Как выбрать и подключить полотенцесушитель и недопустить завоздушивание

Ванная комната не может обойтись без полотенцесушителя, который не только служит для высушивания полотенец, но и может функционировать как дополнительное источник тепла. Полотенцесушитель помогает уменьшить вероятность развития нежелательной микрофлоры и снижает образование конденсата, поэтому его присутствие в квартире является обязательным требованием проекта многоквартирных домов.

Содержание:

• Типы полотенцесушителей
• ГВС или отопление?
• Особенности подключения в домах с централизованным тепло и водоснабжением
• Способы подключения полотенцесушителей
• Специфика подключений
• Установка и подключение сушилок для полотенец
• Снимаем старое
• Краны
• Финишные работы
• Опрессовка полотенцесушителя
• Решение проблемы, это электрическая сушка

Однако за несколько прошедших с тех пор десятилетий подобные устройства – представлявшие собой, по сути, подключенную к системе отопления трубу-перемычку – устарели не только морально, но и технически. Современные сушилки для полотенец не только удобнее в эксплуатации и надежнее в работе, но и с легкостью могут быть вписаны в самый нестандартный интерьер.

Типы полотенцесушителей

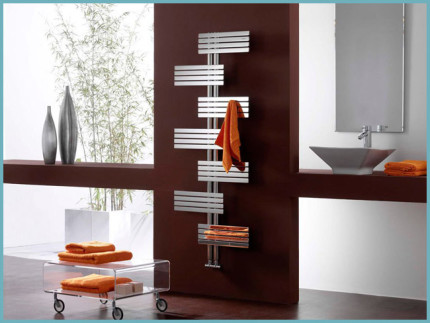

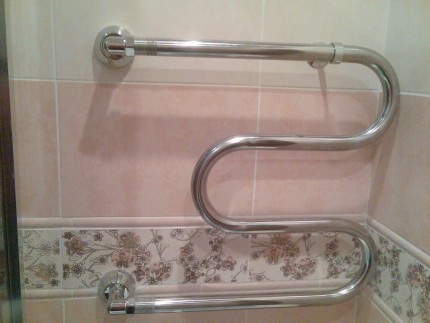

По типу теплоносителя все полотенцесушители делятся на две большие категории: водяные и электрические. При этом источник тепла совершенно не влияет на внешний вид и размеры сушилки – как обычные изогнутые «змейкой» трубки, так и изысканные модели абстрактной конфигурации одинаково прекрасно справляются со своими функциональными обязанностями.

Однако, практически не различаясь внешне, эти два типа полотенцесушителей очень сильно различаются своим внутренним устройством. Нагрев первых осуществляется циркулирующей в них горячей водой, электрические же сушилки для полотенец представляют собой, по сути, обычный ТЭН с невысокой степенью нагрева и небольшой потребляемой электрической мощностью: воды в них не просто нет – она им противопоказана.

ГВС или отопление?

Поскольку в качестве теплоносителя в традиционных полотенцесушителях используется горячая вода, самый очевидный способ их подключения – врезка в действующую систему горячего водоснабжения. Но, к сожалению, такой способ доступен далеко не всегда, и намного чаще приходится поступать по-другому: подключаться к системе централизованного отопления. К сожалению потому, что в результате такого подключения график работы полотенцесушителя становится жестко привязанным к отопительному периоду – а в теплое время года сушилка превращается из отопительного прибора в простую вешалку для полотенец…

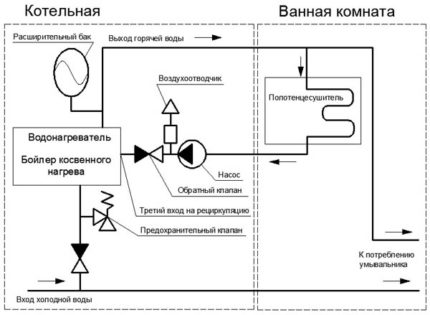

В домах или квартирах с индивидуальным отоплением двухконтурным котлом вопрос с подключением полотенцесушителя решается намного проще; существуют также специальные модели отопительных котлов с третьим, предназначенным именно для подключения водяных сушилок контуром.

Особенности подключения в домах с централизованным тепло и водоснабжением

Технологически «врезание» полотенцесушителя в отопительную систему – процедура, требующая остановки работы отопления и удаления из системы теплоносителя. Поэтому в многоквартирных домах заниматься этим лучше всего летом, в «мертвый» отопительный сезон. В разгар зимы уговорить комунальщиков на даже временное отключение отопления весьма сложно, реакцию же соседей, в случае положительных результатов уговоров остающихся на несколько часов без тепла, предсказать совсем не трудно…

Однако и при проведении работ в летний период не все так просто: отопительная система должна быть пустой, без теплоносителя. В случае централизованного отопления многоквартирного дома без помощи коммунальщиков убедиться в том, что вода из труб слита полностью весьма сложно; кроме того должна быть перекрыта «подпитка» системы – а это опять же находится в ведении служб ЖКХ.

Подключение к централизованной системе ГВС также требует если не личного участия, то хотя бы санкции на работы от представителей коммунальных служб – необходимо временное перекрытие поступающей в дом горячей воды. Это требуется и при снятии (демонтаже) старых моделей полотенцесушителей, не оборудованных «отсекающими» кранами и байпасами…

Способы подключения полотенцесушителей

В зависимости от конструкции водяного полотенцесушителя способы его подключения к системе могут быть следующими:

• нижний – входной и выходной патрубки расположены внизу нагревательного прибора и в одной плоскости с ним;
• боковой – патрубки расположены сбоку одной стороны сушителя и повернуты по отношению к его плоскости на 90 градусов;
• центральный – подключение производится к расположенным в середине нижней части устройства патрубкам;
• диагональное – «разъемы» для присоединения к системе располагаются в диагонально противоположных точках полотенцесушителей; встречается в моделях-«лесенках».

Специфика подключений

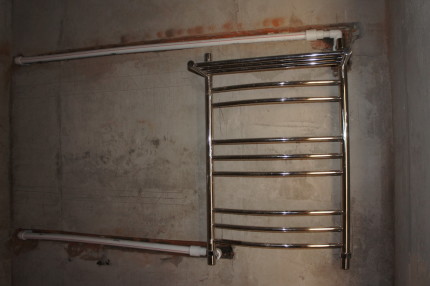

Боковое подключение применяется при скрытом монтаже труб горячего водоснабжения или отопления. Процесс присоединения относительно трудоемок – но результат того стоит! Нижнее подключение используется в моделях полотенцесушителей, предназначенных для установки в открытые системы, и чаще всего применяется в домах старого жилого фонда. При необходимости оно без особых сложностей может быть переделано в боковое (но не наоборот!) – достаточно к «входу» и «выходу» сушилки подсоединить 90-градусные уголки. Но внешний вид готовой конструкции будет не очень привлекательным…

При выборе модели полотенцесушителя следует учитывать – устройства с боковым подключением немного (порядка 10%) мощнее изделий с нижним присоединением к системе.

Несколько полезных советов по подключению полотенцесушителей

• При несовпадении диаметров трубопровода и патрубков сушилки подключение осуществляется через переходники, рабочее сечение которых не должно быть меньше аналогичного параметра труб системы. В случае несоблюдения этого условия высока вероятность возникновения избыточного давления в системе, приводящего к нарушению ее работоспособности.
• Разводка системы ГВС или отопления и осевые размеры (расстояние между геометрическими центрами патрубков) полотенцесушителя должны быть «увязаны» между собой. В противном случае при монтаже придется использовать различные переходники и фитинги, что совсем не улучшает внешний вид собранной системы.
• Чем больше используется при сборке дополнительных переходников – тем выше вероятность образования протечек в местах соединений. Поэтому не стоит экономить на герметизации соединений подмоткой или специальными составами.
• При подборе кранов и фитингов для подсоединения полотенцесушителя к системе обязательно следует учитывать их электрохимическую совместимость. Некоторые металлы при физическом контакте друг с другом образуют гальваническую пару, что приводит к их быстрой взаимной коррозии. Например, латунь и сталь – плохие соседи.
• Самым длительным сроком эксплуатации и самой большой теплоотдачей обладают хромированные модели полотенцесушителей. Правда, и стоимость у них соответствующая…

Установка и подключение сушилок для полотенец

Монтаж водяного полотенцесушителя включает себя следующие основные операции:

1. Демонтаж старого устройства.
2. Установка байпаса.
3. Монтаж верхнего (входного) и нижнего (выходного) кранов.
4. Монтаж непосредственно полотенцесушителя.
5. Опрессовка собранной конструкции с целью выявления возможных протечек.

Снимаем старое

Работы начинаются после полного «обезвоживания» системы, к которой производится подключение. Демонтаж старого полотенцесушителя обычно производится «болгаркой» — даже при резьбовом присоединении гайки и муфты чаще всего «прикипают» к трубам намертво и откручиванию не поддаются. Если же такого не произошло – старая сушилка просто отвинчивается и снимается с кронштейнов.

Следует учитывать, что остатки труб для подключения должны иметь длину с учетом последующего нарезания на них резьбы или приваривания соответствующего фитинга.

Необходимость байпаса

Байпас — это кусок трубы, служащий перемычкой между «подачей» и «обраткой», к которым подключается полотенцесушитель, смонтированный ДО кранов, управляющих работой прибора. Его назначение – обеспечение работоспособности системы при удалении из её состава одного из элементов (в данном случае — сушителя): при наличии в системе байпаса циркуляция горячей воды в ней не прекратится. При его же отсутствии в случае чего придется полностью перекрывать воду…

К трубам основной магистрали байпас может привариваться или присоединяться через тройники, но диаметр его рабочего сечения обязательно должен быть меньше диаметра магистральных труб.

Краны

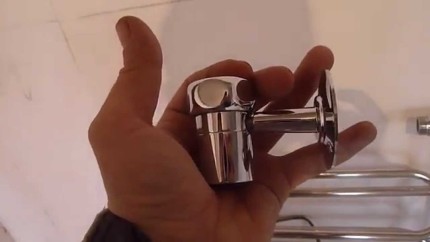

Для управления работой полотенцесушителя перед ним устанавливаются два запорных крана с соответствующим магистральным трубам сечением. Конструкция и устройство этих кранов особого значения не имеет – одинаково пригодны как двухпозиционные (открыто/закрыто) шаровые, так и многооборотные изделия. Правда, при случайном образовании в сушилке для полотенец воздушной пробки, приводящей к резкому снижению эффективности отопительного прибора, удалить ее посредством таких кранов не получится. Изначально воздух можно стравить через гайки, но если их часто крутить то уплотнители быстро придут в негодность.

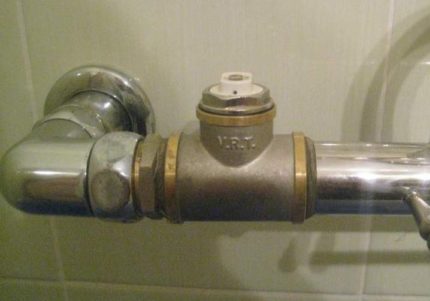

Лучший вариант – установка хотя бы одного крана Маевского, позволяющего с легкостью удалять воздух из системы. А автоматические модели таких кранов позволят вообще забыть о такой проблеме, как завоздушивание полотенцесушителя!

Краны обычно имеют резьбовое присоединение – поэтому, при отсутствии на магистральных трубах резьбы, ее необходимо нарезать или приварить соответствующий фитинг.

Финишные работы

Окончательный монтаж полотенцесушиталя заключается в его укреплении на специальных кронштейнах и присоединении патрубков к кранам. В некоторых моделях сушилок вместо кронштейнов используются телескопические держатели или, например, хомуты – все эти крепежные элементы обычно входят в комплект полотенцесушителя.

Достаточно редко, но встречаются устройства, монтаж которых производится в обратном порядке: сперва прибор подсоединяется к трубопроводу, а уже потом – крепится к стене. Но в любом случае расстояние от труб полотенцесушителя до стены должно быть не менее 1,4 их диаметра.

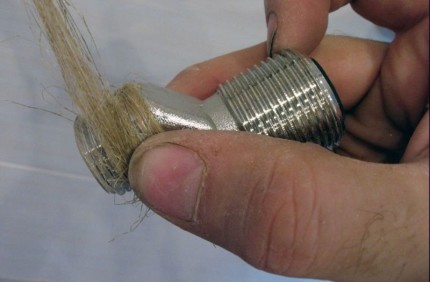

Присоединения к обычным резьбам лучше уплотнять льняной подмоткой, а вот для конических резьбовых соединений лучше использовать ФУМ-ленту. И в том, и в другом случае количество уплотнителя должно быть таким, чтобы закручивание происходило с небольшим, но ощутимым натягом. Приложение чрезмерных усилий недопустимо!

Опрессовка полотенцесушителя

После окончания монтажных работ и подачи воды в систему проводится проверка работоспособности полотенцесушителя и проверка отсутствия протечек из резьбовых соединений и сварных швов.

В многоквартирных домах с централизованным отоплением и ГВС в летний период такую проверку провести может быть затруднительно и протечки могут быть выявлены только после «запуска» отопления – поэтому перед сушилкой обязательно должны быть установлены краны.

Решение проблемы, это электрическая сушка

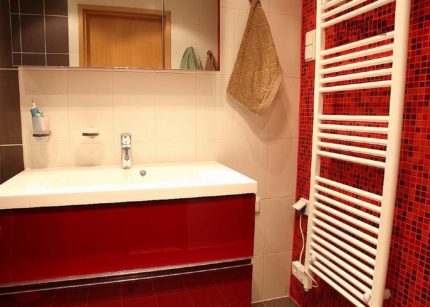

Бывают моменты когда нет технической возможности использовать основной стояк обогрева или не нравится его место, тогда есть другой выход. Электрическому полотенцесушителю для работы не требуется система отопления или горячего водоснабжения, поэтому все работы по его подключению сводятся к монтажу устройства на стену любым доступным способом и включению прибора в розетку. Мощность таких приборов не очень велика, установка предельно проста и, в некоторых случаях, они экономически выгоднее водяных полотенцесушителей.

Главное требование при установке электрической сушилки в ванной комнате – безусловное соблюдение норм электробезопасности. Обязательно использование УЗО и розетки с классом защиты по IP не ниже 54.
