Как подключить терморегулятор теплого пола. Особенности подключения терморегуляторов в разных системах теплого пола

Состав системы теплого пола включает в себя различные компоненты, каждый из которых имеет свою задачу. Режим отопления управляется терморегулятором для теплого пола. Он получает информацию о температуре вокруг и на полу, и после анализа этой информации электроника принимает решение о включении или отключении нагревателей.

Подключение теплого пола к терморегулятору при использовании электрической системы обогрева выполняется в обязательном порядке. Другое дело водяной теплый пол: терморегулятор в данном случае не обязателен, но может быть полезен, если температура используемого теплоносителя превышает 50 °С на входе в систему. Автоматика предотвратит перегрев помещения и чрезмерный расход энергоресурсов.

Содержание:

• Особенности и классификация терморегуляторов
• Принцип действия термодатчика
• Терморегулятор для теплого пола: инструкция по подключению
• Терморегулятор для водяного теплого пола

Особенности и классификация терморегуляторов

Терморегуляторы (термостаты) бывают двух видов.

1. Программируемые (предназначены для восприятия и исполнения сложных программ). Они устанавливают различную температуру нагревания пола в разное время суток или в зависимости от температуры воздуха в помещении. Управление такими электронно-цифровыми термостатами осуществляется с помощью сенсорных кнопок. Возможна интеграция в систему «умный дом».
2. Не программируемые: температура устанавливается вручную с помощью поворотного регулятора. Это простой в эксплуатации и надежный терморегулятор для теплого пола, цена его ниже, чем у программируемого, но и возможности меньше.

Установка терморегулятора теплого пола программируемого типа позволяет экономить энергоресурсы. Сравнительно большая стоимость устройства быстро окупается.
Установка терморегуляторов осуществляется:

• скрытым способом — в углубление на стене (снаружи остается только панель управления);
• открытым способом: корпус термостата крепится винтами к стене.

Способ установки не влияет на функциональность устройства.

Принцип действия термодатчика

Схема терморегулятора для теплого пола проста. Основной частью системы регулировки температурным режимом теплого пола является термодатчик. Это устройство представляет собой термопару, состоящую из двух проводов. При изменении температуры пола изменяется также сопротивление цепи, в результате чего к терморегулятору поступает сигнал об изменении режима. Происходит включение или отключение подогрева.
Бывают датчики выносного типа и встраиваемого.

1. Выносные датчики монтируют в углублениях, проделанных в полу и в стенах. При этом важно, чтобы термодатчик не закрывался мебелью или плотными шторами.
2. Встраиваемые датчики выполняют ту же функцию, но располагаются в корпусе терморегулятора.

Терморегулятор для теплого пола: инструкция по подключению

Рассмотрим процесс на примере электрической системы обогрева. Она может быть реализована с помощью инфракрасной пленки, нагревательных матов или нагревательных кабелей.
Как подключить терморегулятор теплого пола: поэтапное описание процесса.

1. С помощью проекта дизайна помещения следует установить оптимальное место установки терморегулятора. Оно должно быть на свободной стене, не заставленной мебелью.

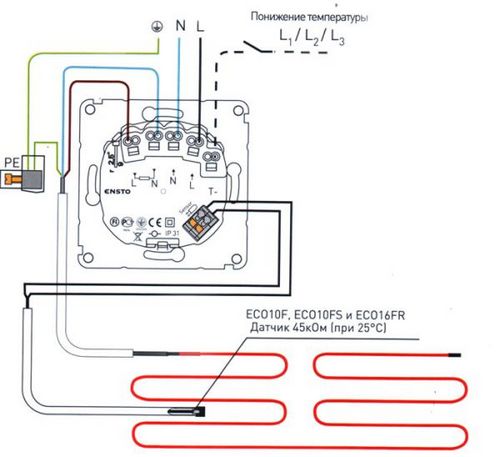

2. Схема подключения терморегулятора теплого пола предполагает монтаж электропроводки от отдельно установленного автоматического выключателя.
3. Если используются выносные термодатчики, необходимо подобрать место для их установки.

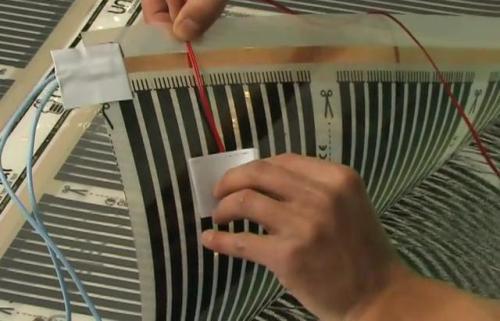

4. Термодатчики инфракрасных нагревательных систем располагают под пленкой и подсоединяют пайкой к проводам, проложенным к терморегулятору.

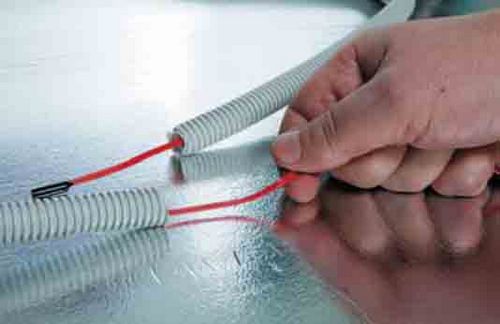

5. Монтаж терморегулятора теплого пола кабельного типа требует защиты термодатчика от заливки цементом. Для этого в выбранном месте под стяжкой укладывают металлическую гофрированную трубу, в которую укладывают датчик с проводом. Конец трубы выходит к терморегулятору. В случае выхода из строя датчика, его не сложно будет заменить.

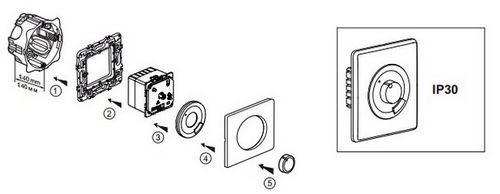

6. После монтажа кабелей или нагревательных матов, согласно проекту устанавливают терморегулятор. Для встроенного типа устройства с помощью болгарки и перфоратора подготавливается в стене углубление необходимых размеров. Приходящие и отходящие кабели должны быть к нему подведены и спрятаны в штробах.
7. Передняя панель термостата снимается, после чего открывается доступ к задней стенке и отверстиям для винтов.

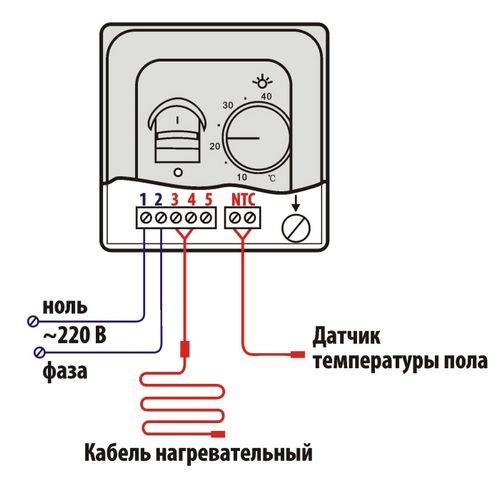

8. Необходимо согласовать коммутируемую мощность контактов устройства с мощностью нагревательной системы: она не должна быть меньшей. При нарушении этого условия дополнительно подключают магнитный пускатель на 220 В. Если коммутируемая мощность контактов позволяет обойтись без пускателя – провода нагревательных кабелей или матов подсоединяют к соответствующим клеммам терморегулятора.
9. Питающий кабель подключают к соответствующим контактам термостата, соблюдая полярность. Фазный контакт обозначается латинской буквой «F» (коричневый или красный провод кабеля), нулевой – «N» (синий, голубой или белый). Фазу определить можно с помощью индикатора.

После этого совершают следующие действия:

• проверяют правильность подключения проводов и работоспособность терморегулятора;
• подсоединяют питающий кабель 220 В;
• устанавливают минимальную температуру нагрева кнопками или регулятором;
• включают режим нагрева тумблером;
• движением поворотной ручки или кнопками устанавливают режим максимальной температуры нагрева: при этом должен быть слышен характерный щелчок замыкания цепи.

Терморегулятор для водяного теплого пола

Для управления сервоприводом (необходим для регулировки подачи нагретой воды в систему отопления) устанавливают терморегулятор для теплого пола. Отзывы о работе теплого водяного пола, снабженного таким устройством, свидетельствуют о его эффективности.
Терморегуляторы могут быть с ручным управлением и с электронным. При этом датчики измеряют и передают сведения о температуре воздуха. Такая особенность связана с большой инерционностью водяного теплого пола.

Монтаж термостата выполняется по таким правилам.

1. Высота установка датчика – в пределах 1,0-1,2 м (на любой стене, можно вблизи с терморегулятором). Важно, чтобы рядом не было других источников тепла.
2. Выполняют монтаж проводов, соединяющих термодатчик с терморегулятором.

3. В том случае, если устройство термостата позволяет осуществлять регулировку сервоприводами, монтируют цепи электрической связи между ними.
4. Если используется терморегулятор с радиоуправлением – выполняется его настройка.
5. Проверяют правильность работы всей системы с помощью термометра: измеряют температуру вблизи термодатчиков и сравнивают с показаниями на панели терморегулятора.
