Как подключить варочную панель: газовую к электросети самостоятельно, видео, подключение электрической поверхности

Для подключения к трехфазной электросети, варочная панель требует кабель с 5 медными проводами сечением 2,5 мм2. Обычно в кухне используется плита, которую легко подключить к электросети через розетку. Но сама плита занимает много места, что может быть проблематичным, если кухня маленькая. Поэтому многие покупают только варочную панель.

Содержание:

• Нюансы подключения варочной панели
• Инструментарий для подключения газовой варочной панели
• Подключение проводки электрической варочной панели
• Схема самостоятельного подключения варочной панели
• Как подключить варочную панель самостоятельно (видео)

Нюансы подключения варочной панели

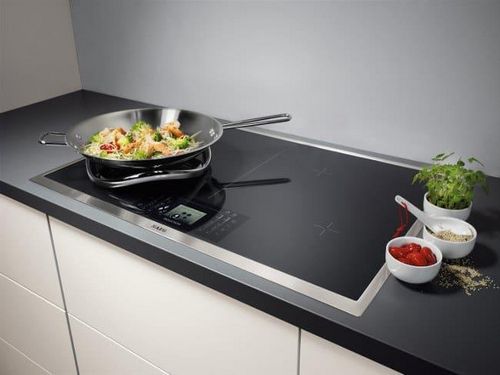

Суть индукционных панелей заключается в следующем: нагревательный элемент передает тепло напрямую дну поставленной посуды, не нагревая стеклокерамическую панель. Варочные панели отличаются по типу источников тепла (нагрева).

Разметка – это самый важный этап работ, связанный с установкой варочной панели

Так существуют 3 вида панелей:

• Электрические;
• Газовые;
• Индукционные.

Дно специальной посуды – это необходимый элемент работы панели, с помощью его образуется индукционный ток. Этот ток возникает в результате действия магнитного поля высокочастотного электрического тока, движущегося по медной катушке, находящейся под стеклом варочной панели. Ток, двигаясь по дну посуду, соприкасаясь с ним, нагревает поверхность, соответственно, разогретая поверхность дна затем греет продукты внутри посуды.

Тепло практически не теряется, коэффициент полезного действия высокий.

Электричество в связи с этим экономится, так как время нагрева посуды быстрое, соответственно, быстрее готовится еда. Соответственно, такие панели безопасны в эксплуатации и просты в уходе, но существенный минус – обязательная необходимость специальной посуды. Кроме того, людям с кардиологическими стимуляторами не рекомендуется подходить ближе полуметра к панели, из-за имеющихся магнитных волн может пострадать такой важный для жизнедеятельности прибор.

Панель для варки устанавливается без наклона, то есть ровно, закрепляется при помощи крепежа, прикрепить можно шурупами или саморезами. Перед установкой, следует позаботиться о вентиляции, для нее должно быть достаточно места, иначе варочная панель будет перегреваться. Если дома стоит посудомоечная машина, то над ней устанавливать конструкцию крайне не рекомендуется. Вплотную к стене установка также запрещена – необходимо, чтобы было расстояние в пару сантиметров. Внизу под панелью также остается пространство.

Инструментарий для подключения газовой варочной панели

Работа с газом всегда представляет опасность, поэтому подключать панель лучше доверить специалисту, но всё же, при соблюдении техники безопасности, можно подключить её самостоятельно.

Перед началом работ по подключению варочной панели необходимо осмотреть само устройство

В работе нужны будут:

• Измерительный прибор;
• Карандаш;
• Герметик;
• Разводной ключ;
• Пила по дереву;
• Газовая обмотка;
• Стальной шланг.

Очень важно перед работой выбрать шланг. Внимательность при осмотре шланга важна. Он не должен быть с перегибами или какими-либо иными дефектами. С таким шлангом в обязательном порядке прилагается сертификат. Следующим этапом будет выпиливание столешницы под размер панели. Здесь опять же, всё необходимо внимательно измерить. Необходимо уделить внимание подбору места – оно должно быть проветриваемым, защищенным от попадания воды и располагаться на безопасном расстоянии от предметов интерьера.

Края спила столешницы обрабатываются герметиком для влагостойкости.

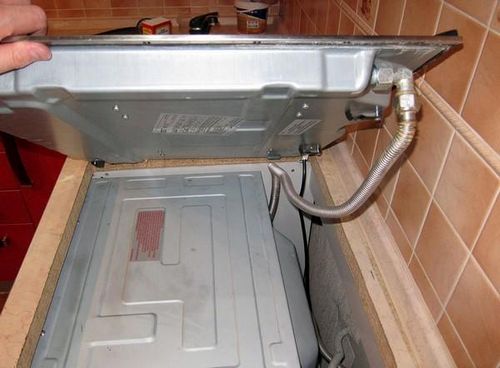

Сама газовая варочная панель перед установкой осматривается. Не должно быть видимого брака в виде повреждений или ещё каких недостатков. Если ничего не обнаружено, можно приступать к установке. Панель устанавливается в подготовленную столешницу. Газовый шланг присоединяется к крану газопровода, необходимо воспользоваться обмоткой для избегания утечки. Другой конец шланга необходимо подключить к панели. На панели может быть 2 входа. Второй вход предназначается баллону или баллонному устройству.

Для того чтобы проверить, качественно ли установлен шланг, следует пустить газ. Не должно быть запаха, а предварительно следует смазать шланг по всей длине и места закрепления мыльным раствором. Если нет запаха и мыльных пузырей, то всё в порядке. Подключение самой панели просто. Проводится поочерёдное включение конфорок (следует подождать около минуты, чтобы вышел весь воздух), а затем провести пробное включение горелок.

Шланг предпочтительнее использовать длиной до 3 м, ни в коем случае соединение между собой несколько шлангов недопустимо. Перенос плиты необходимо согласовывать с газовыми службами. При подключении к газу, проверять наличие утечки нельзя ни при каких условиях с использованием рядом огня – это может быть смертельно опасно.

Подключение проводки электрической варочной панели

Варочная панель, работающая на электричестве, подключается к линии, которая может выдержать силу тока до 40 А и имеет надежное заземление. При подключении, можно столкнуться с розетками 2 типов – трехконтактной и четырехконтактной. Если на конце кабеля уже имеется вилка для розетки с 3 или 4 контактами соответственно, то подключить её несложно самому. А вот чтобы подключиться к сети кабеля при отсутствии вилки, необходимо обладать рядом знаний. К примеру, если от панели отходит четырехжильный кабель, а в помещении имеются лишь 3 провода для питания, соответственно, панели нужно подключение из 2 фаз, но в квартире имеется только одна.

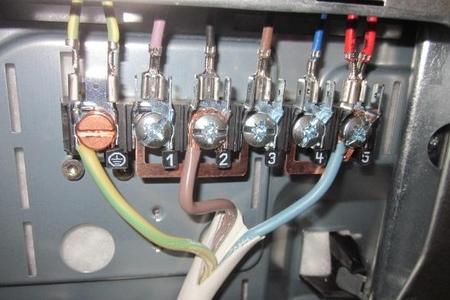

При подключении проводки электрической варочной панели концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо

Технология в таком случае будет следующей:

1. Необходимо от варочной панели скрутить вместе 2 провода – один из них черный, другой – коричневый.
2. Потом их следует подключить к фазе, то есть фазному проводу, который выходит из стены.
3. Синий кабель – это нейтраль, соединяется с нолем, то есть нулевым проводом питания.
4. Должно остаться 2 одинаковых провода по цвету. Эти провода – заземление, они жёлто-зеленого цвета. Эти жёлто-зеленые кабели нужно подсоединить друг к другу.

Может быть ситуация, то все 3 провода одинаковые по цвету. В таком случае понадобится мультиметр. С его помощью определяются ноль, фаза и заземление проводника. Провода необходимо изолировать. Самому также следует при наличии вилки убедиться, что провода питания и контакты, которые содержит розетка, соответствуют друг другу. В этом также поможет мультиметр.

Если возникает необходимость, то провода следует менять местами – это уже не должно вызывать трудностей.

Также необходимо обратить внимание, что при подключении к электросети, необходимо позаботиться о том, чтобы корпус панели был заземлен. В комплекте обычно к панели прилагается шина заземления, которую следует соединить с заземленным проводом квартиры.

Схема самостоятельного подключения варочной панели

Одна фаза подключения – это стандартная электросеть в 220 В. В варочной панели выводов 6 – 3 фазы, 2 нейтрали и 1 заземление, соответственно. Поэтому, если в доме имеется лишь 2 провода, то понадобятся перемычки.

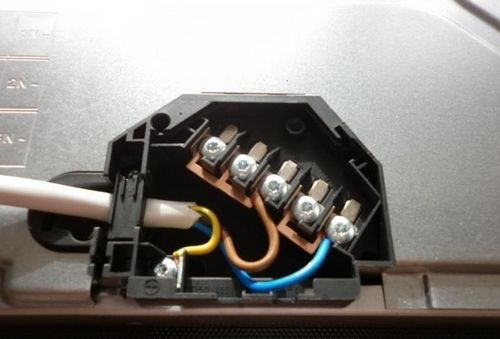

Варочная панель встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А, и обеспечить надежное заземление

Существует 3 вида схем:

• С одной фазой подключения;
• С двумя фазами подключения;
• С тремя фазами подключения.

Для 3 домашних проводов, следует объединить контакты панели, как было уже описано: ноли вмести, фазы соединяются друг с другом и земляные провода. Для соединения с трехфазной сетью, необходимы медные провода и перемычка, задействованная на ноле. Провода присоединяются к вилке с розеткой без права перепутывания. Ноль – вверху, провода фаз – посередине, заземление – снизу. В случае, если имеется 4 фазных проводка, один из них на вилке не применяется.

Как подключить варочную панель самостоятельно (видео)

Варочная панель дома – это определённые преимущества, которых можно достичь, правильно всё подключив. Работа панели будет приносить радость владельцу, искушённому бытовым уроком физики.
