Итак, в данном материале мы снова обращаемся к теме ручного фрезера. Почему снова? Потому что недавно мы опубликовали первую статью на эту тему, которая больше предназначалась для тех, кто только начинает свои первые шаги в работе с этим инструментом. Если вы интересуетесь, как правильно использовать фрезер, давайте более детально рассмотрим этот процесс.

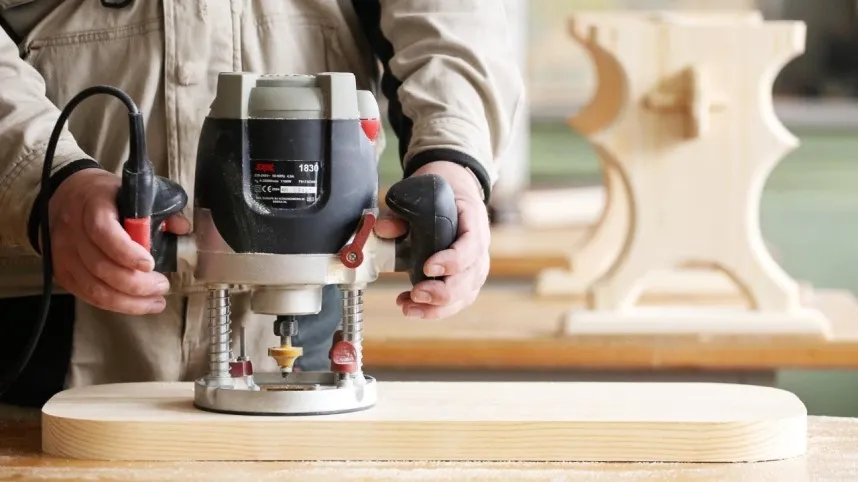

Фрезер - Работа

Как правильно выставить глубину фрезерования

Выставление глубины фрезерования производится в два этапа.

Выставление нулевой точки

Чтобы выставить глубину фрезерования, следует, прежде всего, выставить нулевую точку. А потом, отталкиваясь от нее, можно выставлять и необходимую глубину. Нулевой точкой мастера называют такое положение фрезы, когда ее конец касается поверхности обрабатываемой заготовки.

Ориентируясь лишь по шкале, такую точку задать невозможно. Это объясняется тем, что при установке фрезы мы никогда не знаем точно, на какую глубину мы ее вставили и какова точная длина этого инструмента.

Для определения нулевой точки фрезер следует опустить до момента касания и зафиксировать его в этом положении при помощи специального фиксатора, имеющегося на любом фрезере.

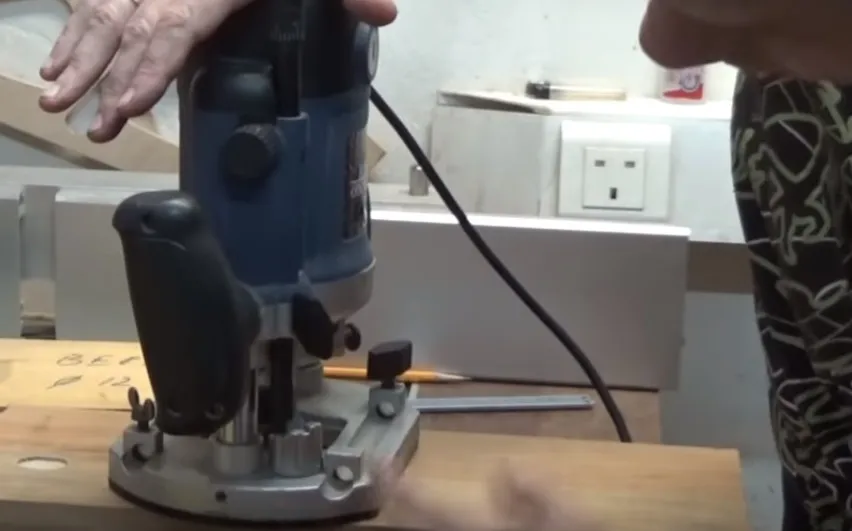

Опускаем фрезер

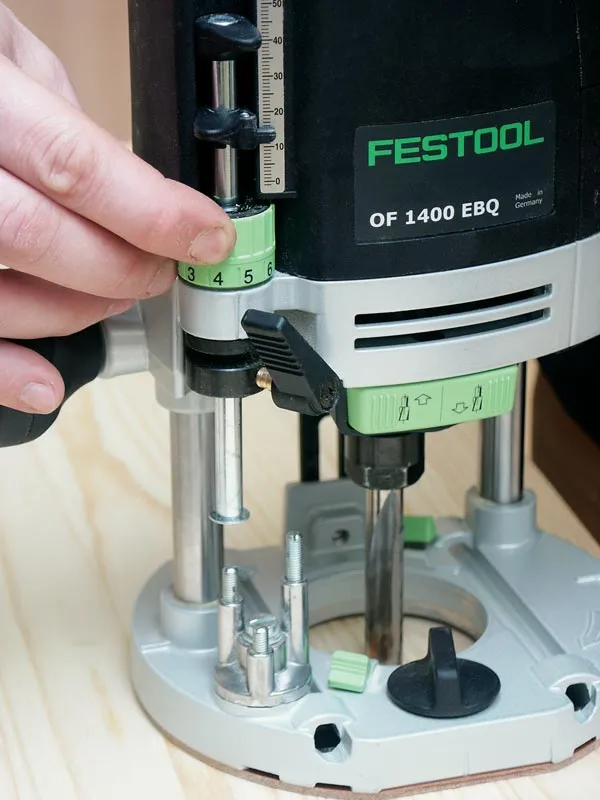

Для установки глубины погружения фрезера используется специальный упорный штифт. На него нанесена шкала грубой настройки. Через тело штифта проходит винт точной подстройки со шкалой, расположенной в верхней его части. Винт снабжен рукояткой, позволяющей вкручивать его или выкручивать. Причем нижняя его часть передвигается соответственно.

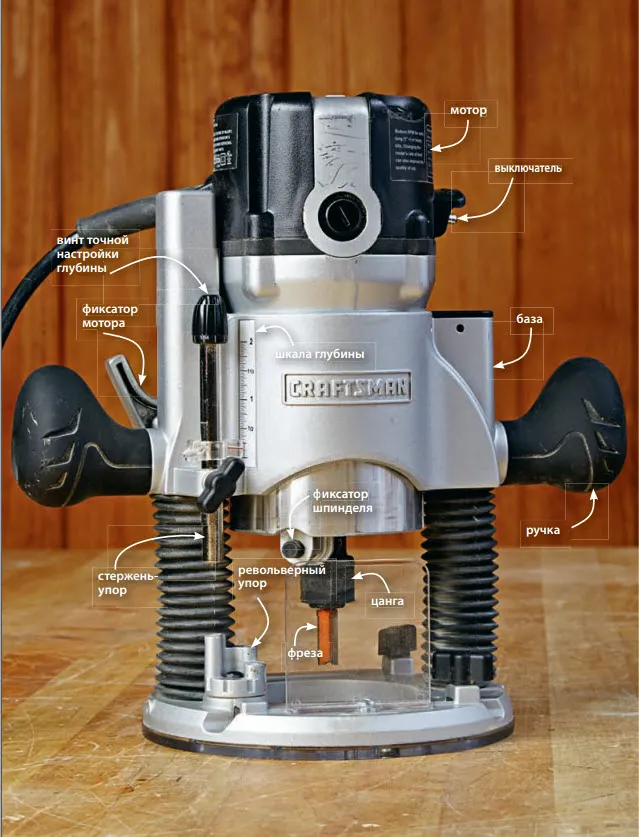

Фрезер - Элементы

Винт снабжен резьбой М6 с шагом 1 мм. Это значит, что один оборот регулировочного винта добавляет или убавляет 1 мм глубины фрезерования. Поворачивая головку винта на доли полного оборота, можно с высокой точностью выставлять необходимую величину.

Основные приемы фрезерования выполняются так…

На корпусе шкалы имеются отметки в виде стрелочек. Желательно, чтобы они были совмещены с каким-то круглым делением. Для этого головку винта тонкой настройки нужно повернуть так, чтобы его нижняя часть уперлась в револьверный упор. При продолжении вращения головки винт начинает перемещать шкалу. Так и подбирается ее удобное положение. После этого шкалу необходимо зафиксировать.

В таком положении фрезер выставлен в ноль. В ноль также выставлена и его шкала.

Если расфиксировать фрезер и поднять его, а затем вновь опустить, то острие регулировочного винта не даст инструменту опуститься ниже ранее настроенного положения, которое мастера называют нулевым.

Настройка глубины фрезерования

Теперь можно выставлять и глубину фрезерования. Допустим, эта величина должна составлять 2 мм. Для ее выставления следует сделать 2 полных оборота головки винта точной настройки. После такой настройки фрезер обеспечит глубину выемки в 2 мм.

Настройка глубины фрезерования

Если проверить глубину выполненного фрезерования, то вполне может обнаружиться небольшая погрешность. Она обусловлена тем, что при опускании фрезера для начала работы кончик фрезы может слегка промять обрабатываемую древесину.

Какой может быть максимальная глубина фрезерования за один проход

Это, конечно, в значительной степени зависит от диаметра фрезы. Чем он больше, тем большую нагрузку можно прилагать к фрезе. Однако не стоит забывать и тот факт, что с увеличением размеров фрезы увеличивается и нагрузка на фрезер. С другой стороны, если взять тонкую фрезу и попытаться выполнить ею глубокий заход, то она может легко сломаться в районе шейки.

Как настраивать фрезер для работы с фрезами различных диаметров

Если речь идет о тонкой фрезе, то следует использовать головку точной настройки, о которой мы писали выше.

Если используются фрезы большого диаметра более 10 мм, то можно пользоваться револьверным упором. Как же это делается? Рассмотрим это на конкретном примере. Допустим, диаметр используемой фрезы составляет 16 мм, а итоговая глубина фрезерования должна составить 14 мм. Производятся следующие операции:

  1. Фрезер выставляем на нулевую отметку.
  2. Опускаем штифт до касания с револьверным упором.
  3. Выставляем какую-то целую величину.
  4. Если имеется небольшой люфт над упором, то следует немного поджать с помощью винта тонкой настройки и зафиксировать.
  5. Разблокируем шкалу грубой настройки и поднимаем ее на 14 мм.

Таким образом, зазор между штифтом и револьверным упором увеличивается на нужные нам 14 мм. И если мы опустим фрезер, то фреза выступить за пределы его подошвы на 14 мм.

Фреза выступает за подошву

Вполне понятно, что такую большую величину профрезеровать за один проход невозможно. Поэтому следует воспользоваться возможностями револьверного упора, который позволяет регулировать глубину погружения с шагом 3 мм. На упоре имеются ступеньки, которые дают возможность постепенно, проход за проходом, выставлять все большую глубину погружения. Дополнительной точности можно добиться, используя винт точной подстройки.

Фрезер - Револьверный упор

Фрезер во время работы уводит в сторону. Это следует учитывать

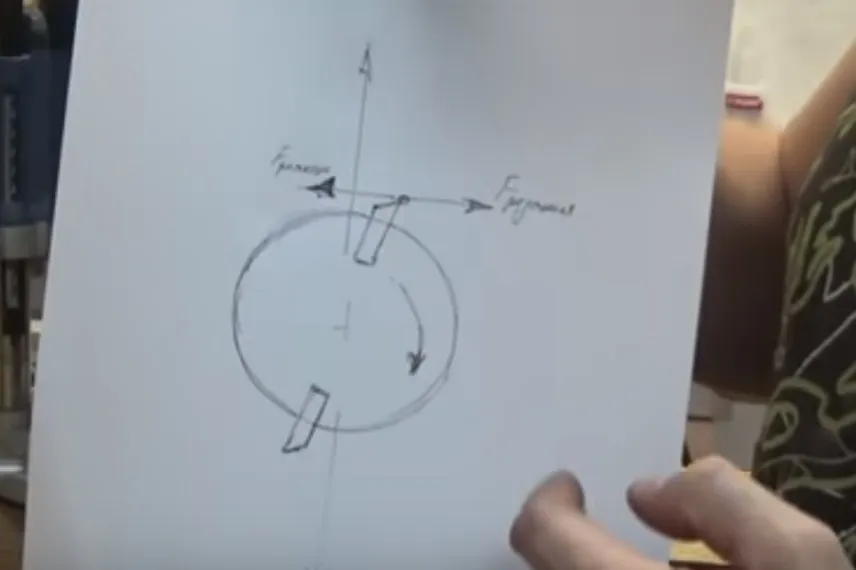

В ходе фрезерования фрезер немного утягивает в сторону. Почему? Дело в том, что фреза всегда вращается по часовой стрелке. Во время реза ее режущие кромки оказывают воздействие на материал. А тот, в свою очередь, оказывает противодействие и отталкивает фрезу вместе с фрезером в противоположную сторону.

Фрезер - Направление вращения фрезы

Данный нюанс следует учитывать при работе с фрезером. Особенно важно это принимать во внимание при работе с параллельным упором. Поскольку фрезер будет тянуть или к кромке детали, или удалять от нее. Это зависит от направления движения инструмента.

Физических сил для удержания фрезера и придания ему правильного направления движения никогда не хватает. Поэтому-то для выполнения прямых резов следует пользоваться параллельным упором.

А может для вас лучше подойдет аккумуляторный фрезер? Почитайте!

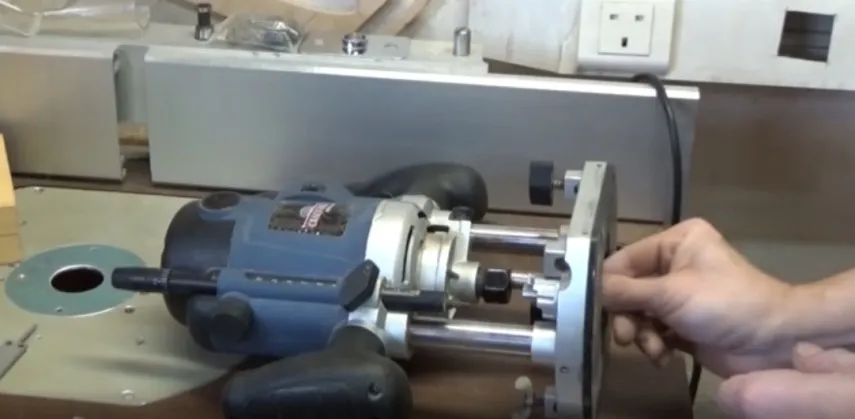

Как использовать фрезер с параллельным упором

Установив параллельный упор, попробуем выполнить фрезерование на и от себя, установив параллельный упор на левую кромку обрабатываемой детали.

Фрезеруя от себя, можно заметить, что при всех стараниях, фрезер будет уходить влево. При фрезеровании на себя линия получится идеально ровной даже без приложения особых усилий. Почему? Да потому, что в последнем случае фреза утягивает фрезер вправо, чему противостоит параллельный упор. В итоге движение получается прямолинейным.

Чтобы выставить на параллельном упоре то расстояние от кромки детали, на котором будет производиться фрезерование, необходимо сделать следующее:

  1. Ослабить винты, фиксирующие направляющие параллельного упора в подошве фрезера.
  2. На детали нанести карандашом контрольную отметку, отображающую величину отступа от края.
  3. Установить фрезер на деталь так, чтобы фреза своим режущим выступом находилась строго на нанесенной линии.

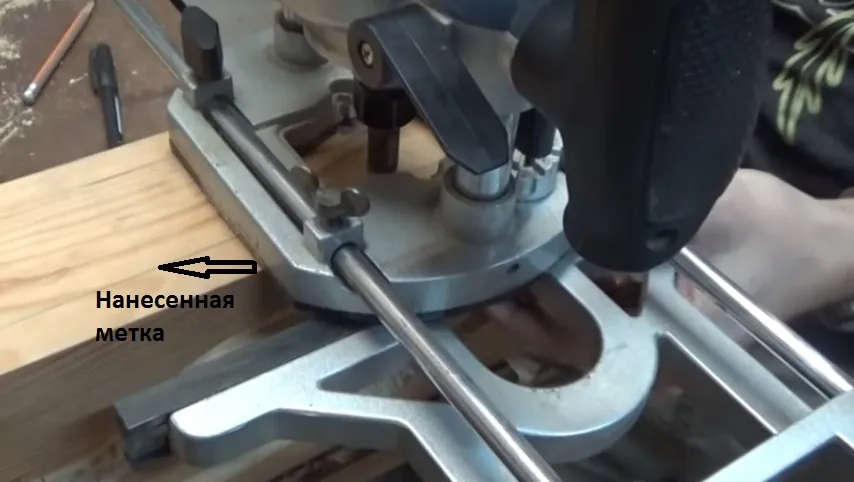

    Фреза на контрольной линии
  4. Задвинуть параллельный упор на необходимую величину и закрепить его направляющие.

Чтобы фрезерование с параллельным упором было прямолинейным, нужно помнить следующее:

  • если упор находится слева от вас, то фрезер во время работы следует тащить к себе;
  • если упор находится справа от вас, то фрезер во время работы следует толкать от себя.

Фрезер является самым универсальным инструментом домашней мастерской. Но купить его и сразу же начать успешно его использовать получится не у каждого. Потребуется некоторый период освоения и привыкания к инструменту. Сегодняшнюю статью мы адресуем как раз тем, кто занимается его освоением. И расскажем об основных элементах комплектации, о подготовке фрезера к работе и о его запуске.

Подборка инструмента для домашнего мастера

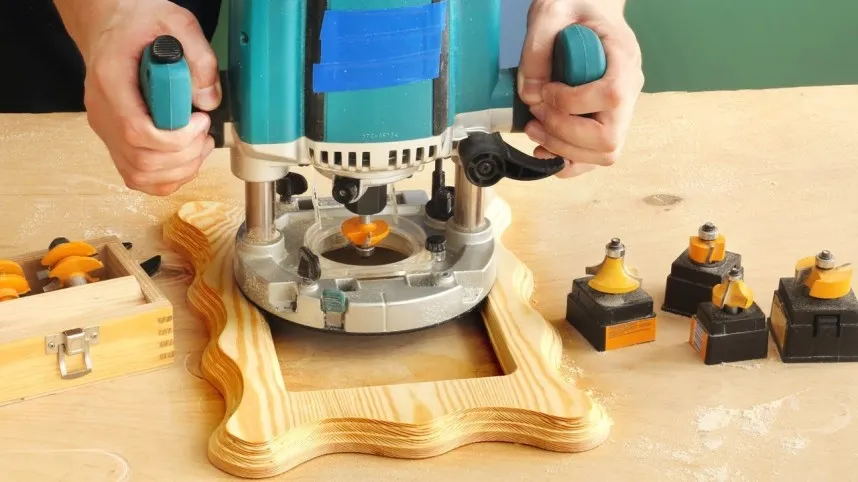

Фрезер - Применение

Фрезер и его особенности, которые должны быть известны любому начинающему

На первых порах лучше воспользоваться каким-то недорогим фрезером. И он вполне может быть даже китайского производства. Все подобные агрегаты, хоть и имеют различные названия, однотипны и отличаются лишь мощностью. Последняя важна лишь в тех случаях, когда имеется необходимость работы с фрезами большого диаметра.

Недорогие китайские фрезеры довольно удобны в работе. Их недостаток состоит в недостаточной высокой точности. Но для любого начинающего она является вполне достаточной. Наиболее практичны фрезеры с конструкцией близкой к той, которая изображена на фото. Фрезеры подобной конструкции очень долговечны и живучи.

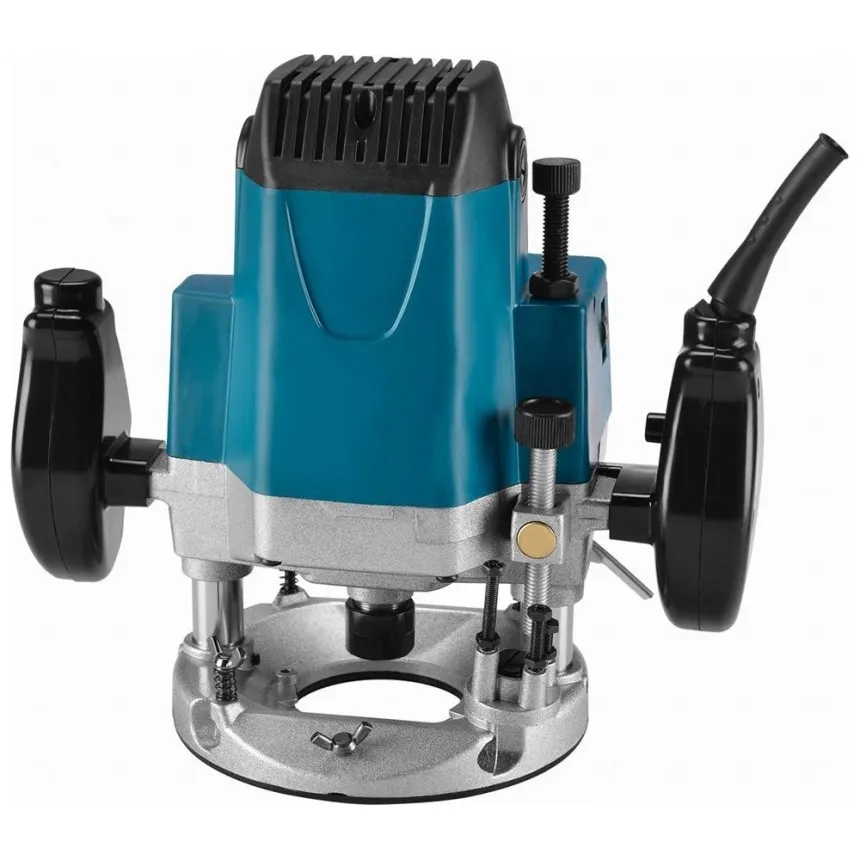

Китайский фрезер

Комплектация фрезера

Вес агрегата составляет чуть более 3 кг. Длина шнура питания – менее 2 м. Во фрезе всегда бывает установлена цанга на 8 или на 12 мм. Вторая, неустановленная цанга входит в его комплект.

Конструкция обеих цанг идентична. В ней имеются:

  • цилиндрическая часть, которая обеспечивает соосность с фрезой;
  • коническая часть, гарантирующая ее зажим.

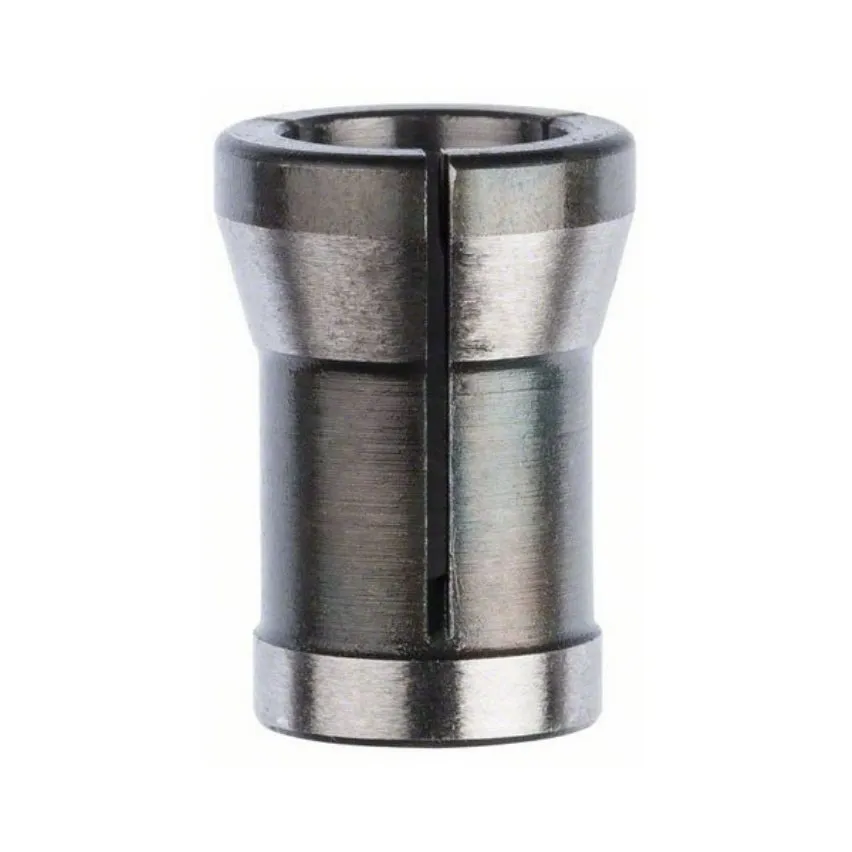

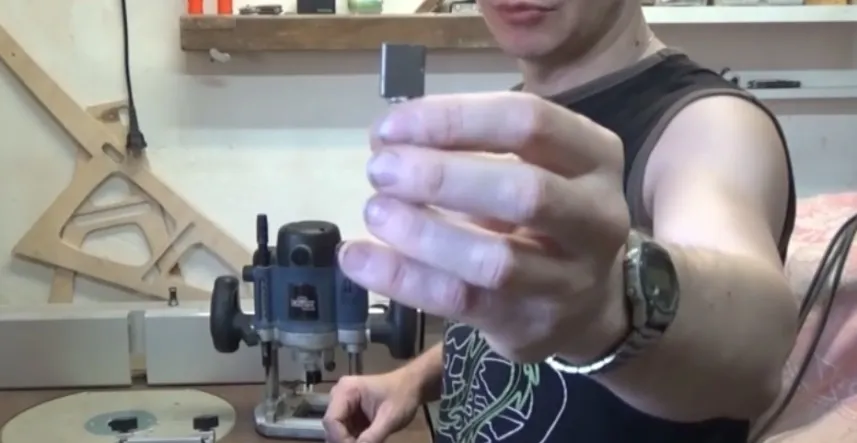

Цанга

Фреза зажимается лишь в хвостовике. Ее рабочая часть практически никак не фиксируется. Естественно, это является определенным недостатком. Из-за него использование тяжелых фрез в инструментах такого типа категорически запрещено. Почему? Потому что масса больших фрез достаточно велика. И при наличии даже незначительного дисбаланса возникает существенная вибрация. Вследствие этого фиксирующие элементы фрезы могут ослабнуть, и она может сместиться вверх или вниз и даже вылететь.

Подобрать качественный фрезер вам помогут эти советы. Жмите!

Следующий элемент комплекта – это щетки с довольно большим сечением, что является их несомненным достоинством. Поскольку при больших щетках плотность тока меньше. И благодаря этому, меньшим оказывается и их разогрев.

Щетки фрезера

В комплект также входит и кожух пылеудаления. Как правило, он адаптирован под обычный бытовой пылесос. Устанавливается он на подошву фрезера. Наличие этого приспособления позволяет оператору работать в чистоте.

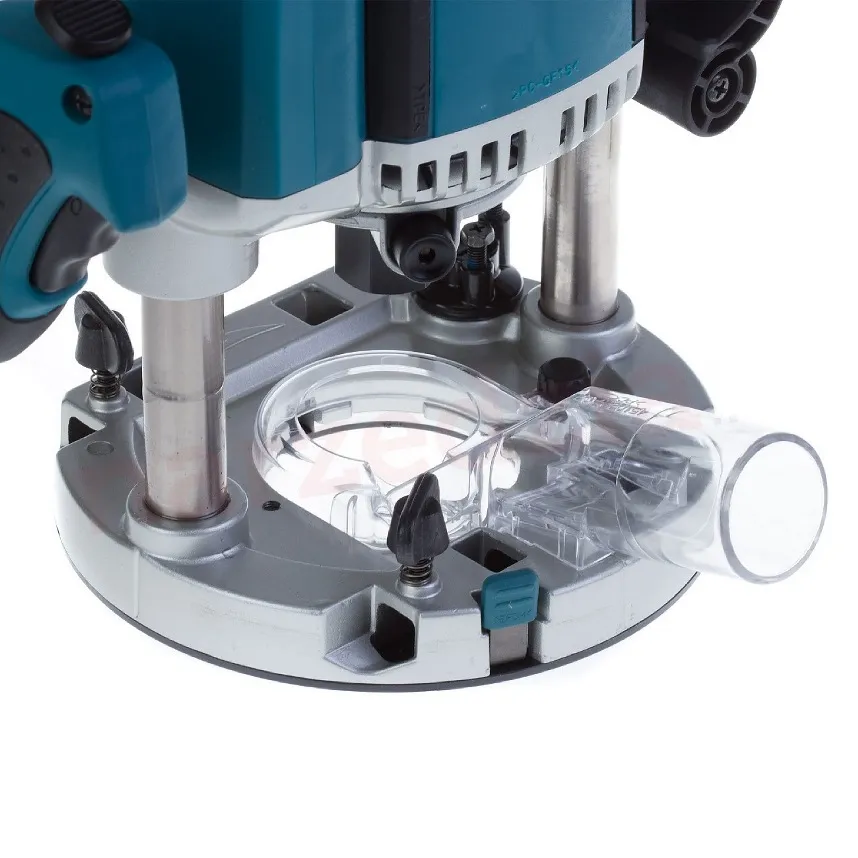

Пылеудалитель установлен на фрезер

Другим приспособлением, входящим в состав комплекта фрезера, является копировальная втулка, которую также называют копировальным кольцом. Используется она при работе по шаблонам. Ее наличие существенно расширяет возможности фрезера.

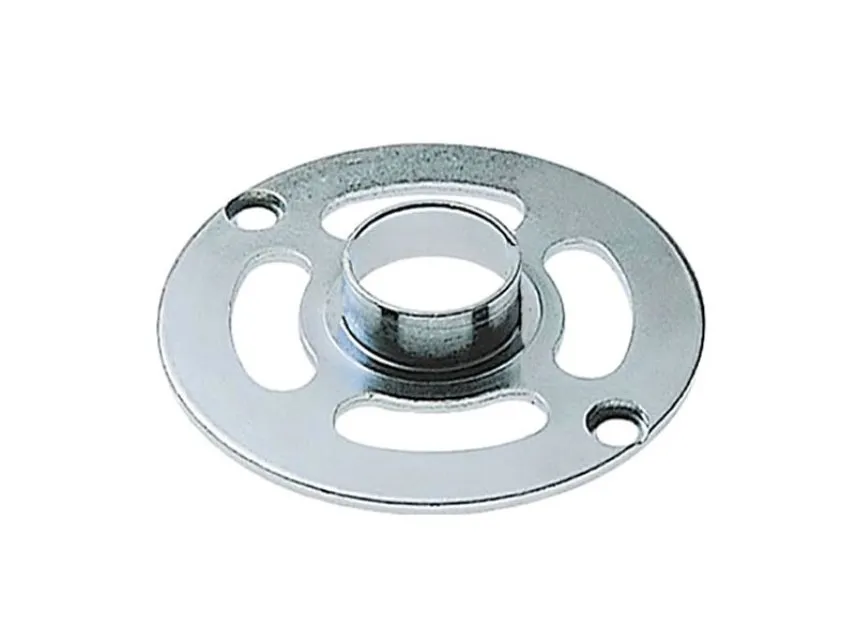

Копировальное кольцо

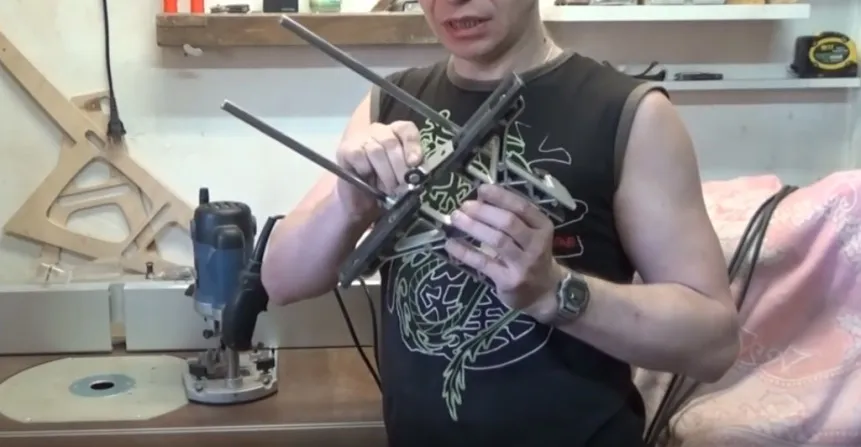

И, наконец, параллельный упор. Он бывает необходим при выполнении большинства операций, выполняемых с помощью фрезера.

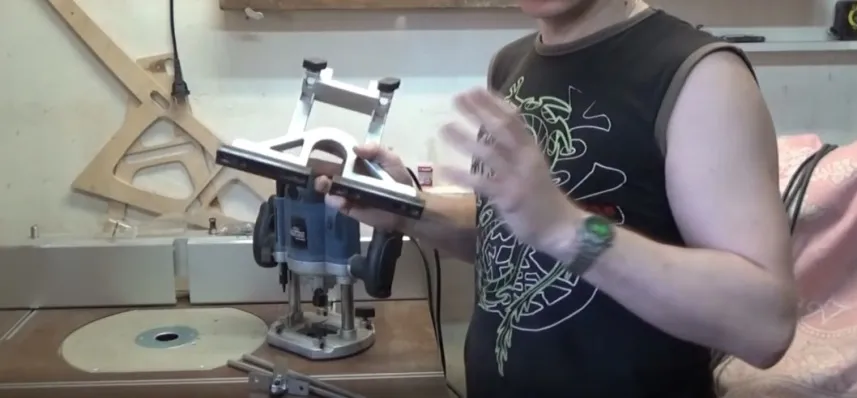

Фрезер - Параллельный упор

Параллельный упор присоединяется к фрезеру с помощью двух штанг. Они вставляются в сам упор и фиксируются там барашками. Вторые концы штанг вставляются в проушины подошвы и там тоже фиксируются с помощью барашков. Таким образом, получается совершенно жесткая конструкция, представляющая собой опорную поверхность на кромку обрабатываемой детали.

Дополнением параллельного упора является копировальный ролик, который необходим для его работы.

В комплекте каждого фрезера имеется и специальный ключ для зажима цанги. Размер ключа является дюймовым.

Фрезер: основные операции по его подготовке к работе и его запуск

Перед началом работы необходимо, прежде всего, установить фрезу.

Установка фрезы в цангу

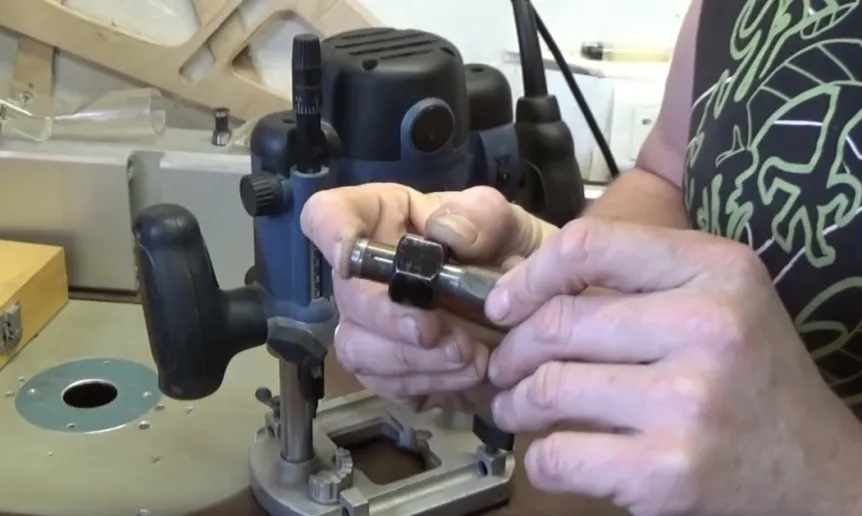

Если снять гайку с цангой, то внутри обнаружится пружина. Она необходима для того, чтобы выталкивать уже установленную фрезу. Поскольку имеется риск ее потерять, для предотвращения этого специалисты рекомендуют слегка разжать последний виток. Этим пружина будет надежно удерживаться в своем ложементе.

Зажим фрезы в цанге обеспечивается за счет имеющегося на ней бокового разреза. Поэтому инструмент следует вставлять на всю его длину.

При установленной гайке это будет выглядеть вот так:

Фрезер - Фреза в цанге

Как это заметно на фото, небольшая часть цилиндрического тела фрезы остается снаружи. Конечно, фрезу можно вдвинуть и глубже. Страшного в этом нет ничего. Единственный нюанс состоит в том, что будет потеряна некоторая часть рабочей длины фрезы и будет отсутствовать элемент контроля, о котором мы расскажем ниже.

При установке фрезы в процессе работы цангу доставать нет необходимости. На представленных выше фото цанга вынута лишь для того, чтобы детально объяснить описываемую операцию. Практически фрезу удобнее всего вставлять вот так:

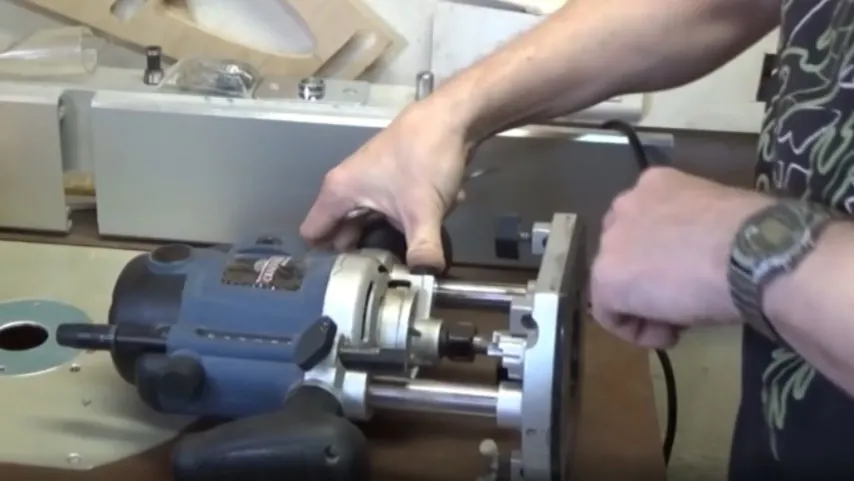

Установка фрезы

Чтобы зафиксировать положение вала, следует нажать на кнопку стопорения.

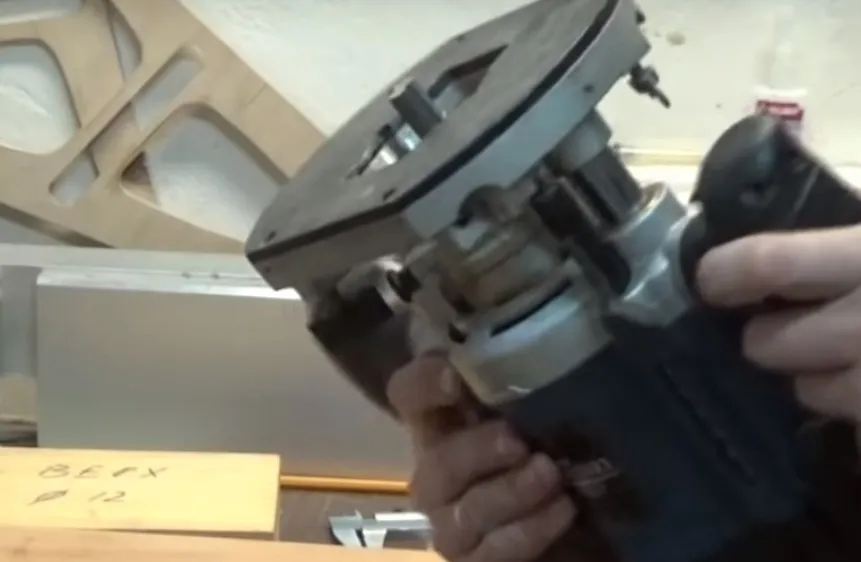

Фрезер - Кнопка стопорения вала

Когда вал застопорится, гайку можно зажать с помощью ключа.

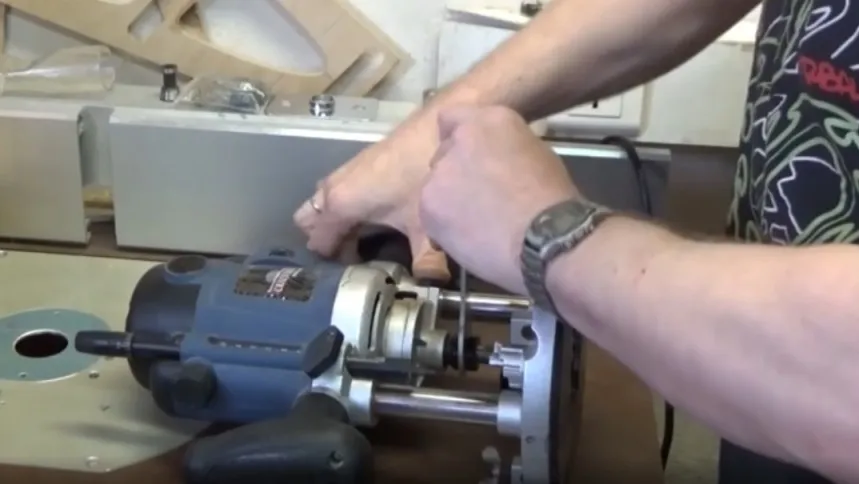

Зажимание гайки на цанге

Зажав гайку и отпустив блокировочную кнопку, вал следует несколько раз провернуть вручную, чтобы убедиться, что блокировочная кнопка не зацепилась.

На части хвостовика фрезы, находящейся вне зажимной гайки, маркером можно поставить метку, по которой можно будет заметить любое вертикальное передвижение фрезы во время работы. Если такую же эту метку совместить с ребром гайки, то можно будет легко заметить и прокручивание фрезы.

Описанный выше прием особо необходим для начинающих мастеров. В дальнейшем в этом необходимости не будет, поскольку наработанная привычка позволит чувствовать любое отклонение от нормы руками.

Запуск фрезера и регулировка его скорости

На фрезере имеется регулятор скорости вращения. Скорость выбирается, исходя из рабочей необходимости и характера обрабатываемого материала. Однако следует помнить, что максимальную скорость можно выставлять лишь для фрез небольшого диаметра. Для больших фрез скорость не должна быть чрезмерно большой.

Фрезеры, как правило, имеют плавный пуск. Включив инструмент, можно производить регулировку его скорости.

Видео Как работать с фрезером

Запустить фрезер лишь нажатием кнопки пуск не получится. Предварительно следует нажать на кнопку разблокировки. Этим обеспечивается защита оператора от несанкционированных включений.
