Как построить гараж из сэндвич панелей своими руками: пошаговая инструкция с фото, чертежами и видео

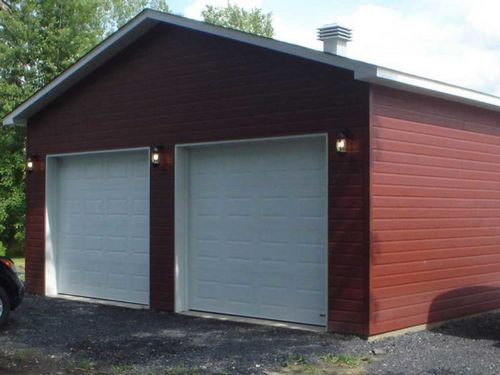

Сэндвич-панели являются широко используемым строительным материалом с как положительными, так и некоторыми отрицательными характеристиками. Они представляют собой многослойные плиты, где между внешними слоями защиты установлен изоляционный материал, как минеральная вата, пенополистирол или пенополиуретан.

Сэндвич-панели для гаража — свойства, преимущества и недостатки

Содержание:

• Сэндвич-панели для гаража — свойства, преимущества и недостатки
  • Технические характеристики сэндвич-панелей
  • Отзывы практиков о конструкции
• Подготовительный этап: чертежи, размеры и проекты гаражей
  • Советы по выбору материала
  • Фотогалерея: виды соединений сэндвич панелей
  • Дополнительные материалы
  • Расчёт материалов
  • Расчёт сэндвич-панелей для гаража
  • Расчёт бетона для фундамента
  • Расчёт арматуры для основания
  • Необходимые инструменты
• Пошаговая инструкция по изготовлению гаража из сэндвич-панелей
  • Заливка бетонного основания
  • Установка каркаса гаража
  • Монтаж стеновых и кровельных сэндвич-панелей
  • Как переместить гараж из сэндвич-панелей
• Видео: как построить гараж из сэндвич панелей своими руками

Технические характеристики сэндвич-панелей

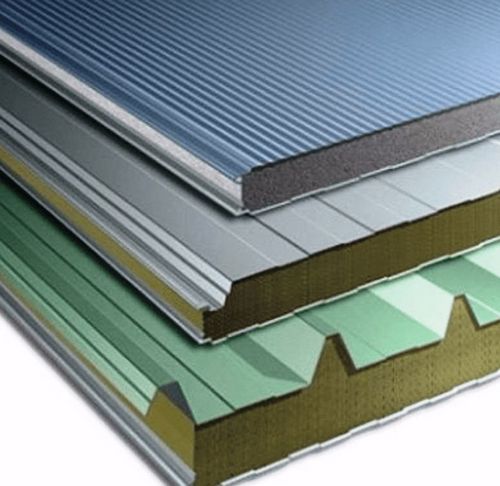

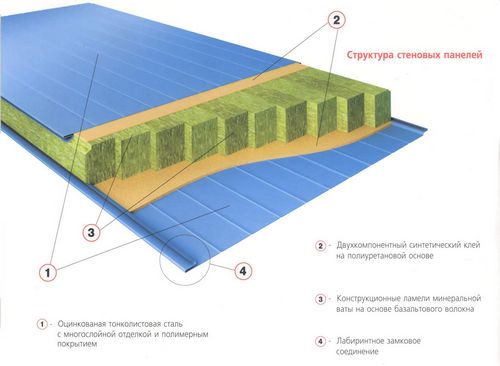

Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.

Для возведения гаража предпочтение лучше отдать панелям с металлическим покрытием.

В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м. Купить сэндвич панели можно на сайте https://angar272.kz/sjendvich-paneli. Компания «Альянс Строй сервис» обладает своей проиводственной линией и предоставляет расширеннную гарантию на производимые ею панели.

Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.

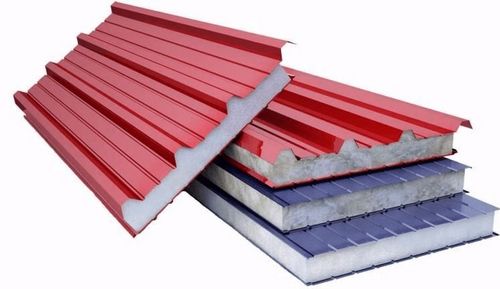

По назначению сэндвич-панели делятся на:

1. Стеновые.

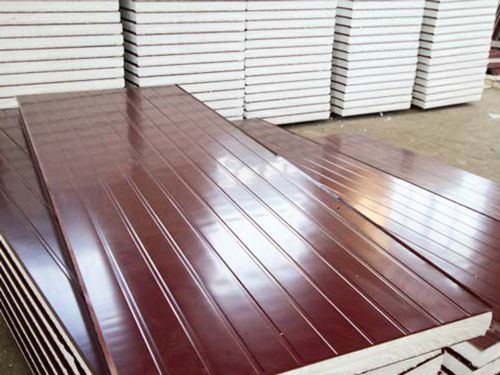

   Стеновые сендвич панели имеют более ровную поверхность

2. Кровельные.


   Кровельные сэндвич панели имеют ребристую поверхность

Отзывы практиков о конструкции

Недавно мне пришлось уехать в командировку на несколько дней, а когда я вернулся, то у соседа на территории я увидел большой и красивый гараж. Мысль о строительстве гаража из сэндвич панелей теперь не давала мне покоя, и я решил строиться. Как оказалось, действительно сооружение было возведено в кратчайшие сроки (3 дня). Мой гараж имеет размеры 4х62,х5 м. Крышу гаража делали двускатной. Возводили плитный фундамент с армированием. Сейчас на улице холодно, но в гараже поддерживается постоянная температура. Тепло не уходит через стены. Щелей и проступающей внутрь помещения влаги я не заметил.

Когда я в первый раз столкнулся с покупкой сэндвич панелей, то заметил большое различие цен в зависимости от фирм производителей, при относительно одинаковом качестве продукции. Наибольшая разница в ценах составила 22%, поэтому не стоит кидаться на первый попавшийся товар. Потратив немного времени можно заказать подходящие панели через интернет.

Вопрос о незамедлительном строительстве нового гаража возник тогда, когда от бури упало дерево прямо на крышу. В результате чего треснули несущие балки, повредилась стена. В таких случаях, как правило, денег не хватает, поэтому я стал думать, как быстро возвести качественный гараж. Друзья посоветовали возводить из сэндвич панелей. Я с недоверием отнёсся к этой идее, так как не считал сендвич панели надёжным материалом, а увидев проект строительства чуть было не отказался от этой затеи. Однако деньги заплачены, строительная бригада уже заказана, и я решил строиться. Результат превзошёл мои ожидания. Строение было возведено в считаные дни (4 суток), аккуратность и красота постройки меня поразили. Однако, всё ещё было недоверие относительно теплоизоляционных свойств. Вот уже несколько месяцев я пользуюсь гаражом. Несмотря на жаркое время, внутри гаража относительно прохладно.

Подготовительный этап: чертежи, размеры и проекты гаражей

Подготовка к строительству гаража из сэндвич панелей подразумевает проектирование будущей постройки с составлением чертежей и схем, выбор участка для строительства и подбор материала.

Для среднего легкового автомобиля оптимальный размер гаража — 6х4 м, при высоте 2,2–2,5 м. Эти параметры не являются каким-либо шаблоном или установленным правилом.

Размер конструкции гаража должен предусматривать удобный заезд транспортного средства, а также свободное передвижение водителя между автомобилем и стеной постройки.

Конструкция гаража из сэндвич-панелей для легкового автомобиля займёт примерно 35 кв.м

Из сэндвич-панелей можно возвести сооружение практически любой формы. Однако при строительстве гаражей чаще всего используются проекты, проверенные временем и другими владельцами.

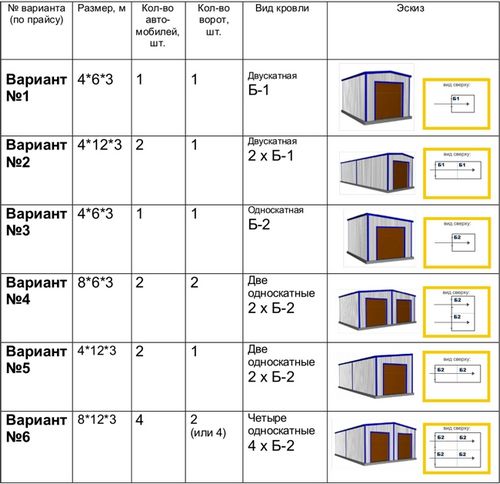

Наиболее популярных конструкций гаражей из сэндвич-панелей не так много

Советы по выбору материала

При покупке сэндвич-панелей необходимо обратить внимание на следующие характеристики:

1. Материал утеплителя. Наиболее распространены минеральная вата, стекловата, а также пенополистирол и полиуретан:

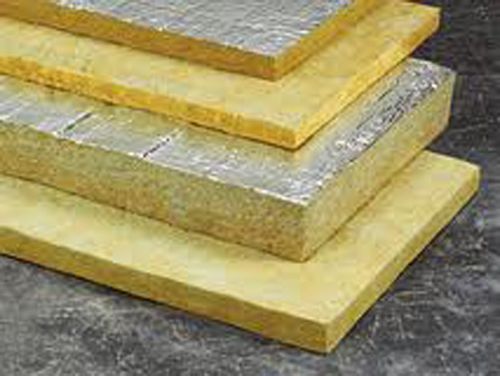

   • минеральная вата пользуется популярностью благодаря своим теплоизоляционным качествам. Этот материал устойчив к воздействию открытого огня, не выделяет вредных для человека веществ. Однако минеральная вата неустойчива к влаге. Под её воздействием она сминается и теряет свои свойства. Следует учитывать, что стены с минеральной ватой не являются благоприятным местом для размножения грибков, но из-за выделяемых ими органических кислотах вата разрушается. Минеральную вату получают в результате плавления металлургических шлаков и горных пород;
   • стекловата по своим характеристикам напоминает минеральную вату. Однако этот утеплитель имеет более длинные волокна, благодаря чему плиты получаются более прочными и упругими. Недостатком стекловаты является то, что через небольшой промежуток времени она спрессовывается, теряя изначальную толщину на 5–15%. Этому особенно способствует впитывающаяся в материал влага. Другим существенным недостатком такого утеплителя является его способность выделять в окружающую среду мелкие частицы стекла. Попадание их в дыхательные пути человека может привести к серьёзным, а иногда и необратимым проблемам со здоровьем;

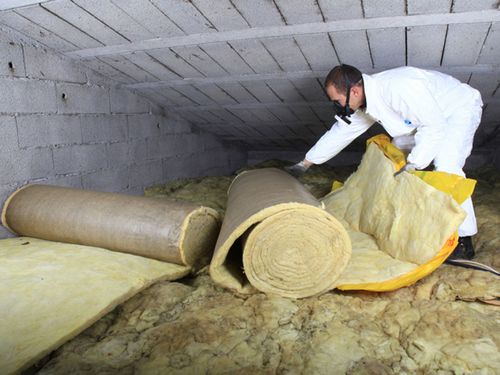

     Стекловата опасна для здоровья. Мельчайшие частички стекла и пыли со временем могут появиться и в вашем гараже

   • альтернативой вате выступают пенополиуретан и пенополистирол. Они устойчивы к влаге, гниению и плесневым грибам. Пенополистирол представляет собой лёгкий материал, получаемый в результате вспенивания гранул полистирола. Благодаря этой технологии готовая плита состоит на 85–90% из воздуха. Гранулы плотно прикреплены друг к другу, образуя плиту;
   • Пенополиуретан — это материал с пористой структурой, который имеет достаточно сходств с пенополистиролом. Он обладает значительной прочностью при механических повреждениях, устойчив к коррозийным процессам и перепадам температур.
2. Толщина изделия. Этот параметр весьма важен, так как толстые панели обладают лучшими теплоизоляционными свойствами. Но у них есть два отрицательных качества: стоимость материала будет более высокой, а полезная площадь помещения уменьшится за счёт толщины плиты. Поэтому для каждого конкретного сооружения необходимо подобрать «золотую середину», которая будет зависеть от региона, требуемой степени теплонепроницаемости строения, бюджета и желания владельца.
3. Завод-изготовитель материала. При выборе качественной продукции среди многочисленных фирм-изготовителей, которых на сегодняшний день насчитывается более 200, следует обращать внимание на наличие сертификатов, отзывы покупателей, а также на техническое оснащение и использование современных технологий на этих предприятиях.

Обшивка сэндвич-панелей может выполняться из:

1. Металла. Обычно такое покрытие изготавливают из тонких листов оцинкованной и нержавеющей стали. В свою очередь, металл покрывают полимерным слоем пластизоля, поливинилфторида, пурала или полиэстера. Кроме этих покрытий производители могут использовать алюминиевую фольгу, бумагу или ткань. Панели с такой обшивкой изготавливают гладкими, накатанными, в форме волн либо трапециевидными.


   Гараж лучше всего строить из сэндвич-панелей с металлической обшивкой

2. Гипсокартона, ДВП, ЦСП или фанеры. Указанные материалы используют для покрытия одной из сторон плиты, другая обшивается металлом. Из таких плит лучше всего строить внутренние перегородки в помещении.
3. ПВХ. Этот вид панелей широко используется в качестве отделочного материала для дверных проёмов и откосов на окнах. А также из него часто изготавливают перегородки в офисах и других подобных помещениях.
4. Бумаги. В качестве дополнительного изолирующего слоя к бумаге добавляют полиэтиленовую плёнку или алюминиевую фольгу. На сегодняшний день можно встретить сэндвич-панели с бумагой, пропитанной битумом. Этот материал часто используется в качестве утеплителя для крыш, стен и фундамента. Такая обшивка обеспечивает надёжный барьер для испаряющейся влаги.


   Алюминиевая фольга хорошо удерживает тепло и не пропускает влагу

В качестве полимерного покрытия поверхности сэндвич-панели может использоваться:

1. Полиэстер. Такой слой имеет маркировку в виде заглавных букв РЕ. Изготовителем рекомендовано использовать панели с этим покрытием во всех климатических зонах для конструкций, расположенных внутри помещений. Полимерное покрытие напыляют до толщины в 25 мкм, что придаёт материалу устойчивость при воздействии на него температур до 120 °С. Сэндвич-панели с этим покрытием бывают глянцевыми и матовыми.
2. Пластизоль. При производстве этого покрытия используют поливинилхлорид и пластификаторы. Маркируется оно заглавными буквами английского алфавита PVC и цифрой, которая обозначает толщину слоя в микрометрах. Преимущества пластизоля заключается в его универсальности. Сэндвич-панели с этим покрытием можно использовать как для внутренних работ, так и для наружных. Они обладают повышенной устойчивостью к механическим повреждениям, коррозии и вальцеванию металла.
3. Полидифторионад. Это покрытие имеет маркировку PDVF. Полидифторионад, как и полиэстер, обладает устойчивостью к температурам до 120 °С, а также не изменяет свои физические и химические свойства при понижении температуры до -60 °С. Панели с этим покрытием устойчивы к механическим повреждениям, агрессивным химическим веществам и коррозии.
4. Пурал. Такие сэндвич-панели маркируются английским словом Pural. Основой для изготовления данного покрытия является полиуретан. Он обладает наибольшей устойчивостью к воздействию критических температур (от -60 до 120 °С), химическому воздействию, коррозии и ультрафиолетовому излучению. Благодаря высоким свойствам полиуретана эти панели чаще всего применяют для отделки и утепления наружных стен строений.


   Сэндвич-панели с покрытием из пурала — лучший вариант для внешней отделки стен и кровли

По типу замкового соединения сэндвич-панели различаются по видам:

1. Пазогребневое соединение. Другое его название — шип-паз.
2. Скрытое или секретное крепление панелей.
3. Крепление, именуемое «двойной затвор» (Z-lock). Это соединение образуется двумя наклонными шипами с пазами соответствующей формы.
4. Крепление Roof-Lock, переводится как «запор крыши». Такое крепление предотвратит разгерметизацию фальца при температурном расширении панели. Благодаря этому обеспечивается надёжная герметизация от проникновения влаги.
5. Крепление типа «фальцевый замок». Отличается крючкообразной формой замка, который позволяет плотно стягивать установленные панели.

Фотогалерея: виды соединений сэндвич панелей

Замковое соединение Roof-Lock

Скрытое совмещение панелейSecret-Fix

Замковое соединение Z-Lock или двойной затвор

Соединение фальцевой замок не требует дополнительных элементов

Замковое соединение шип-газ

Дополнительные материалы

Кроме сэндвич-панелей для строительства гаража потребуется:

1. Бетонная смесь марки М200–250 для основания постройки.
2. Обрезные доски или толстая фанера для опалубки.
3. Арматурные прутья диаметром 12 мм для изготовления металлической решётки, которая укрепит фундамент.
4. Битумная мастика.

Расчёт материалов

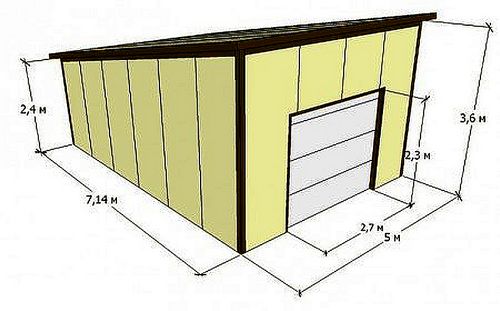

Прежде всего, необходимо узнать, сколько потребуется сэндвич-панелей. В качестве примера вычисления будут произведены для гаража с односкатной крышей. Размеры этого сооружения:

• длина — 7 м;
• ширина — 5 м;
• высота (со стороны ворот) – 3,6 м;
• высота с тыльной стороны — 2,4 м;
• ширина ворот — 2,7 м;
• высота ворот — 2,3 м.

Расчёт сэндвич-панелей для гаража

Поскольку постройка имеет односкатную крышу, её боковые стороны представляют собой трапеции с основанием 7 м и боковыми сторонами 3,6 и 2,4 м соответственно. Для удобства разделим каждую трапецию на простейшие фигуры — прямоугольник и треугольник. Вычисления будем проводить по каждой стороне отдельно, а результаты затем просуммируем.

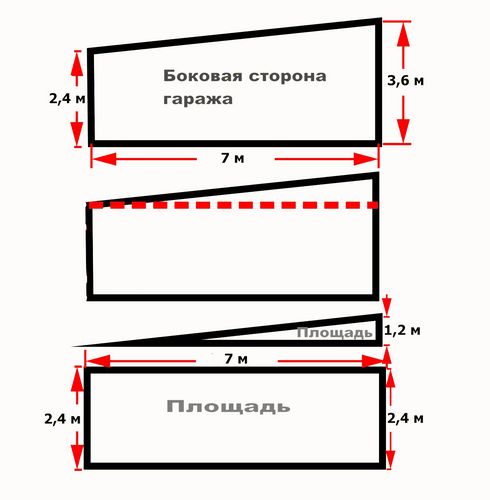

Расчёт площади боковых сторон гаража для вычисления количества сендвич панелей

1. Сначала необходимо вычислить площадь прямоугольника. Для этого воспользуемся соответствующей формулой: S=a·h, где a — длина стены, h — её высота. Подставим значения: S=7·2,4=16,8 м².
2. Далее нужно рассчитать площадь прямоугольного треугольника. Применяем известную формулу: S=(a·h):2. Подставим значения: S=(7·1,2):2=4,2 м².
3. Чтобы получить общую площадь одной боковой стены, полученные результаты необходимо сложить: 16,8 4,2=21 м². Так как в гараже таких стены две, нужно 21·2=42 м² сэндвич-панелей.
4. Аналогично рассчитаем площадь тыльной стороны гаража по формуле S=a·h. Подставим значения: S=5·2,4=12 м².
5. Вычислим площадь лицевой стороны S_л. Так как здесь расположены ворота, то их площадь S_в= 2,7·2,3=6,21 м² нужно будет вычесть из итогового результата. Площадь всей лицевой стены S=3,6·5=18 м², а S_л=S-S_в=18–6,21=11,79 м².
6. Делаем расчёт крыши гаража: S=5·7=35 м².
7. Чтобы узнать, сколько всего потребуется квадратных метров сэндвич-панелей для строительства гаража, необходимо сложить полученные значения площадей лицевой и тыльной стороны, боковых стен и крыши сооружения: 42 12 11,79 35=100,79 м².

Расчёт бетона для фундамента

При возведении гаража из сэндвич-панелей можно использовать два типа фундамента: ленточный или плитный. Ленточное основание располагается по периметру конструкции, а одна его полоса — от середины лицевой стороны до тыльной. Ширина и высота бетонной ленты будет иметь размеры 40х40 см. Чтобы узнать, сколько потребуется бетонной смеси для заливки этого фундамента, нужно воспользоваться формулой нахождения объёма куба, которая выглядит следующим образом: V=h³, где h — величины сторон высчитываемой фигуры. Сделаем расчёт по одной из трёх лент по длине гаража: V=0,4·0,4·7=1,12 м³. Умножим это значение на три: 1,12·3=3,36 м³.

Ленточный фундамент для гаража имеет перемычку от середины лицевой стороны до тыльной

Теперь нужно высчитать количество бетонной смеси, необходимой для заливки ленты между полосами основания с тыльной и лицевой стороны. Для правильного расчёта следует вычесть три ширины ленты из ширины гаража: 5-(0,4 0,4 0,4)=3,8 м. Теперь нужно определить, сколько потребуется бетонной смеси для ленты длиной 3,8 м. Для этого используем формулу нахождения куба и подставляем значения: 3,8·0,4·0,4=0,608 м³. Так как сторон две, необходимо умножить на 2: 0,608·2=1,216 м³. Теперь общий объём бетона равен 3,36 1,216=4,576 м³.

При расчёте плитного фундамента необходимо перемножить его длину, высоту и ширину. Высота этого основания составит 20 см. Подставим значения: V=5·7·0,2=7 м³.

Плитный фундамент — это сплошное основание, поэтому и расход бетона для него больше

Если в гараже предусматривается смотровая яма, из полученных значений необходимо вычесть её объём, который рассчитывается аналогично.

Расчёт арматуры для основания

Для укрепления плитного основания потребуется изготовить две металлические сетки из арматурных прутьев диаметром 12 мм. Этот материал будем рассчитывать в погонных метрах. Из арматуры изготавливается решётка, ячейки которой имеют размеры 15х15 см.

1. По ширине гаража (перпендикулярно лицевой и тыльной стороне) уместится: 5:0,15=33,3 прута.
2. Умножим это значение на длину гаража и получим величину в погонных метрах: 33,3·7=233,1 п. м.
3. Такие же действия проведём для вычисления количества материала по длине гаража: 7:0,15=46,6 прута (перпендикулярно боковым сторонам постройки).
4. Вычислим количество погонных метров по длине: 46,6·7=326,2 п. м.
5. Теперь сложим полученные длины прутьев: 233,1 326,2= 559,3 погонных метров арматуры для изготовления одной решётки для фундамента.
6. Так как армирование будет проводиться в два слоя, всего потребуется 559,3·2=1118,6 погонных метров.

Необходимые инструменты

Для возведения гаража из сэндвич-панелей потребуются следующие инструменты:

1. Совковая и штыковая лопата. Если позволяет территория, то для рытья траншеи удобно использовать мини-экскаватор с узким ковшом.

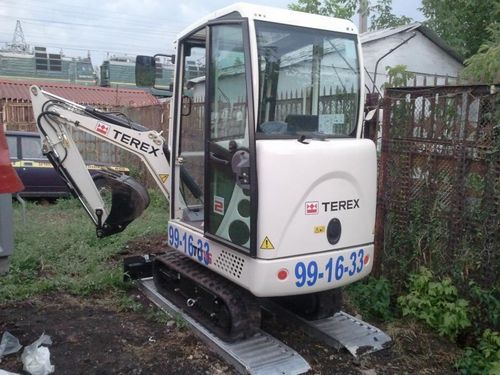

   Копать траншею мини-экскаватором — быстрее и удобнее. Современные модели могут работать даже на очень ограниченных пространствах

2. Садовый бур.
3. Садовая тачка для вывоза земли.
4. Молоток.
5. Шуруповёрт.
6. Ножницы по металлу.
7. Ручная циркулярная пила.
8. Ножовка.

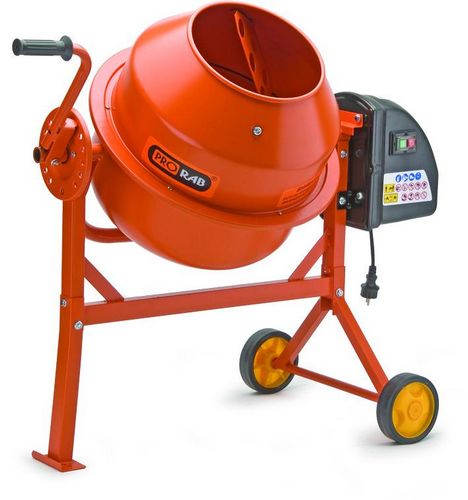

9. Бетоносмеситель.


   Заливка траншеи требует большого количества бетона. Для его получения лучше использовать бетоносмеситель

10. Ёмкости для воды.
11. Рукав для подачи бетонной смеси.
12. Кусачки.
13. Сварочный аппарат.

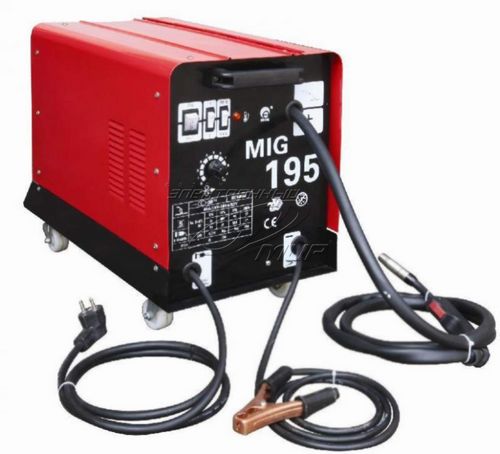

    Сварочный аппарат нужен для изготовления арматурного каркаса

14. Строительный уровень со спиртовым индикатором.
15. Измерительная рулетка.
16. Колья и шнур.

Пошаговая инструкция по изготовлению гаража из сэндвич-панелей

Когда подготовлены все инструменты, куплены необходимые материалы, а участок для возведения гаража расчищен и выровнен, можно приступить к строительным работам. Весь процесс возведения гаража из сэндвич панелей разделяется на три основных этапа:

1. Закладка фундамента.
2. Установка каркаса гаража.
3. Монтаж стеновых и кровельных сэндвич панелей.

Заливка бетонного основания

Перед началом любых земельных работ следует провести разметку на участке. Для этой цели удобно использовать шнур и вбитые в землю колья. Натянутая бечёвка создаст идеально ровную линию. При необходимости разметку легко убрать и установить заново.

Для установки ленточного основания потребуется:

1. Выкопать траншею по периметру и середине будущего гаража. Размеры траншеи: глубина 40 см и ширина 40 см. Если грунт на месте застройки нестабилен, потребуется изготовить более глубокий фундамент. Для этого применяют столбчато-ленточное основание или винтовые сваи.
2. Когда траншея выкопана, её дно и стены необходимо разровнять. В случае столбчато-ленточного основания на дне траншеи необходимо выкопать ямки глубиной 40 см и диаметром 30 см. Для этого удобно воспользоваться садовым буром.

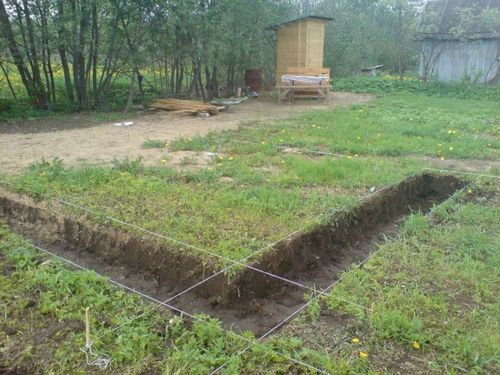

   Траншея для ленточного фундамента должна иметь ровное дно

3. Внутрь засыпаем влажный песок, который нужно утрамбовать до получения равномерного слоя толщиной не менее 10 см.
4. Над песчаной подушкой засыпаем слой гравия аналогичной толщины. Песчаная и гравийная прослойка предотвратят деформацию и повреждение бетонного основания во время вспучивания грунта при замерзании, амортизируя его.

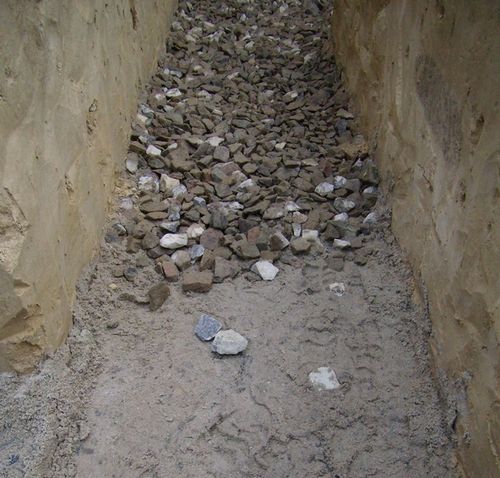

   Песчано-гравийная подушка ленточного фундамента используется в качестве дренажной системы под основанием

5. Теперь необходимо изготовить опалубку для заливки бетона. Для этого используем обрезные доски, которые сбиваем в щиты шириной не менее 15 см.
6. С помощью упоров, укосов и распорок устанавливаем опалубку вдоль края траншеи.
7. Дно и стены траншеи покрываем изолирующим материалом — рубероидом или обычным плотным полиэтиленом. Необходимо, чтобы изолирующий слой покрывал не только дно и стены траншеи, но и внутреннюю поверхность опалубки. Удобно устанавливать изоляцию с запасом, так как через некоторое время после заливки бетона, его нужно будет накрыть.
8. Если применяется столбчато-ленточный фундамент, то хорошей изоляцией для столбов может послужить труба из асбестоцемента или свёрнутый рубероид.
9. Будущее бетонное основание необходимо обязательно укрепить армированием. Для этого используют арматурные прутья диметром от 10 до 12 мм. Из этого материала нужно изготовить объёмную конструкцию в виде четырёх соединённых между собой прутов. Ширина между стержнями должна составлять 20 см. Армирование требуется и для столбов основания. В качестве соединительного элемента используются фрагменты металлических прутьев, которые скрепляются между собой с помощью сварки или проволоки.
10. Готовую металлическую конструкцию укладываем на дно траншеи. Следует учесть, что металлический каркас не должен касаться дна траншеи, поэтому его необходимо установить на небольшой возвышенности. Для этого удобно использовать половинки кирпичей или другие обломки.

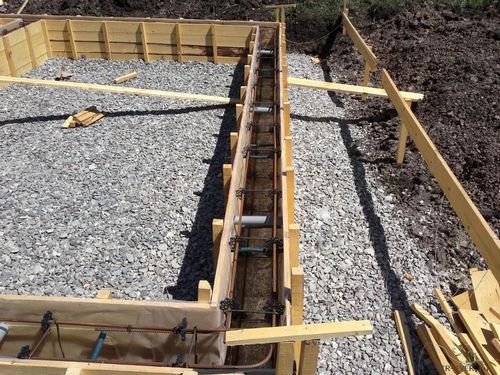

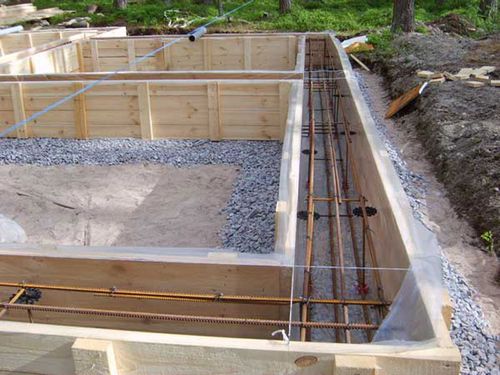

    Установка опалубки и армирующего каркаса для фундамента для крепления основания

11. Теперь можно заливать бетонную смесь. В процессе заливки бетона будут образовываться пузыри с воздухом. Если их не удалить, то фундамент станет хрупким. Поэтому необходимо произвести штыкование незастывшего бетона с помощью прута, стержня или ровной палки.
12. Разравниваем верхний край жидкого основания. Через сутки нужно накрыть фундамент полиэтиленом. Бетонная смесь застынет в период от 3 до 4 недель, а в холодное время потребуется подождать до 6 недель.

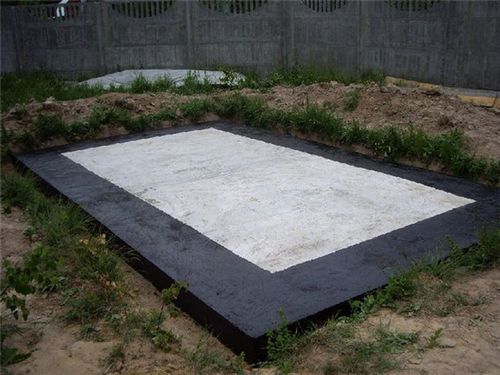

    Основание из застывшего фундамента готово для установки цокольного уровня

13. В качестве ленточного основания можно использовать кладку из кирпичей или бетонных блоков.

Для установки плитного фундамента необходимо:

1. Выкопать котлован глубиной 30 см.
2. Разровнять и утрамбовать его дно.
3. Засыпать равномерный слой песка, сверху которого поместить слой гравия. Оба слоя должны иметь толщину 10 см.


   Котлован под плитный фундамент надо равномерно засыпать песком, а затем гравием

4. Изготовить опалубку из широких досок или толстой фанеры.
5. Установить опалубку на дно, прижимая деревянные поверхности к стенам котлована.
6. Застелить дно котлована толстым полиэтиленом так, чтобы его края могли покрыть стены.
7. Из арматурных прутьев диаметром 10–12 мм изготовить две металлические решётки. Ячейки такой сетки должны иметь размеры 15х15 см. Места пересечений арматуры следует укрепить проволокой, пластиковыми хомутами или сваркой.
8. Уложить армирующие сетки в котлован. Арматура не должна касаться дна, поэтому между решётками в шахматном порядке прокладывают кирпичи.

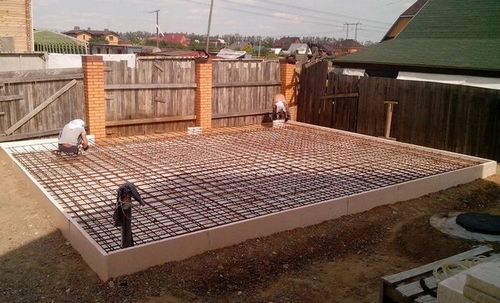

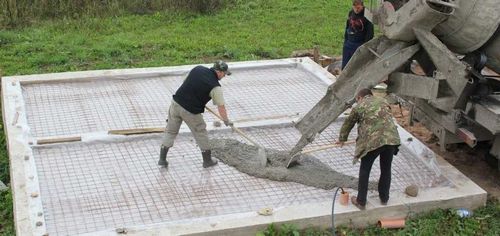

   Армирование плитного фундамента. Основание под гараж в виде одной плиты

9. Залить бетонную смесь. Удобно использовать специальный рукав для подачи бетона. В этом случае заливка производится равномерно. Смесь должна полностью покрыть арматурную решётку.
10. Разровнять незастывшую смесь. Через сутки накрыть основание полиэтиленом.
11. На протяжении нескольких дней фундамент нужно смачивать для равномерного застывания.
12. Фундамент будет готов для дальнейших строительных работ через 3–4 недели.

Установка каркаса гаража

Следует отметить, что каркас можно изготовить из древесины и из металла. В первом случае необходимо использовать брусья сечением 100х100 мм. Древесина должна пройти предварительную обработку противогрибковыми пропитками и антисептическими средствами. В качестве соединительных элементов и крепежей в этом случае используются металлические уголки и накладки.

При возведении металлического каркаса используется стальной профиль в виде уголков или прямоугольной трубы. В качестве соединений применяется сварка или болты. Понадобятся также оцинкованные п-образные профили, которые крепятся и соединяются с помощью саморезов различной длины или заклёпками.

Перед установкой металлических элементов каркаса бетонное основание необходимо покрыть гидроизоляционным материалом. Для этого используется рубероид, свёрнутый в два слоя.

К фундаменту необходимо закрепить цокольный ригель. Для этого используются специальные дюбели и анкеры для твёрдых материалов. Цокольная часть конструкции должна быть тщательно сбалансирована по горизонтали и вертикали, так как от этого зависит правильная геометрия всего каркаса.

Затем, начиная от углов, устанавливаются несущие стойки. Между ними на расстоянии от 50 до 80 см закрепляют промежуточные стойки с горизонтальными перемычками. Следует учесть, что в металлических конструкциях расстояние между стойками не может быть более чем 300 см.

Сборку каждой стенки конструкции рекомендуется осуществлять на ровной поверхности в горизонтальном положении. После этого собранный элемент конструкции поднимают и закрепляют в цоколе и по углам каркаса.

По такому же принципу собираются и устанавливаются элементы каркаса крыши.

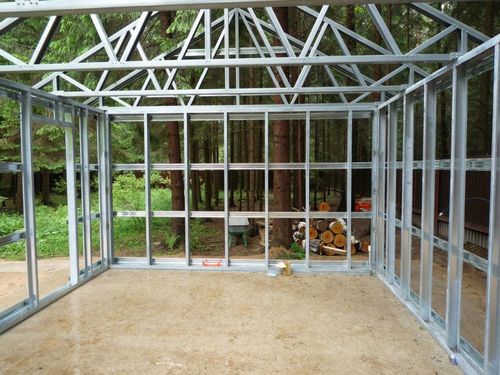

Металлический каркас гаража из сэндвич панелей с использованием п-образного профиля

После общей сборки конструкции проверяется её целостность и прочность. Затем приступают к монтажу сэндвич-панелей.

Монтаж стеновых и кровельных сэндвич-панелей

При монтаже сэндвич-панелей необходимо изолировать их края от соприкосновения с открытым фундаментом, поэтому его накрывают слоем пластичной изоляции.

Вертикальная установка панелей осуществляется путём их крепления саморезами к верхнему и нижнему профилю. При необходимости в качестве соединительных элементов могут использоваться металлические накладки.

Фиксация панелей производится с помощью специальных саморезов с прокладкой около пресс-шайбы. Вкручивание таких саморезов должно проводиться строго перпендикулярно поверхности панели. В противном случае могут появиться щели, сквозь которые внутрь панели проникнет влага.

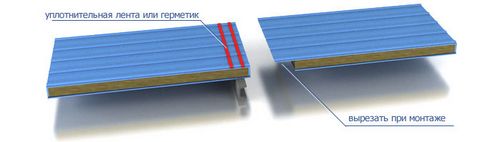

На стыки плит, а также на места замкового соединения необходимо нанести герметик, который дополнительно укрепит плиты и создаст надёжный гидроизоляционный слой.

Герметизация стыков сендвич панелей для предовтращения проникновения влаги

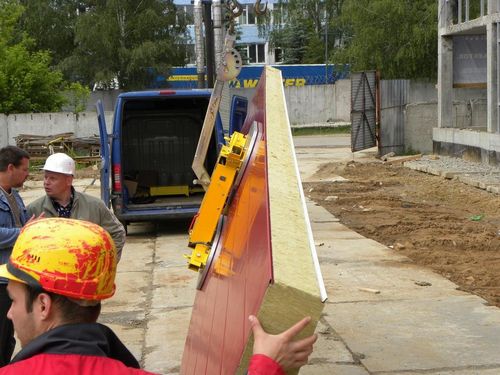

Монтаж сэндвич-панелей нужно осуществлять от угла каркаса. Первая панель станет направляющей для остальных, поэтому её необходимо тщательно выровнять с помощью уровня. В процессе выставления панелей удобно пользоваться струбцинами.

Следует учесть, что зажимать панель струбциной ближе чем на 5 см к её краю не рекомендуется. Расстояние между саморезами на одной панели не должно быть менее 50 см.

Особое внимание нужно уделять угловым швам, которые закрываются специальным стальным элементом.

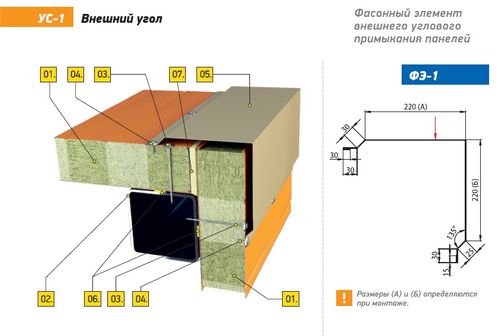

Угловой элемент сэндвич панелей. Эта деталь защитит края плит от внешних факторов

После установки всех панелей в местах соединения панелей и цокольной части по всему периметру конструкции проводятся изоляционно-утеплительные работы. Для этого в указанных местах устанавливается цокольный отлив и нащельник.

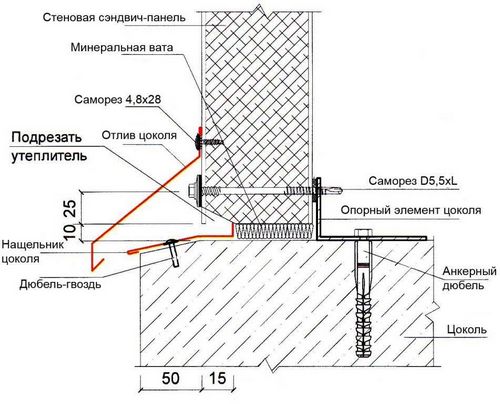

Цокольный отлив и нащельник для изоляции от влаги и внешних факторов

При установке панелей на крышу гаража следует сделать свес на 25–30 см относительно кровли. На него, в свою очередь, устанавливаются водосборные желоба. Все щели и зазоры в конструкции из сэндвич панелей необходимо закрывать специальными профильными элементами.

Как переместить гараж из сэндвич-панелей

Так как конструкция гаража из этого материала имеет относительно малый вес, то при перемещении она никак не пострадает.

Чтобы иметь возможность передвинуть гараж из сэндвич-панелей, необходимо изначально предусмотреть в его каркасе проушины для подъёмного крана. Для перемещения самих сэндвич-панелей можно использовать вакуумные захваты.

Вакуумные захваты для транспортировки сэндвич панелей

Такая конструкция из сэндвич-панелей будет прочной и крепкой: если вы попробуете её разобрать, то вам удастся снять только наружную обшивку углов и щелей. Места стыков плит надёжно склеены герметиком либо монтажной пеной, поэтому панели будут деформироваться, но не расстыкуются при попытке их разъединения.

Видео: как построить гараж из сэндвич панелей своими руками

Разобравшись с таким надёжным и эффективным строительным материалом, как сэндвич-панели, вы сможете самостоятельно возвести надёжный и эстетичный гараж. Используйте нашу поэтапную инструкцию для того, чтобы выполнить все необходимые технологические операции, и храните ваш автомобиль под надёжной защитой.

• Автор: Андрей Соколов
• Распечатать

Оцените статью:

(2 голоса, среднее: 4.5 из 5)
