Он должен быть экономичным и оптимально подходить под конкретные условия данного помещения.

Содержание:

• Требования к котлу
• Расчетная часть
• Электрические
• Газовые модели

Котел для теплого пола, можно сказать, не отличается от простого отопительного. Что же касается его выбора, то он в первую очередь определяется требуемой расчетной мощностью. Иначе говоря, он не только должен успевать нагревать воду в периоды критической загруженности системы, но и иметь определенный запас мощности. Выбирая оборудование для нагрева теплоносителя, отходят от следующих условий, учитывается:

• экономичность;
• удобство эксплуатации;
• уровень сложности установки и требования к подсоединению.

Требования к котлу

Главным параметром при подборе определенной модели отопительного оборудования является тип энергоносителя. В подавляющем большинстве случаев устанавливают газовые котлы для теплого пола, так как они характеризуются низкими финансовыми затратами во время эксплуатации и возможностью автоматического поддержания уровня температуры в системе.

Однако не всегда в доме есть подвод центральной газовой магистрали. Поэтому владельцам приходится выбирать альтернативный тип отопительного котла. Независимо от модели необходимо чтобы она отвечала следующим условиям:

• Поддержание температуры теплоносителя на выставленном уровне.
• Отсутствие резких перепадов нагрева воды в трубах.
• Возможность автономной работы длительное время.

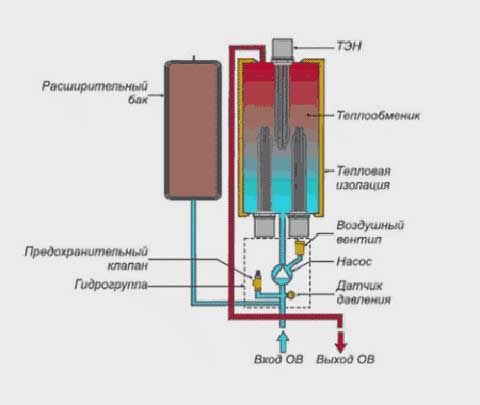

Лучше всего этим требованиям соответствуют электрические модели. Они имеют относительно небольшие размеры, система автоматики может регулировать уровень нагрева в зависимости от выставленного режима. Несомненным преимуществом является наличие циркуляционного насоса и расширительного бака в конструкции. Эти компоненты являются ключевыми для создания оптимального давления в трубах.

На заметку

Электрические котлы для теплого пола не относятся к отдельному классу отопительного оборудования. Практически любая модель может быть подключена к системе теплого пола. Главное – соблюдение вышеописанных требований.

Расчетная часть

Перед выбором определенной модели котла необходимо рассчитать его параметры. Они должны соответствовать характеристикам водяного теплого пола. Но это не всегда возможно, так как зачастую подключение нагревательных элементов происходит к уже существующей системе. В таком случае требуется выполнить определенные расчеты, чтобы согласовать работы основного контура отопления и магистралей теплого пола.

Подключение теплого пола к котлу может быть сделано только после согласования следующих параметров:

• Тепловая мощность оборудования должна обеспечивать нагрев всего теплоносителя, циркулирующего по трубам.
• Давление в магистралях основного контура и напольного нагрева не отличается друг от друга.
• Скорость движения жидкости не создает гидродинамическое сопротивление в месте подсоединения коллектора.

Выполнить эти расчеты вручную весьма проблематично.

Совет

Поэтому рекомендовано использовать онлайн сервисы, либо прибегнуть к услугам специализированных компаний..

Последний вариант наиболее приемлем, так как он позволит максимально точно определить параметры оборудования и комплектующих к нему.

Давайте проведем параллели между самыми распространенными на сегодня видами котлов, электрическим и газовым, взяв за основу именно эти требования.

Электрические

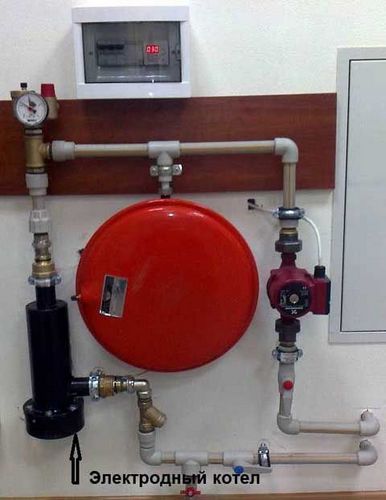

• Котлы этого типа давно прошли проверку временем. Их надежность уже ни у кого не вызывает сомнения. Они доступны по стоимости, компактны, что немаловажно для владельцев небольших помещений. Различают котлы на ТЭНах и электродные. Первые имеют повышенный уровень безопасности и отказоустойчивости, а вторые – отличаются долговечностью.
• Электрический котел для теплого водяного пола в процессе эксплуатации практически не требует обслуживания, так как устройство работает в автономном режиме. Все что необходимо – задать требуемую температуру: воздуха, если установлен выносной термодатчик, либо теплоносителя. Есть также «умные» котлы, которые можно запрограммировать на регулировку температурного режима в течение суток или даже недели.
• Монтаж теплого пола с электрокотлом не требует дорогостоящей обвязки, поскольку начальной рабочей температурой теплоносителя в большинстве из моделей считается 25⁰. При подключении нескольких контуров достаточно будет установить только коллектор. Электрокотел не выделяет продуктов сгорания, поэтому его можно устанавливать практически везде, независимо от расположения наружных стен или вентиляционных каналов.

На заметку

Некоторые сложности может вызвать его подключение к сети, так как для него необходимо провести отдельную электропроводку.

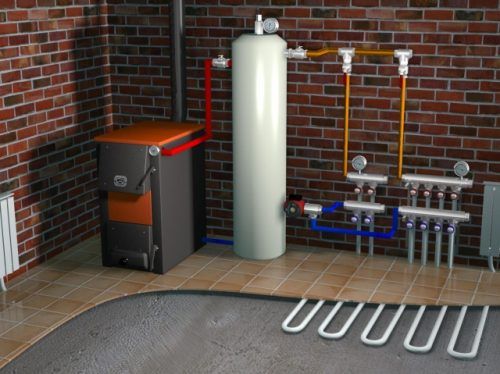

К сожалению, при всех своих достоинствах электрокотел поглощает довольно много электроэнергии.  Так что, с учетом высокой стоимости электричества, работа котла обходится в немалые суммы. Стоит отметить также, что от перебоев электроснабжения никто не застрахован, вот почему для подстраховки нередко устанавливают еще резервный – под твердое топливо.

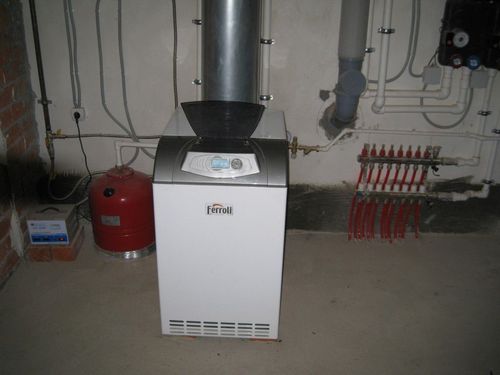

Газовые модели

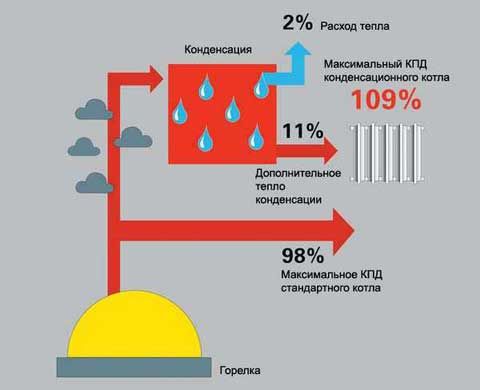

• Теплый пол от газового котла по экономичности – полная противоположность электрическому. Особо в этом плане выделяются конденсационные котлы. Тепловая энергия в них получается по интегрированной системе, иначе говоря, основной теплоноситель получает помимо явной энергии, образованной при сжигании топлива, также скрытую, который является результатом процесса конденсации пара, обязательного компонента продукта сгорания.

Явная часть тепла передается по следующей схеме. Теплоноситель, циркулирующий по обменнику, постоянно нагревается за счет тепловой энергии, передаваемой ему посредством дымовых газов. Согласно законам передачи теплоэнергии, газы в это же время будут охлаждаться.

Что же происходит в процессе их охлаждения? Если продукты сгорания охладить до температуры, соответствующей конденсации пара, то последний трансформируется из своего газообразного состояния в жидкое. Именно таким образом и получается скрытая дополнительная тепловая энергия, которая существенным образом отражается на КПД оборудования. Неслучайно производители отмечают в паспорте изделия КПД, равное 110%.

• Электрокотел и газовый вполне сопоставимы по своему удобству. В моделях с электронным розжигом температурный режим взаимосвязан с заданным от терморегулятора. Иначе говоря, разжигание и гашение горелки происходит в соответствии с необходимым уровнем тепла. Более того, подобное оборудование поддерживает принудительное отведение продуктов сгорания.

Газовые котлы с пьезорозжигом менее функциональны, зато, полностью энергозависимы. Они способны только автоматически поддерживать заданную температуру и отключать подачу газа в экстремальных ситуациях, скажем, когда гаснет пламя горелки. Восстанавливать горение можно только вручную.

• Посмотрим, как в этом случае происходит подключение теплого пола к котлу.

Прежде всего необходимо обеспечить наличие основных комплектующих. Это:

• циркуляционный насос,
• фитинги,
• вентили (запорные),
• терморегулятор,
• шкаф коллекторный.

Процесс подключения проходит в несколько этапов после монтажа теплого пола.

• Устанавливают оборудование с учетом подвода труб системы от коллектора.

Совет

Для него лучше предусмотреть отдельное помещение. Если монтаж проходит в квартире, правильнее будет для начала проконсультироваться с профессионалом.

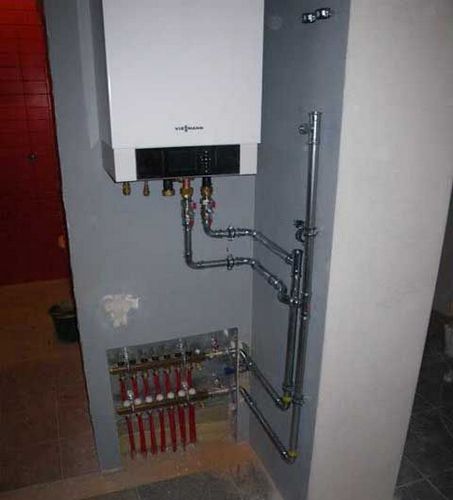

• Далее идет установка коллекторного шкафа, он необходим для обеспечения круговорота воды в магистрали и совмещения обогревательного пола с другими источниками отопления.

• В коллекторный шкаф заводят две трубы. Одна из них, возвратная, приняв в процессе работы системы охлажденный теплоноситель, вновь направляет его в котел, другая, подающая, отдает горячий теплоноситель в систему. На каждой из них нужно предусмотреть запорный вентиль на случай экстренного перекрытия доступа жидкости.

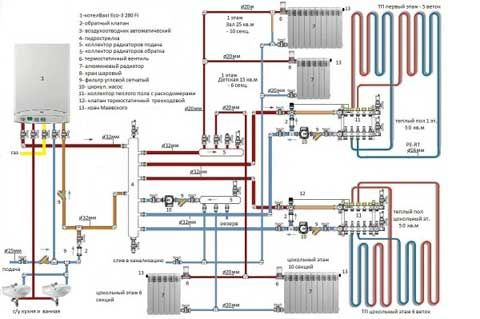

• Далее через компрессионный фитинг подсоединяют трубу, выходящую из газового котла к вентилю из металла, затем к последнему подключают вход коллектора. Также через фитинги подсоединяют коллектор и контуры обогревательного пола. Вода постоянно перегоняется за счет циркуляционного насоса. Его монтируют на подающей трубе.

Совет

Чтобы регулировать температуру поверхности пола было удобнее, желательно покупать насос с терморегулятором.

Останется только проверить работоспособность системы. Рекомендуем вам воспользоваться для расчетов специальной программой VALTEC. Скачать ее вы можете по ссылке>>.
