Байпас в системе отопления: предназначение, разновидности, выгода от установки, правила эксплуатации, установка в старые отопительные системы

Функция байпаса — возвращение излишнего теплоносителя в систему из батарей, когда количество теплоносителя контролируется автоматически или вручную с помощью терморегулятора. Таким образом, с помощью байпаса теплоноситель передается параллельно через регулирующую и задвижную арматуру. Если бы не было байпаса, ремонт батарей во время работы системы отопления был бы невозможен.

Купить качественный обратный клапан по хорошей цене можно на zet-climat.com.ua. Там же можно приобрести другую запорную арматуру, расширительные баки, насосы и многое другое.

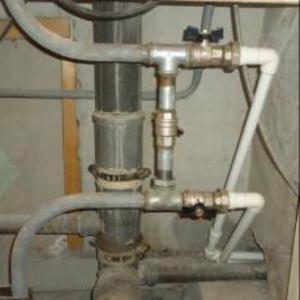

Тепло в доме — то, что необходимо каждому человеку. Благодаря современным отопительным системам можно удерживать комфортную обстановку в доме и поддерживать необходимую температуру, которая будет максимально удобной. Инженеры разработали для регулировки температуры байпас. Байпас — перемычка, сделанная в виде трубы. Ее устанавливают между обратной и прямой проводкой радиаторного отопления. Им регулируют в радиаторных батареях подачу теплоносителя в водяной системе отопления. Рассмотрим подробнее особенности и принципы работы этого устройства, а так же некоторые нюансы его эксплуатации.

Содержание:

• Предназначение байпаса
• Разновидности байпаса
• Установка байпаса
• Сокращение затрат на электричество благодаря байпасу
• Особенности использования байпаса
• Реанимация старых отопительных систем
• Байпас в системе отопления (видео)

Предназначение байпаса

Благодаря байпасу также упрощается процесс опорожнения и наполнения системы.

Кроме всего прочего, байпас обеспечивает работу отопительных систем, когда пропадает электроэнергия. В тот момент, как только электричество пропало, просто перекрываются краны, которые подают теплоносители насосу и открывается на центральной трубе кран.

Если использовать байпас с клапаном, то перекрывать краны в ручную не нужно будет, потому что все произойдет в автоматическом режиме.

Совет. Лучше всего выбирать байпас с диаметром, который будет на один калибр меньше диаметра труб.

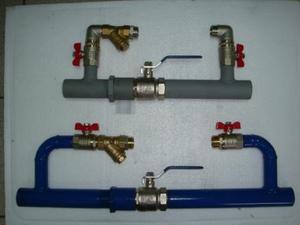

Разновидности байпаса

Байпасы применяются в разных системах отопления, поэтому их есть два вида:

• с обратным клапаном
• без клапана

Байпасы с обратными клапанами используются для циркуляционных насосов и их используют время от времени, по мере надобности. Когда насос включается, открывается клапан и под давлением начинает пропускать носитель тепла. В тот момент, когда насос выключается, клапан закрывается автоматически. В случае если на байпас попадет окалина или ржа, то может испортиться и выйти из рабочего состояния.

Байпасы без клапана позволят сделать ремонт в одной части отопительной системы, не отключая ее. С помощью бесклапанного насоса можно подключиться к системе отопления там, где не было радиатора.

Совет. Выбирать байпас необходимо под систему отопления. Автоматические — работают в автономном режиме, а без клапана — вручную.

Автоматический байпас

Выбирать автоматический байпас необходимо меньше на один размер чем размер трубы стояка, потому что в радиаторе теплоноситель просто перестанет циркулировать, поскольку в батарее гидравлическое сопротивление будет больше, чем в байпасе, если размеры будут одинаковыми.

Установка автоматического байпаса необходима вместе с циркуляционным насосом. Вместе, они работают автономно даже тогда, когда исчезает электроэнергия и продолжают работать благодаря естественной циркуляции.

Совет. Автоматический байпас следует устанавливать только в том случае, если вода хорошего качества, в противном случае он быстро придет в негодность.

Установка байпаса

Для установки байпаса необходимо пользоваться услугами специалистов, которые сделают монтаж и проверят систему на брак, дефекты и протекания.

Устанавливать байпас нужно близко к радиатору, но как можно дальше от стояка. Если возникнет необходимость, то на байпас можно установить дополнительный кран, который обеспечит полноценную циркуляцию отопительных систем при помощи радиатора, а не байпаса.

Кроме всех полезных функций, байпас будет своеобразным терморегулятором, благодаря возможности регулировать уровень горячей воды. Монтаж приборов происходит в направлении теплоносителя. Сначала устанавливается фильтр, затем обратный клапан и в конце циркуляционный насос.

Совет. Для того чтобы ввести байпас в стояк, возле насоса, нужно задействовать запорные клапаны. Устанавливать байпас лучше всего горизонтально, чтобы не было скопления воздуха.

Выбирая байпас для системы отопления, не следует на нем экономить и выбирать китайские. Для того чтобы выбрать качественный и надежный байпас, нужно чтобы:

• товар имел все необходимые сертификаты;
• владелец предоставил копии гигиеничного и сертификата соответствия с печатью;
• швы в месте сварки должны быть без пор;
• соединения с резьбой должны свободно откручиваться.

В месте отопительной системы, где диаметр сужается и уменьшается скорость потока, можно использовать лишь шаровые вентили. Их конструкция состоит из корпуса и металлического шара с отверстием определенного диаметра. Благодаря такой конструкции вентиля не будет уменьшаться просвета во время его открытия. Если шаровые вентили приходят в негодность, то ремонту они не подлежат их можно только менять.

Если шаровые вентили не используются на протяжении длительного времени, то они могут прикипеть. Для того чтобы избежать подобной ситуации их нужно периодически проворачивать.

Сокращение затрат на электричество благодаря байпасу

Устанавливать байпас нужно не только из-за того, что это необходимо, но и для того, чтобы сократить затраты на электроэнергию. Сравнивая работу проточной и замыкающей систем отопления, то замыкающая будет подавать в батарею, примерно на 30−35% меньше теплоносителя и радиаторная теплоотдача уменьшится на 10%.

Использование байпаса существенно сокращает затраты на электроэнергию и позволяет создать в доме комфортную и удобную атмосферу.

Особенности использования байпаса

Современные системы отопления в своей конструкции имеют встроенный насос, что позволяет не задумываться об установке байпаса. Такие системы имеют ряд преимуществ:

• они эффективно распределяют по радиаторам воду и насос просто необходим в случае, если батарей очень много или трубы имеют большую длину;
• не боятся неточностей уклона труб во время их прокладки;
• не боятся скопления воздуха.

Старые отопительные системы, которые монтировались без насоса, после установки байпаса начинают новую жизнь и не нужно полностью все менять. Байпас очень эффективно позволит справиться со многими проблемами:

• ошибками, допущенными во время монтажа отопительных систем;
• отсутствием нормальной циркуляции в системе отопления.

Байпасы могут устанавливаться на радиаторы, но их применять нужно только в том случае, если они имеют однотрубную отопительную систему. Устанавливается байпас в этом случае между подводящей и обратной трубой, для регулирования нагревания радиатора. В случаи необходимости ремонта некоторого участка отопительной системы или для регулировки температуры в батареях, байпасы очень удобны и легки в использовании.

Совет. Для того чтобы теплоноситель попадал в нижнюю часть быстро и с пользой, диаметр байпаса должен быть такой же, как и у стояка.

Реанимация старых отопительных систем

Для того чтобы старая отопительная система начала нормально работать можно установить циркуляционный насос и байпас. Для установки понадобится:

• циркуляционный насос;
• байпас;
• два шаровых крана или обратный клапан.

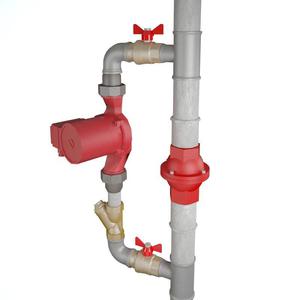

Процесс установки достаточно прост, но его лучше всего доверить специалистам. Сначала устанавливается параллельно к трубе байпас, циркуляционный насос устанавливается на байпас, а с двух сторон монтируют два крана. Если в монтаже использовать шаровые краны, то они не снижают скорость теплоносителя в трубах, хотя в случае поломки, их придется менять.

Шаровые краны считаются более надежными, чем обратный клапан, но его можно установить для автоматизации системы отопления, чтобы она работала самостоятельно. Если качество воды очень плохое, то обратный клапан быстро придет в негодность и будет плохо и некорректно работать.

Совет. Если качество воды очень плохое, то лучше всего выбрать специальный насос, который будет предохранять от накипи и твердых частиц.

Байпас хотя и имеет немного примитивную конструкцию, но благодаря ему дом обеспечивается теплом, комфортом и уютом, а небольшие затраты электроэнергии позволят существенно сэкономить деньги.
