Автоматическая подпитка системы отопления: клапан и узел подпитки отопления доа, схема расчета на фото и видео

При срабатывании воздухоотводчиков в отопительной системе из-за выхода воздуха, объем теплоносителя уменьшается. Также, очистка фильтров от загрязнений уменьшает количество литров теплоносителя. Изменение температурного режима, зависящее от погоды, влияет на увеличение или уменьшение потерь тепла в здании. В результате, режим работы горелки теплоагрегата периодически изменяется.

Цикличность работы отопительной системы нередко приводит к резким изменениям давления в разных узлах конструкции и срабатыванию предохранительных клапанов. В результате могут ослабеть цанговые соединения, и теплоноситель начнет вытекать.

С целью недопущения аварийных ситуаций в отопительной системе необходимо поддерживать постоянный объем жидкого теплоносителя и давление в соответствии с рекомендациями изготовителей котлов (согласно техпаспорту). Сделать это позволяет узел автоматической подпитки системы отопления.

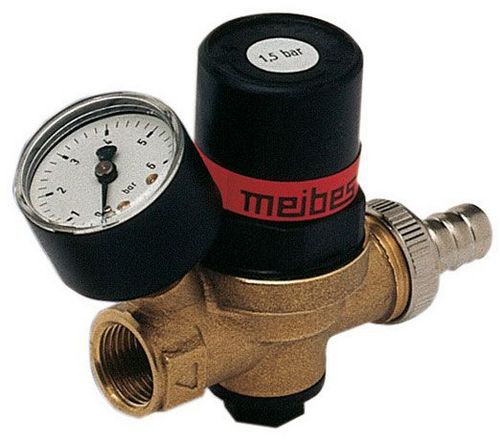

Главной деталью в нем является редукционный клапан, изображенный на фото. Клапан подпитки системы отопления снабжен специальной мембраной, находящейся под давлением теплоносителя. Благодаря натяжению пружины, устанавливается требуемое давление для жидкости, при котором мембрана переходит в верхнее положение и в итоге сдавливает пружину. Применение клапана способствует тому, что подпитка закрытой системы отопления становится более быстрой, простой и безопасной.

После того, как давление в отопительной системе падает (за клапаном), теплоноситель больше не воздействует на мембрану, и пружина толкает вниз шток клапана, открывая в этом элементе просвет в седле. Вода из водопроводной конструкции начинает течь через открывшееся отверстие в трубопровод системы теплоснабжения. Мембрана после достижения номинального давления выгибается вверх и закрывает седло клапана.

Следует отметить, что, что редуктивный клапан автоматической подпитки системы отопления довольно часто пребывает в открытом состоянии. Он откликается на каждое срабатывание автоматических воздухоотводчиков. Поскольку воздух удаляется из отопительной конструкции с регулярным постоянством, то и автоматическая подпитка системы отопления функционирует довольно часто.

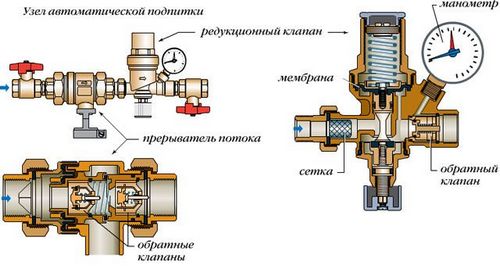

Чтобы не допустить попадания грязной воды в водопровод, за редукционным клапаном монтируют обратный клапан. Данный элемент либо встраивают в корпус редукционного клапана или используют как отдельную деталь.

Современные требования относительно экологии предусматривают, что перед редукционным клапаном также следует располагать прерыватель потока или обратный клапан. Такая деталь как прерыватель потока выполняет функцию обратного клапана, но является усовершенствованным изделием, состоящим из двух обратных клапанов и находящейся между ними сливной трубы.

Согласно европейским нормам, прерыватель потока необходимо устанавливать в обязательном порядке. Дело в том, что горячая вода, попадающая из отопительной конструкции в водопроводную сеть, провоцирует размножение в трубах различных бактерий, оседающих на внутренних поверхностях стенок.

С целью смягчения воды и предотвращения появления накипи, как предусматривает схема подпитки системы отопления, перед редукционным клапаном монтируют фильтр водоподготовки.

Иногда его заменяют обычными сетчатыми фильтрами или фильтрами-грязевиками. Сетчатые фильтры, не имеющие прозрачной колбы, можно снабжать манометрами, что позволяет отслеживать давление теплоносителя перед ними и за данными изделиями (прочитайте: «

Фильтр для системы отопления — принцип работы и установка

«). Согласно показателям перепада давления определяют степень загрязнения фильтра.

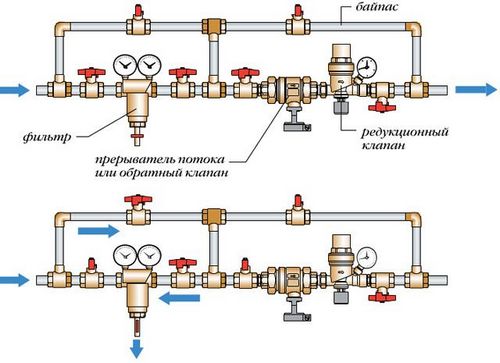

Рекомендуется узел подпитки системы отопления обходить при помощи байпаса и отсечных (шаровых) кранов. Если вдруг данный узел или один из его элементов выйдет из строя, тогда подпитку производят через байпас (подробнее: «

Что такое байпас в системе отопления и для чего он нужен – виды, правила установки

«). Самым удобным местом подключения такого узла является точка, где располагается расширительный бачок, выполняющий в конструкции функцию «нулевой» точки отсчета.

Дело в том, что в данном месте подпитка системы отопления — расчет подтверждает это — редукционный клапан функционирует наиболее точно. Но в данном случае возникает проблема, поскольку данное расположение подпиточного узла оказывается слишком близко от нагревательного котла.

В результате вода из водопровода смешивается с обраткой, охлаждает жидкость и та поступает в агрегат слишком холодной, что неблагоприятно отражается на работе прибора. По этой причине, если подпитка системы отопления частного дома должна

располагаться близко к теплоагрегату, узел рекомендуется устанавливать в систему горячего водоснабжения.

Если в загородном доме водоснабжение нерегулярное, перед узлом подпитки ставят накопительный гидроаккумулятор, который бывает двух типов. Это либо бак подпитки системы отопления на чердаке, либо мембранный бак аналогичный расширительному бачку. Когда в водопроводе давление воды меньше, чем в системе отопления, то клапан редукционный функционировать не будет, тогда необходимо устанавливать гидроаккумулятор.

Узел подпитки отопления подключают непосредственно к аккумулятору водоснабжения домовладения.
