Схема подключения теплого пола и его устройство (видео)

Теплый пол это система, которая обеспечивает отопление внутреннего пространства. Он состоит из элементов обогрева, которые расположены под напольным покрытием. Обычно для этой системы используются электрические или пленочные варианты, например, система нагревательного кабеля. Также, она может быть выполнена в виде труб, содержащих теплоноситель, которые подключены к котлу или центральному отоплению.

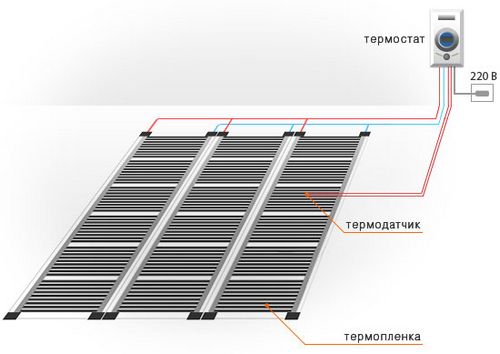

Схема подключения инфракрасного теплого пола.

Весьма значительным фактором считается схема подключения теплого пола при каждом отдельном его типе.

При вышеуказанной системе обогрева оснований воздух перемещается только снизу вверх. Значительная площадь обогревателя осуществляет одинаковый подогрев воздушных масс в здании. К тому же наиболее теплый воздух всегда располагается снизу (за исключением сквозняков).

При системе напольного отопления, например, с помощью нагревательного кабеля, объем затрат энергии уменьшается приблизительно на 20%. А еще такая система совершенно невидима, поэтому не воздействует на обстановку в помещении. Она имеет достаточно большой срок гарантии, указывающий на высокое качество ее укладки, и длительный срок службы. Особенность подключения

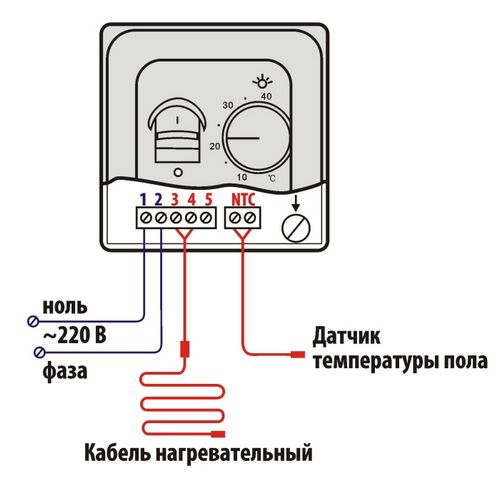

Подключение теплого пола.

Устройство теплых полов, например, на основе нагревательного кабеля, и их подключение в жилых помещениях с центральным типом отопления возможно только после обязательного согласования с организацией теплосети. Существует два варианта такой установки и монтажа. Это может быть восстановление имеющейся схемы обогрева или же коммерческое подключение. Реконструкция предполагает демонтирование одного или нескольких радиаторов обогрева.

Коммерческое подсоединение предполагает монтаж контура теплых полов без демонтажа радиаторов, но с монтажом счетчиков затрат тепловой энергии. Центральная отопительная система и ее мощность должны быть достаточными для обеспечения тепла всего дома. Почти свободно можно подсоединять теплые полы, которые функционируют по принципу нагревательного кабеля, к обратке системы обогрева на первых этажах построек с верхней разводкой. В данном месте стояк обратки связывается с магистралью, ответвляющей воду в котельную.

Теплые полы в квартире можно монтировать прямо к схеме нагревательного стояка или через теплообменник. Прямое подсоединение необходимо защищать с помощью специальных фильтров. Однако даже их наличие и постоянная очистка не обеспечивают гарантии, что контур напольного обогрева быстро не забьется грязью и не прекратит функционировать. Подсоединение посредством теплообменника делает напольное отопление автономным, но требует монтажа дополнительного оснащения.

Как правило, теплые полы в загородных домах и дачных коттеджах подключаются от одного котла одновременно с профилем горячей подачи воды. Котельная функционирует на достижение максимального термического режима. Он нужен для приготовления теплой жидкости и нагревания. По этой причине для теплых полов необходимы узлы для уменьшения температуры подачи.

Схема подключения и устройство водяного теплого пола

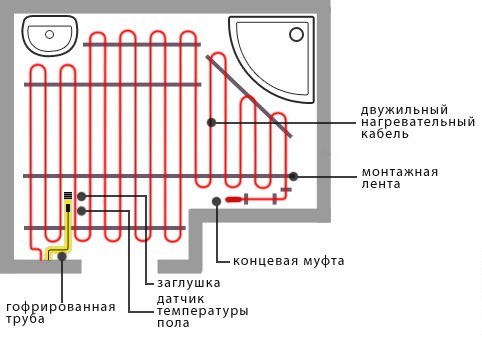

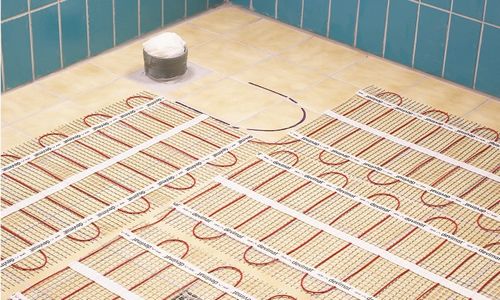

Схема подключения кабельного теплого пола.

Водяной утепленный пол — это низкотемпературный тип обогревательного агрегата. Максимальный уровень температуры его теплоносителя может достигать 57°С. При этом он расположен под бетонным слоем, покрывающим трубы, и отделочным средством. На поверхности пола предельная температура будет составлять 36°С. Данная система обогрева жилья считается очень экономной, потому что имеет небольшую температуру носителя тепла.

Водный пол можно подключить к стационарной отопительной системе только в том случае, если помещение расположено на первом этаже или на последнем. Поскольку в данном месте вода переходит на течение обратки, с помощью нее можно отапливать поверхность пола без снижения тепла в располагающихся рядом квартирах. Да и температура для этого подходящая — 50-55°С. Также очень актуальной является схема подсоединения водяного теплого пола и его укладки на основе системы горячего стационарного водоснабжения.

Но ее можно организовать только в совмещенном санитарном узле или ванной комнате. В данном случае температурный уровень поверхности прямо зависит от температуры жидкости в системе. Если она будет достаточно горячей, основание тоже будет подогреваться. По этой причине устанавливать теплый пол подобным способом в кухонном помещении нецелесообразно.

В вышеописанных ситуациях подсоединения водного обогрева не рекомендуется регулировать его температуру. Она полностью будет зависеть от состояния жидкости в системе горячего снабжения и обогрева. При устройстве теплого пола на основе индивидуальной системы обогрева такой зависимости нет. В данном случае схема установки и монтажа теплого пола выглядит так.

Основные функции элементов подключения

Укладка теплого пола.

Каждый компонент вышеуказанной схемы подсоединения водяного теплого пола и его укладки выполняет свою уникальную функцию:

• управляющий клапан поддерживает на неизменном качественном уровне необходимую температуру. При достижении носителем тепла оптимального температурного режима закрывается его подача;
• клапан балансировочный соединен с термостатическим компонентом и влияет на перемещение теплоносителя после блокирования его подачи по системе малого круга;
• насос осуществляет перемещение воды по трубам;
• предохранительный тип термостата предназначен для выключения насоса в том случае, когда установленный уровень температуры повышается;
• расходом теплоносителя управляют клапаны коллекторных элементов с помощью электрического привода. Это обеспечивает нужную температуру в помещении;
• на распределение необходимых потоков по элементам контура воздействует коллекторная структура;
• байпасный клапан необходим для циркуляции воды по малому кругу через соответствующий узел.

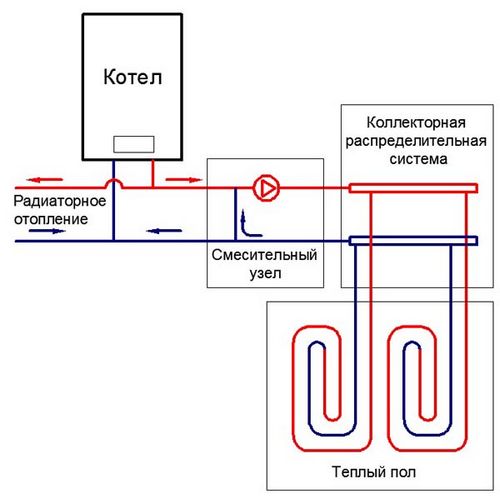

Схема теплого водяного пола.

На терморегуляторах, находящихся в различных помещениях, можно задавать необходимую температуру для каждого из них. Этот параметр может быть запрограммирован по-разному для каждого дня. Электрический привод клапанов управляется термостатом с группы коллекторов. Наиболее подходящие для конструкции теплого пола и его укладки трубы делаются из молекулярносшитого полиэтилена.

Полимерные элементы чувствительны к высоким температурам носителя тепла. Чтобы этого избежать, в отопительной системе учитывается емкость нужного объема. Через нее начнет циркулировать теплая вода из системы обогрева и котла. Схема установки теплого пола к котловому устройству с применением емкостного гидравлического разделителя выглядит так.

Особенность установки водяного теплого пола совместно с радиаторами

Схема устройства электрического теплого пола на балконе.

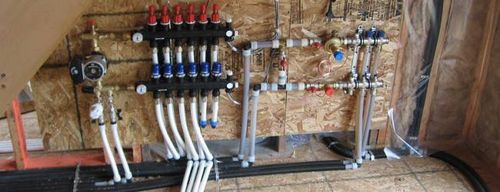

Система коллектора, который подает горячую воду в помещения и возвращает назад охладившуюся, помещается в специальный шкаф. Он устанавливается в стену или накрывается гипсокартоном. При этом структура подсоединения коллектора теплого пола является следующей.

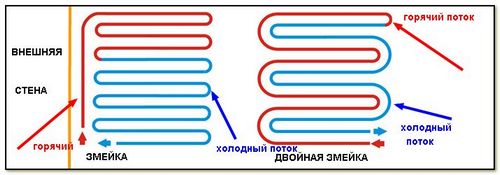

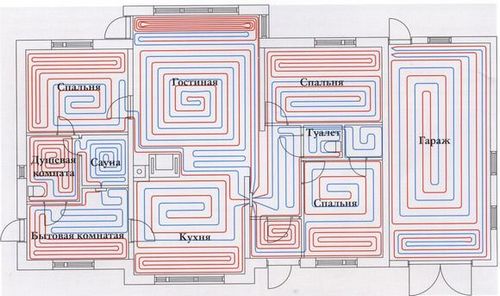

Разводка труб на базе коллектора должна монтироваться в тех местах помещения, которые не нужно обогревать. Схема укладки может быть реализована в виде змейки или спирали. Первая подразумевает одинаковый подогрев пола в жилище за счет чередования труб обратного и прямого тока носителя тепла. Вторая — максимальный подогрев дальней и левой части объекта.

Система отопления дома может производить обогрев с помощью теплого пола и радиаторов. В данном случае происходит подсоединение к идущему от радиаторов обратному току воды. Для установки этой схемы необходимо подготовить все основные средства. Вам будут нужны такие материалы:

• отопительные радиаторы;
• насос циркуляционный;
• бак мембранный;
• пульт управления;
• котел отопительный;
• терморегулятор;
• шаровые краны;
• система коллектора.

Схема подключения теплого пола.

Также вы должны будете подготовить следующие инструменты:

• рулетка;
• плоскогубцы;
• уровень;
• разводные ключи;
• трубный ключ (газовый);
• ключи обычные гаечные;
• отвертки — плоские и крестообразные;
• шлифовальная машинка;
• паяльник;
• перфоратор;
• газовая горелка;
• труборез.

Электрический и пленочный вид теплого пола

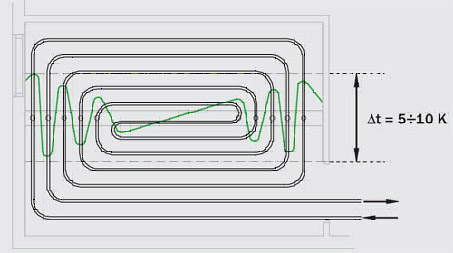

Основная схема укладки труб теплого пола.

Несмотря на сложность укладки и запуска в работу, водяной теплый пол, считается наиболее экологичным и экономичным видом обогрева. Однако не везде можно обустроить такой тип обогрева, так как не в каждом помещении присутствуют условия для нагревания воды. Но на многих участках можно монтировать теплые полы, которые функционируют на основе электрического тока. Основная сложность в использовании такого обогрева основания — это правильное подсоединение его к термодатчику и заземление системы.

В остальном же схема подсоединения электрического теплого пола, например, на основе кабеля, аналогична установке системы водяного отопления. Самое большое отличие между ними заключается в том, что первый можно проводить под каждое напольное покрытие, и его вовсе не обязательно заливать бетоном, а необходимо просто хорошо заизолировать. Электрические системы обогрева оснований используются по принципу одножильного и двужильного нагревательного кабеля. Каждую из систем следует подсоединить к терморегулятору.

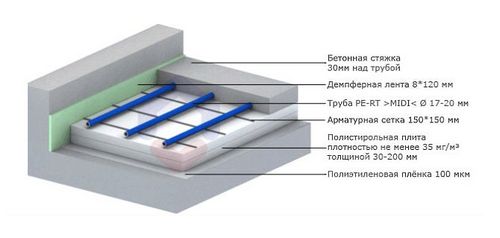

Схема устройства водяного пола.

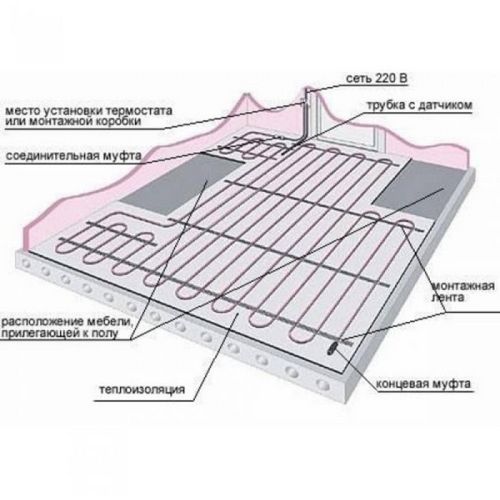

С помощью нагревательного кабеля можно подогревать только самые необходимые зоны помещений. При его использовании хорошо поддерживается стабильная и комфортная температура на поверхности основания. Принцип функционирования нагревательного кабеля не является сложным: во включенном состоянии по данному элементу протекает электрический ток, и выделяется тепло. Схема подключения вышеуказанного электрического теплого пола на базе нагревательного кабеля и его укладки является следующей.

Одним из видов электрического теплого пола является система пленочного обогрева. Его элементом нагревания является пленка, именуемая инфракрасной. Она бывает двух типов: на базе углеродных синтезов или биметаллической. Пленочный пол характеризуется несложностью установки. При необходимости его можно легко демонтировать. Схема подсоединения пленочного пола и его укладки может быть следующей.

Фиксировать пленочный пол можно к потолку и стенам. Схема установки и монтажа инфракрасного теплого пола не является очень сложной. Элементы пленочного основания при подключении должны быть заземлены. По этой причине эксперты рекомендуют подсоединять его через специальный механизм защитного выключения.
