Схема подключения теплого пола, выполненная грамотно — залог эффективной ее работы

В этой статье мы не будем углубляться в тему установки теплых полов в помещениях, вместо этого мы обсудим вопрос подключения теплого пола. Следует отметить, что существуют два типа теплых полов: водяные и электрические, которые являются совершенно разными системами, и соответственно, их подключение отличается.

И здесь не только отличия в плане используемого теплоносителя и сетей, по которым он перемещается, но и в том, что нагревается теплоноситель по-разному. В этом и суть поставленного вопроса.

Содержание:

• Схема разводки и подключение водяного теплого пола
• Подключение электрического теплого пола

Схема разводки и подключение водяного теплого пола

Сразу же оговоримся, что для сооружения теплых полов, в которых используется в качестве теплоносителя обыкновенная вода, нужно применять систему труб, которые распределяются по всей поверхности основания. Именно равномерное распределение трубопровода является гарантией эффективного отопления. Но тут встает вопрос — какие трубы лучше всего использовать, и как их подсоединить к общей отопительной системе?

На первый вопрос можно ответить так — ничего лучше, чем пластиковые трубы, сегодня вы не найдете, поэтому выбираем именно их. С диаметром тоже все просто. Двадцатимиллиметровая труба – отличный материал для такой системы. А вот теперь вопрос другой — как расположить трубы на полу? Вариантов несколько. Если помещение не очень большое, то обычная змейка подойдет лучше всего. Но если комната большая, то есть огромная вероятность, что змейка не сможет отопить полы равномерно по всей поверхности. То есть на входе будет температура высокой, а на выходе низкой. И данный перепад будет слишком большим, что уже говорит о некомфортном состоянии.

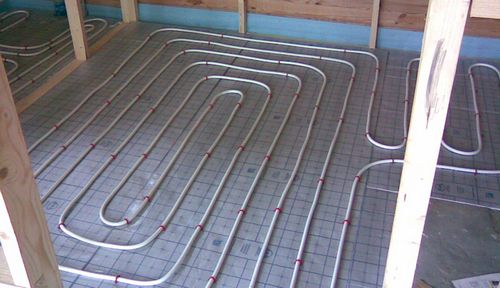

Что можно предложить взамен? Спиралевидную двойную укладку, когда магистрали подачи и обратки теплоносителя будут укладываться параллельно друг другу. Этот вариант равномерно распределит тепло. Правда, есть в этой схеме один минус. Это большое количество используемых труб — практически в два раза больше, чем при обычной змеевидной однотрубной укладке.

А вот теперь о присоединении водяных теплых полов. Обычно напрямую из общей подающей магистрали на теплые полы теплоноситель не подается — слишком высокая в этом контуре температура. Для этого устанавливается промежуточное устройство в виде коллектора, где происходит смешение двух температурных режимов — из подачи и из обратки. Такое смешение позволяет снизить температуру теплоносителя до необходимого показателя (чтобы ступни ног не обжигались).

Сложен ли этот узел? В принципе, не очень. В настоящее время коллекторы продаются в готовом виде, поэтому не стоит изобретать велосипед. Лучше воспользоваться готовым элементом, тем более он изготовлен в заводских условиях, где гарантировано качество. Такой коллектор обычно утапливается в специальную нишу, подготовленную заранее, или устанавливается в навесной специальный шкаф.

Подключение электрического теплого пола

В настоящее время производители предлагают два основных варианта данной отопительной системы, где используются два разных нагревательных элемента. Это нагревательный кабель или пленочное покрытие. Не будем разбирать, в чем их различия, достоинства и недостатки. Нам важен вопрос, как правильно подключить. И в этом плане схема подключения пленочного теплого пола идентична той, которая связана с нагревательным кабелем, потому что работают они от сети переменного тока.

Изоляция в конструкции пола играет существенную роль

Как все происходит?

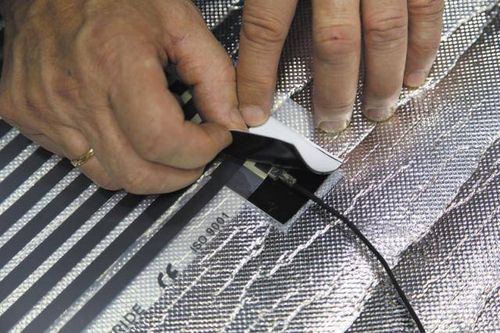

• Монтаж – это укладка нагревательного элемента на подготовленное основание.
• Установка термодатчика. Этот прибор будет контролировать температуру пола. Устанавливают его на основание в специальную гофрированную трубку. Для чего эта труба нужна? Только для того, чтобы по необходимости вытянуть сгоревший термодатчик с последующей заменой на новый.

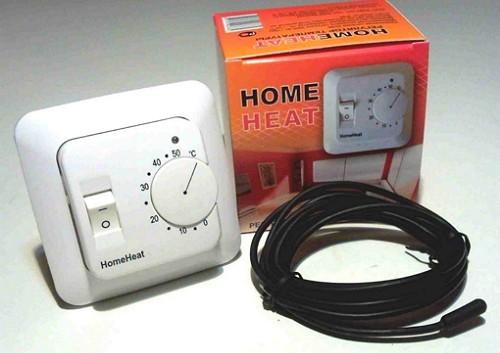

• Установка терморегулятора, который, получая сигнал от термического датчика, будет регулировать подачу электричества на нагревательные элементы. Терморегулятор обычно устанавливают или в стеновой нише, или в навесной электрический шкаф.
• Все элементы соединяются между собой последовательно.

Внимание! Этот момент касается как водяного отопления, так и электрического. После проведенного монтажа, но до начала отделки пола, необходимо провести тестирование отопительной системы. Выявленные дефекты нужно исправить.

И последнее — это вопрос, какая отопительная система лучше? Не будем на него отвечать, потому что у каждой есть и свои плюсы, и свои минусы. Но в плане энергозависимости электрические аналоги стоят на первом месте. Поэтому их никогда не делают основными, а используют как дополнительные.
