Терморегулятор для водяного теплого пола — схема подключения

Технологии подключения теплых полов позволяют выбрать желаемый вариант. Тип термостата, его функциональные возможности и характеристики зависят от выбранного способа подключения. Качество оборудования и правильный монтаж очень важны, так как они определяют удобство использования и экономию энергии.

Содержание:

• Установка регулятора: необходимость использования прибора
• Виды и типы датчиков
• Схема подключения терморегулятора теплого водяного пола
• Регулировка температуры теплого пола
• Советы профессионалов

Установка регулятора: необходимость использования прибора

Термодатчик – это гарантия бесперебойной работы теплого пола без перегрева и раннего выхода из строя. Несмотря на то, что водяной теплый пол может работать без наличия датчика (при отсутствии оборудования в закладываемом проекте), монтаж оборудования позволит менять уровень нагрева, что, согласитесь, совсем нелишне в определенные сезонные подвижки погоды. Кроме того, системы с жидкими теплоносителями, где устройство регулирует работу трехходового клапана или/и циркуляционного насоса, получают возможность нагреваться до нужной температуры без зависимости от показателей температурного режима теплоносителя.

Виды и типы датчиков

Все датчики и регуляторы можно поделить на два типа:

1. Механический прибор имеет принцип работы, основанный на свойстве изменять объем в зависимости от показаний температуры.
2. Электронный, устанавливаемый выносной датчик в виде терморезистора. Дополняется отдельным блоком управления, содержащим электронную схему, элементы рабочего порядка и индикации.

По видам приборы также разделяются:

• устройство, работающее в эконом-режиме, что позволяет снижать уровень нагрева пола в помещении при отсутствии людей;
• датчики с таймером, в которых есть программа включения/отключения системы нагрева;
• интеллектуальные датчики с заложенным алгоритмом работы и контролем прочих факторов: режима влажности, температурных колебаний за пределами помещения, наличия/отсутствия людей в комнате и другое;
• ограничители – это термоприборы, отключающие нагрев теплоносителя при достижении заранее заданной температуры.

Совет! В простых отопительных системах наличие высокоинтеллектуальных датчиков менее оправдано, чем подключение обычного электронного регулятора. Многочисленные функции приборов не будут востребованы, например, в теплых водяных полах.

Термостаты для водяного теплого пола различаются по виду отслеживаемой среды:

• контроль температурного режима пола;
• контроль степени прогрева воздуха.

Как правило, датчики для определения температуры воздуха располагаются в корпусе термостата. Это обеспечивает дополнительное удобство, так как не предвидится лишних проблем с монтажом, с другой стороны, установка термостата должна отвечать ряду условий:

1. отсутствие близлежащих источников тепла/холода;
2. нет угрозы попадания прямых солнечных лучей, продувания сквозняком.

Важно! Место монтажа прибора выбирается с учетом точности отображения температурного режима, поэтому лучше всего располагать оборудование на высоте минимум в 1-1,5 м от пола.

Система водяного пола может быть дополнена выносным термодатчиком. Представляя собой малоформатное устройство, закрепленное на конце длинного кабеля, измерительный прибор монтируется в полу с отступом от стены шага в 0,5 метра. Размещение показано на равноудаленном от ближайших труб с теплоносителем расстоянии. Второй конец конструкции заводится на термодатчик и крепится к клеммам по схеме.

Совет! Данный тип прибора нужно монтировать в процессе укладки труб до заливки бетонной смеси. Бывает, что такие приборы выходят из строя, поэтому предусмотреть возможность замены посредством прокладки гофрорукава, будет нелишним.

Схема подключения терморегулятора теплого водяного пола

Данная конструкция не требует обязательной установки прибора, как, например, электрические полы. В случае, когда котел не пользуется питанием от электричества,  больших финансовых затрат при малой оптимизации работы нагрева не будет.

Существует вариант регулировки обычным ручным образом с ориентиром на субъективные предпочтения, но только в том случае, если пол является единственным нагревательным прибором и котел не поднимает температуру выше 50 градусов. Но если в доме (в системе) есть и другие нагреватели: радиаторы, контур ГВС, терморегулятор для водяного пола к монтажу обязателен.

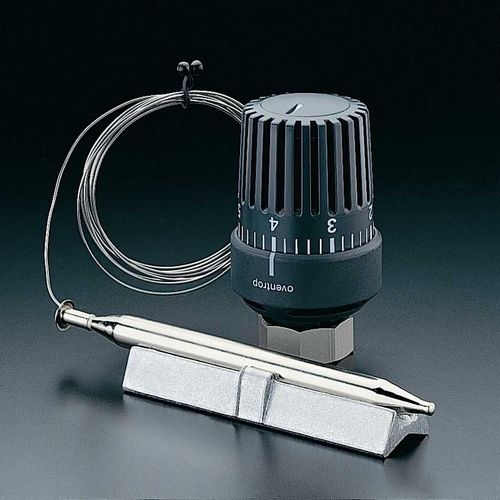

Самая простая схема подключения – установка термостатической головки  с датчиком выносного типа на двухходовой клапан. В этом случае заполненная термочувствительным веществом головка, мгновенно среагирует на любые изменения: при нагреве вещество расширится, при охлаждении сожмется, тем самым открывая или перекрывая подачу теплоносителя.

Совет! Для дома большой площади с наличием нескольких веток отопительной системы, предпочтительнее монтаж нескольких термодатчиков  с сервоприводами.

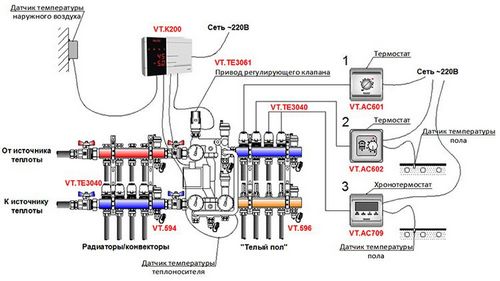

Схема подключения терморегулятора для водного пола:

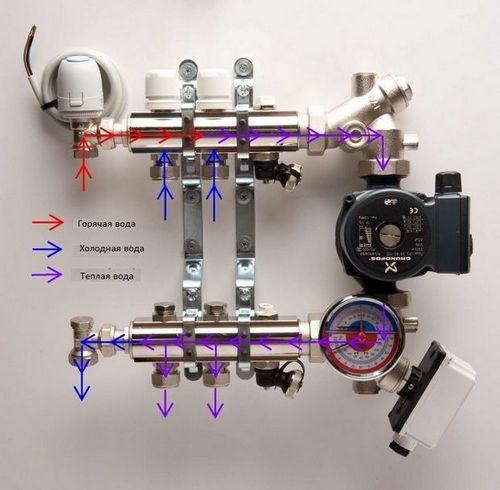

1. сервопривод монтируется на обратную гребенку коллектора для теплого водяного пола;
2. от коллектора протягиваются провода к прибору регулятора, оснащенному показателем температурного режима воздуха;
3. коробка распределителя для привода и термостата размещается в шкафу коллектора уровнем выше гребенок;
4. кабель от распредкоробки выходит на распределительный щиток.

Что такое сервоприводы водяного пола? Это приборы, без которых регулировка температурного режима жидкого водяного теплоносителя не представляется возможной. Представляя собой малоформатные электротермические устройства, открывающие/закрывающие подачу носителя, сервоприводы функционируют посредством сильфона – цилиндра, наполненного веществом, имеющим особенность менять объем под воздействием температуры.

Сегодня производители предлагают два вида сервоприводов: открытые и закрытые. Разница в показателях положения клапана:

• в открытых конструкциях клапан открыт до появления сигнала нагрева/охлаждения (при котором закрывается),
• в закрытых – клапан в нормальном состоянии закрыт до появления сигнала, при котором открывается.

Выбор зависит от предпочтений пользователя, однако специалисты советуют сервомоторы открытого типа из-за того, что даже в случае поломки, вода в системе продолжит функционировать и полы не заморозятся.

Важно! Выбирая сервоприводы с подачей постоянного напряжения 24В, потребуется установка инвертора.

Подключение сервопривода не представляет труда. В зависимости от типа термостата, возможно подсоединение:

1. при наличии термостата, управляющим единичным контуром теплого пола, монтаж осуществляется соответствующими проводами;
2. если прибор мультизонального типа, провода заводятся от соответствующих клемм.

Таким образом, сервоприводы выполняют не только роль пропуска/закрытия теплоносителя, но и защитную функцию. Закрытое положение подает сигнал об окончании работы насоса, что продлит срок эксплуатации всего оборудования – насос не будет работать вхолостую, а значит, риск выхода системы из строя из-за повышенного давления, будет минимизирован.

Важно! В системах теплого пола, насосы в которых обычного твердотопливного типа, отключение насоса недопустимо: котел все равно не потухнет, а прекращение функционирования системы (подача сигнала) грозит разрывом всей конструкции. Монтаж байпаса и перепускного клапана позволит избежать подобной ситуации.

Регулировка температуры теплого пола

Самый простой вариант регулировки – ручными кранами. Чуть более комфортный вариант – автоматические термостаты с датчиками и сервоприводами, но только при дополнительной установке перезапускного клапана и коммутационного узла. Кроме того есть еще способы регулировки нагрева напольных водяных систем:

1. изменение расхода теплоносителя;
2. изменение температуры теплоносителя.

Второй способ используется особенно часто и подразумевает монтаж трехходового клапана, на который возложена функция управления узла подмеса. Релейный выход термодатчика при этом подключается к соленоиду электрического запорного устройства: при малейшем превышении температуры значения, заданного заранее, происходит открытие клапана, из-за чего охлажденная вода смешивается с поступающей жидкостью, снижая теплоемкость.

Советы профессионалов

Чтобы водный пол работал безупречно, а монтаж терморегулятора прошел идеально, стоит принять на заметку некоторые тонкости установки:

1. наличие нормального сечения кабеля терморегулятора приветствуется;
2. если в доме проводка старая, будет безопаснее смонтировать отдельную линию (при подключении котла, питающегося от электричества);
3. регулятор, устанавливаемый на контроль за несколькими системами водяного пола, не совсем удобен, так как регулировка будет доступна только в той комнате, где он установлен;
4. нельзя применять термодатчик в единственном числе, если эксплуатационные режимы в разных комнатах отличаются.

Самостоятельное подключение терморегулятора к системе водяного теплого пола не доставит больших хлопот. Достаточно выбрать прибор, отвечающий всем требованиям, внимательно просмотреть поэтапное проведение работ и наслаждаться теплом и комфортом собственного дома.
