Как правильно гидроизолировать фундамент частного дома?

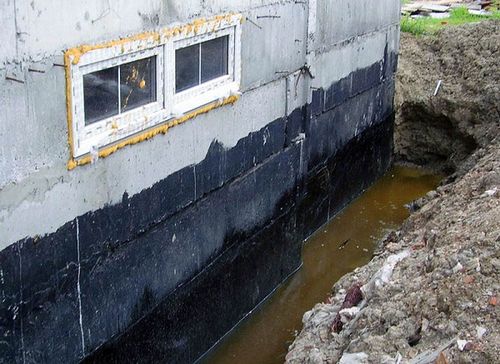

Нанесение битумной гидрозащиты на фундамент является одним из наиболее распространенных способов защиты жилых домов от деструктивного воздействия осадочной влаги и грунтовых вод. На рисунке показан фундамент, на который была нанесена битумная гидрозащита. Влажные условия деструктивно влияют на фундаменты жилых зданий, приводя к заполнению капилляров влагой и в итоге к разрушению бетона при замерзании воды в холодное время года.

Содержание:

• Требования к гидроизоляции фундамента
• Разновидности битумных мастик
• Технологические особенности применения БМ
• Алгоритм нанесения холодной БМ
• Достоинства и недостатки битумной мастики
• Видео: гидроизоляция фундамента

Требования к гидроизоляции фундамента

Гидроизоляция фундаментов как специфических подземных конструкций входит в перечень обязательных мероприятий, регламентированных для защиты фундаментов возводимых построек следующими документами:

• СНиП 2.02.01-83* и более современной актуализированной редакцией этого документа – СП 22.13330.2011;
• СНиП 2.03.11-85 и актуализированной редакцией в СП 28.13330.2012.

Даже при явном отсутствии избыточной влаги в грунте или вокруг здания гидроизоляция фундамента мастикой не окажется излишней мерой по обеспечению гидрозащиты здания и стабильности прочностных характеристик строительной конструкции.

Согласно требованиям нормативной строительной документации (п.5.6.9 СП 28.13330.2012) гидроизоляция бетонного фундамента должна обладать следующими свойствами:

• хорошей степенью адгезии с бетонной поверхностью фундамента;
• обеспечение бесшовной монолитной структуры водозащитного покрытия;
• повышенной водонепроницаемостью;
• морозостойкостью и устойчивостью к температурным перепадам;
• химической инертностью, стойкостью к коррозионному воздействию влаги;
• трещиностойкостью, не допускающей растрескивания гидроизолирующего слоя;
• определенной паропроницаемостью (в пределах нормативов СНиП).

В свете этих требований битумная мастика для гидроизоляции фундамента является оптимальным вариантом гидрозащиты основания дома по основному критерию частного домостроения – цена/качество и по простоте технологии нанесения мастичного покрытия.

Показатель цена/качество и технологичность процесса весьма важны при обустройстве гидрозащиты фундамента, поскольку для битумных материалов толщина слоя гидроизоляции фундамента регламентирована не менее 4 мм. Работы по нанесению такого покрытия весьма трудоемки и требуют больших расходов строительных материалов. Технологичность работ и низкие цены обусловили конкурентоспособность битумных гидроизоляций по сравнению с другими способами гидрозащиты в частном домостроении.

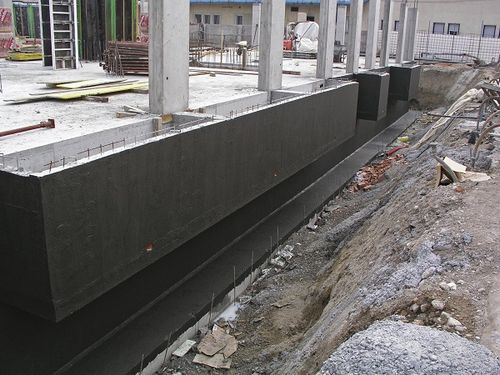

На рисунке ниже показан фундамент дома, надежно защищенный битумной обмазкой от агрессии водяной среды.

Разновидности битумных мастик

В работах по обустройству гидроизоляции фундаментов зданий строители долгое время использовали нефтяной битум, способный создавать на бетонных или кирпичных поверхностях водонепроницаемый гидроизоляционный слой. При всех достоинствах у битума отмечается склонность к растрескиванию при низких температурах и неустойчивость к высоким температурам: в жару битум начинает течь.

Современные мастики для гидроизоляции на битумной основе имеют в своем составе, кроме традиционного вяжущего битума, различные модификаторы, минеральные добавки и пластификаторы, существенно расширяющие эксплуатационные возможности этого материала:

• При введении в состав битумной мастики (далее БМ), резины, латекса, масла и каучука повышается эластичность водонепроницаемой пленки на поверхности фундамента.
• При использовании минеральных наполнителей: асбеста, золы, базальтовой ваты, измельченного кварца или кирпичной пыли – повышается механическая прочность БМ, стабилизируется трещиностойкость нанесенного слоя гидрозащиты.
• Нередко в состав БМ включают специальные антикоррозионные ингибиторы, замедляющие коррозию стальной арматуры в фундаментной конструкции.

По типу модифицирующих добавок битумные мастики составляют несколько групп, из которых для гидрозащиты фундаментов используются следующие составы:

• Резинобитумные покрытия с мелкодисперсными наполнителями из крошки латекса (битумно-латексные мастики), крошеного каучука (битумно-каучуковые) и других добавок, способных в десятки раз повысить эластичность образовавшейся защитной пленки. Благодаря резиноподобным свойствам слой гидроизоляции сохраняет бесшовность покрытия при высоких температурах (не течет) и не образует трещин при минусовых температурах. У резинобитумных гидроизоляционных покрытий отличная адгезия с любыми материалами, встречающимися в фундаментах частных застроек: бетоном, древесиной, кирпичом. Покрытия этой группы не отслаиваются при ударах и вибрации, работают в широком температурном режиме: — от минус 40⁰ С до 100⁰ С.
• Битумно-эмульсионные покрытия, называемые также битумными эмульсиями и пастами, производство которых основано на свойстве битумных материалов образовывать мелкодисперсные жидкие консистенции при обработке специальными эмульгаторами:
  • если эмульгирование битума проведено твердыми эмульгаторами типа глины или извести, результатом являются битумные пасты;
  • при эмульгировании битумов водными растворами органических кислот или смол получают битумные эмульсии.

Битумные эмульсии отличаются жидкой консистенцией и предназначаются для предварительного нанесения битумного грунта-праймера с целью:

• повышения адгезии гидроизоляционного материала с фундаментом;
• улучшения качества гидроизолируемой поверхности за счет связывания частиц пыли на поверхности и заполнения пор и мелких трещин.

Битумно-полимерные составы, в которые добавляют полимеры с целью улучшения определенных свойств БМ:

• морозостойкости – до минус 60⁰ С;
• теплостойкости – свыше 100⁰ С;
• адгезии к наклонным и вертикальным поверхностям;
• механической прочности с одновременным повышением эластичности без разрывов при многократных растяжениях;
• биоцидности и антисептичности;
• увеличения срока службы до 25 лет.

Технологические особенности применения БМ

По технологии нанесения покрытия, определяющей диапазон температур для предварительного размягчения битума и его последующего твердения, БМ подразделяют на два вида:

• Горячие БМ, разогреваемые перед нанесением до температуры плюс 160⁰ С. Разогрев происходит в специальной емкости или газовой горелкой. При этой температуре битум становится достаточно пластичным для покрытия поверхности фундамента ровным слоем. После нанесения слоя требуемой толщины битум затвердевает с созданием бесшовной водонепроницаемой пленки-мембраны.
• Холодные БМ, в составе которых используется смесь битума с растворителем. Предварительного разогрева смеси не требуется, так как твердение битума происходит после испарения примененного растворителя. Холодные БМ весьма удобны в условиях, недоступных для размещения емкостей для нагрева вблизи фундамента.

Горячие БМ в разогретом состоянии способны глубже проникнуть в поры бетона защищаемого фундамента, чем холодные БМ. Поэтому при необходимости обустройства гидрозащиты повышенной надежности рекомендуется использование горячих БМ со специально выделенным местом вблизи фундамента для нагрева битумных материалов или газового оборудования.

По технологии приготовления битумная мастика для фундамента применяется в двух вариантах:

• Однокомпонентная БМ, полностью готовая к нанесению на фундамент сразу после откупорки емкости. Для однородности состава и во избежание расслоения компонентов рекомендуется после откупорки мастичную массу перемешать. При использовании однокомпонентных холодных БМ не требуются специальное оборудование и инструментарий, а для нанесения покрытия – специальные навыки или высокий уровень квалификации рабочих.

 Однокомпонентные БМ удобны в работе, но во вскрытом виде они не подлежат хранению. Их необходимо полностью вырабатывать, иначе они быстро твердеют и становятся непригодными к нанесению на фундамент.

• Двухкомпонентная БМ, требующая предварительной подготовки путем добавления специального загустителя к вяжущей битумной композиции. Срок хранения двухкомпонентных БМ в разы выше. Немаловажным достоинством двухкомпонентных БМ является возможность приготовления состава в требуемых количествах.

Алгоритм нанесения холодной БМ

При обустройстве гидроизоляции фундамента дома с применением холодных БМ необходимо соблюдать определенные правила выполнения работ по нанесению изолирующего мастичного слоя.

Работы выполняются в несколько этапов:

• Очистка поверхности фундамента от пыли, мусора и мелких камней. БМ можно наносить на старые битумные покрытия, если они сохранили свою целостность.
• Выравнивание (по возможности) поверхностей, на которые будет наноситься БМ.
• Сглаживание всех острых углов, граней, колких выступов и неровностей, поскольку они не гарантируют целостность гидроизоляции.

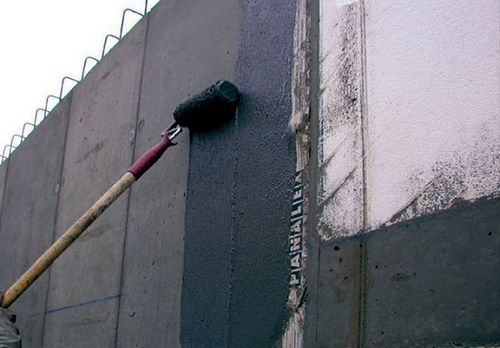

• Нанесение грунтовочного слоя по всей поверхности фундамента. Оптимальный вариант – применение праймера. Для нанесения БМ допускается использование любого удобного инструмента, позволяющего равномерное нанесение состава на поверхность. Это могут быть плоские кисти, щетки, валики, широкие шпатели (для густых смесей).

При работе в сырую погоду необходимо наносить материалы, предназначенные для работ именно во влажных условиях.

• После высыхания грунтовки слоями наносится основная БМ. После нанесения очередного слоя выдерживается технологическая пауза, потребная для полного высыхания состава. Слои должны получаться цельными, полосы – параллельны друг другу. Высохший слой БМ не липнет к рукам.
• Работа считается выполненной при достижении слоя гидроизоляции свыше 4 мм. Нормами строительства допускается толщина покрытия до 8 мм.

Достоинства и недостатки битумной мастики

К положительным свойствам БМ относят:

• эффективность защиты от влаги;
• высокую степень эластичности битумных материалов, исключающую их повреждение от механических воздействий;
• невысокие цены;
• хорошую адгезию, позволяющую БМ прочно сцепляться с бетонным или другим фундаментом;
• бесшовность покрытий, исключающую возникновение протечек в ресурсный период;
• легкость нанесения покрытий, отсутствие требований к квалификации исполнителей;
• долговечность;
• стойкость к климатическим воздействиям: осадкам, перепадам температур – при введении в состав соответствующих добавок;
• простоту транспортировки к месту пользования;
• химическую инертность к агрессивным средам и сточным водам.

К недостаткам БМ относят:

• трудоемкость при больших площадях покрытия БМ;
• горючесть БМ горячего нанесения, требующую повышенной осторожности в обращении;
• необходимость выдержки технологических пауз при нанесении слоев БМ, чтобы прошла полная полимеризация всех компонентов с набором заданных гидрофобных свойств;
• потребность в дополнительном оборудовании при работах с горячими БМ.

Видео: гидроизоляция фундамента

Мастики на битумной основе еще долго будут востребованы в частном домостроении, поскольку они удобны в применении, дешевы и достаточно эффективны.
