Системы отопления многоквартирных домов: схемы, виды, проект с теплообменниками

Из-за высокой стоимости централизованного отопления, все больше людей переходят на использование индивидуальных отопительных устройств. Однако, многие не знают, что установка автономного отопления в многоквартирных домах рассчитывается и устраивается так же, как и централизованная тепловая система.

Содержание:

• С какого числа включают отопление
  • Что представляет собой система отопления многоэтажки
  • Для чего используется обратка
  • Почему батареи часто еле теплые
  • Назначение элеваторного узла
  • Принцип обвязки тепловой магистрали

С какого числа включают отопление

Сразу же хотелось бы ответить на интересующий всех вопрос, с какого числа включают отопление. Этот вопрос решается властями поселения или города.

Согласно действующему графику, система отопления многоквартирного дома включается при двух условиях:

2. При наступлении определенного периода времени года. Как правило, отопление в высотных зданиях начинает работать в первой половине октября. А уж когда его включат, 1 или 15 числа, зависит от погодных условий.
3. Среднесуточная температура на улице находится в рамках до 8°С и не превышает этот показатель на протяжении пяти дней.

При этом не имеет значения, произойдет ли понижение температуры в октябре или сентябре. В Салехарде, например, отопительный сезон начинается уже в первой декаде сентября, тогда как в Крыму даже в конце октября не всегда включают отопление.

Что представляет собой система отопления многоэтажки

Если вы думаете, что индивидуальная система отопления в квартире многоэтажного дома имеет массу отличий от централизованной, то вы глубоко заблуждаетесь. Безусловно, что между ними есть некоторые различия, но они не так принципиальны, как между многоэтажным домом и частным домовладением.

Итак, как устроена система отопления в многоквартирном доме? Во время возведения сооружения осуществляется прокладка тепломагистрали, на которой монтируется определенное количество тепловых задвижек. Это ни что иное, как тепловые контуры, поэтому их число тесно связано с количеством стояков в сооружении.

Дальше осуществляется оснащение системы грязевиком. Иногда выполняется установка сразу двух таких конструктивных деталей. Если выполняется проектировка системы отопления в многоквартирном доме по типу «хрущевки», то схема в этом случае предполагает оснащение ГВС задвижными элементами. Они необходимы на случай непредвиденного спуска жидкости из магистрали. Задвижки подобного типа монтируются путем врезки. Существует два метода установки этого конструктивного элемента:

• на трубопровод подачи теплоносителя;
• на возвратный контур.

Некоторые сложности в монтаже и использование огромного количества комплектующих приборов и деталей при устройстве отопительной системы в многоквартирном доме вызваны тем, что по ней в качестве теплоносителя циркулирует горячая вода, температура которой может достигать отметки в 80°С, а иногда и выше.

За счет определенного гидравлического давления в тепловом контуре жидкость не преобразовывается в пар, а постепенно отдает свою энергию обогревательным приборам.

Для чего используется обратка

Когда же теплоноситель имеет критически высокую температуру, то возникает необходимость в использовании жидкости из обратки. Это связано с тем, что на контурах, посредством которых осуществляется возврат охлажденного теплового носителя, давление на порядок ниже, чем на подающем трубопроводе. Как только температура воды опускает до допустимого уровня, жидкость снова с подающего участка попадает в систему.

Справедливости ради хотелось бы уделить внимание одной важной детали: зачастую тепловые блоки располагаются в помещениях небольшой площади, к которым доступ имеют только сотрудники коммунальных служб. Благодаря такому подходу удается избежать аварийных ситуаций и несчастных случаев. Ведь если к отоплению многоквартирного дома будут применены несанкционированные действия, к примеру, со стороны детей или людей, плохо разбирающихся в этом вопросе, то этом может закончиться очень плачевно. Хорошо, если только перестанет работать отопление в многоквартирном доме. Гораздо хуже, если поток горячей воды выплеснется на рядом стоящего человека.

С этой статьей читают: Газовое отопление в квартире – плюсы и минусы

Почему батареи часто еле теплые

Безусловно, многих интересует вопрос, почему при достаточно высокой температуре теплоносителя в магистрали радиаторы в большинстве случаев остаются чуть теплыми? Ответ прост: стояки отопления в многоквартирном доме оснащены элементами, которые защищают контур от перегрева и, как следствие, от его деформаций.

Тут же возникает второй вопрос: зачем прогревать воду до критической отметки, если все равно ее тепло не идет на обогрев помещения? Тут все еще проще: теплоноситель нагревается на теплоэлектростанциях, которых находятся вдали от ваших домов. Так, если вода будет прогреваться до 40°С, которые необходимы для прогрева жилых домов, то, пока она дойдет по централизованной магистрали до вашего дома, ее температура опустится градусов на 20. По конечному счету ваши батареи вообще будут холодными.

Назначение элеваторного узла

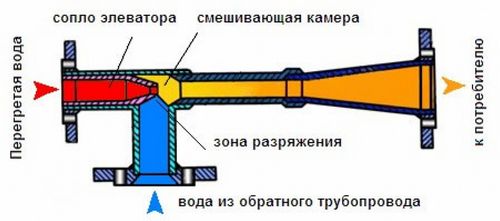

Наверняка многие из вас впервые слышат этот термин. Хотя это не что иное, как инжектор, который входит в любую обвязку многоэтажного здания. Именно в этот конструктивный элемент нагнетается разогретая вода из централизованной магистрали. Кроме этого, посредством элеваторного узла осуществляется нагнетание теплоносителя обрата, после чего он начинает активно циркулировать по тепловому контуру, отдавая свою энергию обогревательным прибора и трубопроводу. В этом блоке осуществляется смешение горячей воды и холодной из обратки до той температуры, которую мы ощущаем, притрагиваясь к радиаторам.

На обратках, перед элеваторными узлами, как правило, располагают запорные вентили. С помощью таких конструктивных элементов можно в случае возникновения аварийной ситуации отключить тот или иной стоят без ущерба системе обогрева всего сооружения.

В последнее время люди с целью экономии стали оснащать отопительные контура счетчиками. Благодаря таким устройствам есть возможность отслеживания не только температуры теплоносителя, но и количества тепла, потребляемого определенным участком дом. В большинстве случае, счетчики ставятся в количестве одного прибора на один дом. Реже, люди оснащают такими аппаратами отдельно взятые подъезды. Это позволяет более точно рассчитать потребление тепловой энергии.

Принцип обвязки тепловой магистрали

Большая часть многоэтажных домов имеет одноконтурную обвязку. Что это значит? Схема отопления многоквартирного дома в этом случае представляет собой единую (для отдельно взятого подъезда) тепловую магистраль. Подача теплоносителя одноконтурной схемы осуществляется как снизу вверх, так и сверху вниз.

Устройство подачи теплоносителя сверху вниз обеспечивает снижение теплопотерь на 20%, по сравнению с другим вариантом подведения прогретой жидкости к радиаторам. Именно поэтому в многоэтажных домах на верхних этажах всегда теплее, чем на нижних.

Что же касается определения площади обогревательных приборов, то сними все гораздо проще. Так, согласно СНиП, для обогрева 1 кв.м необходимо затратить примерно 100 Вт. Зная квадратуру помещения и теплоотдачу радиаторов (биметаллическая батарея на 8 секций выдает не более 120 Вт), можно самостоятельно посчитать, сколько секций необходимо для того, чтобы обогреть сооружение.

С этой статьей читают: Расчет количества радиаторов отопления на площадь

Многие из нас сильно ошибаются, когда говорят, что, чем выше здание – тем сложнее и запутаннее является схема его обвязки тепловым контуром. Независимо от того, сколько этажей в здании – 5 или 55, принцип организации теплоснабжение един. Он не так сложен, как кажется на первый взгляд, но достаточно эффективен. Надеемся, представленная выше информация помогала вам разобраться, как устроено отопление в многоквартирном доме.
