Дополнительный насос в системе отопления дома: схема подключения, фото и видео инструкция

Отопление с использованием воды является распространенным вариантом для частных домов. Оно экономически приемлемо как при монтаже, так и при эксплуатации. Установка такого системы довольно проста и не требует много усилий. Одним из важных элементов теплового контура является насос для отопительного котла, который создает давление в системе и позволяет теплоносителю постоянно циркулировать по контуру.

Содержание:

• Назначение центробежных насосов
  • Типы насосных установок
    • С мокрым ротором
    • С сухим ротором
  • Место установки в общей системе
  • Рекомендации специалистов

Назначение центробежных насосов

Отопительные системы с естественной циркуляцией теплоносителя пользовались популярностью еще несколько десятилетий тому назад. Сегодня же такие конструкции встречаются достаточно редко. Принцип работы прост: за счет разности плотности горячей и холодной воды осуществляется передвижение жидкости по магистрали и радиаторам. Кроме этого, для улучшения циркуляция воды по контуру требуется выполнить небольшой уклон трубопровода.

Однако, такие системы не идеальны и даже незначительные погрешности во время монтажа могут привести к снижению эффективности работы обогревательного блока в целом. Так, в последние несколько лет люди все чаще стали оснащать отопительные магистрали центробежными гидронасосными установками, которые с легкостью устраняют все недостатки блоков с естественным перемещением горячей воды по трубопроводу.

В числе основных преимуществ дополнительного насоса стоит выделить:

• нет необходимости выполнять уклон труб, чтобы улучшить передвижение теплоносителя по контуру;
• отсутствие ограничений по расходным материалам, а именно по диаметральному размеру труб (при естественной циркуляции рекомендованы трубы большого сечения для увеличения пропускной способности);
• в тепловой магистрали из-за температурных перепадов не создаются воздушные пробки, которые препятствуют полноценной циркуляции жидкости;
• обеспечение равномерного прогрева помещения, поскольку горячая вода перемещается с определенной, всегда одинаковой скоростью;
• в силу высокой скорости перемещения теплоносителя разница температур на выходе и входе в котел минимальная, что не требует больших расходов топлива на его прогрев.

Кроме этого, стабильно поддерживаемый температурный режим позволяет не только экономить на тепловых ресурсах, но и значительным образом продлевает эксплуатационный срок нагревательного котла.

ВИДЕО: Монтаж и установка циркуляционного насоса на отопление с автоматикой своими руками

Типы насосных установок

Итак, для чего нужен циркуляционный насос, мы с вами уже разобрались. Да и само название прибора отвечает на этот вопрос. Пойдем дальше. Правильное функционирование этого агрегата обеспечивается за счет специального элемента – ротора, конца которого оснащены лопастями. Посредством последних осуществляется принудительное перемещение горячей воды (а именно она в большинстве случаев выступает в качестве теплоносителя) по магистрали.

Большинство современных моделей, такие как, к примеру, 12-ватный циркуляционный насос для отопления, оснащены одним гидроротором. Однако в некоторые аппараты производители встраивают и два таких элемента. Здесь речь идет об очень мощных агрегатах, которые используются в промышленных целях, но и никак не в бытовых.

Вне зависимости о числа роторных блоков, насосы для котлов отопления будут эффективно функционировать только лишь в том случае, если тепловой контур не содержит внутри себя воздушных масс.

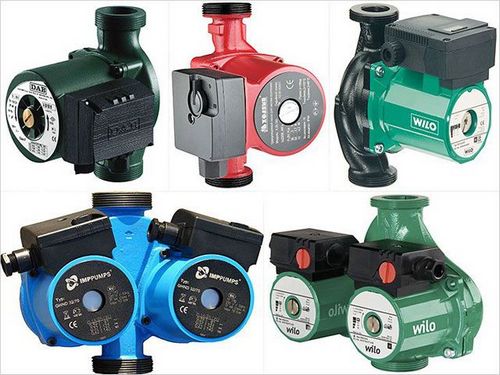

В настоящее время производители подобной функциональной техники могут предложить потенциальным покупателям два варианта устройств:

• с мокрым ротором;
• с сухим ротором.

А чтобы понять, чем отличатся эти два вида, поговорим более подробно о каждом из них.

С этой статьей читают: Циркуляционный насос для отопления

С мокрым ротором

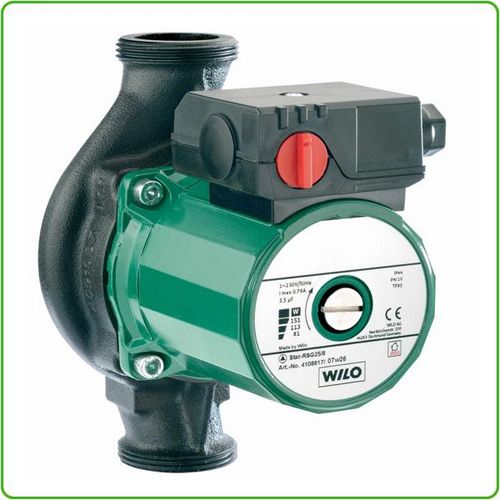

Этот тип нагнетающего устройства характеризуется полным погружением роторного узла в теплоисточник, то есть в воду. Насос с мокрым ротором собирается по специальной схеме, а его конструкция позволяет перемещающейся жидкости соприкасаться с лопастями, обеспечивая тем самым смазку и охлаждение составляющих этого прибора.

Явное преимущество подобных устройств заключается в том, что такой циркуляционный насос на котел очень тихо работает, что нельзя сказать о второй модели с сухим гидроротором. Это связано с тем, что вибрация и звуковые волны функционирующего роторного блока в полном объеме поглощаются самой жидкостью.

Водяные мини насосы идентичной функциональности и комплектации могут использоваться как в качестве основного прибора (если отапливаемое помещение имеет малую площадь), так и в дополнении к ГВС дома. Кроме этого, такие бытовые гидронасосы годятся для устройства отопления частного дома, а также ими можно пользоваться и в производственных целях. Правда, тогда нужно обращать внимание на мощность аппарата, поскольку бытовые приборы не в состоянии обеспечить полноценную циркуляцию теплоносителя по длинному контуру.

С сухим ротором

Этот вариант подразумевает полную изоляцию всех составляющей деталей насосного аппарата от жидкости, за счет чего обеспечивается более высокая мощность, чем у предыдущей модели. А это, в свою очередь, позволяет перекачивать достаточно большие объемы теплоносителя, что обуславливает использование подобных аппаратов для создания теплового контура в помещениях с большой площадью.

Если сравнивать два варианта, то явное отличие этого типа в том, что помимо расположения функционирующих элементов относительно жидкости, в гидронасосах с сухим ротором есть возможность замены двигателя более мощным, что делает его универсальным. Но при этом вибрации и звуковые волны будут прослушиваться отчетливо, поэтому такие аппараты лучше размещать в отдельных котельных помещениях.

Место установки в общей системе

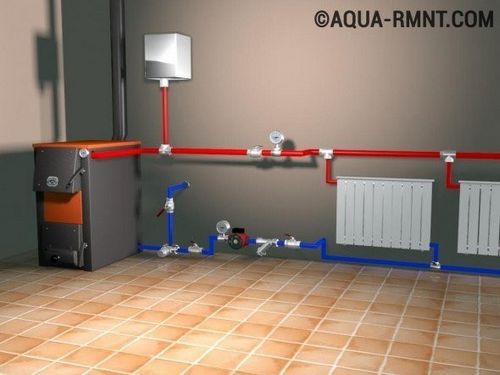

Подключение насоса в систему отопления, как правило, осуществляется на «обратке», то есть в том месте, где остывший теплоносителя возвращается в нагревательный котел для дальнейшего прогрева. Однако, современные модели можно с легкостью разместить в любом другом месте вне зависимости от местоположения котла.

Очень важно, чтобы та схема подключения циркуляционного насоса отопления, которую выбирают в качестве основной, давала возможность доступа к оборудованию. Каждый элемент системы нуждается в профилактике и регулярном обслуживании, так что очень обязательный является свободный подход.

С этой статьей читают: Расчет циркуляционного насоса для системы отопления частного дома

Рекомендации специалистов

Чтобы работа установки была эффективной, необходимо придерживаться нескольких правил:

2. Размещение расширительного бака должно осуществляется выше уровня крайне точки теплового контура не менее чем на 80 см. В том случае, если в вашей системе нет нагнетательного агрегата, а вода циркулирует по магистрали естественным перемещением, то расширительный бачок устанавливается на чердаке. Также этот прибор можно вмонтировать в наивысшем месте расположения трубопровода и радиаторов.
3. Отопительный блок оснащается байпасом для обвода принудительной системы циркуляции. Это актуально при неисправности насосного устройства или при возникновении проблем с электропитанием.

Чтобы предотвратить скопление воздушных масс в тепломагистрали, следует в байпасе или самых высоких точках теплового контура установить кран Маевского или специальные автоматические клапана для спуска избыточного воздуха.

Купить насос для котла отопления можно в любом специализированном магазине, важно только правильно подобрать его по мощности, с чем смогут помочь продавцы-консультанты. Отдавая предпочтение центробежным насосным приборам, вы оснащаете свою отопительную систему агрегатом, который обеспечит в вашем доме комфортные температурные условия проживания. И последнее – обязательно оформляйте гарантию. Любое сложное оборудование, в том числе циркуляционный насос, может выйти из строя по объективным причинам и без вины потребителя.

ВИДЕО: Циркуляционный насос на отопление с автоматикой в помощь естественной циркуляции
