Как правильно подключить полотенцесушитель лесенка в ванной?

Для ванной комнаты необходимо иметь полотенцесушитель, который поддерживает удобную температуру и снижает уровень влажности. На строительном рынке есть разные модели полотенцесушителей, которые отличаются дизайном, конструкцией и материалом изготовления.

Схема подключения полотенцесушителя зависит от того, какую конструкцию он имеет и к какой системе будет подключаться.

Наиболее популярная сегодня конструкция «лесенка», отличающаяся компактными размерами, удобной эксплуатацией, относительно несложным подключением к системе водопровода или отопления. Есть и электрические модели, которые позволяют поддерживать необходимый микроклимат круглый год, не так давно поступили в продажу комбинированные варианты.

Классификация полотенцесушителей

Современный полотенцесушитель — это уже не громоздкая конструкция, которая занимает много места в ванной комнате и обладает не слишком привлекательным внешний видом. Это компактное, легкое оборудование, представленное в различных конфигурациях. Сегодня классификация полотенцесушителей представлена несколькими категориями:

Электрический полотенцесушитель имеет ТЭН или термокабель, подключается к системе с напряжением 220В. Теплоносители — масло и антифриз.

1. Водяные. Такие полотенцесушители подключаются с системе отопления либо водопроводной трубе с горячей водой. Именно такой вариант подключения дает возможность использовать оборудование в любое время года. Исключение составляет изделие, подключаемое к системе отопления. Эксплуатация ограничивается периодом, когда отопление подается в систему.
2. Электрический полотенцесушитель подключается к системе электроснабжения с напряжением в 220В. Такое устройство имеет термокабель или ТЭН, в качестве теплоносителя выступает антифриз и масло.
3. Комбинированное оборудование выполняет функции водяного отопления в отопительный период, по окончании которого запускается встроенный электрический нагреватель.

Полотенцесушитель может отличаться и по внешнему виду. Стандартные модели вполнены в форме букв «М» или «П». Они имеют классический внешний вид, занимают довольно много места, но при этом функциональность их не очень велика. Модернизированные модели имеют улучшенный дизайн, встроенные полочки.

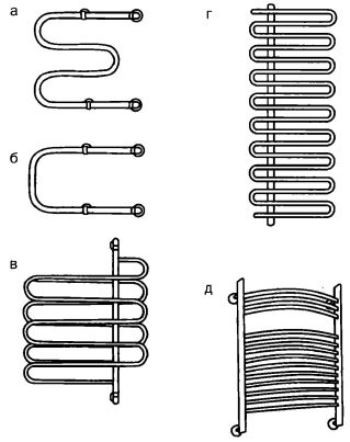

Формы полотенцесушителей: а — м-образный; б — п-образный; в — ф-образный; г — «змейка»; д — «лесенка».

Есть полотенцесушители, выполненные в виде лесенки. Такая разновидность наиболее популярна сегодня, так как отличается более привлекательным внешним видом, отлично размещается на стене даже в маленькой ванной комнате. Выпускаются сегодня и элегантные модели, которые позволяют украсить собой любой дизайнерский интерьер. Конструкция их довольно сложна, функциональность может быть различной.

Для изготовления полотенцесушителей применяется сталь со специальным полимерным цветным покрытием, латунь, нержавеющая сталь. Последний вариант считается одним из самых надежных и долговечных, практичных в использовании. Что такое «лесенка»? Так что представляет собой полотенцесушитель под названием «лесенка»? Чаще всего это водяное оборудование, которое подключается к системе водопровода либо отопления. Конструкция состоит из двух параллельно установленных труб по бокам и нескольких поперечных, образующих такую форму, как лесенка. Использовать такое устройство можно при подключении к системам с максимальной температурой теплоносителя до 150 градусов по Цельсию. Есть оборудование и электрического типа, внешний вид его практически не отличается от водяного, но есть и свои нюансы.

Трубы для такого полотенцесушеля используются бесшовные, изготовленные из стали или латуни.

Многие имеют красивое покрытие из хрома, позволяющее использовать сушилку практически для любого типа интерьера ванной комнаты.

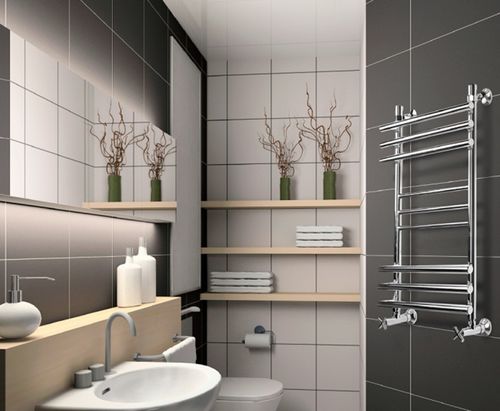

Сушилка — «лесенка» состоит из двух параллельно установленных труб по бокам и нескольких поперечных. Может использоваться в ванной комнате практически с любым интерьером.

Сегодня возможно подключение сушилки-лесенки нескольких модификаций. Это обычный классический вариант в виде непосредственной лесенки, где перекладины-трубы идут параллельно полу. Есть поворотные модели, немного напоминающие по форме букву «М». Количество перекладин у такого устройства может быть различным, обычно от девяти до пятнадцати. Сами перекладины в данном случае могут быть плоскими или выпуклыми.

Способы, при помощи которых осуществляется подключение оборудования, различны. Но самым удобным является боковое, когда нет потребности полностью переделывать теплотрассы в ванной комнате. Диаметр труб для сушилки соответствует диаметрам входных отверстий для отопительной системы, то есть само подключение обычно не отличается большими сложностями, нет необходимости в приобретении специального оборудования и инструментов.

Из особенностей, которыми отличается полотенцесушитель «лесенка», необходимо отметить то, что такая конструкция позволяет выдерживать давление в системе до 15-16 атмосфер, а при экстренных ситуациях — до 20-22, в зависимости от модели. Это важно особенно для тех сушилок, подключение которых осуществляется в квартирах. Дело в том, что рабочее давление в отопительной городской системе может иногда сильно скакать, а такие перепады пагубно сказываются на любом оборудовании. Поэтому использование конструкции «лесенка» в данном случае полностью оправдано, даже если ее стоимость несколько выше, чем классического варианта.

Для частных одноэтажных домов подобная выносливость не играет особой роли, так как величина рабочего давления в системе отопления редко превышает три атмосферы. Подключение полотенцесушителей вида «лесенка»

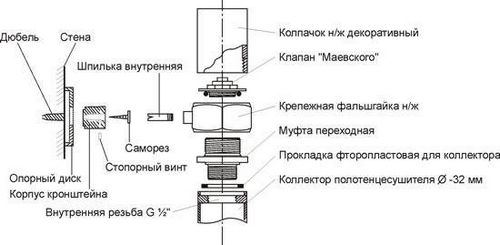

Схема монтажа полотенцесушителя.

Подключение сушилки для ванной комнаты не отличается большими трудностями, эту работу можно вполне выполнить самостоятельно, не привлекая специалистов. Такой монтаж осуществляется при помощи врезки в систему автономного водоснабжения (для горячей воды) или отопления. Но следует помнить, что отопление подает теплоноситель необходимой температуры только в отопительный сезон, а вот горячее водоснабжение может осуществляться круглосуточно!

Если в вашей ванной комнате под подводкой для отопления стоит предусмотреть дополнительную прокладку труб из металлопластика, то такие работы в обязательном порядке согласуются с коммунальными службами. После того как специалистами отключается весь стояк, необходимо установить байпас, то есть перемычку, имеющую шаровые краны. После монтажа производится обязательная проверка системы до ее общего включения.

В чем именно состоит такая схема подключения полотенцесушителя «лесенка»? Для начала необходимо приготовить материалы и инструменты, которые будут нужны в процессе подключения сушилки:

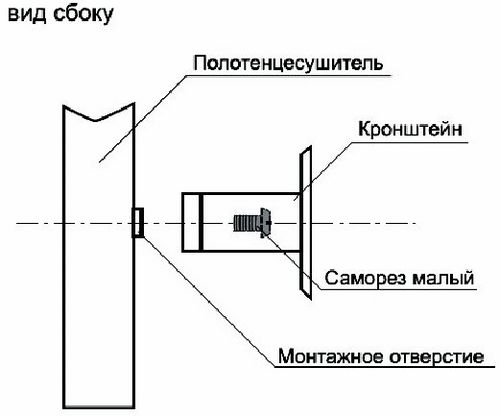

Монтаж полотенцесушителя к стене (схема).

• полотенцесушитель выбранного типа;
• байпас;
• два шаровых крана;
• полипропиленовые трубы для отопительной системы;
• оборудование для пайки труб;
• соединительные муфты;
• сантехнический инструмент (разводные ключи, специальные ленты).

Сам процесс подключения состоит в следующем:

• демонтаж старой сушилки, установленной в ванной. Если есть необходимость, то сначала осуществляется отключение стояка;
• работы по соединению труб и оборудования;
• установка кранов для полотенцесушителя;
• монтаж перемычки, при помощи которой можно регулировать температуру, не затрагивая общей системы, установленной в доме, и не нарушая рабочего давления.

Используйте инструкцию по установке:

• первое, что необходимо сделать, — это тщательно распланировать все работы. Сюда относится составление списка материалов, которые необходимо приобрести, этапов проведения работы. В последнем случае осуществляется демонтаж старого оборудования, подготовка всех соединительных деталей, изоляция и монтаж нового полотенцесушителя. Надо учесть стоимость по отключению стояка на время работы, необходимость использования дополнительных труб для отопления, уборки мусора после завершения работ;
• далее следует отправляться в местный ЖЭК, где нужно будет написать заявление на отключение стояка для проведения работ по подключению сушилки. Вам сообщат дату приезда мастера, более точное время лучше с ним согласовать заранее;
• правильно подключить оборудование можно только после того, как система отключена;
• после окончания монтажа оборудование внимательно проверяется, можно подключить стояк и убрать весь мусор, оставшийся после проведения работ.

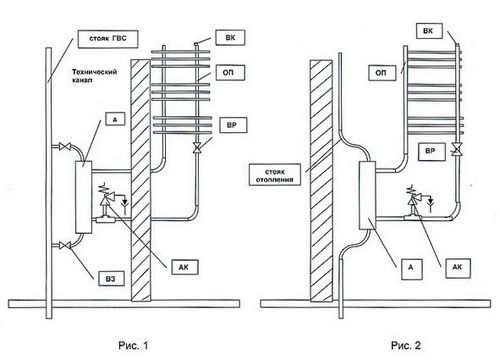

  Схемы подключения полотенцесушителя типа «лесенка».

Как подключить к стояку? Правильно подключить можно следующим образом:

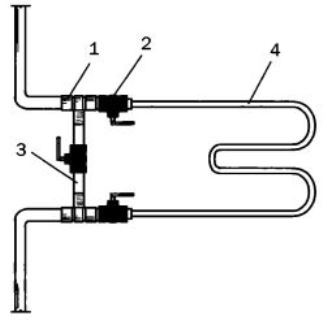

Монтаж байпаса: 1 — тройник; 2 — кран; 3 — сгон; 4 — полотенцесушитель.

• после демонтажа необходимо к системе центрального отопления присоединить муфты, которые могут иметь различные размеры в зависимости от того, какие именно трубы у вас уже установлены. Все уклоны подводки при этом осуществляются по ходу течения теплоносителя в системе;
• если длина подводки составляет до 500 мм, то ее можно ставить горизонтально;
• стояк для подачи горячей воды к сушилке подключается снизу, чтобы поток шел наверх;
• чтобы правильно подключить систему, необходимо помнить о соблюдении определенного расстояния между сушилкой и стеной. При диаметре основной трубы до 23 мм расстояние должно составлять 35 мм, при диаметре от 40 до 50 мм расстояние составляет 50-650 мм;
• сушилка навешивается на специальные крюки, вбитые в стену, приваривать ее не рекомендуется. Это делается, чтобы избежать деформаций оборудования при запуске системы.

Как видно, подсоединить полотенцесушитель «лесенка» в ванной комнате не так сложно.

Сегодня в продаже имеются различные модели полотенцесушителей, но одной из оптимальных считается конструкция «лесенка», сильно напоминающая этот архитектурный элемент по внешнему виду. Она удобна и практична, не требует лишних затрат по установке.
