Как правильно подключить сварочный аппарат — практическое руководство

Аппараты с показателем сварочного тока до 140 А можно подключать к бытовой электророзетке на 16 А

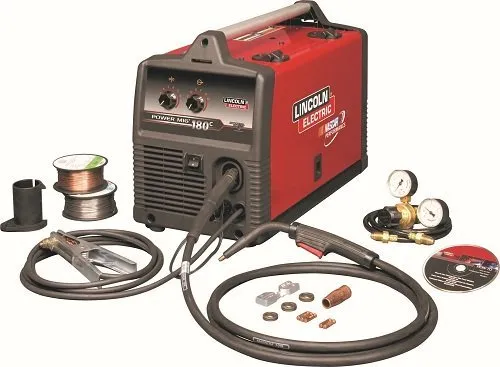

Как правильно подключить сварочный аппарат: при получении приобретенного полуавтомата, проведите успешную распаковку, установите колеса и, если присутствуют, рукоятки для удобства перемещения. После этого наступает момент запуска техники в действие. Но как правильно соединить провода с инверторным сварочным аппаратом и как себя вести, чтобы избежать нежелательных ситуаций, таких как возгорание или поражение током?

Прежде чем начать:

1. Убедитесь, что агрегат расположен в подходящем месте. Ничто не должно мешать притоку воздуха к отверстиям, а в непосредственной близости не должно быть пыли, влажных и агрессивных паров.
2. Узнайте, соответствуют ли частота и напряжение, обозначенные на корпусе прибора, показателям электросети. Если ваша модель позволяет, зафиксируйте переключатель при помощи блокирующего винта в нужном положении – 220 или 380 В.
3. Проверьте целостность и изоляцию кабелей – гибких и стационарных. На них не должно быть скруток или трещин, так как они будут вызывать перегрев.
4. Подготовьте розетку с плавким предохранителем или автовыключателем.

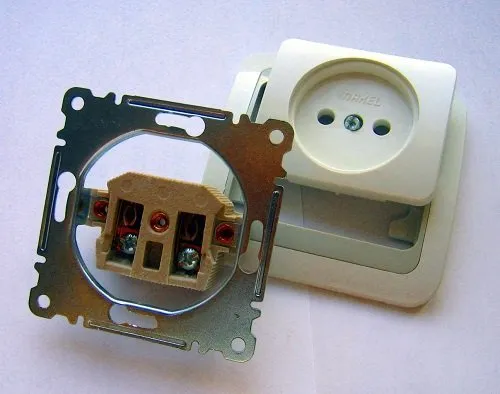

Розетки «старого образца», рассчитанные на ток в 10 А, зачастую не подходят для сварки

Тонкости подключения

Для инверторных полуавтоматов используют провода «фаза» или две «фазы» в сочетании с «нулем», а также зеленый или желтый проводники – для заземления. Питание происходит посредством штепсельной вилки, соответствующей нормативам термопропускной способности. Обратный кабель присоединяют к клемме заземления. Чтобы улучшить контакт и избежать потерь напряжения, к последней припаивают специальные наконечники.

В аппаратах, эксплуатируемых от трехфазной сети, первый провод пускает на «фазу» питающего автомата, второй – на нейтральный выход, а третий – на защитный «ноль». Перед тем как подключить бытовой сварочный аппарат к трехфазной сети на 380 В, определите, где находятся тонкие входные, а где – толстые выходные питающие концы. Затем подсоедините два из них к любым двум «фазам», третий – к защитному «нулевому» проводу.

Что нужно знать о кабеле

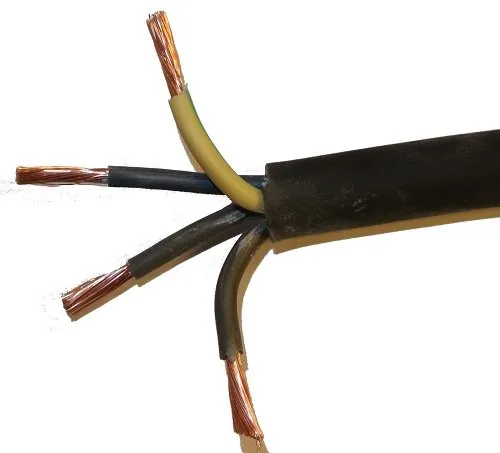

Так выглядит многожильный кабель для подключения инверторных полуавтоматов

Для эффективной работы необходимо подобрать гибкие кабели правильного сечения и оптимальной длины. Их характеристики должны быть такими, чтобы напряжение во время сварки падало не более, чем на 2 В.

Оптимальное решение – медные многожильные кабели круглого сечения, облегчающие работу за счет гибкости. Их основу составляет токоведущая жила до 95 мм2, в составе которой – много проволок диаметром 0,18-0,2 мм. Именно такая модификация, в отличие от одножильной, подходит и для подключения питания, и для заземления.

Величина сечения подбирается в зависимости от мощности инвертора и сварочного тока. К примеру, показателя в 16 мм2 достаточно для 189 А, в то время как аналог на 95 мм2 рассчитан на эксплуатацию вплоть до 522 А. Оптимальным считается значение 35 мм2, ориентированное на бытовые модели до 140 А.

Стандартной длины провода 1,8-2,5 м, как правило, бывает недостаточно. Для удлинителя важно подобрать и правильный материал. К примеру, сечение 1,5 мм2 рассчитано на максимальный ток 16 А, а для розеток на 25 А понадобится аналог 2,5 мм2. Тенденция такова: чем меньше промежуточных соединений, тем надежнее и безопаснее сварка.

Как бороться с неполадками в сети

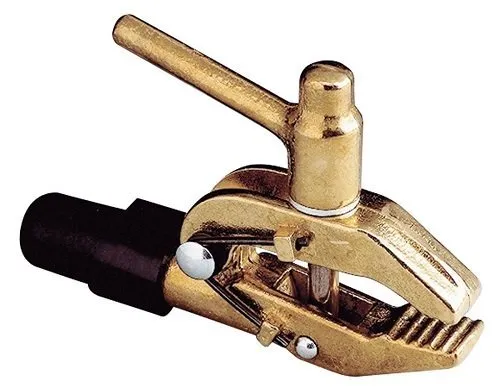

Клемма заземления с наконечником

Чтобы обезопасить полуавтомат от выхода из строя из-за скачков напряжения, многие используют в качестве источника питания бензогенераторы. Однако мощности таких устройств зачастую оказывается недостаточно для работы. Вместо этого можно подключить сварочный аппарат через сетевой фильтр, защищающий от импульсных помех, перегрузок и короткого замыкания, или прибегнуть к стабилизатору напряжения. При выборе последнего важно ориентироваться, какой ввод на электрощитке – одно- или трехфазный, а также учесть выходную мощность полуавтомата и диапазон изменений входных напряжений в сети.

И напоследок совет. Не присоединяйте остальные составляющие инверторного полуавтомата – газовый баллон, катушку с проволокой – при включенном питании. Нажимайте кнопку «Пуск», только когда полный комплект оборудования будет готов к работе!

Какие бывают виды сварочных аппаратов?

Сварочные аппараты — это инструменты, которые используются для соединения металлических деталей. Существует множество различных типов сварочных аппаратов, включая:

1. Сварочные инверторы — это компактные аппараты, которые используют высокочастотную технологию для преобразования напряжения сети в постоянный ток. Они могут использоваться для сварки различных металлических материалов и подходят для работы в условиях с ограниченным доступом.

2. Сварочные полуавтоматы — это аппараты, которые используются для сварки металлических деталей с помощью проволоки и газа. Они обеспечивают быструю сварку и подходят для работы с различными металлическими материалами.

3. Сварочные аппараты для TIG-сварки — это инструменты, которые используются для сварки металлических деталей с помощью тигельной сварки (TIG). Они обеспечивают высокое качество сварки и могут использоваться для сварки тонких листовых металлов.

4. Сварочные аппараты для MIG-сварки — это инструменты, которые используются для сварки металлических деталей с помощью метода металлической дуговой сварки (MIG). Они обеспечивают быструю сварку и могут использоваться для сварки различных металлических материалов.

5. Сварочные аппараты для точечной сварки — это инструменты, которые используются для точечной сварки металлических деталей. Они обеспечивают быструю и эффективную сварку и могут использоваться для сварки тонких листовых металлов.

6. Сварочные аппараты для плазменной резки — это инструменты, которые используются для резки металлических деталей с помощью плазменного среза. Они обеспечивают высокую точность резки и могут использоваться для резки различных металлических материалов.

Это далеко не полный список типов сварочных аппаратов, но он включает наиболее распространенные виды. Выбор сварочного аппарата зависит от тип

Сварочный инвертор

Сварочный инвертор — это сварочный аппарат, который использует технологию инвертирования для преобразования высокочастотного переменного тока в постоянный ток. Это делает его более эффективным по сравнению с другими типами сварочных аппаратов, такими как трансформаторные сварочные аппараты, и позволяет использовать его для различных видов сварки, включая MMA, TIG и MIG/MAG.

Сварочный робот

Сварочный робот — это автоматизированная сварочная система, которая использует робота для выполнения сварочных операций. Это позволяет повысить производительность и качество сварки, а также снизить затраты на трудовые ресурсы. Сварочные роботы широко используются в автомобильной, судостроительной, аэрокосмической и других отраслях промышленности.

Выбор сварочного аппарата зависит от многих факторов, таких как вид сварки, материал, толщина материала, тип работы, бюджет и т.д. Поэтому перед выбором необходимо тщательно изучить характеристики различных типов сварочных аппаратов и выбрать тот, который наилучшим образом подходит для конкретной задачи.
