Как самостоятельно установить трап для душа в полу под плитку — создаем слив своими руками

Для современного человека душевая кабина представляет возможность быстро освежиться между делами, оживиться утром или, наоборот, расслабиться перед сном. В процессе строительства частного дома или реконструкции городской квартиры можно легко установить удобный душ без ненужных бортиков, такой вариант снова становится популярным благодаря своей практичной конструкции.

Главное, не забыть про очень важный элемент – трап для душа в полу под плитку, который служит для сбора и отвода использованной воды. Рассмотрим условия и нюансы установки трапа своими силами.

Содержание статьи:

• Что такое “трап” и для чего он нужен?
• Преимущества душа с встроенным сливом
• Поэтапная инструкция по установке трапа
  • Этап #1: Подготовка материала и инструментов
  • Этап #2: Сборка конструкции трапа
  • Этап #3: Монтаж сливного отверстия трапа
  • Этап #4: Устройство стяжки с уклоном
  • Этап #5: Гидроизоляция пола
  • Этап #6: Укладка керамической плитки
• Как правильно установить сливной лоток?

Что такое “трап” и для чего он нужен?

Трап для сливных вод относится к сантехническим устройствам, замаскированным под напольным покрытием. По сути это слив простой конструкции смонтированный под водонепроницаемым полом.

Главным назначением простого на вид элемента канализационных коммуникаций является отвод стоков в главный сливной ствол – стояк, но существует ряд не менее значительных функций:

• предотвращение засоров путем фильтрации использованной воды от крупных загрязняющих частиц с возможностью периодической прочистки;
• обеспечение герметичного соединения с напольным покрытием;
• защита от неприятных канализационных запахов.

Материал, из которого изготавливают все компоненты сливного устройства, должен быть антикоррозийным, поэтому трап собран из пластиковых или нержавеющих металлических деталей, иногда – в комбинированном исполнении.

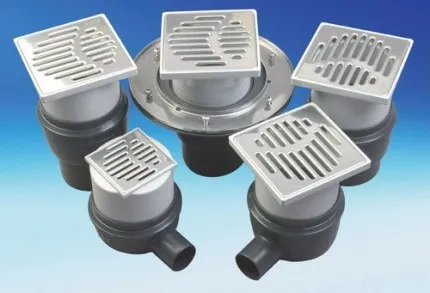

По внешней форме трап может быть овальным, круглым, прямоугольным или квадратным. Конструктивно это линейные, точечные и пристеночные устройства. Точечный трап возможно расположить в любой точке помещения. Линейные и пристеночные трапы применяются по ее краям и преимущественно в углах комнаты.

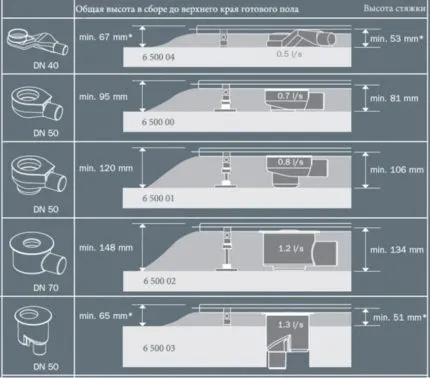

Форма и размеры трапов представлены целой линейкой от различных производителей. От самых простых надежных моделей до сложных конструкций с отсечкой и каскадом обратных сухих и мокрых клапанов. Для удобства разработаны некоторые стандарты по высоте изделия, которая подбирается в зависимости от толщины стяжки пола.

Большое значение имеет высота изделия – обычно она равняется уровню подъема пола

Изделие должно быть прочным, износостойким, не нарушающим герметичность напольного покрытия.

Сегодня производителями выпускаются трапы с изменяемой высотой конструкции, что значительно облегчает монтаж изделия.

Один из оптимальных вариантов для домашнего душа – пластиковый трап с решеткой из нержавейки, сухим затвором и гидрозатвором, боковым или прямым выпуском

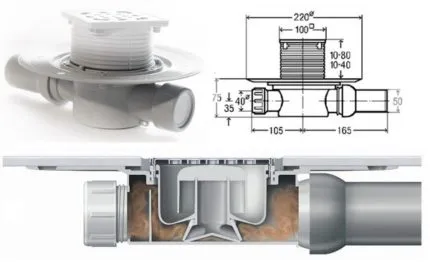

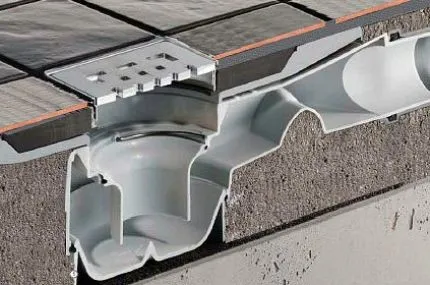

Внешне трап напоминает воронку, с одной стороны оснащенную фиксирующим фланцем, с другой – выпуском. Выпуски бывают одиночными или проходными (на случай, если в душевой кабинке подключено несколько устройств к одной трубе).

Каждый отвод заканчивается муфтой для соединения с трубопроводом. Внутри корпуса закреплен пропускной сифон с фильтрующей решеткой, являющийся гидрозатвором, предохраняющим от засоров и запахов. Иное строение имеют трапы-лотки.

При выборе трапа обратите внимание на размеры выпусков – они должны соответствовать диаметру входных отверстий в трубах. Лучше приобретать все в комплекте, а для надежности произвести пробную сборку.

Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов.

Сборная конструкция трапа позволяет при необходимости снимать верхние части и заменять их новыми, а также без ремонтных работ производить прочистку во время засора

Преимущества душа с встроенным сливом

Разнообразие лотков и трапов для сливных вод объясняется тем, что возникла потребность в душевых кабинках – не покупных, представляющих собой единую сборную конструкцию, а стационарных, без поддона и сложной электронной «начинки».

Устройство кабины отличается простотой и удобством: штанга с душем, плавно открывающиеся пластиковые двери-купе, нескользкий пол, покрытый керамической плиткой. Такое место для принятия водных процедур можно организовать самостоятельно, выложив пол и стены плиткой и правильно подключив коммуникации.

Даже без ограничительных бортиков и бордюров вода не вытекает за пределы кабинки, если правильно оборудовано напольное покрытие – с легким наклоном, обеспечивающим отток воды в сливное устройство

Почему владельцы просторных ванных комнат и тесных санузлов выбирают данный вариант душевой кабины? Она обладает массой достоинств:

• многообразие размеров и конфигураций;
• возможность размещения в нестандартных помещениях;
• создание уникального дизайна;
• легкость ухода и регулярной уборки;
• комфортное использование душа пожилыми людьми.

Одно из технических преимуществ – наличие аварийного слива. Во время форс-мажорных обстоятельств (аварии водопровода в своей квартире или у соседей сверху) вода будет уходить через трап, вмонтированный в керамическую плитку пола.

Поэтапная инструкция по установке трапа

Трап для отвода воды монтируют на самом первом этапе, во время прокладки труб, устройства стяжки и гидроизоляционного слоя. Вместе с коммуникациями подготавливают пол, срез которого напоминает слоеный пирог. Существует несколько вариантов пирога, на схеме представлен один из них.

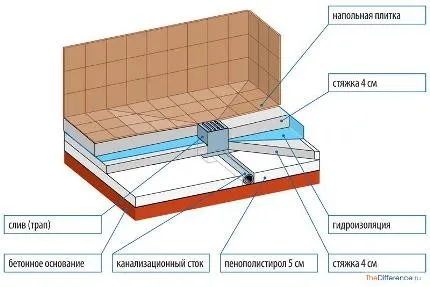

Канализационная труба проходит через теплоизоляционный слой пенополистирола, следовательно, трап «захватывает» два слоя стяжки и гидроизоляцию, а его верхний декоративный фланец располагается на керамической плитке

Этап #1: Подготовка материала и инструментов

Не нужно забывать, что монтаж трапа происходит параллельно строительным работам по возведению сложного гидроизолированного напольного покрытия, поэтому инструменты выбирают исходя из необходимости устройства того или иного слоя.

Например, для укладки стяжки понадобятся емкости для приготовления раствора, ручной инструмент для его нанесения и выравнивания (мастерки, уровни, терки). На любом этапе пригодится разметочный материал – рулетка, маркер, лазерный уровень, строительный нож.

На финишном этапе – укладке керамической плитки – потребуется ведро и дрель с насадкой для приготовления клеящего раствора, набор шпателей, правило для выравнивания, плиткорез и кусачки

Также потребуется различный материал, количество которого напрямую зависит от площади пола (как правило, она небольшая):

• листовой пенополистирол для теплоизоляции (толщиной 5 см);
• сухая цементно-песчаная смесь для устройства стяжки (на 1м² – 5 кг);
• гидроизоляционная мембрана, мастика (на 1м² – 3 кг), лента (10 см);
• комплект пластиковых труб, трап с крепежом и муфтами;
• плиточный клей (на 1м² – 5 кг);
• керамическая плитка с антискользящим покрытием;
• затирка, герметик.

Особое внимание уделите выбору сливного трапа: стандартные модели легко выдерживают вес более тонны и бесперебойно функционируют при температуре до +80ºС

Этап #2: Сборка конструкции трапа

Ремонтные работы необходимы в домах старой застройки, санузлы в которых уже облицованы кафельной плиткой. Если вы решили установить в ванной душевую кабинку с трапом, следует снять старое покрытие, заново обустроить новое, но уже со встроенными сливными коммуникациями. Для демонтажа потребуется перфоратор, зубило, молоток.

После уборки мусора должно остаться бетонное основание и канализационная труба для сбора сливов из ванны, раковин и унитаза. Если это чугунное изделие старого образца, его лучше сразу заменить новой пластиковой трубой, в которую можно врезать патрубок, идущий от трапа.

Для внутренних строительных работ предусмотрены сантехнические трубы серого цвета диаметром от 40 мм до 50 мм с возможностью врезки дополнительных патрубков

Стыки стен с полом и все углы нужно тщательно обработать гидроизоляционной мастикой, затем эту процедуру желательно проводить после каждого очередного слоя. Это предотвратит проникновение воды в нижние слои и появление неприятных последствий высокой влажности в помещении – очагов грибка и плесени.

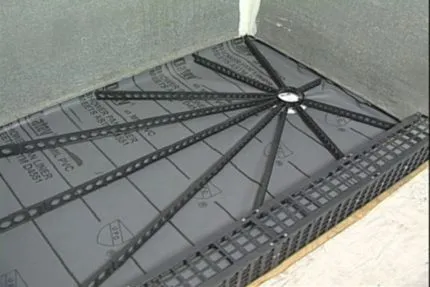

Производители сантехнического оборудования уже обратили внимание на проблему сбора использованной воды в душевой и выпускают уже готовые изделия для монтажа конструкции трапа.

В готовых системах душевого трапа рейки у них имеют различную толщину, которая постепенно уменьшается по мере приближения к сливному отверстию, обеспечивая уклон поверхности

Этап #3: Монтаж сливного отверстия трапа

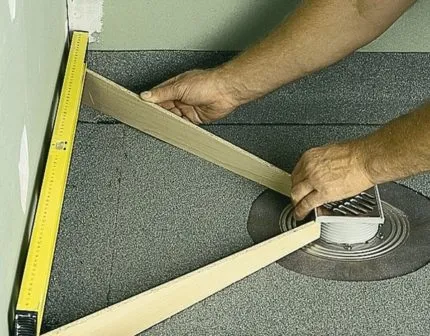

Чтобы правильно расположить трап, потребуются расчеты. Находим место врезки патрубка в канализационную трубу и от него проводим прямую к точке установки сливного устройства. Будет непрофессионально, если его отверстие будет находиться на краю или посередине плитки.

Некоторые декоративные элементы соответствуют размерам небольших керамических элементов – в этом случае фланец устанавливаем вместо одной плитки. Если керамические квадраты или прямоугольники крупные, монтируем трап на стыке двух-четырех элементов.

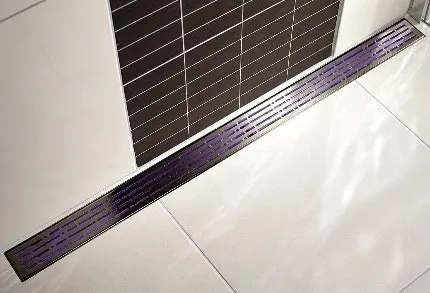

Узкие длинные декоративные решетки называются лотками. Их чаще всего монтируют вдоль стены или вдоль пластикового ограждения, в отличие от квадратных аналогов, которые размещают и посередине кабинки

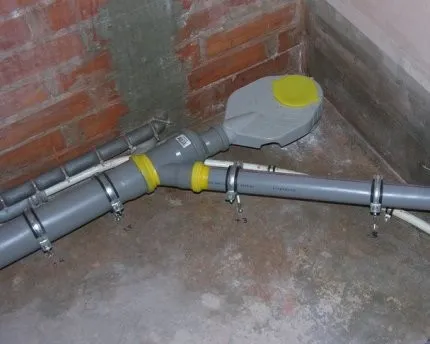

Отвод трапа врезаем в канализационную трубу, обрабатывая места соединений силиконовым герметиком. Если необходимо присоединить сливную трубу из кухни, ванны или стиральной машинки, используем вместо обычной модели проходное устройство с двумя выходами.

На этом же этапе для дополнительной теплоизоляции укладываем на пол гранулированный или экструдированный пенополистирол, аккуратно вырезая контуры для всех канализационных элементов.

Если слой теплоизоляции не нужен, делаем песчано-цементную стяжку, и тогда пластиковые элементы коммуникаций будут замурованы в цементном слое

Этап #4: Устройство стяжки с уклоном

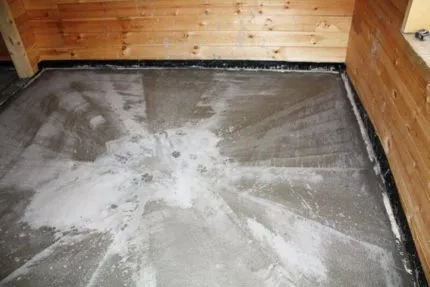

Замешиваем песчано-цементный раствор и начинаем выкладывать его на листы пенополистирола плотным слоем толщиной 35-40 мм. Вдоль стен можно положить пластиковые бордюры, которые в дальнейшем, при созревании стяжки, сыграют роль деформационных швов. Но лучшим материалом вдоль стены будет демпферная лента, выпускающаяся в двух вариантах: само клеящаяся и простая.

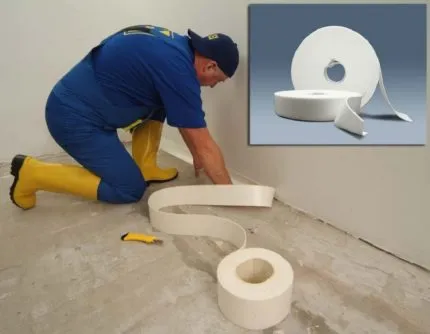

Для однослойных и двуслойных стяжек подойдет лента шириной 100 мм. А для сборных конструкций нужно использовать ленту шириной 150 мм

Демпферные ленты отличает низкая теплопроводность, повышенный уровень водонепроницаемости, стойкость к резким перепадам температур и долговечность. После решения вопроса со стыком пола и стены на первый план выходят бетонные работы с устройством уклона в сторону сливного отверстия.

Одно из главных условий облицовки пола – наклон в направлении сливного отверстия. Если оно находится в центре, все края стяжки необходимо приподнять примерно на 5 мм

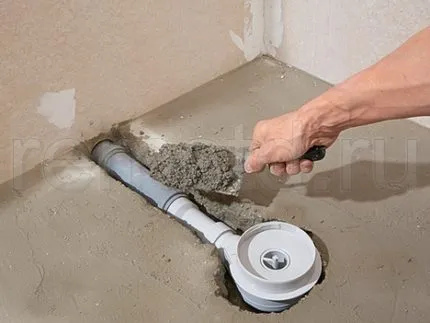

Цемент укладываем так, чтобы он полностью скрыл сливное устройство, кроме фланцевого круга. Чтобы поверхность была более ровной, используем правило – приспособление, напоминающее большую линейку.

Над стяжкой должна быть видна только верхняя часть трапа – оголовок сифона и декоративная решетка, которая будет находиться на одном уровне с керамической плиткой

Рекомендации по устройству наклона – 1см на 1м площади пола. Если трап расположен вдоль стены, наклон уходит в одну сторону – к месту расположения стока.

Этап #5: Гидроизоляция пола

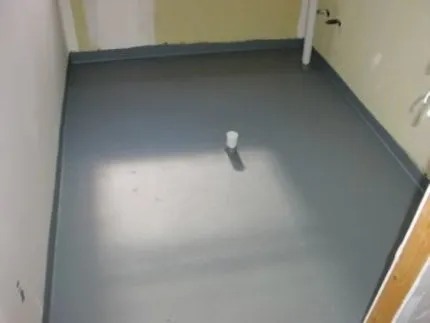

Ждем 3-4 дня, пока стяжка подсохнет, затем настилаем гидроизоляционный слой. Сначала вырезаем большой кусок мембраны (изопласта) с отверстием посередине, подкладываем его под выходящий наружу фланец и фиксируем винтами по окружности.

Дополнительно гидроизолируем углы, стыки и всю площадь душевой кабины. Наплавляем материал путем разогрева, в результате в критических местах получается плотный, надежный слой мембраны.

Вместо оклеечного гидроизоляционного материала можно использовать битумно-полимерную или битумно-каучуковую обмазочную мастику – «Эластомикс», «Эластопаз», «Технопрок». Ее наносят после обработки грунтовкой («Церезит»), нанося 2-3-сантиметровым слоем на пол и стены по периметру

К корпусу трапа присоединяем верхнюю часть – сифон с декоративной решеткой, не забыв положить между ними резиновое уплотнительное кольцо. Решетку в дальнейшем можно снимать, чтобы получить доступ к внутренней части трапа.

В результате должен получиться толстый водонепроницаемый слой, на который необходимо залить еще один слой стяжки. Если отверстие слива находится в центре, по диагоналям от углов располагаем направляющие так, чтобы нижний угол сходился у трапа, а готовый треугольник заполняем песчано-цементной смесь.

Решетку на время прикрываем куском гидроизоляции, чтобы цемент не попал внутрь сифона. Разравниваем уложенную смесь с легким наклоном в сторону центра.

Затвердевающий цемент время от времени увлажняем и разравниваем теркой. Деревянные направляющие вынимаем, заделываем бороздки цементом, а пластиковые или полипропиленовые можно оставить в стяжке, чтобы в дальнейшем они играли роль деформационных швов

Этап #6: Укладка керамической плитки

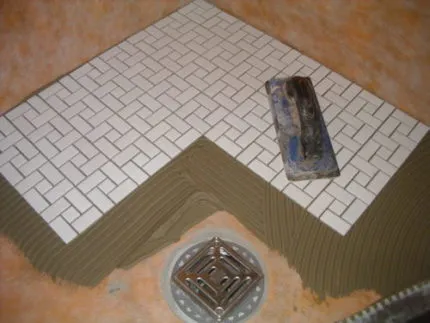

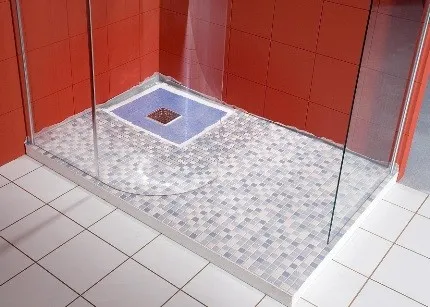

Поверхность пола будет выглядеть привлекательнее, если керамическую плитку начнем класть по направлению от трапа к стенам. При необходимости части элементов, окружающих сливное отверстие, необходимо аккуратно подрезать. Особенно сложно производить обрамление трапа, если его внешняя часть имеет круглую форму. При правильных расчетах плитку возле стены подрезать не придется.

В городских квартирах при устройстве душевой кабинки необходимо ориентироваться на высоту канализационных труб. Если они проложены высоко, для устройства трапа пол придется поднимать, в результате чего получится своеобразный подиум

Керамику монтируют обычным способом: на цементную поверхность наносят слой клея, разравнивают его шпателем и поочередно укладывают плитку. Спустя сутки, когда клей подсохнет, можно делать затирку, но использовать необходимо только водостойкие затирочные материалы.

Ширина затирочных швов – не более 3 мм. Если техника укладки не нарушена, решетка слива будет находиться на одном уровне с уложенной плиткой.

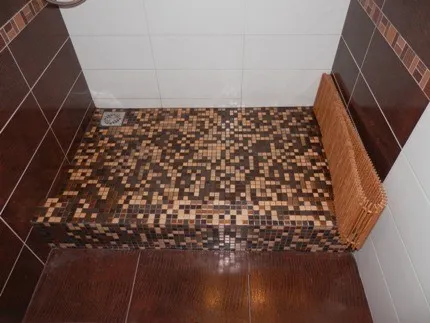

Существует множество видов напольной керамической плитки разных размеров, но иногда имеет смысл выбрать мозаику, для затирки которой используют смесь на эпоксидной основе

Видео-инструкция по укладке мозаики поможет выполнить работы быстро и правильно:

Как правильно установить сливной лоток?

Вместо трапа круглой или квадратной формы часто используют лоток – продолговатое узкое сливное устройство. Его установка требует внимания и четкого следования инструкции. Компании-производители наряду с печатными сопроводительными документами стали выпускать видео-ролики, которые демонстрируют в доступной форме все этапы монтажа. Представляем вашему вниманию один из примеров – видео-инструкцию по установке лотка AlcaPlast:
