Как сделать солнечную батарею из транзисторов своими руками —

Каждый год альтернативные источники электроэнергии становятся все более популярными, в частности, благодаря постоянному увеличению тарифов на электроэнергию. Люди ищут нетрадиционные источники питания, потому что не могут подключиться к сетям общего пользования.

Содержание:

• Подходящие подручные материалы
• Этапы изготовления транзисторной модели
  • Подбор деталей
  • Подготовка
  • Проверка
  • Сборка

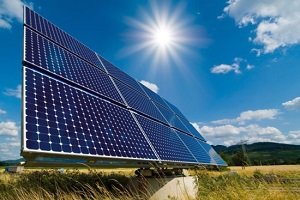

Наиболее востребованными на рынке альтернативных источников питания являются солнечные батареи. Эти источники используют эффект получения электрического тока при воздействии солнечной энергии на полупроводниковые структуры, изготовленные из чистого кремния.

Первые солнечные фотопластины были слишком дорогими, их использование для получения электроэнергии не было рентабельным. Технологии производства кремниевых солнечных батарей постоянно совершенствуются и сейчас можно приобрести солнечную электростанцию для дома по доступной цене.

Энергия света бесплатна, и если мини-электростанции на кремниевых элементах будут достаточно дешевы, то такие альтернативные источники питания станут рентабельными и получат очень широкое распространение.

Подходящие подручные материалы

Многие горячие головы задают себе вопрос: а можно ли изготовить солнечную батарею из подручных материалов. Конечно же, можно! У многих со времен СССР сохранилось большое количество старых транзисторов. Это наиболее подходящий материал для создания мини-электростанции собственными руками.

Также можно изготовить солнечную батарею из кремниевых диодов. Еще одним материалом для изготовления солнечных батарей является медная фольга. При применении фольги для получения разницы потенциалов используется фотоэлектрохимическая реакция.

Этапы изготовления транзисторной модели

Подбор деталей

Наиболее подходящими, для изготовления солнечных батарей, являются мощные кремниевые транзисторы с буквенной маркировкой КТ или П. Внутри они имеют большую полупроводниковую пластину, способную генерировать электрический ток под воздействием солнечных лучей.

Совет специалистов: подбирайте транзисторы одного наименования, так как у них одинаковые технические характеристики и ваша солнечная батарея будет стабильнее в работе.

Транзисторы должны быть в рабочем состоянии, в противном случае толку от них не будет.

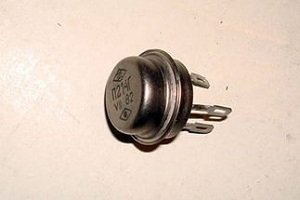

На фото представлен образец такого полупроводникового прибора, но можно взять транзистор и другой формы, главное, он должен быть кремниевым.

Следующий этап – это механическая подготовка ваших транзисторов. Необходимо, механическим путем, удалить верхнюю часть корпуса. Проще всего произвести эту операцию с помощью небольшой ножовки по металлу.

Подготовка

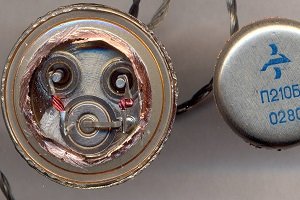

Зажмите транзистор в тисках и аккуратно сделайте пропил по контуру корпуса. Вы видите кремниевую пластину, которая будет выполнять роль фотоэлемента. Транзисторы имеют три вывода – базу, коллектор и эмиттер.

В зависимости от структуры транзистора (p-n-p или n-p-n), будет определена полярность нашей батареи. Для транзистора КТ819 база будет плюсом, эмиттер и коллектор минусом.

Наибольшая разница потенциалов, при подаче света на пластину, создается между базой и коллектором. Поэтому в нашей солнечной батарее будем использовать коллекторный переход транзистора.

Проверка

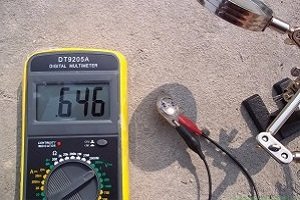

После спиливания корпуса транзисторов их необходимо проверить на работоспособность. Для этого нам необходим цифровой мультиметр и источник света.

Базу транзистора подключаем к плюсовому проводу мультиметра, а коллектор к минусовому. Измерительный прибор включаем в режим контроля напряжения с диапазоном 1В.

Направляем источник света на кремниевую пластину и контролируем уровень напряжения. Оно должно быть в пределах от 0.3В до 0.7В. В большинстве случаев один транзистор создает разницу потенциалов 0.35В и силу тока 0.25 мкА.

Для подзарядки сотового телефона нам необходимо создать солнечную панель примерно из 1000-ти транзисторов, которая будет выдавать ток в 200-ти мА.

Сборка

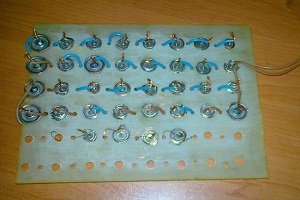

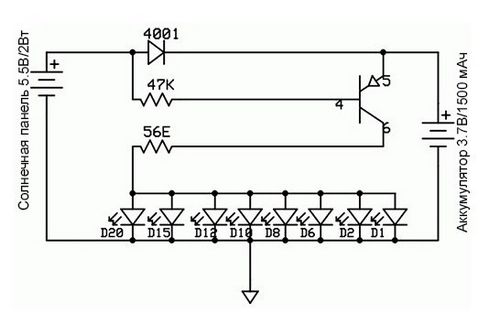

Собирать солнечную батарею из транзисторов можно на любой плоской пластине из материала, не проводящего электричество. Все зависит от вашей фантазии.

При параллельном соединении транзисторов увеличивается сила тока, а при последовательном повышается напряжение источника.

Кроме транзисторов, диодов и медной фольги для изготовления солнечных батарей можно использовать алюминиевые банки, например, пивные, но это будут батареи нагревающие воду, а не вырабатывающие электроэнергию.
