Солнечный коллектор своими руками: как собрать и изготовить

Хотя альтернативные источники тепла достаточно эффективны и экономичны в использовании, они не могут занять место традиционных источников отопления из-за высокой стоимости. Например, стоимость стандартного солнечного коллектора с площадью 1,66 кв. м. значительно выше, чем у традиционных источников отопления.

Содержание:

• Принцип работы
  • Схема работы
  • Плоский водяной коллектор
  • Как изготовить самому
    • Процесс изготовления
    • Заключение, отзывы, советы

Принцип работы

В основе работы данного агрегата лежит абсорбция тепловой энергии солнца и передача ее теплоносителю практически без потерь. Прием энергии осуществляет т.н. приемник, в качестве которого выступают металлические трубки, выкрашенные в черный или темно-коричневый цвет. В качестве теплоносителя — вода, в очень редких случаях — воздух.

Темный цвет используется для усиления абсорбции, так как именно он позволяет интенсивно накапливать тепло.

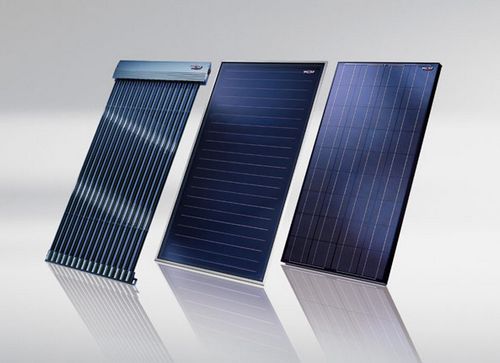

Исходя из конструктивных особенностей, выделяют следующие типы солнечных коллекторов:

• воздушные;
• водяные.

В свою очередь водяные коллекторы подразделяются на:

• вакуумные;
• плоские.

Вне зависимости от конструкции, все коллекторы, по сути, это простая металлическая панель, заключенная в герметичный бокс, принимающая, аккумулирующая и передающая тепловую энергию.

Для усиления теплоотдачи приемник оснащается ребрами, а сам бокс теплоизолируется специальными материалами. Лицевая сторона представлена в виде прозрачного стекла, исключающего задержание солнечной энергии, по бокам —  проем с фланцем, куда может подключаться либо другая панель, либо воздухоотвод.

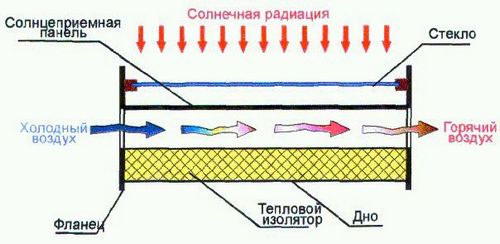

Схема солнечного коллектора:

Установка солнечных коллекторов рациональна только в случае использования нескольких панель. От одной теплоотдача будет минимальной. Для нагнетания теплого воздуха из коллектора понадобится мощный вентилятор, так как сам по себе он не будет двигаться.

Принципиальная схема воздушной системы показана ниже на рисунке:

Схема работы

Изготовить такой коллектор очень просто, но «самоделки», даже в количестве нескольких экземпляров, не обеспечат  дом необходимым объемом горячей воды, особенно в пасмурную погоду. Для того, чтобы в доме было не только отопление, но и ГВС, рекомендуем установить накопительный водонагреватель. Какой выбрать для дачи – вы узнаете в соответствующей статье.

Плоский водяной коллектор

Это самый простой вид оборудования, который несложно сделать своими руками даже без предварительной подготовки. В данном случае корпус изготавливается из металла или алюминия, куда вставляется тепловой приемник — пластина  с врезанным медным змеевиком. Пластина покрыта черным цветом для усиления абсорбции, а в качестве крышки используется обычное оконное стекло. С нижней стороны сделана теплоизоляция на пластине, которая выступает прослойкой между приемником и дном корпуса.

Конструкция данного типа коллектора включает в себя следующие элементы:

1. Приемник – пластина, окрашенная в черный цвет, абсорбирующая тепло и передающая его теплоносителю.
2. Стекло предназначено для выполнения сразу 3х задач:

• защиты от ветра, осадков и мусора;
• исключение выветривания тепла из бокса;
• пропуск ультрафиолетовых лучей к приемнику.

Вся конструкция должна быть полностью герметичной, в противном случае тепло будет выходить сквозь щели и оставшегося объема будет недостаточно для нагрева теплоносителя.

Учитывая простоту конструкции и минимум материалов, в соотношении цена-качество данный вид является самым популярным и выгодным.

Использовать такие типы обогревателей целесообразно лишь в южных и юго-восточных регионах, где количество солнечных дней превышает 60% за год. При снижении температуры эффективность обогревателя снижается до минимума ввиду высоких теплопотерь через корпус.

Как изготовить самому

Перед тем, как приступить к собственно изготовлению, необходимо определить размер будущего агрегата. Здесь действует золотое правило – чем больше, тем лучше. Понятно, что размер коллектора будет ограничен площадью крыши, но лучше задействовать ее по максимуму, чтобы этот обогреватель стал действительно эффективным альтернативным оборудованием.

Для корпуса устройства лучше всего подойдет древесина с минимальным коэффициентом теплоотдачи. На слой коробки следует положить теплоизоляцию. Это может быть минвата или пенопласт слоем не менее 5-7 см. В качестве крышки используется обычное оконное стекло – толщина в данном случае не важна. Самым простым материалом для будущего коллектора станет старая оконная рама с сохранившимся стеклом. Единственное, что от вас потребуется – сделать приемник и змеевик.

Как сделать коллектор из балконной двери:

Перечень материалов для приемника очень обширен, но наиболее популярными являются:

• медная тонкостенная трубка, которая легко гнется и принимает любую нужную форму;
• полимерные трубы с тонкой стенкой и небольшим диаметром;
• полиэтиленовые трубы для водопровода минимального диаметра;
• теплообменник от б/у холодильника;
• панельный радиатор;
• обычный садовый шланг.

Любой из перечисленных материалов должен быть выкрашен в черный цвет. Повторимся, это необходимо для увеличенного и ускоренного накопления солнечной тепловой энергии и передачи ее теплоносителю.

Некоторые умельцы умудряются использовать самые неподходящие материалы для приемника, начиная от бутылок ПВХ и заканчивая банками из-под пива или кока-колы. Это не самое рациональное решение, которое обеспечит лишь 25-30% передачи тепла.

Процесс изготовления

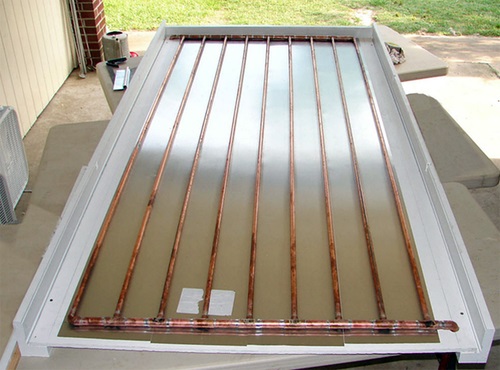

Собираете деревянный корпус без верхней крышки. На дно укладываете теплоизоляцию – минеральную вату, пенопласт, полистирол и т.д., сверху закрываете металлическим листом, который должен по площади соответствовать габаритам деревянного корпуса. Это основа приемника, которую следует окрасить в черный цвет.

Далее укладываются соединенные между собой трубки в виде змейки. Доказано, что это самое оптимальное расположение труб, обеспечивающее свободное движение теплоносителя в течение длительного времени.

Медные трубки являются наиболее подходящим вариантом, поскольку отличаются высокой степенью теплоотдачи.

Крепите трубки к основанию металлическими скобами, прикручиваете проволокой или выбираете иной, приемлемый для себя способ. Выводите за пределы коробки 2 штуцера, к которым будет подведена вода.

Учитывая то, что данный вид именуется плоским, закрывается он герметично стеклом. Нигде не должно быть ни зазоров, ни щелей, ни неплотно прилегающей створки.

Стекло можно заменить на прозрачный сотовый поликарбонат, который более устойчив к осадкам, не разобьется при ливне или граде и не лопнет при сильном снегопаде.

После того, как вся конструкция собрана, устанавливаете ее на крышу под углом 30-450 и подключаете посредством штуцеров к емкости с водой. Если речь идет о небольшом объеме бака, можно создать естественную циркуляцию воды, но лучше установить циркуляционный насос, которые обеспечивает принудительное движение воды по замкнутой системе.

Работа солнечного коллектора с циркуляционным насосом:

Заключение, отзывы, советы

Солнечные коллекторы – один из немногих видов отопительного оборудования, эксплуатация которого не обходится владельцам даже в несколько копеек.  Использование солнечной энергии для отопления дома и подогрева воды – идеальное решение для тех, кто привык рационально использовать бюджет.

К сожалению, такой способ подходит далеко не всем. В северных, западных и восточных регионах такое приобретение нецелесообразно ввиду малого количества солнечных дней. Зато для жителей южных районов этот вариант идеален, главное – оптимальная теплоизоляция корпуса. В этом случае можно говорить даже об отоплении дома в холодное время года.
