Как сделать внутреннюю разводку водопровода в частном доме своими руками: монтаж, схема, полезные советы

Хотите установить внутреннюю разводку водопровода в частном доме своими руками, но не знаете, с чего начать? В нашей статье вы найдете монтажную схему и подробные инструкции, как провести разводку водопровода в доме самостоятельно. Узнайте, как правильно выбрать материалы и инструменты для монтажа водопровода и сделайте это без лишних затрат и сложностей. Создайте комфортные условия жизни в вашем доме с помощью правильной внутренней разводки водопровода.

Содержание

• 1 Выбор схемы разводки
• 2 Основные узлы схемы
• 3 Последовательность схемы водоснабжения
• 4 Выбор труб
  • 4.1 Диаметр коммуникаций
  • 4.2 Материал труб
• 5 Принципы работы и полезные советы

Разводка водопровода в частном доме своими руками может осуществляться от центрального водопровода или от скважины (колодца). Принципы ее создания, основные узлы системы в каждом из этих случаев фактически не отличаются.

Выбор схемы разводки

Существует два способа подведения воды к точкам потребления, и выбор схемы разводки водопровода в частном доме своими руками зависит от параметров системы, а также от интенсивности водопотребления (постоянное или периодическое проживание, количество жильцов и пр.).

Последовательное соединение

Такое соединение также называют тройниковым. Кран, душ и другие точки подключаются последовательно. Такой способ требует использования меньшего количества материалов (труб, фитингов и др.), поэтому является более дешевым.

Недостатком последовательного соединения при разводке водопровода является вероятность снижения напорного давления в наиболее удаленных точках при единовременном использовании нескольких точек водозабора.

Коллекторное соединение

Коллекторное (или параллельное) соединение представляет собой организацию коллектора (или двух коллекторов – горячего и холодного водоснабжения), к которому подсоединяются линии, ведущие к каждой водозаборной точке. Для реализации подобной схемы потребуется большее количество труб, однако ее принцип работы позволяет обеспечить стабильное давление.

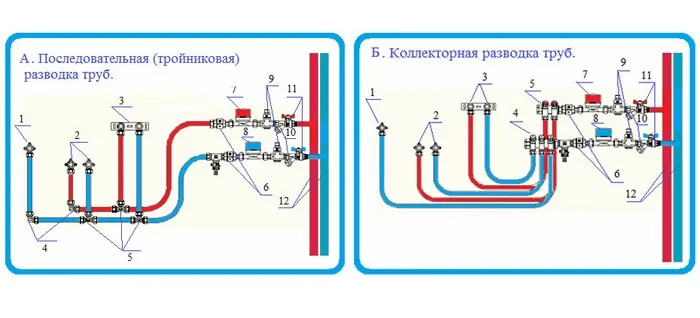

Тройниковая и коллекторная схемы разводки воды в доме

Есть и дополнительные нюансы при выборе принципа подачи воды. Монтаж водопровода в частном доме своими руками может выполняться двумя способами:

• «Глухие» линии, заканчивающиеся тупиком (заглушкой). Такая схема разводки водопровода в доме более экономична, однако при подаче горячей воды она может создавать некоторые неудобства – при открывании крана необходимо выждать определенное время, пока жидкость дойдет до заглушки, и только после этого в кране появится горячая вода.
• Циркуляционные замкнутые линии практичнее и удобнее, однако, для реализации такого проекта потребуется не только большее количество труб, но и специальный циркуляционный насос.

Специалисты признают наиболее рациональным комбинированный вариант, в котором «глухая» разводка холодной воды сочетается с циркуляционной линией горячего водоснабжения.

Основные узлы схемы

Схема разводки воды в частном доме, точнее, та ее часть, которая отвечает за подачу воды в дом, состоит из следующих основных узлов:

• перекачивающий агрегат для колодца или скважины,
• ниппель (переходник),
• предотвращающий обратный ход воды обратный клапан,
• трубопровод,
• фильтрующее оборудование (один или несколько различных фильтров в зависимости от качества воды),
• запорная арматура,
• гидроаккумулятор,
• пятерник (штуцер) для подключения основных элементов и приборов (манометр, реле давления, трубы).

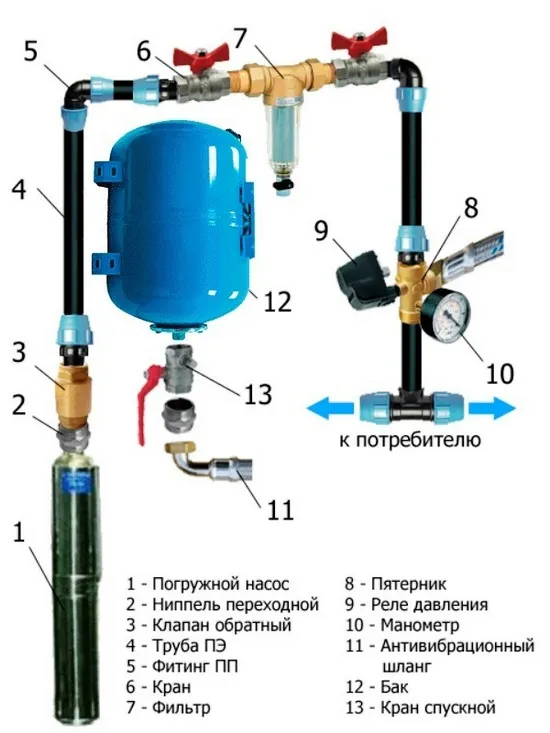

Элементы водопроводной системы загородного дома со скважиной

Последовательность схемы водоснабжения

Для того, чтобы представить наглядно, как выполнятся разводка воды в частном доме своими руками, можно рассмотреть ход коммуникаций от источника до конечной точки.

1. Индивидуальный водный узел (колодец или скважина) оснащается перекачивающим оборудованием, выбор которого осуществляется по следующим принципам:

• для глубоких артезианских скважин могут использоваться только погружные насосы,
• для узких каналов и обсадных труб – только поверхностные агрегаты, в том числе, и насосные станции,
• в остальных случаях выбор между погружным и наружным оборудованием осуществляется в зависимости от технических характеристик конкретных моделей и условий эксплуатации.

2. Трубопровод, подводящий воду к дому, обычно прокладывается под землей. Глубина траншеи обычно выбирается с учетом глубины промерзания почвы в данном регионе. В качестве дополнительной защиты от промерзания коммуникации снабжаются теплоизоляционным слоем.

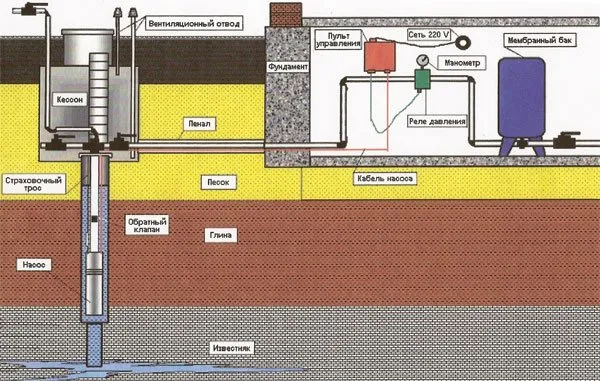

Проведение водопровода в дом из скважины с кессоном

3. Точка ввода трубопровода в дом заслуживает особого внимания.

• Во-первых, отверстие для трубы делается с большим запасом – зазор не менее 150 мм со всех сторон. Это позволяет избежать деформации и разрушения коммуникаций, если со временем стена станет проседать или деформироваться.
• Во-вторых, небольшой участок трубы, находящийся между подземными и защищенными грунтом коммуникациями и внутренней разводкой в теплом помещении, находится на открытом воздухе. В этом месте наиболее высок риск промерзания трубопровода, поэтому требуется хорошая теплоизоляция.

4. Гидроаккумулятор и приборы контроля устанавливаются, как правило, в подвальном, цокольном помещении или на первом этаже рядом с точкой входа трубопровода в дом. Чисто технически разместить такое оборудование было бы более правильным в самой высокой точке, однако с точки зрения практичности и удобства использования нижние уровни подходят больше. Следует только учитывать необходимость подъема воды на верхние этажи при настройке реле давления.

Гидроаккумулятор предназначен для стабилизации давления в коммуникациях и предотвращения частых включений (и, соответственно, быстрого изнашивания) перекачивающего оборудования.

Узел управления и контроля включает в себя манометр, реле давления и реле сухого хода, которое предотвращает захват воздуха и образование воздушных пробок в системе при снижении уровня воды в скважине или колодце.

5. Системы фильтров комплектуются, в зависимости от необходимости, приспособлениями для:

• предварительного грубого удаления крупных частиц примесей (подробнее про магистральные фильтры для воды в частный дом),
• тонкой очистки,
• снижения содержания железа,
• умягчения воды.

После выполняется разводка водопровода в частном доме своими руками по выбранной схеме. Для коллекторной схемы это может выглядеть так:

• Сразу за гидроаккумулятором идет тройник вместе с запорным краном. Тройник делит поток воды на два направления — в дом и для других нужд (полив, мойка машины и др.);
• Подключается фильтр глубокой очистки;
• Далее идет тройник, от которого разводка труб водоснабжения в частном доме делится на трубу для холодной воды, которая сразу идет к коллектору ХВС, и на трубу, по которой вода будет идти в бойлер или другой водонагреватель, для нагрева. После нагрева вода отправляется в коллектор для горячей воды.

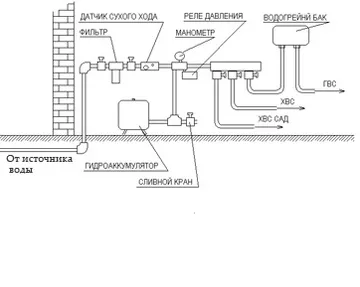

На фото схема разводки воды в частном доме

Важно: Проводя монтаж водоснабжения в частном доме своими руками по коллекторной схеме, необходимо устанавливать запорные вентили на каждую точку потребления воды.

Выбор труб

Диаметр коммуникаций

При проведении водопровода в частный дом своими руками правильно выбранный диаметр труб позволит обеспечить экономичность на этапе монтажа системы, а также избежать неприятного шума при движении воды по коммуникациям.

Для расчета параметров линий, подводящих воду к точкам потребления отправной точкой служит общая протяженность каждой линии:

• для ответвления длиной менее 10 метров можно использовать трубы диаметром 16-20 мм,
• для веток около 30 метров – диаметром 25 мм,
• для самых длинных линий более 30 метров необходимы трубы с максимальным диаметром – 32 мм.

Важно: Особое внимание следует уделить выбору диаметра коллекторной трубы. Недостаточная величина может стать причиной нарушений в работе в системе.

Разводка воды в частном доме от коллектора рассчитывается, исходя из того, что каждый кран имеет пропускную способность около 5 литров в минуту. После этого ориентировочно подсчитывают, сколько воды забирается одновременно из всех точек в пиковые моменты и выбирают диаметр коллектора:

• 25 мм для расхода 30 л/мин,
• 32 мм для 50 л,
• 38 мм для 75 л.

Материал труб

Прокладка водопровода в частном доме позволяет использовать трубы из различных материалов, каждый из которых имеет свои преимущества, недостатки и особенности эксплуатации.

• Медные трубы довольно дороги, однако их эксплуатационные качества – вне конкуренции. Они устойчивы к коррозии, прочны и долговечны.
• Металлопластиковые изделия представляют собой

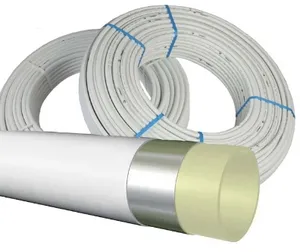

  Металлопластиковые водопроводные трубы

  алюминиевые трубы с полиэтиленовым покрытием с внешней и внутренних сторон. Такая слоистая структура позволяет обеспечить антикоррозионную стойкость и прочность. Преимуществом металлопластиковых конструкций является также устойчивость к образованию отложений. Ограничения по применению таких коммуникаций накладывает их низкая устойчивость к высоким температурам – трубы выдерживают не более 95° C. В связи с этим их рациональнее использовать для системы ХВС.

• Стальные трубы можно было бы назвать идеальным сочетанием хороших эксплуатационных характеристик и приемлемой цены, если бы не их подверженность коррозии. При монтаже водопровода из таких изделий к тому же придется нарезать на каждом отрезке резьбу, поскольку никаких специальных приспособлений для соединения стальных труб не существует. В последнее время они все реже и реже используются при разводке водопровода в загородном доме.
• Полипропиленовые коммуникации долговечны и практичны. При этом их можно отнести к экономически выгодным решениям. Единственное неудобство – для монтажа потребуется специальное оборудование. Но надо отметить, что оборудование это недорогое, а пользоваться им быстро научится практически каждый.

Если вы решили остановиться на полипропилене, вам будет полезно знать, как сваривать полипропиленовые трубы.

Подробнее о разнице между коллекторной и тройниковой схемами разводки водопровода читайте тут.

Так как вам понадобятся фильтры грубой очистки воды, то советуем ознакомиться с их видами.

Принципы работы и полезные советы

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

• В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
• Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
• При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
• Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

• Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
• Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
• Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
• Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Как подключить водопровод в частном доме?

Для подключения водопровода в частном доме необходимо следующее:

1. Определиться с местом подключения: водопровод можно подключить к городскому водоснабжению через городскую сеть или создать собственную скважину или колодец.

2. Получить разрешение: в зависимости от места подключения может потребоваться получение разрешения от муниципальных органов.

3. Определиться с материалами: для монтажа водопровода необходимы трубы, фитинги, краны и другие комплектующие.

4. Провести монтаж: монтаж водопровода выполняется специалистами или самостоятельно с учетом технических требований.

5. Протестировать систему: после монтажа необходимо протестировать водопровод, чтобы убедиться в его надежности и эффе

Подключение водопровода в частный дом является сложным процессом, требующим высокой квалификации и знаний в области инженерных сетей. Для подключения водопровода вам может понадобиться следующее:
