Людям, владеющим дачами и частными усадьбами, зачастую приходится сталкиваться с необходимостью создания дренажной системы, предназначенной для эффективного сброса грунтовых и дождевых вод с участка, а также удаления стоков без крупных частиц.

  1. Как устроена и выглядит на схемах и картинках система дренажа, обустроенная своими руками?
  2. Как самому сделать из канализационной перфорированной и уложить вокруг дома?
  3. Технология, как правильно делается дренаж для канализации на дачной и садовой территории
  4. Что нужно, чтобы ставить?
  5. Как закладывать в канаву, устанавливать и соединять для отвода воды?
  6. Советы и правила по монтажу и укладке

Как устроена и выглядит на схемах и картинках система дренажа, обустроенная своими руками?

Сухость на участке просто и дешево. Как сделать дренаж из канализационных труб?Дренажная система прокладывается вокруг дома или по периметру земельного участка и может быть двух типов:

  1. Открытая, состоящая из сети прорытых канав и служащая для осушения почвы в сезон паводков и выпадения осадков.
  2. Закрытая, заглублённая в землю, с расположенными на дне траншеи дренирующими элементами, которая служит для отведения грунтовых вод. В качестве дренажных приспособлений в такой системе могут применяться:

    • водопроницаемые засыпки;
    • лотки для собирания воды с отверстиями или без них;
    • специальные дренажные трубы.

Для самостоятельного монтажа системы осушения применяют пластиковые трубы (дрены) с перфорацией — небольшими отверстиями, обеспечивающими попадание влаги в магистраль непосредственно из почвы. Дрены укладывают на слой дренажа в траншею, размер которой должен превышать диаметр трубы примерно на 40 см.

Справка! В качестве дренажных материалов применяют гравий, мелкий щебень и песок.

Для дополнительной защиты магистрали от засорения, предотвращения заиливания труб и увеличения срока их службы используют дрены, обёрнутые полотном из геотекстиля либо кокосовым волокном. Последние пользуются особой популярностью благодаря своим высоким защитным и эксплуатационным свойствам.

Трубы располагают под уклоном, обеспечивая стекание вод либо в специальный сборник (для стоков — в фильтрационный колодец или септик), либо в водоём за пределами участка.

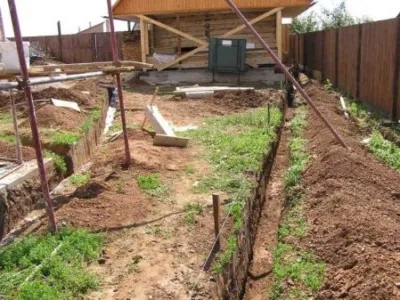

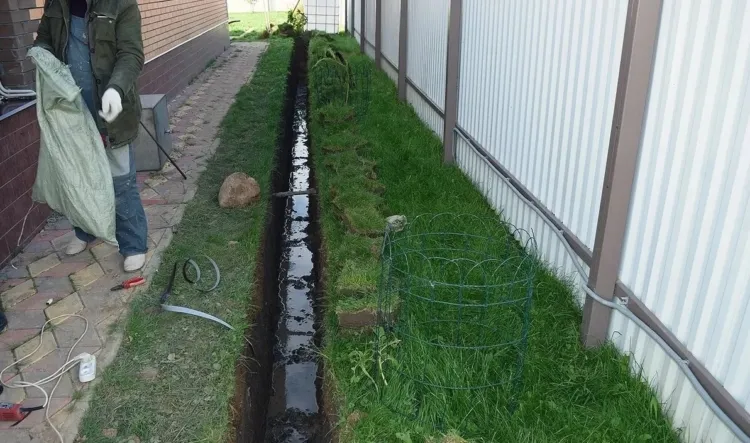

Дренажная траншея открытого типа:
Сухость на участке просто и дешево. Как сделать дренаж из канализационных труб?

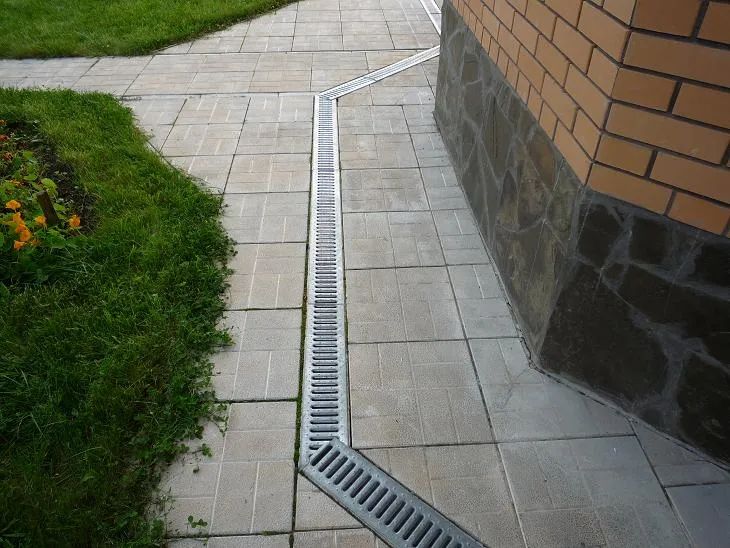

Один из вариантов открытого дренажа в окончательном виде:
Сухость на участке просто и дешево. Как сделать дренаж из канализационных труб?

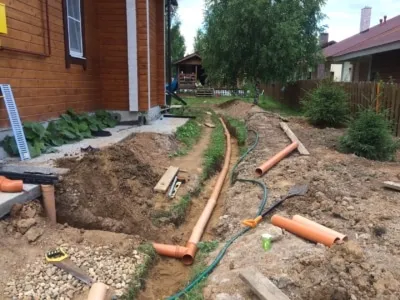

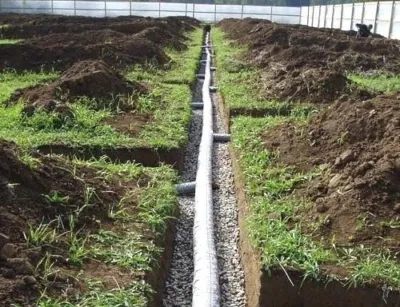

Укладка труб дренажа закрытого типа:
Сухость на участке просто и дешево. Как сделать дренаж из канализационных труб?

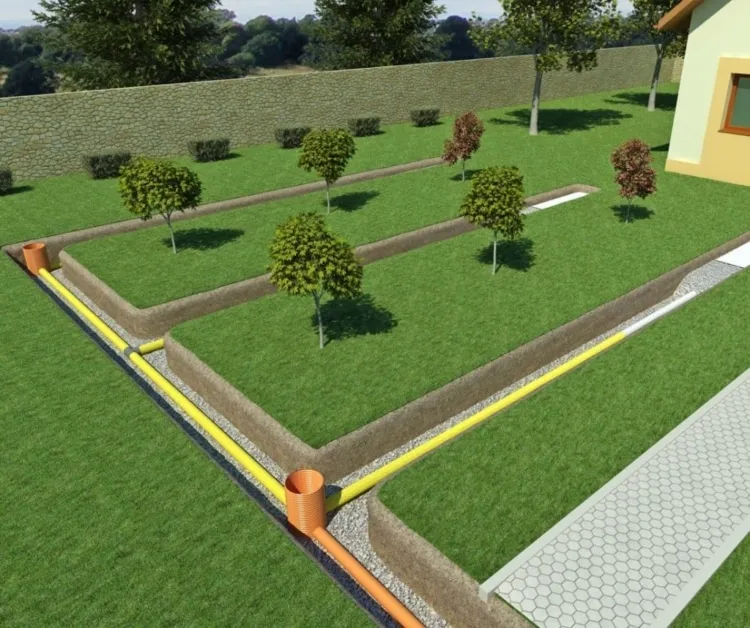

Вариант схемы расположения закрытого дренажа:
Сухость на участке просто и дешево. Как сделать дренаж из канализационных труб?

Как самому сделать из канализационной перфорированной и уложить вокруг дома?

Приобрести дрену можно в любом строительном магазине, но если в хозяйстве имеется канализационная труба из поливинилхлорида (ПВХ), её вполне можно использовать для изготовления дренажной. Для этого поверхность изделия необходимо покрыть сетью мелких круглых либо щелеобразных отверстий при помощи соответствующего инструмента:

  • дрели;
  • дисковой пилы.

Внимание! Чтобы труба не забивалась, при просверливании отверстий дрелью важно учитывать, что их диаметр должен быть меньше минимального размера частиц гравия либо щебня, применяемых в качестве дренажного материала.

Как правильно работать с дрелью:

  1. подобрать подходящее по размеру сверло (оптимальный диаметр отверстий — 5 мм);
  2. равномерно разметить поверхность трубы, определив места для сверления на расстоянии около 10 см друг от друга;
  3. взять инструмент и просверлить в пластике отверстия.

Сухость на участке просто и дешево. Как сделать дренаж из канализационных труб?Работа с дисковой пилой:

  1. взять инструмент, оснащённый диском из твёрдого сплава;
  2. наметить места для пропилов на поверхности трубы, распределив их равномерно и выдержав расстояние между ними примерно 10 см;
  3. выполнить пропилы длиной 10-12 мм.

Готовую дрену оборачивают геотекстильным полотном.

Технология, как правильно делается дренаж для канализации на дачной и садовой территории

Такой дренаж представляет собой систему труб с перфорацией, обернутых геотекстилем, которая работает совместно как с канализацией домостроения, так и с септиком.

Что нужно, чтобы ставить?

Для самостоятельного обустройства дренажной системы понадобятся:

  • дрены, приобретённые в торговой сети либо изготовленные своими руками из канализационных труб;
  • песок с размером частиц 1-1,5 мм;
  • гравийная засыпка с величиной фракций материала 20-40 мм;
  • геотекстиль.

Как закладывать в канаву, устанавливать и соединять для отвода воды?

Сухость на участке просто и дешево. Как сделать дренаж из канализационных труб?Обо всех тонкостях, как правильно составить схему отвода воды, на какой глубине проложить систему, из чего класть подушку в канаву, как соединить и стыковать две единицы трубопровода между собой, чем можно обернуть, закрыть и засыпать дренаж вокруг дома на даче рассказано далее. Порядок, как положить и монтировать своими руками:

  1. Составляют схему прокладки дренажной системы, отмечая на ней места слива дождевой воды.
  2. Определяют направление прокладки дрены и места установки сборников жидкости.
  3. Производят разметку на участке.
  4. Учитывая, что канализационная труба устанавливается на глубине 0,45-0,65 м под уклоном 2-3 градуса, а бак септика не глубже 1,25-2 м, разрабатывают траншею глубиной 1,2-1,5 м, в зависимости от уровня грунтовых вод, и шириной 0,5-1 м.

    Важно! При формировании дна траншеи необходимо учитывать уклон в сторону стекания вод, который при стандартном диаметре трубы 110 мм должен составлять 1-2 см на 1 погонный метр изделия. При уменьшении диаметра дрены её пропускная способность снижается — соответственно, уклон должен увеличиваться.

  5. На дне траншеи устраивают «подушку» из тщательно утрамбованного песка, формируя её с учётом предусмотренного уклона.

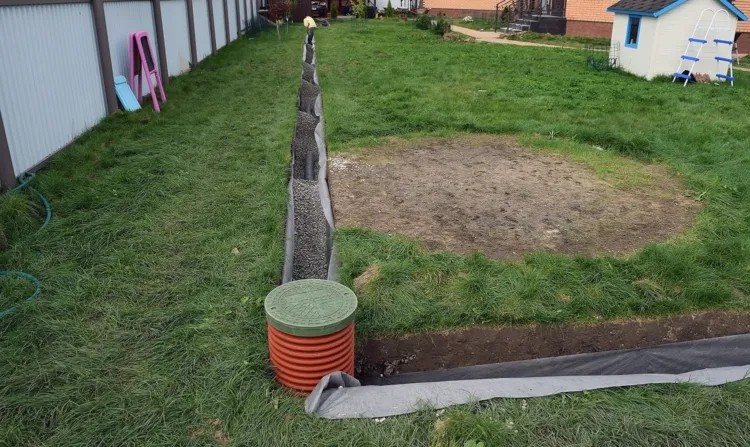

  6. Чтобы предотвратить заиливание гравиево-щебёночной засыпки, в траншею нужно правильно уложить геотекстиль таким образом, чтобы его края выходили за пределы углубления, так как потом свободный край еще пригодится.
  7. Насыпают слой промытого гравия или мелкого щебня (фракция до 16 мм) толщиной 20 см.
  8. Укладывают дренажную трубу, используя уровень и выдерживая угол наклона от 0,05 до 5 % в самой высокой точке.
  9. Соединяют дрену с фильтрационным колодцем или просто с герметичной ёмкостью, куда будет поступать большая часть стоков, соединяются между собой они надежно, так как утечки недопустимы.
  10. Все соединения проверяют на наличие утечек.
  11. После успешной проверки покрывают трубу гравиевой засыпкой и обматывают свободными краями геополотна, как положено по технологии.
  12. Засыпают грунтом и закапывают, так как работы закончены.

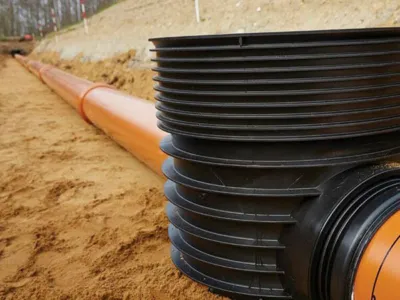

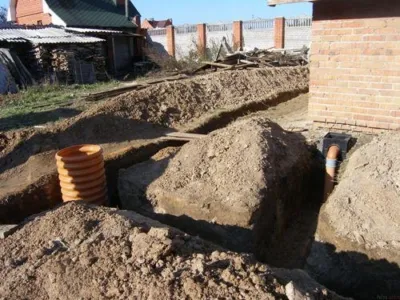

Сухость на участке просто и дешево. Как сделать дренаж из канализационных труб?Для разгрузки системы от собравшейся жидкости в местах изгиба и поворота трубопровода, а также через каждые 50 м на ровных участках осуществляют укладку дренажных колодцев, представляющих собой полимерные гофрированные трубы диаметром больше 300 мм, закрывающихся специальными заглушками.

Дрена должна отстоять на 300-500 мм от дна колодца, который очищают от грязи 1 раз в 2 года. Длина каждой дрены от распределительного колодца до места установки вентиляции не должна превышать 25 м.

Справка! Осветлённые воды из септика можно отводить при помощи специальной дренажной системы — поля фильтрации.

Как ее установить и правильно закопать рассказано далее. Для её сооружения:

  1. вырывают траншею необходимой ширины глубиной 1-1,5 м;
  2. дно покрывают слоем песка толщиной 10 см;
  3. сверху насыпают на высоту 35 см щебень или гравий с фракцией 20-40 мм;
  4. на расстоянии 0,7-1 м укладываются дрены под углом 1,5 градуса параллельно по отношению друг к другу, как положено по технологии устройства дренажа;
  5. покрывают на 10 см слоем щебня;
  6. застилают геополотном;
  7. укладывают слой грунта.

Вентилирование дренажной системы обеспечивается при помощи вентиляционных труб с минимальной высотой 0,5 м, прикрытых защитными козырьками.

Советы и правила по монтажу и укладке

Сухость на участке просто и дешево. Как сделать дренаж из канализационных труб?Чтобы система дренирования была эффективной и полностью справлялась с оттоком избытка влаги, при её обустройстве необходимо учитывать ряд правил:

  1. Планировать установку дренажного сооружения желательно на этапе проектирования постройки на участке и проводить работы в период закладки фундамента.
  2. Не следует применять для дренирования подушку фундамента, а также заглублять дрену в слой, находящийся под ним.
  3. Траншею начинают прокладывать с самого высокого места на участке, соблюдая уклон.
  4. Чтобы сохранить фундамент от обводнения, не нужно делать уклон в сторону дома.
  5. Если участок ровный, начальная глубина рва может быть 1 м, а конечная — 1,5-2 м.
  6. Конец траншеи располагают в дальнем углу участка.

    Внимание! Чтобы обеспечить надёжность основания домостроения и сухость в подвальных помещениях, систему дренажа вокруг дома располагают ниже уровня фундамента. Система дрен, окружающих дом, должна иметь отвод в колодец ливневого дренажа.

  7. Для обеспечения хорошего стока жидкости укладывают трубу под углом 3-4 градуса.
  8. Дрены лучше использовать пластиковые с перфорацией и дополнительной оплёткой из геополотна либо кокосового волокна. Полимерные изделия не подвергаются коррозии, мало весят и стоят недорого. Отверстия повышают эффективность отведения жидкости, а фильтрующая оболочка предохраняет изделия от засорения, заиливания и продляет срок их службы.

    Специалисты рекомендуют укладывать трубы с кокосовым фильтром, так как благодаря стойкости материала к деформации и появлению плесени, они отличаются особой долговечностью и хорошими функциональными качествами.

  9. Для защиты от промерзания системы дренирования и почвы вокруг неё под отмосткой помещают слой утеплителя.

Обустройство дренажной системы своими руками позволит уменьшить затраты на это довольно дорогостоящее сооружение, без которого не обойтись в низменных местах и на участках с плотными глинистыми почвами. Грамотный подход к проектированию и монтажу поможет сохранить фундаменты построек от разрушения, обеспечит сухость в подвалах и на территории двора, не даст грунту потерять свою плодородность.

Как правильно сделать дренаж вокруг дома?


Для того чтобы правильно сделать дренаж вокруг дома, необходимо следовать следующим шагам:

  1. Определить место размещения дренажной системы вокруг дома. Необходимо учитывать склон участка, местоположение дома, уровень грунтовых вод и т.д.

  2. Начать раскопки вокруг дома на глубину, достаточную для размещения дренажной системы. Обычно это глубина около 30 см. Ширина канавы зависит от типа дренажной системы и грунта на участке.

  3. Установить пленочный материал на дно канавы. Он предотвратит попадание грунтовой воды в дренажную систему.

  4. Установить дренажные трубы в канаву. Рекомендуется использовать перфорированные трубы, чтобы обеспечить максимальный сбор воды.

  5. Подключить трубы к колодцу или другой системе для сбора воды.

  6. Наполнить канаву гравием или щебнем, чтобы обеспечить дополнительный дренаж.

  7. При необходимости установить фильтр на верхней части дренажной системы, чтобы предотвратить засорение.

  8. Засыпать канаву землей и утрамбовать ее, чтобы предотвратить проседание земли.

При проектировании дренажной системы необходимо учитывать особенности участка и требования местных строительных норм и правил. В некоторых случаях может потребоваться помощь специалистов.
