Организация дренажа подвала частного дома — варианты работы изнутри и снаружи.

Навигация по странице

Дренажная система подвала

Часто в подвале частного дома сталкиваются с неприятным явлением — на стенах образуется конденсат, влага скапливается на полу и потолке, и высокий уровень грунтовых вод подтапливает помещение. Последствиям этой влажности подвергается даже первый этаж здания. Помощь в таких ситуациях может оказать система дренажа подвала.

[toc>

Случаи необходимости обустройства дренажной системы

Существуют основные признаки опасного расположения участка.

Грунтовые воды

К ним относятся:

• высокий уровень подземных вод;
• пребывание воды во время весеннего паводка;
• наличие поблизости водоемов;
• растущие по близости ивы и камыши;
• песчаная или глинистая почва;
• участок располагается на склоне, где собираются осадки.

Проект дренажной системы

Очень часто во время строительства хозяин отказывается от прокладывания дренажной системы, не выявив недостатки участка. Подобная экономия способна себя оправдать, если:

• подземные воды находятся ниже уровня пола подвала не менее чем на 50 см;
• дом находится в гористой местности, где не собираются осадки;
• поблизости отсутствуют водоёмы.

Дом на склоне горы

Виды дренажной системы

Есть несколько типов дренажной системы подвала.Дренаж бывает:

• внутренний;
• пластовый;
• внешний.

Наиболее часто в подвале дома обустраивается внутренняя дренажная система.

Устройство внутренней дренажной системы

Пластовый дренаж подвала — это воздушный зазор из гравия, который оборудуется непосредственно под зданием. Применяется такая дренажная система, если на придомовом участке постоянно собираются подземные воды, либо для эксплуатации требуется очень сухой подвал дома. Впоследствии, пластовое дренирование соединяется с пристенным.

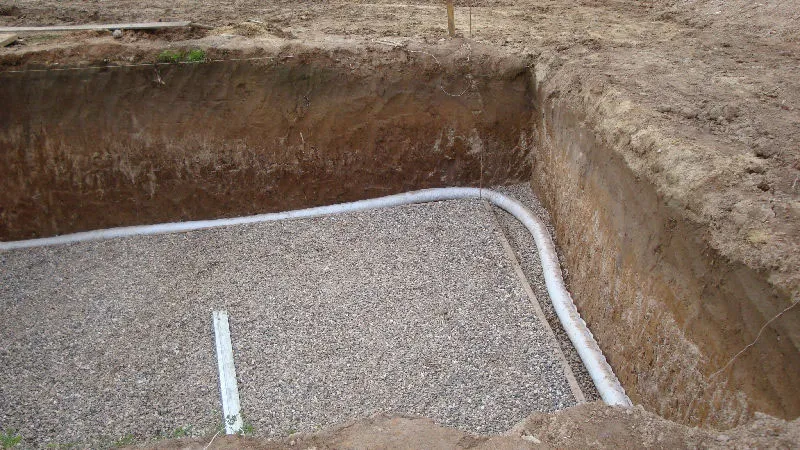

Пластовый дренаж с щебеночным наполнителем

Преимуществом в оборудовании пластовой системы дренирования является доступность и дешевизна строительных материалов.

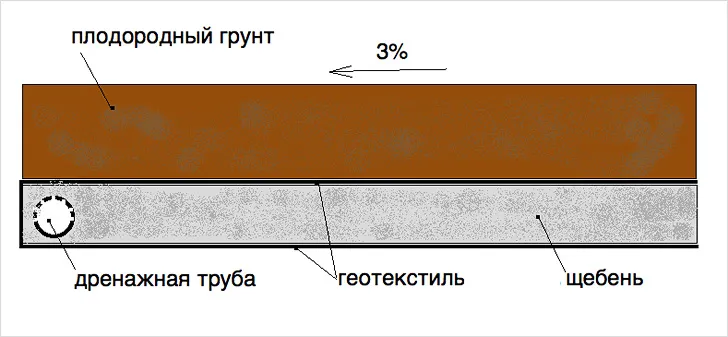

Пластовый дренаж дома

На этапе стройки выполняется внешняя система дренажа. Она оборудуется вдоль стен дома. Пластовый дренаж — песчаная засыпка под фундамент https://www.youtube.com/watch?v=v5Xwb1sg0Ec

Устройство системы дренирования

Основным материалом является перфорированная труба, по отверстиям которой проникают подземные воды и накапливающиеся осадки. Наиболее часто дренаж закладывается вдоль стен дома, либо непосредственно под стенами.

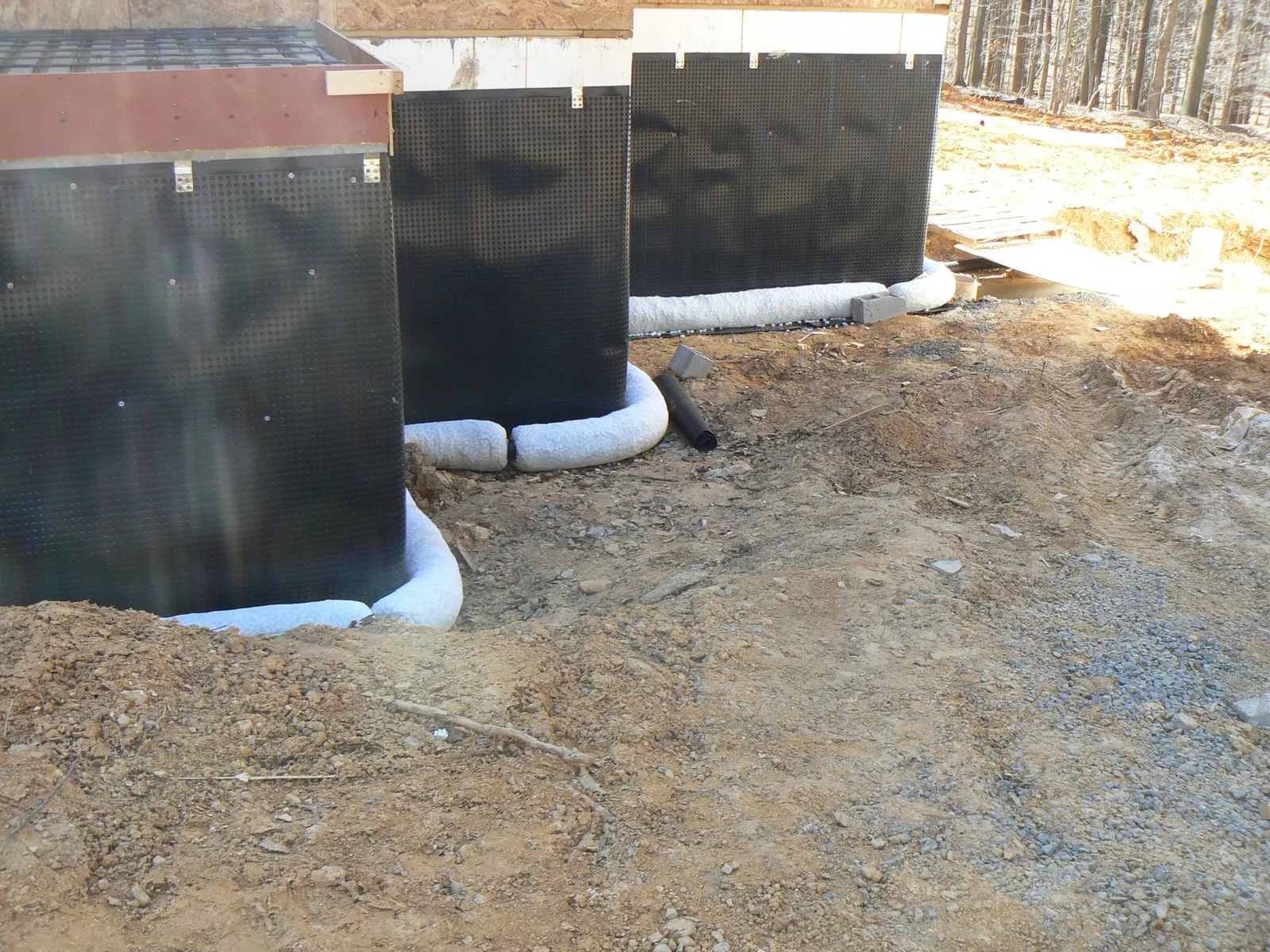

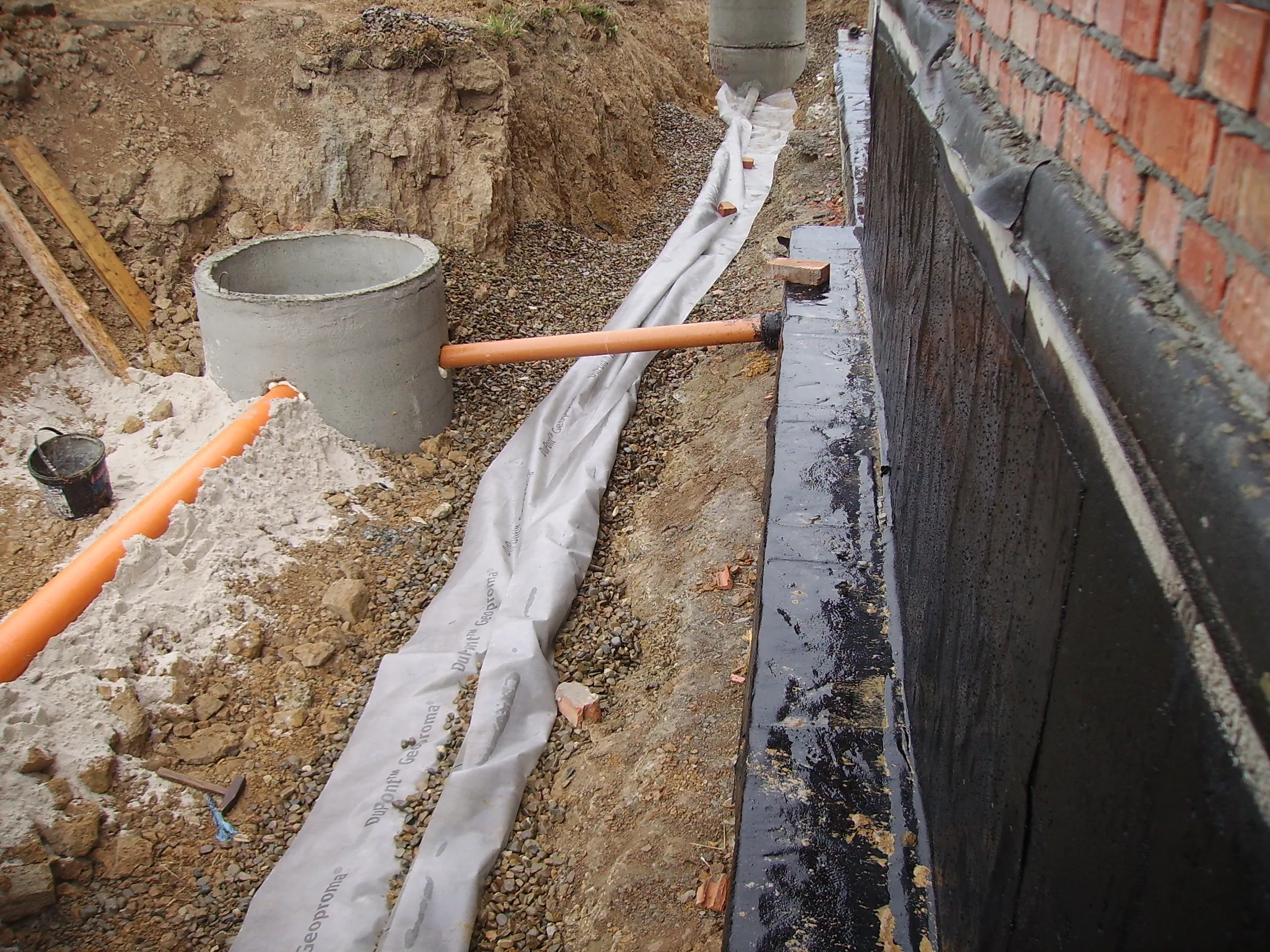

Внешняя дренажная система подвала

Эффективно дренажная труба отводит влагу только в случае правильного обустройства дренажной системы:

• трубу окружают водопроницаемым грунтом: песком, щебнем, гравием;
• трубу необходимо защитить от заиливания, иначе вода не будет попадать внутрь через отверстия, и будет накапливаться в местах засора;
• необходимо предусмотреть место слива отведенной воды — колодец или канализация.

Колодец для слива воды

Типовая дренажная система обусловлена такими составляющими. Её обустройство выполняется на этапе строительства фундамента дома.

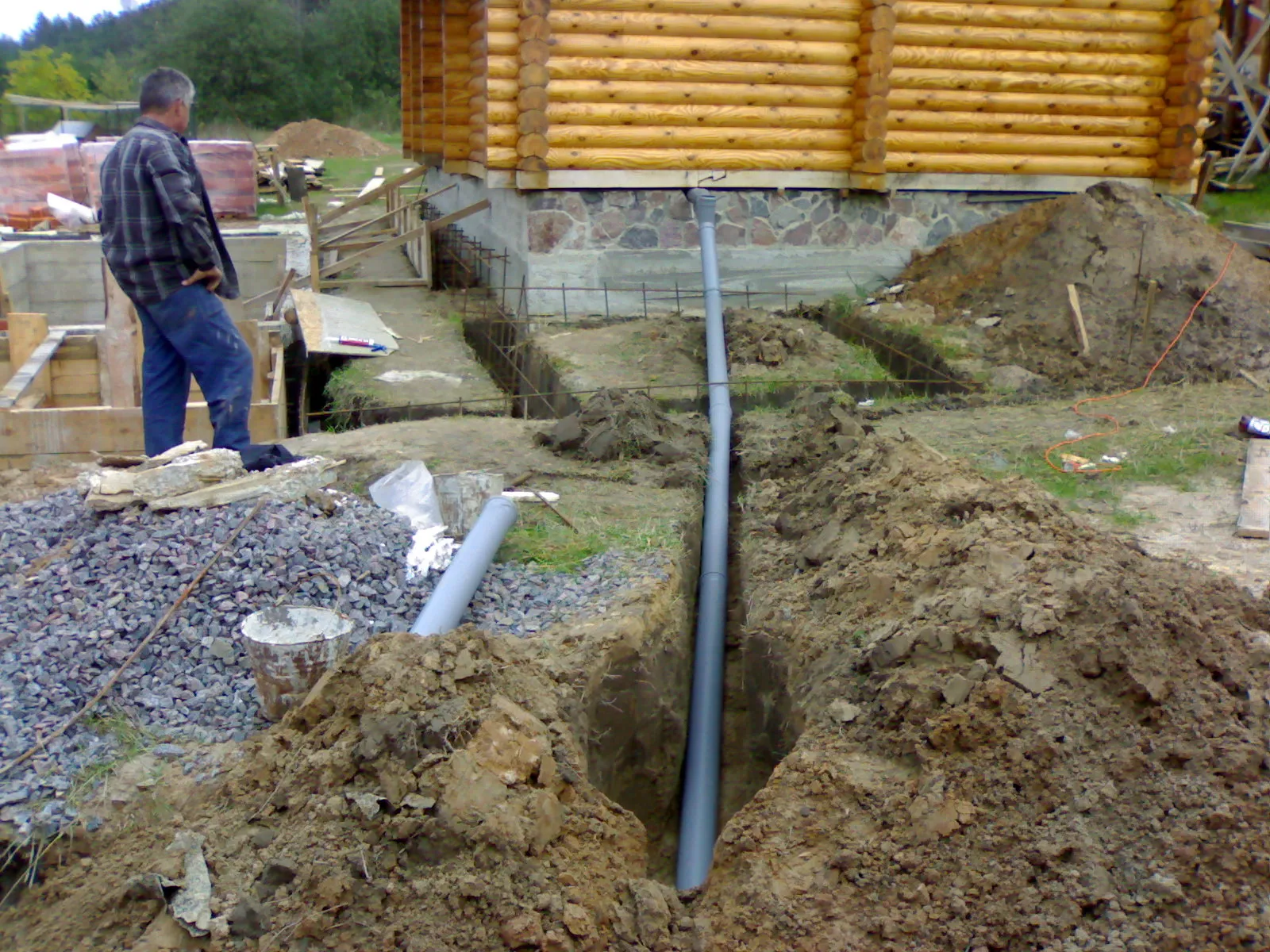

Дренаж вокруг дома

Материалы для обустройства дренажа

Чтобы соорудить дренажную систему своими руками необходимо заготовить материалы для работ. Среди которых:

• песок;
• щебень, керамзит или гравий;
• геотекстиль;
• перфорированная труба, диаметром 10 см;
• угловые фитинги;
• тройники для соединения и развилки труб;
• угловые смотровые колодцы диаметром 20-50 см;
• гидроизоляционные средства на битумной основе;
• проникающая пропитка для укрепления бетонного фундамента;
• широкую трубу для накопительного колодца.

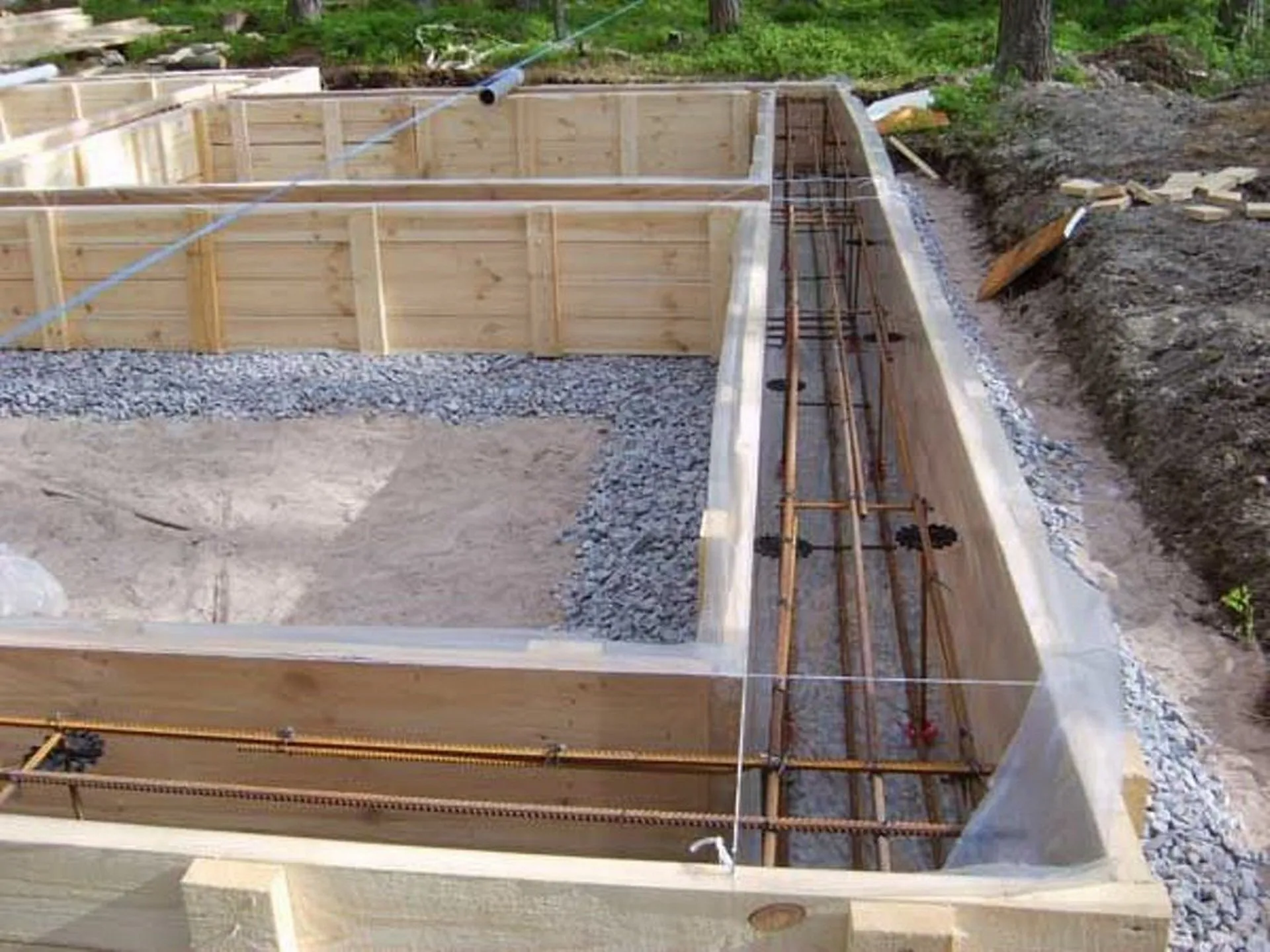

После демонтажа опалубки от фундамента, прокладывается дренажная система по периметру дома.

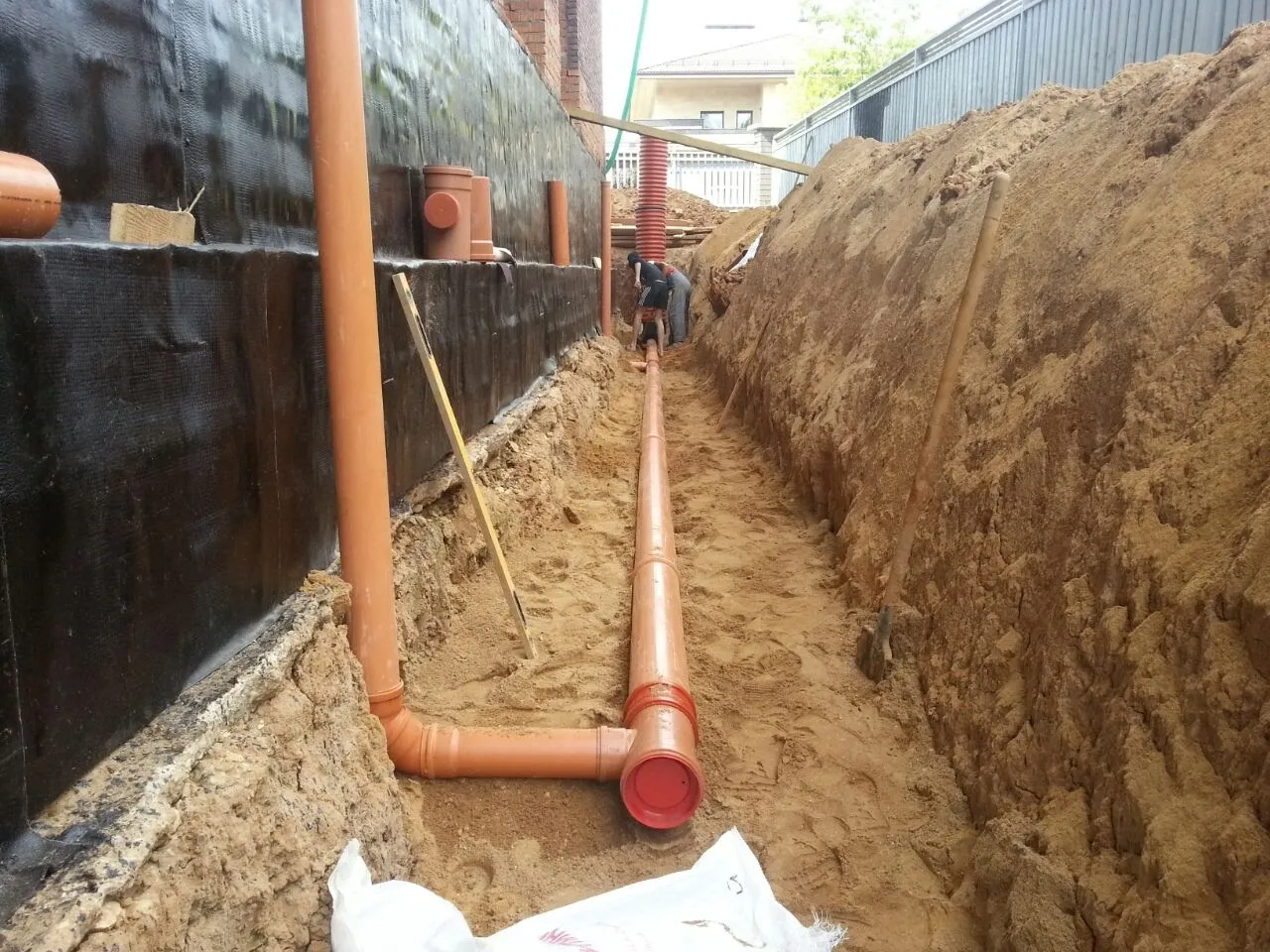

Монтаж дренажной системы

Простой способ обустройства дренажной системы

Самым экономичным способом дренирования подвала является система, выполненная по следующим шагам:

• выполняют отдушины подвала;
• при помощи насыпи керамзита высотой 20 см укрепляют дёрн;
• поверх устилается дощатый пол, предварительно обработанный антисептиком;
• в подвальное помещение вкапывается цистерна вместимостью до 300 литров;
• в неё монтируется погружной насос для грунтовой воды;
• к насосу крепится шланга для отвода излишней воды.

Подобная система подходит для мест, где подземные воды превышают уровень только во время весеннего паводка, либо излишнего количества выпадающих осадков.

Дренаж подвала на начальном этапе строительства

Обустройство внутренней системы дренирования своими руками

Зачастую хозяева частных домов пренебрегают обустройством дренажной системы на этапе строительства. Поэтому возникла технология внутреннего дренажа, поскольку подвал подтапливается грунтовыми водами.

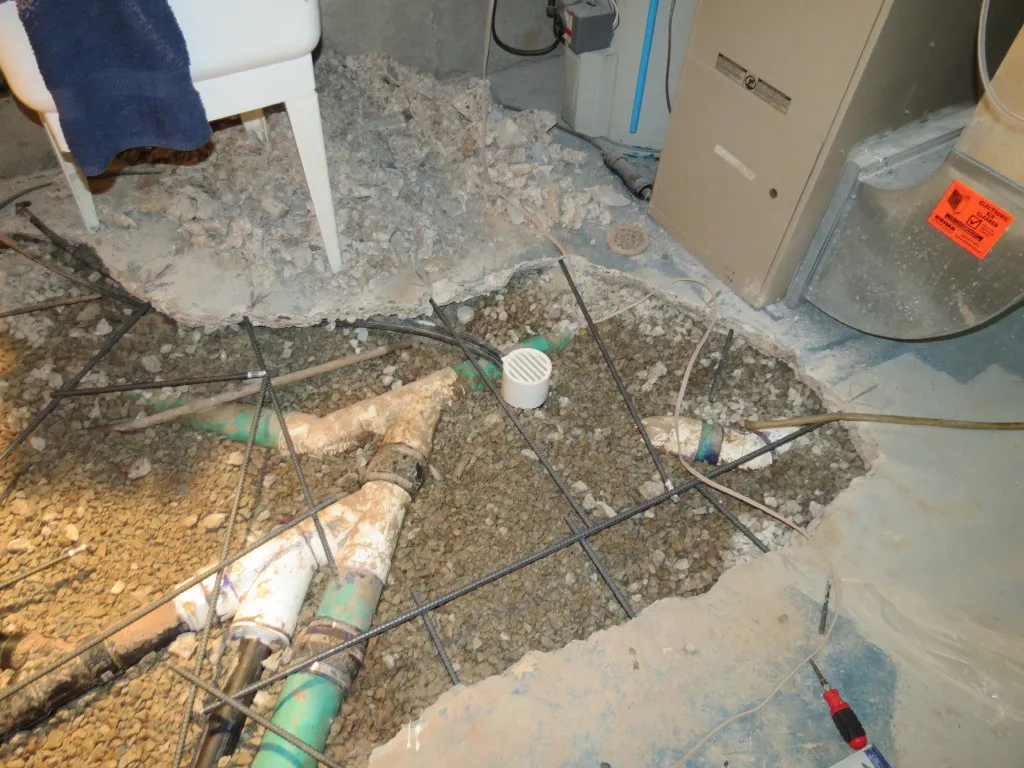

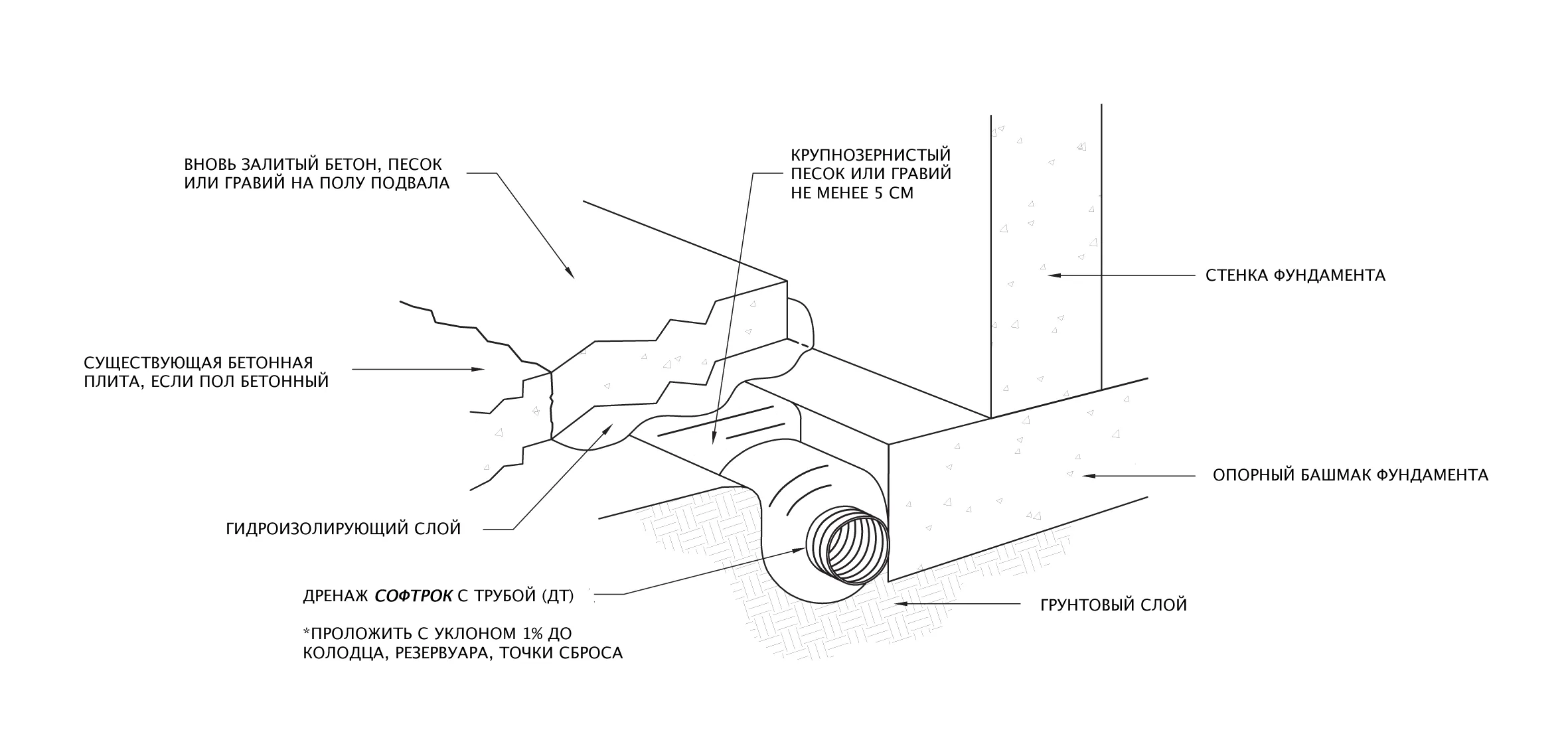

Внутренний дренаж подвала

Технология внутреннего дренирования:

1. Просушка подвального помещения.
2. При помощи пропитки стен гидроизолирующими составами на основе битума или жидкой резины, повышается их гидрофобность.
3. На плиту пола в подвале насыпают щебень, на них укладывается перфорированная труба, выводимая наружу до скважины.
4. Поверх насыпи укладывается слой горизонтальной гидроизоляции.
5. Выполняется бетонная стяжка.

Важно! Такая технология укорачивает подвал на 40 см. Это следует учитывать при монтаже внутреннего дренажа.

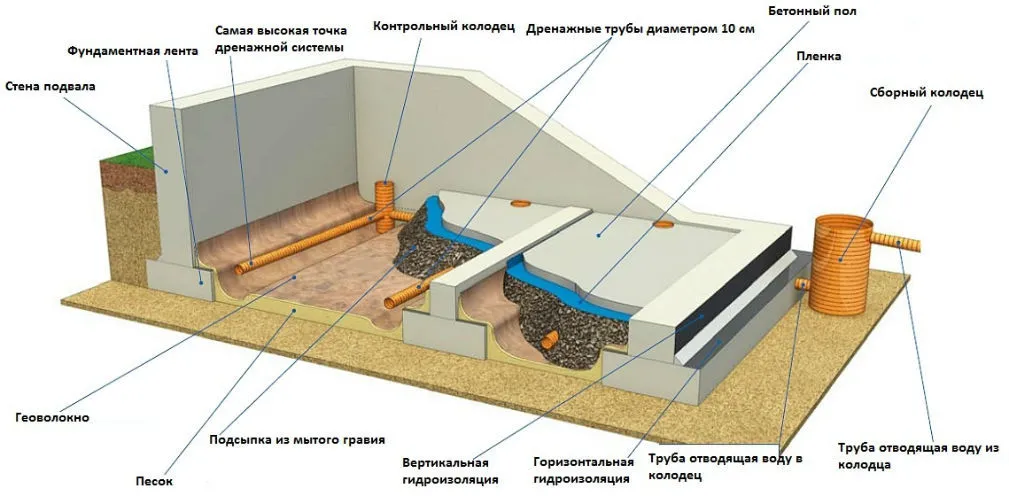

Система внутреннего дренажа

Своими руками выполнить дренирование подвала довольно просто. Этапы работ:

1. В подвале с большой площадью необходимо предусмотреть несколько дренажных траншей. Расстояние между каналами должно составлять не менее 3 метра. Если ширина стены менее 5 метров, достаточно проложить дренаж вдоль неё.
2. Выверка гидроуровнем направления уклона траншеи.
3. Проектирование схемы системы дренирования.

Важно! Все трубы дренажной системы должны замыкаться в замкнутый контур и выполняться с уклоном до накопительного колодца. Степень наклона траншеи — 2 сантиметра на 1 метр.

1. Подготовка траншеи.
2. Отсыпка гидропроникающего слоя грунта выполняется крупнозернистым песком, щебнем, гравием или керамзитом.
3. Грунт покрывается полотнищем геотекстиля внахлёст 13 см.
4. На водопроницаемую подушку монтируются перфорированные трубы, замыкая в контур.
5. Дренажная траншея обертывается геотекстилем.
6. Настилается пол из черновых досок, пропитанных гидроизолом.

Устройство системы дренирования в подвале частного дома предполагает отвод грунтовой воды в дренажный колодец, септик или канализационный сток, который предполагает внешний вывод. Поэтому необходимо приготовить наружную траншею до накопительного колодца с учетом уклона. Дренаж подвала своими руками https://www.youtube.com/watch?v=EnFT8-LEci4

Монтаж внешнего дренажа своими руками

Существует два типа внешнего обустройства дренажа. Это пристенная и кольцевая дренажная система.

Внешний дренаж подвала

Пристенный выполняется вдоль стен, на уровне основания.

Важно! Не подходит для ветхих домов, из-за большой вероятности разрушения фундамента постройки.

Этапы монтажа:

1. После полного застывания фундамента и демонтажа опалубки, пристенные участки пропитывают влагостойкими средствами на битумной основе и проклеиваются утеплителем.
2. Рядом подготавливается траншея глубиной 60 см.
3. С учетом естественного скоса участка выбирается место для дренажного колодца. Он должен находиться на расстоянии от 10м от фундамента.
4. Подготавливается траншея для соединения магистрали дренажа и стока.
5. Дно канавы устилается геотекстилем. Один край необходимо опереть на стену, чтобы впоследствии укрыть подсыпку в траншее.
6. На геотекстиль подсыпается десятисантиметровый слой щебня или другого гравия. Укладывается перфорированная труба с учетом уклона.
7. Трубопровод собирается в единую магистраль.
8. Труба засыпается гравием, щебнем и песком. Сверху устилается припущенный на стену геотекстиль, затем котлован засыпается грунтом или песком.

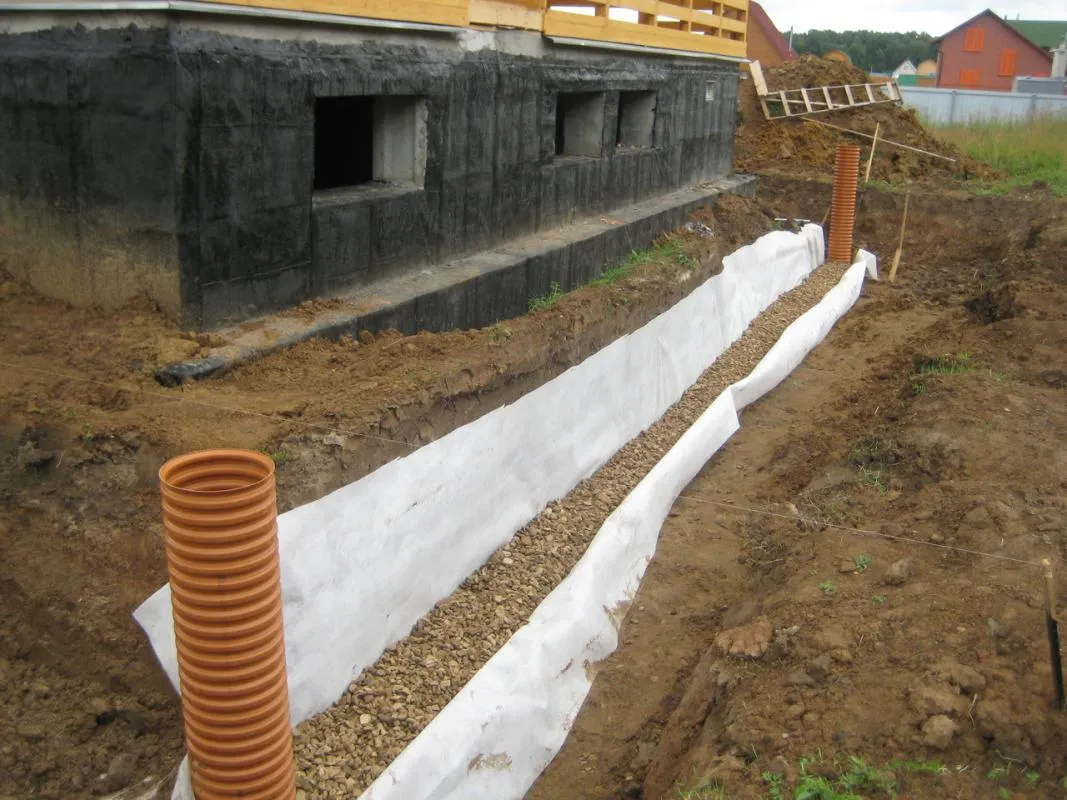

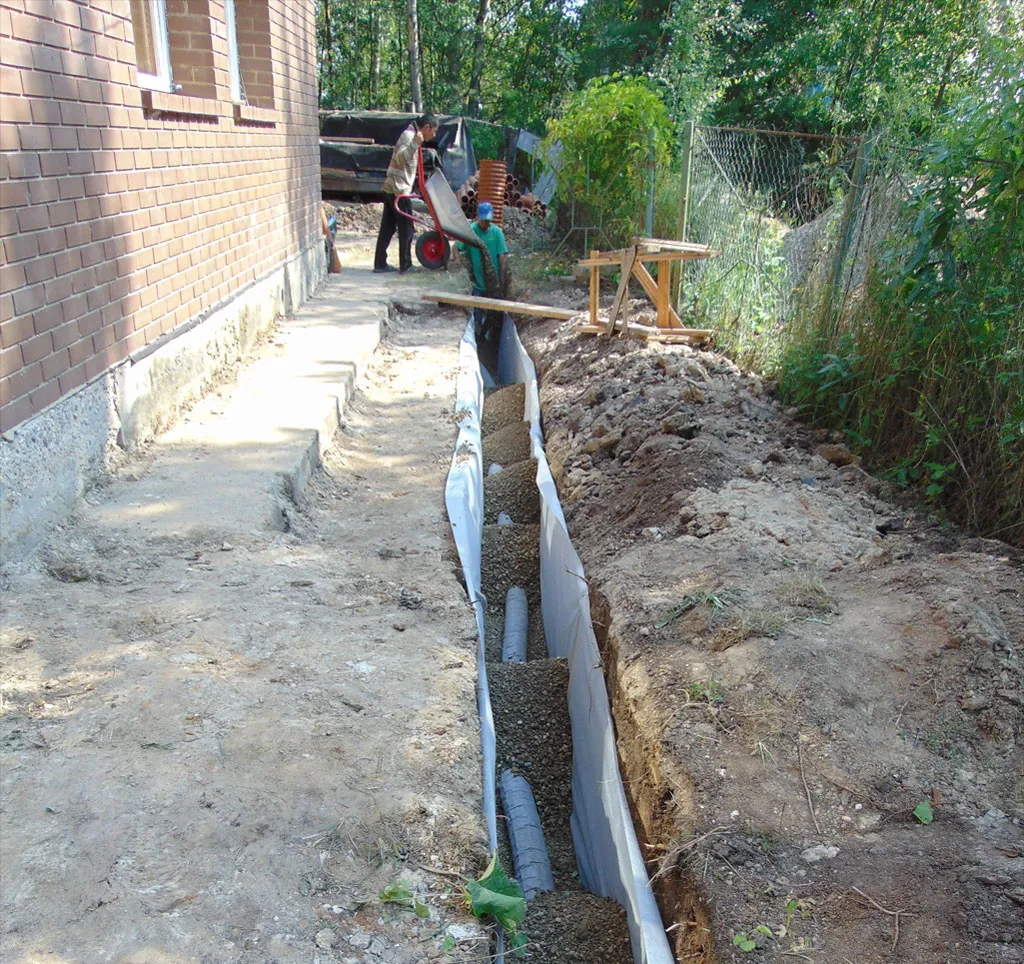

Пристенный дренаж подвала

Кольцевой дренаж подходит как для ветхих строений, так и для новостроек. Обустраивается он в 1,5 метрах от основания. Этапы работ:

1. Выполняется разметка траншеи.
2. Размер канавы ширина — 40см, глубина — на 50см пониже уровня фундамента.
3. Размечается уклон.
4. Выполняется первый двадцатисантиметровый пласт насыпи из керамзита, щебня и гравия.
5. Устилается геотекстиль
6. Монтируются перфорированные трубы в общий контур.
7. По углам монтируются смотровые дренажные колодцы.
8. Устилается второй слой геотекстильного полотна.
9. Засыпается траншея водопроникающим гравием.

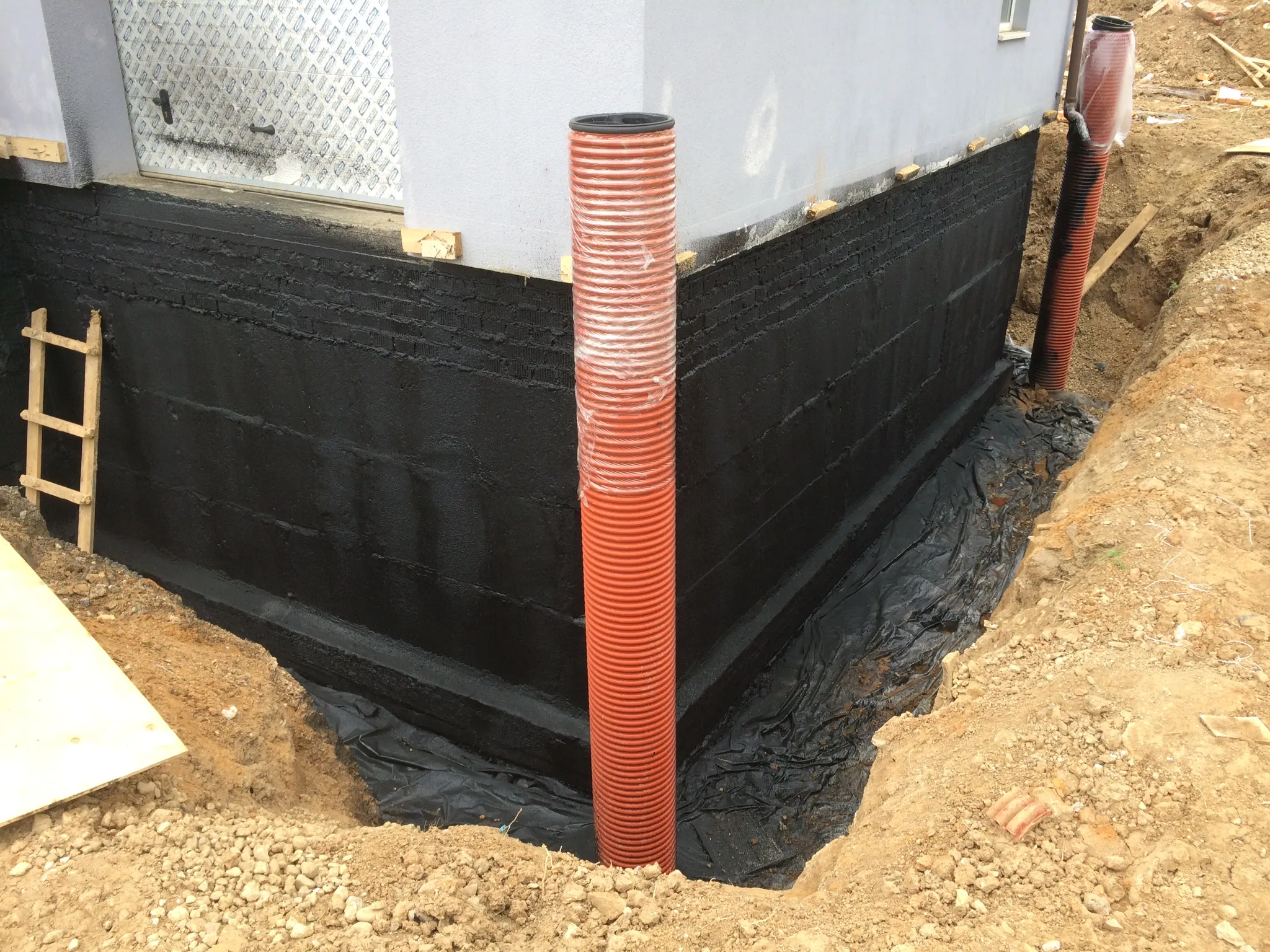

Кольцевой дренаж фундамента

Дренажный колодец своими руками

По перфорированным трубам собравшая вода отводится в сток. Если на придомовом участке нет канализации или септика, следует построить накопительный колодец и вывести на него магистральную трубу, соблюдая уклон.

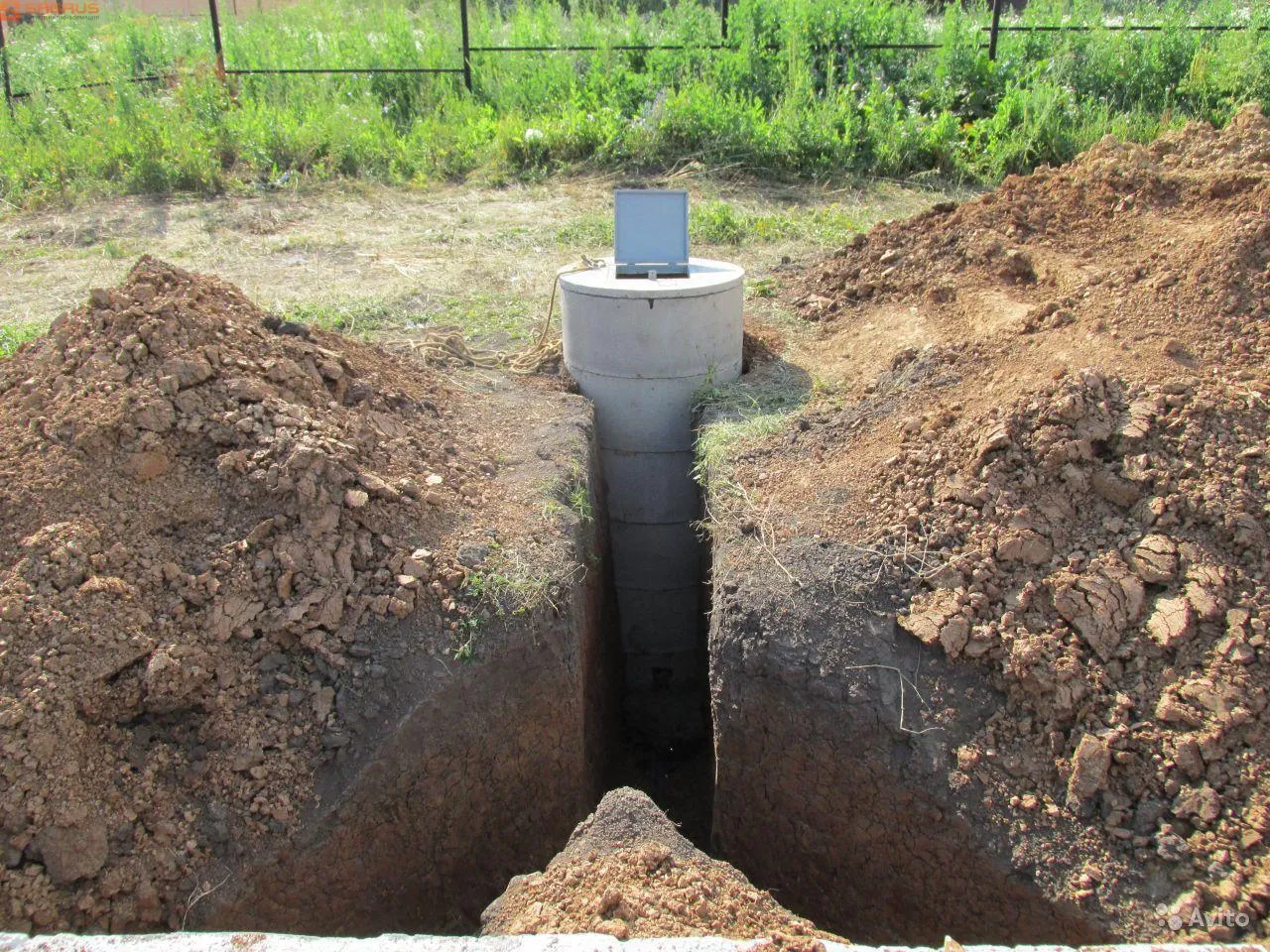

Дренажный колодец

Наиболее простой способ обустройства дренажного колодца — глубокую яму засыпать битым строительным мусором, кирпичами, шифером, осколками стекла, гравием или щебнем.

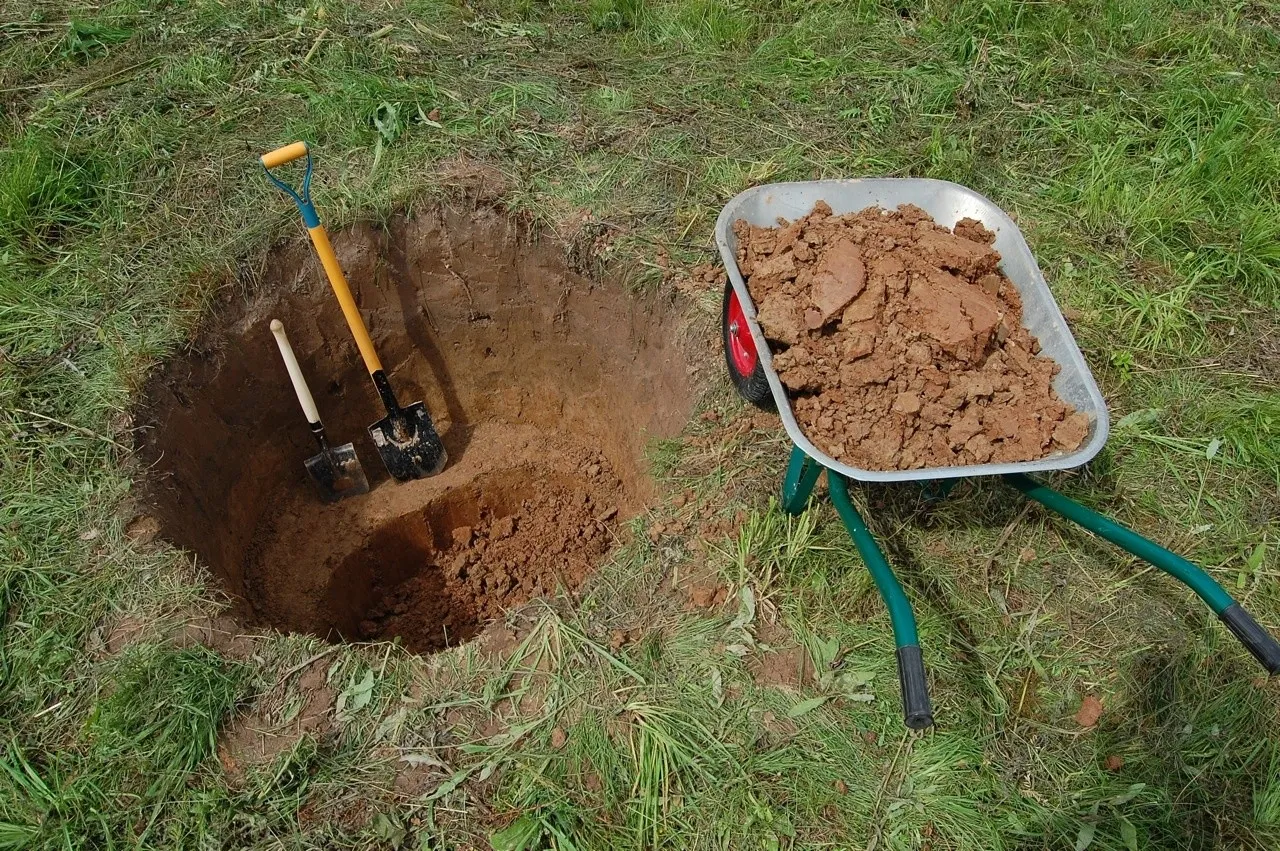

Яма для дренажного колодца

Важно! Дно стока должно доставать грунтового слоя песка, чтобы вода могла свободно уходить.

Если грунт на придомовом участке глинистый, необходимо будет через 1,5 метров выкопать еще одну яму, соединив их цельной трубой.

Дренаж подвала

Как правильно сделать дренаж дома?

Дренаж дома — это система, которая предназначена для отвода лишней воды от фундамента и подвала дома. Неправильно установленный или неисправный дренаж может привести к проблемам с водой в подвале, повреждению фундамента, а также возникновению плесени и грибка.

Вот несколько шагов, которые помогут вам правильно установить дренаж дома:

1. Оцените свой участок. Прежде чем начать устанавливать дренажную систему, необходимо оценить свой участок и выяснить, какой тип дренажа будет наиболее эффективным. Если у вас суглинок или глина, то вероятнее всего вам потребуется более мощный дренаж, чем если у вас песчаный грунт.

2. Выберите тип дренажной системы. Существует несколько типов дренажных систем, таких как поверхностный дренаж, трубчатый дренаж и французский дренаж. Выберите тот, который наиболее подходит для вашей ситуации.

3. Отметьте место, где будет установлен дренаж. Определите где находятся точки, где вода скапливается, и установите дренажные канавы там, где это необходимо.

4. Установите дренажную трубу. Для установки труб используйте специальные стыковочные элементы, чтобы соединить трубы между собой.

5. Подключите трубу к насосу или канализации. Если у вас нет возможности вывести дренажную воду на поверхность, то необходимо подключить дренажную трубу к насосу или канализации.

6. Заполните яму камнями. Заполните яму, где установлена дренажная труба, камнями. Камни помогут создать пространство, где вода сможет собираться и отводиться через трубу.

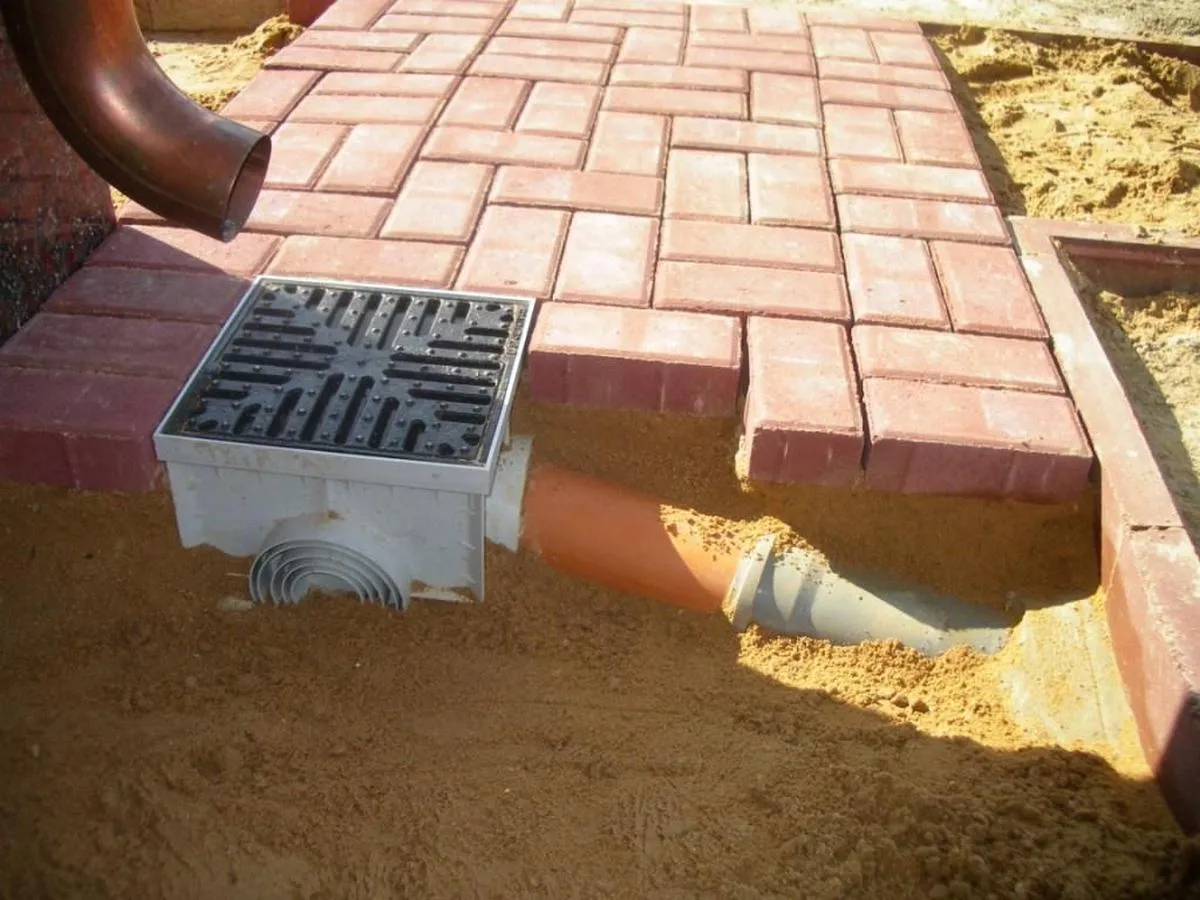

7. Установите сливную решетку. Установите сливную решетку на той части дренажной системы, где вода будет выходить на поверхность. Решетка защитит трубу от загрязнения и поможет предотвратить засорение.

При установке дренажной системы необходимо убедиться, что она установлена корректно и правильно подключена к

канализации или насосу, чтобы обеспечить эффективное отвод воды от фундамента и подвала дома. Кроме того, необходимо убедиться, что дренажная система имеет правильный уклон, чтобы вода могла свободно течь в направлении слива.

При установке дренажной системы следует также учитывать местные строительные нормы и правила, а также проконсультироваться с опытным специалистом, который поможет выбрать наиболее подходящую систему для вашего дома и установить ее правильно.
