Как устроен смеситель для ванны: обзор различных моделей и компонентов

На чтение 9 мин Просмотров 27.3к.

Из чего состоит смеситель» – это вопрос, который следует рассмотреть, так как ванная комната является ключевым помещением для проведения ежедневных гигиенических процедур. Она должна быть оборудована всем необходимым для умывания и комфортного использования.

1. Какое устройство у смесителя для ванной в зависимости от вида
2. Однорычажные
3. Двухвентильный
4. Термостатический
5. Бесконтактный или сенсорный
6. Смесители с душем
7. Схемы и чертежи
8. Вентильного вида
9. Рычажных изделий
10. Видео

Какое устройство у смесителя для ванной в зависимости от вида

Смеситель для ванны – элемент, за счет которого происходит регулирование расхода и температуры воды, исходящей из крана. К его функциям относится перенаправление потока воды из крана в душ. Но стоит помнить, что устройство смесителя как и другие типы устройств не застраховано от различных типов поломок, поэтому важно знать, как устроен механизм этих приборов в зависимости от их видов.

Если предварительно изучить особенности устройства смесителей для ванной с душем ремонт этих устройств, то все поломки можно устранить самостоятельно, не прибегая к помощи профессионалов. Но прежде чем приступать к изучению, стоит выяснить, какие виды этих изделий бывают:

• однорычажные;
• двухвентильные;
• с термостатом;
• с сенсорным управлением.

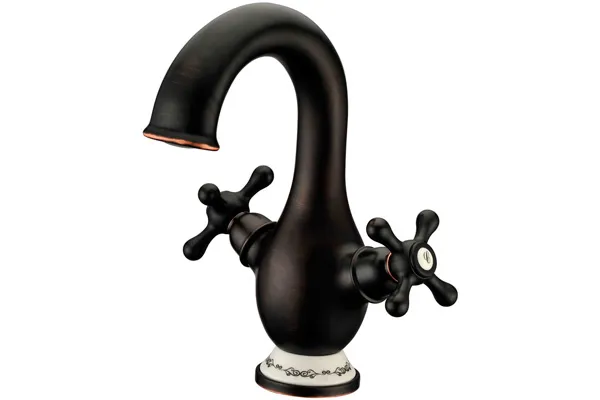

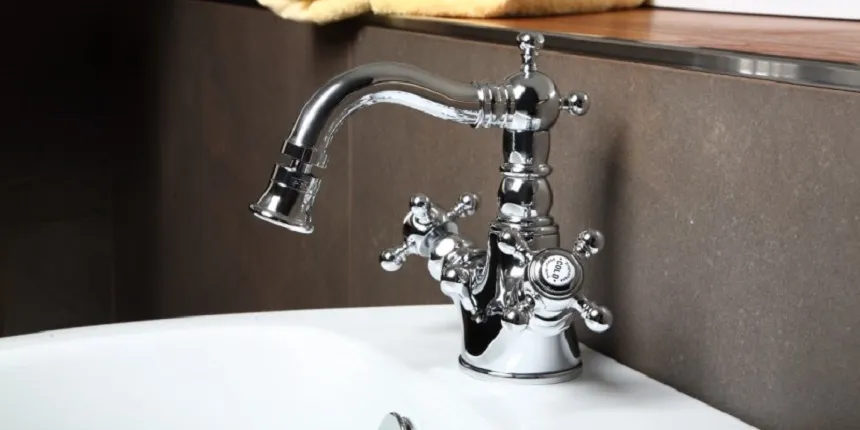

Двухвентильный

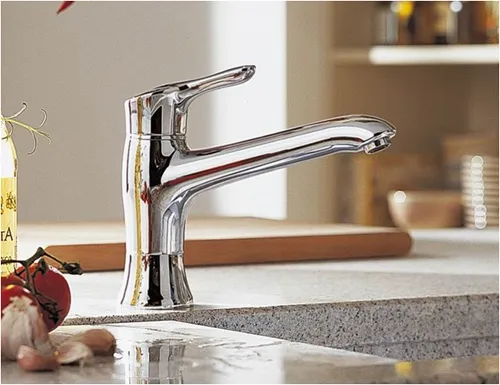

Однорычажный

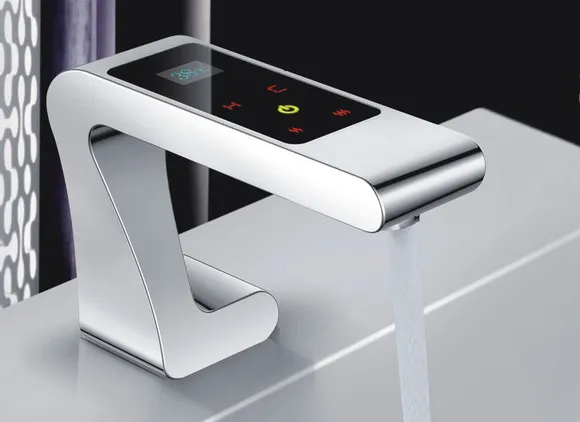

Сенсорный

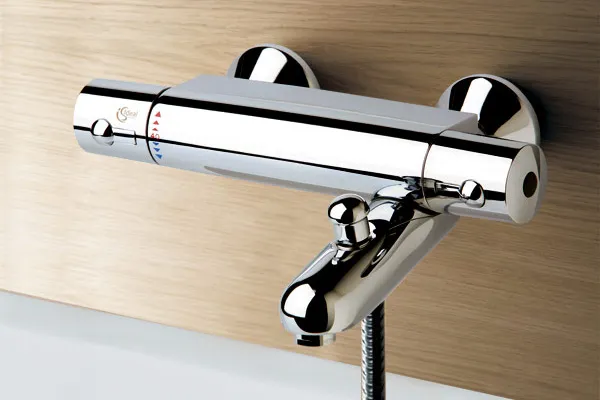

С термостатом

Однорычажные

Устройство однорычажного смесителя или многокомандного выделяется наличием одной ручки, за счет которой регулируется напор воды и выбирается температура.

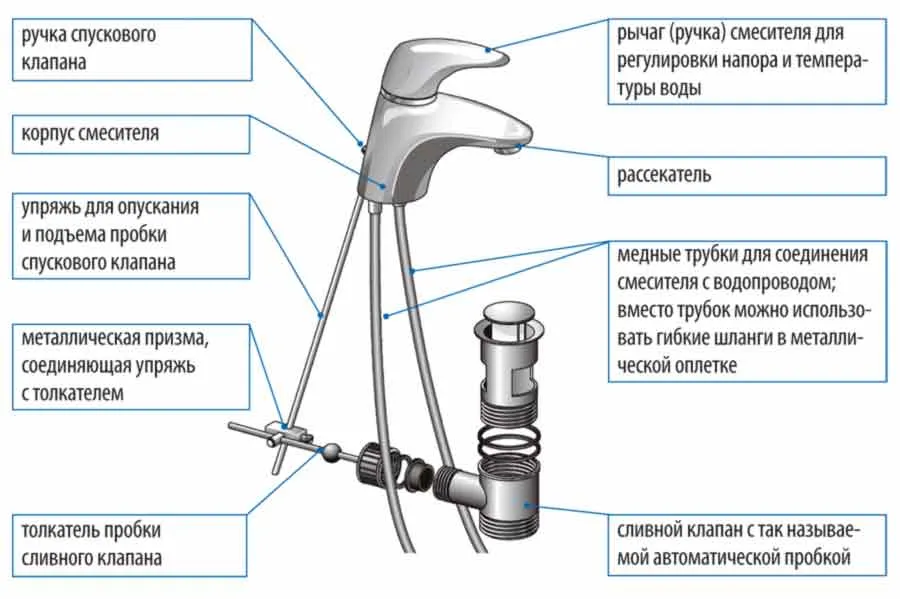

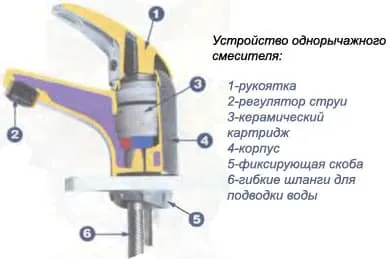

Устройство однорычажного смесителя

Особенности этого изделия:

• рабочий процесс рычага происходит за счет его поднятия и опускания. При поднимании рычага вверх происходит усиление напора воды;
• при поворотах ручки вправо или влево устанавливается нужная температура воды;
• опускание вниз, осуществляет полное перекрытие воды.

Однорычажный смеситель выпускается нескольких видов – имеющие шаровый или керамический картридж.

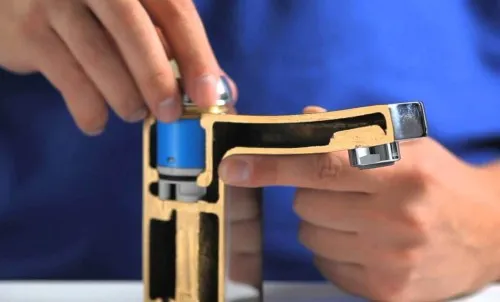

Керамический

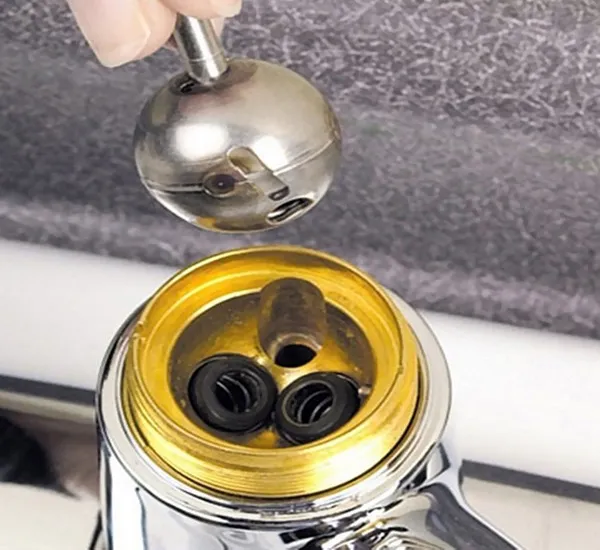

Шаровой

Название шаровые появилось из-за того что регулирующая головка имеет форму шара. Этот элемент имеет нержавеющую стальную основу. Керамический картридж выполнен в виде двух пластин, которые плотно притертые друг к другу. Пластины выполнены из металлокерамики. Металлокерамический материал, который идет на изготовление этих изделий, поддается шлифованию ультразвуком, в итоге наблюдается подходящая подгонка пластин друг к другу. Использование этой технологии обеспечивает взаимодействие на молекулярном уровне, поэтому вода не проливается просто так.

Двухвентильный

В устройстве двухвентильного прибора имеется кран букса. Именно за счет этого составляющего элемента происходит регулирование напора и температуры подаваемой воды из крана. Этот тип до того, как на рынке ни появились однорычажные устройства, был самым популярным, востребованным среди многих потребителей.

Конструкция этого прибора выполнена в виде камеры маленького размера, главное предназначение которой состоит в перемешивании струй горячей и холодной воды. В результате смешанная холодная и горячая вода выходит наружу через носик крана, а сетка, которая имеется на конце носика, предотвращает разбрызгивание жидкости в разные стороны.

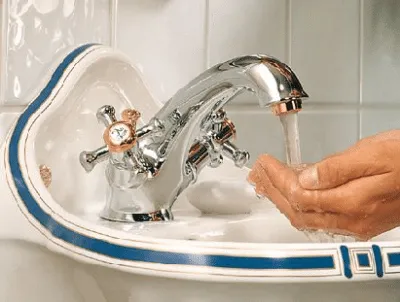

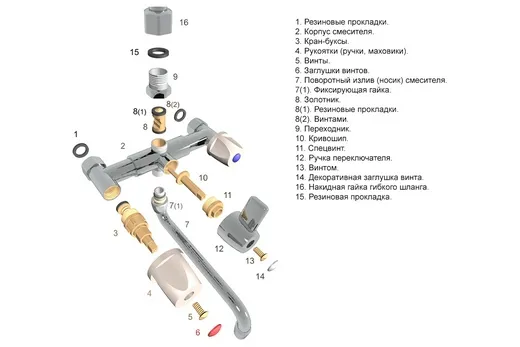

Устройство двухвентильного смесителя

Чтобы можно было этот вид смесителя отремонтировать самостоятельно, достаточно изучить его особенности конструкции. Поэтому стоит рассмотреть его важные характерные качества:

• для укрепления конструкции к трубам водопроводной сети применяются специальные удерживающие элементы – эксцентрики;
• размер расстояния между подводными трубками должен составлять от 14,8 до 15,2 см. В противном случае установка смесителя не получится;
• главные составляющие детали всей конструкции являются встроенные в корпус устройства две головки с вентильным типом. От этих элементов зависит срок службы изделия. Сверху головок закреплены ручки винтами. Они изготавливаются из разнообразных материалов, могут иметь разный дизайн, форму и параметры.

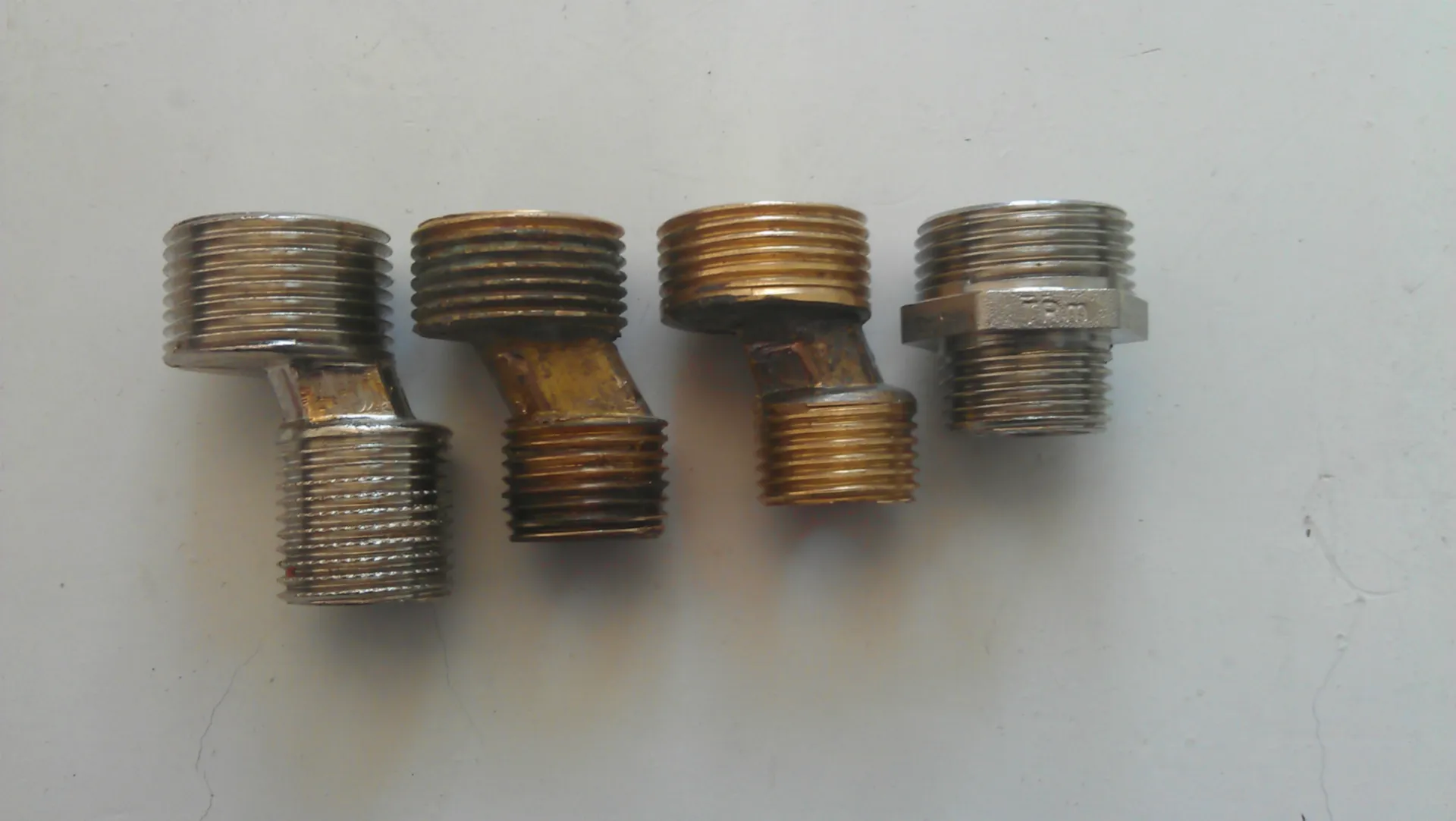

Эксцентрики

Обычно чтобы предотвратить вытекание воды из корпуса применяются различные резиновые прокладки, уплотнительные кольца из резиновой основы, пластикового материала. Чтобы смеситель нормально работал, а также смог прослужить длительный период, необходимо периодически менять эти элементы.

Чтобы восстановление этого прибора было легким, стоит внимательно рассмотреть все составляющие элементы его конструкции. В состав этих устройств входят элементы:

• основной элемент – корпус камера. В этом устройстве осуществляется перемешивание холодной и горячей воды;
• переключатель золотникового типа;
• эксцентрики;
• излив с сеточкой или без нее;
• фланцы с декоративным видом. Эти элементы закрывают места, в которых присоединяется водопроводная система к смесителю;
• уплотнители из резинового материала, которые предназначены для разных частей устройства;
• головки запоры вентильного типа;
• ручки.

Подсоединение к водопроводной системе этих видов устройств осуществляется при помощи стальных уголков. Чтобы установка была крепкой, применяются эксцентрики. Между корпусом смесителя и эксцентриками обязательно устанавливаются прокладки из резиновой основы, эти элементы предотвращают вытекание воды.

Термостатический

Смесители с термостатом – это новые технологии, которые являются комфортными и удобными. При этом по сравнению с другим и видами устройств они обладают целым рядом положительных качеств:

• чтобы отрегулировать температуру и степень поступления воды нет нужды вращать ручки;
• можно задать необходимую температуру воды. Изменение температуры не будет осуществляться с учетом напора и температуры в области центрального водоснабжения;
• за счет того что в термостатических устройствах предусмотрена своя система безопасности при работе с этим смесителем невозможно обжечься горячей водой.

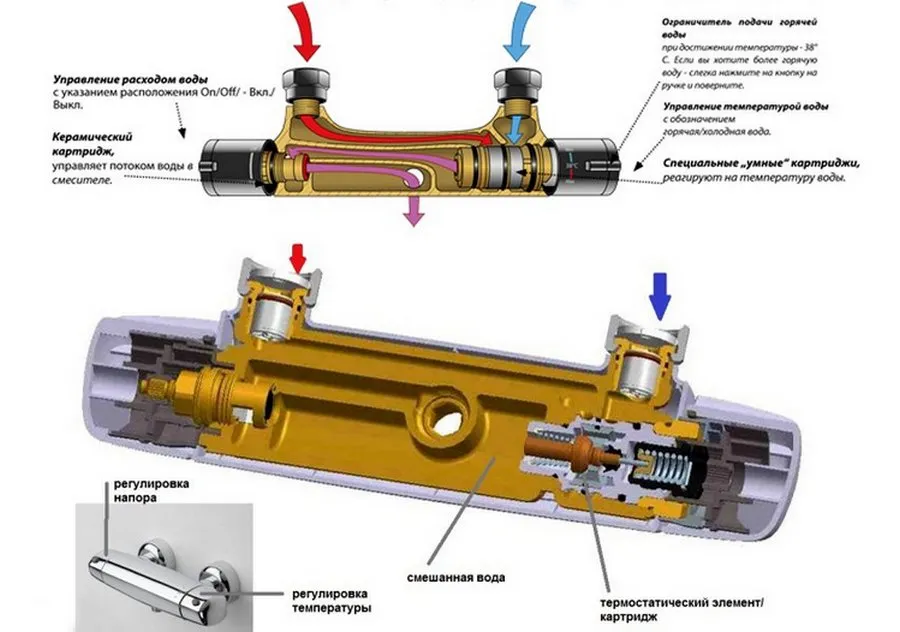

Устройство термостатического смесителя

Смесителя устройство и ремонт достаточно простые. В основе конструкции идет специальный смешивающий элемент, управление которого осуществляется за счет специального патрона, содержащего пластины из биметаллической основы и воск. Пластины обладают повышенной чувствительности к температурным перепадам, в то время как патрон обладает способностью быстрого реагирования на происходящие температурные изменения. Реагирование патрона сопровождается расширением и сжатием. Установка температурного режима осуществляется при помощи специальной шкалы. Для того чтобы выбрать необходимую температуру достаточно установить рукоятку напротив необходимого температурного показателя, а тем временем приводится в действие крепежно-регулировочный винт.

Однако, поскольку этот прибор достаточно новый, поэтому его ремонт лучше не проводить самостоятельно. Тем более если вы его используете впервые. В этих ситуациях лучше воспользоваться помощью профессионалов, которые смогут устранить неполадки за короткий период.

Бесконтактный или сенсорный

Стоит сразу отметить, эти приборы не применяются для бытового использования, в основном их сфера применения общественные места, где имеется много людей. Устройство сенсорных смесителей предусматривает наличие важных элементов, за счет которых и осуществляется бесконтактный рабочий процесс этих приборов – специальные датчики. Работа датчиков осуществляется при помощи инфракрасных лучей, которые реагируют на тепло или движения. Поэтому как только человек подносит руки к этим устройствам, они сразу срабатывают.

Сенсорные устройства можно настраивать на длительность работы, на температуру. Однако в них эти показатели зафиксированные, поэтому при их перестановке могут возникнуть определенные проблемы.

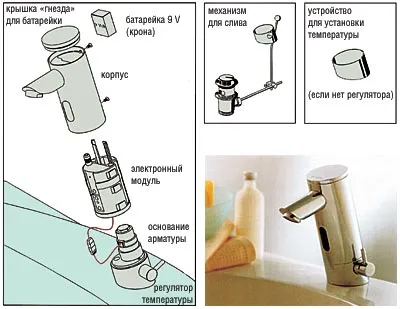

Устройство сенсорного смесителя

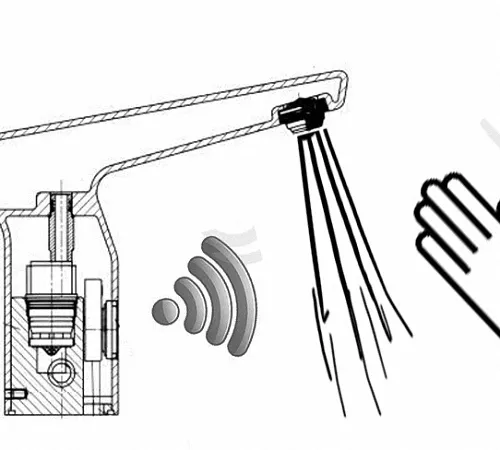

Принцип работы

Смесители с душем

Часто для ванной применяются модели с душем, поэтому обязательно нужно знать устройство смесителя для ванной с душем. Обычно это идут двухвентильные или однорычажные устройства, к которым дополнительно подсоединен душ. Не стоит использовать один смеситель для ванной и раковины, лучше их устанавливать сразу два.

Хорошим вариантом для ванной будет однорычажный смеситель с коротким изливом. Устройство этого прибора позволит быстро набрать воду в ванную, а при необходимости при помощи специальной кнопки воду можно переключить на душ. Дополнительно производитель эту конструкцию может комплектовать штангами, при помощи которых можно душ повесить на стену.

Ремонт смесителей для ванной с душем ничем не отличается от ремонта других устройств. Иногда в этих приборах быстро изнашивается шланг. При износе этого элемента, его можно с легкостью заменить.

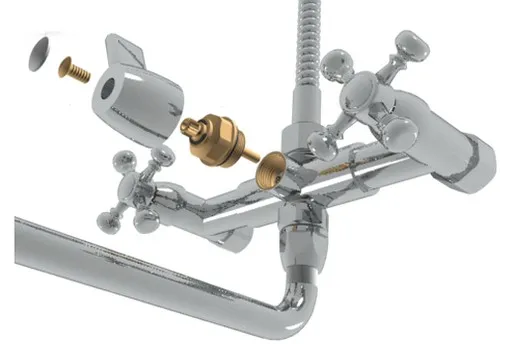

Устройство смесителя с душем

Схемы и чертежи

Нередко многим потребителям приходится сталкиваться с поломками смесителя в ванной, поэтому в этом случае необходимо знать, как устроены эти приборы. Знание всех особенностей устройства смесителей с душем или без него, поможет сделать качественный ремонт.

Вентильного вида

Вентильный прибор считается самой распространенной конструкцией. Для того чтобы разобрать эту конструкцию, стоит внимательно рассмотреть все ее составляющие элементы и их схему расположения. Ниже можно найти фото со схемами и чертежами конструкции, на которых подробно расписаны все составляющие элементы вентильных приборов. Эти изделия обычно бывают двух типов – с червячным механизмом или с краном буксой из керамической основы.

Первый вид прибора имеет простую конструкцию, но у него часто изнашиваются резиновые прокладки, которые находятся в штоке червячного механизма. Краны буксы из керамической основы приходится постоянно подтягивать, чтобы избежать появления течи.

Схема этих изделий состоит из следующих важных компонентов:

• запорная шайба;
• сальники или уплотнители;
• прокладка, которая располагается между вентильной головкой и корпусом крана;
• букса;
• муфта с направляющими;
• прокладка клапана;
• седло.

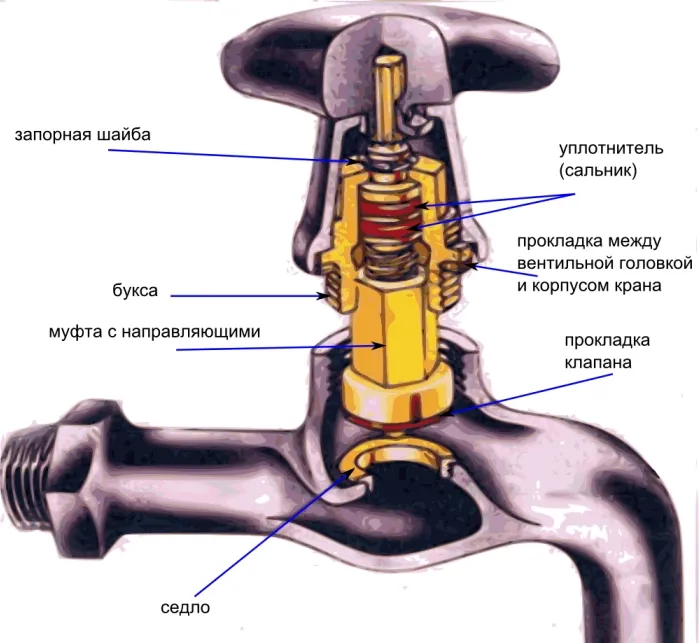

Вентильный кран

Рычажных изделий

Для того чтобы можно было яснее понять как выглядит схема и чертеж однорычажных изделий стоит в интернете посмотреть картинки с подробным описанием всех элементов этих конструкций.

Описание схемы выглядит так:

• в корпусе устройства установлен главный элемент конструкции – картридж, который отвечает за смешивание горячей и холодной воды;
• все остальные детали, которые могут сломаться установлены внутри картриджа. Поэтому при поломке приходится менять весь картридж;
• управление прибором происходит рычагом, от которого прибор и приобрел свое название;
• замыкает устройство, излив или гусак, через который вода выходит наружу.

Рычажный

Но для того чтобы самостоятельно осуществить ремонт стоит рассмотреть подробные чертежи этих приборах, на которых размечены каждые элементы и их места расположения. Чертежи помогут с легкость разобрать конструкцию и затем собрать.

Выбор смесителя для ванной не такая уж сложная задача. Можно выбирать любое устройство – двухвентильное, однорычажное, с термостатом, главное чтобы оно нравилось вам. Но если ваша ванная комната имеет классический стиль, то многие профессионалы и дизайнеры рекомендуют использовать двухвентильные приборы, они убудут в этих помещениях наиболее уместными.

Видео

https://youtu.be/U9i-JRRrACU

Какой высоты выбрать смеситель для раковины в ванной?

Выбор высоты смесителя для раковины в ванной зависит от нескольких факторов, таких как высота раковины, рост людей, которые будут пользоваться ванной комнатой, а также личных предпочтений.

В среднем, рекомендуется устанавливать смеситель на высоте около 10-15 см выше верхнего края раковины. Это обеспечивает удобный доступ к ручкам смесителя, что особенно важно для людей с низким ростом или ограниченной подвижности.

Однако, если раковина имеет нестандартную высоту, то высота смесителя должна быть выбрана индивидуально, чтобы обеспечить максимально комфортное использование. Кроме того, если вы планируете установить под раковиной шкафчик или другую мебель, необходимо учитывать, что высота смесителя должна обеспечивать достаточное пространство для открытия и закрытия дверцы шкафа.

В целом, выбор высоты смесителя для раковины в ванной зависит от индивидуальных потребностей и предпочтений. Если у вас возникнут дополнительные вопросы, то лучше всего обратиться к специалисту, который поможет выбрать наиболее подходящую высоту смесителя для вашей ванной комнаты.
