Как выглядит пожарная сигнализация — установка, монтаж и обслуживание системы автоматической сигнализации о пожаре

Пожарная сигнализация: устройство, установка и техническое обслуживание системы

Монтаж системы пожарной сигнализации является обязательным мероприятием по обеспечению безопасности на объектах, где возможное возгорание представляет угрозу для здоровья и жизни людей. Этот этап регулируется федеральными законами № 69-ФЗ от 21 декабря 1994 года «О пожарной безопасности» и № 123-ФЗ от 22 июля 2008 года «Технический регламент о требованиях пожарной безопасности».

Содержание статьи:

1. Какая пожарная сигнализация лучше?
2. Установка пожарной сигнализации
3. Что касается технического обслуживания

Система пожарной сигнализации: отвести беду до удара

Известная народная мудрость «Беду отводи до удара, искру туши до пожара» как нельзя лучше подходит для наглядной иллюстрации работы систем пожарной сигнализации. Их прямое назначение — своевременно обнаружить возгорание, оповестить о месте его возникновения, дать команду на эвакуацию людей по безопасным путям к выходам и начать автоматическое пожаротушение (если это предусмотрено проектом).

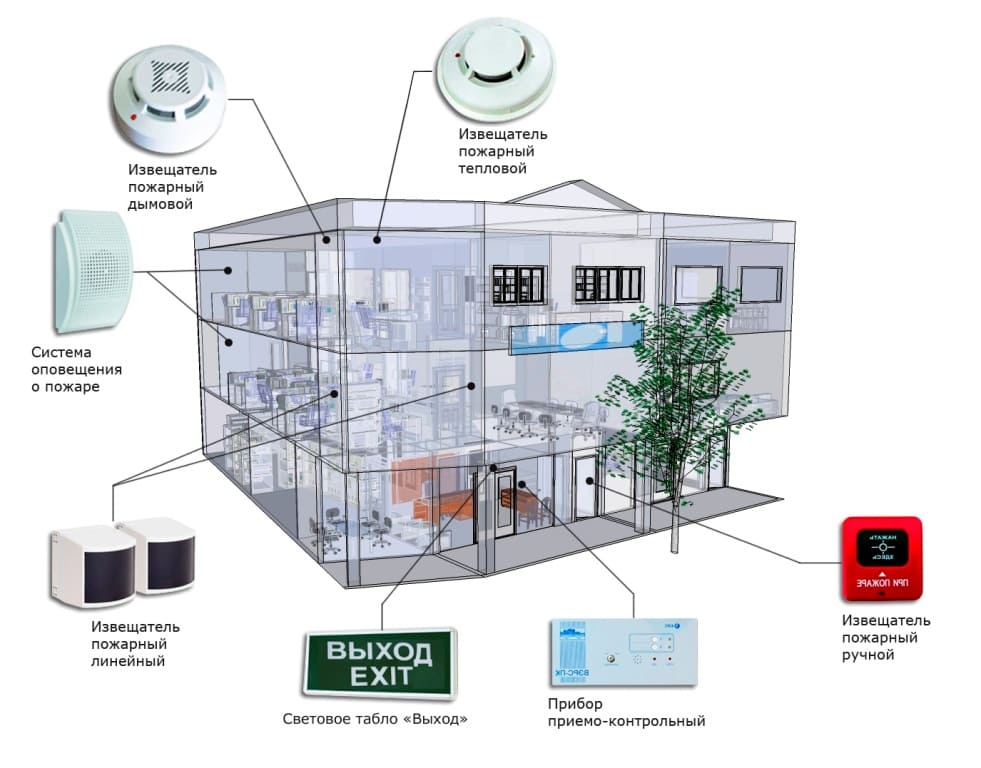

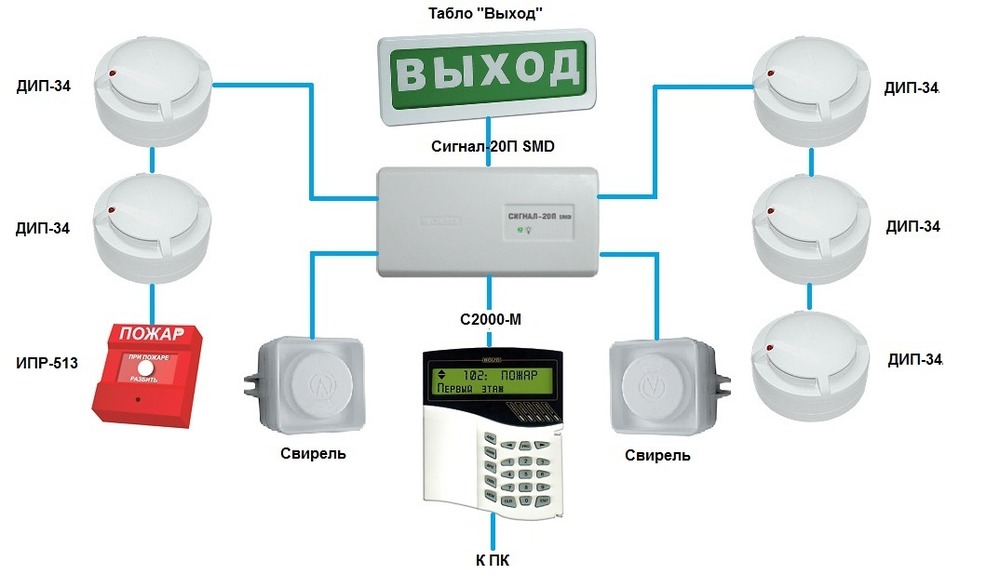

Автоматические установки пожарной сигнализации (АУПС) представляют собой сложный комплекс технических средств, состоящий из нескольких элементов, каждый из которых имеет собственный функционал и узкое назначение:

Источники питания. Согласно своду правил «СП 5.13130.2009. Системы противопожарной защиты. Установки пожарной сигнализации. Нормы и правила проектирования» степень обеспечения надежности электроснабжения в системах пожарной сигнализации должна относиться к I категории. В зданиях с круглосуточным пребыванием людей — больницах, интернатах, гостиницах, некоторых МФЦ и т.п. — электроснабжение в обязательном порядке обеспечивается от трех независимых источников питания, одним из которых должен быть автономный электрогенератор, используемый в случае отключения общей системы питания. Для других объектов достаточно двух источников питания — ими могут быть либо два источника переменного тока, либо один источник переменного и один — постоянного тока. Переключение между ними должно осуществляться автоматически при выходе из строя основного блока. В качестве резервного источника допустимо использовать аккумуляторные батареи, при этом обязательно должна присутствовать возможность подзарядки. Для эффективной работы АУПС необходимо, чтобы ее блок питания работал максимально корректно.

Извещатели , они же — датчики, детекторы факторов пожара. По принципу работы извещатели в АУПС могут быть ручными и автоматическими. Ручные пожарные извещатели запускаются непосредственно человеком при обнаружении признаков пожара. Чтобы активировать такой датчик, необходимо нажать кнопку или повернуть рычаг — после этого включается сигнал тревоги. Для возвращения в дежурный режим используется специальный ключ. Обычно ручные датчики дополнительно устанавливают в местах большого скопления людей — учебных заведениях, бизнес-центрах, торговых комплексах и т.д.

Кроме того, все извещатели делятся на группы в зависимости от их чувствительности к различным факторам возгорания.

• Дымовые извещатели — одни из самых популярных. Они могут быть оптическими и ионизационными. Поскольку возгорание в начальной стадии чаще всего (но не всегда) сопровождается выделением дыма, то применение дымовых датчиков считается весьма эффективным. Обычно их устанавливают в закрытых помещениях, за исключением санузлов и лестничных площадок. Наиболее распространены оптические датчики, принцип работы которых основан на взаимодействии светодиода и фотоприемника, расположенных в дымовой камере. В обычном режиме эти два элемента друг с другом не взаимодействуют, но в случае попадания в камеру дыма свет со светодиода преломляется и попадает на фотоприемник. Извещатель срабатывает и подает сигнал тревоги на панель (блок) управления системы пожарной сигнализации.
  К плюсам оптических датчиков относится невысокая цена и способность к обнаружению пожара на ранних стадиях, однако из-за запыленности в помещении или чувствительных элементов такие датчики могут подавать ложную тревогу. Кроме того, некоторые модели не реагируют на черный дым, выделяемый, например, при горении резины.
• Тепловые извещатели. Существует несколько типов, в каждом из которых используется свой принцип определения фактора пожара и теплочувствительные элементы, улавливающие изменения температуры до определенного уровня и скорость этих изменений. Общее в них то, что тепловой извещатель срабатывает, если в помещении резко повышается температура. В большинстве датчиков порог срабатывания находится на уровне 70–72°С, иногда он настраивается индивидуально. Такие датчики можно устанавливать практически повсеместно, в том числе там, где невозможно применять датчики дыма. Применение тепловых извещателей целесообразно только в тех случаях, если самым вероятным признаком пожара будет быстрое повышение температуры. Практически бесполезны они в помещениях с высокими потолками и в «горячих» цехах.

Это интересно
Тепловые датчики появились еще в XIX веке, так что их можно считать прародителями современных пожарных систем. Принцип работы основывался на использовании плавких материалов, разрушавшихся под действием высокой температуры. Датчики того времени были одноразовыми.

• Извещатели пламени — устройства, реагирующие на появление открытого пламени или тлеющего очага возгорания. Обычно их используют в промышленных помещениях, на открытых площадках, то есть там, где тепловые и дымовые датчики применять нецелесообразно — например, в нефтяной или газовой промышленности, где большинство продуктов горения не выделяет или выделяет небольшое количество дыма. Чувствительные элементы датчиков способны реагировать на электромагнитное излучение пламени в одном или нескольких оптических диапазонах. Извещатели пламени — один из наиболее дорогих видов датчиков. Их ложное срабатывание могут вызывать лампы накаливания, солнечное излучение, дуговая сварка и даже разряды молний.
• Кроме того, в системах пожарной сигнализации могут быть установлены комбинированные извещатели , реагирующие одновременно на несколько признаков пожара, например, на появление дыма и повышение температуры в помещении. Это позволяет более точно определить локализацию очага возгорания и подать сигнал тревоги.

Линии связи. Обеспечивают обмен информацией между всеми элементами системы пожарной сигнализации и питание АУПС. Для этого могут использоваться как проводные, так и беспроводные или комбинированные каналы связи. Выбор проводов и кабелей и способы их прокладки регламентируются требованиями ГОСТ Р 53315, ГОСТ Р 53325, СП 5.13130.2009 и некоторой другой нормативно-технической документацией.

Приемные устройства, или приборы приемно-контрольные и управления (ППКУ), пожарные (ППКП). Это «мозг» всей системы пожарной сигнализации, он осуществляет прием сигналов о пожаре от извещателей, контролирует и диагностирует работу шлейфов и датчиков, передает данные на центральный пульт или локальному диспетчеру, формирует управляющий сигнал на включение/выключение иных инженерных систем — оповещения и управления эвакуацией людей при пожаре (СОУЭ), дымоудаления и вентиляции, автоматических установок пожаротушения (АУПТ), лифтовых систем и пр. Кроме того, ППКУ в адресных системах определяют номер извещателя или шлейфа, с которого принят сигнал тревоги (см. рис.).

Рис. Общая классификация приборов приемно-контрольных пожарных по ГОСТ Р 53325-2012

Периферийные устройства — это все устройства, подключенные к сигнализации через линии связи и имеющие собственное функционально-конструктивное исполнение. К ним можно отнести пульт удаленного управления, с которого осуществляется локальное управление ПС на удаленной территории, релейные модули, расширяющие функциональные возможности автоматического управления, ретрансляторы и усилители сигнала, звуковые и световые оповещатели.

Системы пожарной сигнализации должны отвечать следующим требованиям:

• Обеспечивать контроль на объекте в режиме 24/7, чтобы обнаруживать возможное возгорание на самых ранних стадиях.
• Максимально точно определять локализацию пожара.
• Не иметь ложных срабатываний.
• Предоставлять информацию в доступной для понимания форме.
• Иметь резервную автономную систему электропитания на случай непредвиденного отключения электроэнергии.

Но для того, чтобы эти задачи выполнялись, необходимо определить, какая АУПС подойдет для конкретного объекта.

Какая пожарная сигнализация лучше?

При выборе типа пожарной сигнализации необходимо руководствоваться задачами, которые должна выполнять АУПС в составе системы пожарной безопасности, а также техническими условиями ее работы на объекте защиты (например, бывает невозможна кабельная прокладка или, наоборот, организация беспроводной связи).

Известно три типа систем пожарной сигнализации по виду передаваемой от датчиков информации: пороговая, адресно-опросная и адресно-аналоговая.

Пороговая, или традиционная АУПС. Принцип ее работы основан на изменении сопротивления в шлейфе, а датчики могут находиться только в двух основных состояниях: «норма» и «пожар». Структура (топология) пороговой АУПС отличается радиальным расположением шлейфов, то есть от контрольного пульта расходится сразу несколько шлейфов, к которым подключены извещатели. В том случае, если один из датчиков зафиксировал возгорание, он изменяет свое внутреннее сопротивление, а ППКУ выдает сигнал тревоги по тому шлейфу, к которому относится данный извещатель. Точное место срабатывания датчика в пороговой АУПС можно определить не всегда, поскольку к одному шлейфу здесь может быть подключено 10–20 извещателей в разных помещениях. К плюсам пороговой системы можно отнести низкую стоимость и простоту установки. Самые значительные минусы — большая вероятность ложных срабатываний, обнаружение пожара на относительно поздних стадиях и неудобство обслуживания.

Адресно-опросная АУПС. Более совершенная система ПС, поскольку она способна периодически проверять состояние датчиков в автоматическом режиме. В отличие от пороговой, принцип работы данной системы заключается в ином алгоритме опроса извещателей. Устройство не ожидает сигнала смены режима извещателя, а время от времени осуществляет опрос его текущего состояния. Каждому датчику при этом присвоен свой номер, что позволяет приемно-контрольному прибору точнее определять, где находится очаг возгорания. Датчики в подобной АУПС могут иметь несколько физических состояний — «норма», «пожар», «неисправность», «обрыв» и др., они способны самостоятельно переходить в другое состояние. Тип шлейфа в адресно-опросной АУПС — преимущественно кольцевой. Такие системы целесообразно использовать в однотипных помещениях общего назначения: в офисах, магазинах, учебных и медицинских учреждениях. Адресно-опросная АУПС отличается высокой информативностью.

Адресно-аналоговая АУПС. Обладая таким же функционалом, как и адресно-опросная система, она существенно отличается способом обработки сигналов от извещателей. Анализ информации и решение о переходе в другое состояние в этом случае принимает не сам извещатель, а контрольная панель (ППКУ). Это дает возможность настроить всю АУПС под внешние факторы, а центральный контроллер внутри панели управления способен осуществлять целый ряд сложных функций: опрос датчиков, анализ и интерпретация информации, сопоставление данных с граничными значениями, принятие окончательного решения на основе объединенных данных с извещателей нескольких типов и пр. Одно из преимуществ подобных систем — возможность применять топологию любого типа: «кольцо», «звезда» или «шина», что позволяет выбрать наиболее подходящий вариант прокладки шлейфов для сохранения работоспособности системы в случае обрыва линий связи между элементами системы.

Установка пожарной сигнализации: нормы и правила

Установке пожарной сигнализации предшествует целый комплекс работ, связанных с согласованием технического задания, проектированием, внесением изменений в проект, согласованием рабочего проекта. Только затем следует монтаж, испытания и пуско-наладочные работы, и наконец — сдача АУПС в эксплуатацию.

Сложно какой-либо из этапов выделять в качестве самого ответственного, поскольку это единый процесс, без правильной организации которого исправность и надежность АУПС невозможно гарантировать. Но проектирование — это начало и тот фундамент, на котором будет построена новая автоматическая система пожарной сигнализации. Именно в этот период необходимо предусмотреть все, чтобы сигнализация справлялась со своими задачами и нагрузками максимально эффективно.

И проектирование, и монтаж должны проводиться в соответствии с требованиями нормативно-технической документации. Основным регламентирующим документом в этой сфере является свод правил «СП 5.13130.2009. Системы противопожарной защиты. Установки пожарной сигнализации. Нормы и правила проектирования» (далее — Свод правил). Однако кроме него, существуют еще и стандарты, например, ГОСТ Р 53325-2012 и ГОСТ Р 55149-2012, также содержащие требования к системам пожарной сигнализации.

На этапе проектирования пожарной сигнализации прежде всего с учетом объемно-планировочного решения объекта защиты необходимо определить емкость АУПС, а значит — типы и количество извещателей. Рекомендовано, чтобы в систему был заложен определенный резерв, рассчитанный на ее возможное будущее расширение — масштабирование. Рекомендованный показатель в этом случае — 25% от общей емкости системы. Сложнее всего этот резерв закладывается в системы с радиальными шлейфами, поскольку для них потребуется дополнительная прокладка кабеля, увеличение количества оборудования, а также возможно снижение удобства в управлении АУПС.

Типы и количество датчиков при установке прописаны в указанном Своде правил. Например, в пункте 13.1.1 сказано, что «количество автоматических пожарных извещателей определяется необходимостью обнаружения загораний на контролируемой площади помещений, а количество извещателей пламени — и по контролируемой площади оборудования». Например, согласно документу, в одной зоне должно находиться не менее двух пожарных извещателей, а особенности расстановки зависят от их типа. В любом случае установка датчика должна проводиться согласно всей принятой технической документации и инструкции производителя.

Выбор типов извещателей зависит также от назначения защищаемых помещений и вида пожарной нагрузки. Его рекомендуется производить в соответствии с «Приложением М» СП 5.13130.2009. На практике за выбор извещателей чаще всего отвечают проектировщики, исходя из знаний, опыта и личных предпочтений, поскольку любое объемно-планировочное решение зданий или сооружений, а также внутренних помещений уникально по-своему.

Но и здесь имеются некоторые нюансы. Например, пороговые извещатели стόят намного дешевле адресных, хотя по нормам их необходимо устанавливать в количестве вдвое большем, при этом проверка их работоспособности может обойтись гораздо дороже. Следует учитывать и то, что такие извещатели дают ложные сигналы тревоги и выходят из строя чаще.

Монтаж пожарной сигнализации (АУПС) также состоит из нескольких этапов:

• разметка мест установки отдельных элементов согласно рабочему проекту;
• протяжка и прокладка кабеля (со штроблением или без);
• установка всех элементов оборудования;
• пуско-наладочные работы, индивидуальные и комплексные испытания.

Если по итогам пуско-наладочных работ и испытаний система пожарной сигнализации находится в рабочем состоянии, то она сдается в эксплуатацию после подписания соответствующих актов приемки.

Что касается технического обслуживания

Техническое обслуживание системы пожарной сигнализации с установленной периодичностью занимает все оставшееся время, пока АУПС находится «в строю». В соответствии со статьей 37 Федерального закона от 21 декабря 1994 года № 69-ФЗ «О пожарной безопасности» и пунктом 61 «Правил противопожарного режима Российской Федерации» руководство организации обязано не реже одного раза в квартал производить проверку работоспособности АУПС. По нормам пожарной безопасности и приказам МЧС АУПС, расположенная на объектах с массовым пребыванием людей, должна тестироваться ежемесячно. Если в штате компании имеются собственные специалисты с соответствующей лицензией, то техническое обслуживание может возлагаться на них, если нет — заключается договор со сторонней организацией. В процессе ТО исполнитель услуги обязан строго придерживаться требований ряда нормативно-технических документов, в частности:

• свода правил «СП 112.13330.2011. Пожарная безопасность зданий и сооружений»;
• стандартов ГОСТ Р 50776-95 (МЭК 60839-1-4:1989) (по системам тревожной сигнализации), ГОСТ Р 53704-2009 (по системам комплексной и интегрированной безопасности) и ГОСТ Р 53195.3-2015 (по функциональной безопасности систем, связанных с безопасностью зданий и сооружений);
• ведомственных строительных норм, например «ВСН 60-89. Устройства связи, сигнализации и диспетчеризации инженерного оборудования жилых и общественных зданий. Нормы проектирования» или «ВНЭ 5-79. Правила пожарной безопасности при эксплуатации предприятий химической промышленности»;
• отраслевых норм, например «ВНЭ 5-79. Правила пожарной безопасности при эксплуатации предприятий химической промышленности»;
• других действующих нормативных документов.

В рамках планового ТО проводится наружный осмотр, в ходе которого обращается внимание на целостность пломб и монтажных креплений элементов системы, на наличие нехарактерных признаков — трещин, коррозии, загрязнении и пр.

Диагностические мероприятия включают в себя измерение параметров шлейфов, способности АУПС переключаться с рабочего источника питания на резервный. Профилактические работы включают в себя очищение и продувку датчиков от пыли, зачистку контактов. В итоге проводится проверка общей готовности системы к работе. Общий перечень плановых работ должен быть зафиксирован в технологической карте, которая разрабатывается обслуживающей организацией индивидуально для каждого объекта с учетом особенностей АУПС и архитектурного решения объекта. Неплановое ТО производится в случае обнаруженных сбоев в системе ПС.

Стоимость технического обслуживания зависит от целого ряда факторов. Обычно на нее влияют время и сроки проведения работы, площадь объекта, функциональное назначение помещений, особенности схемы построения и прокладки шлейфов ПС, тип и количество извещателей и пр. Итоговая стоимость рассчитывается индивидуально в каждом отдельном случае.

Однако ТО на постоянной основе в одной компании для клиента всегда выгоднее. В некоторых организациях, занимающихся созданием АУПС под ключ, услуга ТО предоставляется бесплатно в случае заключения контракта на установку пожарной сигнализации.

Говорить о юридической ответственности за обеспечение пожарной безопасности руководителей предприятий и исполнителей работ по монтажу и ТО автоматических систем пожарной сигнализации было бы излишним — соответствующая информация в полном объеме содержится в КоАП РФ и УК РФ. Но при этом важно не забывать и о личной, моральной ответственности за здоровье и жизни людей, за сохранность чужих материальных ценностей, за сохранение окружающей среды…

Каадзе Анастасия Геннадьевна Ответственный редактор

Мнение редакции

Следует отметить, что современные адресно-аналоговые АУПС имеют крайне низкий процент ложных срабатываний и позволяют максимально точно определять местонахождение очага пожара на самых ранних стадиях его развития. На сегодня это самый оптимальный вариант системы пожарной сигнализации, который можно рекомендовать к установке. Но только в том случае, если речь идет о проверенных производителях и поставщиках оборудования.
