Как выглядят пожарные датчики — подробное описание и характеристики.
Просмотров 4.4k. 12 августа 2020 12 августа 2020
Составной частью пожарной сигнализации являются датчики-извещатели, которые реагируют на признаки пламени, повышенную температуру, дым или наличие утечки газа. Эти устройства выполняют роль предупреждения и передают сигнал о возникшей проблеме на контрольный прибор.
Виды пожарных датчиков-извещателей
Система современной пожарной сигнализации использует шесть видов датчиков: тепловые, дымовые, пламени, газовые, комбинированные, ручные.

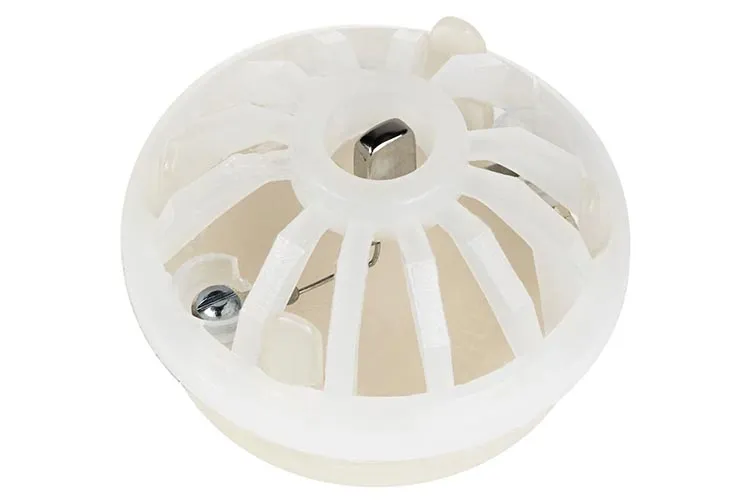

Тепловые
Принцип их действия сходен с работой термостата. Датчик представляет собой контроллер с подключенным к нему сенсорным элементом. Если температура в помещении превысит допустимый показатель, сработает сенсор, от которого информация по шлейфу поступит на общий контрольный блок сигнализации.
Тепловые датчики-извещатели чаще всего устанавливают в запыленной, загазованной и агрессивной среде. Они бывают двух типов:
- одноразовые;
- многоразовые.
В зависимости от установленного в них считывающего устройства подразделяются на три вида:
- пороговые, реагирующие на превышение предельной температуры в помещении;
- дифференциальные, работающие по системе анализа скорости повышения температуры среды размещения;
- комбинированные, срабатывающие и на повышение температуры, и на скорость этого процесса.
По виду обнаружения возгорания тепловые охранно-пожарные датчики бывают:
- точечные, срабатывающие на повышение показателей на определенном участке;
- многоточечные, представляющие комплекс соединенных между собой одноточечных детекторов;
- линейные, выявляющие очаги возгорания на всей протяженности детектора.
Среди всех видов датчиков-извещателей системы пожарной сигнализации именно тепловые используются чаще всего. Их достоинства:
- возможность использования в загазованной, запыленной и влажной среде;
- помехоустойчивость;
- низкое потребление мощности:
- долгий срок службы.
Минусы у этого оборудования также есть: датчик не реагирует на горение материалов, не выделяющих тепло. Учитывая, что тепловые датчики размещают на потолке, в случае отсутствия теплового излучения сигнал о возгорании поступает на контрольный блок намного позже.

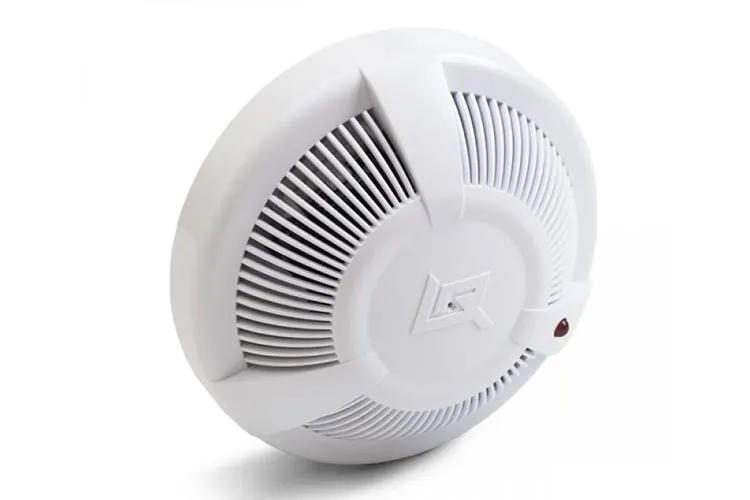

Дымовые
Срабатывают на появление задымления в помещении. По строению делятся на два типа:
- Оптические, принцип действия которых основан на работе светового излучателя и фотоприемника. Такие технические средства бывают точечные и линейные.
- Ионизационные – детекторы, контролирующие состояние воздуха через вентиляцию. На таком виде датчика-извещателя установлена камера с противоположно заряженными частицами, срабатывающими на дым.
Самыми распространенными являются оптические точечные извещатели. Принцип их устройства очень прост: датчик и излучатель устанавливаются в один корпус. При попадании внутрь дыма датчик улавливает инфракрасный свет и передает сигнал на контрольный пункт. Плюс таких технических противопожарных средств – дешевизна и простота установки. Минус – отсутствие реакции на черный дым, поглощающий инфракрасное излучение.
Существуют аспирационные оптические датчики, работающие по принципу забора воздуха и его последующего анализа на содержание частиц дыма. Именно такие технические средства реагируют на минимальный уровень задымления. Чаще всего их ставят в музеях, библиотеках, больницах, складах.

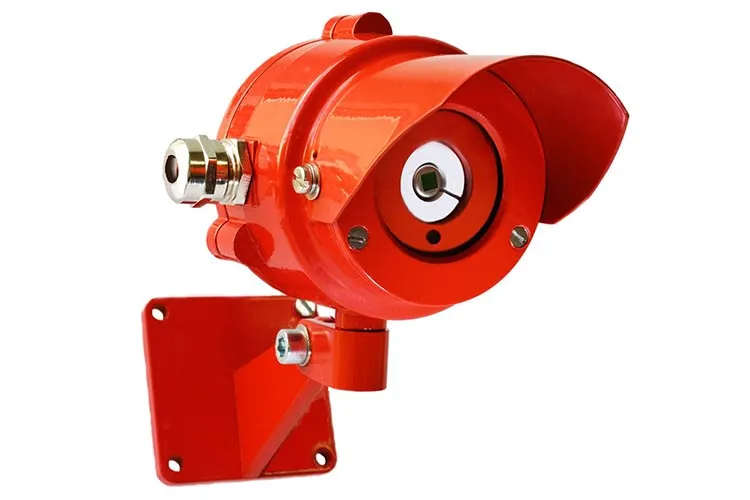

Датчики пламени
Характеризуются повышенной реакцией на электромагнитное излучение открытого огня и регистрируют источник возгорания с помощью ультрафиолетового, инфракрасного и электромагнитного диапазонов. Такие датчики используют на промышленных объектах, где перепад температур и задымление считается нормой. Выделяют несколько видов ИПП:
- Многодиапазонные, работающие с ИК и УФ-датчиками или оптико-электронным устройством анализа спектра.
- Адресные, позволяющие определить очаг возгорания в определенном месте.
- Взрывозащищенные, устанавливаемые в помещениях и складах категорий А/Б по риску взрыва или пожара.
- Инфракрасные, считающиеся самыми распространенными и использующиеся для контроля возгораний на объектах нефтехимической промышленности.
Сферой использования датчиков пламени является:
- помещения с высокими потолками;
- складские помещения для хранения горюче-смазочных материалов;
- объекты для хранения товарно-материальных ценностей;
- объекты с применением топлива и масла.

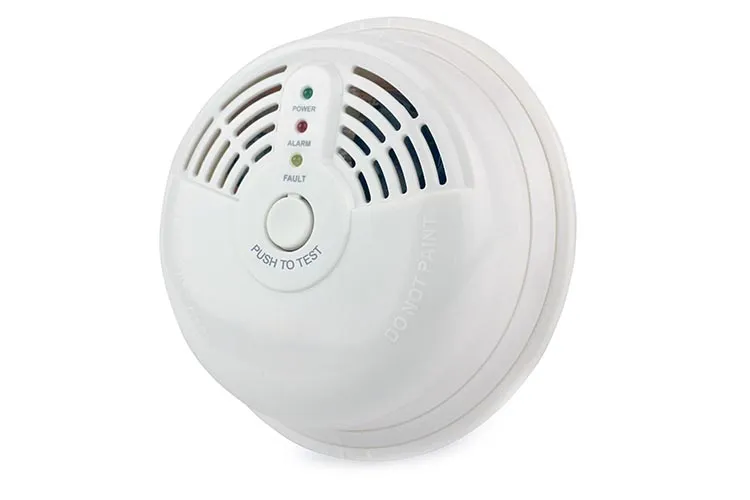

Газовые
Основная задача этого типа противопожарного оборудования – фиксация изменений химического состава воздушной среды. В зависимости от типа детектора ИПГ бывают:
- СО, реагирующие на угарный газ. С их помощью можно обнаружить тлеющие очаги возгорания органических материалов;
- СО2, срабатывающие на углекислый газ, образующийся при переходе пожара в активную фазу;
- СхНу, фиксирующие продукты нефте- и газопереработки;
- обнаруживающие газы при горении технологических установок.
При установке ИПГ в помещении оборудование настраивается индивидуально в зависимости от площади и назначения объекта. Преимуществом газовых датчиков является быстрота реагирования: от момента фиксации утечки газа до передачи информации на пункт проходит не более 5 секунд.

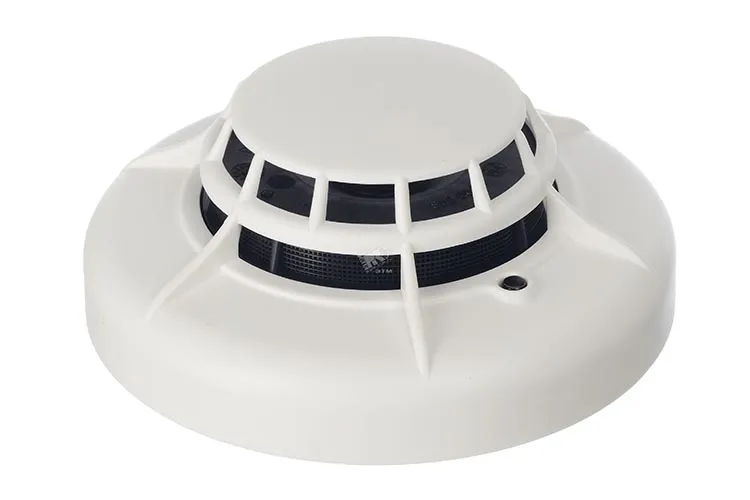

Комбинированные
Считаются самыми точными датчиками-извещателями, так как совмещают в себе функции газовых и тепловых детекторов. Реже возможна комбинация газовых, дымовых и световых датчиков. Выделяют несколько типов комбинированных извещателей:
- дымовой, объединяющий оптический и ионизационный датчики;
- дымо-тепловой, реагирующий на изменение температуры и появление дыма;
- газо-тепловой, в основе которого детектор СО2 и термостат;
- мультисенсорный, реагирующий на температуру, дым, углекислый газ и открытое пламя;
- объемный, контролирующий внешние объемы помещения. Работает на ИК и СВЧ датчике, сенсоре радиоизлучения и ультразвуке.

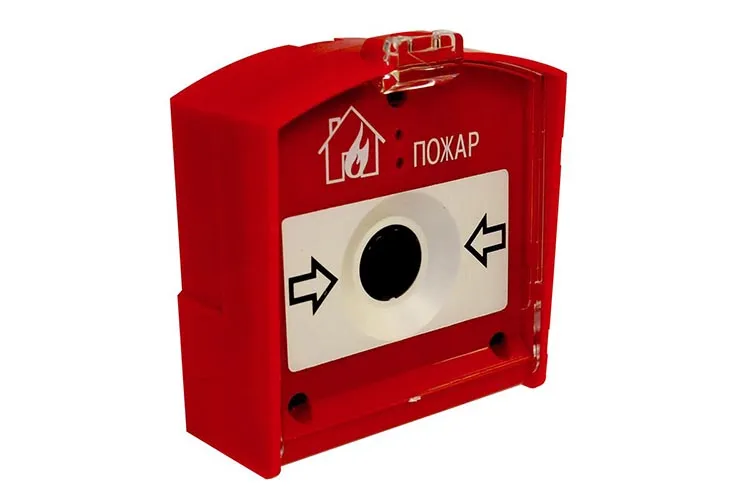

Ручные
Устройство оперативного аварийного оповещения о пожаре, которое активируется механическим способом. Такие извещатели ставят в зданиях общественного назначения, в административных организациях, школах, больницах. Включить сигнал тревоги можно тремя способами:
- изменением положения рычага;
- кнопкой;
- разбиванием стекла корпуса.
Плюс таких оповещателей – возможность передачи сигнала даже при сбое автоматических датчиков. Они также исключают подачу ложных данных, так как активируются уже при явной опасности пожара.
Обязательным условием при установке ручных извещателей является их маркировка. Кроме информации о назначении устройства используются сигнальные цвета корпуса:
- красный, для подачи сигнала о ЧС;
- желтый, для активации средств тушения очага огня;
- зеленый, для разблокировки аварийного выхода из помещения;
- синий, для активации тревожной кнопки.
По сроку эксплуатации ручные детекторы бывают одноразовые и многоразовые. Вторые всегда представлены кнопочными вариантами. В зависимости от типа передачи сигнала они подразделяются на адресные и пороговые. Адресные передают оповещение на пульт управления. Пороговые созданы для информирования об опасности.
По типу сигнала ИПР делятся на:
- звуковые, срабатывающие сразу после активации кнопки;
- запускающие цепь общей пожарной сигнализации;
- комбинированные, выполняющие несколько задач;
- срабатывающие одновременно с запуском системы тушения очага возгорания.
