Как выполнить заземление в частном доме?

Электроэнергия уже давно является обязательным компонентом в каждом доме, и мы все знаем о ее важности для комфорта. Однако вопросы о безопасности электроэнергетических сетей также возникают. Чтобы использовать электроэнергию безопасно, в частных домах рекомендуется установить заземление. Как это сделать? Существует проверенный алгоритм.

Содержание:

• Практика самостоятельного монтажа: «за» и «против»
• Схема заземления в частном доме: обозначения и виды
• Виды заземлений и их характеристики
• Элементы заземляющего устройства: материалы для использования
• Ошибки, которые допускаются даже профессионалами
• Система заземления и ее устройство
  • ГЗШ (главная заземляющая шина)
  • Заземляющее устройство
  • Система проводников
• Зануление, как разновидность защитного заземления
• Заключение

Данный вид защиты достаточно знаком, несмотря на то, что внедрился в жизнь человека не так давно. Но при обустройстве заземляющей конструкции возникает ряд вопросов, на которые мы и поможем вам ответить.

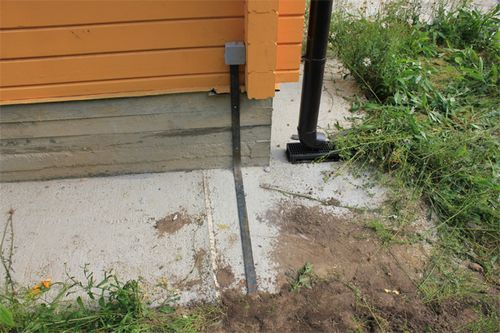

Контур заземления в частном доме

Практика самостоятельного монтажа: «за» и «против»

Ни одна научная литература не повествует о запрете самостоятельного изготовления конструкции заземления. Самое главное, что должно быть учтено, это правила и нормативы ПУЭ. Ответ на вопрос, как сделать заземление в частном доме самому не имеет однозначного ответа. Однако, мы будем склоняться к возможности проделать все мероприятия касательно установки этой системы собственноручно.

Многие считают, что проводить такие мероприятия, опасно не имея опыта работы с электрическими сетями. Спешим переубедить вас в том, что даже новичок справиться с подобной задачей, если будет следовать изложенному ниже алгоритму и учтет все ГОСТы.

Важно! Выполняя самостоятельный монтаж заземляющего устройства в собственном доме, необходимо придерживаться всех тонкостей.

получите рабочий контур заземления. Итак, подготовим материалы. Как упоминалось в наших предыдущих статьях, совершенно необязательно делать лишние растраты бюджета и покупать металл в магазинах. Достаточно покопаться в погребе или сарае, наверняка, найдется что-то подходящее.

Напомним, что для устройства контура заземления подойдут:

• металлические трубки диаметром до 32-34 мм. Обязательно чтобы они имели толстые стенки;
• плотные уголки из нержавеющей стали с толщиной 4-5 мм;
• плоские полоски шириной до 50 мм;
• стальная арматура без рифлений и насечек, ее диаметр должен быть не менее 1, 5 см.

Теперь непосредственно ответим на вопрос, как сделать заземление и обратимся к нашему алгоритму действий.

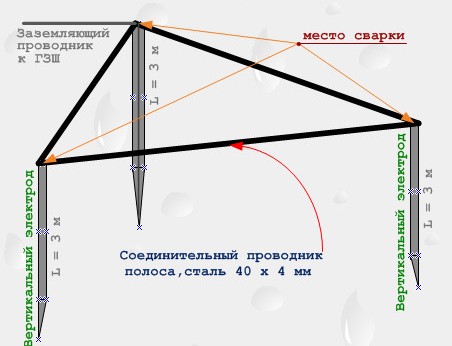

Схема заземления в частном доме

1. Проходим подготовительный этап. В этом процессе собираем нужные материалы и инструменты. На примере будем использовать металлические уголки с размерами сторон по 5 см и длиной 2-3 м, и полоску шириной 5 см. Незабываем о крепежах и клеммах заземления.
2. Теперь подготавливаем местность. Для этого вырываем траншею нужной формы (мы используем треугольную). Размеры берем в зависимости от габаритов предоставленного материала и выбранной площадки. В нашем случае получается равнобедренная фигура со сторонами 3 м, у вас может быть меньше. Глубина ямы не менее 70 см. Делаем углубление для заземляющего проводника также 70 см.
3. После того, как подготовили треугольник, по его углам вбиваем металлически стержни. В качестве таких электродов используются армированные штыри диаметром 1, 5 см. Забиваем их до тех пор, пока над поверхностью грунта не останется 10 см металла.
4. Теперь все штыри соединяются металлической планкой и привариваются к этим электродам. Если предусмотрен иной вид крепежа, — используем его.
5. От электрического щитка ведем заземляющий медный проводник и крепим его к контуру заземления при помощи специальных клемм.
6. Уже подсоединенное заземление, запускаем с каждым элементом, установленным в электрических цепях частного дома, делаем проверку конструкции. Если заземление исправно переходим к следующему этапу.
7. Траншею засыпаем землей и приводим устройство в эксплуатацию.

Благодаря таким невыдуманным мероприятиям, вы справитесь с монтажом без профессиональной помощи.

Мы с вами ответили на вопрос, как сделать контур заземления в частном доме, теперь рассмотрим, как это выглядит на схеме.

Важно! Сооружайте контур заземления на участках, где человек реже всего появляется.

Схема заземления в частном доме: обозначения и виды

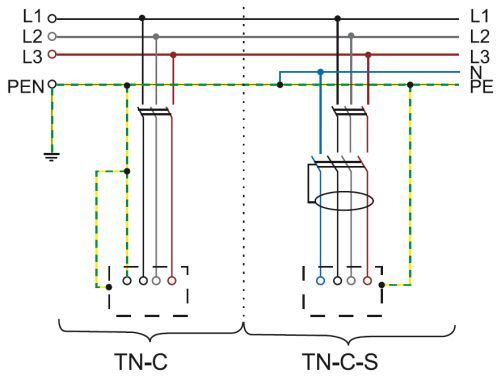

Заземление в частном доме в двух системах

Раз уж мы заговорили о схематических обозначениях заземляющих устройств, важно выделить две основных и часто встречающихся системы заземления.

Система TN-C-S. Этот вариант заземляющей конструкции зачастую имеется в домах старой застройки, к тому же обустроен и в квартирах. Работает эта система по следующему принципу: проводник PEN делится на два проводника в определенной зоне и приходит уже к потребительскому устройству двумя отдельными жилами N и PE. Первый — ноль, второй —защитный провод. Более подробно смотрите на изображении.

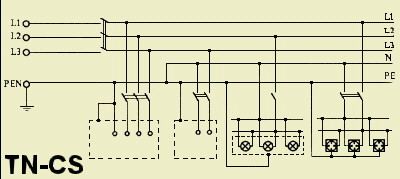

Заземление в частном доме в системе TN-CS

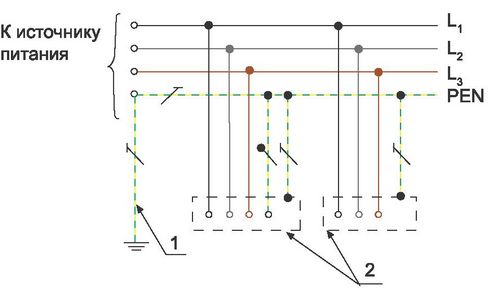

Система ТN-C. Подобная защита весьма старая, тем не менее продолжает использоваться в нашей стране. Принцип ее работы такой: имеющийся контур заземления располагается на подстанции или трансформаторе, от которого питается ваша усадьба. Нейтральный проводник соединяется с контуром заземляющей конструкции, и единой жилой приходит к потребляющему прибору. Он остается PEN, что в совокупности является защитным и рабочим проводником.

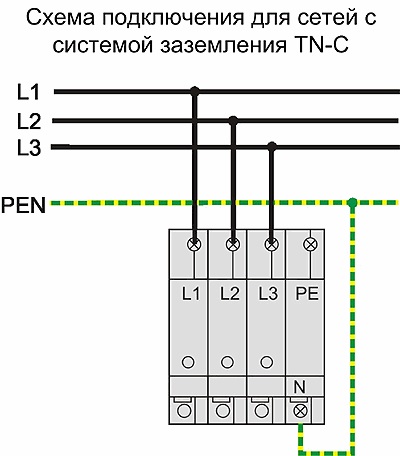

Заземление в частном доме с системой TN-C

Виды заземлений и их характеристики

Любая заземляющая система подразделяется на два вида: защитное и рабочее.

1. В задачи защитного заземления относят предупреждение выхода из строя электрической аппаратуры и другого имущества, находящегося в доме. Кроме того, предотвращает поражение электрическим током человека. Если на вашем участке установлен молниеотвод, данный тип заземления однозначно сработает при попадании в него молнии, при условиях его правильной конструкции.
2. Рабочий тип заземления предусматривает возможность нормальной работоспособности электрической установки. Если в вашем доме присутствуют элементы релейной защиты, то рабочее заземление будет пытаться корректировать ее функциональность.

Важно! Бытовые приборы домашнего пользования лучше всего заземлять напрямую, не надеясь на розеточное заземление.

Элементы заземляющего устройства: материалы для использования

Нередко для создания конструкции заземления используют материалы из конструированного черного металла. Недостаток в том, что вместо соединительных клемм придется использовать сварочную аппаратуру. Кроме самого оборудования потребуется рабочий персонал, который имеет опыт в работе с «землей».

Заземление дома из такого сырья предусматривает весьма сложный процесс. Например, металлические электроды придется забивать вручную при помощи кувалды. Также есть риск воздействия на контур коррозии, и уже через десяток лет данная конструкция разрушится.

Некоторые практикуют применение оцинкованного сырья для сооружения контура заземления в частном доме. Но и тут есть определенные риски. Например, производитель подтверждает низкую устойчивость к климатическим воздействиям. Если будет наблюдаться уравнение потенциалов, за год конструкция разрушится от коррозии.

Наилучший вариант — это использование нержавеющих элементов для заземления фабричного производства.

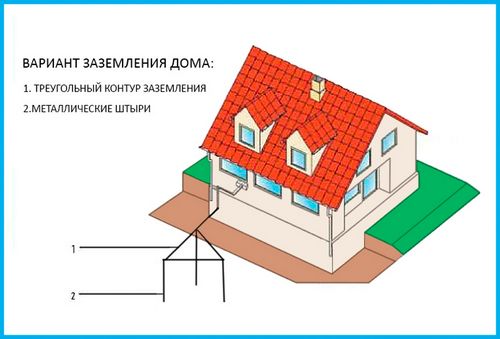

Система заземления в частном доме

В конструкцию заземляющего устройства входит:

• заземлитель — это электрод или металлический проводник, который углублен в грунт на глубину не менее 0, 7 м;
• проводник — это элемент, который соединяет заземляющую шину с электрическим оборудованием;
• металлосвязь — это конструкция, которая соединяется с концом заземляющего контура и входит в дом в виде шины.

Важно! Сопротивление металлосвязующего элемента не должно превышать 0,1 Ом.

Ошибки, которые допускаются даже профессионалами

Удивительно, но даже опытные работники, занимающиеся постоянно данной специализацией, допускают ошибки. Поэтому простой хозяин, выполняя монтаж конструкции заземления самостоятельно, должен знать о распространенных ошибках, ведь только так их удастся избежать.

• Выполнение заземляющего устройства без проведения измерительных мероприятий, то есть, не зная сопротивления;
• несоблюдение требований из государственного регламента и ПУЭ;
• выполнение крепежей всех проводников под один зажим.


  Как выполнить заземление в частном доме

Система заземления и ее устройство

Если в ваших планах разобраться в вопросе, как делать заземление, то для начала необходимо разобраться в устройстве этой системы.

Состав заземляющей системы имеет несколько элементов, таких как ГЗШ (главная заземляющая шина), заземляющее устройство и система проводников. Рассмотрим каждый из них в подробностях.

ГЗШ (главная заземляющая шина)

Этот элемент считается одним из важных в такой конструкции. Используется в основном в системах электрообеспечения с мощностью не более 1 Кв. Ее задачей считается соединение множества проводников в единое целое. Это обеспечивается с целью создать оптимальную работоспособность конструкции заземления, при этом подобный вид соединения проводов влечет за собой уравнивание потенциалов.

Заземляющее устройство

Заземляющее устройство —это не менее важный элемент, применяемый в системе защиты электрооборудования. Элемент представляет собой совокупность заземляющего проводника и электрода.

Система проводников

Системой проводников электрики называют определенное количество элементов, которые являются носителями заряженных частиц. Эти частицы передвигаются по всей длине проводников, за счет чего имеют свойство проводить электрический ток.

Важно! Конструкция системы заземления в обязательном порядке должна состоять их выше перечисленных составляющих.

Зануление, как разновидность защитного заземления

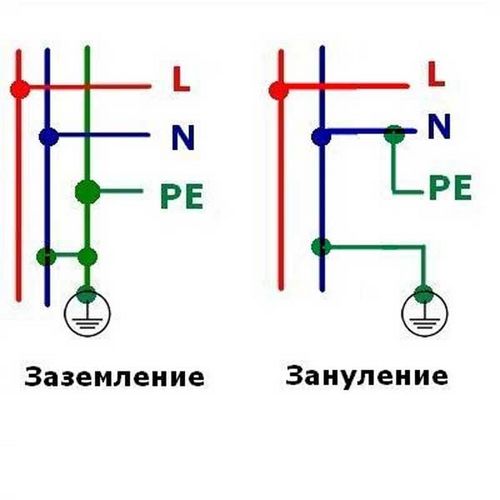

Схема заземления и зануления в частном доме

Привычное нам заземление имеет такую разновидность, как зануление. Данный тип уравнения потенциалов соединяет определенные части электрического оборудования в частном доме, которые не имеют заземления нейтрали или же оно выполнено халатно.

Оборудование с подобной защитой имеет высокую мощность потребления, следовательно, при пришествии пробоя электрического тока должно быть немедленно отключено, с целью избежать неисправности и горения электрической цепи. Защитное зануление состоит из нулевого рабочего и защитного проводников.

Заключение

В завершении статьи нужно заметить, что не всегда соблюдаются все выше перечисленные требования, тем не менее для начинающего электрика или домовладельца эти азы знать обязательно.

Важно! Обращаем внимание новичков, нельзя подключать провод заземления через выключатель, так как он может быть отключен, вследствие чего возрастает риск возникновения неполадок электрических приборов и порча имущества в целом.
