Керамические дымоходы Tona – особенности конструкции, монтажа и эксплуатации труб Тона

Системы дымоудаления выпускаемые в Германии имеют высокое качество, надежность и хорошие теплотехнические характеристики. Одним из ярких примеров являются дымоходы Tona. Продукция Tona имеет продуманную конструкцию, использует керамику HEIGHTECH со специальной структурой, а также широкий выбор дополнительных компонентов, доступных для потребителя.

Содержание:

• О фирме производителе Tona
• Виды дымоходных труб Тона
  • Трехкомпонентные трубы Tona tec iso
  • Двухкомпонентные дымоходы системы Tona tec
  • Дымоходы с оболочкой из нержавейки Tona star
  • Дымоходы серии Tona tec san
• Особенности монтажа дымоходных труб Тона
  • Требования к фундаменту для труб Тона
  • Правила организации прохода перекрытия
  • Как делается вывод через кровлю
  • Отделка дымохода марки Тона
  • Отзывы о керамических системах дымоотведения Тона
    • Отличается ли стоимость труб Тона от конкурентов?
    • Можно ли смонтировать систему Tona своими руками?
    • Какие недостатки присущи трубам от Тона?
    • Преимущества выбора дымоходных труб Tona?

О фирме производителе Tona

Немецкий производитель дымоходных труб Тона существует с 1891 г. С самого начала существования компании, потребителю предлагают качественные керамические трубы. Весь процесс, от заготовки глины и до получения готовой продукции, контролируется сотрудниками компании.

Компания Tona имеет собственный карьер, что позволяет отбраковывать второсортную глину и постоянно следить за качеством сырья.

Керамические дымоходы из Германии Тона изготавливаются с использованием метода HEIGHTECH, что обеспечивает высокую прочность, жаростойкость конструкции, при относительно небольшом весе.

Преимущества решения HEIGHTECH:

1. Кислотоустойчивость.
2. Меньшая толщина стенок и соответственно веса.
3. Снижение количества стыков.
4. Быстрый и равномерный прогрев конструкции.

Дымоходы Tona оптимально подходят для любых условий эксплуатации. При необходимости можно использовать системы для бань, каминов, котлов, работающих на газе, жидком или твердом топливе.

Виды дымоходных труб Тона

Предлагаемые потребителю системы дымоотведения Tona имеют следующие характеристики:

• Габариты — потребителю предлагаются трубы диаметром от 80 до 300 мм, длиной 500 и 1000 мм.
• Тип — для подключения предусмотрены системы с верхним и нижним подключением.
• Особенности конструкции — компания предлагает одно и двухходовые трубы с вентиляционным каналом и без него.

В линейки систем дымоотведения Tona представлены четыре базовых модификации.

Трехкомпонентные трубы Tona tec iso

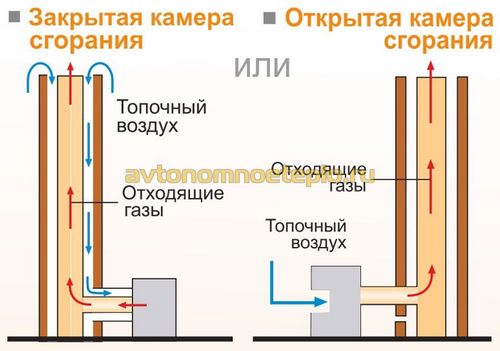

Дымоходная система Tona tec iso предназначена для подключения к отопительным приборам, независимо от вида используемого топлива и принципа работы. Главными особенностями и техническими характеристиками труб являются:

•

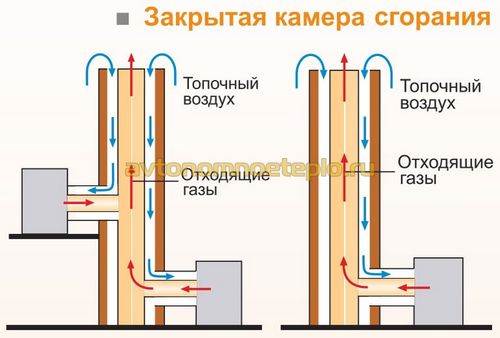

  Возможность одновременного подключения к нескольким отопительным приборам, использующим разные виды топлива.

• Температура и давление дымовых газов не влияют на работоспособность системы.
• Максимальная рабочая температура керамических дымоходов 1000°С. Труба устойчива к возгоранию сажи.

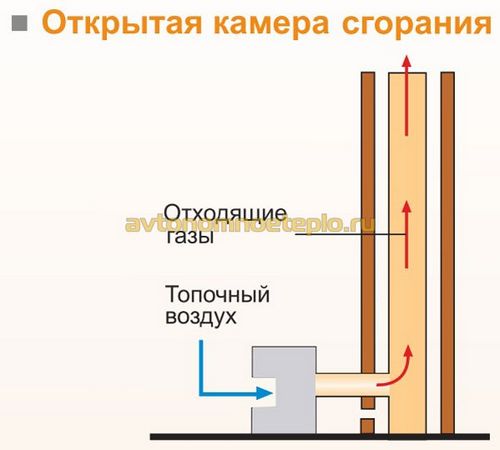

• Использование в котлах и отопительных приборах при условии открытой топки.
• Наружная оболочка изготовлена из легких марок бетона. Размеры бетонных блоков для трехкомпонентной дымоходной системы Tona tec iso зависят от выбранного диаметра трубы.

Предусмотрено верхнее и нижнее подключение котла к Tona tec iso. Система предназначена для внутридомового и наружного монтажа. Для герметизации стыков используется специальный герметик на минеральной основе.

Двухкомпонентные дымоходы системы Tona tec

Керамические дымоходы Tona tec представляют собой двухкомпонентную систему для отвода дымовых газов с температурой нагрева до 600°С. В зависимости от типа котла, герметизация стыков производится минеральным (КИТ) или силиконовым герметиком. Применение КИТ дает возможность выдерживать максимальный нагрев поверхности до 1000°С без разгерметизации системы.

Двухкомпонентная керамическая труба Tona tec имеет различные характеристики и предназначение, в зависимости от используемого герметика:

• Cerasecur — силиконовая основа, используется для низкотемпературных тепловых агрегатов. Оптимально подходит при подключении к конденсационному газовому котлу. Допускается использование для любого оборудования с закрытой камерой сгорания. Максимальная рабочая температура 160°С.
• КИТ — минеральная основа, параметры рассчитаны для работы при температуре 400°С. Допускается кратковременный нагрев до 600°С. Применяется при эксплуатации с жидкотопливными и газовыми котлами с закрытой и открытой топочной камерой.

Керамический дымоход Tona tec с двумя каналами поставляется со специальной наружной оболочкой, изготовленной на основе легкого бетона. Герметик выбирается самостоятельно.

Двухходовой дымоход Tona tec с вентиляцией — это оптимальное решение для помещений с ограниченной площадью и недостаточной циркуляцией воздуха. Во время работы котла сжигается кислород с улицы, поступающий в котельную через вентиляционный канал.

Дымоходы с оболочкой из нержавейки Tona star

Керамические трубы с наружной оболочкой из нержавеющей стали для дымоходов Tona star пользуются популярностью благодаря простоте и легкости конструкции, а также хорошему внешнему виду.

Особенности модификации:

•

  Трехслойная конструкция — внутри расположена сверхлегкая и одновременно плотная керамическая труба, толщиной всего 4 мм, закрытая базальтовой теплоизоляцией. Верхняя оболочка Tona star изготовлена из нержавеющей стали. Красивый внешний вид, не теряющий своей привлекательности с течением времени, достигается процессом шлифования стали.Главным отличием дымоходов Tona star от сэндвич дымоходов из нержавейки других производителей, является использование в качестве внутреннего слоя, керамики.

• Рабочие параметры — минеральный теплоизолирующий слой между керамикой и нержавеющей сталью обеспечивает полное отсутствие конденсата. Труба Tona star предназначена для подключения к твердотопливным агрегатам с высокой температурой исходящих дымовых газов. Краткосрочный нагрев до 1000°С, постоянный до 600°С.
• Эксплуатация — дымоход Тона стар хорошо держит тепло, что делает возможным использование трубы в системах, не зависящих от давления дымовых газов, для агрегатов с атмосферной топкой.

Настоящие немецкие дымоходные системы Tona star, в отличие от подделок, имеют внутренний керамический слой. На отдельных отводах, переходниках и ревизионных коленах выбит логотип компании.

Дымоходы серии Tona tec san

Монтаж керамических дымоходных труб Tona tec san позволяет отремонтировать уже существующий канал или провести санацию системы. Серия имеет технические параметры, позволяющие использовать ее в следующих случаях:

•

  Отвод дымовых газов без учета «точки росы».

• Допускается одновременное подключение Tona tec san к нескольким отопительным агрегатам, работающим на разных видах топлива.
• Рабочая температура до 600°С, пиковый нагрев до 1000°С. Труба устойчива к возгоранию сажи.

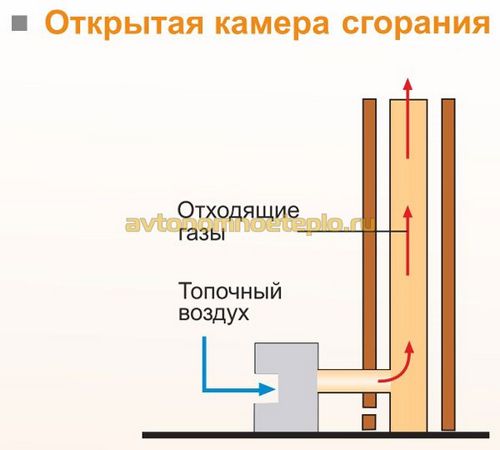

• Одноходовой дымоход Tona tec san, предназначен для котлов с открытой топочной камерой.

Отвод конденсата, образующегося в незначительном объеме, осуществляется благодаря особой системе конденсатоотвода. Монтаж трубы осуществляется при помощи инсталляции в уже существующий дымоход.

Особенности монтажа дымоходных труб Тона

В технической документации, прилагаемой к комплектам систем дымоотведения Tona, приводится инструкция по установке. В зависимости от выбранной модификации, особенности подключения могут несколько отличаться.

Перед началом монтажных работ необходимо тщательно изучить рекомендации производителя и принять во внимание существующие СНиП, а также требования пожарной безопасности.

Требования к фундаменту для труб Тона

Системы Tona tec и Tona tec iso отличаются большим весом, за счет внешней оболочки (блоков), изготовленной из пористого бетона. Перед монтажом модификаций понадобится изготовить фундамент под установку керамзитобетонных блоков.

Рекомендуется, чтобы основание соответствовало следующим требованиям:

1. Превышало размеры блоков, по крайней мере, на 20 см.
2. Было монолитным, армированным.

Системы Tona star и Tona san имеют меньший вес, и поэтому могут монтироваться на опорный кронштейн. Необходимость в изготовлении фундамента отсутствует.

Правила организации прохода перекрытия

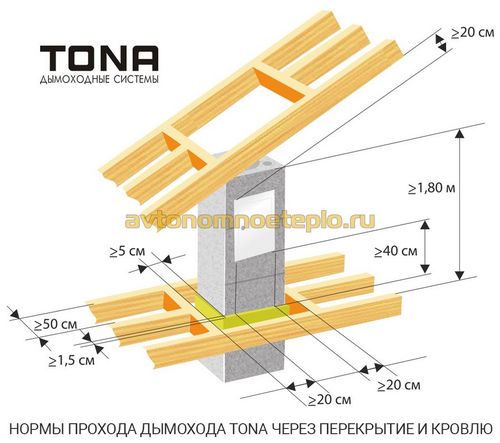

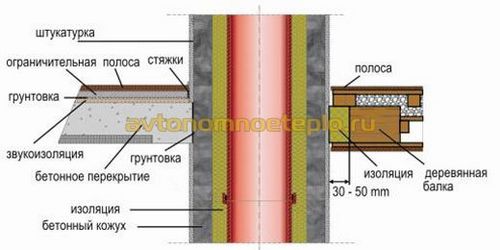

Нормы, связанные с прохождением перекрытия, четко оговариваются в СНиП. В частности, там указываются безопасные расстояния от дымохода до сгораемых материалов. Для труб с двойной изоляцией, минимальное расстояние до деревянной поверхности составит не менее 3 см.

При монтаже одностенных систем дымоудаления, потребуется увеличить зазор до 5 см. Расстояние от дерева до дымохода заполняют негорючим минеральным утеплителем.

При монтаже через бетонные плиты, зазор для пожаробезопасности не требуется. Но, диаметр отверстия расширяют на несколько сантиметров для облегчения монтажа и терморасширения.

Установка дымохода Tona в деревянном доме требует особой осторожности. Трубы не должны находиться ближе, чем в 1 метре от несущих конструкций.

Как делается вывод через кровлю

Вывод трубы через кровлю требует изготовления специальной проходки, деревянного каркаса, зазоры в котором до дымохода заполняют утеплителем. Во время монтажных работ соблюдаются следующие условия:

•

  В инструкции приводится схема сборки, которой необходимо следовать при проведении монтажных работ.

• Проход дымохода через кровлю, выполняется с помощью специальных комплектующих, изготавливаемых компанией Tona. Система проходки через кровлю полностью соответствует всем существующим СНиП.
• Монтаж осуществляется в обход стропил. Категорически запрещается, чтобы нагревающаяся поверхность соприкасалась с элементами несущей конструкции.

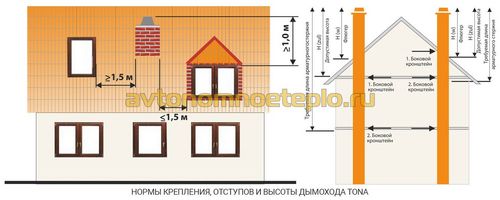

• Завершение над крышей. Сверху кровли устанавливается основание. Закрывает трубу оголовок дымохода, оберегающий систему от проникновения влаги во время атмосферных осадков.
• Финальная надкровельная часть дымохода фиксируется с учетом ветровых нагрузок.

Отделка дымохода марки Тона

Дымоход Tona tec и Tona tec iso располагается в бетонных блоках, из легкого пористого материала, подверженного воздействию влаги и сырости. Чтобы защитить конструкцию, необходимо облицевать стенки при помощи керамической плитки или слоя штукатурки.

Облицовка выполняется с использованием клеевых составов, предназначенных для наружных работ, способных выдерживать нагрев и колебание температур. Устройство керамического дымохода Тона в бане может потребовать дополнительно использовать армирующую сетку при оштукатуривании каркаса.

Отзывы о керамических системах дымоотведения Тона

Системы дымоотведения Тона имеют хорошие технические характеристики. Простая, но эффективная конструкция труб позволяет обеспечить необходимые условия для безопасной эксплуатации и максимальной производительности отопительных приборов.

Отзывов о данных системах дымоудаления мало, так как на отечественном рынке дымоходы компании Tona появились сравнительно недавно. Судить о качестве продукции можно по заявленным производителем техническим параметрам.

Отличается ли стоимость труб Тона от конкурентов?

Производитель продает уже готовые и полностью укомплектованные системы. В базовую комплектацию дымохода Tona входит:

1. Конденсатосборник.
2. Труба.
3. Система прохода через плиты перекрытия и кровлю.
4. Система прочистки дымохода.
5. Адаптер для подключения дымохода.

По сравнению с комплектами других производителей? стоимость системы Tona, с одинаковыми теплотехническими характеристиками составляет:

• Tona — комплект обойдется в 69-70 тыс. руб.
• Вулкан — сэндвич труба стоит 64000 руб.
• Шамотная Керамика 70000 руб.
• Обычный кирпичный дымоход потребует вложить 56-60 тыс. руб.

Стоимость монтажа дымохода Тона составит, в зависимости от выбранного подрядчика, от трети до половины себестоимости комплекта.

Точно рассчитать все затраты на установку можно только после изготовления проекта системы дымоудаления.

Можно ли смонтировать систему Tona своими руками?

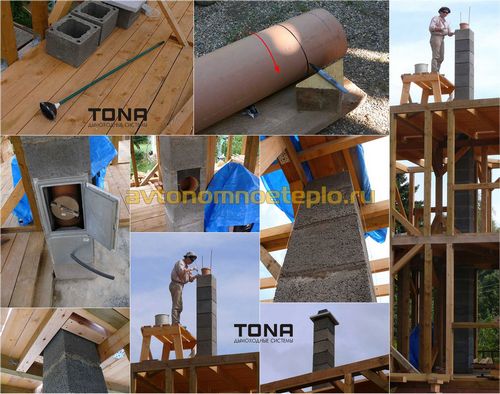

Благодаря простой конструкции, выполнить монтаж керамического дымохода Тона своими руками возможно. Выполняя работы, необходимо придерживаться нескольких простых рекомендаций:

• Нанесение герметика при стыковке труб выполняется с помощью специального шприца. Предварительно выбирается состав, соответствующий параметрам отопительного оборудования.
• Блоки Tona соединяются с помощью клеевого состава, на основе цемента, рекомендуемого производителем. Во время укладки необходимо следить за соблюдением вертикали.
• Керамические трубы Tona изготавливаются отрезками по 0,5 и 1 м. Для проведения самостоятельного монтажа рекомендуется использовать комплекты с диной сегмента 1 м.

Какие недостатки присущи трубам от Тона?

Трубы Тона, как и продукция других производителей, имеет определенные недостатки. Выбирая систему дымоудаления, потребуется учитывать возможные минусы.

• Герметик — одним из основных недостатков дымоходов Tona является необходимость использования разных герметиков, влияющих на технические характеристики системы. Для дровяной печи необходимо использовать клеящий состав на основе минеральных наполнителей.Подключение к конденсационным газовым котлам осуществляется при помощи силикатного герметика, сохраняющего эластичность при температуре 160°С, но теряющем свои свойства при большем нагреве. В результате, при смене отопительного прибора потребуется разобрать дымоход и провести новую герметизацию стыков.
• Необходимость в проведении дополнительных работ. Керамзитные блоки боятся влаги и быстро разрушаются. После монтажа дымохода потребуется оштукатурить и облицевать поверхность. Подобный недостаток встречается и в продукции других производителей.

Преимущества выбора дымоходных труб Tona?

Дымоходные трубы Тона имеют несколько преимуществ, выгодно выделяющих их на фоне других производителей.

• Готовый комплект — производитель позаботился о том, чтобы потребителю предлагались полностью укомплектованные системы стандартных типоразмеров, что облегчает расчеты и выбор трубы.
• Улучшенная керамика — керамические дымоходы Tona имеют большой рабочий ресурс. Утепленные системы практически избавлены от основного недостатка всех труб — конденсата, что влияет на срок службы изделия.
• Продуманная конструкция — компания Tona предлагает широкий ассортимент комплектующих деталей. Переходники к котлу позволяют выполнить верхнее и нижнее подключение.В конструкции предусмотрены узлы, позволяющие выполнять быструю чистку дымохода. При необходимости возможно самостоятельно подключение и монтаж системы.

Немецкие дымоходы сохраняют лидирующие позиции на рынке готовых систем дымоотведения. Постоянно растущее количество продаж керамических труб Tona, свидетельствует о популярности, которую продукция компании имеет у отечественного потребителя.
