Керамические и керамзитобетонные блоки для дымохода и вентиляции – советы специалистов по поэтапному монтажу

Керамические трубы, устанавливаемые внутри и снаружи здания, должны быть защищены от механических и температурных воздействий и иметь теплоизоляцию. Для этого используются блоки из керамзитобетона. Многие производители керамических дымоходов выпускают модули, которые можно приобрести в комплекте или отдельно.

Содержание:

• Виды блоков для дымоходов
  • Из чего и как изготавливаются дымоходные блоки
  • Область применения керамоблоков
• Монтаж дымоходных блоков из керамики и керамзитобетона
  • Нужен ли фундамент под блочный дымоход?
  • Как выполняется кладка керамических блоков
  • Какая теплоизоляция укладывается между блоком и трубой?
  • Как выполняется отделка поверхности керамоблоков?
  • Варианты изоляции дымоходного блока на крыше
  • Отзывы о керамзитовых блоках для труб керамических дымоходов
    • В чем преимущества керамзитобетонных элементов?
    • Какой максимальной высоты допускается кладка блоков?
    • Возможно ли возгорание от соприкосновения с поверхностью?
    • Существует ли вероятность попадания дыма в вентканал?

Виды блоков для дымоходов

Дымоходные керамические и керамзитобенные блоки, изготавливают из легких сортов бетона и глины. Конструкция модулей зависит от типа системы дымоотведения. Производители предлагают блоки следующих типов:

• Одноходовые – конструкция модуля состоит из каркаса, с одним отверстием под дымоходную трубу. Между керамикой трубы и блоком укладывается теплоизоляция.
• Двухходовые – модуль имеет два канала под трубы, разделенные между собой перегородкой. Блоки используются для двухходовых керамических дымоходов, предназначенных для одновременного отвода продуктов сгорания и подачи воздуха в топочную камеру.

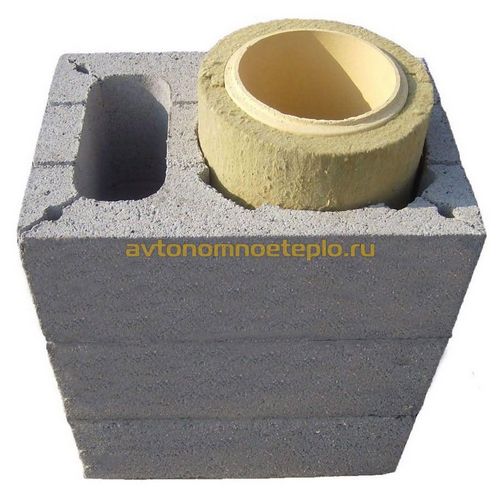

• С вентиляцией – блоки для вентиляционных каналов и дымоходов имеют одну особенность, отличающую их от одно- и двухходовых конструкций. В системах предусмотрен один или несколько вентиляционных каналов.

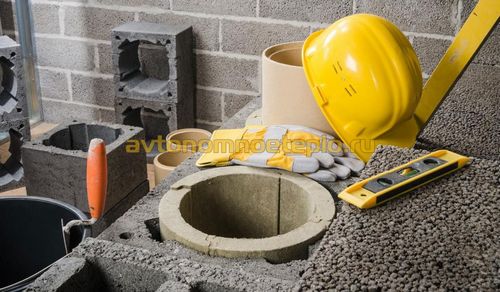

Из чего и как изготавливаются дымоходные блоки

На сегодняшний день существует три основных метода производства дымоходных блоков, каждый из них отличается прочностными и теплоизоляционными характеристиками:

•

  Дымоход из керамзитобетонных блоков – при производстве применяются легкие марки бетона. Изготовление происходит с помощью автоклава. После заливки используется вибрационная машина, для максимального уплотнения состава и избежания пустот. Керамзитобетонные блоки используются в промышленных и частных система отвода продуктов горения, и имеют длительный срок эксплуатации.

•

  Керамические блоки для дымохода – производятся методом обжига шамотной глины. Предназначены для бытового применения. Во время покупки керамоблоков, лучше отказаться от модулей, стенки которых имеют трещины, что свидетельствует о нарушениях во время производственного процесса.Керамика имеет пористую структуру и хорошие теплоизоляционные свойства, создает естественную пароизоляцию, способствуя поддержанию баланса влажности снаружи и внутри конструкции, что уменьшает количество продуцируемого конденсата.

• Изготовление самодельных блоков своими руками – такое решение позволяет сэкономить средства, но при всем желании, добиться такого же качества и прочности, как у керамзитобетонных блоков промышленного производства, не получится. Еще одним вариантом является кирпичная кладка, в которую монтируют керамическую трубу.

При выборе подходящих модулей для системы дымоотведения, потребуется учитывать необходимость в последующей облицовке и вероятного срока эксплуатации.

Область применения керамоблоков

Последние 20-30 лет стали широко применяться пустотелые блоки из керамики для кладки дымохода. Преимущества данного вида конструкций:

1. Небольшой вес.
2. Хорошие теплоизоляционные характеристики
3. Прочность с коэффициентом не менее М 100.
4. Наличие на наружной стороне специальных насечек, улучшающих адгезию облицовочного материала к поверхности.

Используются керамоблоки в основном в частном строительстве. Для подключения как отдельных, так и коллективных систем дымоудаления.

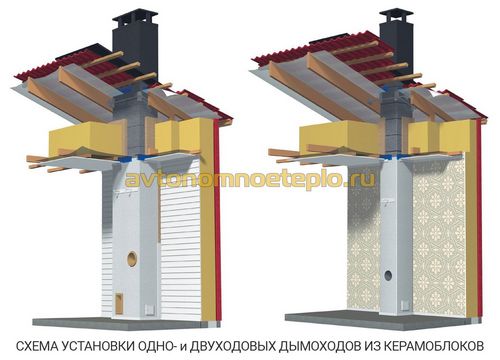

Монтаж дымоходных блоков из керамики и керамзитобетона

Помимо выбора типа блоков для керамических труб, потребуется строго соблюдать правила связанные с монтажом конструкции, чтобы обеспечить нормальные условия эксплуатации. Монтируя керамзитобетонный блок для дымохода или его керамический аналог, необходимо учесть несколько важных нюансов.

Нужен ли фундамент под блочный дымоход?

Несмотря на то, что материал, используемый при изготовлении блоков, относится к разряду легких, суммарный вес конструкции дымохода, независимо от материала модуля, требует обязательного изготовления фундамента. Для этого используют бетонный раствор, с добавлением щебня мелкой фракции. Чтобы увеличить прочность основания, проводят армирование.

При выполнении работ потребуется соблюдать следующие условия:

• Для армирования выбирается арматура с диаметром 10 мм.
• Раствор изготавливают в пропорции 1/4/6 , в соотношении цемент, песок, щебень.
• Бетонная подушка заливается строго по уровню.
• Основание должно набрать прочностные характеристики, по крайней мере, в течение двух недель, прежде чем приступить к укладке блоков под дымоход.

Обойтись без основания можно при установке облегченных керамических конструкций. В таком случае первый ряд устанавливается на специальную монтажную площадку, и нагрузка от веса дымохода приходится на стену здания. Легковесные системы отвода дыма предлагает

компания Effe2

.

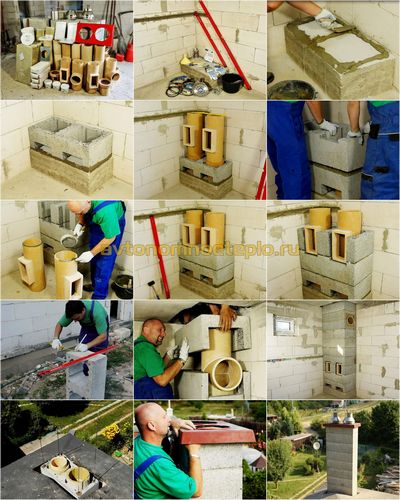

Как выполняется кладка керамических блоков

Чтобы установить сборный модульный дымоход из термостойких керамических блоков, потребуется правильно выбрать раствор и соблюдать рекомендации относительно монтажа, предоставленные производителем. Работы проводятся следующим образом:

• Для кладки используется специальный кислоустойчивый раствор, имеющий хорошие теплоизоляционные характеристики. Шов между блоками не должен быть более 1 см. Нарушения рекомендаций приводит к появлению «мостиков холода» и как следствие, повышенному конденсатообразованию.
• На бетонное основание выкладывается первый ряд, пустоты которого полностью заливаются раствором.
• Укладывается несколько рядов керамоблоков, после чего внутрь полостей вставляется керамическая труба. Выполняют теплоизоляцию и устанавливают распорную арматуру, прочно фиксирующую дымоход в каналах блока.
• Отверстия под ревизионные каналы не предусмотрены. Там, где проектом запланировано установить конденсатоотводчик или ревизию, в боках прорезаются отверстия с помощью «болгарки» (круг по бетону).
• Для укрепления конструкции, в углах блоков вставляют прутки арматуры или шпильки. Для этой цели предусмотрены специальные отверстия по краям.
• Трубы собираются снизу вверх. Стыки обрабатываются кислотоустойчивым герметиком, на основе цемента или силикона.

Монтаж керамзитобетонных и керамических блоков своими руками проходит практически по одной схеме. Во время сборки следует руководствоваться приведенными выше инструкциями.

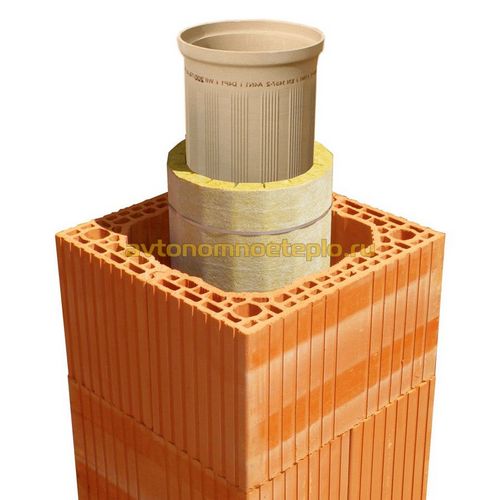

Какая теплоизоляция укладывается между блоком и трубой?

Устройство сборного дымохода из блоков предусматривает возможность провести теплоизоляцию трубы из керамики, что крайне необходимо при подключении к твердотопливным котлам, и любому другому оборудованию с высокой температурой отходящих газов. Для этого используется специальный рулонный утеплитель, обычно поставляемый в комплекте к системе дымоотведения.

Минеральный утеплитель, укладываемый между трубой и стенкой блока, должен соответствовать следующим требованиям:

1. Влагоустойчивость.
2. Негорючесть.
3. Большая удельная плотность.
4. Толщина.

Теплоизоляция укладывается поверх трубы и фиксируется с помощью специальных хомутов, одновременно выполняющих роль распорного механизма. Между стенками блока должно остаться достаточное расстояние для проветривания тепловой изоляции.

На рынке появилось много марок теплоизоляции, изготовленной специально для керамических систем дымоудаления. Но, утепление дымоходной трубы в керамзитобетонном блоке лучше выполнить тем материалом, который рекомендует производитель керамических труб.

В технической документации приводится подробная инструкция, вместе с минимальными характеристиками теплоизоляции и маркой производителя.

Как выполняется отделка поверхности керамоблоков?

Керамзитобетон, как и керамоблоки, после укладки потребуется защитить от атмосферных осадков и неблагоприятных условий внешней среды. Для отделки можно воспользоваться двумя способами:

• Штукатурка – используют уже готовые сухие штукатурные смеси, имеющие улучшенную адгезию, а также устойчивые к внешним факторам (осадкам, воздействию ультрафиолета) и способные выдерживать нагрев, без растрескивания. Оптимально будет использовать теплоизолирующие составы.
• Облицовка плиткой – используют любой керамический отделочный материал, предназначенный для проведения внешних работ: морозо-влагоустойчивый. Дымоход и вентиляция расположены в одной кладке, что существенно облегчает проведение облицовочных работ и улучшает внешний вид конструкции. Укладку выполняют на клей для наружных работ.

Если наружные блоки оболочки дымохода из керамической трубы выложены правильно, растрескивание по швам встречается достаточно редко. Чтобы избежать подобного в процессе эксплуатации, и обезопасить конструкцию, перед оштукатуриванием поверхности прокладывают армирующую сетку.

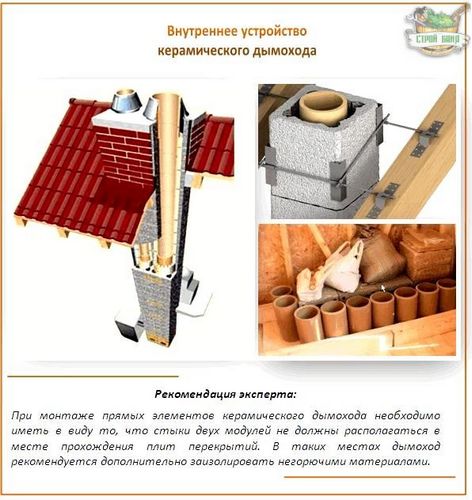

Варианты изоляции дымоходного блока на крыше

Если принимается решение использовать керамический дымоход для устройства системы дымоотведения внутри дома, обеспечивается безопасное примыкание кровли к блокам дымохода и вытяжки. Согласно существующим СНиП, требуется соблюдать противопожарные расстояния от горючих материалов до нагревающихся поверхностей.

Минимальное расстояние между кровельным материалом и конструкцией блока для керамического дымохода с вентиляционным каналом – 5 см. Зазор заполняется негорючим минеральным утеплителем. Для исключения протекания кровли в месте прохода, используют специальную заводскую проходку. Места примыкания обрабатываются силиконом.

Отзывы о керамзитовых блоках для труб керамических дымоходов

Керамзитовые блоки используются для внутреннего и наружного монтажа системы дымоотведения. Главным достоинством конструкции является простая и удобная установка, а также высокая надежность.

Как показывают отзывы об использовании систем, установка модулей помогает решить сразу несколько проблем:

1. Удалить продукты сгорания.
2. Обеспечить достаточный приток воздуха в помещение и топочную камеру.
3. Уменьшить образование конденсата и облегчить процесс обслуживания, и дальнейшей эксплуатации.

В чем преимущества керамзитобетонных элементов?

Главными преимуществами керамзитобетонных блоков считаются следующие характеристики:

• Защита керамических труб от механического и атмосферного воздействия.
• Красивый внешний вид.
• Небольшие размеры блоков, что облегчает монтаж и делает возможным установку системы внутри здания.
• Совмещение вентиляции и дымохода в один блок модуль. Крайне важным фактором обустройства котельной является достаточная вентиляция помещения. От хорошего притока свежего воздуха зависит работа отопительного оборудования и поддержание нормального микроклимата в помещении. Универсальная конструкция с вентканалом, позволяет обойтись без нагромождения труб, для отвода продуктов сгорания и притока воздуха.

В результате использование керамзитобетонных блоков, существенно увеличивается срок эксплуатации керамических труб, котельного и печного оборудования.

Какой максимальной высоты допускается кладка блоков?

Специальные полые блоки для устройства стояков воздуховодов и дымоходов предназначены для использования в бытовом строительстве. Высота конструкции может достигать 13 м. Чтобы снизить ветровую нагрузку, при монтаже системы дымоотведения для двухэтажных зданий, потребуется «привязать» конструкцию к зданию с помощью шпилек.

Кладка обязательно армируется. Для этого по краям блоков предусмотрены специальные отверстия. В них вставляется арматура или стержни, изготовленные производителем модулей. После установки прутков, отверстия заливаются цементным молочком.

Конструкцию можно укрепить, установив металлические углы по краям, и скрепив их между собой шпильками.

Возможно ли возгорание от соприкосновения с поверхностью?

При работе твердотопливного оборудования, температура отходящих газов может достигать 600 и более градусов. Чтобы уменьшить нагрев поверхности, в конструкции блоков предусмотрено следующее:

• Теплоизоляция.
• Канал для естественного проветривания базальтового утеплителя.

Готовые блоки с каналами для дымохода и вентиляции если и нагреваются, то до температуры не более 40-50°С. Можно еще уменьшить нагрев, оштукатурив конструкцию специальными термоизолирующими составами.

В целом, если соблюдаются требования и рекомендации производителя, возгорание от соприкосновения с поверхностью блоков исключается. Самостоятельно изготовленные модули подвержены нагреванию, так как не имеют конструкционных особенностей заводской продукции.

Существует ли вероятность попадания дыма в вентканал?

Керамзитобетонный дымоходный блок с вентканалом разделяют стенки с достаточной толщиной, чтобы избежать проникновения дыма. Вероятность попадания продуктов сгорания в вентиляционный канал минимальна. Причиной разгерметизации может стать:

• Растрескивание модуля по причине проседания фундамента.
• Нарушение технологии монтажа – использование обычного цементного раствора для кладки, отсутствие армирования для высоких дымоходов, могут привести к дальнейшему растрескиванию стенок и попаданию дыма в вентканал.
• Приобретение некачественной продукции – покупать модули лучше всего у компании, продающей керамические дымоходы фирм Schiedel, Tona, Effe2, Hart. Готовые комплекты обязательно проверяются в заводских условиях на прочность и отсутствие трещин в стенках.

В термостойких керамзитобетонных блоках для керамических дымоходов, ситуация, когда дым попадает в вентиляционный канал, практически сведена к нулю, конечно при условии грамотного монтажа и отсутствия нарушений во время установки.

Блочные модули для дымохода прослужат весь срок службы трубы, защищая и обеспечивая необходимые условия для безопасной эксплуатации.
