Кирпичная печь с котлом водяного отопления своими руками — кладка

Камин не только обеспечивал отопление, но также использовался для готовки еды, сушки одежды и сна. Однако, так как газ не доступен во всех домах, то использование кирпичного камня с системой водяного отопления в холодное время года может быть рассмотрено как серьезный вариант для отопления жилья.

Дровяное водяное отопление является одним из самых дешевых видов отопления, на первом месте — газ.

Содержание:

• Какая система отопления обычно используется?
• Котел для кирпичной печи
• Первая растопка котла, его эксплуатация
• Кладка печи своими руками

Печь из кирпича с котлом водяного отопления вполне возможно изготовить своими руками при наличии некоторого опыта и знаний.

Плюсы печи из кирпича с водяным отоплением, сделанной своими руками:

• дешевизна топлива;
• хорошая теплоотдача — даже в самые сильные морозы достаточно 2 раза протопить печь с водяным котлом, и температура во всех помещениях с проведенным водяным контуром будет поддерживаться на достаточном уровне — вода и кирпич надолго хранят в себе тепло;
• для отопления нескольких помещений достаточно поставить одну печь с водяным контуром, а не строить в каждом помещении по отдельной печи, что, естественно, во много раз экономичней — не нужно использовать большого количества как топлива, так и строительных материалов;
• печь можно использовать не только для отопления, но и для приготовления пищи;
• и печь, и систему отопления вполне можно изготовить своими руками, без привлечения дорогостоящих специалистов.

Какая система отопления обычно используется?

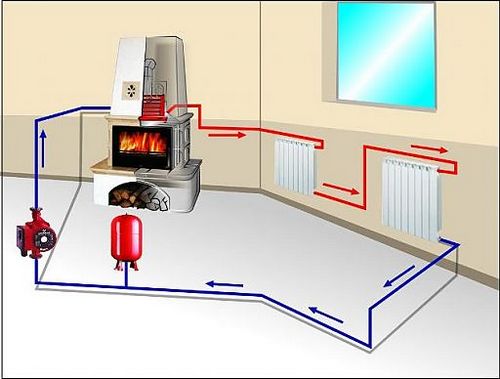

Схема печного отопления с теплоносителем.

Обычно используется однотрубная система отопления с естественной циркуляцией теплоносителя. Однотрубная система с водным контуром и котлом — это система, в которой не используется насос для создания принудительной циркуляции теплоносителя в трубах, а нагретая вода поступает в одну трубу, которая разносит ее по всем помещениям, согревая их.

На изображении виден принцип действия однотрубной системы отопления.

Какие трубы использовать при монтаже печи с водяным контуром?

Для этой цели не годятся пластиковые трубы, идеальное решение — это стальные или медные. Медные трубы подойдут лучше всего, так как у них самая высокая теплоотдача, на них не появляется слой окиси внутри, который приводит к понижению работоспособности или выходу из строя отопительной системы. К тому же, медные трубы легко гнутся и не требуют сварки — всю систему можно сделать на резьбе своими руками.

Для основной магистрали необходимо использовать широкие трубы, чтобы достичь циркуляции в системе отопления.

Для монтажа отопительной системы своими руками понадобятся следующие материалы:

• трубы диаметром 32-40 мм для основной магистрали;
• трубы 1/2 дюйма;
• радиаторы отопления (в настоящее время не стоит использовать старые чугунные радиаторы — они не обладают достаточной теплоотдачей для отопления помещений);
• расширительный бак;
• необходимое количество кранов и прочей фурнитуры.

Основная магистраль монтируется с уклоном примерно 0,5 см на 1 м — для улучшения циркуляции теплоносителя, по этой же причине необходимо поработать с контуром водяного отопления так, чтобы достигнуть максимальной его высоты. В самую высокую точку ставится расширительный бак — он служит для того, чтобы излишки воды при ее нагревании и расширении не покидали контур.

Вернуться к оглавлению

Котел для кирпичной печи

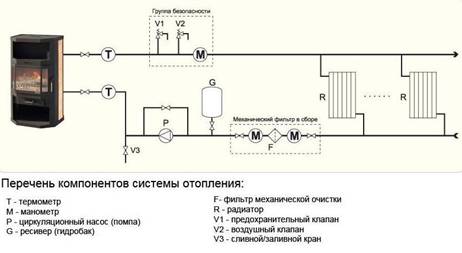

Схема устройства печного отопления с теплоносителем.

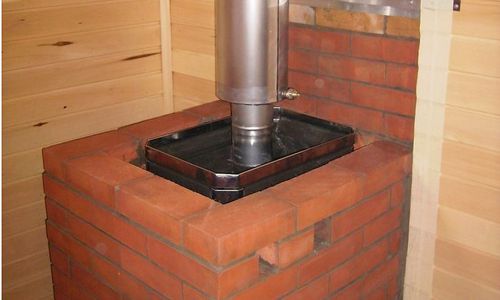

Наиболее эффективно — поместить котел непосредственно в топке печи, таким образом печное отопление достигнет максимального КПД. Для этого котел должен быть толщиной не менее 3-4 мм и состоять из листового металла или труб. В случае котла из труб, лучше предпочесть бесшовные трубы. Если таковых в наличии нет, шов следует дополнительно укрепить сваркой. Пример такого котла показан на рисунках:

При установке следует оставить некоторое расстояние между котлом и кирпичом — во время нагрева котел будет расширяться.

Также котел можно сделать своими руками из старых чугунных отопительных радиаторов — это позволит избежать затрат на материал и сборку котла из листовой стали или труб. В этом случае следует промыть чугунные радиаторы раствором соляной кислоты 0,6%, и достаточным количеством воды, после чего заменить картонные прокладки между секциями на несгораемые асбестовые, которые дополнительно стоит пропитать олифой и графитовой смазкой. Достаточная толщина стенок радиатора не прогорит, и работать такой котел будет не хуже, чем заводской.

Вернуться к оглавлению

Первая растопка котла, его эксплуатация

При первой растопке котла необходимо еще раз тщательно убедиться в его исправности, отсутствии дефектов и течей. Перед растопкой проветрите помещение — возможно, появится неприятный запах из-за выгорающих промышленных смазок. Первую протопку производят в течение не менее 1 часа с максимальным количеством топлива. Необходимо помнить о правилах пожарной безопасности — укрепить на полу перед топкой металлический лист, не оставлять топливо рядом с топкой и не оставлять детей наедине с растопленной печью.

Вернуться к оглавлению

Кладка печи своими руками

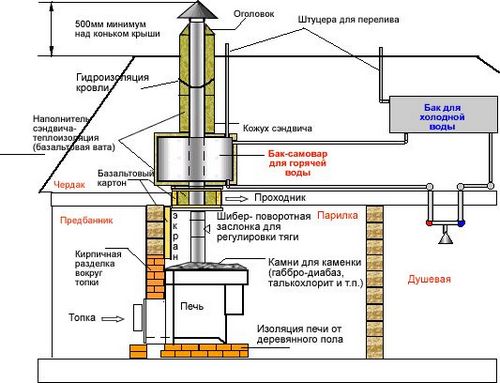

Схема дымоходного канала печи.

Для того чтобы кирпичная печь с котлом была выложена своими руками, не нужно быть профессионалом. Достаточно лишь иметь представление о такой работе и схему кладки печи с котлом.

Для работы вам понадобятся материалы:

• красный огнеупорный кирпич — 1200 шт;
• песок — 0,5 м³;
• цемент М-400 — 5 мешков;
• глина или специальная печная смесь;
• дверцы чугунные;
• колосник;
• задвижки чугунные;
• плита из чугуна;
• металлический уголок.

Необходимые инструменты:

• рулетка;
• отвес;
• уровень водный;
• кувалда;
• шаблоны для укладки каналов, разметки проемов;
• остроугольная кувалда;
• угольник;
• трамбовки — из дерева и металла;
• молоток.

Качество кирпича — залог успешной печи. Качественный кирпич определить несложно — он имеет розоватый оттенок и прозрачный звук после удара молотком. Если кирпич фиолетового оттенка — значит, он пережженный, если же цвет оранжевый — значит, недожженный. Эти варианты не очень хороши для кладки печей.

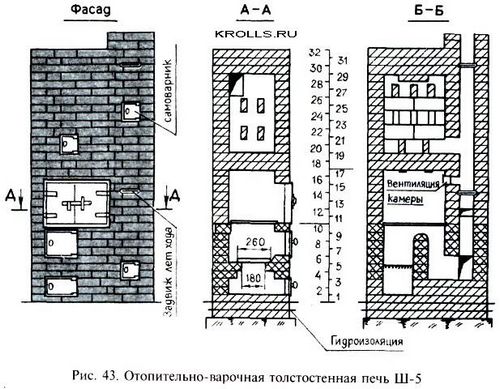

На схеме можно увидеть порядок кладки кирпича для простой печи:
