Компрессор для дымогенератора своими руками: фото, видео пошаговая инструкция

Все чаще для дымоотведения в системе, используется коаксиальный дымоход для газового котла. При правильном монтаже, коаксиальная труба выполняет одновременно две задачи: отвод продуктов сгорания и обеспечение достаточного потока воздуха для функционирования отопительной установки.

Содержание:

• Устройство аппарата
  • Характеристики компрессора
  • Разновидности устройств
  • Сборка блока своими руками

Устройство аппарата

При домашнем копчении получают экологически чистые лакомства. Ведь в ходе обработки не используются вредные компоненты или консерванты. Когда холодный дым, образованный при тлении щепок или опилок, проходит через мясо, рыбу или сало, уничтожаются патологические микроорганизмы. За счет этого кушанье обретает отличные вкусовые свойства, а срок его хранения значительно продлевается.

Чтобы воспользоваться преимуществами такого устройства, понадобятся следующие элементы его конструкции:

• Коптильная камера.
• Дымогенератор.
• Компрессор для дымогенератора.

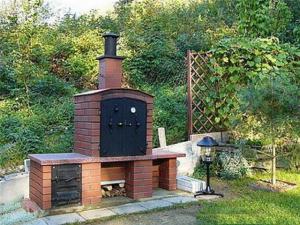

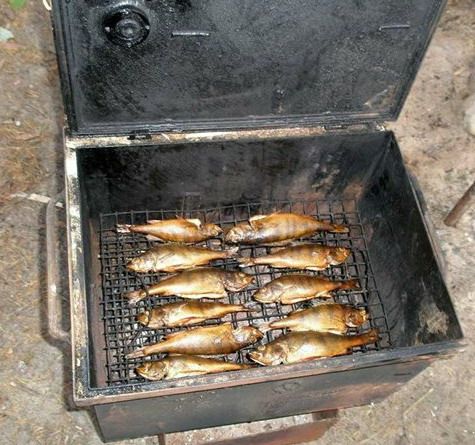

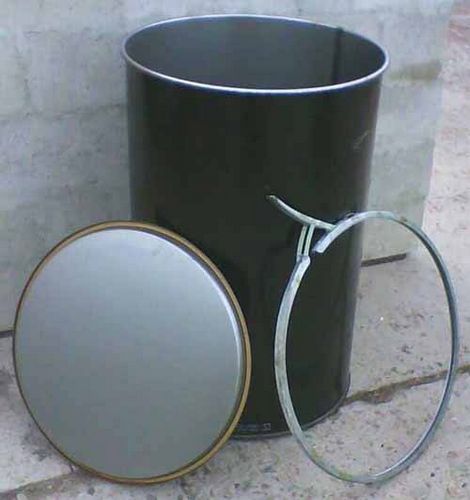

Коптильная камера – предельно простая система. Ее можно изготовить из любой емкости, главное – подходящий объем. По рекомендации опытных людей, с этой целью можно воспользоваться примитивным каркасом из досок, бочкой или даже остовом от старого холодильника. Тем, кого волнует эстетика и функциональность, стоит обратить внимание на варианты, собранные из кирпича.

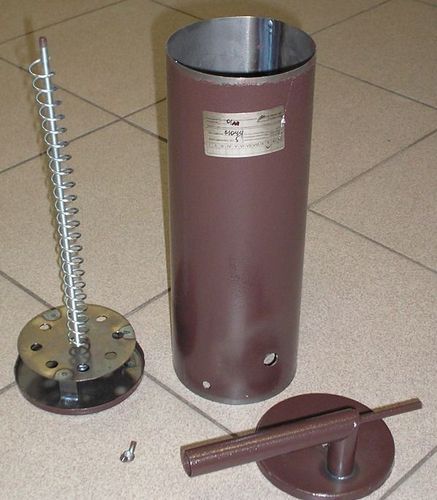

Хорошо, когда есть возможность закачать дым в такую камеру естественным путем. Но для этого надо развести огонь. В домашних условиях организовать такое удается не всегда. Дымогенератор – это эффективная и компактная альтернатива настоящему костру. Конструкция включает камеру сгорания и дымоход. Для сгорания топлива в нем служат электрические грелки.

Камера сгорания топлива, служащая для генерации дыма, может иметь любой объем. Но чем меньше ее габариты, тем более частых закладок топлива она требует.

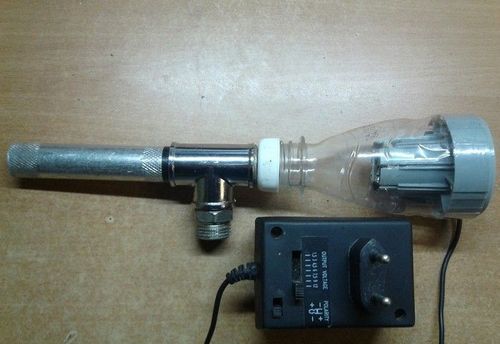

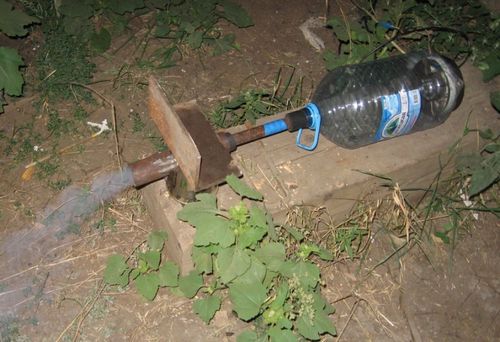

Густой дым, образующийся в камере, подается в коптильню благодаря компрессору. Он представляет собой воздухонагнетающий агрегат. Допустимая мощность – до 5 Вт. Умелец для сборки такого насоса может использовать пластиковую бутыль и небольшой вентилятор, например, от форточной вытяжки. Отличный и доступный вариант – это аквариумный компрессор для дымогенератора. Другое решение – приобрести готовое оборудование.

Характеристики компрессора

Работа этого аппарата основана на принципе сжатия и перемещения газообразной среды – воздуха, пара. Компрессор для дымогенератора коптильни играет особую роль в функционировании всей системы. Качество готового продукта будет напрямую зависеть от напора дыма, который в свою очередь связан с регулировкой подачи воздуха. Мощность насоса также влияет на расход топлива, который зависит не только от габаритов коптильного устройства.

Понять, какой компрессор нужен для дымогенератора коптильни, помогут следующие требования, которым он должен соответствовать:

• Необходимость непрерывной работы в течение довольно продолжительного времени. Для обработки заготовок методом холодного копчения потребуется не менее 24 часов, а иногда и больше в зависимости от размеров полуфабриката.
• Экономичность с точки зрения потребления электроэнергии и потребности запчастей. Вряд ли кого-то обрадует необходимость приобретения дорогих деталей на замену для не самого сложного оборудования.
• Наличие возможности регулировки подаваемого воздуха. Этот фактор влияет на вкус и сохранность будущего деликатеса.

Сам прибор служит для генерации постоянного воздушного потока с невысоким давлением. Одновременно создается эффект инжекции. Технари, любящие копчености, могут соблазниться идеей, что нагнетать воздух можно посредством любого насоса. Ведь даже прибор с не самыми высокими показателями мощности способен обеспечить давление, необходимое для скромной коптильни.

Эффективность системы обусловлена во многом объемом камеры для сгорания топлива. Если он составляет около 3 л, то производительность 1-2 м³/мин будет вполне достаточной. В этом случае хватит вентилятора, мощность которого не превышает 100 Вт. Более мощный нагнетатель воздуха потребуется для бóльшего объема камеры.

Разновидности устройств

Конечно, каждый пользователь выбирает компрессор для дымогенератора холодного копчения, исходя из своих возможностей и способностей. Так, изобретатели с успехом собирают функциональные аппараты буквально из подручных средств. При достаточно простой конструкции это не потребует серьезных вложений и усилий.

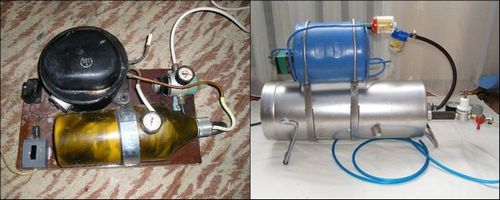

На форумах можно найти интересное решение – приспособление холодильного насоса. По отзывам пользователей, решение оправдывает себя на практике. Возможно применение автомобильного агрегата. У него солидная мощность (12 Вт), но есть и недостатки. Такое устройство быстро нагревается, к тому же, для него придется монтировать выпрямитель.

Еще один широко применяемый вариант домашних умельцев – компрессор для аквариума. Кто-то использует старый, другие приобретают в зоомагазинах новый. Обходится недорого (стоимость не превышает 1000 рублей) и служит, чаще всего, исправно.

Если решили воспользоваться завалявшимся в хозяйстве устройством, учтите, что вам нужен именно активный прибор. Ваш вариант – это напорный компрессор, оснащенный поршневой группой. А вот водный фильтр с инжекторным захватом воздуха – совсем не то.

Если решили не рисковать и выбрать готовый компрессор для дымогенератора – купить его можно как в интернет-магазинах, так и на сайтах частных объявлений. На выбор широкий ассортимент моделей мощностью 9 л/минуту в ценовой категории 2000-2500 рублей. Комплект с дымогенератом обойдется примерно в 4000 рублей (в зависимости от мощности агрегата).

Сборка блока своими руками

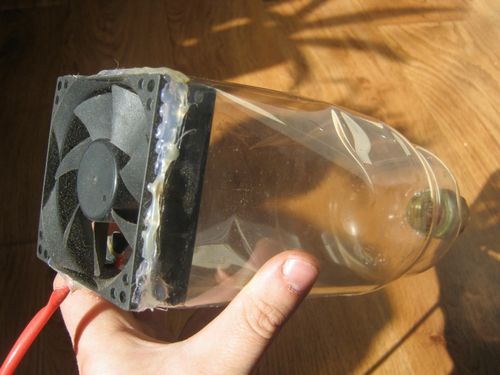

Если же приобретение готовых изделий – не ваш вариант, то создать работоспособное оборудование на самом деле не сложно. Стоит обратить внимание на простейший, но весьма эффективный способ с использованием кулера от компьютера. Выбрав такое бюджетное решение, можно рассчитывать на экономию электроэнергии.

Помимо таланта умельца потребуется небольшой набор компонентов:

• Любой герметичный сосуд объемом до 10 л. Например, пластиковая канистра или отслуживший свое газовый баллон.
• Компьютерный вентилятор, который подбирается согласно размеру прибора.
• Фитинги и тройники (подойдут водопроводные).
• Труба диаметром 25 мм.
• Резистор переменного сопротивления.

Не обойтись и без инструментов. Для сборки компрессора своими руками для дымогенератора нужно запастись паяльником, электролобзиком, дрелью, газовым ключом, болтами и отверткой.

Технология:

1. Для начала выпилите отверстие в выбранном сосуде по размеру кулера. Вставьте его в прорезь и зафиксируйте болтами. Посадка должна быть как можно более герметичной. Добиться большей прочности конструкции и снизить шумовую нагрузку можно, если установить оборудование на узкую грань сосуда.
2. Выходной патрубок вставьте в горлышко. Как вариант – сделайте дополнительное отверстие. Во избежание утечки воздуха необходима тщательная герметизация.
3. К патрубку подсоедините гибкий шланг, подключенный к генератору дыма. При изготовлении прибора высокой мощности понадобятся жесткие воздуховоды.
4. Чтобы повысить силу копчения, выбирайте кулер помощнее или устанавливайте дополнительный.
5. Резистор переменного сопротивления монтируется, чтобы регулировать обороты компрессора для дымогенератора коптильни.

Совет. Кому-то покажется заманчивой идея воспользоваться портативным насосом для надувания матрасов, лодок, палаток. Не стоит. Такое устройство имеет большую мощность. В результате щепа или стружка будет прогоратьслишком быстро. К тому же, такой насос не рассчитан для продолжительной работы.

Купить компрессор для дымогенератора или рискнули собрать самостоятельно, потраченные деньги или усилия точно окупят себя. Такая полезная вещь обязательно пригодится в частном хозяйстве. Помимо приготовления ароматных копченостей генератор дыма найдет свое применение в окуривании посадок – огородных и ягодных культур, садовых деревьев.
