Как выбрать компрессор: виды (масляный, безмасляный), типы, принцип работы, устройство, как сделать своими руками с видео, ремонт неисправностей

Компрессор это механизм, который сжимает газы и подает их под давлением. Несмотря на различные модели, все компрессоры имеют основные компоненты: Основной принцип работы заключается в выдаче воздуха или газа в резервуар, где они сжимаются каким-то способом.

Что это такое

1. Двигатель.
2. Привод.
3. Нагнетающая установка.
4. Ёмкость для сжатого воздуха.
5. Соединительные шланги и трубы.

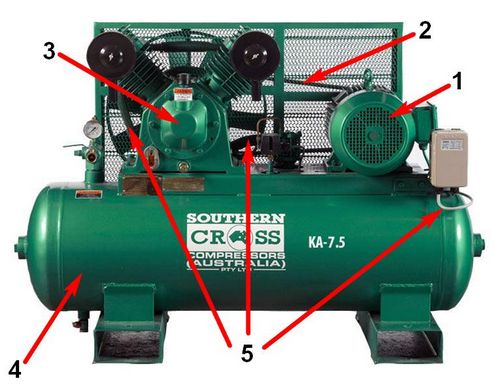

Все компрессоры имеют альтернативные основные элементы

Содержание:

• Что это такое
  • Технические характеристики агрегата
• Виды компрессоров и их назначение
  • Делаем выводы
    • Таблица: технические характеристики различного инструмента для подбора компрессора
  • Популярные производители
  • Рейтинг
    • Таблица: сравнение технических характеристик рейтинговых моделей
  • Отзывы
• Советы по технике безопасности
• Компрессор можно подключать к аккумулятору
• Использование компрессора зимой

Как и когда проводить обслуживание аппарата

• Замена масла
• Как почистить
  • Видео: как разобрать и почистить компрессор

Устранение распространённых неисправностей своими руками

• Аппарат работает и не качает воздух
  • Видео: поиск и устранение утечки воздуха
• При запуске двигателя перегорает предохранитель или срабатывает автомат термозащиты
• Двигатель гудит, но не работает или работает на малых оборотах
• Не запускается под давлением
• Агрегат перегревается

Как сделать компрессор своими руками

И под давлением поступает на выход через шланг или трубу.

Технические характеристики агрегата

Основные параметры компрессора:

• мощность;
• производительность;
• давление;
• объём ресивера;
• напряжение в сети.

Мощность показывает энергетический потенциал прибора. Но трение деталей образует потери мощности. Поэтому нужно подбирать устройство с некоторым запасом, например, 30 процентов.

Производительность означает, сколько литров сжатого газа в минуту может нагнать аппарат. Так как величина производительности указывается для окружающей температуры в 20 градусов, выбирайте прибор с запасом около 40 процентов от значения.

Давление указывают в барах и атмосферах. Имейте в виду, что они примерно равны. Этот параметр показывает силу сжатия воздуха. Во время работы давление меняется. Оно колеблется в пределах 60–100 процентов от максимального.

Объём ресивера — это ёмкость бака, который наполняется сжатым воздухом. Он нужен для того, чтобы продлить рабочий цикл компрессора. Чем больше бак, тем дольше будет цикл и медленнее его наполнение.

Параметр напряжения показывает, от какой сети работает прибор. Трёхфазный компрессор вы не сможете использовать дома. Так как ему нужно напряжение 380 В. Также обращайте внимание на частоту. Она должна быть равна 50 Гц.

Виды компрессоров и их назначение

Компрессоры нашли широкое применение в быту, медицине и различных отраслях промышленности. Это обусловлено большим разнообразием видов и типов устройств. Перед выбором аппарата определите задачи, для которых он покупается.

Все аппараты делятся на три больших класса:

• динамические. Сжатие газа происходит под воздействием вала, подводящего механическую энергию. Далее, роторные лопатки передвигают газ. Такие агрегаты используются в авиации;
• объёмные. Здесь рабочая камера изменяет свой объём, создавая давление. Объёмные компрессоры нашли своё применение везде: на разных производствах и в быту;
• термокомпрессоры. Вместо газа и воздуха сжимается жидкость. Из неё выделяется тепло и энергия, которые используются для передачи на нагрузку. Применяются в пищевой, химической и перерабатывающей отраслях промышленности.

Динамические компрессоры делятся на следующие виды:

• центробежные;
• осевые;
• турбокомпрессоры.

Объёмные компрессоры имеют большую номенклатуру:

• поршневые;
• винтовые;
• роторно-шестерёнчатые,
• мембранные,
• жидкостно-кольцевые;
• воздуходувки Рутса;
• спиральные;
• с катящимся ротором;
• газовые;
• воздушные;
• линейные;
• инверторные;
• ротационно-пластинчатые.

Объёмные аппараты самые востребованные. Рассмотрим наиболее распространённые из них.

Воздушные и газовые отличаются типом сжимаемого вещества. Это может быть воздух, азот, хлор, кислород, гелий, фреон или другой газ.

У мембранных компрессоров в рабочей камере расположена мембрана, которая колеблется и сжимает воздух. Могут работать при высоких и низких температурах. Они используются на северных широтах и в тропическом климате.

Поршневые устройства отличаются возвратно-поступательным движением поршня, которое передаётся от двигателя. Обладают небольшими размерами и их легко эксплуатировать. Поэтому они используются на маленьких производствах и в быту.

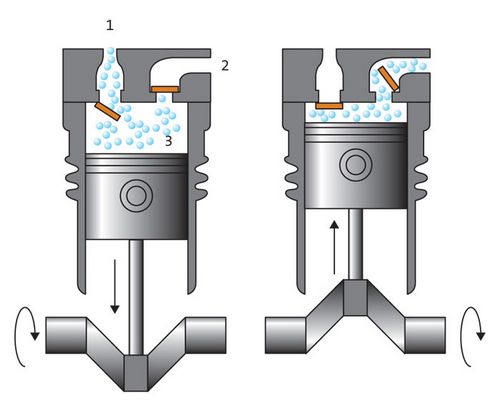

У поршневого компрессора воздух сжимается под действием движения поршня

У винтовых компрессоров рабочий блок включает два больших винта, заключённых в корпус. Они расположены на некотором расстоянии друг от друга. Чтобы убрать зазор между этими элементами, применяется масляная плёнка. Поэтому винты не трутся. А ресурс работы становится неограниченным.

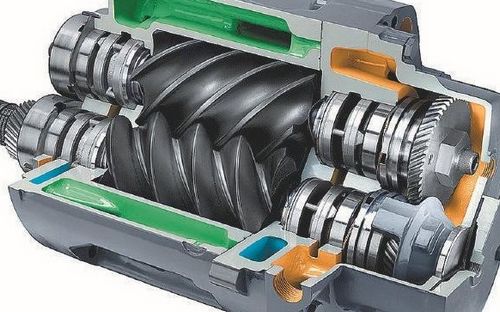

У винтового компрессора два винта вращаются, сжимают воздух и не трутся друг об друга

Линейные машины не имеют звена, способного преобразовывать вращение ротора в движение поршня. Здесь используется обмотка с электромагнитным полем.

Инверторные компрессоры управляются электронным блоком. Этим обусловлено их название. По сути, инверторным может быть любой компрессор с электронным управлением.

Различают два типа привода:

• прямой;
• ременной.

В прямом приводе вал двигателя соединён напрямую с коленчатым валом компрессора.

У ременных аппаратов крутящий момент двигателя на вал компрессора передаётся посредством ремня и двух шкивов. Эти компрессоры обладают более низкой скоростью вращения двигателя, но высокой производительностью. Потому что у них улучшена система охлаждения. Её использование увеличивает износостойкость. А проскальзывание ремня предотвращает поломку двигателя, когда поршень заклинивает. Такие аппараты более долговечны и надёжны.

Поршневые компрессоры бывают двух видов:

• масляные;
• безмасляные.

В масляном устройстве масло заливается в картер с коленчатым валом. А в безмасляном для смазки и газа используются не соприкасающиеся каналы. Поэтому воздух получается чистым и без примесей. Масляные поршневые машины являются источником сжатого газа для пневматического инструмента. А для работы краскопультом подойдёт безмасляный аппарат.

По типу питания компрессоры бывают:

• сетевые;
• аккумуляторные;
• работающие от прикуривателя или аккумулятора автомобиля;
• бензиновые. Вместо подключения к сети нужно заливать топливо в бак. Делятся на поршневые и винтовые. Последние обладают большой выносливостью. Их используют спасатели, дорожные работники, строители.

Купить компрессор любого типа и назначения, а так же купить азотный генератор и другое спец. оборудование можно на сайте sp-energoservice.ru.

Делаем выводы

Для непродолжительных редких работ дома или в гараже подойдёт масляный компрессор с прямым приводом. Такой же аппарат нужен для пневмоинструмента. Частички масла в воздушном канале будут способствовать автоматической смазке элементов. А для покраски используйте безмасляный компрессор.

Для накачки шин подойдёт небольшой прибор с прямым приводом или специальный автомобильный компрессор. Его можно подключать к прикуривателю или аккумулятору машины.

Для более продолжительных работ подбирайте поршневой аппарат с ременным приводом. А если вы собираетесь эксплуатировать компрессор постоянно, то вам нужен винтовой компрессор, обладающий износостойкостью и высокой производительностью.

При работах в экстремальных температурных режимах используют мембранные компрессоры.

Когда вы определились с видом будущего устройства, рассмотрите необходимые технические параметры. Не забывайте о запасе мощности и производительности. Для правильного выбора аппарата под пневмоинструмент ознакомьтесь с характеристиками самого инструмента, чтобы компрессор не использовался на износ или впустую.

Таблица: технические характеристики различного инструмента для подбора компрессора

Популярные производители

Польская торговая марка AIRPOL обладает большим опытом и обширным парком. Имеет международные сертификаты качества и безопасности. Итальянская компания COMARO — compressors производит винтовые компрессоры прекрасного качества и по невысоким ценам. Германский COMPAG выпускает агрегаты, способные конкурировать с дорогими моделями именитых производителей. Китайский бренд DALI удовлетворит самого требовательного покупателя. Немецкая фирма KRAFTMANN производит винтовые и поршневые компрессоры, которые входят в сегмент высокого класса. Это надёжные машины со сроком эксплуатации до 25 лет.

Рейтинг

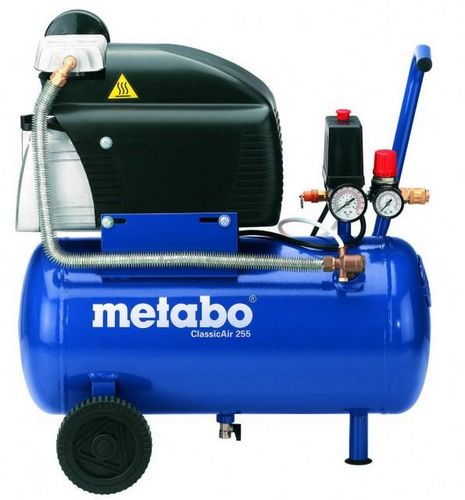

Самый популярный компрессор на сегодняшний день — это Metabo Classic Air 255. Он имеет хорошую производительность при небольшом ресивере. Давление регулируется редуктором с манометром. Наличие специальных колёс создаёт удобство при транспортировке.

Компрессор Metabo Classic Air 255 имеет хорошую производительность и регулятор давления

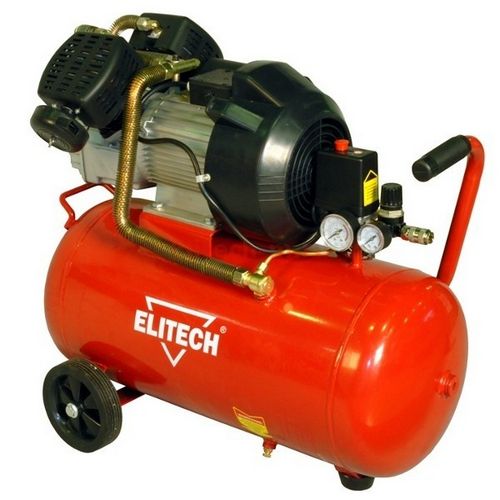

Второе место занимает Elitech КМП 360/50. У него установлены не только колёса, но и ручка, которые закреплены на ресивере. За одну минуту может сжать 350 литров воздуха.

Компрессор Elitech КМП 360/50 удобно перемещать с помощью ручки и колёс

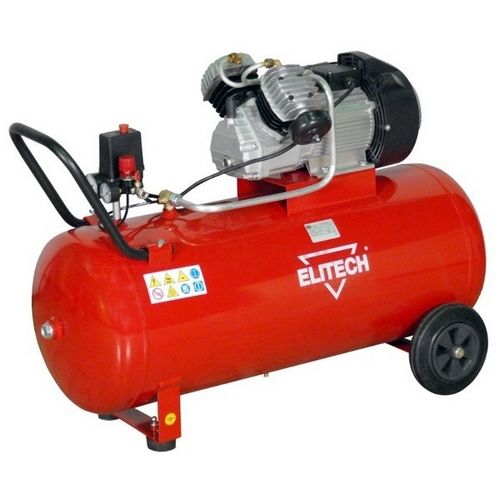

Третье место принадлежит компрессору Elitech Кр 2047/100/2.2. У него высокая производительность, но крупные габариты. Поэтому аппарат имеет усиленную защиту от перегрева.

У компрессора Elitech Кр 2047/100/2.2 крупные габариты, поэтому он снабжён качественной защитой от перегрева

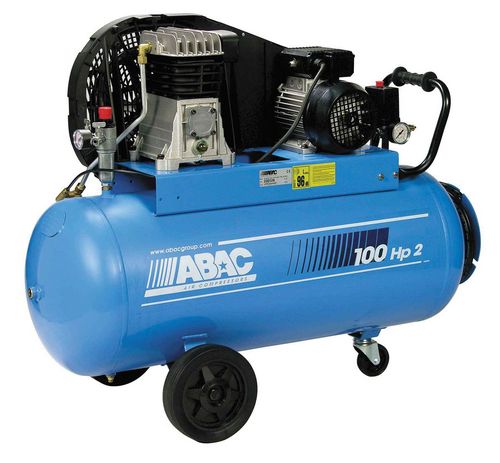

Четвёртым идёт «итальянец» Abac B 3800 B 200 CT. Он сжимает около 500 л/мин. Он предназначен для трёхфазной сети. Имеет ременной привод, что обеспечивает продолжительную работу. Таким агрегатом можно одновременно обеспечить воздухом несколько инструментов.

Компрессор Abac B 3800 B 200 CT крупный и мощный. Способен подавать газ на несколько пневмоинструментов одновременно

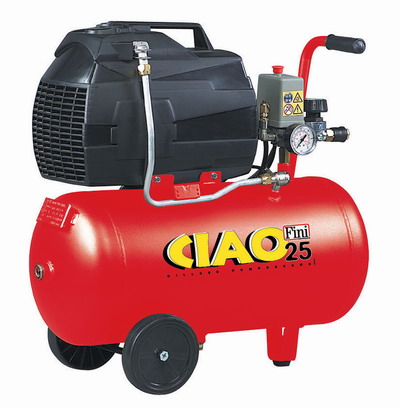

На пятом месте менее производительный и небольшой аппарат Fini Ciao 50/230. У двигателя имеется кожух для шумопоглощения и защита от перегрева. Установлены колёса и ручка. Прямой привод. Этот безмасляный компрессор идеально подойдёт для покрасочных работ и использования любого пневматического инструмента.

Безмасляный компактный компрессор Fini Ciao 50/230 подойдёт для покрасочных работ

Таблица: сравнение технических характеристик рейтинговых моделей

Отзывы

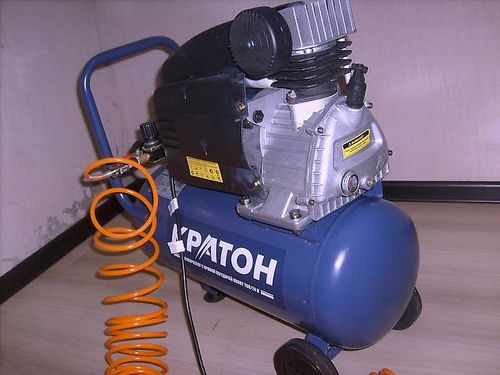

Компрессор Кратон Hobby 260/24 приобрел в магазине абсолютно новый, пользуюсь им до сих пор, эта вещь всегда пригодится в гараже, колесо накачать как на машине так и на мокике или велосипеде, где-то что-то продуть, места много не занимает, имеет автоматический регулятор давления воздуха в рессивере, у меня выключается на восьми очках. Его я использовал даже при покраске переднего и заднего бамперов на своем автомобиле, правда компрессор практически не выключался, слишком большой расход воздуха да и объем в 24 литра маловат для таких работ. Вообщем полезная и удобная штука, в хозяйстве нужно всё.

Компрессор Кратон Hobby 260/24 можно использовать для накачки шин, бассейнов и покраски

Компрессор Metabo Basic 250–50 W был приобретен к нам авто мастерскую около полу года назад. Компрессор себя показал в работе очень хорошо работает практически бесшумно. Огромный плюс этого компрессора что у него есть колеса, что облегчает его передвижение с места на место при необходимости. Компрессор Metabo Basic 250–50 W очень быстро нагнетает воздух в баллон что тоже очень хорошо. Компрессор Metabo Basic 250–50 W прост в эксплуатации. Как только его к нам привезли мы подключили все шланги подключили питание и все он готов к работе.

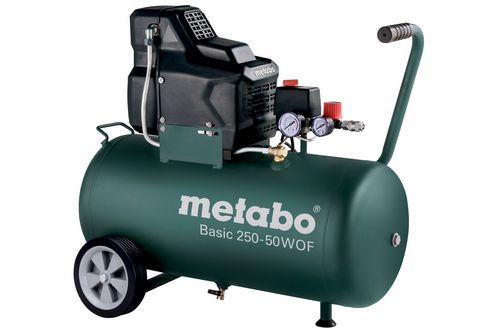

Компрессор Metabo Basic 250–50 W работает бесшумно и быстро нагнетает воздух

Для домашних работ совершенно не нужны многоцилиндровые ременные агрегаты. Некоторые сомнения вызвал лишь объем ресивера у предстоящей покупки. «Классические» 25 литров я счел недостаточными, а модели на 50 литров, показались мне слишком громоздкими. К счастью, довольно быстро обнаружил интересный промежуточный вариант. Агрегат ECO AE-401 представляет собой поршневой одноцилиндровый масляный коаксиалный компрессор с прямым приводом. Объем его ресивера — 40 литров. Но главное достоинство компрессора — оригинальная вертикальная компоновка, благодаря которой он занимает совсем немного места. Сделан агрегат, естественно в Китае, по лицензии итальянской фирмы ECO.

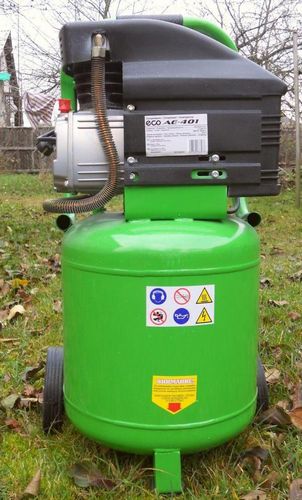

Компрессор ECO AE-401 компактный, лёгкий, прост в эксплуатации

Достоинства автомобильного компрессора Агрессор AGR-80: большая комплектация, сумочка, скорость накачки. Три года пользуюсь данным компрессором, все полностью устраивает, качаю не только колеса, но и лодку когда еду на рыбалку. Стандартная комплектация позволяет без лишних покупок накачивать много гаджетов.

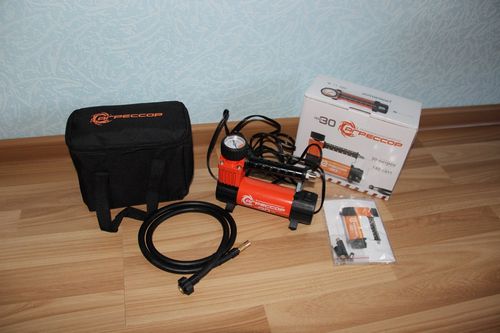

Автомобильный компрессор Агрессор AGR-80 имеет хорошую комплектацию и скорость накачки

Компрессор Etalon 200/25 эффективный, универсальный, не дорогой, надёжный, удобная конструкция, множество насадок. Выдаёт он аж 8 атмосфер и это позволяет надуть практически любую шину в считанные секунды, а это очень радовало! к компрессору продаются насадки для покраски автомобиля или иных поверхностей и для обработки днища. Комплект был приобретён немедленно. Компрессор даже брал на дачу и переделывал штуцер на советском опрыскивателе, чтобы не качать вручную как раньше. Секунда и вперед на деревья. Очень хороший и надёжный компрессор. Такой непременно должен быть в хозяйстве, особенно автомобильном. Он себя окупит несколько раз. И докажет на деле что деньги потрачены не зря.

Компрессор Etalon 200/25 очень быстро накачивает шины, опрыскивает деревья, красит

Советы по технике безопасности

• при использовании компрессора с пневматическим инструментом надевайте защитную одежду. Чтобы не повредить слух, используйте специальные наушники;
• для работы с краскораспылителем запаситесь защитными перчатками и комбинезоном;
• не забывайте про глаза. Для них есть пластиковые очки;
• при подключении травмоопасных инструментов, таких, как перфоратор или шлифмашина, надевайте нескользкую обувь и плотные рукавицы;
• не забывайте отключать компрессор от сети при проведении технического обслуживания;
• не трогайте аппарат мокрыми руками во включённом состоянии. Не оставляйте компрессор под открытым небом без навеса;
• повреждённый ресивер подлежит замене. Его нельзя эксплуатировать после сварки;
• не используйте компрессор не по назначению. Например, для наполнения баллонов акваланга.

Компрессор можно подключать к аккумулятору

Вам понадобятся провода с металлическими зажимами «крокодил». Аккумулятор зарядите и выключите. Подключите провода к компрессору и клеммам аккумулятора, соблюдая маркировку: плюс к плюсу, а минус к минусу.

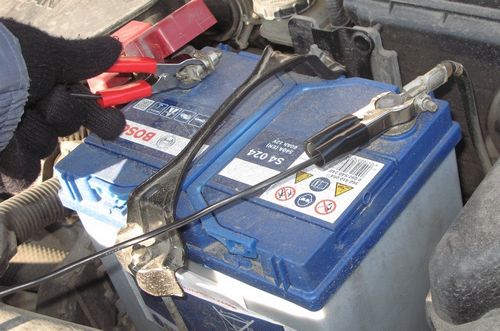

При подключении компрессора к аккумулятору крокодилами нужно соблюдать полярность

Использование компрессора зимой

Если компрессор находится на морозе, но не используется при минусовой температуре, то хладагент конденсирует в масле. При запуске происходит поломка агрегата. Во избежание неприятностей применяют различные средства:

• установите специальные нагревательные элементы. Один должен быть встроен для постоянного функционирования, а другой дополнительно подогревает картер до запуска;
• если нет нагревательных элементов, перед стартом прогрейте компрессор тепловой пушкой. Температура аппарата должна подняться до 11 градусов;
• следите за исправностью обратного клапана. Он предотвращает попадание конденсата в цилиндры;

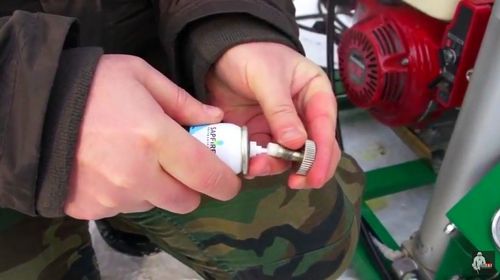

• возьмите аэрозоль для размораживания замков. Набрызгайте на все клапаны для стравливания воздуха;


  Чтобы избежать конденсации на клапанах, их нужно обработать размораживающей жидкостью

• установите будку с войлочным утеплением внутри.

Как и когда проводить обслуживание аппарата

Чтобы избежать частых поломок устройства, Нужно регулярно производить его техническое обслуживание.

Фиксируйте отработанное компрессором время, чтобы через каждые 500 часов менять масло и фильтры. Вместе с этой процедурой протирайте лепестковые клапаны и прокладку. Воздушный фильтр, который стоит на входе, очищайте и промывайте каждые 7–10 дней. Перед включением сливайте влагу из ресивера. Для этого открутите клапан, расположенный в днище.

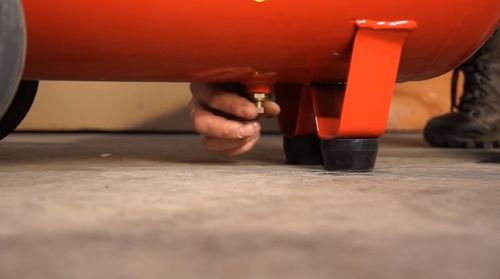

Клапан для слива влаги из ресивера расположен в днище

Раз в полгода очищайте баллон средствами, описанными в инструкции. В конце работы через спускной клапан выпускайте воздух и отсоединяйте компрессор от сети.

После работы компрессора через спускной клапан выпускают воздух

Если аппарат долго не включали, перед запуском извлеките воздушный фильтр и очистите его пылесосом или продувкой. Пользуйтесь только заземлёнными розетками.

Замена масла

1. Отключите компрессор от сети и выпустите весь воздух из ресивера. На манометрах должны быть нули.
2. Отрежьте горлышко пластиковой бутылки под углом.

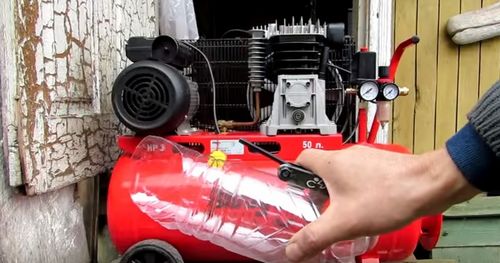

   Для слива масла обрезают бутылку под углом

3. Подставьте ёмкость выступающим краем под крышку компрессора. Открутите гайку. Слейте масло.

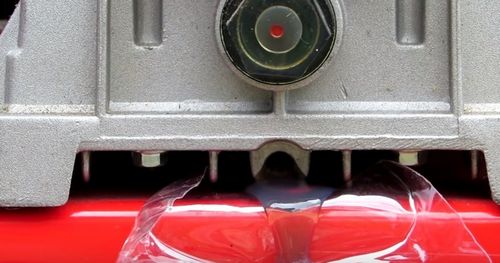

   Выступающий край бутылки нужно подставить под крышку так, чтобы масло не выливалось на ресивер

4. Открутите болты крепления крышки. Снимите её и резиновую прокладку.
5. Смочите небольшую малярную кисть бензином или керосином и смажьте все детали, которые соприкасались с маслом, чтобы лучше промыть. Протрите всё чистой тряпкой и соберите.

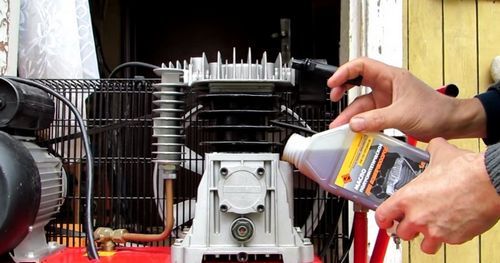

6. Закрутите гайку сливного отверстия. Налейте новое масло в кратер.


   Новое масло заливают после закручивания гайки сливного отверстия

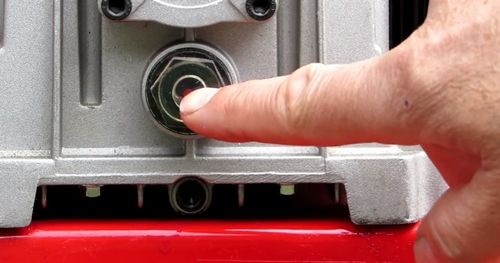

7. Оно должно доходить до уровня контрольной отметки в смотровом окошке. Закройте горловину кратера.


   Уровень масла виден в смотровом окне

Как почистить

1. Открутите все клапаны и очистите их от грязи.

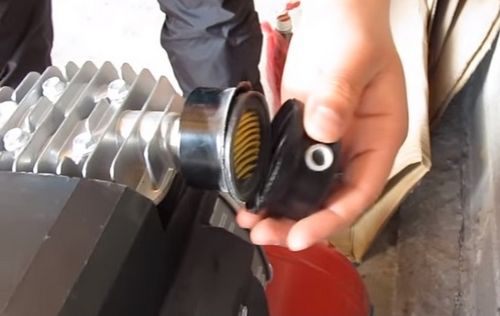

2. Снимите и продуйте воздушный фильтр. Он находится на головке цилиндра. Фильтров может быть от 1 до 3, в зависимости от количества цилиндров.

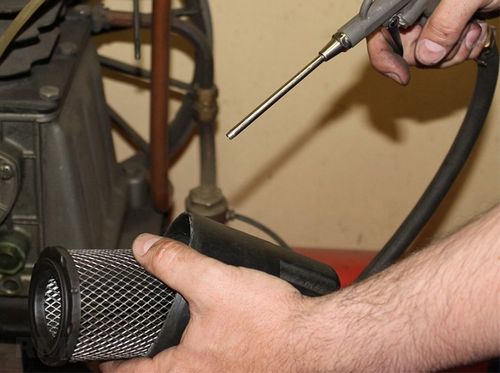

   Воздушный фильтр нужно снять и почистить

3. Снимите головку цилиндра. Открутите болты, которые держат поршень в резервуаре для масла.

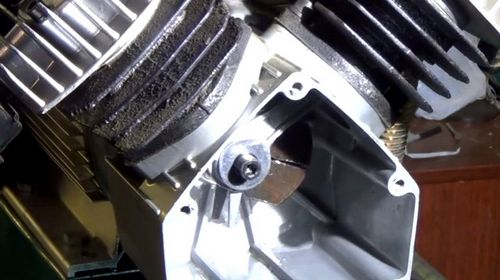

   Поршни закреплены болтами в масляном резервуаре

4. Извлеките поршень и промойте его вместе с головкой и клапанами керосином.

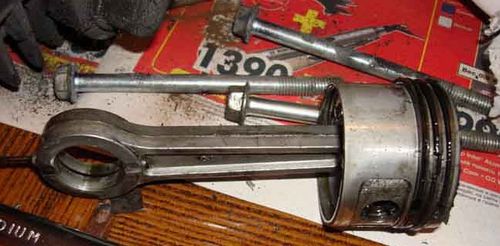

   Грязный поршень нужно промыть керосином

5. Соберите детали.

Видео: как разобрать и почистить компрессор

Устранение распространённых неисправностей своими руками

У компрессора возникают частые неисправности, которые можно устранить самостоятельно и не тратить время на обращение в мастерскую.

Аппарат работает и не качает воздух

Эта неисправность обусловлена утечкой воздуха.

1. Набрызгайте мыльный раствор на трубопровод.
2. Включите компрессор. Если есть наружная утечка, то вы увидите пузыри.
3. Резьбовые соединения обмотайте герметизирующей лентой. А развальцованные — смажьте маслом для компрессора. Воздух не будет пропускаться. Например, такое соединение есть у штуцера шланга обратного клапана.

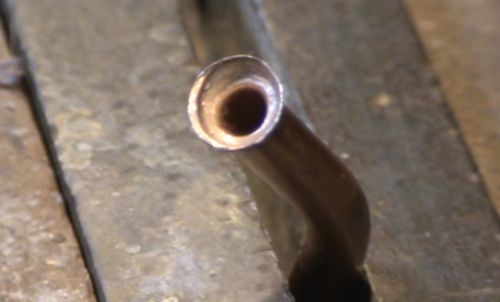

   Штуцера шланга имеет развальцованное соединение. Его нужно смазывать для герметизации

Видео: поиск и устранение утечки воздуха

Проверьте прокладку и клапаны головки цилиндра. Их повреждение влияет на процесс нагнетания воздуха.

1. Прогрейте компрессор для ослабления креплений и отключите его от сети.
2. Открутите болты головки цилиндра.

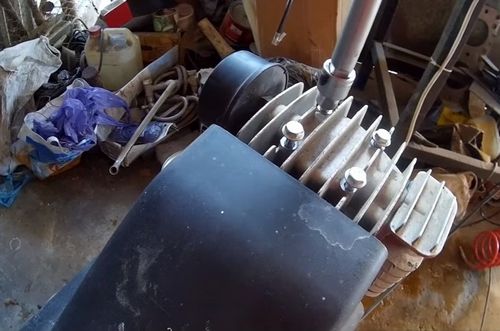

   Головка цилиндра крепится четырьмя болтами

3. Снимите головку, прокладку и плоские лепестковые клапаны. Если детали повреждены, то замените их.

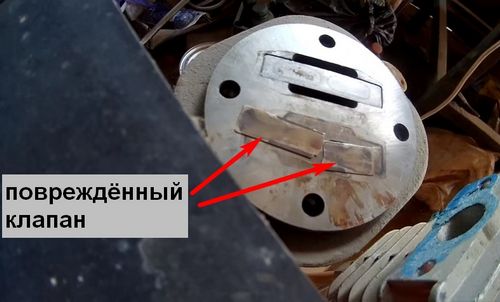

   Один лепестковый клапан сломался и подлежит замене

4. Протрите ветошью, смоченной в керосине, все элементы.
5. Соберите головку цилиндра.

При запуске двигателя перегорает предохранитель или срабатывает автомат термозащиты

Предохранитель перегорает или срабатывает термозащита, если мощность предохранителя ниже мощности компрессора. Проблема решается заменой. Вторая причина кроется в реле напряжения. Отключите его контакты от цепи. Если компрессор возобновил работу, замените реле.

Двигатель гудит, но не работает или работает на малых оборотах

1. Если напряжение в сети нестабильно, то во время скачков двигатель работает некорректно. Установите стабилизатор или отключите от сети другие устройства.
2. При нормальном напряжении слишком большое давление в ресивере не даёт нагнетаться воздуху. Выключите компрессор на 20 секунд. Если после включения работа не восстановилась, замените реле давления.

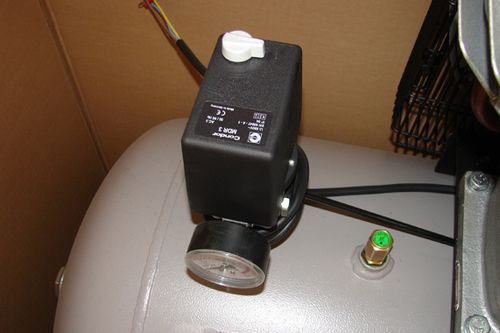

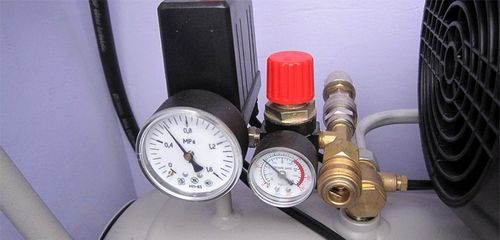

   Реле давления влияет на работу нагнетателя

3. Открутите перепускной клапан.


   Повреждённый перепускной клапан выпускает воздух из ресивера

4. Он находится на ресивере. Прочистьте от загрязнений. Если клапан разрушен, то замените его.

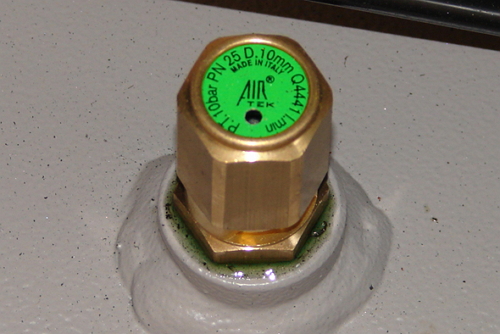

   Перепускной клапан находится на ресивере

5. Проверьте работу реле напряжения. Его сложно ремонтировать самостоятельно. Замените или отнесите в сервис.

Не запускается под давлением

Когда компрессор не может запуститься под давлением, а без давления запускается, проблема заключена в обратном клапане или реле давления.

1. Открутите обратный клапан и проверьте его на наличие повреждений и засорений.

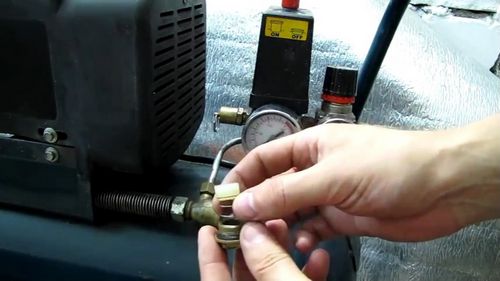

   Обратный клапан соединён с манометром

2. Если дефектов и мусора нет, но резинка выработалась, замените клапан.


   Проверка целостности пружины и резинки обратного клапана

3. Снимите крышку реле. С обратной стороны есть 4 контакта. Их нужно почистить мелкой наждачкой от нагара.

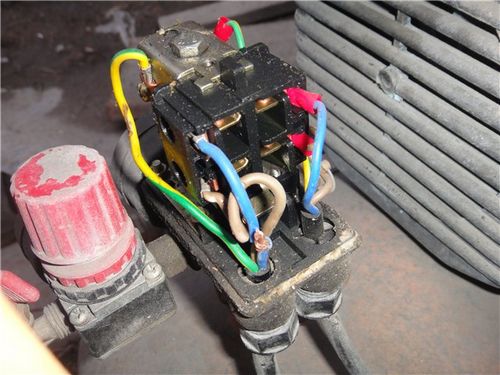

   Грязные контакты нужно чистить наждачкой

Агрегат перегревается

Компрессор подвержен перегреванию при повышенной температуре окружающей среды или длительной непрерывной работе. Если с этим всё в порядке, извлеките воздушный фильтр, который устанавливается на впуске. Очистите его. Загрязнённый фильтр сильно нагружает двигатель, поэтому и происходит перегрев и преждевременный износ устройства.

Грязный воздушный фильтр способствует перегреву компрессора

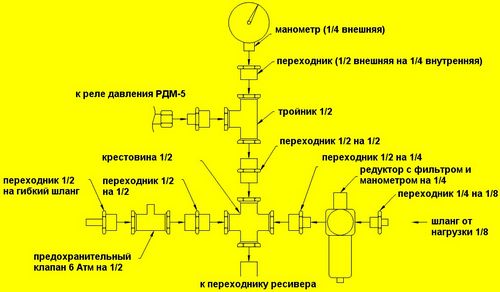

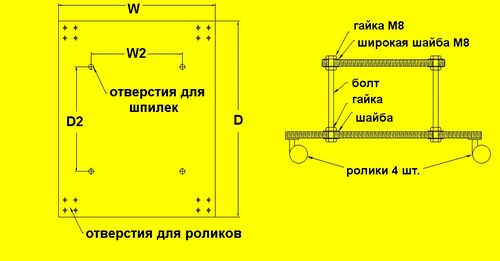

Как сделать компрессор своими руками

Для работы вам понадобятся:

• компрессор от холодильника;

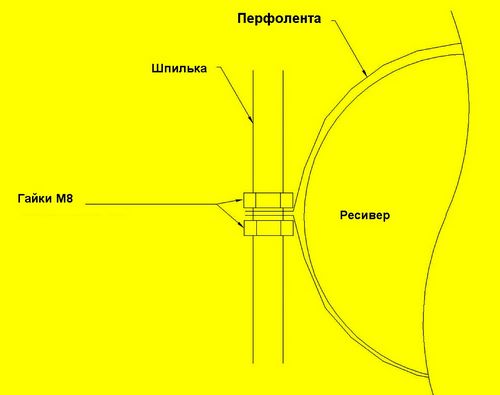

• металлический баллон для хранения газов или жидкостей под давлением;

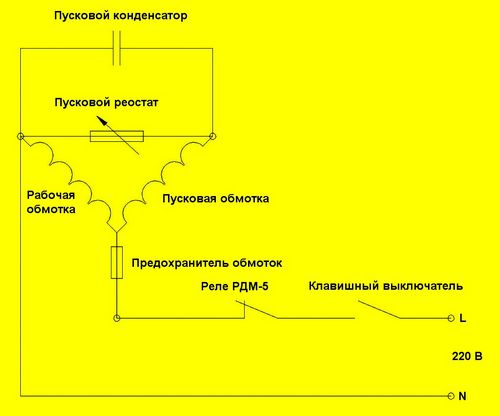

• реле давления РДМ-5;
• статический манометр;
• редуктор с диапазоном регулирования 1–10 Атм;
• манометр для редуктора;
• фильтр для маслоотделения. Он нужен только в том случае, если вы собираетесь использовать компрессор для покраски;
• фитинги;
• тройники;
• хомуты;
• сантехнические прокладки и лента;
• силиконовый герметик;
• кабель;
• клавишный выключатель;
• штекер;
• шланг для масла,
• ДСП для установки.

Запаситесь терпением и приступайте к работе.

1. С помощью разводного ключа, ленты и герметика соберите конструкцию с ресивером.


   Схема конструкции с ресивером состоит из соединительных деталей

2. Для удобства установки и перемещения купите в мебельном магазине 4 ролика, 4 болта М8*25 с гайками и шайбами. Вы будете делать сборку на двух уровнях. Параметры D, W, D2, W2 зависят от размеров ресивера.


   Подставка состоит из двух уровней

3. Разметьте и просверлите отверстия под болты. Установите ресивер и обожмите его перфорированной лентой. Она должна сидеть плотно, но не создавать усилие.


   Гайки нужно затянуть так, чтобы плотно обжать лентой ресивер

4. Для закрепления компрессора на втором этаже подставки просверлите в его ножках отверстия.
5. Теперь соберите схему подключения. Вилку с выключателем соединяет фазный провод L. Далее, он идёт на реле. Второй провод вилки подключается к заземляющей клемме реле. Оба провода от реле ведутся к блоку запуска на компрессоре. Он выполнен в виде коробочки на корпусе.


   Подключение электрических деталей к проводу с вилкой

6. Все соединения заизолируйте.

При своевременном соблюдении правил технического обслуживания и использования компрессор долго будет находиться в рабочем состоянии. А ремонт не придётся делать часто. Не забывайте прогревать аппарат перед запуском при отрицательной температуре.

• Автор: Наталья Панкова
• Распечатать

Наталья. В копирайтинге впервые. Оцените статью:

(0 голосов, среднее: 0 из 5)
