Люк в подвал в частном доме — это плоский вход, расположенный горизонтально, который дает доступ в подвал, чердак или погреб. Эта конструкция напоминает дверцу, включает в себя раму и крышку, закрепленную на петлях, и при этом составляет часть поверхности пола.

Подвал служит не только для хранения продуктов питания, но и выступает в роли подсобного помещения, в котором хранятся определенные вещи.

Требования к напольным люкам в подвал:

• Конструкция несет нагрузки, сравнимые с весом взрослого человека.;
• Герметичность, сохранение тепла;
• Материал, стойкий к коррозии или разбуханию от влаги;
• Незаметен в интерьере;
• Нахождение в свободном доступе, без мебели;
• Замки, для защиты от детей;
• Упоры, предотвращающие самопроизвольное закрытие, когда человек внутри;
• Механизмы, которые облегчат открытие и предотвратят удары при опускании.

Люк в подвал может быть декоративно украшен в соответствии со стилистическим оформлением дверцы.

Важно! Проектировать место размещения лаза желательно на этапе застройки. В бетонных плитах перекрытий, проем вырезается на стыке двух плит. Если он прямоугольной формы, то вырубается в продольном направлении. Срезают не больше трети ширины плиты для предотвращения потерь прочности.

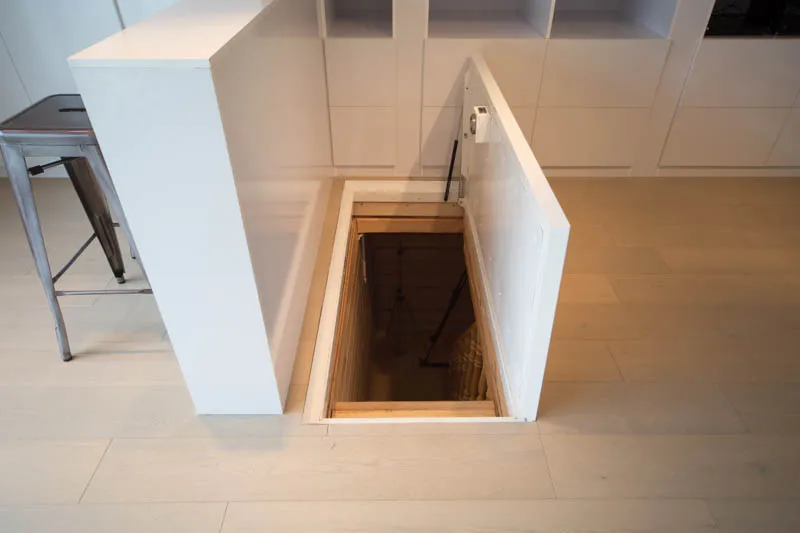

Подавляющее большинство современных подвальных помещений планируется таким образом, чтобы вход в него был незаметен.

Из чего изготавливают крышку для входа в подпол

Рамки и дверцы изготавливают из металла или дерева. Лаз маскируется напольным покрытием или декорируется в качестве детали интерьера. Современные дизайнеры закрывают вход даже сверхпрочным стеклом, но обычно предпочтение отдается потайным.

На сегодняшний день существует множество вариантов готовых конструкций люков для погреба различных видов.

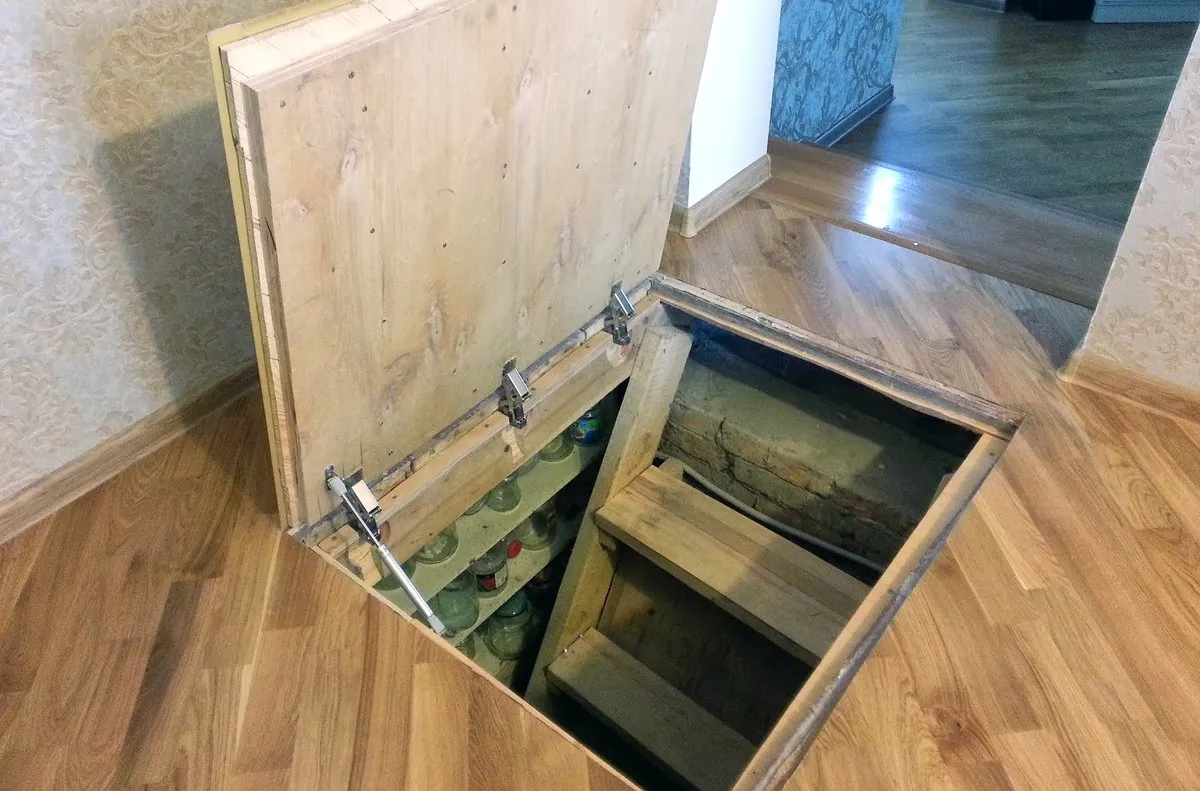

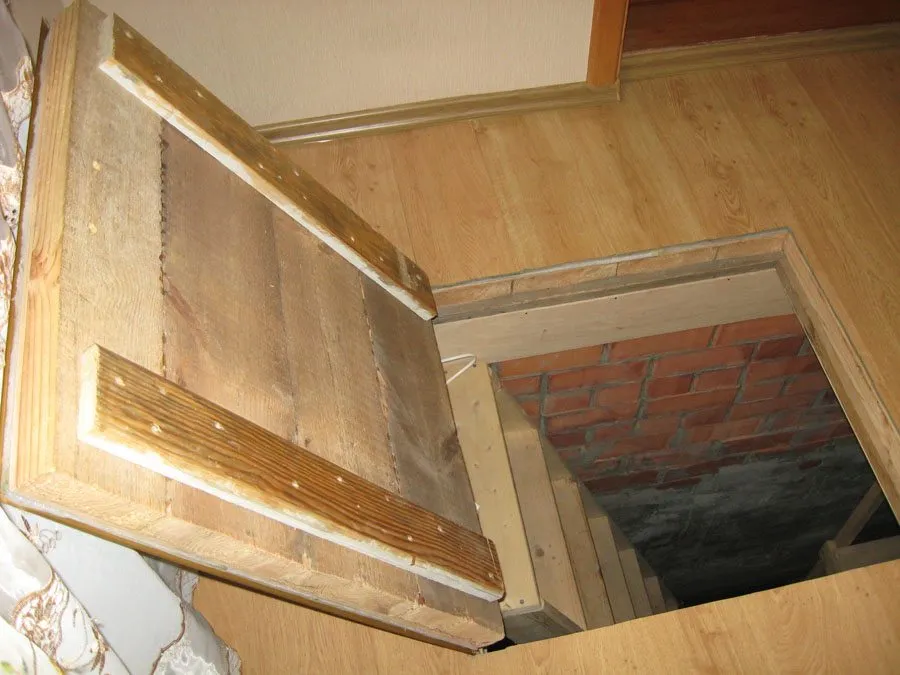

Из дерева

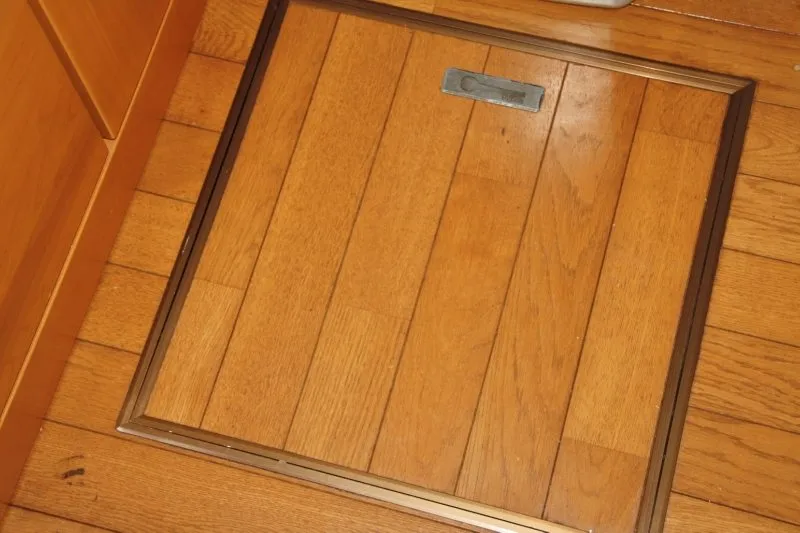

Вариант для пола с деревянными перекрытиями. Традиционно вырезают участок настила, из которого впоследствии формируют створку, так, чтобы рисунок дерева сохранился.

Если напольное покрытие состоит из деревянной доски, то для маскировки входа в подвальное помещение рекомендуется использовать дерево.

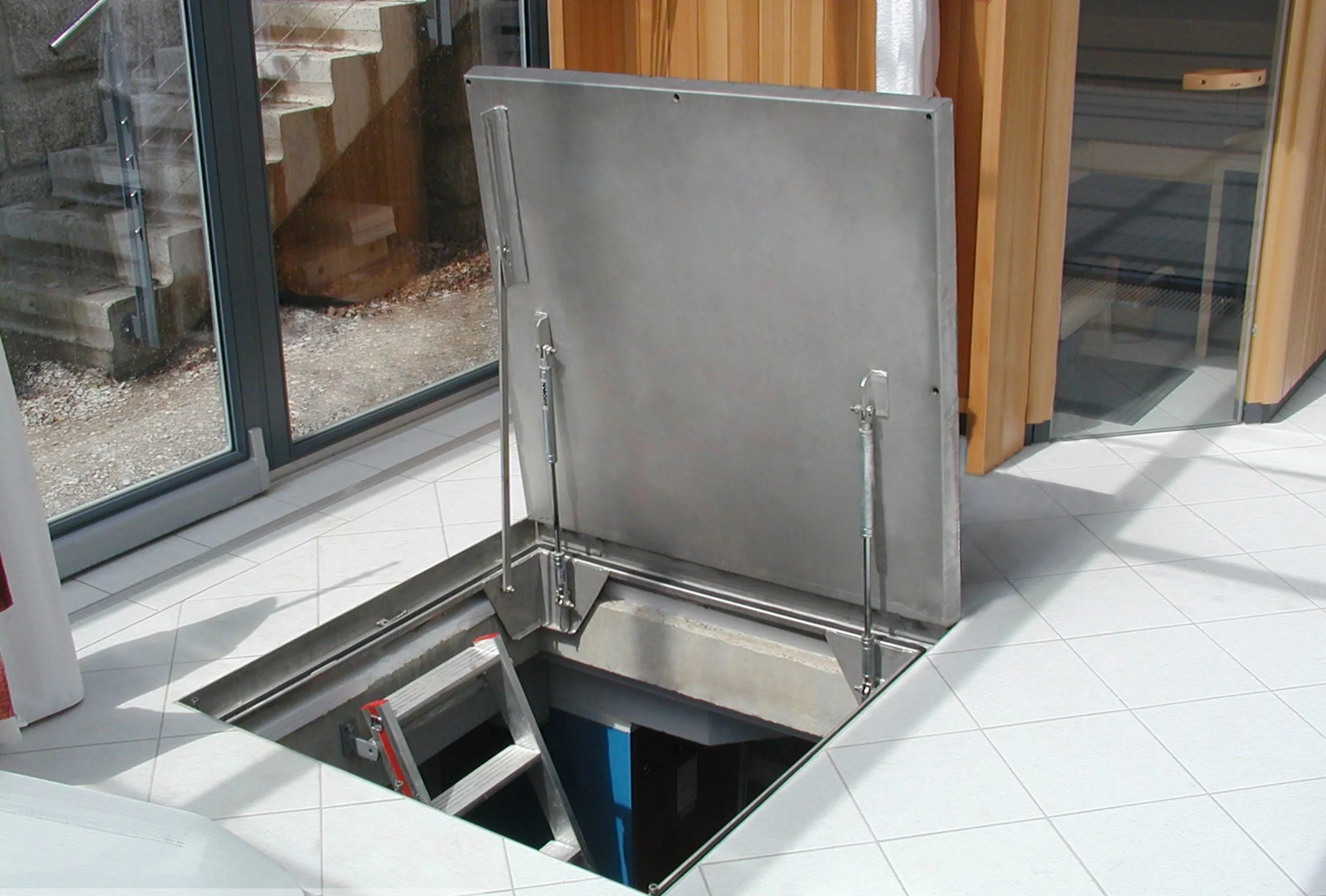

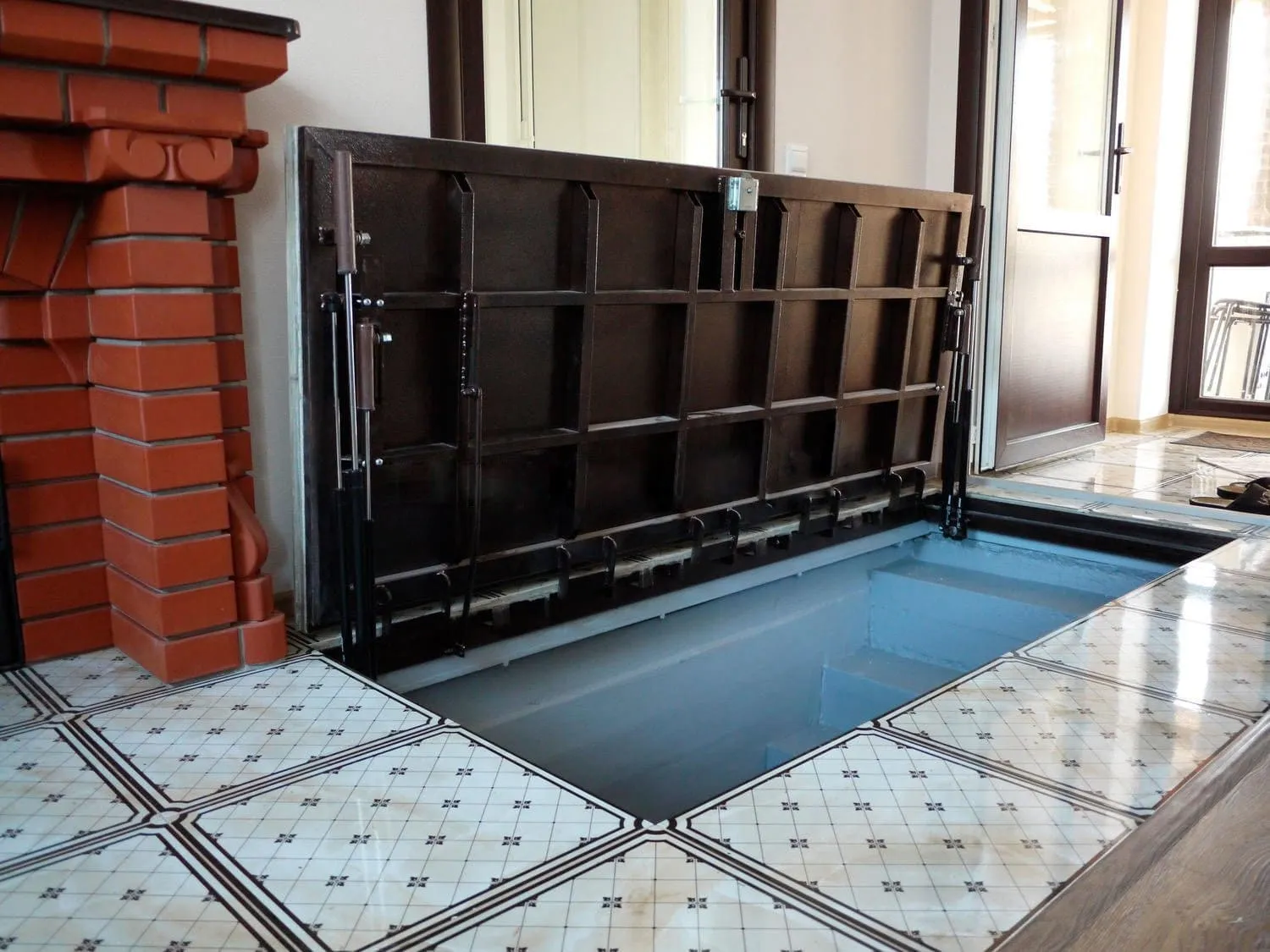

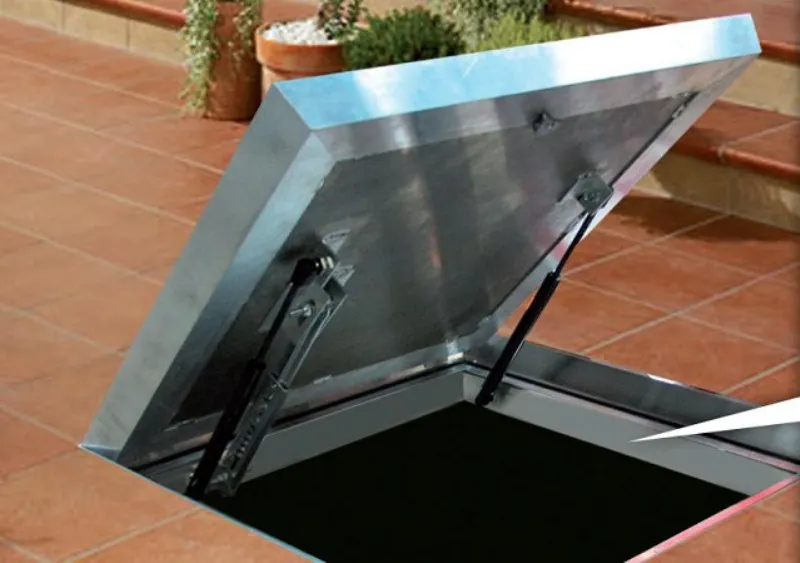

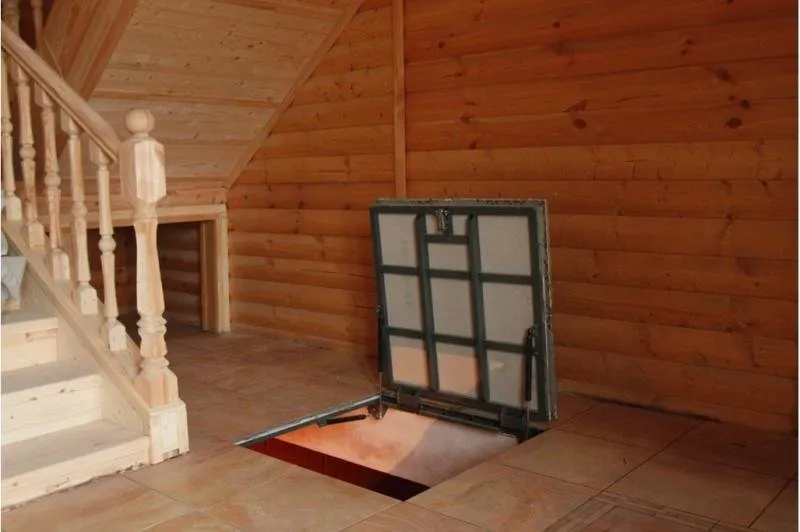

Металлический люк

Легкие конструкции изготавливают из алюминия, с повышенной прочностью – из стальных профилей. Некоторые модели по прочности могут сравниться с сейфами, но для обычного использования этого не требуется. После монтажа рама заливается бетоном, а вход оформляют напольным покрытием: ламинатом, плиткой. В металлическом изделии для удобства устанавливают амортизаторы или подъемники.

Сделать конструкцию из металла гораздо сложнее, но она надежнее и долговечнее предыдущего варианта.

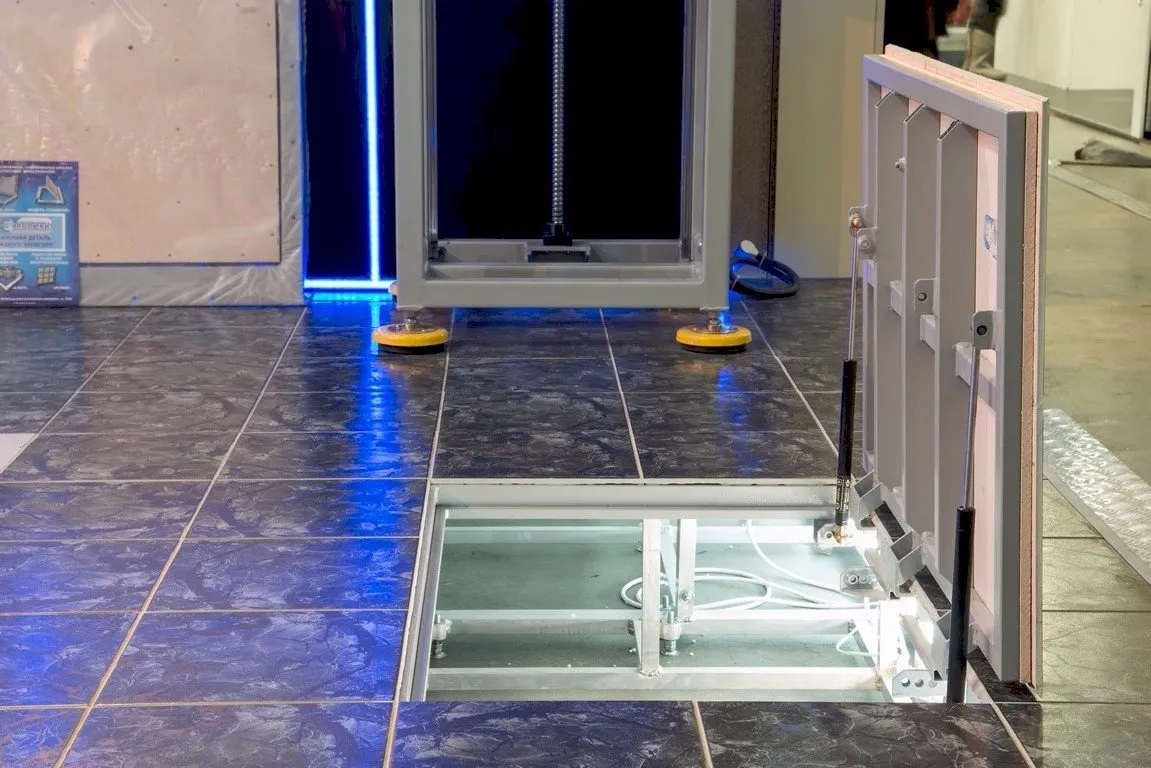

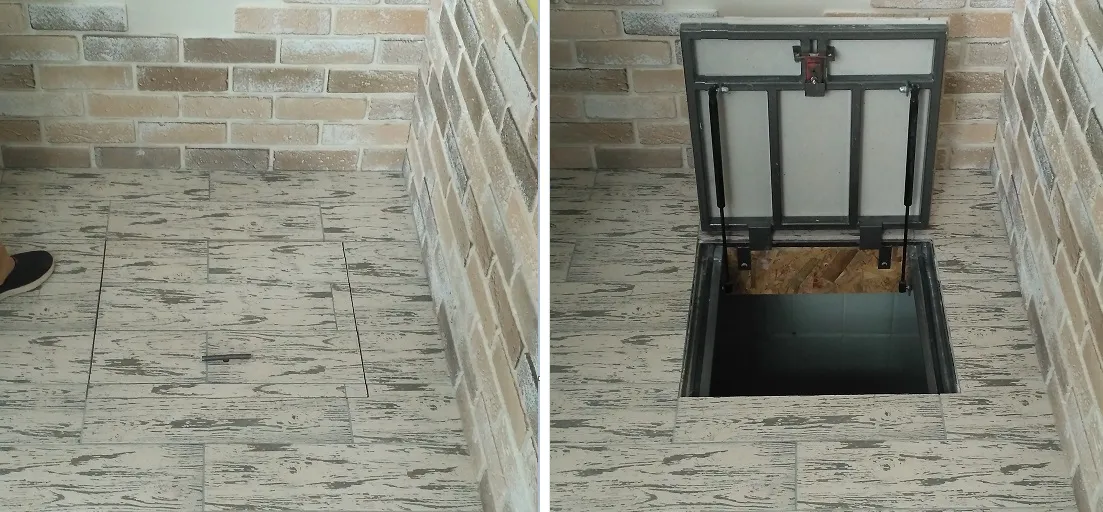

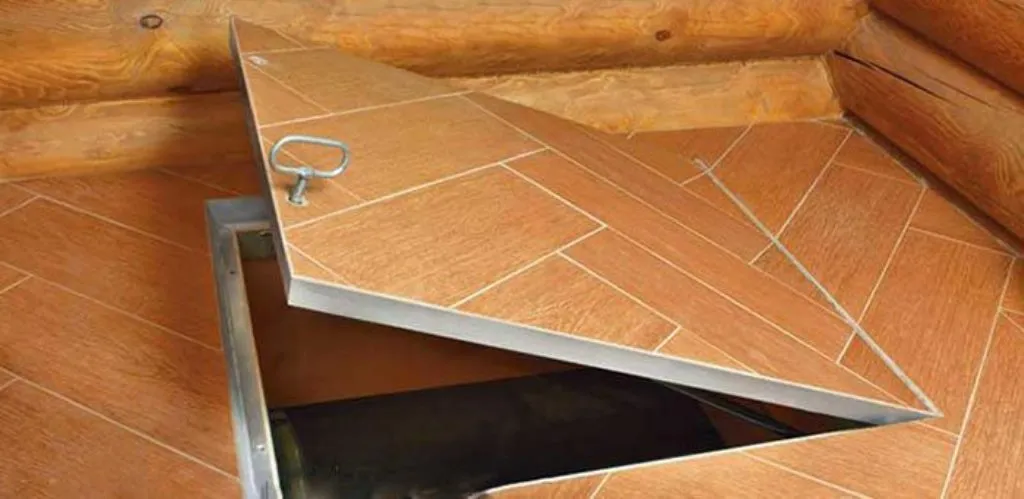

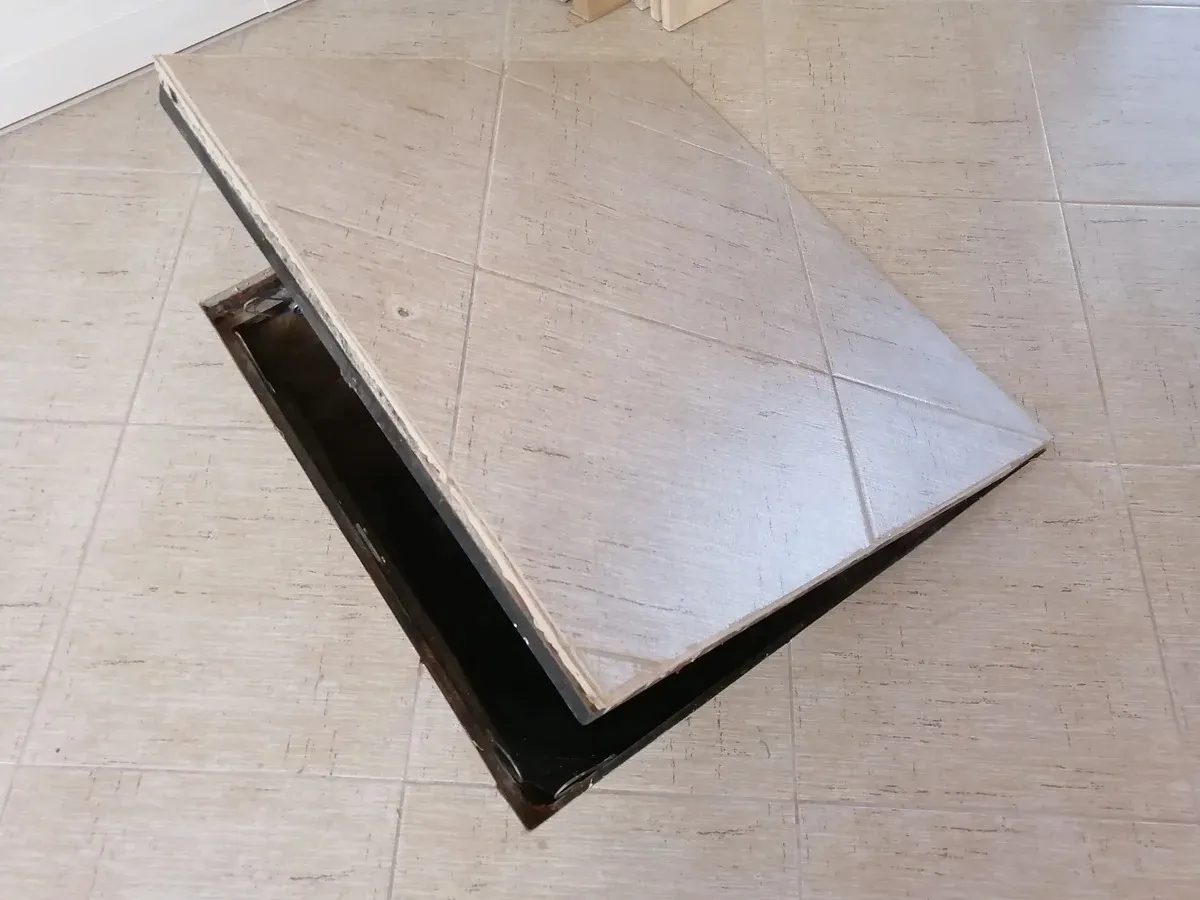

Люк под плитку

Лаз-невидимка. В узоре плитки не видны зазоры по 5 мм. скрытый замок. Под кафель выбирают металлический каркас.

Если устанавливается люк под плитку, то потребуется первоначально создать необходимую разметку.

Разновидности петель для люка в подвал

Как и любой двери, входу в подпол необходимы петли. От выбора будут зависеть сложность монтажа и декоративные качества. Ненадежные детали со временем расшатываются и выходят из строя.

Обязательно должна присутствовать скрытая ручка и подходящий подъемный механизм, а также отделанные элементы декора.

• Накладные. По типу похожи на дверные петли, недорогие, легко монтировать. Недостаток: без заглубления остаются видимые щели, сами крепления могут выпирать.
• Скрытые. Устанавливаются изнутри лаза и предусматривают открытие створки на 90 градусов. Важно предусмотреть упоры для предотвращения самопроизвольных закрытий.
• Потайная петля-кронштейн. По форме напоминает знак вопроса. Модификаций скрытых креплений.
• Пантограф. По типу действия похожи на петли-ножницы кронштейнов капота ЗИЛ, но механизм устроен так, что дверь при открытии сначала поднимается вверх, потом откидывается. Вариант для кафеля, который поможет избежать сколов плитки.
• Пружинные. Используются для автомобильных дверей.

На одной стороне крышка фиксируется петлями, а на противоположной стороне монтируется замок или простая защелка.

Пошаговая инструкция по устройству люка в подвал своими руками

На деревянном полу устроить вход не сложно, это не занимает много времени и не требуется использовать дорогостоящие инструментов и материалы.

1. Прорезать проем.
2. К черновому настилу снизу закрепляются 4 опоры, как в дверном косяке.
3. Стороны створки на 1 см меньше рамы. Исходя из этого, делают заготовки из половой доски и вырезают квадрат фанеры. Заготавливают рейки для обрешетки.
4. Деревянные детали обрабатывают противогрибковым и влагостойким составом.

Своими руками произвести изготовление и заняться утеплением погреба с лестницей в частном доме совсем несложно, если следовать рекомендациям специалистов.

Соблюдение высоты с промежутком между черновым и чистовым настилом и уровнем пола. Створку делают многослойной.

1. На квадрат фанеры набивают обрешетку, между рейками закладывают утеплитель и гидроизоляцию, сверху крепится доска.
2. Устанавливаются петли.

Сам люк в подпол не укладывается на плитку, а создается в совокупности с ней.

Важно! Если вентиляция подпола недостаточна, то при открытии чувствуется, что воздух внутри затхлый, с неприятными запахами.

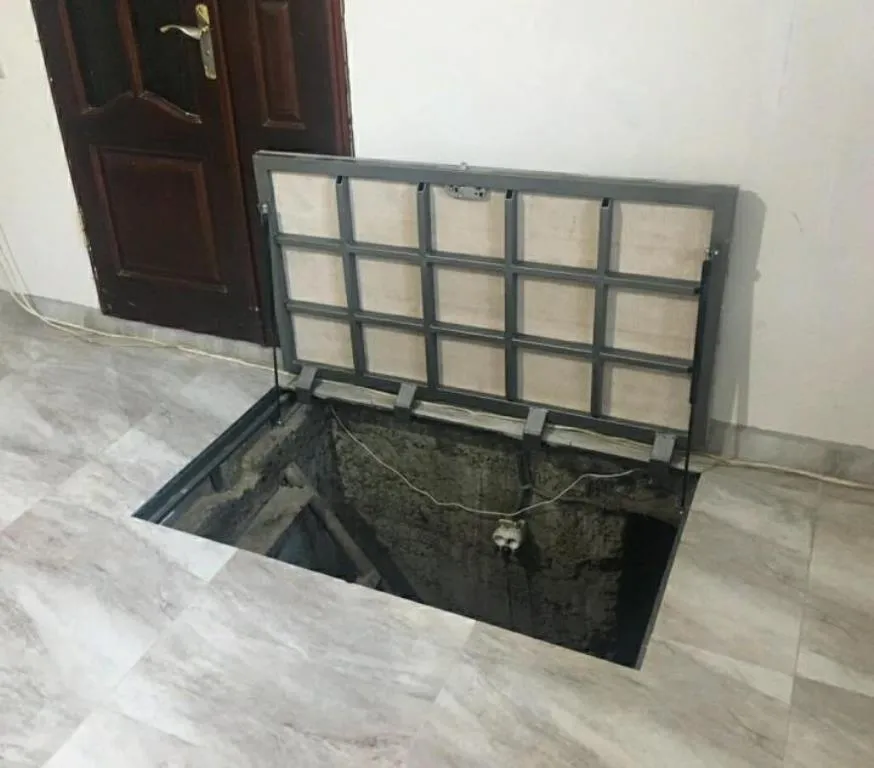

В бетонном полу закрепляют металлические опоры. Крышка при этом может быть деревянной или металлической.

Потребуется сделать металлический каркас, который будет опускаться ниже уровня поверхности пола, а на него установить сам материал.

На стыках плит намечают место для прорезания. Вырезают с помощью болгарки, до арматурных стержней. Арматуру убирают с помощью шлифмашинки с отрезным кругом или других инструментов для резки металла.

По периметру на арматурные анкеры привариваются уголки и закрепляется рама. Щели и неровные края бетонируют.

Месторасположение люка для погреба выбирается так, чтобы не препятствовать свободному перемещению в помещении и не задевать окружающие его предметы.

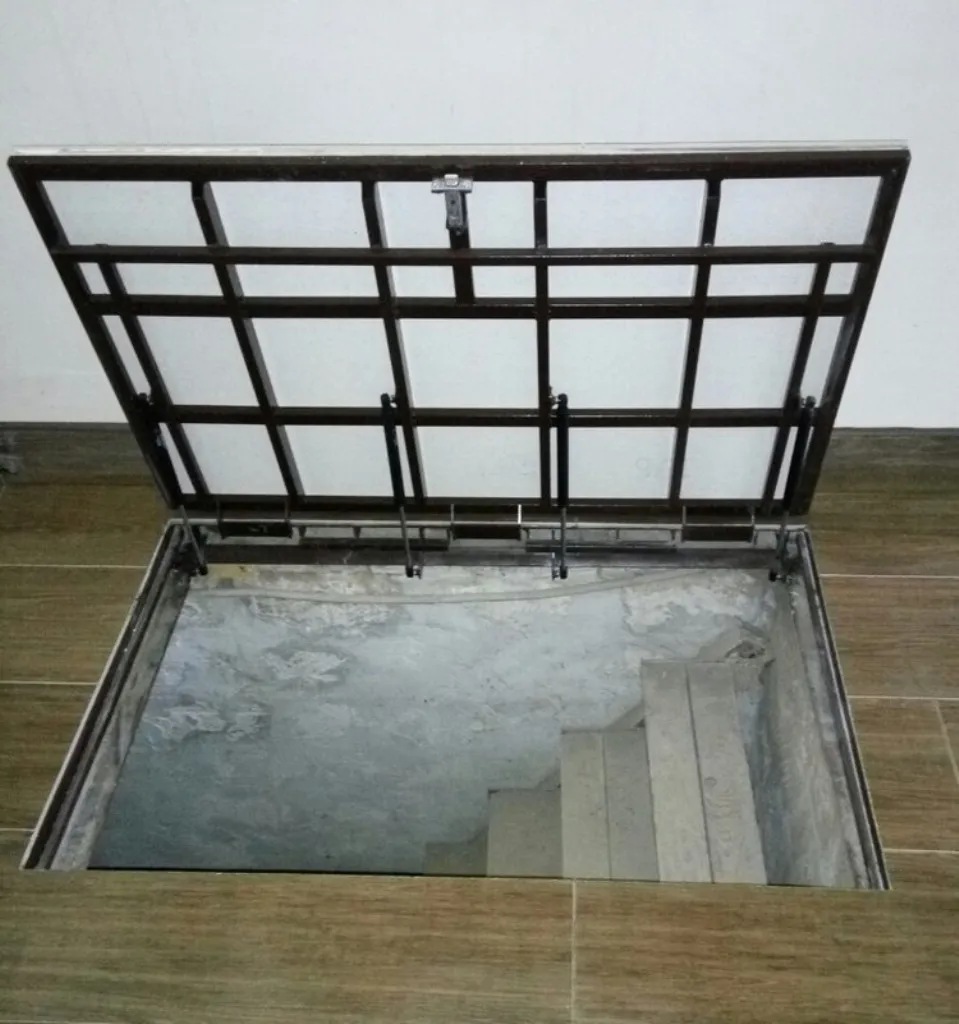

Для сварки дверцы создается устанавливаются распорки из уголков. Трубы срезаются под углом 45 градусов.

Части каркаса устанавливаются на распорки и свариваются точечно, затем по шву с дополнительной фиксацией струбцинами.

Ребра жесткости ввариваются только по центру, чтоб не добавлять лишний вес. Каркас очищается от ржавчины, грунтуется и окрашивается.

Минимальный размер для комфортной эксплуатации составляет 75 на 75 см.

К готовому изделию добавляют гипсоволокно или щит в качестве поверхности под отделку, крепежные петли, гидроизоляцию и уплотнитель. Внутреннюю поверхность, при желании, закрывают оцинкованным листом.

Петли можно заменить специальным сдвижным механизмом, который срабатывает от нажатия, с трехзвенной конструкцией, регулировочными узлами и замком. При этом дверь открывается горизонтально.

Материал, из которого изготовлен люк, должен соответствовать высокой прочности, но при этом иметь минимальный вес.

Определяемся с размером люка

При выборе рассчитывают габариты, размер дверки, посадочный и разъем в свету. Габариты имеют решающее значение при установке у стены или в углу. Световой проем при открытой крышке частично перекрывается петлевым кожухом, упорами или амортизаторами. Оставшееся полезное пространство гарантирует комфортный спуск по лестнице с уклоном.

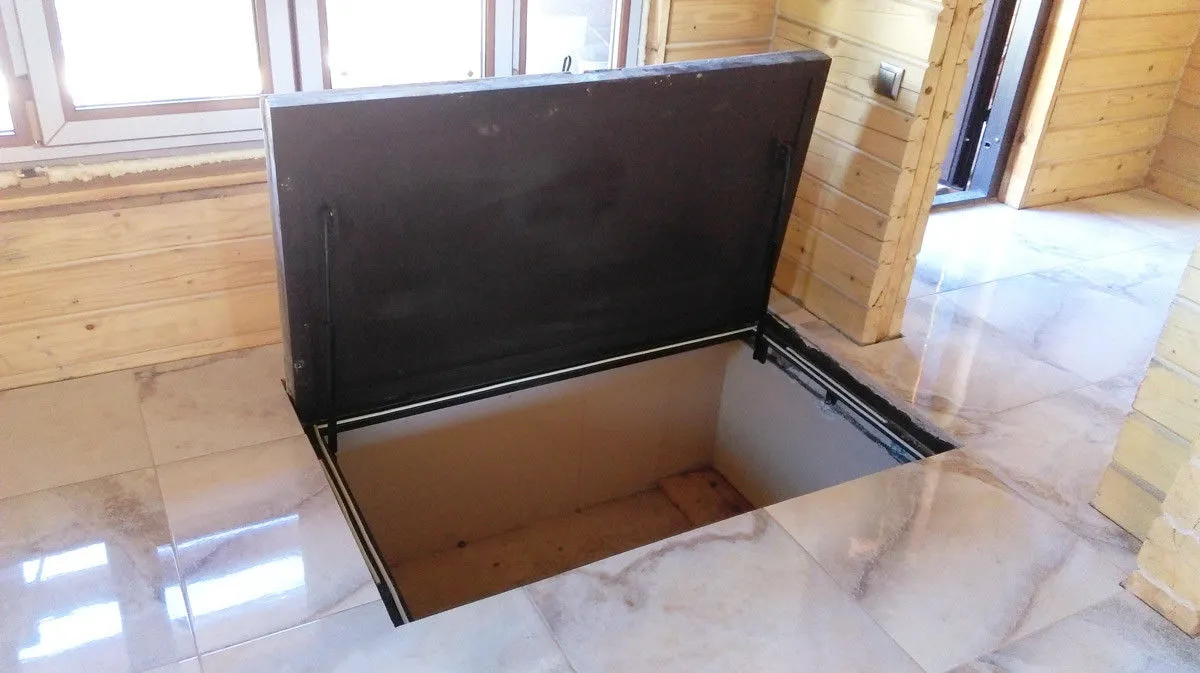

Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Размер зависит от места расположения и свободного пространства в помещении, несущей способности пола. При покупке готовых изделий в характеристиках указывают посадочный размер, высоту установки и размеры дверцы.

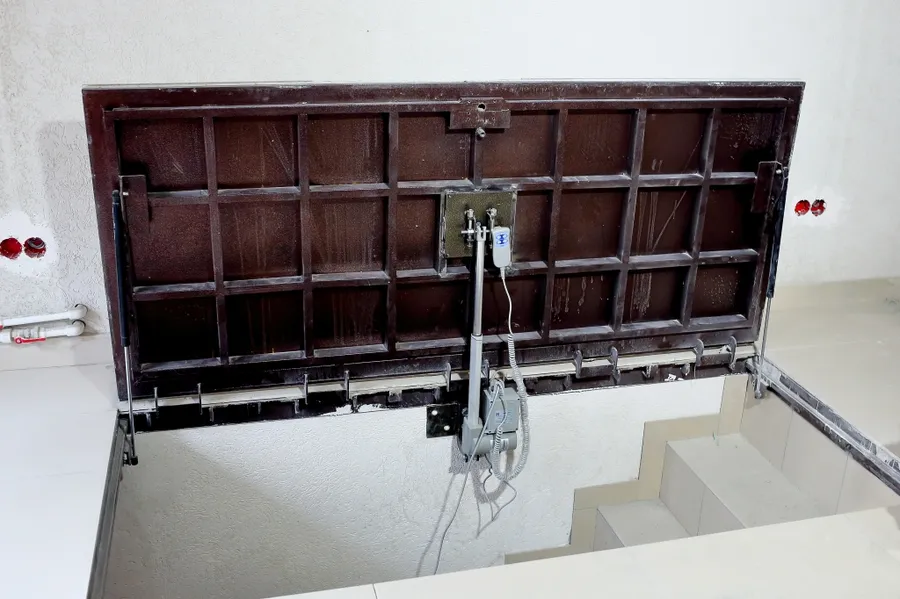

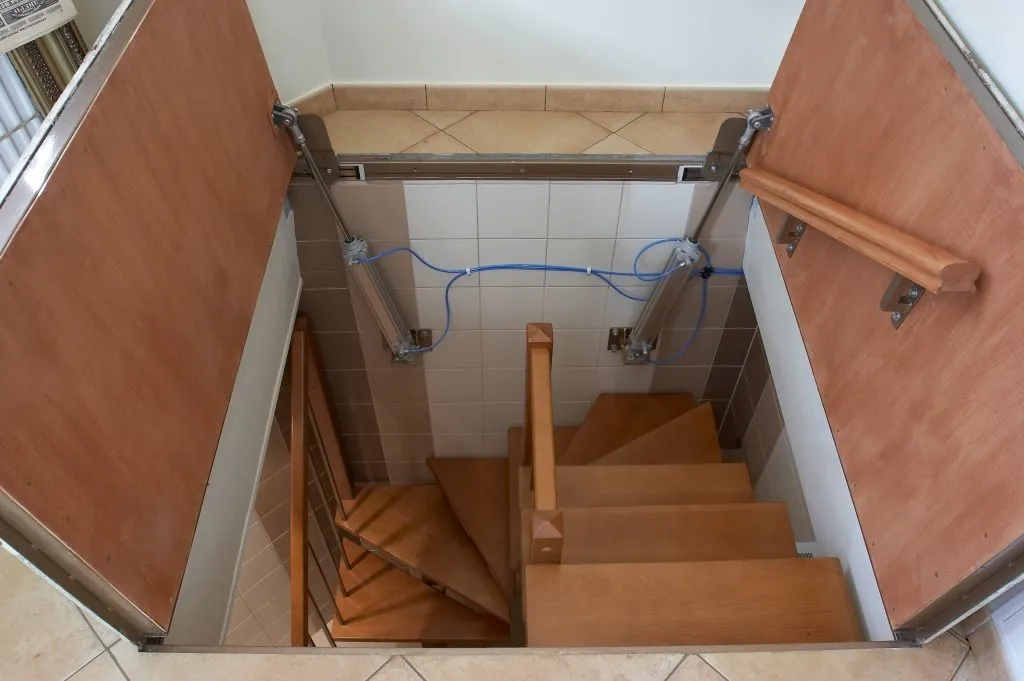

Электропривод устанавливается на люк для управления закрытием и открытием подвала.

Создание проекта с чертежами

Работу по изготовлению и установке не произвести без расчетов. Что нужно учитывать в чертежах:

• Горизонт пола;
• Посадочный размер;
• Рама по периметру;
• К ширине добавить крепление петель и замка;
• Высота: включая облицовочный материал, уплотнитель;
• Полезное пространство проема;
• Крепление газлифтов;
• Зазоры, места контакта напольного покрытия при поднятии, угол открытия.

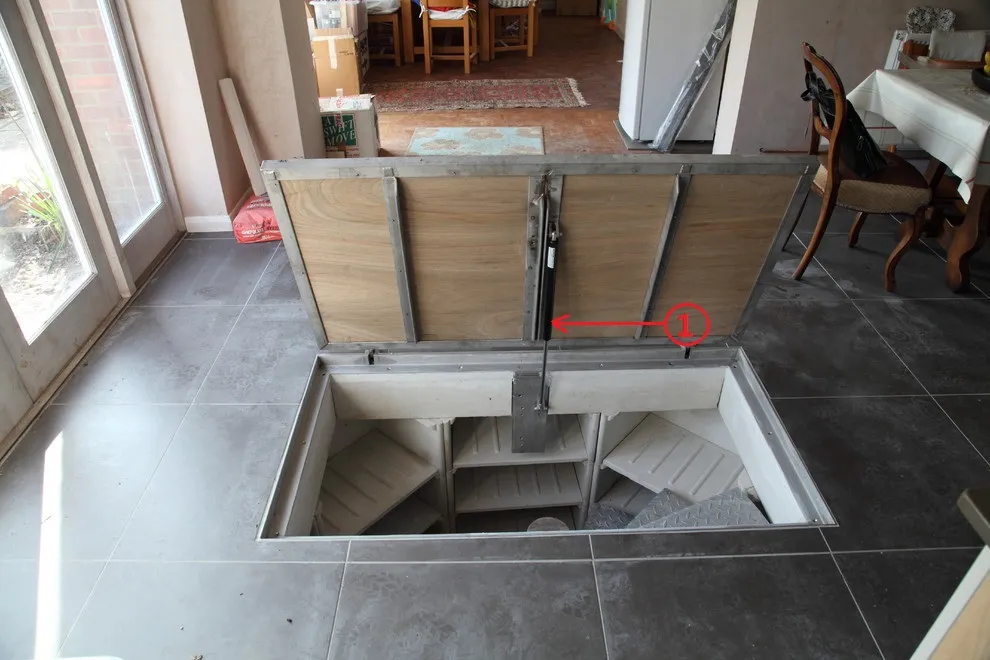

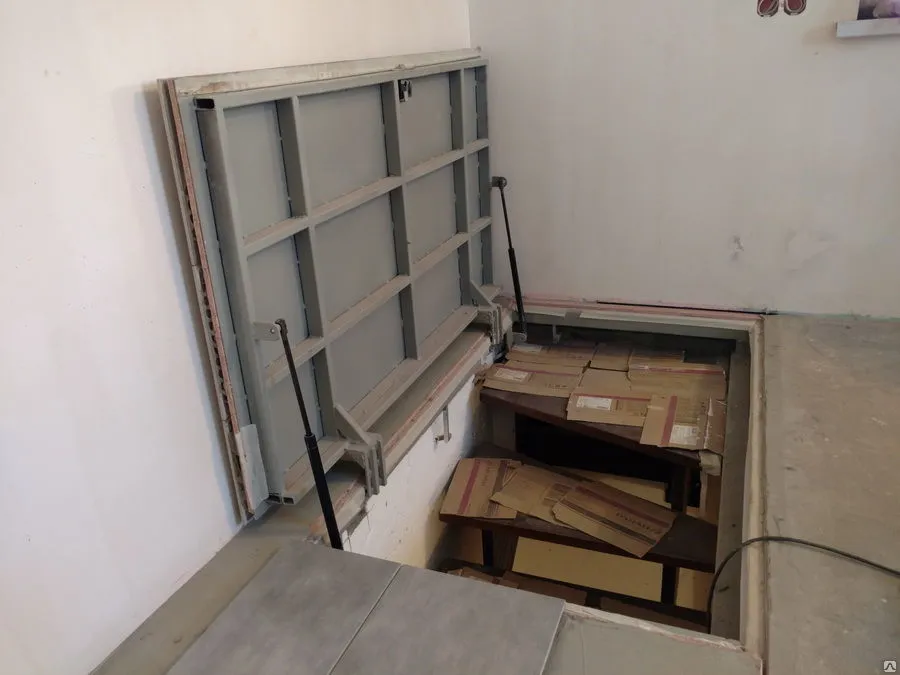

Крышки напольного люка для погреба нередко оснащают дополнительными системами плавного хода.

Установка и отделка люка

При укладке покрытия нельзя допускать выступов, углублений, видимых зазоров. Поэтому при монтаже важно рассчитывать толщину слоев облицовочного покрытия, например, кафеля и плиточного клея, под ламинат укладывают стяжку. По периметру укладывают уплотнитель.

Герметики выбираются в зависимости от сочетаемости с материалами, которые использовались при строительной работе.

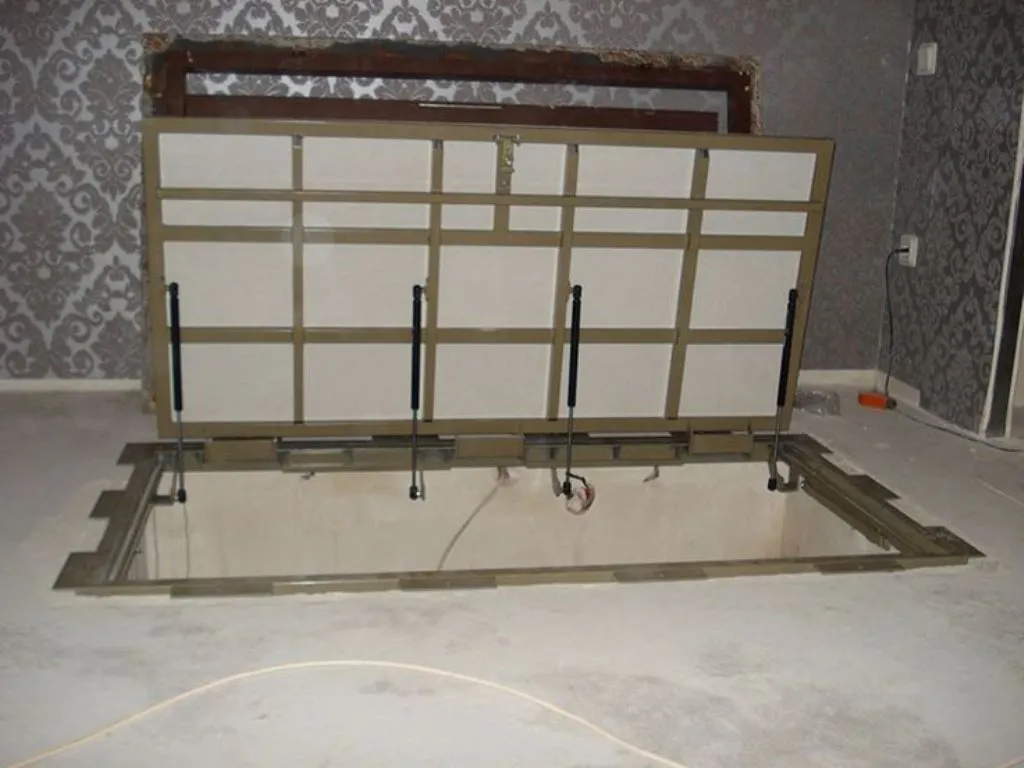

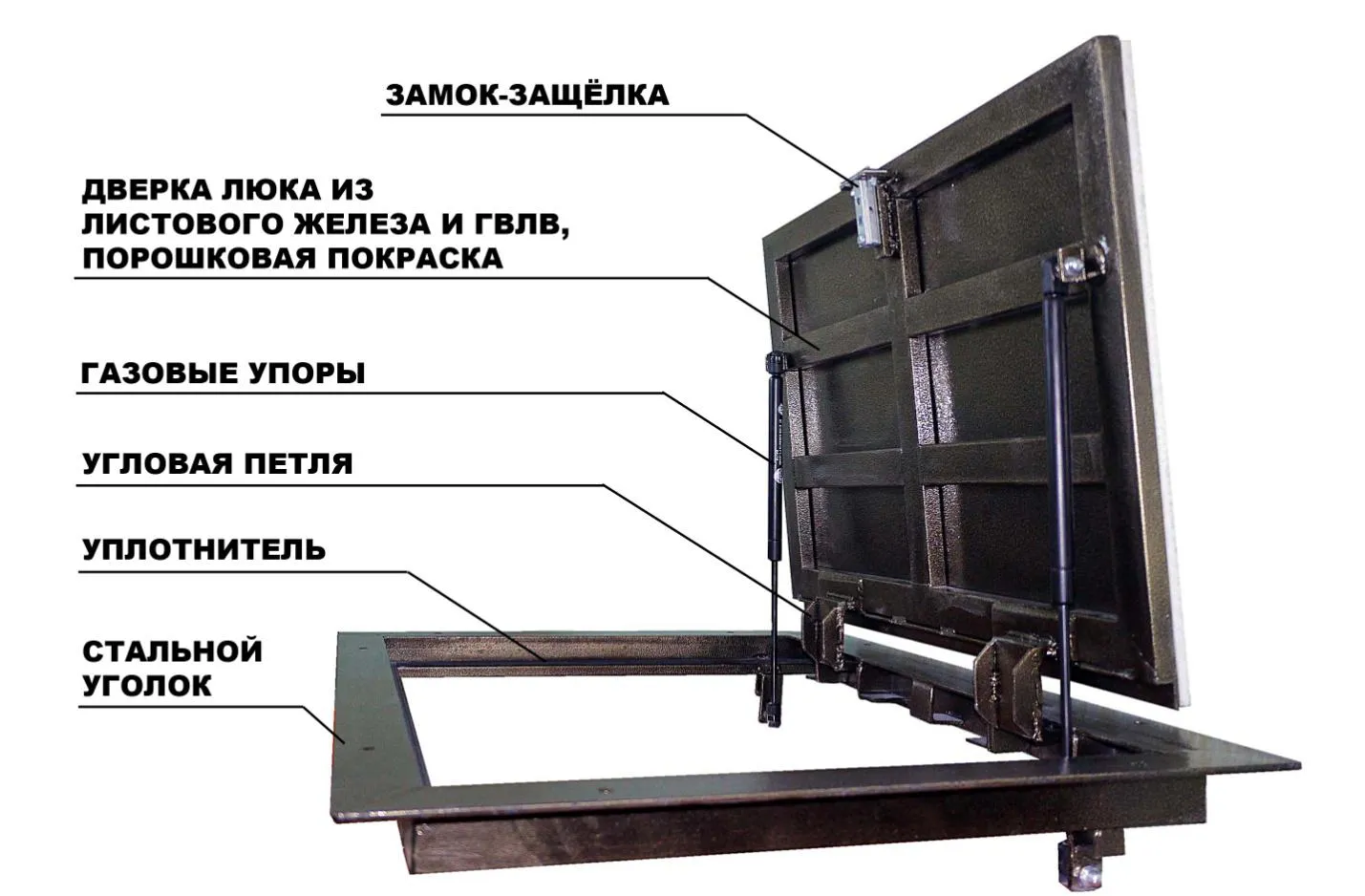

Подбирают ручки врезных конструкций, не выступающих над поверхностью: плоские или съемные. Для плавного хода сочетают пружинные петли с газовыми амортизаторами.

Важно! Неправильно подобранные газлифты могут работать на сопротивление, трудно открывать и закрывать, или створка падает. Ошибочно определенная мощность или длина кронштейна ведет к деформации стоек.

При наличии в доме маленьких детей или животных предусматриваются фиксирующие приспособления.

Универсальной формулы подбора не существует. Приблизительное вычисление мощности: измерить манометром усилие для подъема двери в килограммах и перевести в ньютоны с запасом 30%.

Таким же образом обстоят дела с электроприводом. Стоимость готовых комплектов подъемников с контроллером и пультами управления высока, при этом, сложно рассчитать мощность.

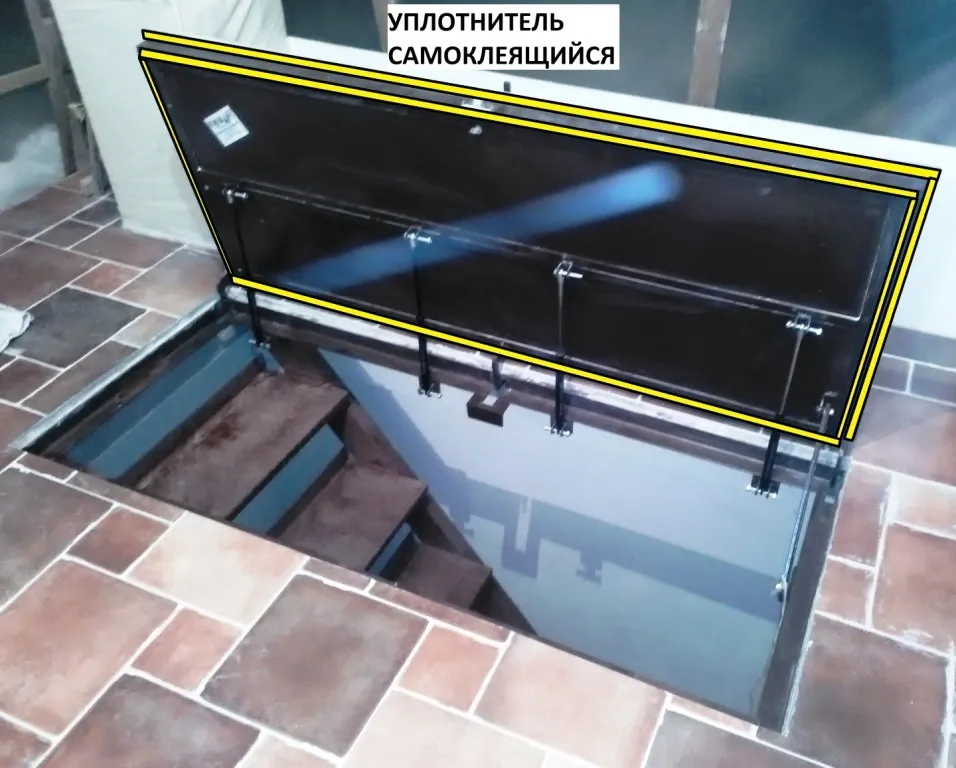

Особенности герметизации крышки в подвал

Герметизация не позволит холоду из подполья проникать в жилое помещение, а также защитит от запахов и влаги. Производители чаще используют минеральную вату 50 мм. и влагостойкое гипсоволокно, а также уплотнитель по периметру. В садовом хозяйстве допустимо утепление пенопластом.

Люк должен быть встроен герметично, но при этом не мешать полноценному ходу.

Как правильно пользоваться и ухаживать за люком

Правильно спроектированный и установленный люк в подвал не требует дополнительного ухода и прослужит долгие годы. В ходе эксплуатации проверяются прочность крепления петель и исправность газлифтов. При появлении с внутренней стороны створки конденсата и неприятных запахов необходимо выявить причину. Это может быть неисправность вентиляции или дренажного водоотведения, поднятие уровня грунтовых вод.

В случае самостоятельного изготовления лучше использовать простые недорогие варианты, для которых не предусмотрено использование изделий из металла.

Невозможно переоценить преимущества подвала, и если он предусмотрен проектом здания, любой хозяин пожелает оборудовать в дополнительное помещение для хранения или погреб. Даже небольшое помещение способно выполнять ряд функций. На рынке представлен широкий выбор готовых люков, оборудованных подъемниками, герметизированных и утепленных. Такую модель остается правильно установить в проем пола. Но и в этом случае нужны точные расчеты.

Вход в подвальное помещение, расположенный на полу, — удобный способ организации всего пространства как внутри подвального помещения, так и снаружи.

С тщательностью подбирают место входа. Удобнее всего расположить его на кухне, но кухонное пространство обычно имеет мало свободной площади, не занятой мебелью и техникой. Люки так же устанавливают в нежилых помещениях, предназначенных для хранения и работы: гаражах, кладовках.

Для оборудования невидимых люков приобретают или изготавливают модели с крышкой под отделку, в соответствии с высотой заглубления. Если требований к эстетике мало, например, вход находится в гараже, то металлическая поверхность дверцы совпадает с горизонтом пола.

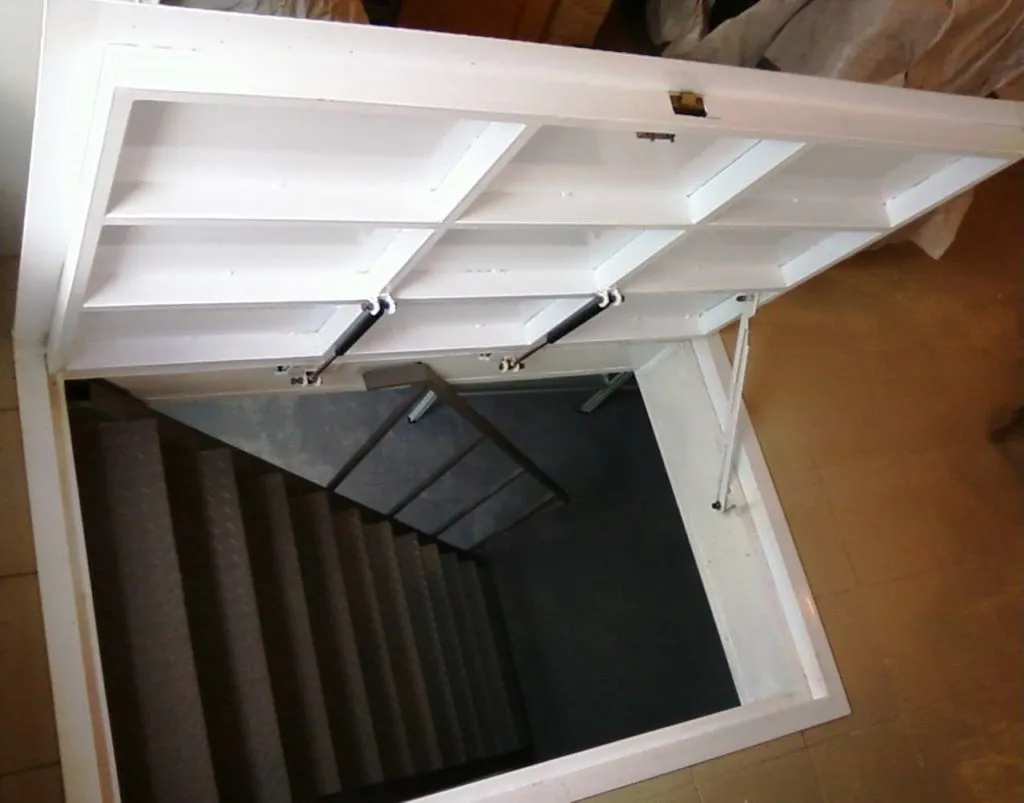

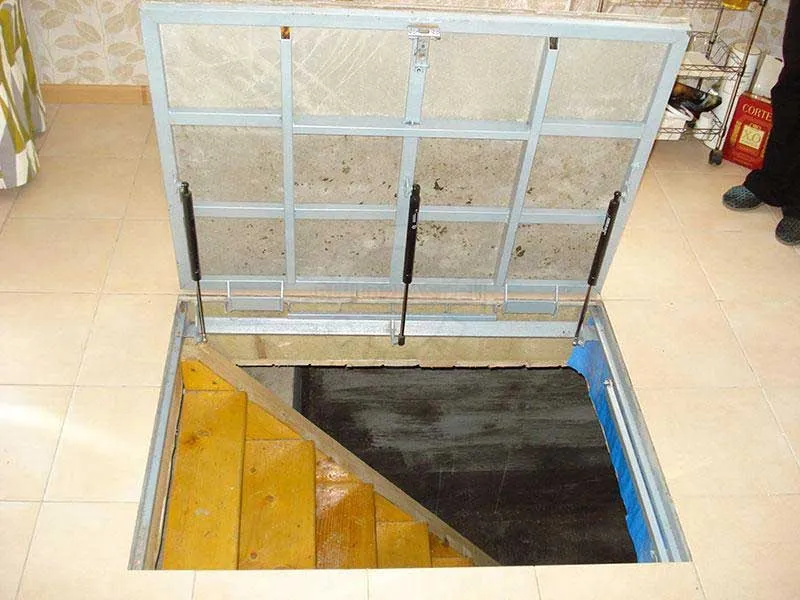

Люк для подвала с амортизаторами должен соответствовать всем требованиям безопасности, а также быть удобным для пользования.

Тяжелые конструкции способны выдерживать повышенные нагрузки, но требуют оснащения подъемными механизмами и упорами. Чем больше размер, тем тяжелее становится дверь.

Важнейшее требование при изготовлении и монтаже: строгое соблюдение геометрии. Ошибка даже в несколько миллиметров будет бросаться в глаза и осложнит использование.

Оптимальный размер входа в подвал должен рассчитываться по габаритам пользователей.

ВИДЕО: Изготовления люка в погреб своими руками.
