Изготовление скрытой петли для люка в подвале своими руками — руководство по созданию петель для крышки погреба

1. Метод построения подвального люка
2. Существует несколько типов люков
3. Обеспечение плавного хода и ручки
4. Особенности изготовления проема в полу
5. Предварительные действия
6. Изготовление заглушки
7. Установка петель
8. Установка ручки и герметизации
9. Что нужно учитывать при составлении чертежа люка
10. Классический скрытый люк
11. Из каких материалов делают люк в подвал
12. Люк в подвал из дерева
13. Металлический люк
14. Люк под плитку
15. Вентиляция
16. Выбираем петли для подвального лючка
17. как сделать рукоять крышки подвального помещения
18. Обеспечение плавности хода
19. Обустройство ручки

20. Советы экспертов: Что стоит учитывать при создании напольного люка в подвале своими руками? Если на люк будет действовать нагрузка, важно спроектировать его таким образом, чтобы в закрытом положении он оставался стабильно расположенным на раме.

    При разработке механизма крышки погреба полезно обратить внимание на подбор петель, обеспечивающих правильное функционирование.

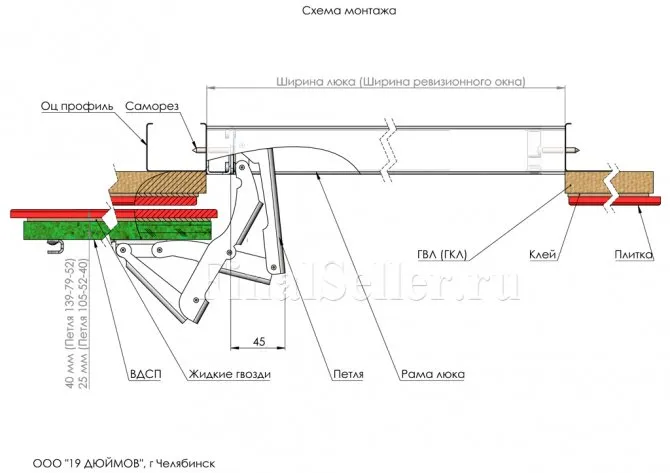

    СХЕМА МОНТАЖА

Метод построения подвального люка

Для работы вам понадобятся:

• рулетка;
• саморезы для закрепления полотна;
• шуруповерт;
• электродрель или перфоратор;
• сварочный аппарат с набором электродов;
• болгарка;
• металлические уголки;
• железо толщиной до 5 мм;
• уплотняющая резинка.

Если петли покупают в техническое помещение, например, гараж, скрывать их не надо.

Если на люк будут давить тяжести, его необходимо сконструировать так, чтобы в закрытом положении он свободно лежал на раме.

Петли для люка можно использовать и внешние, если они никак не мешают. При желании их декорируют, делая частью интерьера.

Декоративная кованая петля для люка

Изделия с электрическим приводом выбирают, когда масса люка очень большая, и его сложно поднимать вручную, а также при необходимости подчеркнуть технологичность интерьера. Это может потребоваться в таком стиле как хай-тек или при оборудовании системы умного дома.

Привод актуатор для люка – мотор совмещен с газовым упором

Петли сделаны из стали (оцинкованной, нержавеющей или крашеной) считаются довольно крепкими. Можно взять и алюминий, но его пластичность не рассчитана на тяжелые крышки люка.

Петля – несущий механизм, поэтому стоит попросить у продавца ее паспорт, если есть сомнения, что она не справится с нагрузками. В документе все указано в килограммах, а значит, ошибиться сложно. Надежнее петли с запасом прочности.

Существует несколько типов люков

1.

Самый простой и дешевый вариант — это съемный люк. Крышка выполняется в виде отдельного элемента: она просто поднимается и кладется недалеко от проема. 2. Распашной выполняется по типу двери только в полу. Имеет две или больше петель с одной стороны, ручку и замок — с другой. 3. Раздвижной: такой тип мало применяют в помещении в виду необходимости установки специальных направляющих. Принцип действия такого люка заключается в перемещении крышки по направляющим.

Чаще всего для изготовления люков используют дерево либо метал (сталь, реже алюминий), либо комбинируют. Для различных покрытии используют различные типы крышек. Например, для покрытия кафельной плиткой, используют, так называемые, наливные крышки. Это крышка в виде короба, в который заливается стяжка и сверху клеится плитка. Также на такую крышку можно

укладывать ламинат. Получается скрытый люк — увидеть его очень сложно.

Недостатком данного исполнения является масса люка, которая может достигать десятков килограмм. Для облегчения, на такой люк устанавливают газовый амортизатор открывания и закрывания. Требуется надежный крепеж массивные петли и основательное крепление в проем что ведет к удорожанию.

К плюсам можно отнести надежность и основательность конструкции. Из-за массы она не болтается и не скрипит при ходьбе по ней. Требуется и основательное крепление в проем. Механизм фиксации крышки в данной конструкции просто жизненно необходим. Ручку как правило делают съемной, можно использовать обычный рым-болт. Для герметизации применяют различные уплотнительные материалы.

Обеспечение плавного хода и ручки

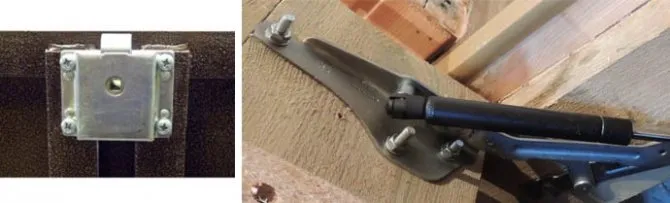

Для люка можно использовать дверные петли. Они прекрасно справятся с нагрузкой от лёгкой крышки. Однако, когда напольные люки выполняются из металла, стоит задуматься о более надёжных вариантах. Обычные петли могут оказаться слишком слабыми.

Установка петель

Выбираем петли для крышки погреба:

1. Накладные петли. Самый дешевый и простой вариант.
2. Скрытые петли. Благодаря своей конструкции монтируются непосредственно внутри люка или в перекрытии. Их использование позволяет установить дверцу в одной плоскости с полом, сделав ее незаметной для посторонних.
3. Пантографы.
4. Петли, оснащенные приводом, позволяющим открывать и закрывать люк автоматически. Применяются в тех случаях, если крышки люка чересчур тяжелые, и человеку сложно открыть их самостоятельно.
5. Доводчики.

Если крышка люка имеет небольшие размеры, на нее устанавливаются две петли, которые располагают ближе к углам конструкции. Большие люки усиливаются третьей петлей, которая крепится посередине.

Стандартный набор, который необходимо приобрести для полноценной фиксации крышки, будет выглядеть следующим образом:

1. Комплект скрытых петель (правая и левая), которые оснащены специальными кронштейнами для крепления к амортизатору.
2. Амортизаторы необходимой величины.
3. Крепежи.
4. Замок на люк.

Вы можете приобрести подъемный механизм для крышек подвального люка в магазине

Такой набор деталей можно купить сразу одним комплектом в специализированных магазинах.

Установка ручки и герметизации

Ручка для крышки погреба имеет важную роль, и при ее покупке необходимо учитывать следующие нюансы:

1. Вы не можете установить на люк обычную дверную ручку. Дело в том, что она будет выступать над поверхностью пола и за нее можно легко зацепиться при ходьбе. Это противоречит правилам безопасности и приведет к травмоопасным ситуациям.
2. Для наших целей отлично подойдут скрытые ручки для погреба из оцинкованной стали.
3. Для съемных люков необходимо делать две ручки по бокам. Это поможет легко поднять крышку и установить ее на место в случае необходимости.

После установки ручек необходимо озаботиться герметизацией люка. Это необходимо, чтобы в основное помещение не проникали запахи и сырость. Стандартный вариант герметизации — применение дверного уплотнителя или войлока. Полоски, изготовленные из этого материала, крепятся по контуру люка и обеспечивают не только герметичность помещения, но и приглушают звук закрытия крышки. Если вход в погреб расположен на улице, дверцу необходимо отделать полипропиленом.

Что нужно учитывать при составлении чертежа люка

Помимо строения конструкции, важно определить место установки. Лучше это делать на этапе строительства дома, чтобы заранее знать, что и где лучше расположить

При этом учтите следующие моменты:

1. Стоит выбирать точки, находящиеся чуть в стороне от стен. Жаться к ним не стоит, потому что во время эксплуатации хода крышка может задевать отделку, да и распахиванию это может мешать. Вдоль стен обычно расставляют мебель, что тоже может стать неудобством. Поэтому ориентируйтесь, если не на центр комнаты, то хотя бы на отступ от стен.
2. При планировки кухни в частном доме в середине ставят обеденный стол. В этом же помещении чаще и делается проход вниз, так что соотнести положение этих объектов также стоит, иначе придется постоянно двигать мебель.
3. Каркас люка имеет с внешней стороны ступенчатое строение, что позволяет ему опираться на пол и иметь мощное ребро жесткости. Такой же формы должен быть и проем, что позволит выполнить установку заподлицо, а после замаскировать люк.

1. Размер люка надо выбрать по самому крупному потенциальному пользователю, чтобы вниз было удобно спускаться, и не с пустыми руками.

Классический скрытый люк

На этом фото снизу изображено строение классического скрытого люка откидного типа (ляды).

Изделие изображено в разрезе, но постараемся все подробно объяснить:

• Люк имеет периметральную раму, сделанную их стального уголка толщиной 3-4 мм.
• Изнутри к внутреннему углу рамы приварены скрытые петли, от которых отходят кронштейны Ш-образной формы, соединенные с рамой крышки. Ход такой петли не может быть больше 90 градусов, поэтому крышку устанавливают практически в вертикальном положении.
• К полу каркас люка крепится на саморезы или дюбель-шурупы в зависимости от типа материала пола.
• С другой стороны рамы имеется поворотный замок, управляемый съемным ключом. Он же может выступать в роли ручки, но при отделке крышки керамической плиткой это опасно, поэтому либо покупают мощную присоску, либо монтируются отдельный ухват.
• Рама крышки обшита листом гипсоволокна. Это достаточно прочный материал, чтобы выдерживать вес человека. При этом он обладает высокой адгезией. Можно надежно приклеивать к нему ту же керамическую плитку.

Источник

Из каких материалов делают люк в подвал

Для изготовления люка существует множество материалов. Их выбор во много зависит от общего интерьера дома и напольного покрытия. При правильном подборе материалов можно сделать скрытый вход в подвальное помещение, которое не будет нарушать общий вид помещения.

В данном видео вы узнаете, как сделать люк:

Люк в подвал из дерева

Если напольное покрытие состоит из деревянной доски, то для маскировки входа в подвальное помещение рекомендуется использовать дерево. Кроме этого, с его помощью нагрузка на всю конструкцию будет значительно меньше. Если сам лаз имеет размеры 80х80 см, то крышка должна быть немного меньше. Это обеспечит свободное прилегание крышки к полу.

Изготовление конструкции из дерева осуществляется по следующему алгоритму:

1. Прибить 4 опоры из бруса, на которых потом будет лежать крышка, к черновому настилу со стороны подвального помещения.
2. Подготовить деревянные заготовки длинной 79 см из дерева для пола и реек.
3. Вырезать квадрат 79х79 см (должен быть на 10 мм меньше самого лаза).
4. Обработать все детали из дерева олифой или иным веществом, которое сможет защитить материал от влаги и грибка.

По высоте люк должен быть равен чистовому и черновому покрытию, что достигается благодаря многослойности. Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Металлический люк

Сделать конструкцию из металла гораздо сложнее, но она надежнее и долговечнее предыдущего варианта. Для ее изготовления требуется:

1. Вырезать крышку из листа стали толщиной не меньше 3 мм.
2. Приварить уголки с внутренней стороны стали по всему периметру.
3. Зачистить все сварочные швы.
4. Разместить утеплитель, размер которого не должен быть больше уголка.
5. Уложить внахлест стальной лист и загнуть края с помощью киянки, закрепить с помощью саморезов к уголкам.

Далее требуется установить рамку. Для этого необходимо нарезать уголки с соблюдением размеров отверстия люка. Уголки требуется сварить между собой, после чего с помощью анкеров, прикрепить к бетонному основанию. По выступающим краям рамки требуется закрепить небольшую полоску утеплителя. В самом конце закрепляют крышку.

Данный люк намного практичнее

Люк под плитку

Если устанавливается люк под плитку, то потребуется первоначально создать необходимую разметку. Сам люк в подпол не укладывается на плитку, а создается в совокупности с ней, то есть потребуется сделать металлический каркас, который будет опускаться ниже уровня поверхности пола, а на него установить сам материал.

Создание люка идет по стандартному плану, с одним исключением: замок должен быть скрытым и не иметь выдающихся элементов.

Вкратце процесс выглядит так: создается металлическая основа, на нее укладывается плитка с расчетом совпадения соседних с люком элементов пола.

Чаще всего перед работой используются точные расчеты. Это поможет избежать нестыковок и недочетов.

Вентиляция

Для поддержания нормальной влажности воздуха в подвале, одной гидроизоляции с утеплением недостаточно. Чтобы урожай хранился как можно дольше и не портился, необходимо оборудовать помещение подвала вентиляцией.

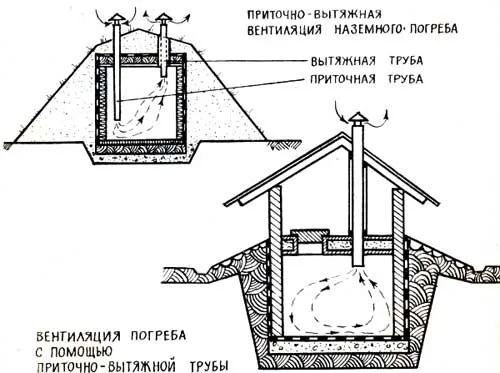

Если погреб достаточно просторный, то нужно выполнить приточно-вытяжную систему. Для этого в двух углах помещения (по диагонали) устанавливаются воздуховоды, концы которых выводятся наружу. В качестве воздуховодов можно использовать ПВХ трубы диаметром от 10 до 50 мм, в зависимости от площади помещения.

Приточная труба должна располагаться на высоте около полуметра над землей, а вытяжной воздуховод устанавливается под потолком. Трубы необходимо снабдить перегородками, которые позволят регулировать приток воздуха, в зависимости от погоды. С наружной стороны, на концах воздуховодов должны располагаться конусообразные дефлекторы, которые защищают трубы от осадков и улучшают тягу.

Принцип такой вентиляции основан на том, что внутри и снаружи помещения разная температура воздуха. Соответственно, чем больше эта разница, тем эффективный осуществляется воздухообмен.

Нормальный воздухообмен для погреба составляет 1-2 метра кубического в час. Чтобы проверить качество вентиляционной системы, достаточно просто зажечь спичку. Если она горит, значит, воздух насыщен кислородом, в противном же случае спичка сразу потухнет.

Если погреб небольшой, то не обязательно устанавливать две трубы. Оптимальным вариантом будет деревянный воздуховод, сколоченный из досок. Его канал необходимо разделить на две части и установить с наружной стороны ветроулавливатель для погреба. В холодное время года каналы можно перекрывать и дополнительно утеплять.

После всех этих мероприятий, в погребе будут благоприятные условия для хранения урожая. Правда, для профессионального его использования и этого недостаточно, к примеру, в винных погребах устанавливают кондиционеры и другое оборудование для поддержания одинаковой температуры в помещении.

Поэтому, если вы собираетесь делать винный погреб, помимо всего прочего придется установить терморегулятор для погреба своими руками, настроенный на определенную температуру.

Обеспечив помещение всем необходимым для надежного хранения урожая, следует позаботиться и об удобстве его эксплуатации. Согласитесь, спускаться и подниматься в погреб через лаз с полными ведрами картошки или яблок не очень удобно. Поэтому необходимо оборудовать подвал подъемником.

Если всю предыдущую работу вы проделали самостоятельно, то не составит труда и сделать лифт для погреба. Правда для этого понадобится выполнить еще один люк.

Работу следует начать с закупки необходимых элементов для лифта, среди которых:

• Тельфер – по сути, основная часть лифта.
• Швеллер;
• Металлические уголки;
• Металлические листы;
• Прорезиненные колеса-ролики.

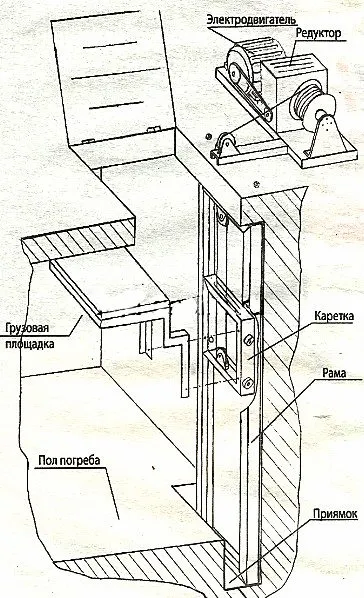

Так как погреб обычно имеет вход типа «люк», конструкция лифта может вызвать сложности.

Однако, на самом деле, выполнить подъемник для погреба совсем не сложно:

• В первую очередь необходимо сделать платформу лифта и несущую раму. Для этого следует использовать металлический швеллер. Кроме того, к раме платформы нужно приварить металлические листы.
• В раме будущего лифта следует закрепить каретку и расположить с обеих ее сторон ролики, которые позволяет ей свободно перемещаться в пределах рамы.
• Затем раму надо закрепить на стене. Для этого можно использовать шпильки. Устанавливать ее следует таким образом, чтобы внизу оставался приямок.
• Далее к каретке крепится платформа.
• Тяговую силу обеспечивает тельфер или электродвигатель с редуктором и барабаном, как показано на схеме.

Как вы видите, имея навыки работы с металлом и сварочным аппаратом, выполнить такую конструкцию можно довольно быстро. Причем, цена закупленных элементов несоизмеримо ниже готового лифта, выполненного на заказ.

Выбираем петли для подвального лючка

При обустройстве входа в подвальные помещения большое значение имеет надежность и качество используемых петель, монтаж недостаточно прочных или не выдерживающих нагрузок элементов приводит к быстрому расшатыванию дверей или усложняет процесс их открытия. При наличии правильного чертежа установка не представляет проблем, к обязательным условиям обслуживания относят меры по продлению срока службы: осмотр, подкручивание, смазывание маслом. Приобрести нужную фурнитуру можно в любом строительном магазине, рама и крышка в большинстве случаев изготавливаются самостоятельно.

как сделать рукоять крышки подвального помещения

При обустройстве люка необходимо для его дверцы сделать рукоять, с помощью которой будет удобно и безопасно открывать спуск в подпол.

Ручка в люк в подвал должна быть не только удобной, но и практичной, чтобы легко монтировалась и снималась.

Это делается для того, чтобы дети, с присущим им любопытством, не открыли случайно люк в подвальный этаж, и не упали в погреб.

Обеспечение плавности хода

Для люка можно применять дверные петли, которые легко справляются с нагрузкой от веса крышки. Но если её напольная сторона сделана из металла, необходимо и петли сделать более надежными.

Плавность хода обеспечивается именно петлями и при помощи ручки. К тому же, открытие без усилий и рывков поможет избежать травмирования. При монтаже дверцу нужно оставлять открытой.

Возможно использование петель из капота автомобиля, такой вариант оптимально подойдет для деревянной дверцы в подпол или конструкции из легкого металла. Установка газовых амортизаторов обеспечит надежность в случае крышки для люка из тяжелых металлов.

Все параметры рассчитываются исходя из габаритов и веса конструкции. Крепления отмечается так, чтобы при открытии люк располагался вертикально.

Обустройство ручки

Устройство для открытия крышки люка в подпол делается скрытым или складывающимся, чтобы рукоять не выпирала на поверхность. Есть вариант сделать необычную форму ручки — углубление, такая чаша врезается в поверхность крышки. Лучшим способом будет съемное устройство для открытия дверцы в подвал.

Это защитит лестницы в подпол от случайного открытия крышки детьми. Если ручки делают своими руками, нужно выбрать простой вариант, чтобы не делать обработки металла.

Ручки можно приобрести и готовыми, к примеру, металлические врезные, которые прячут в углубления в люке. А можно сделать рым-болт. Это простой болт, у которого вместо шляпки – кольцо.

Можно снимать заглушку на поверхности дверцы в подвальное помещение, вкручивать его в специальную гайку с внутренней стороны, и, потянув за кольцо, открывать люк.

Диаметр рым-болта в таком варианте должен быть 10 или 12  мм.  Обычно его хранят вместе с ключом от подвала.

Необходимо отметить, что при грамотной и качественной установке как самого люка, так и его элементов, можно сэкономить свободное пространство жилого дома, размещая в подвале разнообразные предметы или заготовки продукции. Спуск в цоколь не наносит вреда интерьеру дома, не изменяя внешней привлекательности комнаты, где сделан спуск в подпол.

Люк в подвал гаража своими руками

Рейтинг автора

Написано статей

Советы специалистов: На что обращать внимание при изготовлении напольного люка в подвал своими руками?

Если вы решили самостоятельно сварить люк в напольное отверстие или заказать металлоконструкцию в ближайшей мастерской, рекомендуем вам обращать внимание на следующие моменты:

1. Выбранный вами уголок для рамы должен быть достаточно прочным, чтобы выдерживать нагрузку и сохранять геометрию при эксплуатации. Оптимально использовать уголок толщиной 4-5 мм.

2. Мощность амортизаторов – крышка не должна резко вылетать во избежание травматических последствий, а если амортизаторы не будут справляться с выталкиванием крышки, дверца люка просто не откроется. Ваша цель: легкое и плавное поднятие крышки при повороте ручки в замке. Количество и мощность амортизаторов необходимо определять на стадии испытаний конструкции изделия.

3. Правильное расположение амортизаторов относительно рамного основания конструкции и крышки люков. Амортизаторы должны быть закреплены так, чтобы их полная разгрузка поднимала крышку на угол 90 градусов. Иначе газовый пневмоподъмник может просто вырвать из втулки за счет инерции хода тяжелой дверцы.

4. Расположение гипсокартонной панели крышки относительно плоскости основания рамы по высоте. Низко заглубленная крышка не будет открываться с плиткой. Высокая крышка хорошо открывается с плиткой, но не выставляется в уровень чистового пола. Ищите баланс.

5. Скрытая конструкция петли, моделирование открывания петли с напольной плиткой на крышке. Скрытые петли часто применяются во входных дверях. Но на вертикальных дверях нет облицовочного покрытия толщиной до 15 мм. Нужно учесть требование минимального зазора. Это требует дополнительной конструкторской проработки конфигурации петли и проверки технологической выполнимости узлов изделия перед сборкой готового люка.

6. Зазоры межплиточных швов со стороны петли должны обеспечивать бесконтактное открывание крышки без заломов и сколов кромки плитки в зоне петли. Хорошо сделанная скрытая петля должна обеспечить умный зазор с равными межплиточными расстояниями по всему периметру дверцы. Идеально добиться конструкции фронтально-распашного открывания, когда крышка сначала поднимается вверх, а потом откидывается. Это высший пилотаж!

СХЕМА МОНТАЖА

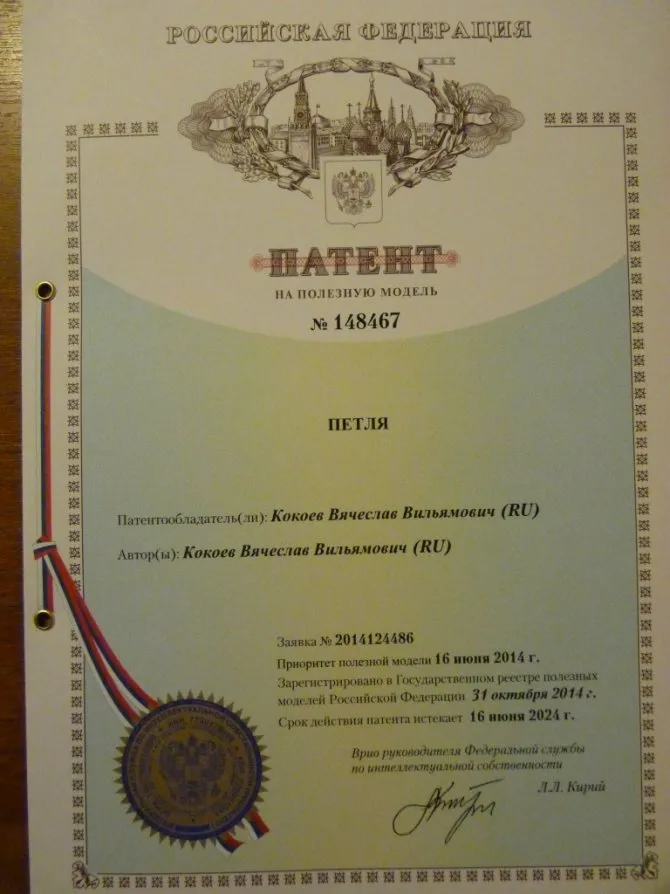

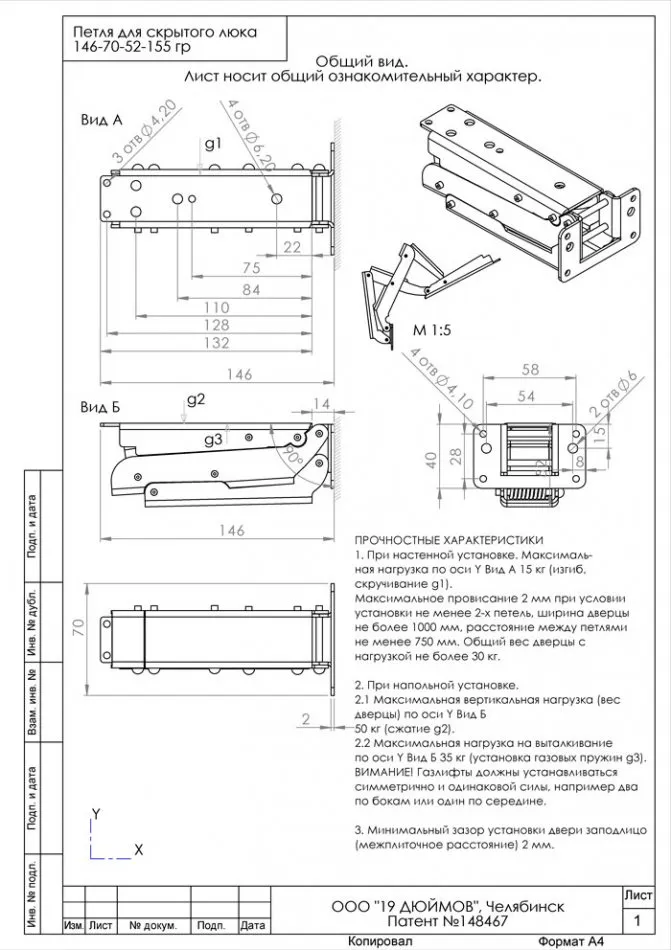

Габаритные и установочные размеры	Патент

Пример использования петли:

Инструкция по изготовлению люка своими руками:

ВНИМАНИЕ! ГАРАНТИЯ 1. Продавец гарантирует, что: — поставленный Товар полностью соответствует условиям Договора; — Товар, поставляемый по настоящему Договору, соответствует Паспорту на изделие если таковой прилагается или описаниям и фотоизображениям представленном на вебсайте продавца

2. ВНИМАНИЕ! Указанная гарантия НЕ распространяется на изделие, которое было изготовлено покупателем или иным лицом, по поручению покупателя, с использованием комплектующих, деталей и узлов, поставленных покупателю по данному договору для изготовления изделия «своими руками», то есть самостоятельно. Ответственность за качество данного изделия, его должного функционирования полностью лежит на покупателе. 3. Так же, гарантия не распространяется на детали, подвергающиеся естественному износу. 4. Дефекты, возникающие из-за чрезмерной нагрузки, использование неподходящих материалов, неправильной эксплуатацией, неудовлетворительным техобслуживанием, ошибочным обслуживанием, химическим, электромагнитным или электрическим воздействием или иным использованием не по назначению и т.п., не попадают под правила гарантии. 5. За другой косвенный или непосредственный ущерб Продавец никакой ответственности на себя не принимает. 6. Гарантийная ответственность и/или предоставленные прочие гарантии полностью теряют силу при ошибочном монтаже, или ошибочном вводе в эксплуатацию Покупателем или третьими лицами, или в случае осуществления Покупателем или третьими лицами изменений или ненадлежащих ремонтов. 7. Гарантийное обязательство действует только по отношению к Покупателю. Оно теряет силу, если товар Покупателем продается третьим лицам.

Как правильно рассчитать лестницу в погреб?

Рассчитать лестницу в погребе нужно тщательно, чтобы она была удобной и безопасной в использовании. Ниже приведены шаги для правильного расчета лестницы в погребе:

1. Определите высоту, на которую должна подниматься лестница. Измерьте высоту от уровня пола погреба до уровня пола над ним.

2. Рассчитайте угол наклона лестницы. Оптимальный угол наклона лестницы составляет около 30-35 градусов. Этот угол позволяет сделать лестницу более удобной и безопасной в использовании.

3. Измерьте ширину погреба и рассчитайте ширину ступеней. Ширина ступеней должна быть достаточно широкой для удобного и безопасного использования, но не слишком широкой, чтобы не занимать много места в погребе. Обычно ширина ступеней составляет от 25 до 30 см.

4. Определите количество ступеней. Рассчитайте количество ступеней, исходя из высоты, на которую должна подниматься лестница, и угла наклона. Обычно лестница в погреб должна иметь от 8 до 12 ступеней.

5. Рассчитайте глубину ступеней. Глубина ступеней должна быть достаточной для комфортного размещения ног на ступенях. Обычно глубина ступеней составляет от 20 до 30 см.

6. Выберите материал для изготовления лестницы. Для изготовления лестницы в погребе можно использовать различные материалы, такие как дерево, металл или бетон. Выбор материала зависит от предпочтений, бюджета и условий эксплуатации.

7. Рассчитайте стоимость изготовления лестницы. Оцените стоимость необходимых материалов и работ по изготовлению лестницы.

При проектировании и расчете лестницы в погребе важно учитывать не только функциональные, но и эстетические аспекты. Лестница должна соответствовать дизайну погреба и обеспечивать безопасность при ее использовании.
