Мангалы из блоков своими руками — идеи проектов и примеры конструкций

Все мы неоднократно задумывались о том, как наилучшим образом провести свободное время, чтобы собрать всех близких вместе за одним большим столом и обеспечить полноценный отдых как для души, так и для тела. Один из вариантов такого времяпровождения связан с природой, дачей и организацией барбекю. . Если рассматривать «мангал из блоков своими руками», то это дополнительная возможность сделать время проведения на природе еще более уникальным и комфортным.

К тому же символом благополучия, в древности, считался домашний очаг с разведенным огнем.

Обзор основных материалов

В отличие от мобильных конструкций, стационарные мангалы отличаются прочностью, надежностью и высокой износостойкостью. Они всегда готовы к эксплуатации и не нуждаются в особом уходе. Соорудить стационарный мангал можно из кирпича, однако данное решение требует больших финансовых затрат. В качестве альтернативного варианта можно использовать бетонные блоки.

К преимуществам строительных блоков относят:

• высокую прочность и надежность готовой конструкции;
• устойчивость к различным атмосферным явлениям, в том числе и к резкому повышению/понижению температуры воздуха;
• малый удельный вес;
• долговечность и сравнительно неплохую износостойкость;
• возможность быстро делать отверстия и менять размеры бетонных блоков;
• отсутствие сложностей с транспортировкой, погрузочными и разгрузочными работами, кладкой;
• незначительный расход раствора за счет ребристого строения ложков;
• минимальные финансовые затраты.

Однако не стоит забывать о легкой воспламеняемости строительных бетонных блоков. Соседствующие с открытым огнем части конструкции рекомендуется выложить огнеупорным красным кирпичом.

Мангал из блоков отлично подходит для открытых альтанок, полузакрытых садовых беседок и оборудованных отменно налаженной вентиляционной системой летних кухонь. Самодельная стационарная конструкция проста в исполнении и не требует больших капиталовложений.

Современный строительный рынок предлагает большой выбор бетонных блоков:

1. Пеноблоки представляют собой мелкоячеистой структуры строительный материал. Изготавливается из белкового и синтетического пенообразователя, цемента, песка, воды и ускоряющих отвердевание добавок. Для кладки основы мангала или уличной стационарной печи используются марки D500 и D900. Однако при грубом обращении могут появляться сколы и трещины, камень не держит саморезы и гвозди.
2. Газоблоки изготавливают на основе смеси цемента, песка, воды, гипса, извести и металлургических шлаков. Данный строительный камень практически не подвержен усадке. Что касается недостатков, отмечают высокую способность впитывать влагу. Строения из газоблоков требуют качественной облицовки поверхности.
3. Шлакоблоки, которые бывают пустотелыми либо монолитными, содержат золу, шлаки и ракушечник в большом количестве. Из-за высокой гигроскопичности в камне может образоваться плесень и грибок. Характеризуются отличной теплопроводностью и большим удельным весом.

Как строить

Начальный этап работ — заливка фундамента. Фундамент подбирается исходя из веса будущей конструкции. Подробней о выборе и строительстве фундамента для печей и мангалов.

Сам процесс строительства мангалов из комбинированных материалов практически ничем не отличается от кладки полностью кирпичного мангала за исключением обязательной защиты блочных элементов от влаги.

Из особенностей строительство стоит отметить что для кирпича используйте раствор, подходящий для кладки кирпича, для пеноблока или другого пористого материала раствор, подходящий для него. Проще всего купить готовые растворы.

Создание из пеноблоков

Мангал из пеноблоков бывает простой либо сложной конструкции. Под сложной конструкцией подразумевается многофункциональная уличная печь, которая дополнена варочной поверхностью и коптильней. Сегодня мы рассмотрим вариант постройки простой уличной печи из бетонных блоков.

Итак, на подготовительном этапе рекомендуется сделать проект будущего строения. Нарисовать чертеж простого мангала можно вручную или воспользоваться преимуществами специальных компьютерных программ («Компас-3D», AutoCAD, CorelDRAW и др.). Графическое изображение позволяет увидеть и оценить масштабы работ, а также избежать распространенных при строительстве ошибок.

Материалы и инструменты

Не менее важно заранее подготовить и закупить все необходимые для работы материалы, инструменты и строительные приспособления:

• пеноблоки;
• огнеупорный красный кирпич;
• декоративную штукатурку, искусственный либо натуральный камень, облицовочный кирпич или любой другой материал для оформления фасадов;
• огнеупорный раствор и печную затирку;
• высокого качества цемент, песок и воду для замешивания раствора;
• емкость для бетонного раствора, мастерок;
• доски толщиной 30 см для формирования опалубки и деревянные брусья размером 10х10 см;
• арматурную сетку или металлические прутья;
• измерительные и маркировочные инструменты;
• штыковую и совковую лопаты;
• молоток, гвозди и различные крепежные элементы;
• решетку для жарки и другие кухонные приспособления;
• элементы декора;
• защитные рукавицы и спецодежду.

Бетонная основа

Строительство уличного стационарного мангала требует серьезного и осмысленного выбора места. Оптимальный вариант – это закрытый от ветра и сквозняков участок сада, который расположен недалеко от дома или летней кухни.

Теперь перейдем непосредственно к сооружению бетонной основы будущего мангала:

1. Очистите поверхность от растительности и различного мусора. Снимите верхний слой почвы и выровняйте площадку. При этом не забудьте проверить ровность горизонтальной линии.
2. Используя арматурную сетку либо металлические прутья, залейте бетонный фундамент. Площадь основы должна быть 80х60х15 см.
3. После отвердевания фундамента переходим к кладке пеноблоков. Каждую сторону нужно выравнивать и подгонять по вертикали и горизонтали. Для этого понадобится строительный уровень.
4. После второго яруса нужно сделать деревянную опалубку для заливки бетонного раствора с мелким щебнем. В основание перемычки закладывается металлический уголок, который помогает избежать растрескивания бетона при нагревании.

Решетки и крепления

На отвердевание бетонного раствора понадобится не менее 10–14 дней. Если погода стоит пасмурная и сырая, лучше немного повременить со снятием деревянной опалубки. Как только бетон хорошо затвердеет, можно убирать деревянные доски и рейки.

На данном этапе выполняется установка креплений для вертела и решетки для жарки. В качестве решетки могут использоваться готовые чугунные колосники от старой дровяной печи либо решетка из металлического каркаса и поперечных перекладин. Решетка для жарки устанавливается на выступы камней и заливается бетонным раствором.

Поверхность для углей нужно выложить огнеупорным кирпичом, который препятствует нагреванию и возгоранию уличной печи. Окно топки, где будут гореть поленья и уголь, рекомендуется закрыть дверцей из закаленного стекла либо металла.

Облицовка и декор

На завершающем этапе строительства происходит облицовка и декор самодельного мангала. Чтобы повысить прочность конструкции и предотвратить появление грибка внутри, бетонные блоки необходимо оштукатурить качественным цементным раствором. После высыхания раствора можно переходить к внешнему декору. В качестве облицовочного материала используют красный фасадный либо глазурованный кирпич, огнеупорную плитку, искусственный или натуральный камень. Декоративная штукатурка выполняется на закрепленную поверх стены сетку.

Самодельные мангалы из бетонного камня часто украшают коваными элементами и декоративными орнаментами. Вариант дизайна уличного стационарного мангала зависит от фантазии и творческих способностей мастера.

Плюсы газобетонных мангалов

Для начала развеем ваши страхи по поводу ненадежности таких уличных печек. Как газо-, так и пенобетон довольно устойчивы к термическому воздействию благодаря наличию в структуре материала множества заполненных воздухом пор.

Но это не означает, что огонь можно разводить прямо на блоках в закрытой камере – такой температуры они действительно могут не выдержать. Поэтому настоящие печи и камины из них не делают. А вот для мангала или барбекю они вполне годятся.

Совет. Если вы хотите построить своими руками уличную печь со сводом и дымоходом, её внутреннюю часть придется выложить из керамического кирпича.

Сделать такой мангал своими руками гораздо проще, чем из кирпича. Потому что:

• Один блок заменяет собой несколько кирпичей, поэтому строительство идет быстрее, рядов получается меньше, выравнивать их проще;
• Газобетонные блоки легко распиливаются и фрезеруются инструментом для дерева, что тоже облегчает работу;
• Они довольно легкие благодаря ячеистой структуре.

Плюс ко всему сказанному этот материал производится из природных компонентов, и потому даже при нагреве не выделяет токсичных веществ, вредящих человеку или атмосфере.

Совет. Если выбирать между газобетонными и пенобетонными блоками, то цена первых выше, но они и прочнее. Пенобетон дешевле, но нужно покупать только блоки заводского изготовления

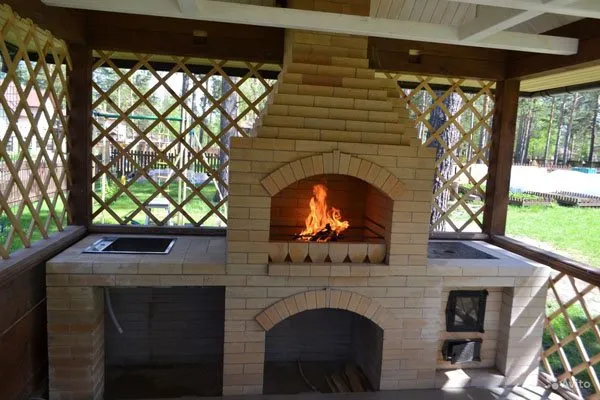

Беседка для барбекю

Для комфортного отдыха всей семьей или дружеской компанией можно соорудить отдельную постройку под бетонный мангал. В беседке вы сможете отдыхать, даже если за окном дождь или сильный ветер. Чтобы в мангальной беседке не произошел пожар, нужно сделать метровый отступ от печки до изделий из материалов, которые могут загореться. Однако если барбекю сделано из металла, потребуется более серьезная дистанция — не менее 2,5 м. Обязательно приобретите искрогаситель для дымохода. Труба, выполненная из материалов, которые способны к воспламенению, должна быть введена по стальному листу. В беседке, оборудованной мангалом, обязательно установить напольное покрытие, которое не загорится.

Изготовление

Строительство сборного барбекю стартует с подготовки ямки глубиной до 15 сантиметров. Дно трамбуется песчано-гравийной смесью, а сверху высыпается пара мешков с материалом-глиной. В результате получится ровная поверхность.

Дальнейшие действия — сбор печки из огнеупорного бетона согласно чертежу:

Пять шлакоблоков положить по длине, а два с половиной по ширине печи.

В нижнем ряду материал должен разместиться, обеспечивая доступ воздуха.

Кладку ярусов продолжить, смещаясь на половинку блока.

Арматуру укладывать после второго ряда.

Мысленно конструкцию разбить на две части: топку (1/3 печи), вторую составляющую (2/3).

Отступив 20-25 сантиметров, уложить пять прутов арматуры.

Собрать пару рядов.

Топочный отдел печи обмазать глиной.

Продолжить сооружение нового ряда блоков.

Строительство почти завершено. Чтобы подготовить мангал в данной конструкции, потребуется установка двух кусков арматуры над отсеком для дров.

Получение монолитной системы представляет заполнение пустот блоков печи готовым бетоном. Дальше наружную поверхность барбекю покрывают штукатуркой, глиной либо алебастром. Чудо-печь для жарки готова.

Особенности конструкции

Главное отличие барбекю от мангала – в низкой температуре и продолжительности обработки дымом. Можно смело выделить три главные особенности:

1. Температура в барбекю менее 95 °C.
2. Длительность готовки – от 3 часов.
3. Постоянная циркуляция дыма.

Если соблюдены все условия, то за время термической обработки в мясе происходят сложные химические реакции, которые придают готовому продукту специфические качества. В частности, образуется дымовое кольцо и появляется запекшаяся корочка.

Фото: мясо приготовленное на огне

За дымовое кольцо отвечает угарный газ, который образуется вследствие неполного окисления углерода. Он вступает в реакцию с миоглобином мяса, что придает продукту яркий красный цвет. Но только в поверхностном слое, на глубину до 8-10 мм.

А вот появление ароматной корочки происходит благодаря реакции Майяра, в которой участвуют аминокислоты и сахара́. При этом образовавшаяся корочка имеет не только приятный запах, но и насыщенный вкус без горчинки.

Таким образом, обычная жаровня не может обеспечить соблюдение этих требований. Поэтому переоборудовать мангал в барбекю не получится. Необходимо изготовить это приспособление с нуля.

Организация фундамента

Инструменты и материалы для фундамента:

Схема барбекю из пеноблоков.

• армирующая сетка или арматурные прутья;
• гравий для подушки под фундамент;
• цемент и песок для раствора;
• материалы для опалубки – можно использовать деревянные доски и бруски, скрепляемые гвоздями;
• лопата и любое приспособление для утрамбовки грунта и гравия;
• миксер и емкость для раствора;
• строительный уровень.

Первым делом выполняется разметка периметра печи на поверхности в выбранном месте исходя из имеющихся размеров. Обязательно следует измерить диагонали, они должны быть равны, иначе получится косой фундамент и барбекю, возводимое своими руками, получится аналогичным. Затем в отмеченных размерах необходимо произвести выемку грунта на 30-40 см, глубина зависит от габаритов печи. Дно утрамбовать и засыпать слой гравия 15-20 см, который также следует подвергнуть утрамбовке.

Вокруг ямки соорудить герметичную опалубку из досок, которую можно зафиксировать при помощи брусков и гвоздей. Горизонтальность верха досок и перпендикулярность углов опалубки для мангала из газобетона выставляется при помощи строительного уровня. Высота устанавливается исходя особенностей поверхности участка.

В полость опалубки залить раствор толщиной около 5 см и положить армирующую сетку или другую выбранную арматуру. Затем повторить процедуру еще 1-2 раза в зависимости от высоты опалубки. Раствор замешивается в емкости своими руками или в бетономешалке. Взяв 2 части цента и 3 песка, можно добавить 4 части гравия, это только укрепит раствор.

Заполнив пространство в опалубке раствором, следует выровнять полученную поверхность, проводя рейкой, опираясь на края опалубки. Чтобы выгнать получившиеся в растворе пузырьки воздуха, можно молотком слегка постучать по доскам опалубки. После заливки фундамент для барбекю своими руками следует оставить застывать не менее чем на трое суток.

Подходящая форма и размеры

Вариаций конструкции неподвижного барбекю, поражающих уникальностью, придумано достаточно. Как должна выглядеть функциональная сборная жаровня, зависит от вкуса хозяина, площади участка, выделенного под строительство, стройматериалов, навыков работы.

Жаровню под мясо считают добротным сооружением на десятилетия. Её дополнительно оснащают разными полочками, мойкой, устанавливают фундамент и навес, что влечет новые расходы.

Классической формой конструкции считают сферу. Она представлена двумя круглыми решетками: колосником и рабочей поверхностью, размещенными внутри металлических полусфер с вентиляционными отверстиями. Благодаря закрытой купольной крышке, сохраняющей тепло, печь работает, как духовка-коптильня.

Прямоугольные печи довольно производительны, они позволяют готовить на огне разнообразные мясные блюда, причем очень вкусные.

Размеры конструкций подбираются индивидуально. В маленьких барбекю плохо контролировать температуру и сохранять ее стабильной, а возведение слишком крупных приводит к очередным затратам. Оптимальными размерами печи строители считают: длину два метра, высоту, ширину — метр. Диаметр круглых форм выбирается в пределах 70-90 сантиметров.
