Использование теплового кабеля для обогрева труб позволит предотвратить образование ледяных заторов в водопроводных и канализационных системах в период низких температур. Подключение теплового кабеля обеспечит надежное водоснабжение в жилых помещениях даже в холодные времена, исключая возможность повреждения труб.
- Как устроен греющий кабель?
- Виды греющих кабелей
- Как подключить кабель?
- Как утеплить трубопровод?
- Мощность греющего кабеля
- Установка терморегулятора
- Для каких канализационных труб можно использовать подогрев
- Изготовление кабеля своими руками
- Наружный кабель
Как устроен греющий кабель?

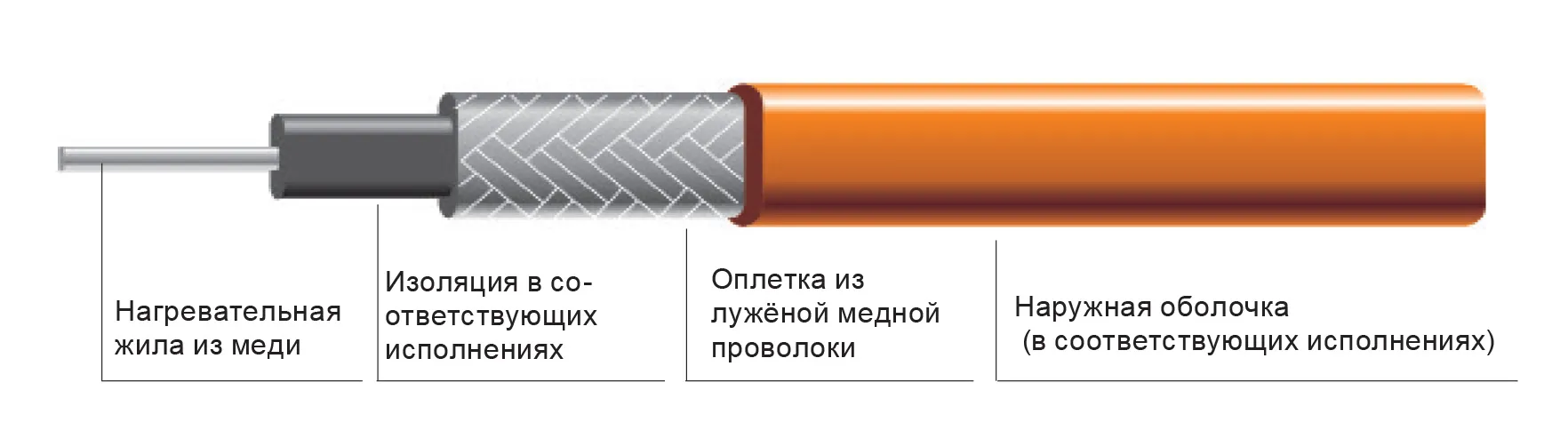

Греющий кабель не дает замерзнуть трубопроводу благодаря проходящему по нему электротоку. Он состоит из защитной, общей оболочки и внутренней жилы:
- Сплошной алюминиевый или медный слой материала защищает внутреннюю жилу кабеля;
- Основная деталь в греющем проводе – это внутренняя жила, которая великолепно создает электрическое сопротивление. Она сделана из специального сплава;
- Верхняя оболочка качественно защищает весь провод, изготовлена из поливинилхлорида.
Виды греющих кабелей
Кабеля для водопровода делятся на саморегулирующие и резистивные. Следует утеплить трубопровод перед тем, как укладывать их, так как в сильные морозы придется затрачивать большую мощность электроэнергии, а это грозит большими денежными затратами.
Резистивные кабеля постоянно поддерживают одинаковое выделение тепла, несмотря на то, какая температура на улице. Металлический проводник в кабеле нагревается когда по нему проходит электрический ток. Чтобы во время потепления уменьшить затраты электроэнергии в систему устанавливают регуляторы и датчики температуры. Укладывая такой вид проводов необходимо проследить чтобы, они не располагались плотно друг к другу, так как это грозит перегревом и поломкой. Резистивный кабель делится на одножильный и двужильный:
- Одножильные провода не всегда удобны потому что подключаются к электросети двумя концами;
- Двужильный провод хорош тем, что с одной стороны, устанавливается вилка для сети 220 В., а с другой — заглушка.
У одножильных проводов нет защиты от электромагнитных волн, а у двужильных есть. Несмотря на то что двужильные провода по стоимости дороже, большинство людей используют именно их. Если вы приобрели слишком длинный резистивный проводник, то его следует уложить полностью, так как отрезав кусок, он не будет работать.

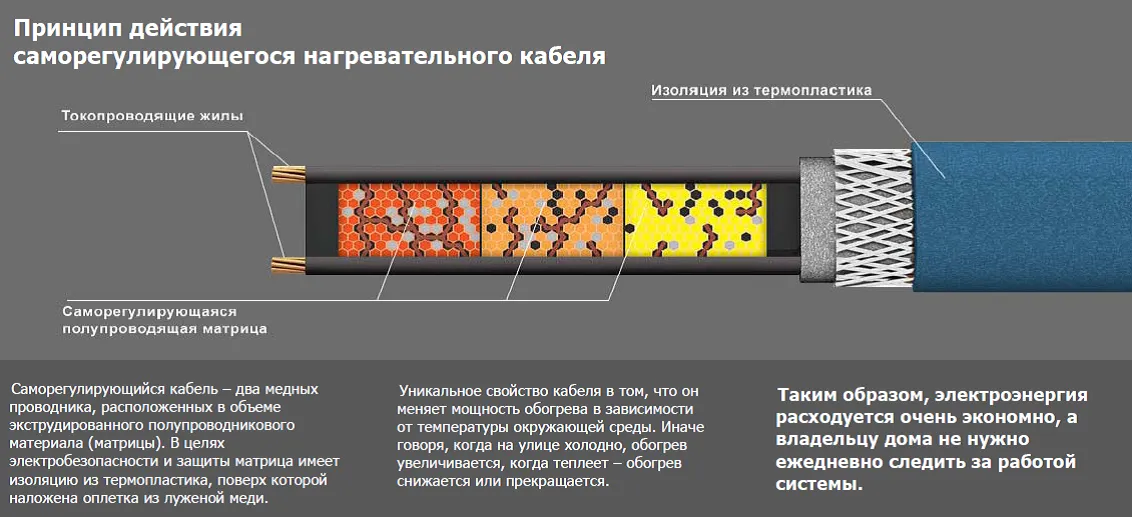

Саморегулирующийся кабель регулирует свой нагрев самостоятельно. Он является хорошей заменой резистивного кабеля, имеет хорошие функциональные данные и технические характеристики. Находящийся внутри между проводниками полимер при нагревании выделяет мало тепла, но как только он начинает остывать тогда и происходит большое выделение тепла.
Положительные качества такого провода:
- Саморегулирующиеся кабеля можно резать по маркированным линиям.
- Их можно укладывать рядом и пересекать между собой они не перегорят.
- Срок службы до 10 лет.
- Хорошо подойдет для использования на крышах домов, для предотвращения образований сосулек.
- Имеет качественную изоляцию, полностью безопасен.
Недостатки провода в большой стоимости.
Как подключить кабель?

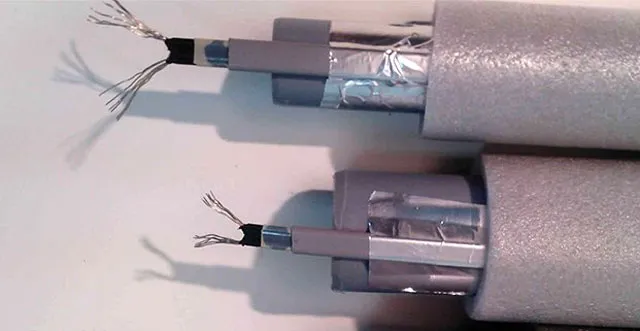

- В термотрубу продевается кабель, после чего с одной его стороны снимается 5 см верхнего слоя и 1 см алюминиевого. Появившиеся провода очищаются от изоляционного слоя и разделяются.
- Берутся трубы немного меньшего размера и одеваются на каждый провод. Их концы нагревают и зачищают до 6 мм, объединяют, после чего зажимают в железной трубке.
- С кабеля питания снимается верхняя оболочка до 8 см и раскручивается на части. Один провод оставляют длинным для заземления, все остальные обрезают на 3 см. Все проводки зачищают до 6 мм.
- Питающие и греющие провода вставляют в железную втулку, установленную в термотрубе, после чего нагревают и сильно зажимают.
- С помощью термоустойчивой ленты изолируют места соединения.
- Потом используют трубу, шире по размеру, которой закрывают соединение.
Как утеплить трубопровод?
Если трубу нужно будет закапывать в землю, понадобиться хорошая теплоизоляция. Утеплить ее можно пенополистиролом. Он имеет идеальные теплоизоляционные качества, большую плотность, которая выдерживает большие нагрузки, не боится влажности. Создан по форме труб различной ширины в виде скорлупы. Также для этого подойдет жесткая пластиковая канализационная труба, она одевается на верх вспененного утеплителя из полиэтилена. Можно применить поролон если труба расположена в канализации.
Нельзя использовать!
- Минеральная вата боится влажности, промокнув, теряет свои свойства, а убрать влажность вокруг трубы очень сложно. Замерзнув, она рассыпается на мелкие частицы.
- Но также нельзя использовать утеплители, которые теряют свои теплоизоляционные качества под влиянием нагрузок.
Мощность греющего кабеля
Чтобы подобрать провод необходимой мощности следует учитывать климатические условия вашего проживания, метод установки, диаметр трубы, внутренний или внешний монтаж кабеля, утеплена труба или нет. Приобретая греющий кабель в магазине можно посмотреть специально созданные таблицы для мощности и расхода провода на 1 метр трубы.
Установка терморегулятора
Чтобы меньше денежных средств уходило на обогрев водопровода можно установить терморегулятор. Выставив на нем температуру +5 градусов он будет автоматически отключаться достигнув этой черты, тем самым в несколько раз уменьшив затраты на подогрев водопровода. Так как греющий кабель имеет определенный срок службы, который измеряется в количестве работающих часов, он прослужит намного дольше.

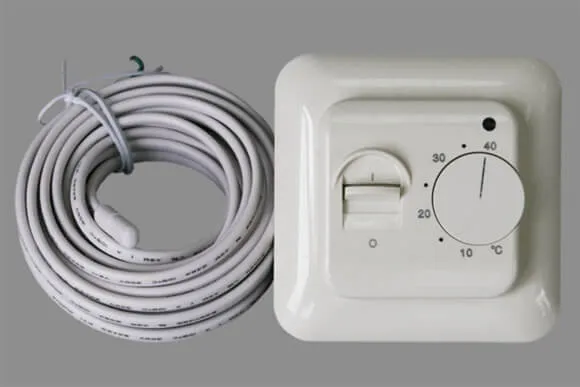

Подключается терморегулятор к электрощиту в доме при помощи защитного автомата. К разъемам, находящимся на корпусе терморегулятора соединяется греющий кабель и датчик температуры. На корпусе есть обозначения, по которым видно, что к чему подсоединяется. Если на приобретенном терморегуляторе маркировка отсутствует, лучше заменить его на другой.
Еще ко всей этой системе подключается датчик температуры. Он устанавливается на трубу, не соприкасаясь с проводом, иначе провода будут давать дополнительный нагрев, показывая неправильные данные.
Для каких канализационных труб можно использовать подогрев
Канализационные трубы можно прогреть несколькими способами: применить трубы с уже внутренней системой обогрева и использовать греющий провод. Для этого подойдут трубы:
- Которые предназначены для очистки фильтра;
- Канализации, находящейся снаружи;
- Идущие к системе дренажа и фильтрующей скважине.
Изготовление кабеля своими руками
Используя некоторые материалы можно самостоятельно сделать нагревающий кабель. Для этого подойдет телефонный провод под номером П274-М. Он достаточно прочный, жесткий, имеет подходящий диаметр, а благодаря хорошей изоляции его можно применить во влажной среде. У него будет отсутствовать саморегулировка, но если он будет проложен снаружи трубопровода и редко подключаться, например, на даче, то этого будет достаточно.
Телефонный кабель разделяется на несколько отдельных проводов один из которых, складывается пополам после чего скручивается обратно. С помощью уплотнительной прокладки от водопроводного шланга с открытого конца провода создается герметичный его ввод. Фиксируется соединительным патрубком с проходящими внутри проводами.
Залив соединительный штуцер эпоксидным клеем, его немного приминают. Затем закручивают накидной гайкой, так соединение будет намного плотнее.
Наружный кабель
Прокладывая греющий кабель сверху трубы, его не распускают на отдельные провода. Достаточно обогреваемую часть трубопровода соединить с обратной стороны проводами, не забывая хорошо изолировать все соединения. При этом кабель на поверхности тщательно укрепляется. Такой способ наружного обогрева хорошо подойдет и для канализационных труб.
- Вначале трубу с греющим проводом обкручивают фольгой;
- Для плотного прижима провода к поверхности трубы, сверху заматывают скотчем;
- После чего закручивают вокруг минеральной ватой.
Важно знать!
- Вся система устанавливается перед подключением к электричеству.
- Чтобы регулировка происходила автоматически устанавливается реле.
- Для автоматического включения и выключения системы по всей длине трубы монтируются датчики температуры.
- Цветовой индикатор поможет зрительно наблюдать за системой обогрева.
- Когда вся установка сделана следует проверить все соединения.
Можно ли прокладывать греющий кабель внутри трубы?
Да, можно прокладывать греющий кабель внутри трубы, если это соответствует техническим условиям и правилам эксплуатации кабеля. Однако следует помнить, что внутри трубы температура может значительно вырасти, что может повлечь за собой повреждение кабеля или огненные или электрические происшествия.
