Монтаж инфракрасного теплого пола под различные покрытия — ламинат, линолеум, плитка на бетон и дерево. Недостатки инфракрасного теплого пола

Ещё совсем недавно при создании системы теплого пола мастера имели два основных выбора: использовать кабельную структуру или водяные трубы. Однако сегодня появился ещё один метод, который становится всё более популярным в России, так же как это уже случилось за рубежом. Этот способ — инфракрасный теплый пол.

Сегодня добавился еще один способ, получивший распространение за рубежом и набирающий популярность в России. Речь идет об инфракрасном теплом поле, который применяется для отопления в частных домах, квартирах, загородных коттеджах и офисах различных конфигураций и является хорошей альтернативой инфракрасным обогревателям и не только им.

Ниже приведена полная информация об этой технологии, рассмотрены ее особенности, плюсы и минусы, совету по выбору и укладке. Теперь обо всем подробнее.

Где можно укладывать инфракрасные полы

Инфракрасный пол является одной из разновидностей электрического пола. Несмотря на этот факт, его выделяют в индивидуальную группу. Причина проста.

ИК устройства имеют ряд характеристик, которые не свойственны классическим электрическим полам. Главная особенность в том, что такие изделия не выделяют электромагнитных волн.

Инфракрасные полы подходят для укладки в квартирах, коттеджах, офисных помещениях, в теплицах и на складах.

Кроме того, они применяются при обустройстве промышленных помещений при этом могут использоваться в виде основного или дополнительного источника обогрева.

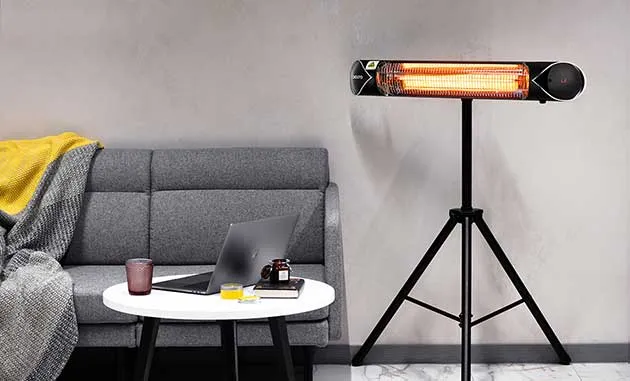

В чем выгода инфракрасного излучения?

Применение инфракрасного излучения имеет ряд неоспоримых преимуществ.

В первую очередь, оно лучше переносится организмом, ведь часть человеческого тепла излучается в аналогичном диапазоне.

При использовании инфракрасных волн для поддержания оптимальной температуры можно выставлять показатель на 2-3 градуса меньше, что обеспечивает дополнительную экономию.

Следующий плюс — возможность оздоровить организм. Ученые доказали, что применение ИК излучения способствует ионизации воздуха и уничтожению многих опасных микроорганизмов (вирусов и бактерий). Одновременно с ними удается побороть неприятные запахи в комнате.

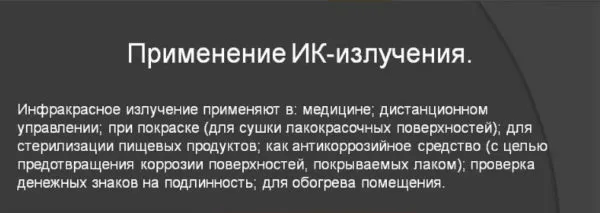

Сегодня инфракрасное излучение активно применяется в медицине, помогает в борьбе со многими заболеваниями, способствует расслаблению и снимает перенапряжение.

Еще одно преимущество ИК лучей — минимальный параметр электромагнитного излучения, который стремится к нулю.

В противовес преимуществам стоит выделить и недостаток — высокие цену и требования к установке.

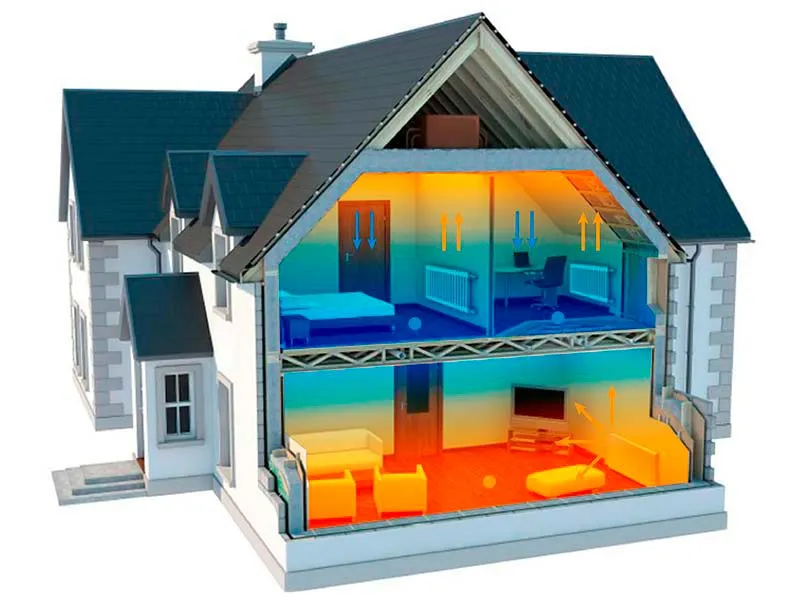

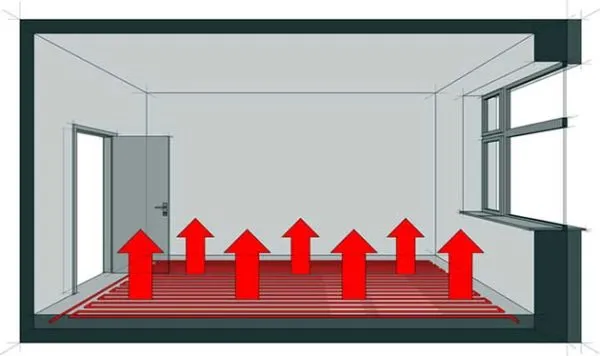

В отличие от классического отопления, происходит нагрев не воздуха, а предметов, находящихся в помещении. Первым получает тепло пол, который становится приятным на ощупь даже при выставленной небольшой температуре.

Из какого материала изготавливаются инфракрасные теплые полы, и каких видов они бывают?

В продаже можно найти два вида инфракрасных полов:

  1. Стержневой;
  2. Пленочный.

В первом случае функцию нагревательного устройства берут на себя карбоновые стержни, объединенные с помощью провода.

Это наиболее современное устройство, позволяющее снизить расходы на обогрев помещения в среднем на 60 процентов. Главным недостатком, который мешает более активным продажам таких покрытий, является высокая стоимость.

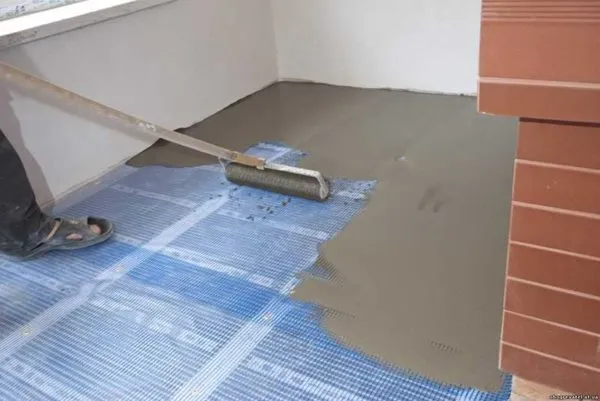

В процессе монтажа полов сверху заливается стяжка. В остальном процесс укладки очень прост — достаточно расстелить и подключить изделие. При этом не нужно выравнивать плитку, как это происходит в случае с другим видом ИК пола.

Пленочный инфракрасный пол отличается тем, что в роли нагревательного устройства выступает специальное полотно. Последнее прокладывается между двумя слоями полимерной пленки.

Преимущество изделия заключается в повышенной прочности, гибкости и стойкости к износу. Кроме того, пленочные ИК полы являются отличными диэлектриками.

Принцип действия изделия заключается в нагреве отдельных полос. При этом пленочные полы бывают двух типов (в зависимости от нагревательного устройства):

  • Углеродные.
  • Биметаллические.

Визуальных отличий между рассмотренными типами нет. Но биметаллические пленки сегодня почти не применяются из-за низкой эффективности обогрева, наличия в составе медных и алюминиевых полос.

Карбоновая пленка впервые появилась в 2011 году и была выпущена в Южной Корее. В отличие от рассмотренного выше устройства, такие полы представляют собой цельную конструкцию.

Чем большую площадь имеет изделие, тем выше КПД, и тем быстрее прогревается комната. В цельном карбоне между слоями содержится полиэтилентерефталат.

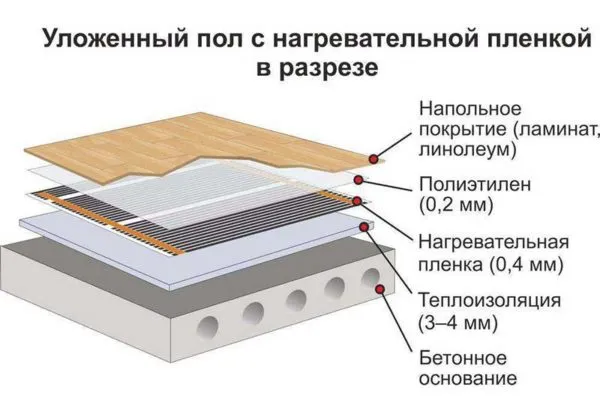

Наличие таких слоев обеспечивает изделию повышенную прочность. При этом практика показала, что изделие не боится резки ножом, а гарантия составляет 50 лет. Такие ИК полы выпускаются в виде рулонов разной ширины.

Читайте также:

Плюсы и минусы инфракрасных теплых полов

К преимуществам ИК теплых полов стоит отнести:

  • Отсутствие электромагнитного излучения.
  • Возможность демонтажа пленки в случае переезда и ее установка в другом месте без потери функциональности.
  • Блоки подключены параллельно, что сводит вероятность выхода всего устройства из строя к минимуму.
  • Пол прогревается равномерно, что особенно важно при монтаже под ламинат.
  • Установка ИК теплых полов возможна под любую поверхность — вертикальную, горизонтальную или наклонную. При этом во всех трех случаях монтаж не вызывает сложностей.
  • Применение инфракрасного пола допускается в любых помещениях, в том числе отличающихся повышенной влажностью. Кроме того, укладывать такие полы можно под различные виды покрытий.
  • Изделие отличается повышенной отдачей тепла, достигающей 97%. В сравнении с другими системами эффективность устройства на 30% выше.

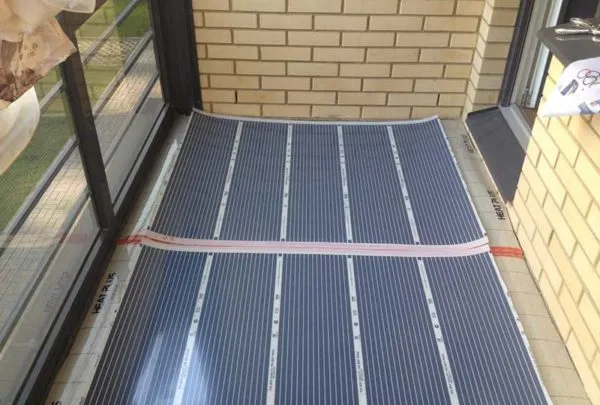

  • Монтаж пленочных полов допускается даже на открытой площадке — на террасе, веранде, складе или снаружи здания.
  • Высота пола остается неизменной.
  • Благодаря применению ИК излучения, влажность в помещении сохраняется на прежнем уровне, а неприятные запахи исчезают. Кроме того, происходит ионизация воздуха, что полезно для здоровья.
  • Высокая надежность и большой срок службы.

Для адекватной оценки теплых ИК полов стоит выделить их недостатки:

  • Высокий ток потребления, что заметно при обогреве больших помещений. Не стоит путать этот параметр с общим энергопотреблением, ведь эффективность инфракрасных теплых полов выше. В среднем 1 кв. метр пленочного изделия потребляет около 1 Ампера. Следовательно, при площади 20 кв. метров потребляемый ток составит 20 Ампер, что эквивалентно 4,4 кВт мощности (при условии применения бытовой сети 220 В).
  • Сложность в проведении перестановки в комнате. К примеру, если вы расставили мебель и застелили полы, а через время решили поменять планировку, сделать это будет проблематично. Причина в том, громоздкую мебель ставить на инфракрасные полы нельзя из-за риска повреждения.
  • Нагрев мебели. Этот минус характерен для всех типов полов с подогревом. Чтобы избежать проблем, между ИК полом и мебелью желательно делать зазор не меньше 5 см. Если мебель и изделие будут соприкасаться, это приведет к перегреву инфракрасного пола в определенной области и порче деревянных элементов интерьера (запирание ИК пола).
  • Зависимость от электричества. Инфракрасный пол будет работать только при наличии питания. При частых сбоях в энергоснабжении лучше отдать предпочтение газовым или керосиновым обогревателям. Преимуществом в этом случае обладает централизованное отопление.

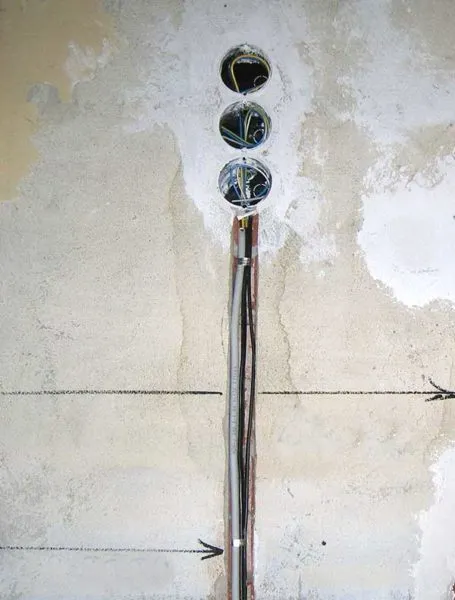

  • Высокие требования к подключению. В процессе установки важно четко соблюдать правила монтажа и последующей эксплуатации системы.
  • Неустойчивость к механическим воздействиям и повреждению поверхности.

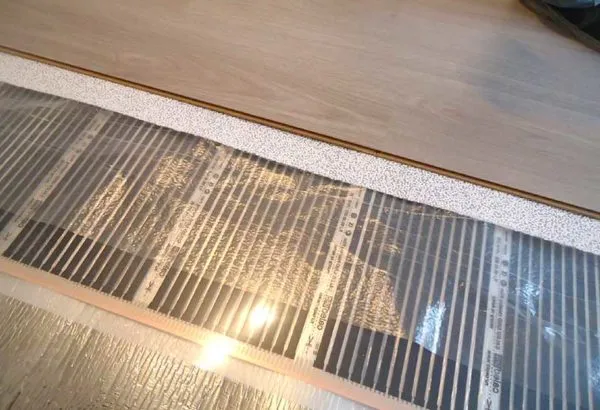

  • При монтаже под ламинат поверхность обязательно должна быть чистой и ровной.

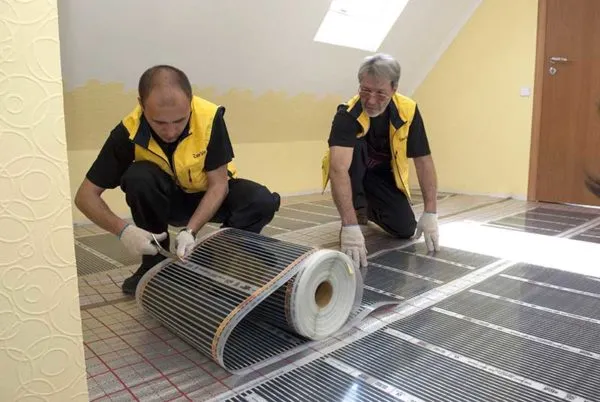

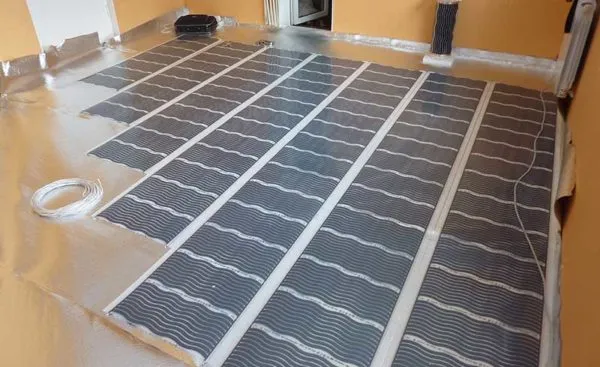

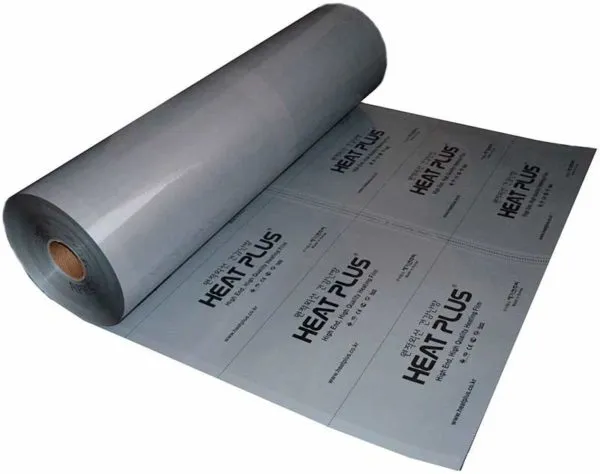

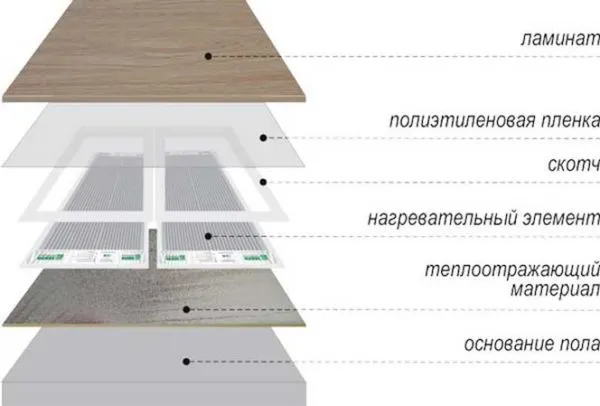

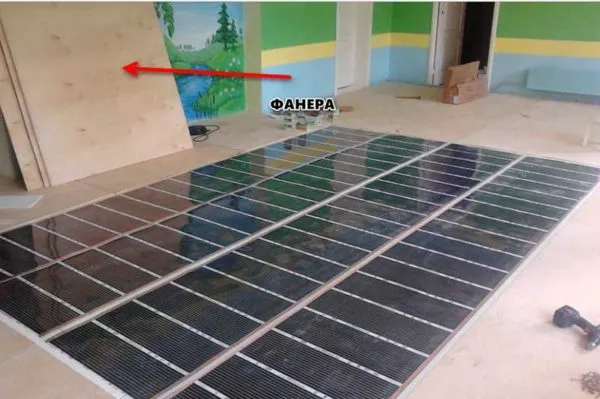

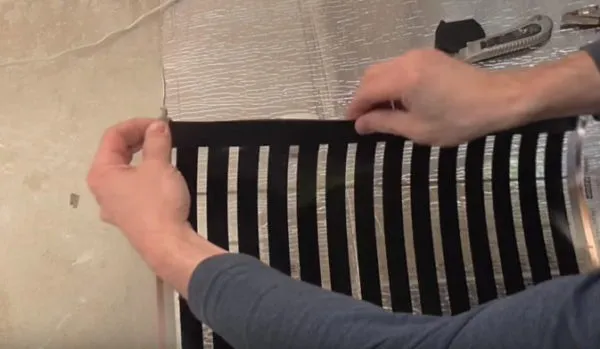

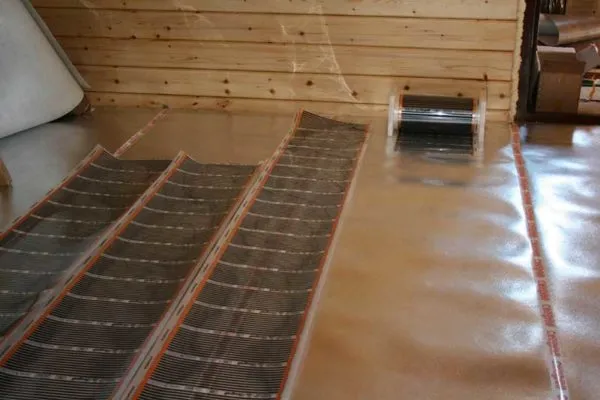

Инфракрасный пол из пленки

Как отмечалось выше, инфракрасная пленка бывает двух видов — биметаллической и углеродной.

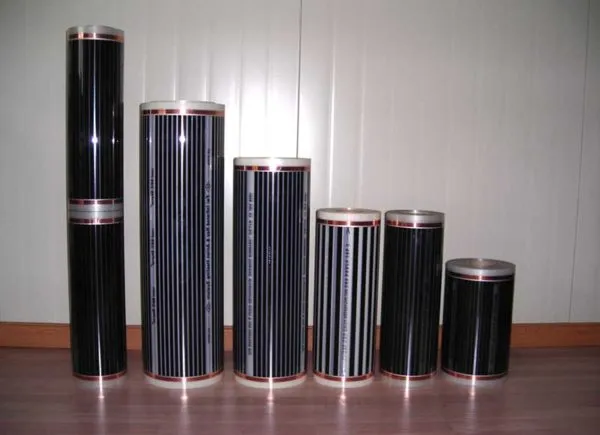

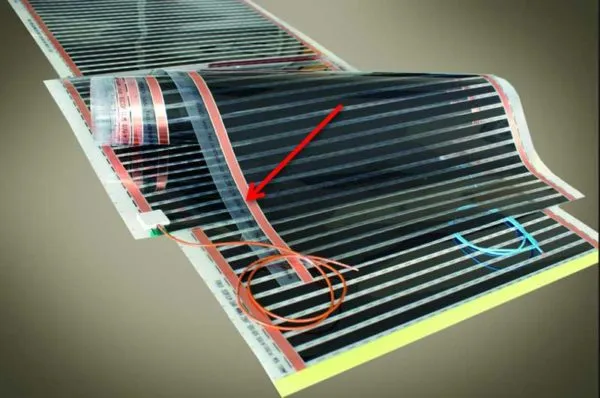

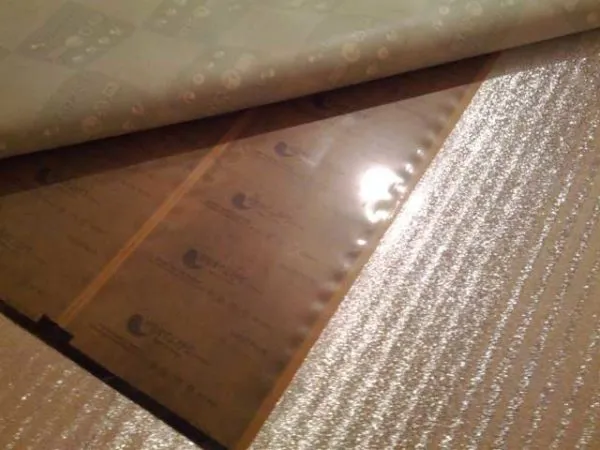

Для пола изготавливается она в виде рулона и представляет собой карбоновую пасту, которая запаяна в полиэстерную или полипропиленовую пленку.

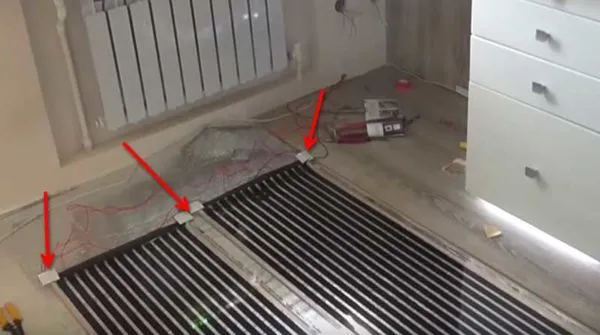

С одного и другого края изделия проложены токопроводящие шинки, выполненные из меди и серебра.

По ним к углеродному составу (чаще всего карбон) протекает электрический ток. В момент прохождения тока через карбон происходит выделение больших объемов тепла, которое прогревает объекты в помещении.

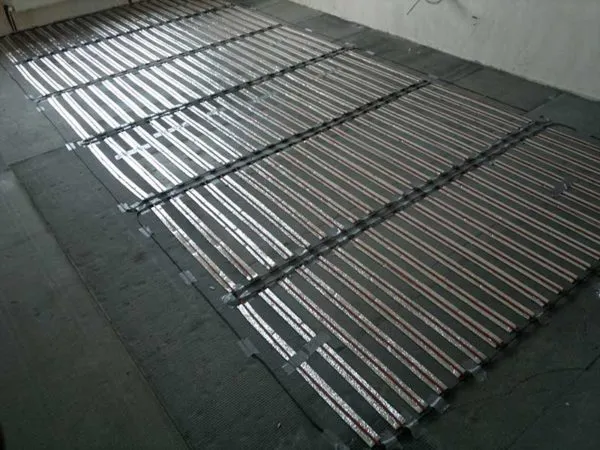

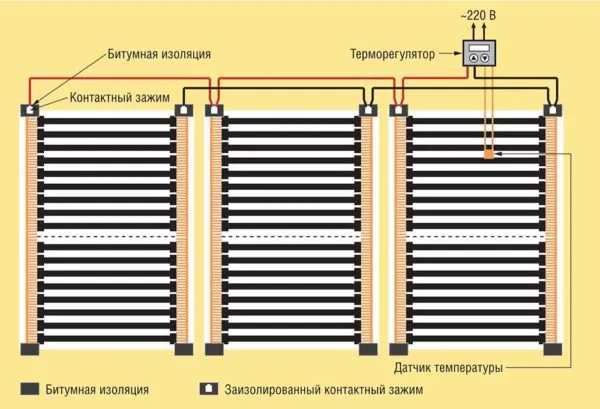

Полосы собираются в несколько секций, в каждую из которых входит группа таких элементов. Имеется разделительная полоса, по которой допускается разрезать изделие в процессе монтажа.

Конструкция хороша тем, что в случае механического повреждения одной или нескольких полос теплые полы продолжают работать.

Из-за того, что ленты находятся очень близко друг к дружке, выход из строя некоторых элементов не сказывается на общей эффективности изделия. Пол все равно равномерно прогревается и обеспечивает ожидаемый комфорт.

Рулоны выпускаются шириной от полуметра до метра, а толщина пленки составляет от 0,2 до 2,0 мм.

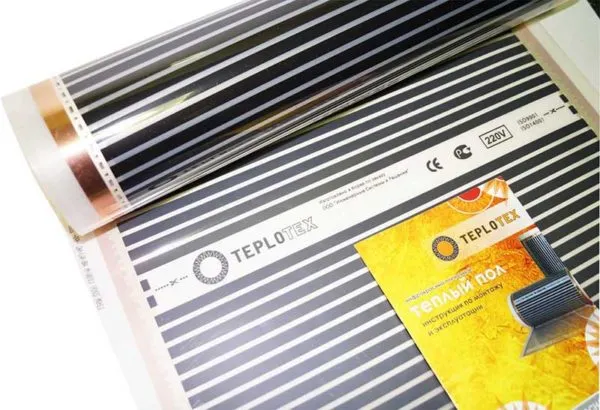

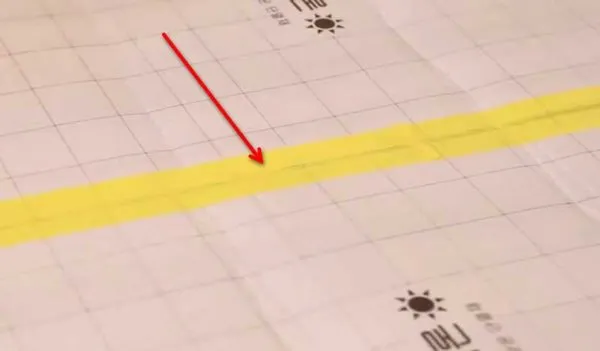

Инфракрасные пленки выпускаются двух видов — полосатая и сплошная.

В первом случае источниками тепла выступают только графитовые полосы, а во втором — вся поверхность изделия.

Минусы полосатой пленки в том, что она медленнее прогревается и имеет ограничения по максимальной температуре прогрева.

Сплошная пленка отличается более быстрым прогревом и выходом на необходимую температуру. Кроме того, сплошное изделие отличается большей прочностью и стойкостью к механическим воздействиям.

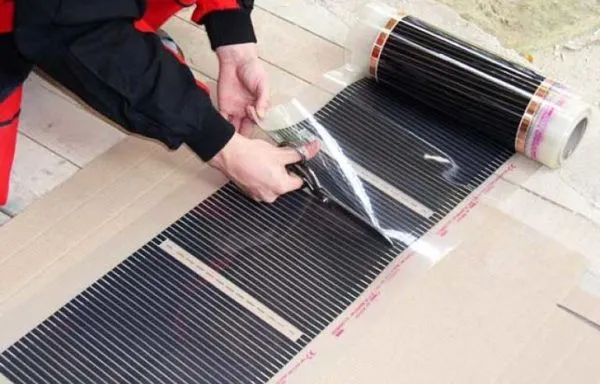

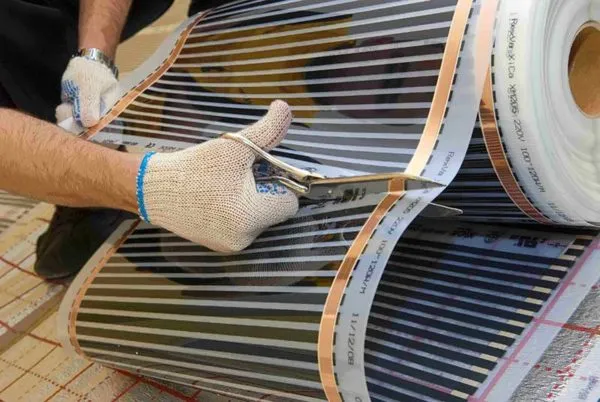

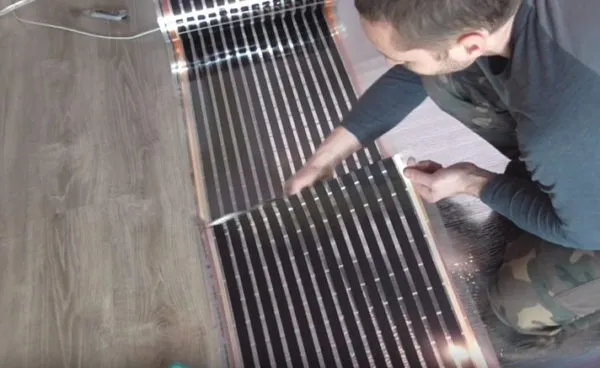

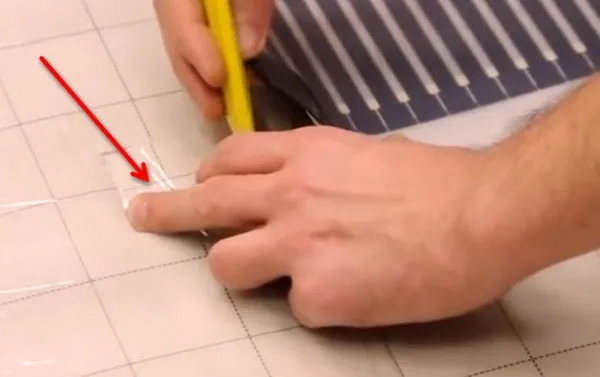

В процессе монтажа полосатую пленку можно резать только по прямой, в то время, как сплошная вырезается в любой необходимой конфигурации.

К недостаткам сплошной пленки стоит отнести небольшую ширину рулона и высокую цену, которая часто отпугивает покупателей и заставляет отдать предпочтение более простому и доступному по цене полосатому аналогу.

Если помещение имеет сложную конфигурацию и отличается высокими потерями тепла, лучше укладывать сплошную ИК пленку. В остальных случаях будет достаточно и полосатого пола.

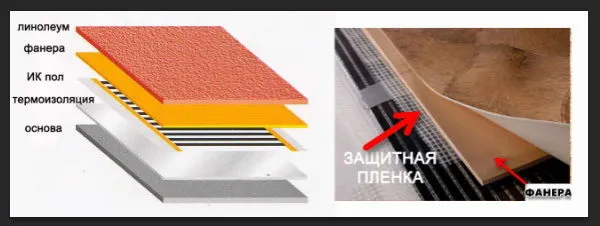

Куда укладывается пленочный пол?

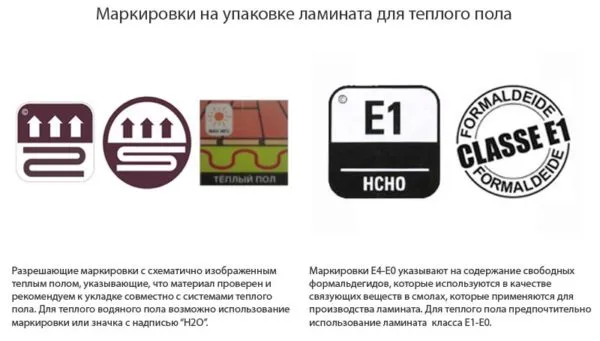

Производители рекомендуют использовать в качестве материала, который ложится сверху на пленочный пол, ламинат, линолеум или ковролин.

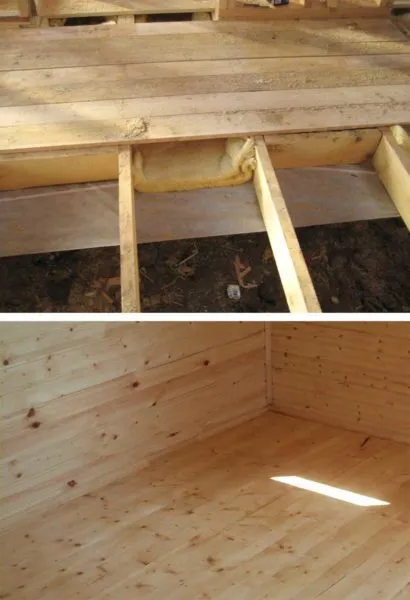

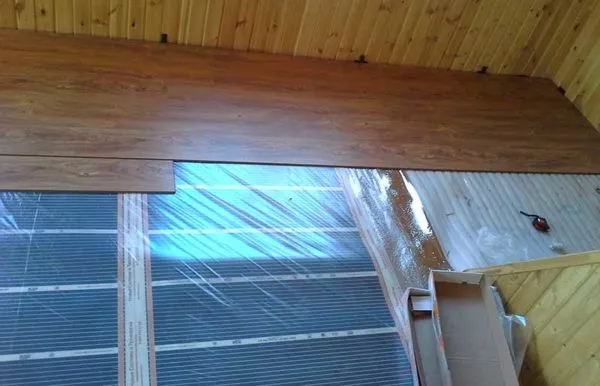

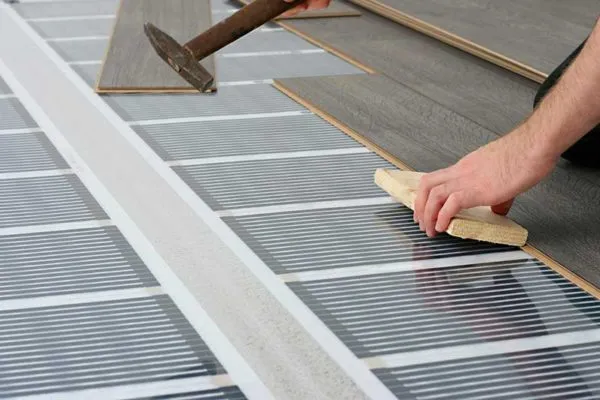

Наибольшей эффективности можно добиться, если в качестве напольного материала использовать ламинат. Если применять ковролин или линолеум, технология монтажа будет различаться.

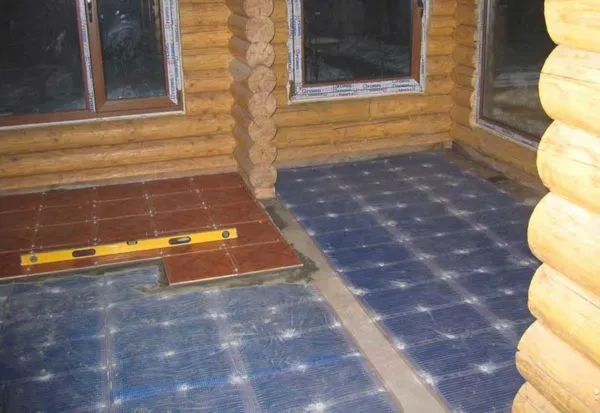

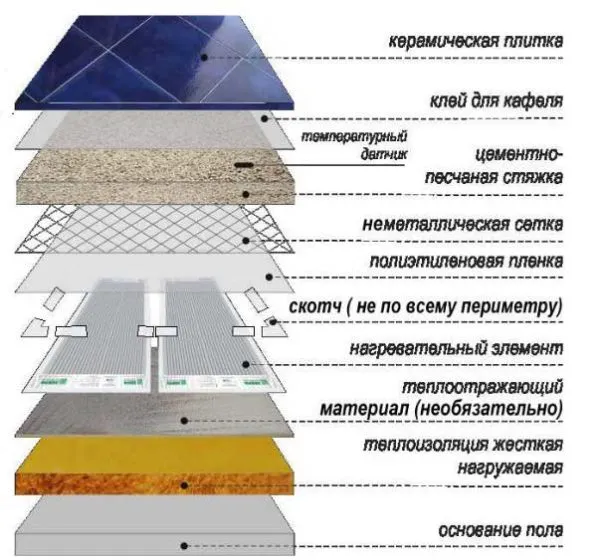

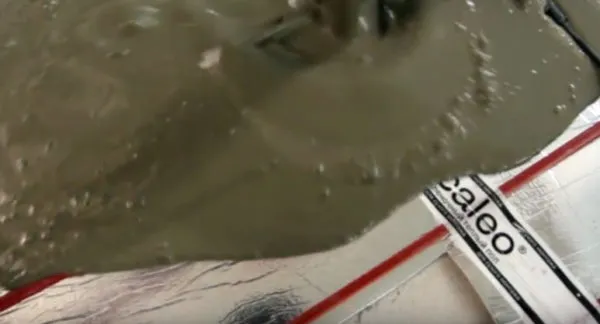

Многие утверждают, что ИК пленку можно использовать под плитку. Это ошибочное мнение, ведь для укладки под плитку больше подходит резистивный кабель, который и применяется в последнее время.

Существует три причины, почему так делать нельзя:

  • Пленка имеет небольшую адгезию. Если закрепить изделие, сразу положить стяжку, а сверху плитку, последняя будет плавающей. Если впоследствии на пол упадет что-то тяжелое, поверхность может и вовсе треснуть. Иногда для улучшения адгезии на растворе делается большое число насечек. Но остается еще одна проблема — необходимость качественной изоляции изделия.
  • Состав пленки не приемлет воздействия растворов и плиточных клеев, отличающихся щелочной средой. Через какое-то время дорогостоящее изделие разъедается. В результате можно получить короткое замыкание и выход из строя дорогостоящей конструкции.

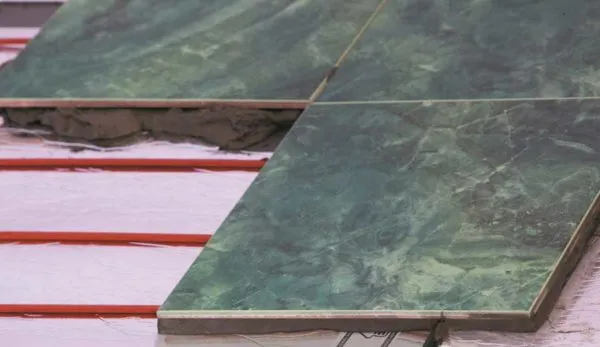

  • Для укладки под плитку разработаны специальные кабельные и стержневые инфракрасные полы, поэтому нет необходимости ничего выдумывать. Они как раз предназначены для влажного монтажа.

Читайте также:

Преимущества и недостатки пленочных изделий

К плюсам ИК теплого пола пленочного тип стоит отнести:

  • Совместимость почти со всеми видами напольных покрытий, кроме плитки (не рекомендуется).
  • Отсутствие необходимости укладки дополнительных слоев при монтаже под паркет или ламинат.
  • Благоприятное воздействие на поверхности из древесины. Инфракрасное излучение равномерно распределяется по поверхности, благодаря чему исключается появление зон с различной температурой.
  • Легкость монтажа. При укладке мягких покрытий, к примеру, ковролина или линолеума, достаточно предусмотреть сверху пленки жесткое основание. В процессе установки кладется пленка, сверху ставится фанера или OSB. Далее раскатывается напольное покрытие, после чего работа завершена.

Из недостатков инфракрасного пленочного пола стоит выделить:

  • Боязнь перегрева. Несмотря на значительный запас прочности и способность выдерживать температуру до 200 градусов Цельсия, остается риск перегорания изделия. Вот почему в местах монтажа тяжелой мебели применение пленки не рекомендуется.
  • Высокая стоимость. Один квадратный метр обходится в среднем в 25 долларов. Расходы частично компенсируются отсутствием стяжки и меньшими затратами на монтаж. Если соблюдать рекомендации производителя, изделие будет служить не меньше десяти лет.

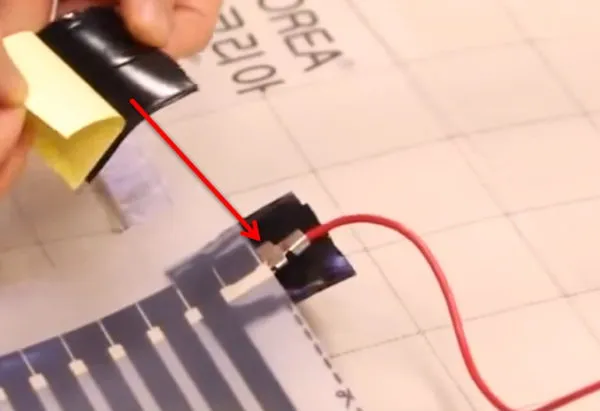

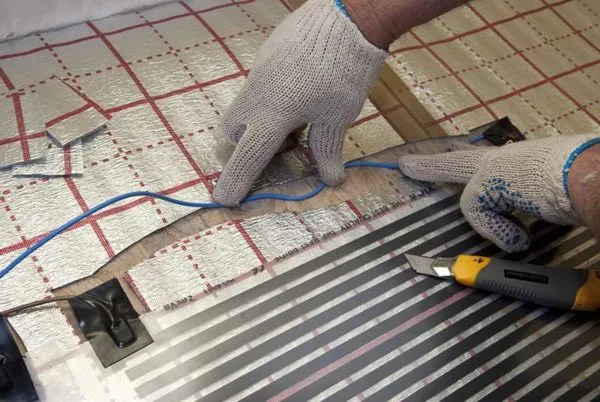

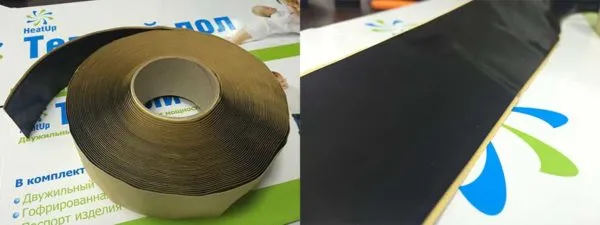

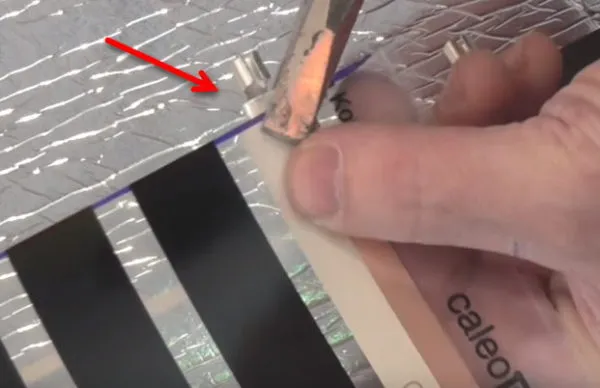

  • Жесткие требования к соединению полос пленки. Здесь применяются специальные контактные зажимы и комплект проводки, который поставляется вместе с пленкой. В процессе монтажа важно заделывать места контактных шин (тех, которые не применяются) с помощью специальных изоляционных пластинок.

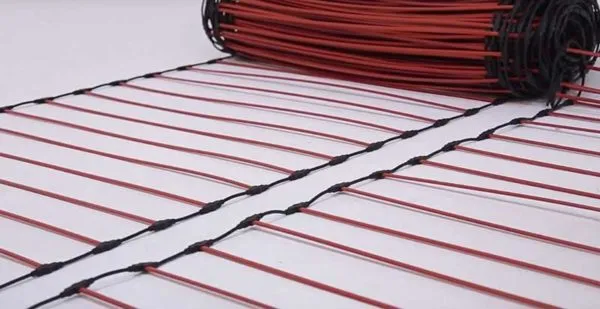

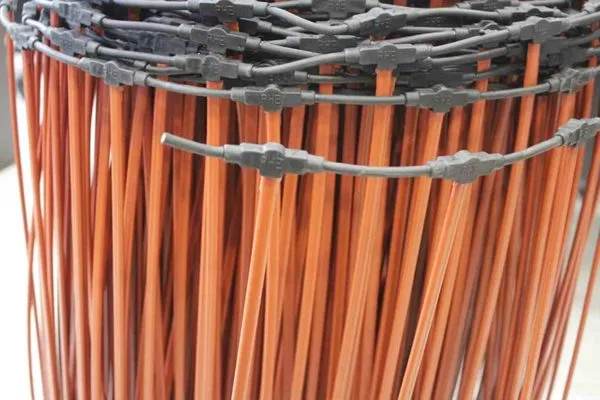

Стержневой инфракрасный теплый пол

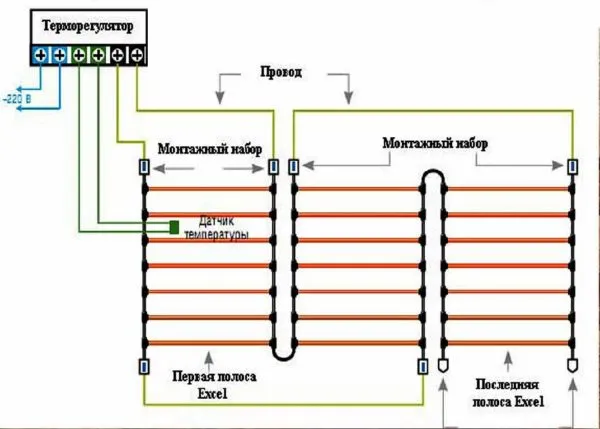

Карбоновый пол — особая конструкция, состоящая из группы стержней и предназначенная для обогрева помещения с помощью ИК излучением. В отличие от других типов устройств, как и в случае с пленочным аналогом, нагревается не воздух, а предметы в комнате.

Устройство и особенность работы

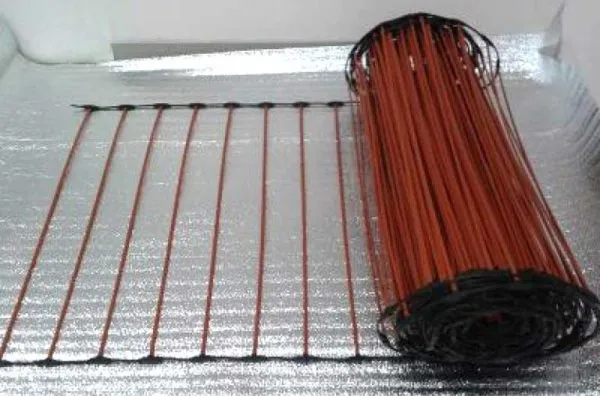

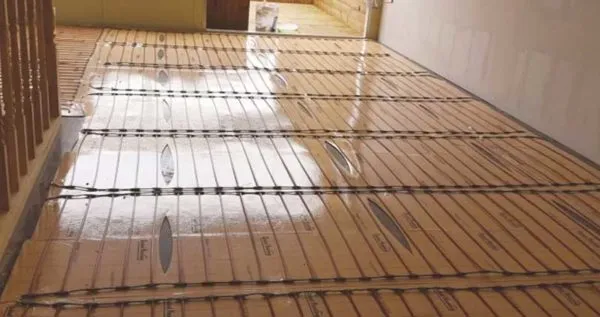

Стержневой инфракрасный пол потому так и называется, что состоит из группы карбоновых стержней, объединенных между собой в гибкие конструкции.

Ширина изделия не превышает 80 см. При этом внутри устройства находятся элементы для нагрева, смонтированный с шагом в 10 см. Наибольшая длина такого теплого пола составляет 25 метров.

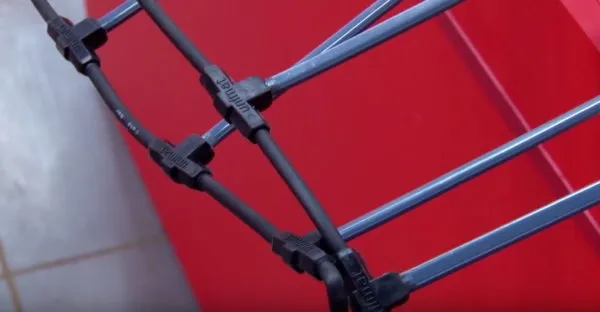

Внешне карбоновые полы имеют много общего с веревочной лестницей. Основными элементами, применяемыми в изделии, является медь, карбон и серебро.

Ключевую роль играет именно карбон, который способен выделять тепло при подаче на него напряжения.

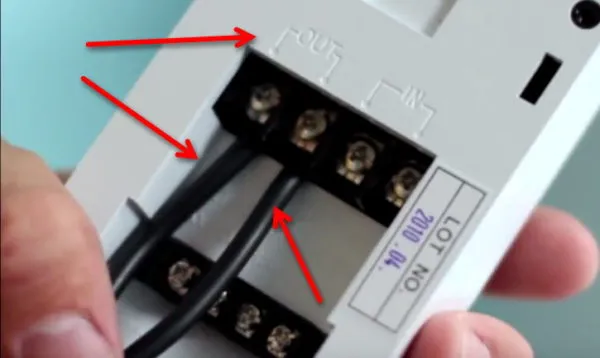

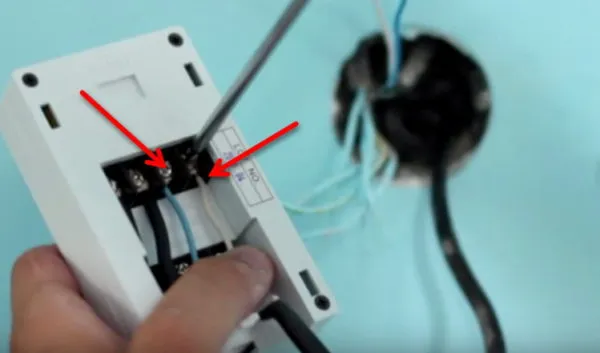

В составе изделия также имеется терморегулятор и специальный датчик, обеспечивающий измерение температуры.

Одна из особенностей изделия — способность к саморегулированию. После подачи напряжения стержневой пол выделяет ИК лучи, которые нагревают покрытие при минимальном расходе электрической энергии (80-160 Вт).

Главные элементы конструкции соединены параллельно, что обеспечивает стабильную работу устройства даже при выходе из строя одного или нескольких нагревательных элементов.

Куда укладываются такие полы?

Стержневой инфракрасный пол можно монтировать под самые разные напольные покрытия — ковролин, линолеум, ламинат, керамическая плитка, паркет или керамогранит. Благодаря этому, стержневые ИК полы активно применяются в помещениях жилого или производственного назначения.

Преимущества и недостатки

К плюсам стержневых инфракрасных карбоновых полов можно отнести:

  • Возможность монтажа под мебель.
  • Универсальность. Такие конструкции разрешено укладывать под любые поверхности.
  • Стойкость к огню и пожарная безопасность.
  • Минимальная масса, что исключает большую нагрузку на плиты перекрытия.
  • Возможность применения в помещениях с высокой влажностью, сложной и нестандартной планировкой.
  • Наличие опции саморегулирования. При повышении температуры автоматически снижается и мощность.
  • Экономия электрической энергии и денег.
  • Легкость резки и монтажа.
  • Продолжительный срок службы. Гарантия от производителя составляет 10 лет.

Для полноты «картины» стоит выделить и ряд недостатков, которые характерны для карбоновых теплых полов:

  • Конструкция предназначена для стационарной укладки. Это значит, что монтаж изделия возможен на начальном этапе ремонта. В ином случае при установке не обойтись без вскрытия напольного покрытия.
  • Высокая цена. В сравнении с пленочным теплым ИК полом, карбоновые изделия имеют большую цену, но они более удобным в монтаже.

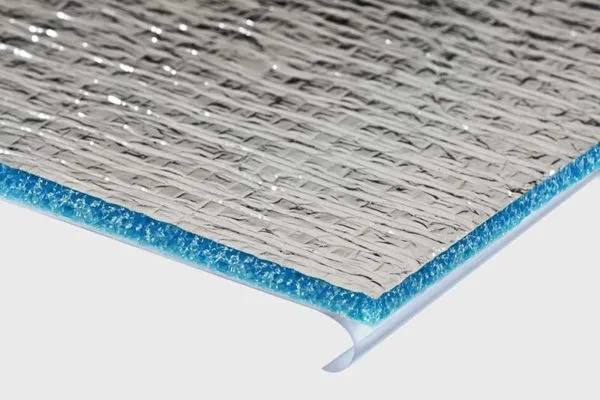

  • Запрещено применение подложки с фольгой для обеспечения лучшей теплоизоляции. Допускается применение специальных материалов, имеющих на поверхности металлоизолированный слой.
  • В случае намокания покрытия система не работает до полного высыхания.
  • Срок эксплуатации ограничен и составляет от трех до десяти лет.

Как выбрать инфракрасную пленку?

Отдельного внимания заслуживает выбор инфракрасной пленки. Основными игроками рынка на данный момент являются CALEO LINE, CALEO GRID, CALEO GOLD, CALEO PLATINUM, UNIMAT RAIL, UNIMAT CORD, UNIMAT BOOST, UNIMAT AQUA, xLayder, xLayder Street, xLayder Pipe, «Тёплышко».

Для покупки качественного изделия обратите внимание на следующие аспекты:

Как выбрать стержневой инфракрасный пол?

Как уже отмечалось, стержневые инфракрасные полы отличаются большим сроком службы, надежностью, удобством монтажа и эксплуатации. При выборе обратите внимание на следующие модели.

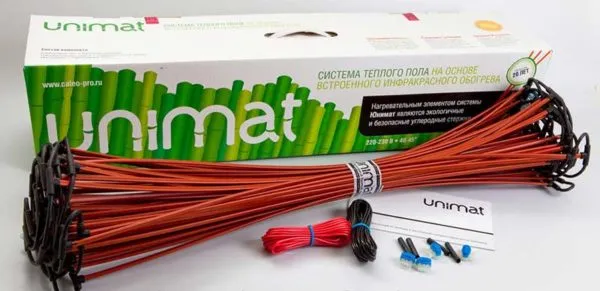

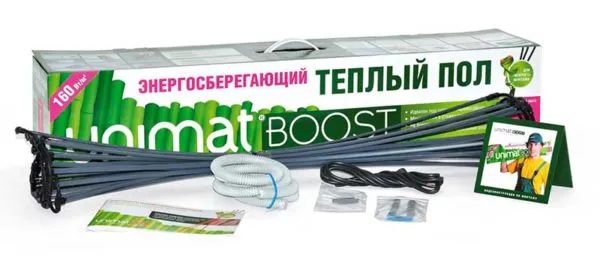

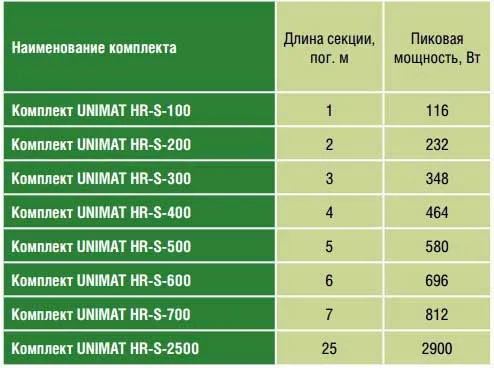

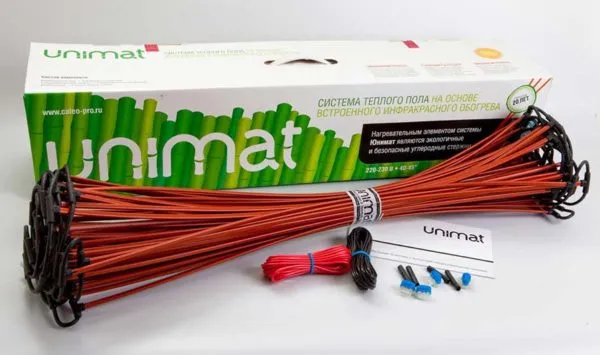

Unimat Boost.

Это устройство отличается наличием саморегуляции и низким энергопотреблением, что позволяет сэкономить на оплате за электроэнергию.

Любой теплый пол боится запирания его участков мебелью, ведь это может привести к перегреву и выходе устройства из строя.

Если на стрежневой ИК пол поставить мебель, он будет автоматически выключаться и не перегреется.

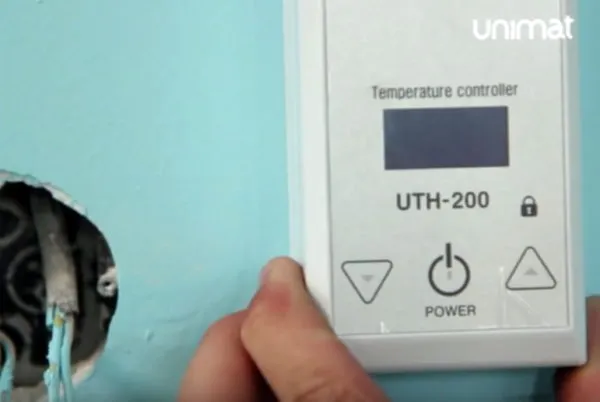

Регулирование температуры нагрева осуществляется с помощью пульта управления, которое может иметь различный вид. Наиболее простой — механический вариант, а более современный — с выводом необходимой информации на дисплей.

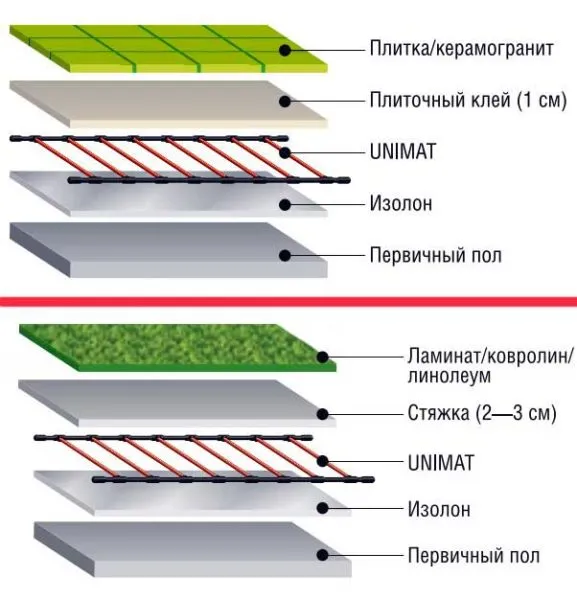

В комплект входит теплый пол (группа карбоновых стержней, объединенных между собой), графитовая трубка с заглушкой, монтажный кабель для подключения теплого пола, соединительный комплект (гильза и термоусадка).

Теплый пол Unimat — одно из наиболее экономичных изделий. Представьте, если при монтаже обычного теплого аналога придется заплатить 1000 рублей, то при установке рассматриваемой модели эта сумма уменьшится до 400 рублей.

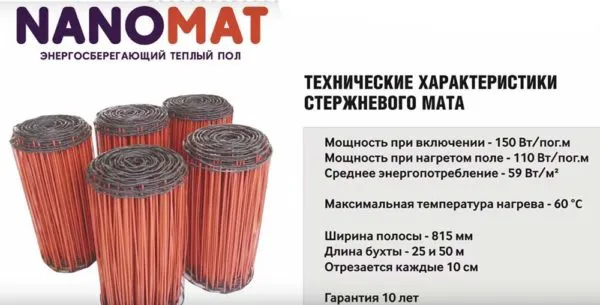

Стержневой инфракрасный пол Nanomat.

Современное устройство, оборудованное функцией саморегуляции и предназначенное для обогрева половых покрытий в сухих и влажных помещениях.

Конструкция представляет собой группу греющих стержней, которые объединяются между собой.

К особенностям ИК полов Nanomat можно отнести возможность применения в различных помещениях, защиту от перегрева (изделие не нагревается больше 60 градусов Цельсия), а также легкость монтажа.

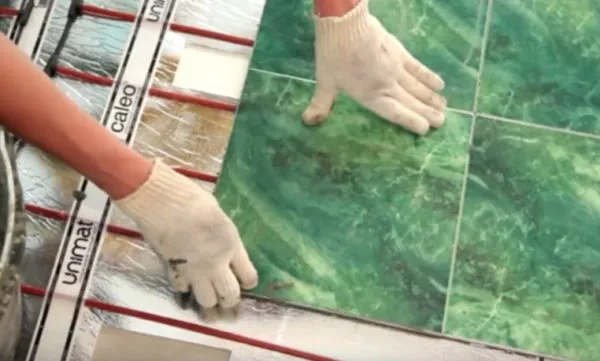

Монтаж Nanomat возможен под линолеум, ламинат, керамогранит или плитку. Гарантия составляет 10 лет.

Ширина полоски равна 81,5 см, а длина — 25 и 50 метров. При необходимости можно отрезать любой кусок. Режется через каждые 10 см.

Мощность устройства составляет 150 Вт на погонный метр, а среднее потребление 59 Вт на «квадрат». Стержень имеет толщину 8*5 мм, а расстояние между ними — 10 см.

В комплекс входит рулон мата и инструкция по монтажу. Что касается проводов и соединительных комплектов, их необходимо покупать отдельно.

Монтаж своими руками

В процессе самостоятельного монтажа инфракрасного пола придется пройти несколько этапов:

  • Создать (разработать) проектную документацию (желательно);
  • Выполнить необходимые расчеты;

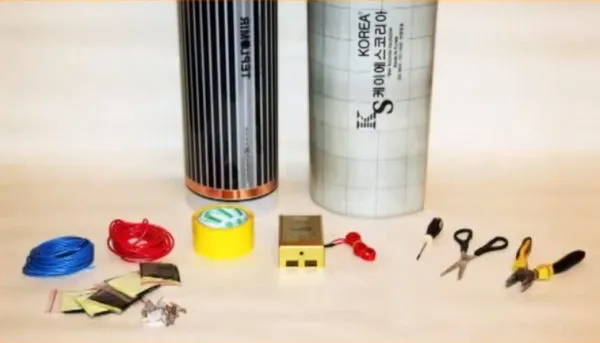

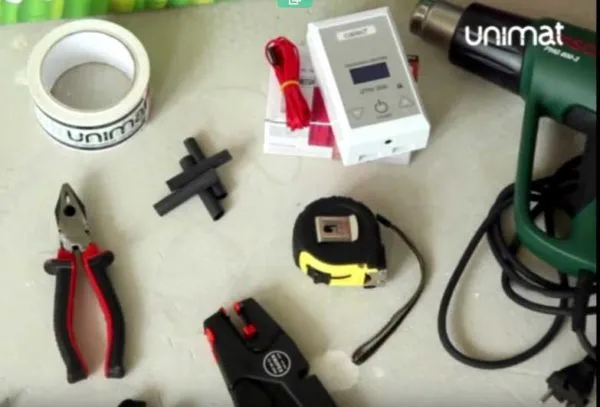

  • Подобрать материалы и оборудование, необходимое для монтажа.
  • Проверить работоспособность смонтированной системы (сделать тестовый запуск);
  • Произвести чистовую отделку.

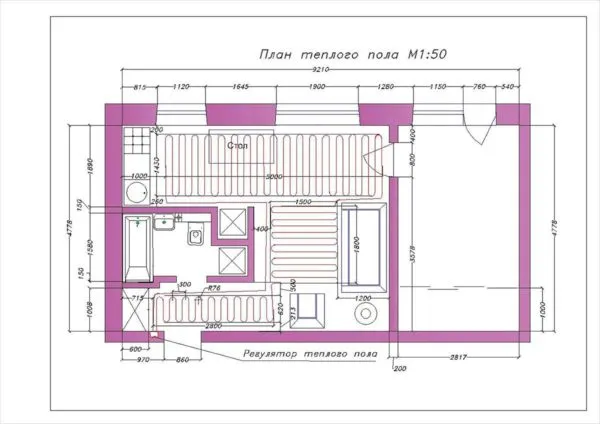

Первый этап — разработка проекта

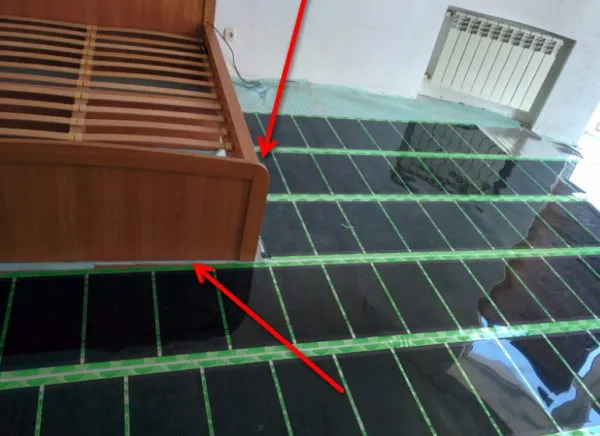

Главная особенность инфракрасного пола в том, что его не рекомендуется монтировать под мебель. Следовательно, перед проведением расчетов заранее определитесь с расстановкой основных элементов интерьера в помещении.

Из общей площади комнаты вычтите участок, который будет под мебелью (там пленка не застилается).

Учтите, для достижения максимальной эффективности теплые полы должны покрывать не меньше 80% помещения. Эта цифра актуальна, если пленочные инфракрасные изделия будут применяться в качестве основной системы отопления дома.

В ином случае, когда в квартире или доме имеется другой источник обогрева (к примеру, центральное отопление), достаточно покрытия 40% поверхности.

Выполните необходимые расчеты

Следующим этапом является выполнение основных вычислений, позволяющих создать по-настоящему эффективный обогрев.

Сделайте следующие шаги:

  1. Сделайте основной расчёт;
  2. Потребляемой электроэнергии;
  3. Расчет мощности;
  4. Расчет числа терморегуляторов.

Основные расчеты

Здесь потребуется две формулы:

  • Первая — для вычисления общей площади комнаты. Sп = a*b.
  • Вторая — для вычисления площади обогрева. Sоб = Sп — (X, Y, Z).

Если комната имеет не стандартные размеры, то воспользуйтесь формулой, показанной ниже.

Рассмотрим основные обозначения:

  • Sп — площадь комнаты, кв. м.
  • a и b — параметры длины и ширины комнаты (в метрах).
  • Sоб — обогреваемая площадь.
  • X, Y, Z — габариты мебели или бытовой техники, которая установлены очень близко от пола.

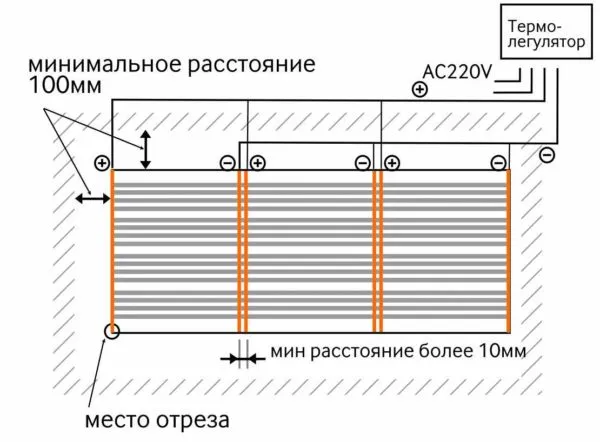

В процессе расчета берите во внимание, что инфракрасная пленка должна укладываться на расстоянии от 10 см и более от вертикальной поверхности или другого объекта.

Расчет потребляемой электроэнергии

Следующим этапом вычислите параметр потребляемой электрической энергии, что позволит выяснить затраты и определиться с актуальностью покупки изделия.

Формула для расчета проста — Э = Sп*К*Т, где:

  • Т — тепловая мощность пола.
  • К — коэффициент пересчета. Этот параметр зависит от выставленной температуры. К примеру, система включается только на 40%, величина коэффициента равна 0,4.

Расходы на электроэнергию легко вычислить, если под рукой имеются тарифы на электроэнергию для своего региона.

Расчет мощности

Следующим этапом необходимо вычислить мощность инфракрасного теплого пола, который требуется для вашего случая.

Как и в прошлых случаях, формула проста. При этом учтите, что в случае обустройства комнаты с большой площадью необходимо использовать несколько комплектов ИК пленки.

В такой ситуации обязательным условием является суммирование мощности каждого изделия по формуле Робщ = Р1+Р2+Р3+…+Рi.

Если производить вычисления для части комплекта, используйте такую формулу — Р общ = 110*L.

Основные обозначения:

  • Р общ. — суммарная мощность пленочного ИК пола, Вт.
  • L — длина применяемой в процессе монтажа инфракрасной пленки.
  • Р1-Рi — параметры мощности для каждого отдельно взятого комплекта ИК пола.
  • 110 — коэффициент, применяемый для пересчета мощности изделия.

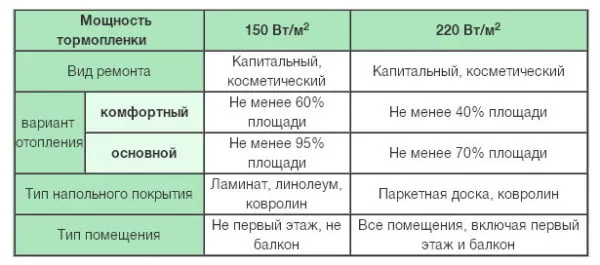

Стоит отметить, что требуемая мощность термопленки зависит от многих факторов:

  • 150 Вт/кв. метр — оптимальный вариант в случае применения линолеума, ковролина или ламината в качестве напольного покрытия. Этого параметра достаточно при обустройстве пола на верхних этажах (кроме первого этажа и балкона).
  • 220 Вт/кв. метр — лучшее решение, когда в роли напольного покрытия применяется ковролин или паркетная доска. Такой мощности достаточно для обогрева всех помещений, в том числе расположенных на первом этаже и на балконе.

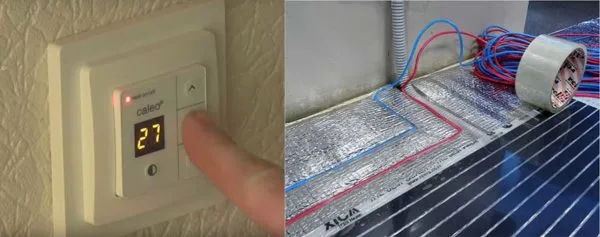

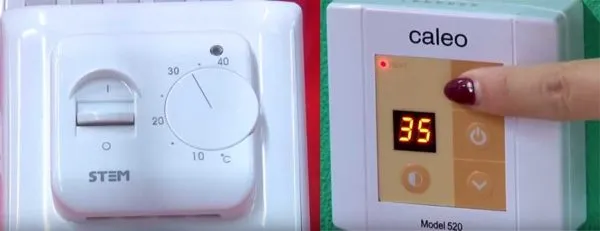

Расчет числа терморегуляторов

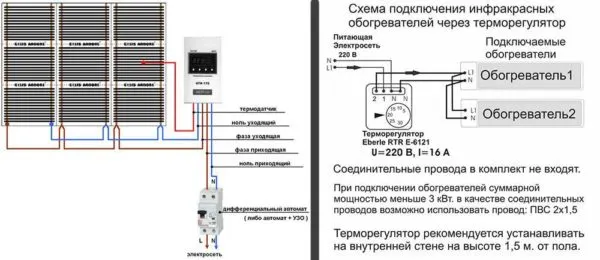

Главной задачей терморегуляторов является изменение уровня отопления. При определении количества таких устройств стоит учесть число используемых комплектов пленочных полов.

Важно понимать, что в случае применения нескольких отдельных пленок мощность будет суммироваться.

Монтаж терморегулятора производится на стене. Расстояние от пола должно составлять от 15-20 см и более. Для максимального комфорта желательна установка на уровне розеток (около 90-100 см).

Крепление терморегулятора может производиться наружным или скрытым способом.

Выбираем подложку под ИК пленочный пол

Отдельного внимания заслуживает вопрос выбора подложки. В продаже имеется специализированное изделие, которое состоит из трех слоев:

  • Ламинированный (токонепроводящий);
  • Вспененный каучук;
  • Гидроизоляционный слой (нижний).

С целью экономии можно использовать вспененный полиэтилен. При покупке этого материала важно, чтобы верхний слой был токонепроводящим.

Максимальная толщина должна быть 3-4 мм. Если выбрать подложку большей толщины, при хождении по ламинату будет ощущение подпружинивания. Это негативно влияет как на теплые полы, так и на поверхность.

Особенности укладки инфракрасного пола под ламинат

Практика показала, что под ламинат можно укладывать различные типы инфракрасных полов — стержневые и пленочные.

При этом сам процесс монтажа выглядит следующим образом.

Укладка ламината на теплый пол в стяжке

При выборе такого варианта ламинат часто кладется на подложку, играющую роль шумоизолирующего и теплоизоляционного слоя. В результате тепло плохо проходит к внешнему покрытию, а общая эффективность ИК полов снижается.

Если отказаться от подложки, появляется дополнительный шум, что также плохо.

Чтобы избежать таких недостатков, укладка нагревательного кабеля (стержней) производится в специальную стяжку минимальной толщины. При этом в роли подложки можно использовать наиболее тонкий материал толщиной 3 мм.

Под массой ламината толщина уменьшится до 2-2,5 мм, что не повлияет на характеристики теплого пола. После укладки подложки монтаж ламината производится по классическому принципу.

Укладка на пленку и нагревательные маты

Если монтаж выполняется на пленку или стержневые нагревательные маты, в создании стяжки нет необходимости, а время выполнения работ значительно снижается. Все манипуляции можно сделать за одни сутки при условии, что ламинат адаптирован к комнате.

Преимущество способа в том, что общая эффективность обогрева возрастает. Но здесь имеется ряд особенностей, которые необходимо учесть.

Во-первых, маты и нагревательную пленку запрещено укладывать в местах установки мебели.

Во-вторых, после монтажа матов или пленки сверху необходимо класть полиэтиленовую пленку толщиной 80 мкм. Ее задачей будет защита электрических элементов от попадания влаги.

Далее монтаж ламината производится по обычному алгоритму. Преимущество способа в том, что здесь нет необходимости в капитальном ремонте, и теплые полы могут стелиться на уже существующую стяжку.

Более того, если на полу уже уложен ламинат, его достаточно разобрать, постелить теплые полы, и вернуть все на место.

Как совмещается теплый пол и ламинат?

Главным недостатком ламината является боязнь влаги и наличие небольших щелей между ламелями.

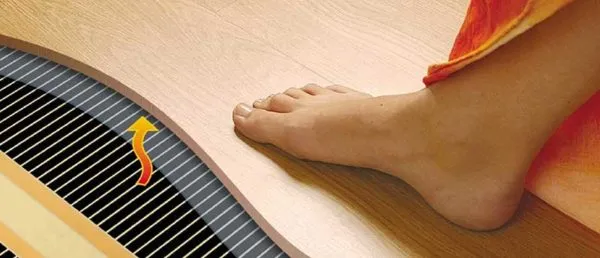

Рассмотрим, как совмещается инфракрасная пленка с ламинатом класса от 32:

  • Укладка производится поверх ИК пленки;
  • Ламинат нагревается, после чего отдает тепло в помещение;
  • Для надежности рекомендуется выбирать ламели замкового типа;
  • Основание при укладке ламината должно быть максимально ровным.

Если говорить в целом, ламинат отлично совмещается с различными системами ИК обогрева.

Ламинат на инфракрасный теплый пол — какой выбрать?

При выборе теплого пола берите во внимание параметры применяемого ламинат.

Учтите, что в составе изделия имеются формальдегиды, которые при нагреве до температуры от 26 градусов Цельсия и выше попадают в окружающий воздух и могут нанести вред здоровью.

Уделите внимание сопроводительной документации. В ней должна указываться возможность монтажа теплого пола, а также рекомендуемые типы конструкций. На коробке изделия часто ставится специальный значок.

Кроме того, при нагревании ламината до температуры больше 27 градусов Цельсия начинается его разрушение. Следовательно, лучшим решением является именно ИК полы.

Правила укладки инфракрасной пленки на полу

При размещении инфракрасной пленки на полу следуйте простым правилам:

  • Первый ряд пленки должен находиться на расстоянии не ближе, чем 10 см к стенке или другому объекту в комнате, но не дальше 40 см.
  • Шаг линии отреза пленки составляет 25 см. Разрезать пленочные теплые полы в другом месте не рекомендуется.
  • Между соседними полосками расстояние должно быть от 1 см и более.
  • Длина полосы пола — до 8 м и не больше.

Меры безопасности

При самостоятельном выполнении работ будьте внимательны и соблюдайте технику безопасности в процессе установки. В частности, сведите к минимуму хождение по «голой» уложенной на полу пленке.

При монтаже применяется специальный материал, который защищает изделие от механических воздействий. Также запрещена установка и падение на пленку тяжелых предметов.

При монтаже инфракрасного теплого пола учтите следующие меры безопасности:

  • Не подключайте к источнику питания теплые полы, которые свернуты в рулон.
  • Поводите питание с учетом требований ПУЭ и СНП.
  • Установку пленки производите при отключенном напряжении.
  • В процессе установки выдерживайте расстояния, отступы и нахлесты.
  • Не монтируйте пленку под тяжелые элементы интерьера и мебель.
  • Используйте только рекомендуемый тип утеплителя.
  • Не укладывайте ИК полы под низко стоящие элементы интерьера в случае, если зазор между ними и поверхностью пола меньше 5 см.
  • Не монтируйте инфракрасную пленку в помещениях, где имеется риск попадания воды. Также запрещен контакт изделия с арматурой, коммуникациями и другими препятствиями.
  • Все контакты должны быть хорошо изолированы в местах разрезания токопроводящих шин.
  • Обязательно ставьте УЗО или дифавтомат, который своевременно защитит при появлении тока утечки.
  • Не заламывайте, не перегибайте и не режьте нагревательный кабель.
  • Монтаж выполняйте при температуре от -5 градусов Цельсия и выше.

Процесс монтажа

Установка инфракрасных теплых полов производится по следующему алгоритму:

  • Подготовка необходимого инструмента. Для работы потребуется ИК пленка, подложка под ламинат, датчики температуры, регулятор, провода для подключения, набор креплений и изоляция, полиэтиленовая пленка, клейкая лента (скотч), ножницы, обойный нож, рулетка, линейка из металла и карандаш.
  • Подготовка места для монтажа терморегулятора теплых полов C На этом этапе требуется сделать штробу в стене до пола и высверлить отверстие для крепления регулятора. Провода лучше проложить в гофре, чтобы облегчить процесс технического обслуживания и ремонта.
  • Подготовка основания. Укладка инфракрасной пленки производится только на выровненной и чистой поверхности. Если отклонение по наклону больше трех миллиметра, установка ИК пленочных полов запрещена. Для надежности поверхность желательно обработать грунтовкой. При наличии старого деревянного пола в нормальном состоянии его можно не снимать.
  • Выполните необходимые замеры и произведите расчет требуемого материала.
  • Укладка гидроизоляционной пленки для защиты ИК пола от попадания влаги снизу (используется не всегда, изучите инструкцию к вашей модели инфракрасного пола).
  • Крепление теплоизоляции (утеплителя). Применение этого материала позволяет повысить эффективность работы инфракрасных полов, благодаря тому, что тепло направляется только вверх. Если же теплые полы делаются на втором этаже, в применении теплоизоляции нет необходимости.
  • Теплоизоляция фиксируется скотчем.
  • Подготовка отопительной пленки. На этом этапе пленочные полы необходимо нарезать с учетом сделанных расчетов и размера комнаты. Разрезы делаются только по участкам белого цвета.

Укладка пленочных теплых полов производится в следующей последовательности:

Подключение инфракрасного теплого пола

Как только основные работы по монтажу завершены, можно приступать к подключению устройства.

Для этого сделайте следующее:

  • Выровняйте пленку и закрепите ее к подложке со стороны, которая противоположна месту установки регулятора.
  • Отогните пленку со стороны монтажа регулятора и зафиксируйте ее с помощью монтажной липкой ленты.
  • Подготовьте оборудование и инструмент. Вам потребуется припой, паяльник на 60 Вт и провод на 2,5 «квадрата» (в некоторых случаях паяльник не понадобиться, можно использовать контактные зажимы идущие в комплекте изделия).
  • С защитных шин с помощью паяльника или острого ножа удалите изоляцию, после чего соедините участки пленки пайкой или контактным зажимом. Надрезать жилку провода не нужно.
  • При объединении различных участков пленки придерживайтесь правил фазы и нуля. Во избежание путаницы используйте разноцветные провода. Кроме того, избегайте их пересечения, ведь в ином случае высок риск обрыва.
  • Заизолируйте места, где произведена пайка проводов, с помощью изоленты.
  • Сделайте вырезы в термоизоляции под провода и контактные зажимы, чтобы поверхность финишного покрытия была ровной.
  • Установите температурный датчик пола (если он идет в комплекте). Его монтаж производится под пленку в специальную ямку, выполненную в подложке. Укладка датчика производится в центральной части рабочей области пленки, в наиболее теплом месте. Провод от датчика прокладывается по подложке к терморегулятору и крепится с помощью скотча.
  • Зачистите провода и залудите их концы, после чего подсоедините к температурному регулятору согласно инструкции и схемы подключения. По такому же принципу подключите установочный провод, который направляется к шинкам пленки. Аналогичный алгоритм характерен и для питающего кабеля.
  • Объедините заземляющие шинки пленки. Соединение после подрезки и зачистки производится с помощью кабеля или медной полоски. На выходе провода необходимо поместить в гофру.

Подводные камни

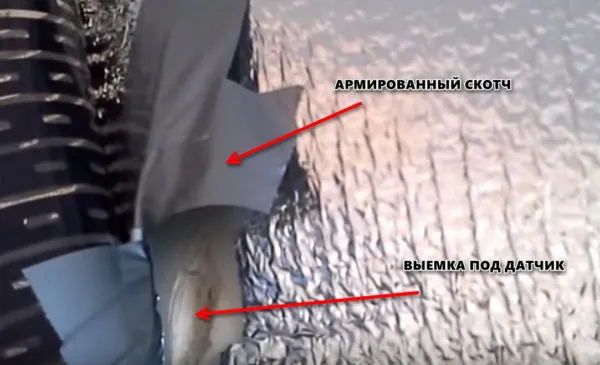

В процессе работ учтите, что датчик необходимо устанавливать в специальную выемку, после чего он накрывается армированным скотчем (для фиксации).

Далее головка датчика заводится обратной стороной и приклеивается к ИК пленке. Благодаря этому обеспечивается надежная фиксация изделия.

Особенности эксплуатации

При эксплуатации инфракрасного пленочного пола учтите следующее:

  • В случае попадания воды на пленку, последнюю необходимо быстро отключить и дать ей высохнуть. Для удаления влаги нельзя использовать дополнительные устройства — пленочный теплый пол должен просохнуть естественным образом.
  • Не допускается фиксация каких-либо элементов с применением метиза, ведь так можно повредить пленку.
  • Не разрешается застилать сверху ИК полов металлизированные пленки, ковры или одеяла, а также ставить сверху мебель. Несоблюдение этого правила приводит к перегреву системы.
  • Запрещено включать систему для того, чтобы высушить ковролин. Многие «хитрецы» прибегают к такой методике после влажной уборки.

Монтаж инфракрасного теплого пола под линолеум

Специалисты отмечают, что пленочные инфракрасные полы неплохо совмещаются с линолеумом.

Но здесь стоит усвоить ряд моментов:

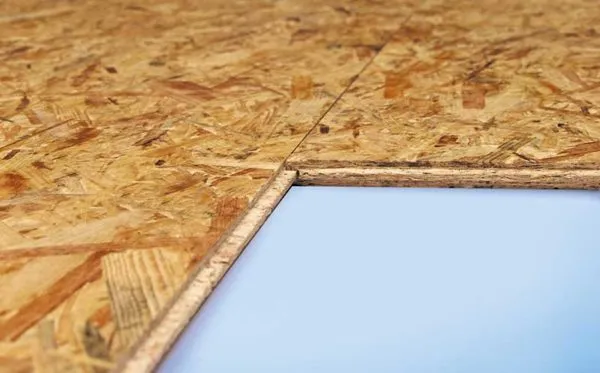

  • На саму пленку укладывается лист ДСП, который обеспечивает жесткость, после чего кладется линолеум.
  • Материал нагревается, что может привести к появлению неприятного запаха. Чтобы этого избежать, важно внимательно подойти к выбору покрытия.
  • Листы линолеума обязательно необходимо проклеить.
  • Укладка возможна даже на кривых поверхностях в отличие от монтажа инфракрасных полов под ламинат.

Какой выбрать линолеум для инфракрасного теплого пола?

Монтаж теплого пола под линолеум имеет свои нюансы, которые в первую очередь касаются напольного покрытия.

Здесь учтите, что линолеум бывает нескольких видов — натуральным, ПВХ, резиновым и глифталевым.

Большая часть изделий, продаваемых в магазинах, выполнена из ПВХ и бывает трех видов:

  • Без основы;
  • С тканевой основной;
  • С тепло- и звукоизолирующей основой.

Использование теплого пола при укладке под напольные покрытия, имеющие небольшую теплопроводность, не имеет смысла. Вот почему ИК полы не монтируются под линолеумы с теплоизолирующим основанием.

С другой стороны, чем меньшую толщину имеет материал, тем больше требований предъявляется к выполнению монтажных работ. Стоит помнить, что такое покрытие чувствительно к неровным участкам и в процессе длительной эксплуатации может повредиться.

Применение синтетических материалов не рекомендуется по той причине, что в случае нагрева выделяются опасные для здоровья вещества. Так что при укладке инфракрасного пола под линолеум важно соблюдать требования к тепловому режиму.

В продаже имеются ПВХ, которые нельзя нагревать больше 26 градусов Цельсия. Чтобы избежать проблем со здоровьем, под искусственным и натуральным линолеумом должна выставляться температура, равная 28-30 градусам Цельсия, не более. При этом натуральный линолеум более предпочтителен.

В процессе покупки изделия изучите документацию, которая идет к покрытию. Производители часто указываются, можно ли под той или иной моделью линолеума использовать теплые полы.

В частности, на изделии указывается маркировочный знак, а рядом температура, в случае превышения которой происходит размягчение и деформация изделия.

Кроме того, при достижении предельной температуры с большой вероятностью в воздух будут выходить опасные газы. Чтобы избежать этого, необходимо иметь качественный терморегулятор, обеспечивающий поддержание постоянного температурного режима.

Особенности монтажа

Принцип укладки ИК пленочных полов практически идентичен тому, что мы рассмотрели в случае с ламинатом. Разница заключается лишь в подготовке поверхности. Если на полу имеются неровности, сделайте стяжку, после чего застелите сверху ДСП, фанеру или ГВЛ.

После этого прокладывайте теплоотражающий материал (отражающая часть должна «смотреть» вниз). Далее скрепите материал между собой с помощью скотча и приступайте к укладке. Алгоритм действий здесь тот же, что рассмотрен выше.

Укладка под плитку

Первый вопрос, который стоит решить — какой инфракрасный пол лучше укладывать под плитку. Выше мы рассматривали два варианта (пленочные и стержневые ИК полы).

Практика показала, что стержневые конструкции подходят лучше, поэтому их и стоит применять при обустройстве обогрева пола под плитку.

Если вы решили положить плитку на пленочный пол, воспользуйтесь одним из способов монтажа:

  1. Сначала на пол укладывается жесткая нагружаемая теплоизоляция;
  2. Затем ложится теплоотражающий материал;
  3. Далее ложится пленочный пол, который крепиться с помощью монтажного скотча по участкам (чтобы была вентиляция);
  4. Следующий слой – полиэтиленовая пленка;
  5. Далее идет неметаллическая сетка;
  6. Сверху все заливается стяжкой, в которую в последующем будет вмонтированный температурный датчик;
  7. Затем идет клей, на который ложиться кафель.

Монтаж на примере Caleo Unimal

В состав комплекта теплого пола Калео Юнимал входит карбоновый мат в рулоне, провода для подключения, комплекты соединительный ЮКС и концевой ЮКК, гофрированная трубка с металлическим зондом и заглушкой, паспорт изделия, в котором имеется инструкция по монтажу.

Рекомендации по монтажу отдельно приведены на DCD диске, который также поставляется в комплекте.

Последовательность установки:

  • Подготовьте необходимые инструменты, терморегулятор, инфракрасные теплые полы, теплоотражающий материал Изолон. Также потребуется датчик температуры пола SF4 с гофрированной трубкой или SF 7*30. Из инструмента необходимы пассатижи, обжимные клещи, съемник изоляции, ножницы, нож, отвертка, промышленный фен и скотч.
  • Подготовьтесь к монтажу. Определите место на полу, куда вы будете укладывать карбоновый инфракрасный обогреватель. В отличие от пленочного пола, карбоновые ИК полы не боятся запирания, поэтому на них можно устанавливать мебель и другие элементы интерьера.

Убедитесь, что поверхность пола чистая и ровная. Заранее определите место, где будет устанавливаться терморегулятор. Лучше устанавливать устройство в наиболее удобном и легкодоступном месте. Оптимальный вариант — монтаж устройства возле выключателя.

Подключение

Последним этапом является подключение смонтированного карбонового пола.

Здесь применяются провода, которые идут в комплекте.

Действуйте так:

Теперь подключите соединительные провода к терморегулятору (вывод «OUT»), после чего зажмите крепления с помощью отвертки. Учтите, что принцип подключения зависит от типа терморегулятора. Чтобы избежать ошибок, внимательно изучите инструкцию, которая идет в комплекте вместе с оборудованием.

Подключается первая полоса ИК пола (на примере терморегулятора UTH – 200). Другие полосы уже были подключены к первой.

Следующим этапом сделайте вырезы в теплоизолирующей пленке, чтобы закрепить теплые полы к основанию. Далее приступайте к установке датчика температуры пола.

Для этого:

Далее остается сделать стяжку или нанести плиточный клей. В первом случае заливка производится прямо на стержни. При этом толщина стяжки должна быть около 2 см, что обеспечит равномерность прогрева.

Для создания стяжки используйте только специальные составы, которые можно применять с теплыми полами. Учтите, что включение теплого пола допускается только через 28 дней, когда стяжка полностью высохнет.

Если стяжка не требуется, производится укладка плитки прямо на смонтированные карбоновые маты при помощи специального плиточного клея. При этом общая толщина клея и плитки должна быть не меньше 2 см.

Включение обогрева возможно лишь после полного высыхания клея.

Монтаж на деревянный пол под ламинат

Производители инфракрасных полов уверяют, что установка такой конструкции в домах с деревянными полами безопасна и не требует применения дополнительных мер.

Но в отличие от плитки и других типов поверхности, где часто используются стержневые инфракрасные теплые полы, здесь больше подойдут пленочные аналоги, технологию монтажа которых мы рассмотрим ниже.

При этом внимание уделим прокладке под двумя типами напольного покрытия — линолеумом и ламинатом. Сразу отметим, что технология монтажа почти не отличается от той, что была рассмотрена выше.

Три варианта подготовки деревянного пола

Перед началом монтажа инфракрасных обогревателей на деревянный пол, последний необходимо подготовить.

Здесь существует три пути:

Вариант №1.

Подходит для случаев, когда деревянное покрытие совсем устарело, а доски скрепят при ходьбе и продавливаются под весом.

Здесь алгоритм действий следующий:

  • Снимите верхнее покрытие и черновой пол.
  • Убедитесь в целостности лаг. Если это требуется, замените испорченные элементы.
  • Установите лаги и проверьте их по уровню, после чего надежно закрепите.

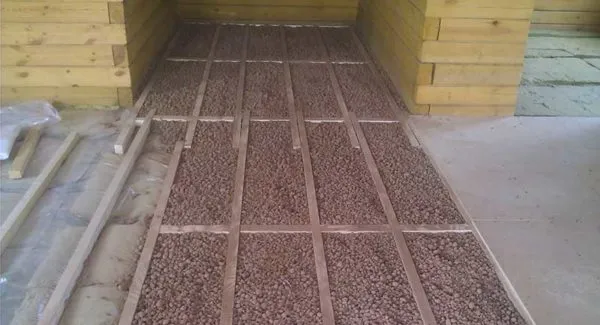

  • Насыпьте керамзитную «подушку», которая поможет избежать потери тепла (можно использовать другой материал). Оставьте ее постоять в течение двух-трех дней до полного высыхания.
  • Настелите черновой пол. Допускается, чтобы между досками оставались зазоры в 15-20 мм.
  • Нанесите на черновой пол антисептик и уложите пергамин.
  • Настелите покрытие, заделайте имеющиеся зазоры между стенами и полом с помощью монтажной пены.

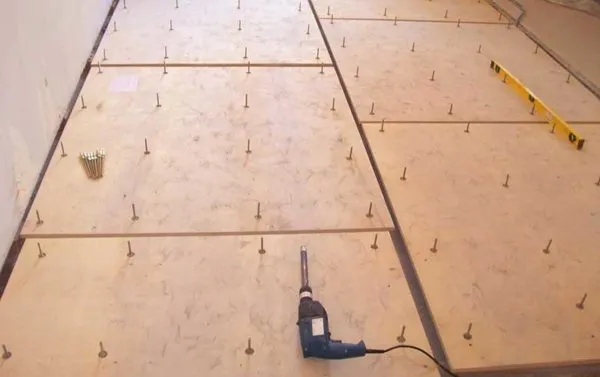

  • Застелите фанерой, имеющей 10-12 слоев. Желательно, чтобы материал был выполнен в водостойком исполнении. Крепление фанеры производится с помощью винтов или саморезов, имеющих длину в 4-5 см (фиксация производится по периметру). Между каждым винтами должно быть расстояние 15-20 см. Если где-то проявляется «вибрация» фанеры, ее необходимо окончательно зафиксировать.
  • Обработайте шпатлевкой щели между фанерными листами.
  • Нанесите горячую олифу на нижнюю сторону перед укладкой, после чего обработайте наружную поверхность пола (используйте для этого ту же олифу).

Вариант №2.

Если состояние пола удовлетворительное и при перемещении по нему покачиваются лишь некоторые доски, а шляпки гвоздей приподнимаются над поверхностью, сделайте следующие шаги:

  • Прибейте все гвозди в один уровень с досками.
  • В местах скрипа вкрутите саморезы на 80 мм.
  • Снимите плинтуса.
  • Настелите фанеру на пол по принципу, который описан выше.

Вариант №3.

Если деревянный пол в помещении находится в идеальном состоянии, снимите плинтуса и стелите фанеру по рассмотренному выше принципу.

В завершение стоит отметить, что фанерные листы должны соединяться по принципу «шип-паз», что позволяет добиться бесшовной поверхности.

Этапы работ

Если планируется монтаж теплых полов на деревянные полы под ламинат, следуйте простому алгоритму:

  • Снимите старый ламинат (если он был установлен ранее).
  • Уложите лавсановую подложку «Комфорт» или другую аналогичную.
  • Смонтируйте термополотно и закрепите его с помощью малярного скотча.
  • Подключите различные элементы теплых полов с помощью проводов.
  • Установите терморегулятор.
  • Положите напольное покрытие.
  • Подключите и проверьте полы.

Установка на деревянный под линолеум

Для монтажа ИК теплого пола под линолеум подготовьте все необходимое. Вам потребуется инфракрасная пленка немного меньшей площади, чем размер комнаты.

В местах установки тяжелой мебели стелить пленку нельзя. Также необходим скотч (фольгированный и строительный), фольгированный утеплитель, фанера для двух слоев, полиэтиленовая пленка и отрезки битумной изоляции.

Из инструмента подготовьте ножницы, плоскогубцы, строительный нож и отвертки.

Алгоритм действий следующий очень похож с предыдущими:

  • Подготовьте поверхность пола. Здесь важно накрыть доски с помощью листов фанеры, которые должны иметь соединение «шип-паз». Крепление производится с помощью саморезов, головки которых должны быть утоплены на глубину в 1-2 мм.
  • Проложите утеплитель (фольга должна «смотреть» вверх).
  • Пристегните утеплитель с помощью степлера к фанере.
  • Проклейте стыки скотчем.
  • Определите расположение терморегулятора. Лучше ставить его возле выключателя. Также рекомендуется установка отдельного автомата для защиты цепи.
  • Составьте схему пленочного пола, в которой будет указана разводка кабелей. Соединение должно производиться параллельно.
  • Подготовьте полоски необходимой длины. При этом режьте полосы в определенном месте.
  • Стелите пленку медной полосой вниз, не допускайте нахлеста.
  • Изолируйте места разреза с помощью изолятора битумного типа с учетом схемы подключения.
  • Проследите, чтобы изоляция надежно закрывала контакты, объединяющие медную шину и карбоновые обогреватели.
  • В точках подключения цепи ставьте специальные зажимы. Зафиксируйте их с помощью пассатижей. Аналогичным образом подключитесь к шинам ИК пленки.
  • Склейте уложенные листы с помощью скотча.
  • Вставьте в клемму-зажим зачищенные провода и зажмите их пассатижами.
  • Изолируйте участок соединения с помощью битумной изоляции. В процессе крепления изоляции следите, чтобы все контакты были закрыты.
  • Ставьте температурный датчик с помощью битумного изоляционного скотча.
  • Термодатчик и провод углубите в утеплитель. Для этого предварительно сделайте прямоугольное отверстие для датчика и полоску для провода.
  • Зафиксируйте провода с помощью скотча.
  • Поставьте и подключите терморегулятор с учетом инструкции производителя.
  • Включите теплые полы, установите регулятор на температуру 30 градусов Цельсия, после чего убедитесь в отсутствии искрений и перегрева.
  • Стелите на поверхность теплых полов полиэтиленовую пленку, а после линолеум.

В деревянном доме на пленочный пол можно ложить и плитку, но такой способы в данном случае применяется редко. Особенность в том, что тут придется делать стяжку.

На этом работу можно считать выполненной. При этом сделать ее можно своими руками без привлечения мастеров.

Из материала статьи можно понять, что монтаж инфракрасного теплого пола можно сделать и своими руками, но здесь есть много особенностей и нюансов, которые знают только профессионалы, особенно это касается установка датчика температуры, подключение и настройка регуляторов. Поэтому процесс установки лучше доверить профессионалам.

Как сделать инфракрасный теплый пол под линолеум?


Для установки инфракрасного теплого пола под линолеумом необходимо выполнить следующие шаги:

  1. Подготовка поверхности. Поверхность, на которую будет устанавливаться теплый пол, должна быть ровной, чистой и сухой. Рекомендуется провести полную очистку поверхности и удалить все загрязнения, пыль и мусор.

  2. Укладка утеплителя. Для уменьшения потерь тепла необходимо уложить утеплитель, например, пенополистирольную плиту толщиной не менее 5 мм. Утеплитель укладывается на основание и закрепляется на клей или монтажную ленту.

  3. Укладка инфракрасного пленочного теплого пола. Пленочный теплый пол раскладывается на утеплитель, следуя инструкциям производителя. Рекомендуется соблюдать расстояние между нагревательными кабелями, указанное в инструкции.

  4. Подключение к электросети. После укладки пленки необходимо подключить ее к электросети, следуя инструкции производителя. Обычно, для этого используются специальные соединительные комплекты.

  5. Установка регулятора температуры. Для регулирования температуры и управления работой теплого пола необходимо установить терморегулятор, который подключается к теплому полу и электросети.

  6. Установка линолеума. После установки теплого пола можно укладывать линолеум, следуя инструкциям производителя.

Важно помнить, что установка инфракрасного теплого пола должна проводиться квалифицированным специалистом, чтобы избежать ошибок и повреждений при монтаже и эксплуатации.

Видео. Подробно про монтаж инфракрасного теплого пола

Добавить комментарий

2024 © RiStroy Дизайн. Строительство. Ремонт. Дача
