Монтаж систем отвода дождевой воды с кровли — выбор и установка своими руками
Водосливные системы, также известные как водосливы, водоотводы или водостоки, представляют собой специальные инженерные сооружения, предназначенные для эффективного удаления дождевых и талых вод с поверхности крыши зданий. Эти конструкции обладают огромной значимостью, поскольку они не только сокращают негативное воздействие влаги на составляющие кровли элементы, но и обеспечивают отвод дождевой воды с крыши, предотвращая попадание её к фундаментам.

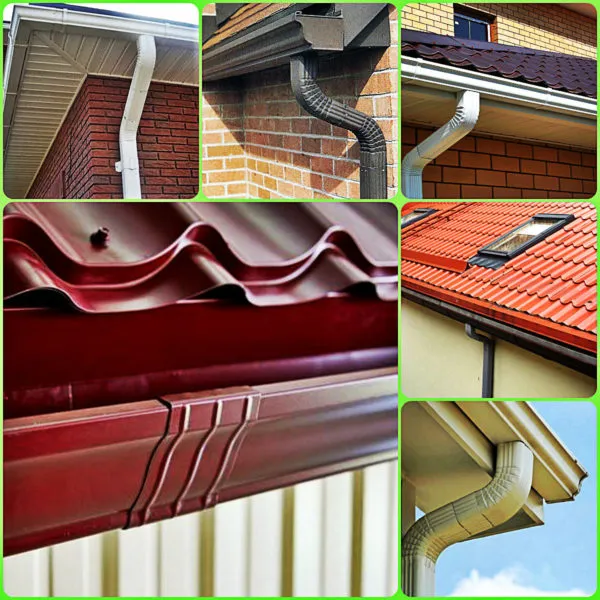

Водосливные системы для кровли
Содержание статьи
- Виды систем по материалам изготовления
- Элементы водосливной системы
- 2.1 Полукруглый желоб
- 2.2 Соединитель желоба
- 2.3 Заглушка желоба
- 2.4 Углы желоба
- 2.5 Воронка желоба
- 2.6 Воронка для сбора воды
- 2.7 Крепежные крюки
- 2.8 Круглая сливная труба
- 2.9 Тройник для круглой трубы
- 2.10 Колено трубы
- 2.11 Колено стока
- 2.12 Кронштейны для фиксации трубы к фасадным стенам
- 2.13 Соединители для труб
- 2.14 Цены на водостоки
- Расчет водосливных систем
- Пошаговая инструкция расчета и монтажа
- Практические советы по выбору водосливных систем
Виды систем по материалам изготовления
В настоящее время для изготовления конструкции используются несколько совершенно разных материалов, каждый из них имеет свои сильные и слабые стороны.
| Вид водосливной системы | Краткое техническое описание |
|---|---|
|
Металлические стальные |
Традиционные, лет тридцать тому назад это были единственные системы. Изготавливаются из листовой конструкционной стали, для защиты внешних поверхностей от коррозионных процессов применяется оцинкование. Процесс покрытия цинком выполняется в специальных гальванических ваннах, что обеспечивает одинаковую толщину слоя и прочное его сцепление с основанием. Толщина цинка не менее 20 мкм, наплывы и пропуски отсутствуют. Недостатки – устаревший дизайн. Преимущества – длительный срок эксплуатации и самая низкая цена из всех систем. В последнее время можно встретить металлические водосливы с окрашенными полимерными красками внешними поверхностями. Это более дорогие системы, имеют различные цветовые решения и существенно увеличенный срок эксплуатации. Лицевая поверхность имеет несколько защитных слоев: цинковый, конверсионный, грунтовочный и внешний декоративный. Внешний слой – современные устойчивые износостойкие модифицированные полимеры. Преимущества таких систем – значительно увеличенный срок эксплуатации. Недостатки – довольно высокая стоимость. |
|

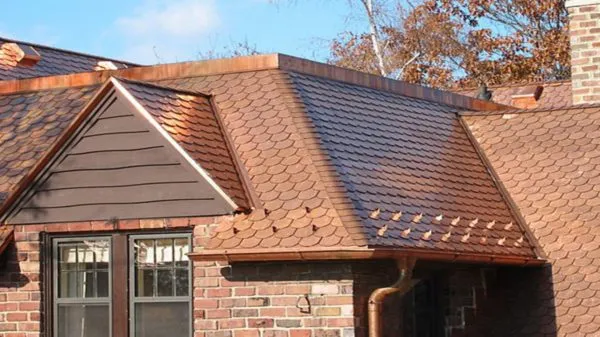

Медные |
Самые дорогие и тяжелые водосливы, это два главных недостатка. Имеют престижный внешний вид и длительный срок эксплуатации, некоторые соединения для герметичности и надежности пропаиваются. Со временем медь покрывается патиной и больше не окисляется. Патина придает водостокам благородный вид. Медные системы изготавливаются по индивидуальному заказу. |
|
Алюминиевые |
Имеют практически неограниченный срок пользования, при контакте с кислотами на поверхности образуется защитная пленка, полностью предупреждающая дальнейшую коррозию. Это главное преимущество алюминиевых водосливных систем. Недостатки – относительно высокая цена, по стоимости эти системы дешевле только медных. |
|
Пластиковые |
В последнее время самые распространенные системы. Имеют много цветовых решений, отдельные элементы с различной геометрией, что позволяет создавать широкую линейку вариантов дизайна. По цене немного дороже металлических оцинкованных, но дешевле всех остальных. Это преимущества систем. Недостатки – самые низкие показатели физической прочности. Если при резких ударных механических нагрузках металлические элементы деформируются и не теряют функциональности, то пластиковые при превышении критических усилий трескаются и требуют полной замены. Несмотря на использование во время изготовления пластиков различных модификаторов, по физическим параметрам они намного уступают металлам. |
Элементы водосливной системы
Водостоки изготавливают различные компании, каждая из них вносит свои небольшие изменения в конструкцию элементов. Но принципиальной разницы между ними нет, все они выполняют одни и те же функции, отличаются только внешним видом, материалом изготовления и размерами.

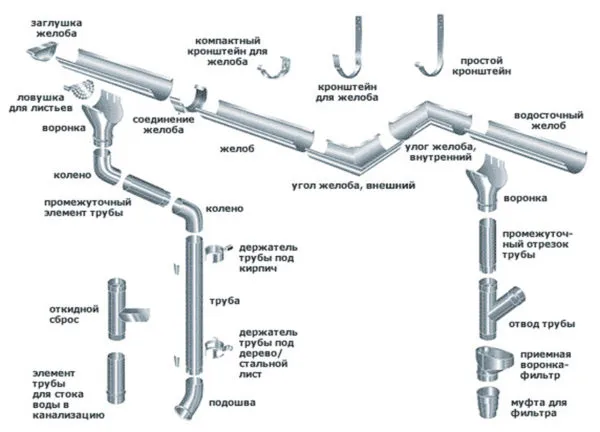

Из каких стандартных элементов состоят водосливные системы

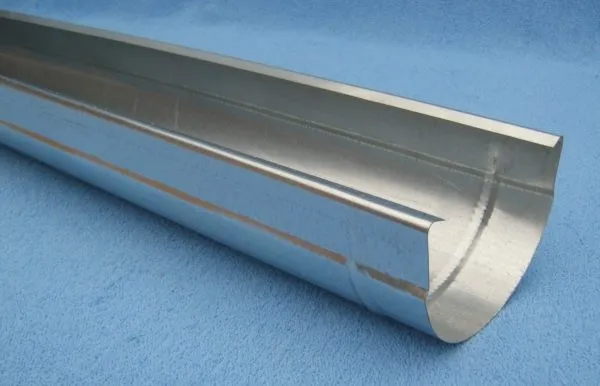

Полукруглый желоб
Собирает воду с периметра скатов кровли и направляет ее к одной или нескольким трубам. Имеет различные размеры, стандартная длина три метра. Расстояние между кронштейнами крепления (крюками) выбирается в каждом случае индивидуально и зависит от материала изготовления желоба, толщины карнизных досок, максимальной высоты снежного покрова в данной местности.
Желоб полукруглый
Соединитель желоба
Назначение – обеспечение герметичного соединения двух желобов в единую линию, имеет различные защелки и фиксаторы. Для герметизации используется специальный резиновый уплотнитель. Очень важный элемент, если он не отвечает требованиям по качеству, то в местах соединения обязательно появятся протечки. Талая и дождевая вода будет попадать на фасадные стены и заметно ухудшать их внешний вид.

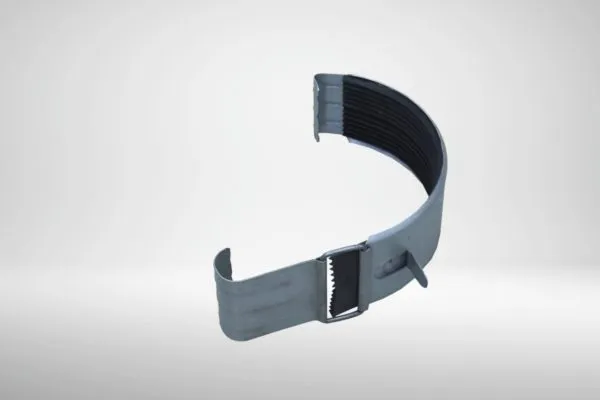

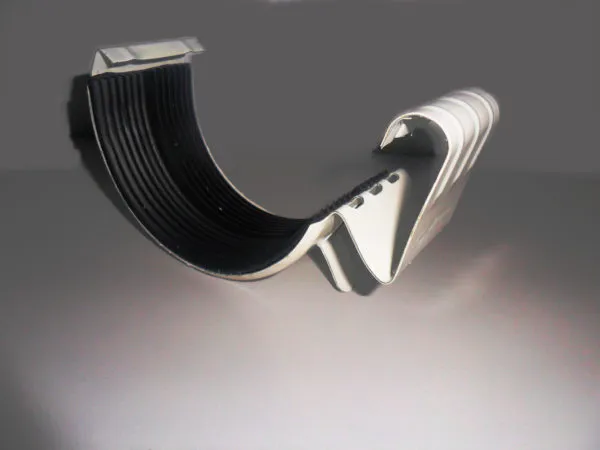

Соединитель желоба для водосточной системы
Максимальные нагрузки на соединитель появляются весной, когда в результате смены температуры с плюсовой на минусовую и наоборот в желобах может намерзать лед. Он имеет большой вес, если соединители некачественные, то в этих местах система прогнется, появятся протечки.
Соединитель с резиновым уплотнителем
Заглушка желоба
Монтируется на открытом торце желоба, имеет резиновую прокладку. Для предупреждения самовольного отсоединение имеются специальные защелки, заглушка обеспечивает надежную герметизацию соединения весь период эксплуатации водосливных систем. Конструкция заглушек в большинстве случаев универсальная, их можно монтировать как с левого, так и с правого края желоба.

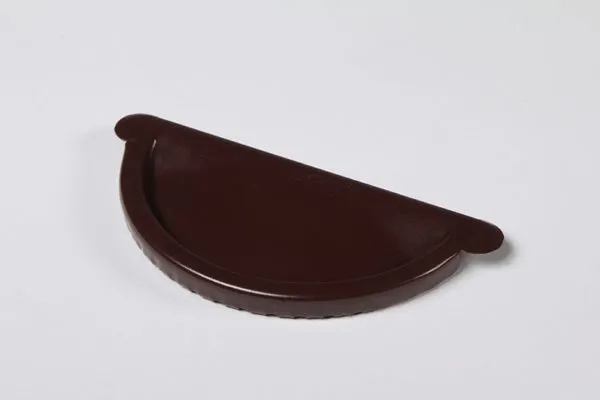

Заглушка к желобу

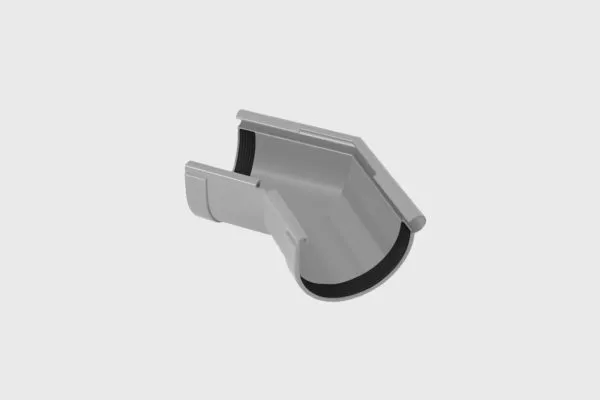

Углы желоба
Могут быть внутренними и внешними, под прямым углом или под иными углами острыми и тупыми. Применяются для изменения направления потока воды на сложных крышах, присоединяются к желобам специальными элементами.

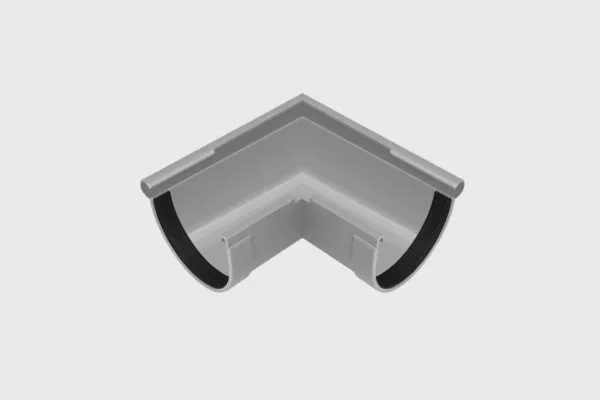

Угол желоба наружный (90 градусов)
Угол желоба наружный (135 градусов)

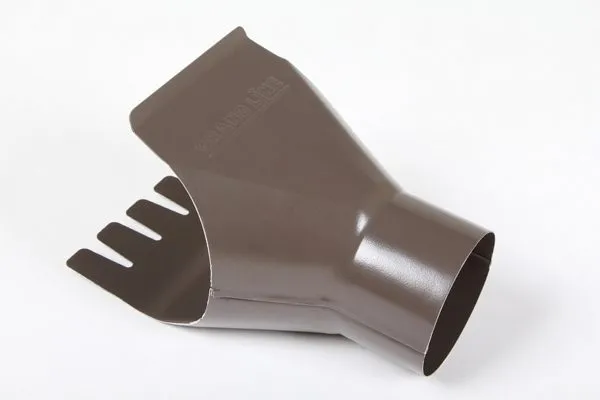

Воронка желоба
Переходной элемент, отводящий воду из горизонтальных желобов в вертикальные сливные трубы. Монтируется в любом необходимом месте желоба, перед установкой требуется специальная предварительная подготовка.
Воронка желоба

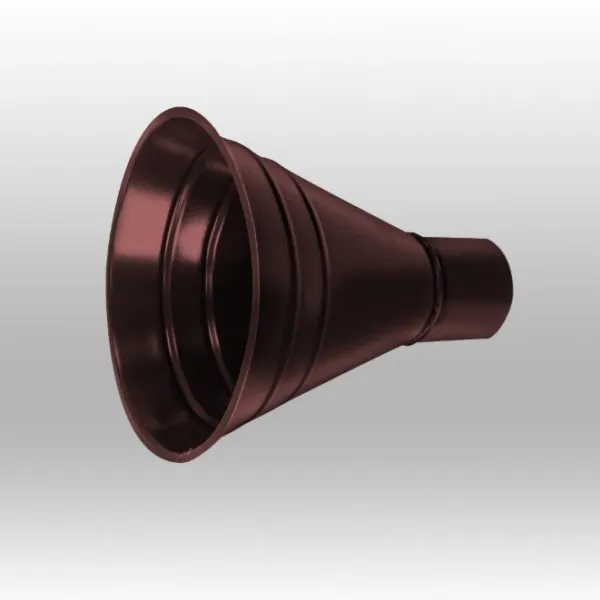

Воронка для сбора воды
Устанавливается в тех местах, где обычную водосливную систему по тем или иным причинам установиться не представляется возможным. Ее можно увидеть у ендов очень сложных по архитектурной форме крыш, к водосборной воронке сразу подключается сливная труба.
Воронка водосборная
Крепежные крюки
Могут быть длинными и короткими, регулируемыми и стандартными. Длинные крючки крепятся на крайней доске обрешетки и к карнизной доске. Обеспечивают большую надежность фиксации водосливной системы. Недостаток – элементы необходимо устанавливать до монтажа кровли. Поверхность металлических изделий покрывается прочными антикоррозионными покрытиями.

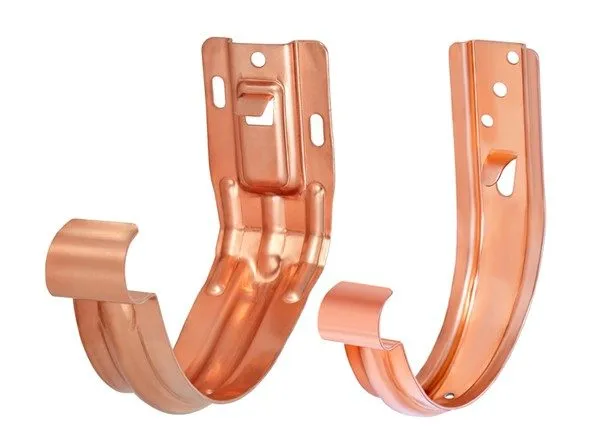

Крюк крепления желоба
Короткие крюки прикручиваются к вертикальной поверхности карнизной доски, такая особенность позволяет монтировать водосточную систему после полного покрытия крыши кровлей. Это не только ускоряет кровельные работы, но и повышает их качество. Кроме того, короткие крюки можно легко заменить в случае необходимости, увеличить или уменьшить угол наклона, что облегчает ремонтные работы водосливной системы. Длинные элементы приходится отпиливать болгаркой, делать это очень неудобно, велики риски повреждения скатов кровли и карнизной доски. Некоторые производители выпускают современные пластиковые короткие крюки с возможностью точной регулировки положения во время монтажа.

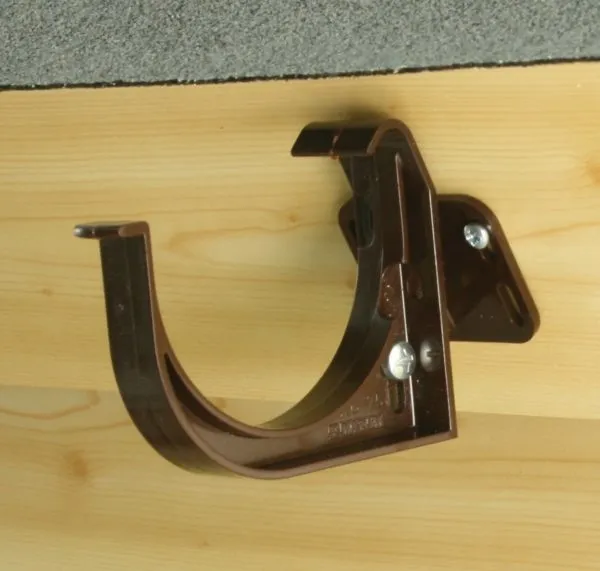

Кронштейн желоба регулируемый
Круглая сливная труба
Стандартная длина 3 м, диаметр подбирается в зависимости от максимального количества воды. Труба предназначена для вертикального стока воды, внутренняя гладкая поверхность исключает образование на стенках твердого осадка. Твердые наслоения уменьшают пропускную способность элемента, желоба могут переполняться водой, излишки стекают по стенам. В результате на их поверхностях появляются некрасивые пятна, приходится ремонтировать внешнюю отделку стен.

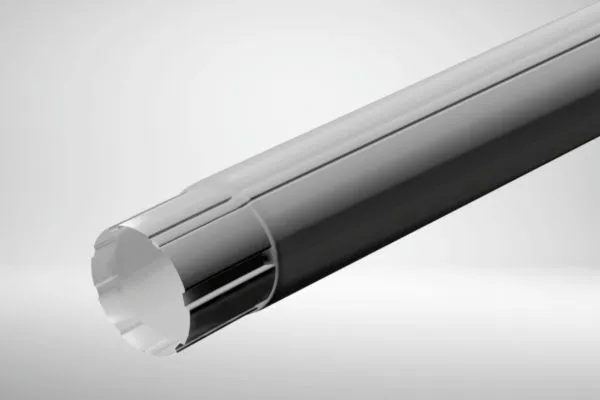

Водосточная труба круглая для водостока
Тройник для круглой трубы
Позволяет подключать к одному стоку несколько труб, что экономит общее количество материалов и улучшает внешний вид фасада зданий.

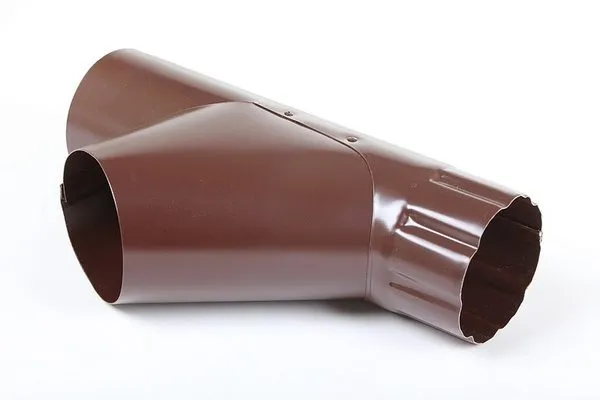

Тройник трубы

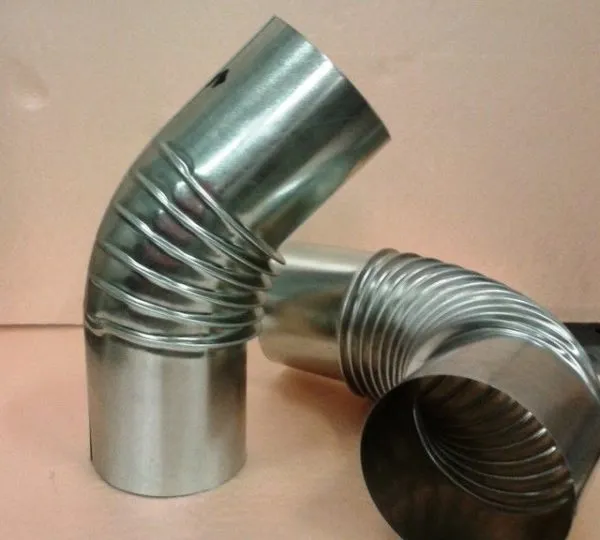

Колено трубы
Используется для обвода трубой архитектурных элементов строения. Имеет различные углы, обеспечивает герметичное соединение.
Колено водосточное
Колено стока

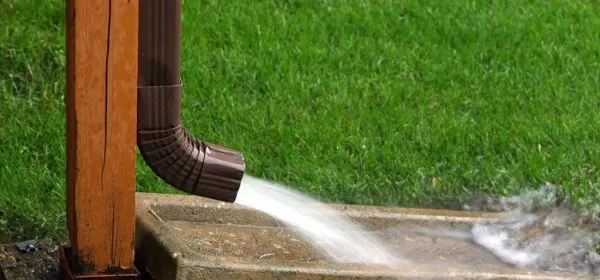

Устанавливается в нижней части вертикальной водосточной трубы. Отводит влагу от цоколя и фундамента здания
Колено стока

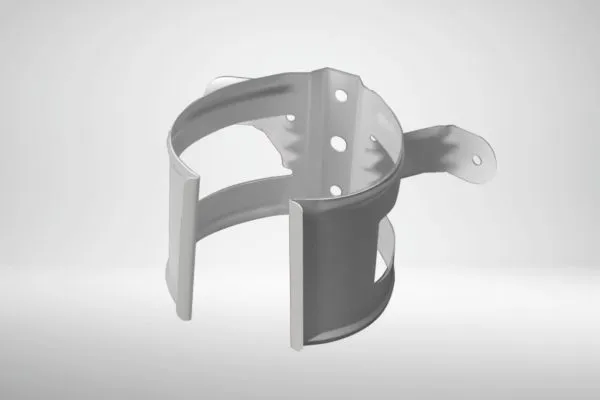

Кронштейны для фиксации трубы к фасадным стенам
Назначение – прочно удерживать вертикальные трубы на стенах строений, есть различные дизайнерские варианты изготовления. Но для всех кронштейнов существует несколько общих требований: быть как можно менее заметными и выдерживать все нагрузки на водосливные трубы.
Кронштейны для фиксации трубы к фасадным стенам

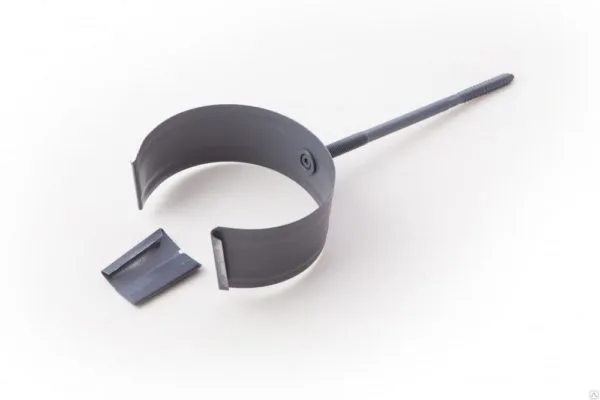

Держатель трубы

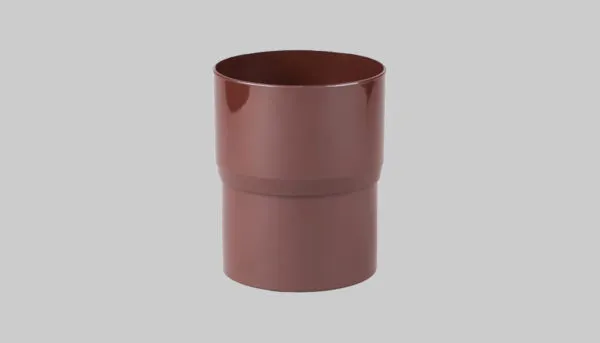

Соединители для труб
Используются для надежного соединения двух труб в одну систему. Применяются не во всех системах, некоторые производители предусматривают возможность соединения с помощью специальных конструкторских приспособлений, размещенных на торцах.
Соединитель водосточной трубы
Цены на водостоки
Водостоки
Расчет водосливных систем
Любая водосливная система для кровли будет эффективно справляться со своими задачами только тогда, когда выполняются два обязательных условия:
- Правильно рассчитываются элементы системы. Не имеет критического значения, из каких материалов сделан водосток: из пластика или металла. Зато очень важно выбрать для строения оптимальные технические параметры системы. Имеются в виду не только диаметры желобов и труб, но и количество поворотов, угольников, соединителей, заглушек и прочих доборных элементов. Отсутствие даже одного из них нарушает работоспособность всей системы, придется еще раз отправляться в магазин за покупкой.
Расчет водосточной системы
- Технически грамотная установка. По неизвестным причинам большинство строителей обращает внимание только на угол наклона желобов. Безусловно, это очень важный параметр, но далеко не единственный. Нужно смотреть еще и на расстояние между крюками и кромкой кровли, удаление желоба от карнизной доски. Эти значения увязываются с размерами и углом наклона скатов. Если расчеты сделать неправильно, то часть воды будет попадать не в желоба, а стекать мимо них. Какие негативные последствия появятся для фасадных стен – всем отлично известно.
Важно обращать внимание на расстояние между желобами
Пошаговая инструкция расчета и монтажа
Мы на практическом примере постараемся дать профессиональные советы по расчетам и установке системы.
Шаг 1. Подсчитайте метраж желобов, количество воронок, колен, муфт для желобов и труб, кронштейнов желобов, заглушек и держателей трубы. В самом низу трубы к ней крепится колено стока.
Расчет водосточной системы
Важно. Если вы выбираете кронштейны для желобов (крепежные крюки) с креплением к карнизной доске, то она должна быть окрашенной или закрытой декоративной металлической карнизной планкой. К пластиковым доскам крепить такого типа кронштейны нельзя. Дело в том, что саморезы прочно зафиксируют пластик, у него пропадет возможность немного смещаться во время тепловых расширений. Как следствие – появятся волны декоративной пластиковой доски.
Шаг 2. Посчитайте длину желобов. Для этого нужно замерить размеры всех скатов крыши, к которым будет монтироваться водосливная система. Мы уже упоминали, что длина этих элементов стандартная, она редко совпадает с длиной дома. Если у вас по длине не хватает 5–10 см стандартных желобов, то их можно немного растянуть в муфтах. Если длина дома больше стандартной длины на десять и более сантиметров, то придется покупать еще один длинный желоб, никуда не деться, это сложности любого строительства, без отходов не обойтись.
Необходимо заранее посчитать количество элементов водосточной системы
Шаг 3. Определитесь с количеством заглушек. При этом имейте в виду, что не все производители изготавливают универсальные заглушки. Если выбранная вами система водослива от таких производителей, то отдельно следует покупать левые и правые заглушки.

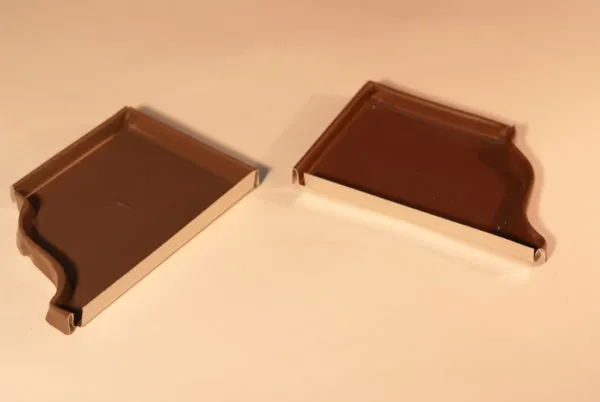

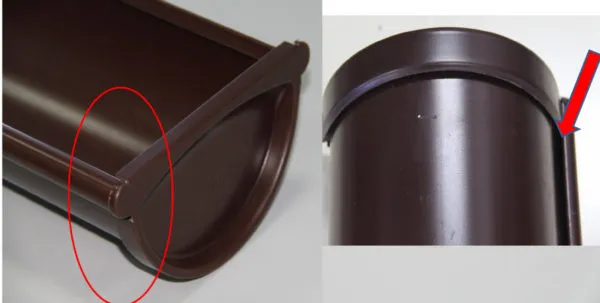

Для некоторых желобов не подходят универсальные заглушки
Заглушка желоба универсальная
Шаг 4. Подсчитайте количество воронок и колен к ним. Их рекомендуется устанавливать на каждом повороте желобов. Если скат ровный, но длинный, то воронки нужно предусматривать на расстоянии примерно 9 м друг от друга. Как правило, к каждой воронке подключается отдельная труба, внизу должен быть специальный отвод дождевой воды от фундамента дома.
Водосборная воронка с коленом
Крепление воронки водосточной трубы
Практический совет. В некоторых случаях несколько вертикальных труб могут подключаться к одной, делается это с целью экономии финансовых средств и для улучшения внешнего вида здания. Если у вас такая ситуация, то нужно купить соответствующее количество тройников для соединения труб.
Шаг 5. Определитесь с количеством кронштейнов. Очень важный момент для водосточных систем. Неопытные застройщики часто делают ошибку и покупают меньшее количество крепежных элементов, чем советуют производители. Надо помнить, что для пластиковых водоотводов расстояние между кронштейнами не может быть более 60 см, для металлических более 1 м.
Важно выбрать тип кронштейнов и рассчитать количество
Какую ошибку допускают строители? Они берут пластиковый желоб в руки и на глаз определяют, что при расстоянии между кронштейнами примерно один метр он не прогибается, соответственно, увеличивают шаг между этими крепежными элементами. Действительно, первые несколько месяцев после монтажа желоба ровные, никаких проблем нет. Зато потом летом солнце их нагреет, и они провиснут под своим весом. А зимой из-за большого количества снега и льда есть риски полной поломки системы. Не нужно экономить время и деньги, копеечная экономия может стать причиной больших финансовых потерь.
Кронштейны крепят с определенным шагом, оптимальным для исключения прогиба желоба
На один пластиковый желоб стандартной длины три метра нужно покупать не менее шести кронштейнов, а для двух понадобится одна соединительная муфта.
Шаг 6. Попробуйте на земле понять принцип крепления отдельных элементов в единую систему. Это намного облегчит дальнейший монтаж и предупредит появления обидных ошибок. Различные сливные системы имеют некоторые особенности фиксации отдельных элементов, разобраться с ними можно при помощи инструкции. Но есть одно общее правило – если для соединения отдельных элементов следует прилагать чрезмерные усилия, то что-то делается неправильно. Особенно это важно для пластиковых систем, этот материал физически не может выдерживать длительные чрезмерные нагрузки.

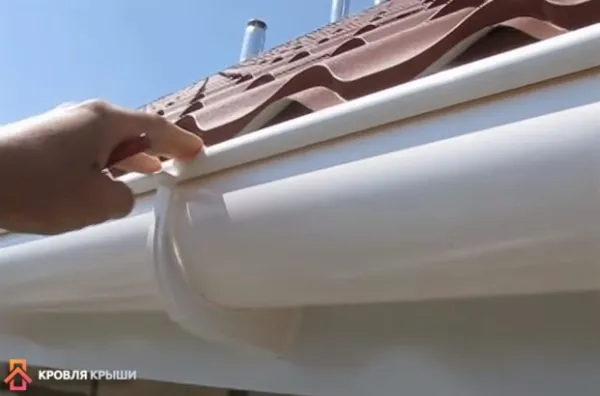

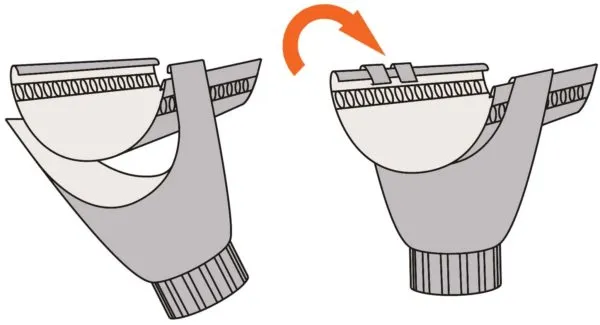

Соединение желоба и кронштейна

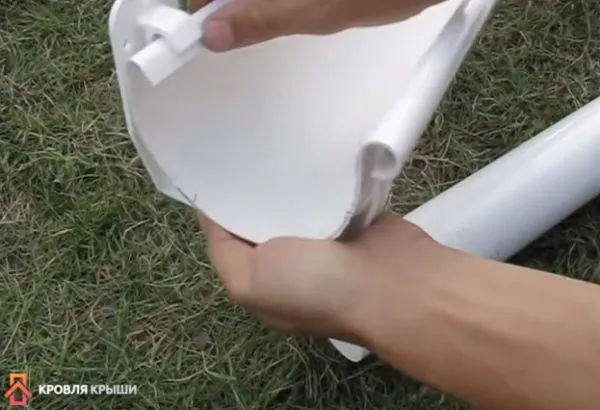

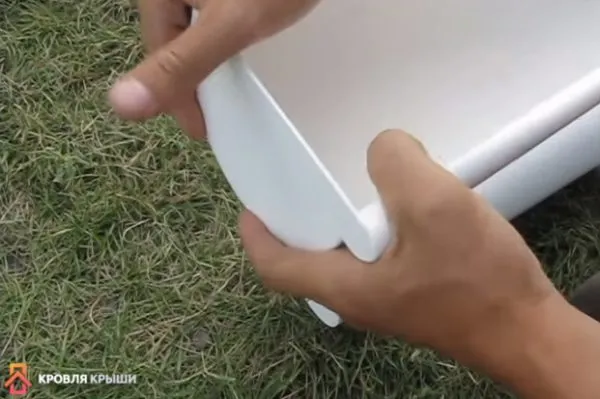

Соединение желоба и заглушки
Помните, что на большой высоте намного сложнее собирать водосливную систему, чем на земле, вникайте во все нюансы.
Установка водослива
Цены на популярные модели шуруповертов
Шуруповерты
Монтаж необходимо делать с учетом всех замечаний к системам. Как делается монтаж, если кронштейны фиксируются к карнизной доске?
Важно. Обращаем внимание, не к карнизной планке, а именно к доске. Если есть декоративная планка, то она должна закрывать доску, а не висеть в воздухе. Для таких крыш нужно покупать крюки, которые крепятся к стропильным ногам или крайним доскам обрешетки. Крюки фиксируются до начала кровельных работ.
Шаг 1. Сделайте разметку мест фиксации кронштейнов. Наклон желоба должен составлять не менее 3 мм на погонный метр, в противном случае вода застаивается в системе, пластик прогибается, в желобах быстро накапливается грязь, появляются протечки. Но и слишком большой уклон делать не надо. Почему? Потому что очень большой уклон желоба становится причиной того, что он очень удаляется от края ската кровли, с крыши вода попадает не в систему, а спокойно пролетает мимо. Потом придется переделывать крепление желобов.
Мы советуем по краям доски прибить гвозди и натянуть веревку. Перепад по высоте на крыше длиной 9 м должен быть в пределах 30 мм. Это значит, что первый желоб должен немного заходить в кровельное покрытие, а последний удалиться от него примерно на 1,5 см. На длинных крышах разброс по высоте намного больше, возникают вышеописанные проблемы. Для их ликвидации устанавливается промежуточная воронка, а желоба имеют уклон в две стороны.
Для наглядности желательно приложить желоба к доске и проконтролировать их фактическое положение по отношению к краю ската.

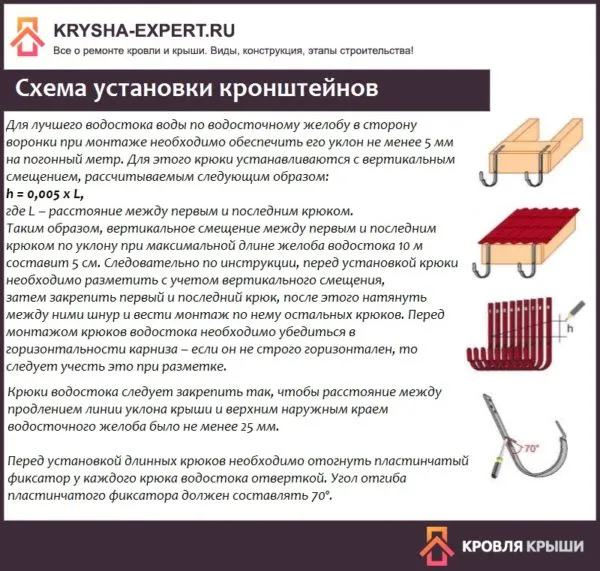

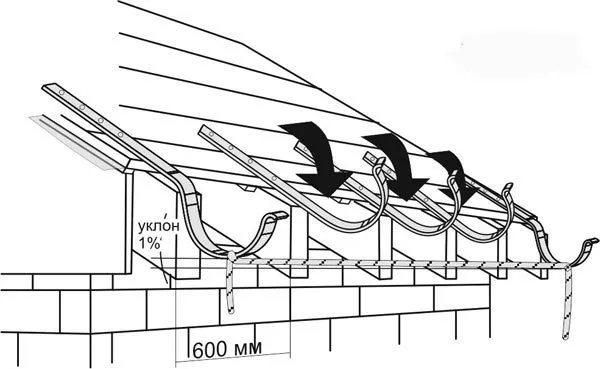

Схема установки кронштейнов
Шаг 2. После проверки и корректировки прибейте кронштейны. Фиксируются они обыкновенными кровельными саморезами.

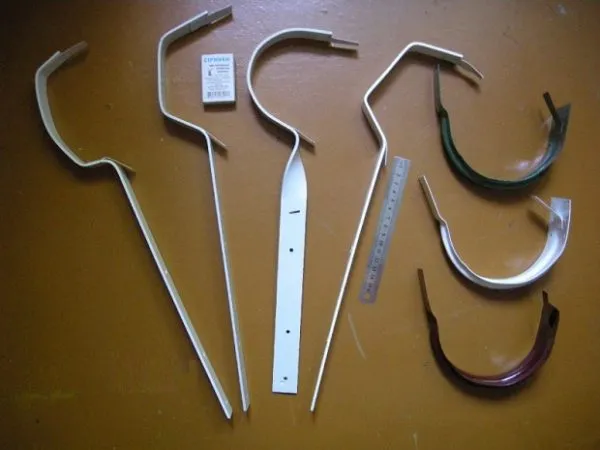

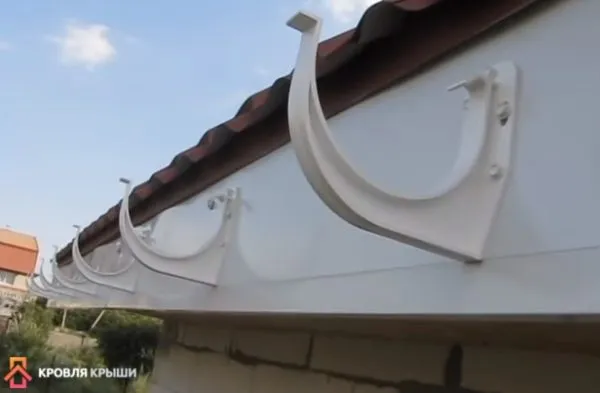

Кронштейны для желоба

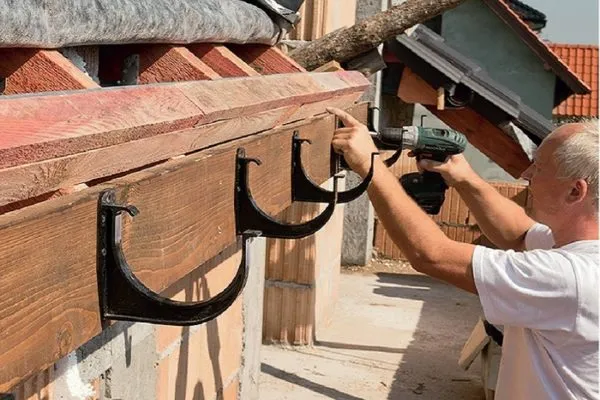

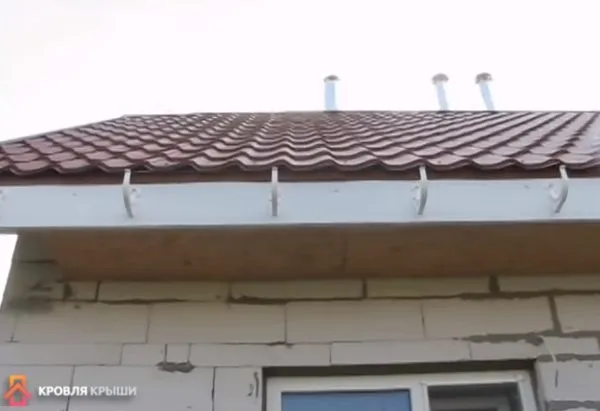

Фото — фиксация кронштейнов

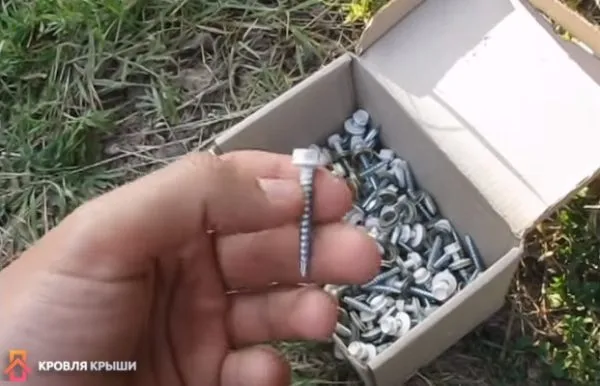

Крепление выполняется кровельными саморезами
Шаг 3. Устанавливайте на место желоба и муфты. Лучше подготовить элемент, к которому будет присоединена воронка, на земле. Прорежьте отверстие и установите воронку. Иногда во время защелкивания желобов кронштейны немного смещаются, это не страшно. После окончания монтажа они выставляются на место.

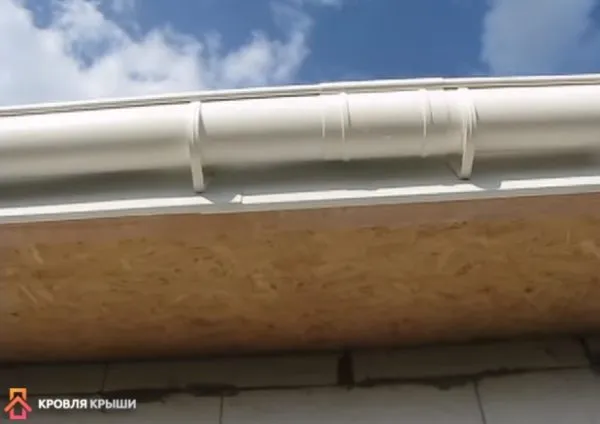

Установка желоба

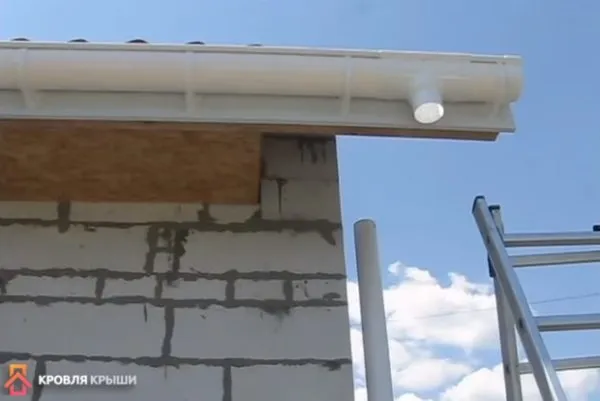

На фото показан собранный желоб с воронкой
На этом монтаж желобов закончен, можно начинать устанавливать вертикальные трубы. Место их монтажа должно быть известно предварительно. Устанавливайте кронштейны по очереди, но сильно их не фиксируйте.

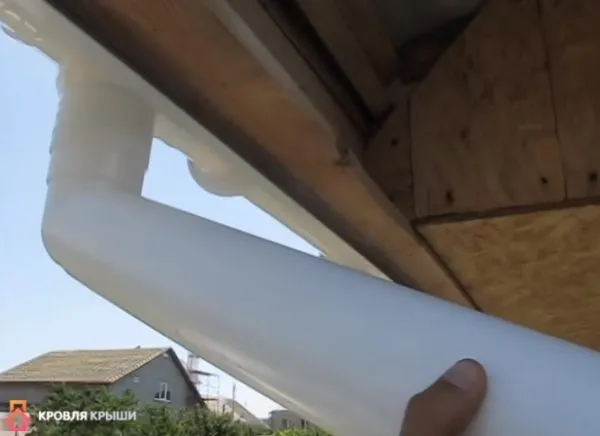

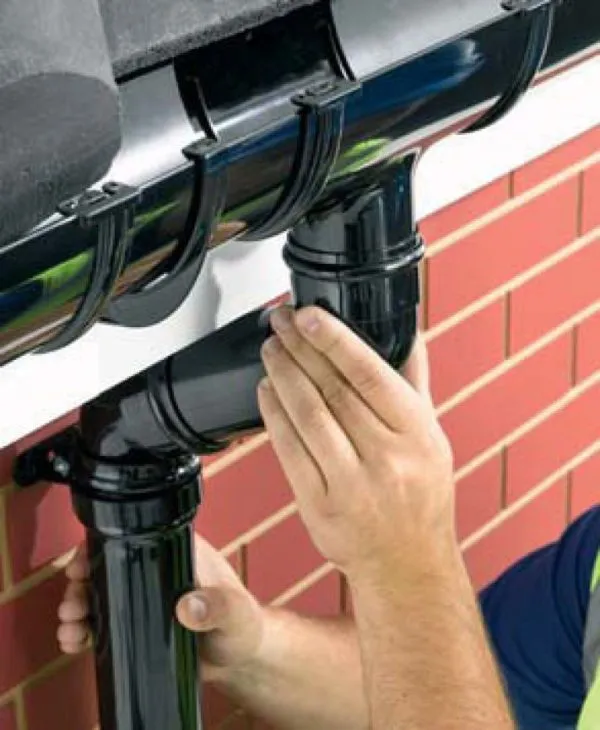

Присоединение трубы (колена) к воронке

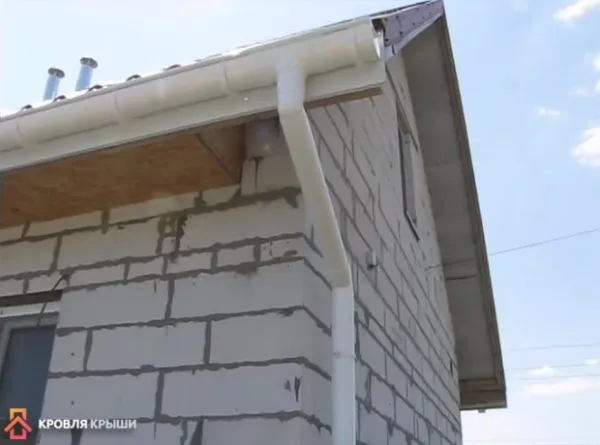

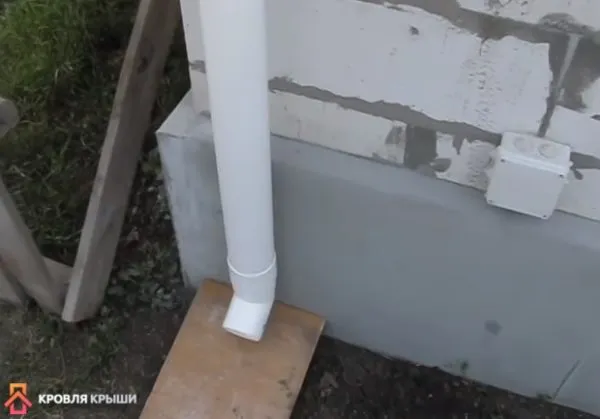

Зафиксирована вертикальная труба, подключено нижнее колено
Важно. Проверьте, чтобы все кронштейны располагались строго в одной плоскости, они не должны изгибать трубу, а только ее удерживать.
Внешний вид водосточной системы
Дождевую воду можно отводить за отмостки, собирать в емкость или подключать к существующей канализации.

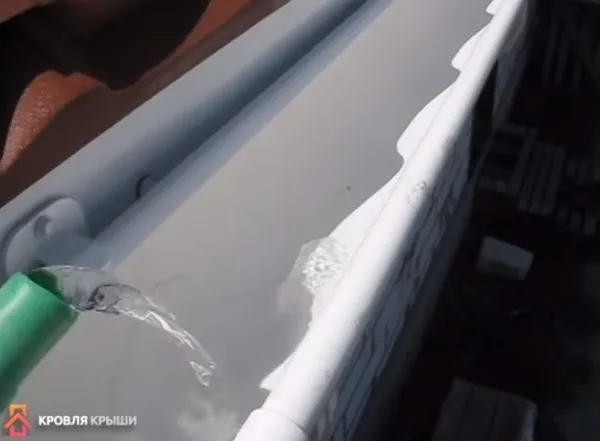

Налейте на кровлю воду и проверьте функциональности системы. Воду надо лить не в желоб, а на кровлю, так одновременно можно проверить правильность расстояния между краем ската и желобом и правильность сборки элементов системы.
В процессе проверки работоспособности нужно лить воду на кровлю, а не в сам желоб
Практические советы по выбору водосливных систем
- Выбор водосточной системы желательно делать на этапе проектирования крыши. Дело в том, что для некоторых систем нужно специально подготавливать обрешетку. Это касается не только элементов самой водосточной системы, но и снегозадержателей. Кроме того, надо иметь в виду, что диаметр водостоков должен соответствовать максимальному количеству воды, набор доборных элементов отвечать архитектурным особенностям крыши. От этих факторов зависит количество и расположение вертикальных труб, методы их подключения. Опытные кровельщики подбирают диметр вертикальных труб из расчета 1 см2 их сечения на 1 м2 площади подключенных скатов.

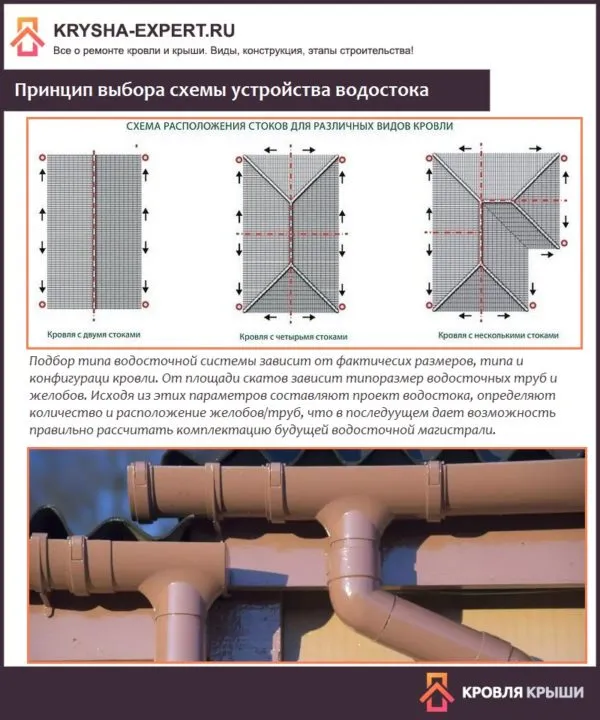

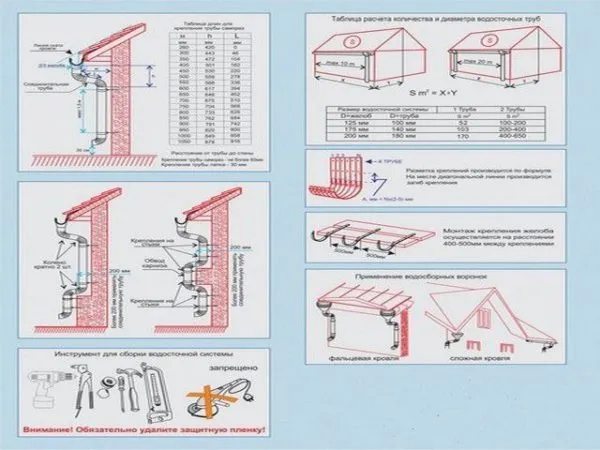

Принцип выбора схемы устройства водостока
- Во время покупки товара обязательно следует проверить сертификат качества, особенно это касается пластиковых водостоков. Дело в том, что некоторые недобросовестные компании используют для их изготовления не первичный, а вторичный полиэтилен. Вторичный полиэтилен получают после переработки старых пластиковых изделий, а они потеряли свои первоначальные характеристики. Межмолекулярные связи нарушились, ультрафиолетовые лучи очень негативно воздействуют на пластик. Материал непластичен, боится не только динамических, но и статических нагрузок.

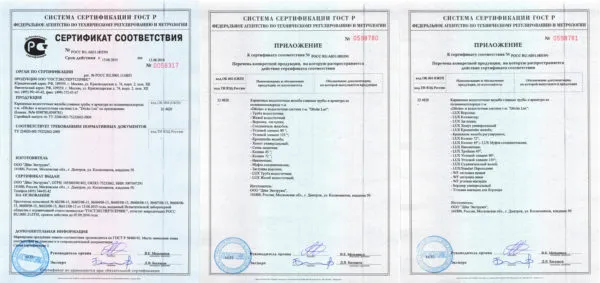

Сертификат на водосточную систему, пример
- Тип кровли не влияет на выбор системы, можно без проблем подобрать пластиковую или металлическую конструкцию под натуральную штучную черепицу или профилированные листы.
желательно выбирать варианты водосточной системы и кровли с одинаковым сроком службы
Видео – Расчет и монтаж водосточной системы
Как называется система слива дождевой воды?
Система, которая используется для сбора и слива дождевой воды, называется дренажной системой. Дренажная система включает в себя несколько компонентов, включая желоба для сбора дождевой воды с крыши здания, трубы для транспортировки воды, фильтры для очистки воды от мусора и других загрязнений, а также емкости для сбора и хранения дождевой воды. В зависимости от конкретных условий и потребностей, дренажная система может быть простой или более сложной, включая различные технологии для очистки воды и управления ее потоком.
