На какую глубину укладывать канализационную трубу в частном доме — схема и рекомендации

Перед тем как приступить к установке канализационных труб в частном здании, таком как, например, коттедж, необходимо разработать планы планировки и создать схему укладки.

Такие материалы помогут грамотно установить сантехнические изделия, рассчитать правильный наклон труб и составить смету материалов, необходимых для работы.

Система, созданная по чертежам, будет работать без поломок, а если произойдет засор, его можно быстро устранить.

Статья написана специально для тех, кто занимается строительством и монтажом канализации. Строители смогут, базируясь на приведенный ниже текст, составить схему прокладки канализации для индивидуального дома. Приведены примеры расчета наружной и внутренней системы установки канализационных труб.

Мастера смогут рассчитать, на какую глубину закапывать канализационную трубу. Можно будет рассчитать необходимые расходные материалы для монтажа автономной канализационной системы, прокладываемой самостоятельно как в помещении, так и вокруг дома.

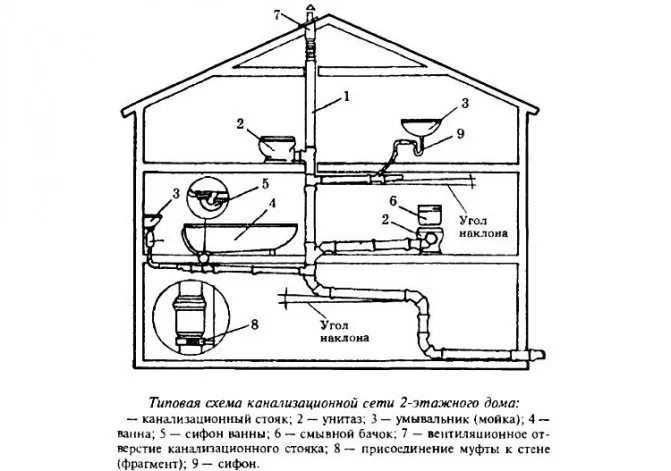

Внутренняя схема

Разработку схемы нужно начинать с самого далекого сантехнического прибора, устанавливаемого на последнем этаже. Проводимые горизонтальные линии должны обязательно приходить к стояку. Чтобы сэкономить материалы для работы, сантехнические устройства располагают на разных этажах, но выдерживая при этом одну вертикаль.

В состав домашней канализации входит:

• Гидрозатвор, защищающий помещение от попадания неприятных запахов;
• Трубы, через которые стоки попадают в наружную систему;
• Колени;
• Тройники;
• Хомуты, поддерживающие трубы и создающие определенный уклон;
• Центральный стояк

Очень важно при установке канализации, следить за переходом труб. Он не должен переходить от большего диаметра к меньшему. Чтобы учесть такой нюанс, нужно туалет на планировке устанавливать на самом близком расстоянии от стояка.

В чертеж внутренней системы входит несколько очень важных параметров:

• Количество этажей;
• Подвал;
• Количество сантехнических приборов;
• Число квартир.

Схема должна вычерчиваться в определенном масштабе. Это поможет быстро понять разводку труб, когда нужно будет определить неполадки в случае возникновения аварийной ситуации.

Какими СНиП и СП пользоваться?

• СНиП III-42-80;
• СНиП 2.05.06-85;
• СНиП 3.05.04-85;
• СП 34-112-97.

В этих документах перечислены все условия для расчетов, приводятся данные по типам грунта, видам труб и трубопроводов, написаны формулы, по которым вычисляются оптимальные параметры котлованов. Ориентируясь на нормы, вы все рассчитаете правильно, без ошибок.

Внешняя линия

Для установки канализации индивидуального дома необходимо чертеж схемы выполнять с учетом окружающего ландшафта. Профессионалы рекомендуют септик располагать как можно ниже, а трубы должны иметь небольшой уклон.

Чтобы определить, какую именно очистную систему нужно взять за основу, на какую глубину будут залегать трубы, необходимо обратить внимание на следующие факторы:

• Грунтовые воды;
• Вид грунта;
• Глубина промерзания.

Строительство наружной канализации обычно начинается с прокладки трубопровода от фундамента. Стоки должны отводиться по направлению к сделанной выгребной яме. Любой поворот трубы должен оборудоваться специальной ревизией, в виде переходника, снабженного крышкой. Через нее можно будет легко устранить заcор.

На внешней стороне монтируют ревизионный колодец, устанавливают вентиляционный зонт.

Выход вентиляционных труб осуществляется через стояк с установленной фановой трубой. Так как в ней всегда будет очень сильный неприятный запах, такая труба должна устанавливаться как можно дальше от окон или рядом с дымарем.

Запрещается фановую трубу объединять с обыкновенной вентиляционной шахтой. Зонт можно заменить особым вакуумным клапаном, устанавливаемым вверху стояка. Помните, что к обратному клапану он не имеет никакого отношения.

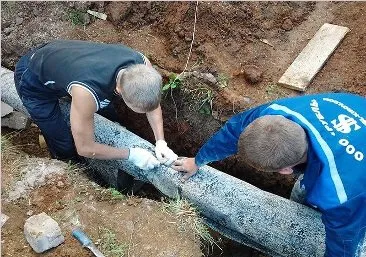

Как копать траншею под водопровод

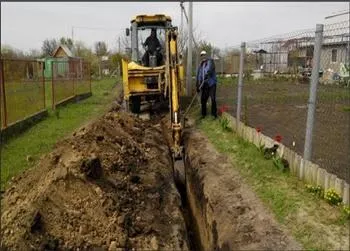

Для проходки канав глубиной <1 м применяют малогабаритную технику — мотоблоки с навесными режущими насадками. Ширина щели под размещение трубопровода в результате оказывается равной 15-20 см.

В интервале слоев 1-2 м используют более мощное навесное оборудование на трактор — бар, представляющий собой ленточный или цепной механизм с ковшами, армированными твердосплавными зубками. С помощью баровой машины формируют канаву с отвесными стенками шириной 30 см в твердых, мерзлых породах.

Траншеи для укладки труб в почву на глубину ≥2 м копают экскаваторами с узким ковшом: ширина рва получается 50 см. Если канава проходится вручную, необходимо соблюдать меры безопасности от возможного обвала стенок.

Основные правила при сооружении рва:

1. Ширина дна по СНиП — ≥70 см. Практически требование часто нарушается: в целях сокращения объемов вынимаемого грунта полотно зауживают до 50 см.
2. Масса земли, извлеченная из недр, размещается на расстоянии 2-3 м от границ выемки, чтобы под ее тяжестью не обрушились стенки выработки.
3. Откосы канавы оставляют вертикальными в грунтах: глинистых — до глубины 1,5 м, особо плотных — 2,0 м. В остальных случаях при таком заглублении стенки траншеи выполаживают до естественного угла откоса горной породы.

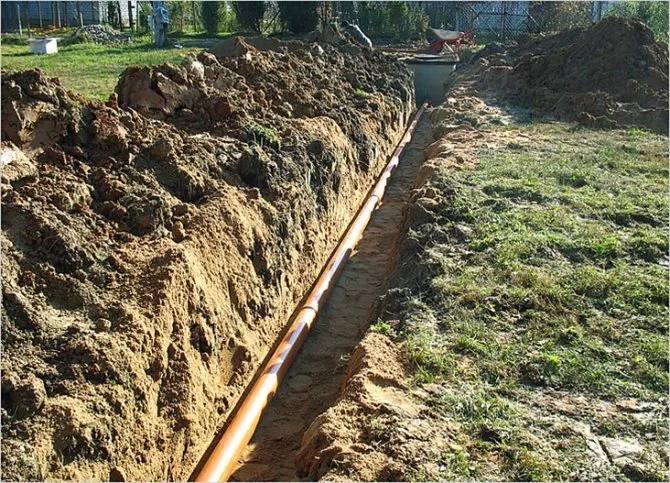

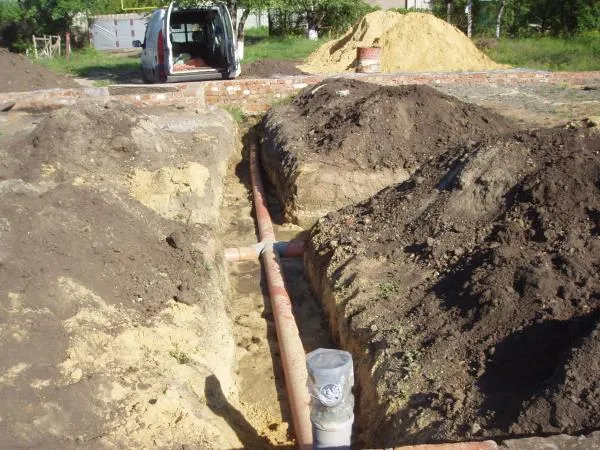

По дну канавы отсыпают песчано-гравийную подушку толщиной 15-20 см, утрамбовывают и смачивают водой. После укладывают и подсоединяют трубы, делают пробный пуск. При отсутствии протечек выработку засыпают ранее вынутым грунтом.

Виды резервуаров, их положительные и отрицательные стороны

Заключительной деталью системы считается резервуар, где проводится очистка. Если центральный коллектор, через который происходит забор водостоков, отсутствует, то применяются автономные установки.

Выгребная яма

Пожалуй, это наиболее дешевый вариант. Яму легко выкопать на нужном месте. Однако она не всегда может справиться со стоками в больших объемах. Грязь может стать источником неприятного запаха грунтовых вод.

Септик

Такую конструкцию можно выложить из кирпича и залить бетоном. Можно также установить стандартные железобетонные кольца. Если септик хорошо сделан, его можно будет эксплуатировать долгие годы, так как он отличается повышенной прочностью. Недостатком такой конструкции можно назвать долгий монтаж и большие финансовые вложения.

Автономная установка, промышленного типа

Безусловно, такая конструкция всегда стоит намного дороже, однако все затраты полностью покрываются благодаря быстрому возведению и очень высокому качеству. Такие установки будут работать очень долго практически без поломок.

Система биологической очистки

Про такую систему можно смело говорить «самая дорогая». Для ее работы необходимо подвести постоянное электрическое питание. Однако при этом она обладает большой производительностью и отличается высококачественной очисткой.

Видео описание

Подробнее о выборе труб для подземного водопровода расскажет видео:

Другие факторы

Существуют и объективные факторы, влияющие на расчёты. Например, глубина, на которой находится центральная труба водоснабжения, к которой планируется подключиться, или дно кессона над водяной скважиной.

Не стоит пренебрегать и такими параметрами, как количество выпадаемых в регионе осадков и уровень грунтовых вод. При их высоком стоянии может происходить всплывание труб, которое предотвращают засыпкой грунтом толщиной не менее 100 см или анкерным креплением трубопровода.

Следует учитывать и условия использования земли над водопроводной магистралью. Если над ней расположена пешеходная тропинка, автостоянка или другой объект, с которого зимой счищается снег, то почва в этом месте промерзать будет сильнее, чем под снеговым покровом.

Как выбирать место для приемника стоков, как рассчитать его параметры

Каким бы ни был вид приемника, его объем обязательно должен соответствовать трем суточным нормам, которые потребляют все жильцы дома.

Согласно установленным нормативам, один человек потребляет в сутки 200 литров. Поэтому объем приемника должен быть равен 600 литров. Если очистные сооружения имеют несколько соединенных резервуаров, общий объем будет равняться их суммарному выражению.

Выбор местонахождения приемника зависит от нескольких требований.

Нормативами также устанавливаются расстояния до особо важных объектов, они должны соответствовать принятым нормам:

• 50 метров – до трубы с питьевой водой;
• 5 метров – до дороги;
• 30 метров – до водохранилища;
• 5 метров – до жилого помещения.

На какую глубину должны закладываться канализационные трубы

Технологическими стандартами (СНиП) устанавливается определенная глубина заложения канализации в частном доме.

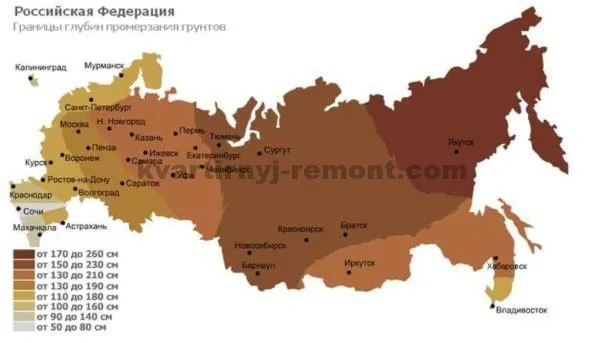

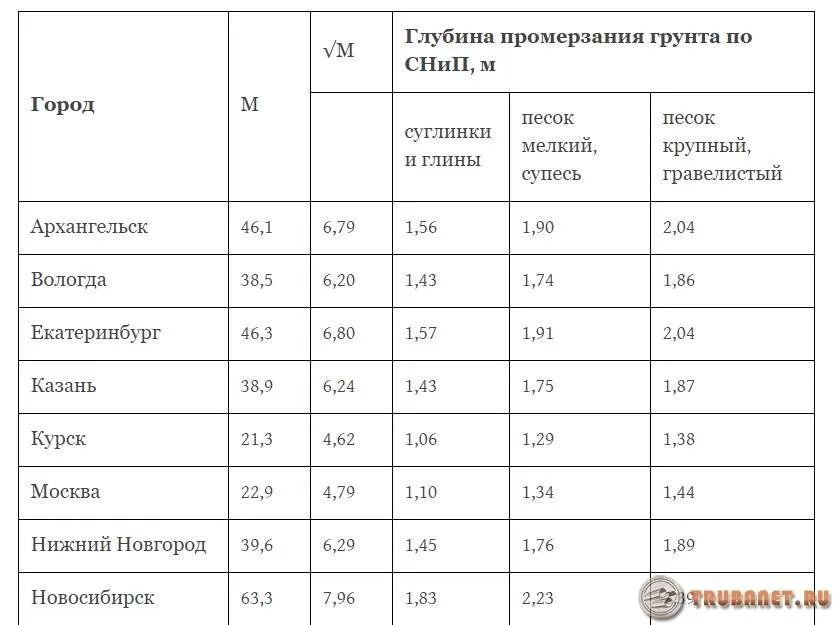

На ней показана глубина промерзания грунта в различных районах нашей страны. Скажем в Москве, глубина прокладки канализационной трубы должна быть не менее 1,4 м. Для Сочи это значение намного меньше — 0,8 метра.

Такие параметры взяты с учетом особенностей местности при промерзании грунта. Если установлены патрубки с сечением менее 500 мм, чем указаны на карте, нужно обязательно отнять от этой величины 0,3 метра. Когда требуется уложить канализационные трубы большого диаметра, глубина укладки должна быть уменьшена на 0,5 метра.

Какие факторы берутся во внимание в обязательном порядке

Определение глубины прокладывания труб системы канализации выполняется с поправкой на несколько параметров. Все они перечислены ниже:

• Климатическая отметка. Данная величина объективно отображает мощность систематического, ежегодного промерзания грунта. Приведенный показатель регламентируется СНиП 2.01.01.82;
• Технические качества материалов, применяемых при строительстве;
• Специфические особенности строения трубопровода, причем берутся во внимание как особенности самой конструкции, так и отличительные характеристики материала, из которого состоят элементы всей системы;
• Место, где расположен стык системы канализации непосредственно с коллектором или с септиком;
• Особенности рельефа данной местности, где будет заложена система канализации;
• Максимальная динамическая нагрузка, которая оказывает влияние на всю систему канализации (вдвойне актуально в том случае, если прокладка выполняется под автодорогой).

На какую глубину закладывается канализационная труба около дома

В стандартизованных нормативах указано, что патрубок, выходящий из помещения, необходимо располагать так, чтобы он возвышался над средней глубиной промерзания примерно на 30 см.

Глубина траншей должна превышать 70 см. Для средней полосы минимальная глубина заложения канализации должна достигать 50 см. Этого вполне достаточно, если рядом нет площадки, которую нужно очищать от снега, и отсутствует проезжая часть.

Для создания самотека ассенизационных стоков необходимо точно знать, какой уклон нужно создать для канализационной трубы, особенно в частном здании.

В принципе, можно поинтересоваться у соседей. Они хорошо знают, какая нужна глубина траншеи. Они уже проложили такие трубы и опробовали систему. Поэтому их данные будут самыми оптимальными, особенно для зимнего времени.

Если у вас возникают сомнения и сложности при проведении таких сантехнических работ, стоит обратиться к профессионалам. В таких компаниях работают высококлассные специалисты, имеющие большой опыт и соответствующие инструменты. Если нет навыков такой работы, то самостоятельные операции могут привести к порче материала и дополнительным денежным затратам.

Особенности рельефа местности

Глубина закладки труб системы канализации также в значительной степени зависит и от особенностей рельефа местности. При прокладывании канализации на более-менее ровном участке величина залегания не будет претерпевать сколь значимых изменений по всей длине трубопровода. При неровном рельефе система канализации в любой точке магистрали располагается ниже уровня промерзания.

В том случае, если ландшафт характеризуется ярко выраженными расхождениями в плане высоты, величина глубины прокладки труб канализационной системы определяется в зависимости от самой низкой точки ландшафта, которая только есть на участке. В данной ситуации утверждение, что чем выше в почву будут закладываться трубы, тем меньше затрат уйдет на материалы и земляные работы, в корне неверно. По причине того, что в результате выйдет нерациональная волнообразная конструкция магистрали. Для неровных ландшафтов целесообразно возведение прямого канализационного трубопровода, причем на неизменную глубину и с некоторым уклоном.

Рекомендация профессионала: в тех случаях, когда канализационная система располагается в местах передвижения автомобилей или больших скоплений людей, следует сделать поправку на динамическую нагрузку, оказываемую на трубопровод. В участках, где имеет место подобного рода нагрузка, укладка системы канализации должна выполняться закрытым способом. Альтернативный вариант – использование армированных гофрированных труб из полимеров.

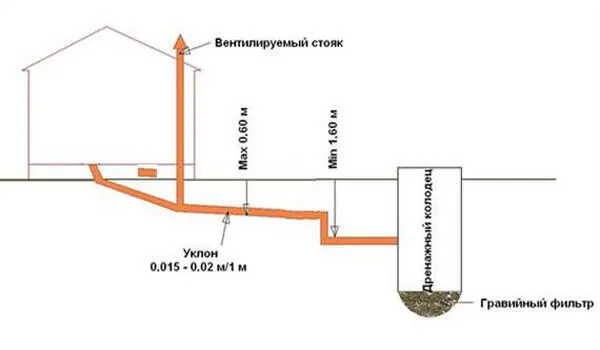

Глубина закладки и оптимальная величина наклона

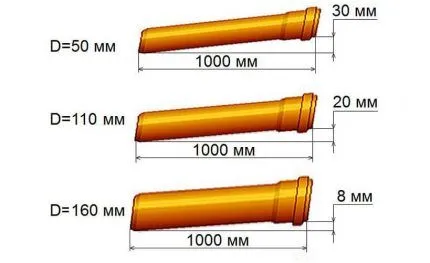

Для труб, у которых диаметр достигает 50 мм, СНиП рекомендует делать уклон равным 3 см из расчета на один метр укладки.

Если сечение трубы достигает 100 мм, то уклон можно уменьшить на один сантиметр. Чтобы канализация не засорялась, и не возникали возможные «зажиривания», уклон желательно увеличить примерно на полсантиметра на каждый метр разводки.

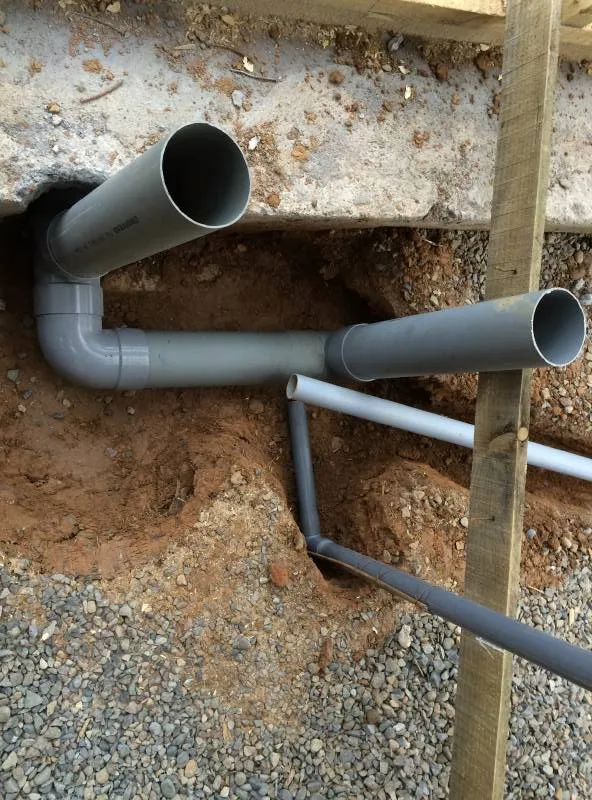

Такие же значения угла наклона выдерживаются во время прокладки труб на участке около дома. В фундаменте устанавливается гильза. Ее диаметр больше основной трубы на 15 см. Благодаря гильзе происходит переход к внешней канализации. Ее монтируют выше величины промерзания грунта на 30 см.

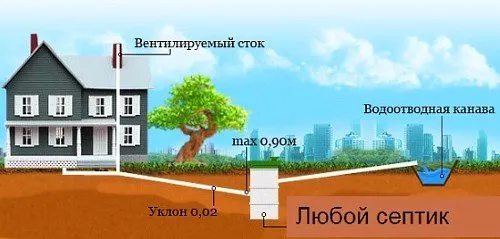

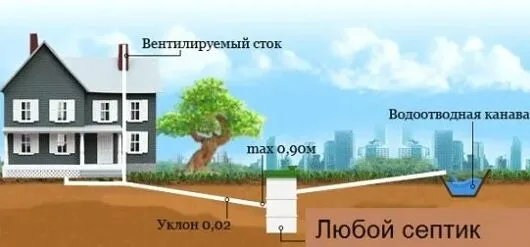

Затем роется траншея, обеспечивающая выхода к септику. Ее ориентировочная глубина должна быть не более одного метра.

Такие работы требуют дополнительных финансовых вложений, так как необходимо установить дополнительные бетонные кольца и особые гофрированные трубы высокой прочности. Они отлично выдерживают напор водостока, они не деформируются при большой массе грунта.

Обычная температура стока всегда больше чем в комнате, поэтому трубы не замерзают. Иногда их утепляют теплоизоляцией или прокладывают греющий кабель.

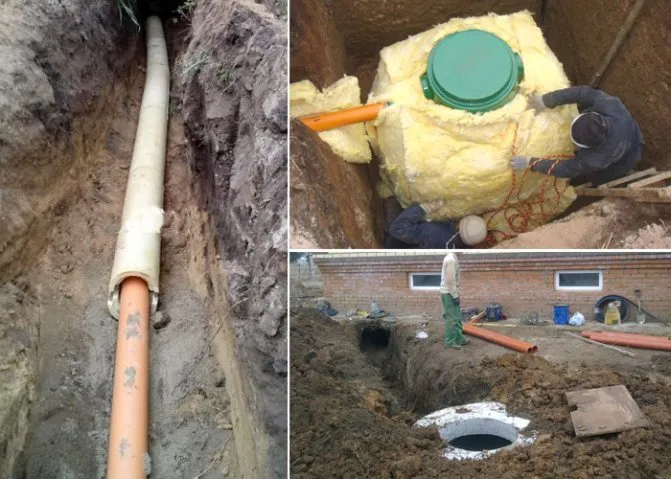

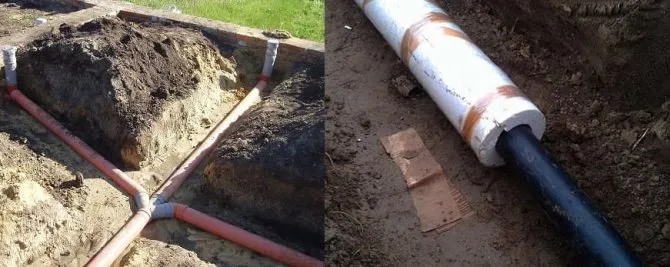

Утепление трубопровода

Утепление канализационной трубы позволяет предотвратить образование конденсата и наледи на внутренних стенках канала. Существует масса вариантов установки теплоизолятора, но наиболее эффективным и надежным считается использование формованного утеплителя (скорлупы). Могут быть применены и другие виды теплоизоляционных материалов:

• вспененный полиэтилен;
• жидкий пенополиуретан;
• пенопласт или пеноплекс.

Основное требование к материалу — полная непроницаемость и физическая устойчивость к воздействию влаги. Ошибкой будет применять минвату, сыпучие или рыхлые виды утеплителей, так как они не смогут образовать герметичную отсечку для воды, заполнившей траншею или лоток.

Необходимо помнить, чем больше глубина заложения канализационных труб, тем ближе будут располагаться грунтовые воды. Во время сезонного повышения их уровня труба может оказаться погруженной в воду, и, если вдруг ударит мороз, система неминуемо замерзнет. Поэтому, параллельно с установкой теплоизолятора следует обратить внимание и на гидроизоляцию системы.

Вам также может понравиться: Греющий кабель для канализационных труб: виды, достоинства, монтаж

Методика расчета глубины пролегания трубы, соединенной с накопительным резервуаром

Величина выходного отверстия трубы в помещении увеличивается на длину наружной магистрали, умноженная на коэффициент, величина которого подбирается по диаметру трубы:

• Д 50 мм – 0,03;
• Д 110 мм – 0,02;
• Д 160 мм – 0,008;
• Д 200 мм – 0,007;

Расчет проводится по формуле:

h2=h1+l*k+g,

h2 – глубина точки, откуда осуществляется выход и соединение с накопительным резервуаром;

h1 – величина выхода из помещения. Берется 1,4 м;

l – расстояние от фундамента до накопительного колодца. Обычно 10 метров.

k – коэффициент наклона канализационной трубы, всегда равен 0,02;

g – естественный уклон поверхности. Обычно не превышает 0,3 м.

h2=1,4+10*0,02+0,3=1,9 м.

По данным расчета создается канализационная траншея.

С чего начать работы

Составление схемы расположения системы водоснабжения объекта — начальная стадия строительства водопровода. На эскизе изображают в масштабе расположение ветвей водоводов, заполняют спецификацию оснастки — размеры труб, фитингов, соединительных и запорных устройств. В описательной части указывают тип и мощность горных пород, слагающих участок трассы, глубину заложения магистрали. Информация необходима для комплектации системы оборудованием, планирования земляных работ и проведения ремонта в будущем.

Практические действия:

1. Выровнять территорию в пределах строительной площадки, освободить от посторонних предметов.
2. Разметить трассу прокладываемых участков трубопровода. Для маршрута дом-скважина натягивают шнур по оси будущей траншеи. Чтобы шпагат не мешал копать, его проекцию дублируют обозначением на земле подручными предметами, после чего снимают.
3. Выкопать 2 шурфа сечением 100х100 см на расчетную глубину. Один около фундамента, другой — в месте примыкания канавы к оголовку скважины.
4. Оборудовать выходные отверстия от сооружений присоединительными устройствами. Для выполнения работ монтажник спускается в шурф.

Следующий этап строительства — выбор способа проходки выработки. Копают вручную, если объем выемки грунта небольшой, или с помощью землеройной техники.

Какие могут возникнуть проблемы при монтаже ассенизационной системы, как их решить

В некоторых случаях глубина прокладки канализации при монтаже в коттедже зависит от некоторых внешних факторов.

Единственным выходом из такой ситуации будет теплоизоляция патрубков. Прежде чем начать монтаж конструкции нужно трубопровод обязательно обернуть несколькими толстыми слоями утеплителя, а затем уложить его на глубину не более 30 см. Можно будет создать обогрев патрубка, для чего нужно будет под патрубком проложить нагревательный кабель.

Зачем нужен расчет?

Водопроводные и канализационные трубы должны укладываться в грунт на определенную глубину. Этот параметр регламентируется СНиП, СП, и соблюдать его нужно строго.

Если неверно рассчитать глубину траншеи, в процессе эксплуатации водопровода возможно его промерзание, повреждения. Ширина траншеи тоже имеет значение, так как в нее нужно уложить трубу, обеспечить слой изоляции.

При строительстве нужно знать и площадь – для определения объема земляных работ.

Действия при замерзании канализации

Если вы не утеплили канализационные трубы, или утеплили их недостаточно, и они промерзли, прежде всего, нужно определить поврежденный участок трубопровода, чтобы выбрать метод решения проблемы. Металлические трубы можно разогреть при помощи паяльной лампы.

Если трубопровод выполнен из пластика, открытый огонь использовать нельзя. Можно залить в канализацию горячую воду, в которой предварительно растворить соль (2 кг на 10 л воды). Можно направить струю пара или горячей воды в ближайшую к замерзшему участку ревизию.

Если поврежденная труба находится в середине магистрали, можно воспользоваться парогенератором для прогревания грунта. Однако этот процесс может занять довольно много времени. Лучше всего не допускать замерзания системы, а при прокладке труб провести их качественную теплоизоляцию.

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
3. Измеряется высота траншеи с обеих сторон до троса.
4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Подробная технология расчета уклона канализации описана в этой статье.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Нужно ли утеплять канализационную трубу под домом?

Вообще говоря, канализационную трубу под домом необходимо утеплять, если находится в зоне переохлаждения почвы зимой или если вода в трубе может замерзнуть в холодное время года.

Если труба проходит через незащищенную зону или в зоне низких температур, то ее необходимо утеплять. Это поможет предотвратить замерзание отходов и помочь избежать повреждения трубы из-за расширения льда внутри.

Кроме того, утепление канализационной трубы может снизить риск образования конденсата, который может привести к различным проблемам, таким как коррозия трубы и появление плесени.

Наконец, утепление канализационной трубы может уменьшить риск затопления и других проблем, связанных с замерзанием воды в трубе.

В целом, утепление канализационной трубы под домом может сэкономить вам деньги в долгосрочной перспективе, предотвратить повреждение трубы и снизить риск возникновения проблем.
