Объяснение коллекторной системы водоснабжения в простых терминах

Вступление

В этой статье мы рассмотрим внутреннюю систему водоснабжения для квартиры или дома. Будем внимательно изучать одну из доступных вариантов распределения воды в жилом помещении, известную как коллекторная схема водоснабжения.

Коллекторная схема водоснабжения

Слово коллектор (collector) в энциклопедическом значении означает устройство для смешения или распределения чего-либо.

В применении к водоснабжению коллектор или в просторечие гребёнка, это сантехническое устройство, предназначенное для распределения (раздачи) воды по трассам водоприёмников от стояков  водоснабжения.

В отличие от тройниковой схемы водоснабжения, которая является последовательной схемой, коллекторная схема водоснабжения является параллельной схемой водораспределения.

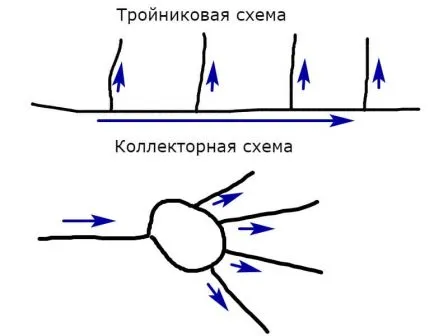

На рисунке я показал принципиальные отличия этих двух схем.

Обеспечение коллекторной схемы

Для обеспечения коллекторной схемы водоснабжения применяются специальные сантехнические устройства называемые коллектора или гребенки.

Кроме водоснабжения коллектора используются в системах отопления в частности в системах теплый пол. Каждая нитка теплого пола подключается к своему отводу коллектора и становится независимой от других ниток теплого пола.

Такая же ситуация в водоснабжении. Подключив каждый водоприёмник квартиры к отдельному отводу коллектора вы во-первых выравниваете давление воды для всех водоприёмников, во-вторых, делаете их подключения независимыми. Последнее обстоятельство удобно при ремонте обслуживании.

Чтобы до конца понять, как это работает достаточно посмотреть на сам коллектор.

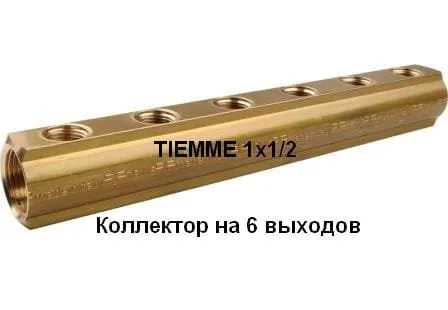

На фото вы видите классический водяной коллектор для распределения воды без управления. Его задача выравнивание давления на отводах от магистрального водопровода, без регулирования потоков отвода.

Такие коллектора в квартирах и домах не используются. Для жилых помещений используются более сложные устройства, на которых на каждом отводе ставится либо перекрывающий вентиль (шаровой кран), либо регулирующий вентиль (кран-букса).

Задача первых, только перекрывать/открывать воду на отводах коллектора. В задачи вторых добавляется регулирование потока (напора).

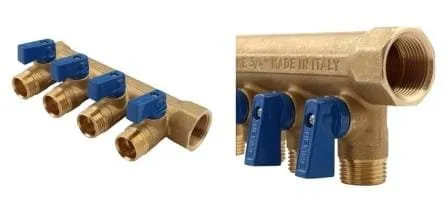

Коллектор перекрывающий

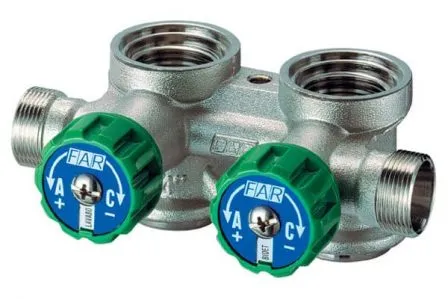

Коллектор регулировочный

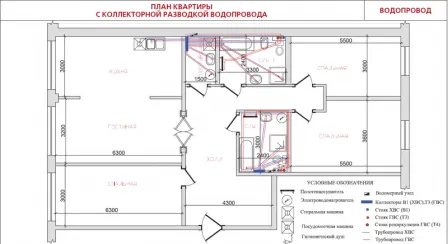

Схема водоснабжения с коллекторами

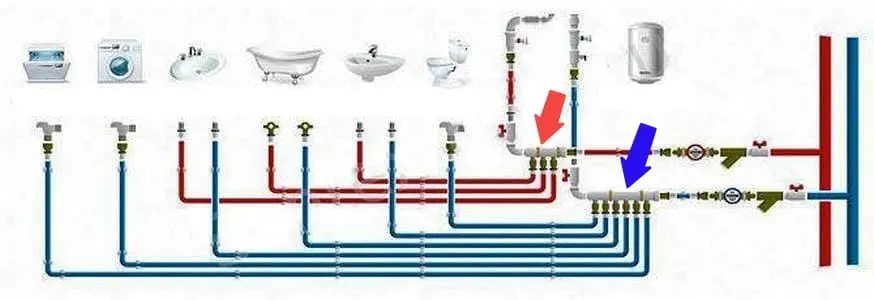

Посмотрим на саму коллекторная схема водоснабжения для квартиры. Она вам может быть известна, ноя её подробно поясню.

Коллектора устанавливаются на горячую и холодные трубы водоснабжения, после главных перекрывающих вентилей квартиры, а также после механического фильтра грубой очистки воды. Если в жилище предусмотрены счетчики учета, то коллектора ставятся перед ними.

Установка тонких фильтров очистки воды является необязательным, поэтому данные устройства опускаем и в схему не включаем (по крайней мере, в этой статье).

В теории гребенки можно ставить как горизонтально, так и вертикально. Законы физики никто не отменял и давление воды во всех направлениях будет одинаковым при любой позиции гребёнки.

Однако принято по эстетике сантехнических работ устанавливать гребёнки (коллектора) горизонтально. По нормам горячую гребенку над холодной, чтобы не образовывался конденсат.

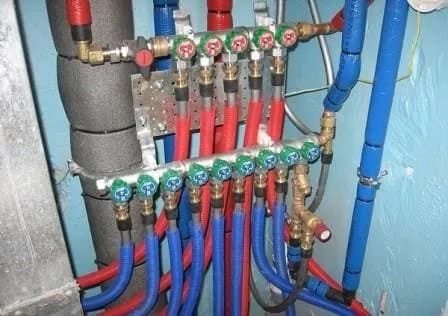

На фото мы видим, как магистральный (ГВС), так и конечный (ХВС) монтаж гребенок с установкой заглушки на одной из её сторон.

Обратите внимание, что диаметр коллекторов ¾ дюйма, что больше большинства квартирных отводов. Поэтому для монтажа используются переходники.

Плюсы коллекторной схемы

• Более равномерное давление в системе;
• Независимость водоснабжения различных водоприёмников;
• Удобство обслуживания и ремонта;
• Возможность легко добавить новый отвод воды.

Недостатки

• Удорожание материалов и работ;
• Увеличенный риск протечек из-за некачественных материалов и работ;
• Усложнение монтажа.

Вывод

Коллекторная схема водоснабжения, несомненно, удобна и привлекательна для современного жилища. Однако её реализация значительно увеличивает расходы на монтаж и при малом количестве потребителей может показаться не выгодной.
