Здравствуйте всем. В этой статье я поделюсь своим опытом создания печи для гаража, похожей на булерьян, используя профильные трубы и обходясь без специального трубогиба. Кроме того, я также расскажу о моем опыте применения принудительного наддува воздуха.
Если вас интересует, как сделать эффективную печь для гаража из трубы, то этот опыт может оказаться полезным.

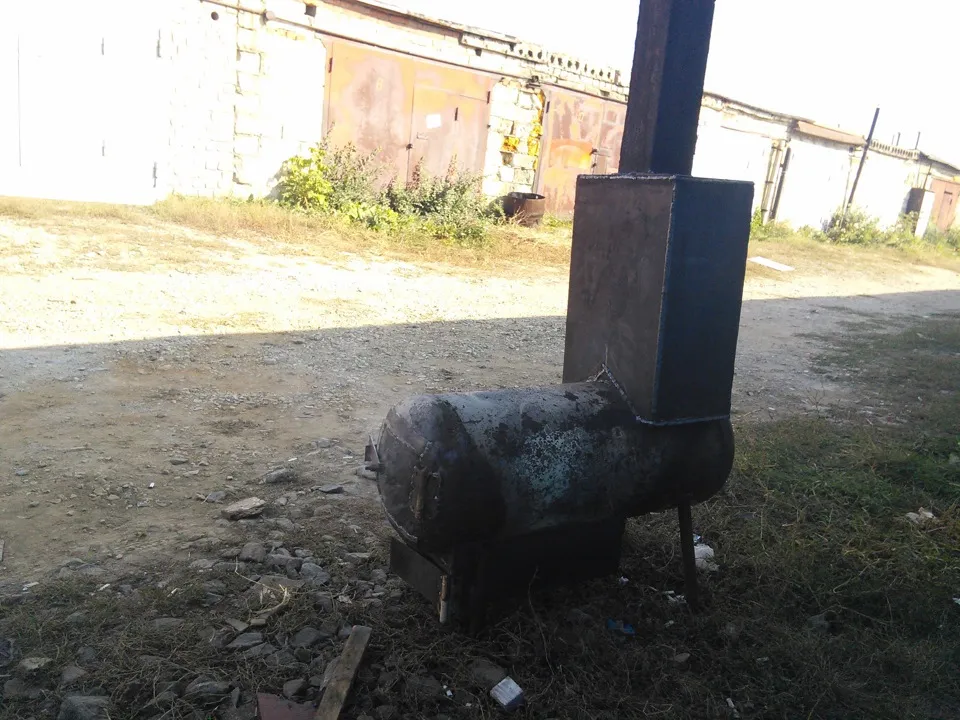

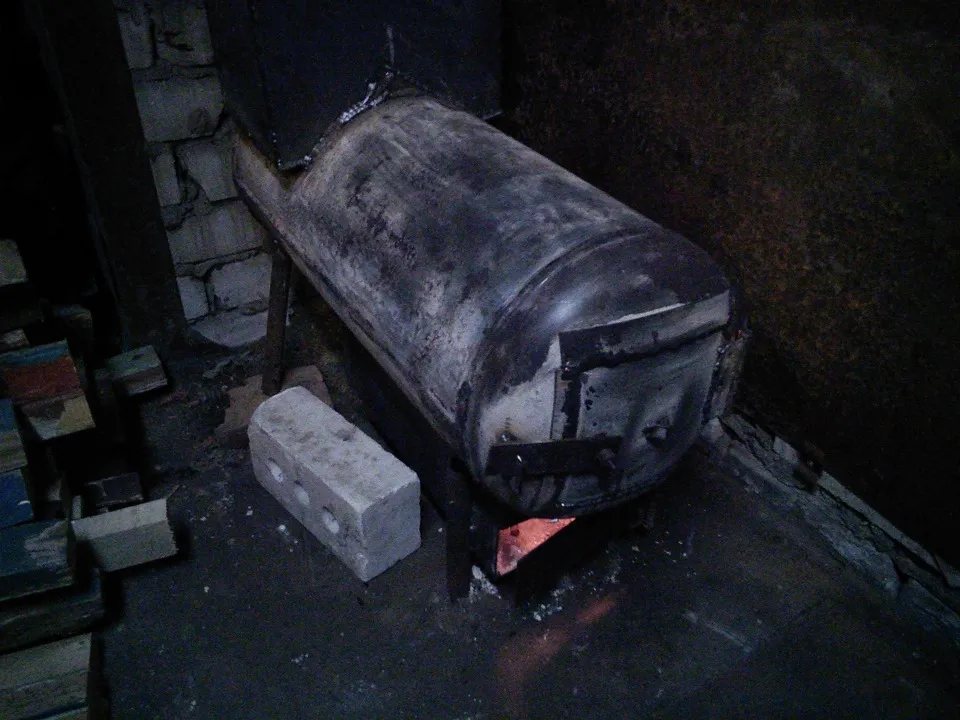

Стояла у меня дровожорка из обычного автомобильного газового баллона, которая была сделана мною в далеком 2014 году, когда мои познания о сварке и о работе с металлом еще только начинались.
Старая печь можно сказать что устраивала, но выглядила не презентабельно)) Захотелось чего то нового, долго думал что делать, как делать, из чего делать, планировал, рассчитывал. Сначала хотел сделать самый обычный булерьян из круглой трубы. Искал людей кто сможет согнуть трубу 76 с толщиной стенки как минимум 3 мм, а лучше 4 мм, но идея не увенчалась успехом, Стал думать в сторону профильной трубы. Трубогиб на профильную трубу проще найти, но идея с трубогибом практически сразу отпала, так как родилась другая идея, которая меня дико воодушевила)))
Ну чтож, приступим!
Для начала купил профильную трубу 60х60х4, цена одного метра была что то в районе 320-330 рублей, купил 12 метров (израсходовал 10 метров). Привез все это в гараж и начал ваять. Изначально размер топки рассчитывал шириной мм 400 и в длину не менее 600 мм
Первые заготовки
Сделал первые пару труб, размеров честно говоря не помню, делалось все на бум, отталкивался только он внутренних размеров топки. Потихоньку начинают вырисовываться размеры печки) погнали дальше, резать варить остальные трубы. Всего нам понадобиться 10 таких труб, располагая их в шахматном порядке, получится длина топки 600 мм
Вот и готовы 10 труб, почти… На данном этапе я уже за…лся их резать, гнуть, подгонять чтобы все были одинаково согнуты и одного размера)) Дальше надо обрезать под углом верхнюю часть труб, чтобы в итоге получилась ровная плоскость, и нижнюю часть для забора воздуха, когда все это соберется в печь, там все поймете))
Полный размер

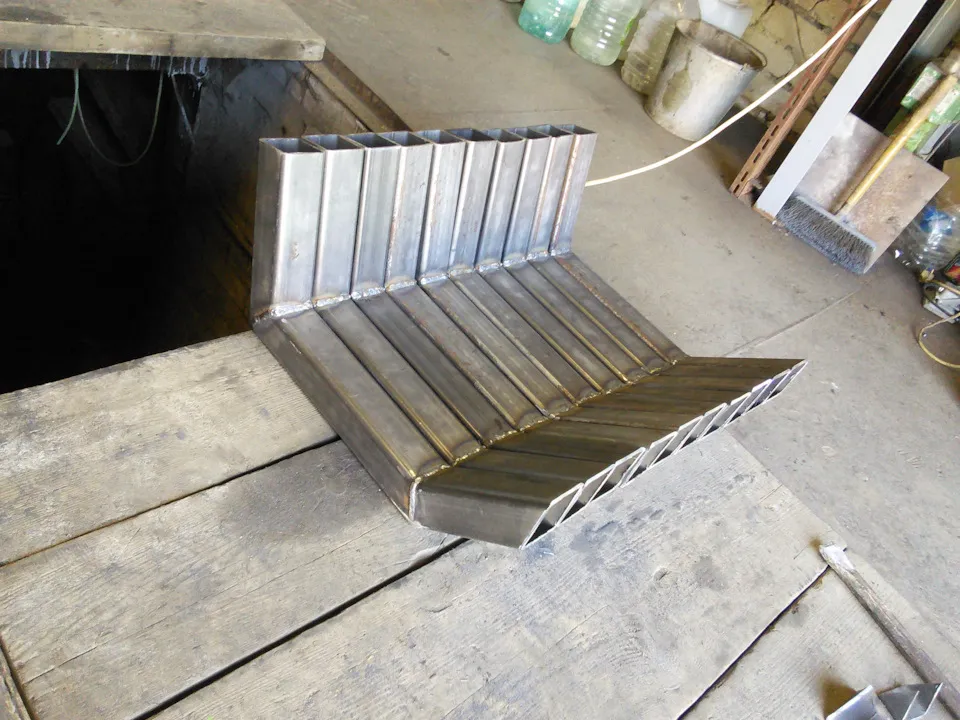

Обрезал верхнюю часть
Полный размер

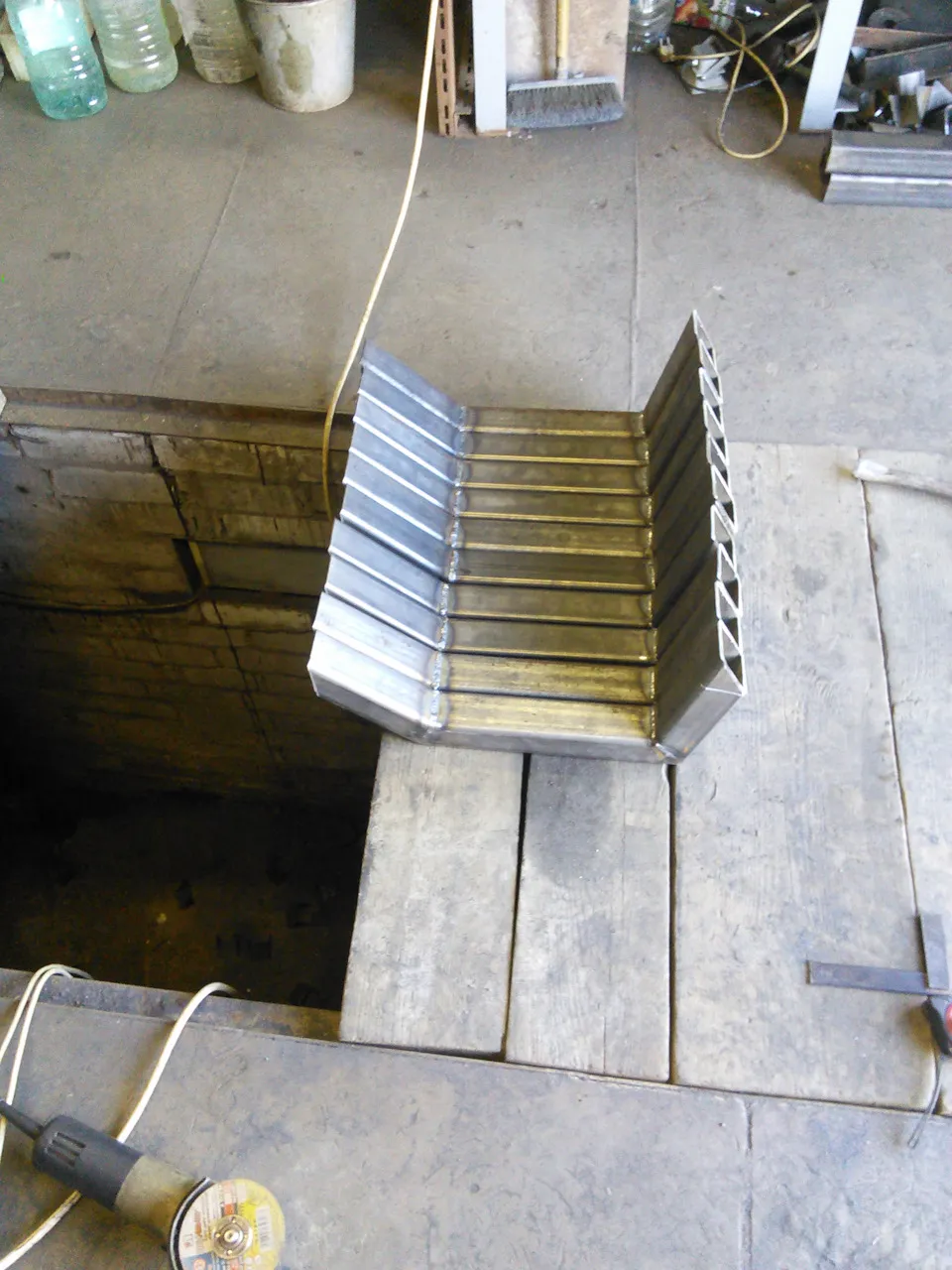

Обрезал нижнюю часть для забора воздуха
Вот наконец то все трубы и готовы, на всё это ушло 3 полных рабочих дня. Теперь можно собирать печь
На самом деле начать сборку было достаточно тяжело, учитывая что трубы тоже далеко не идеально согнуты и сварены.
Полный размер

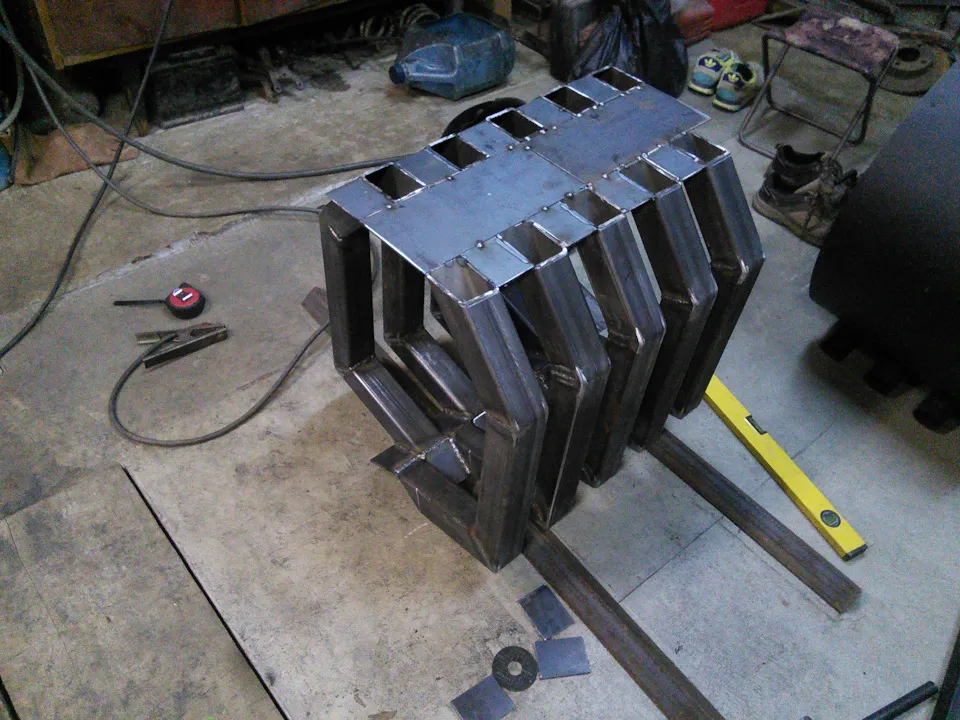

Нижние квадратные косынки между трубами из 4 мм, верхний лист металла между трубами 3 мм. Верхний лист толще не стал делать из размышлений — прогореть он там не прогорит, там не будет такой огромной температуры как в нижней части топки, а прогреваться и отдавать тепло он будет гораздо быстрее чем лист большей толщины
Вот и собралась печка, я честно говоря первое время был немного в шоке от полученных габаритов это печи)) Теперь все это надо обварить и зачистить.
Теперь приступим к самой главной фишке этой печи, это принудительный наддув воздуха в трубы. для этого надо все нижние 10 труб соединить в одну трубу\короб, в которую уже будет дуть вентилятор. Я решил сделать съёмный короб, чтобы в случае чего можно было поменять местоположения вентилятора.

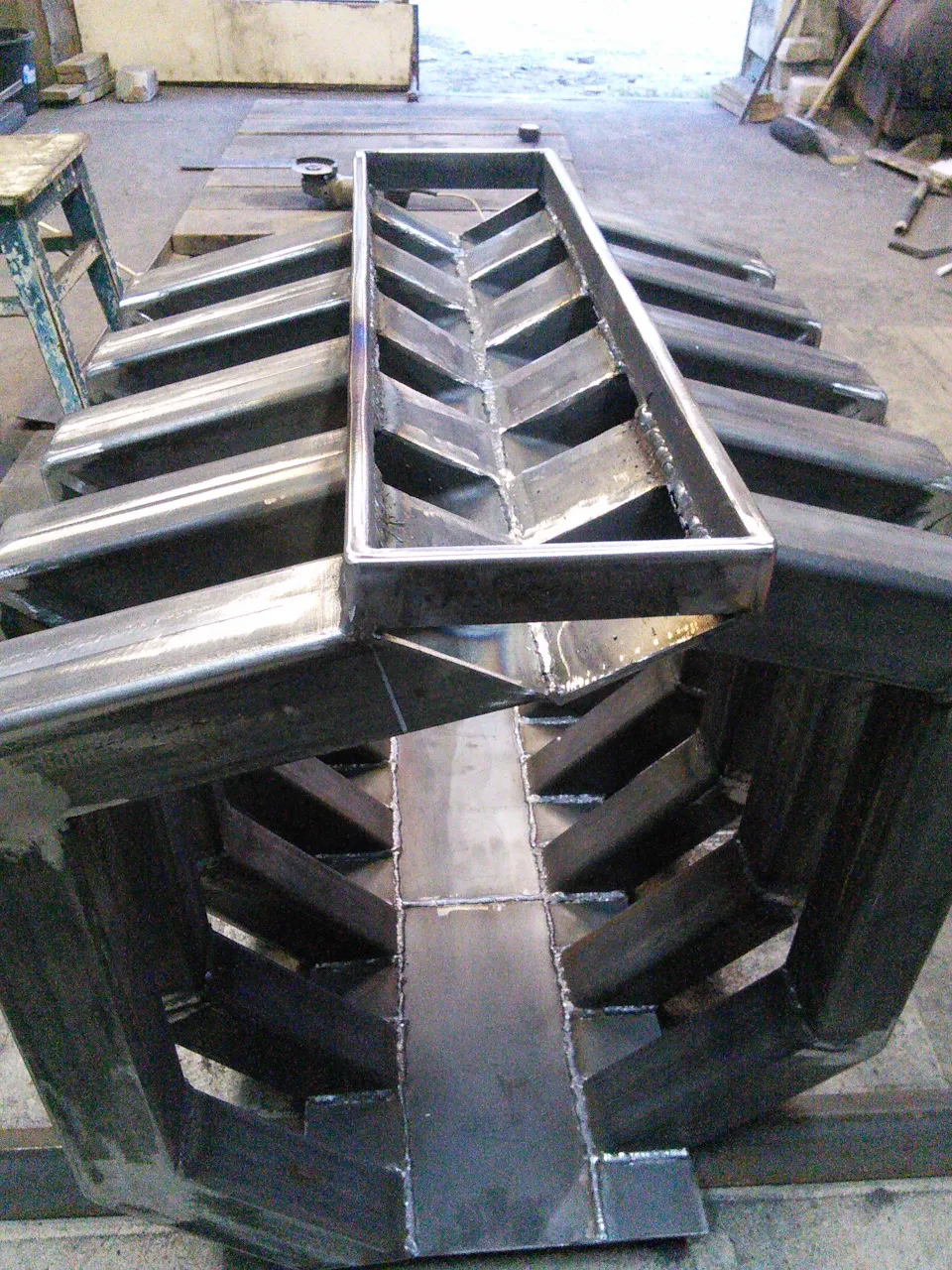

Приварием кантик на нижнюю часть трубы, по которому будет уплотняться короб через термостойкий уплотнитель.
Полный размер
Кантик сделан из 10 мм металла.

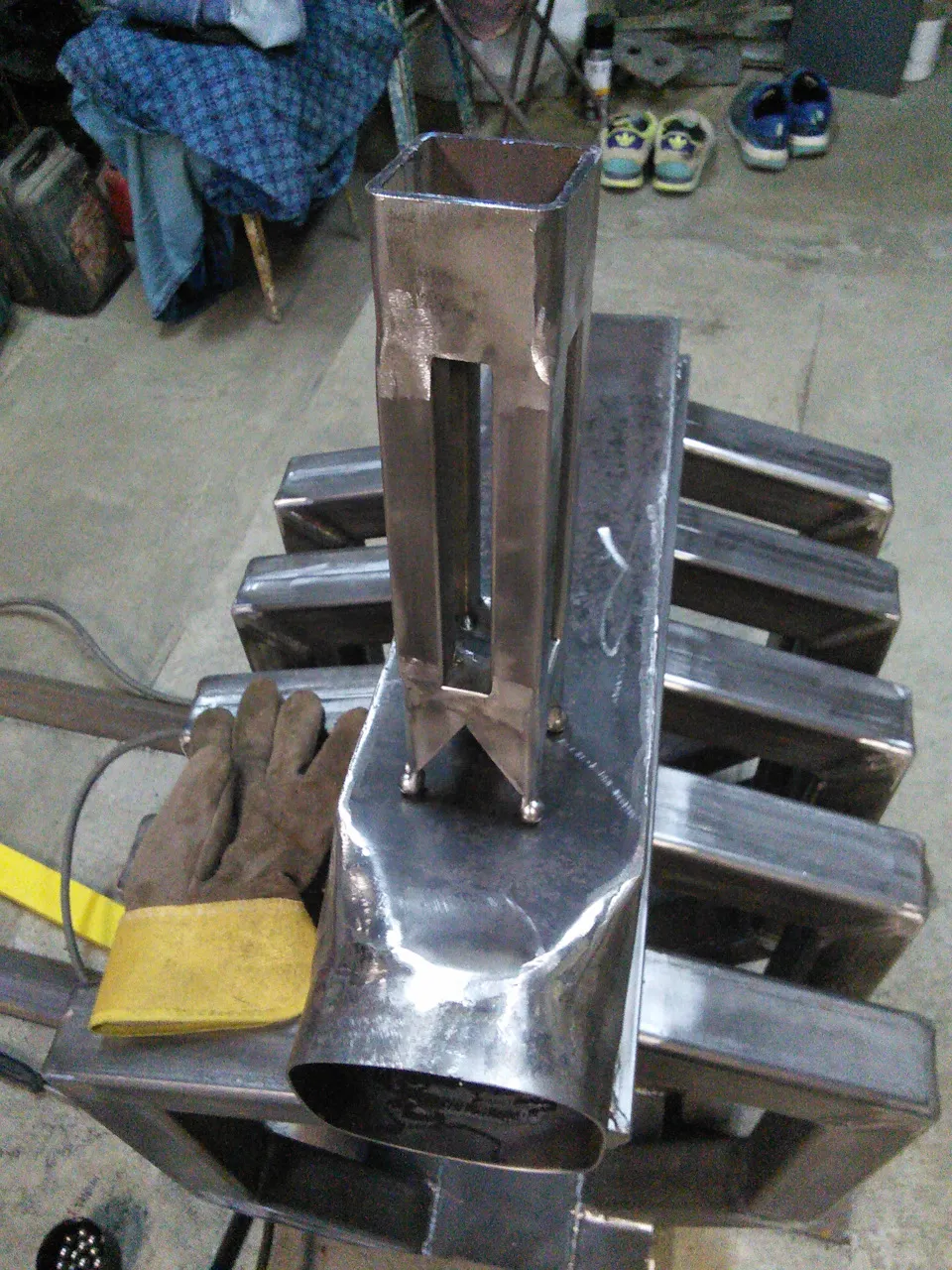

Дальше приступаем к сборке самого короба, из 1,5 металла
Полный размер

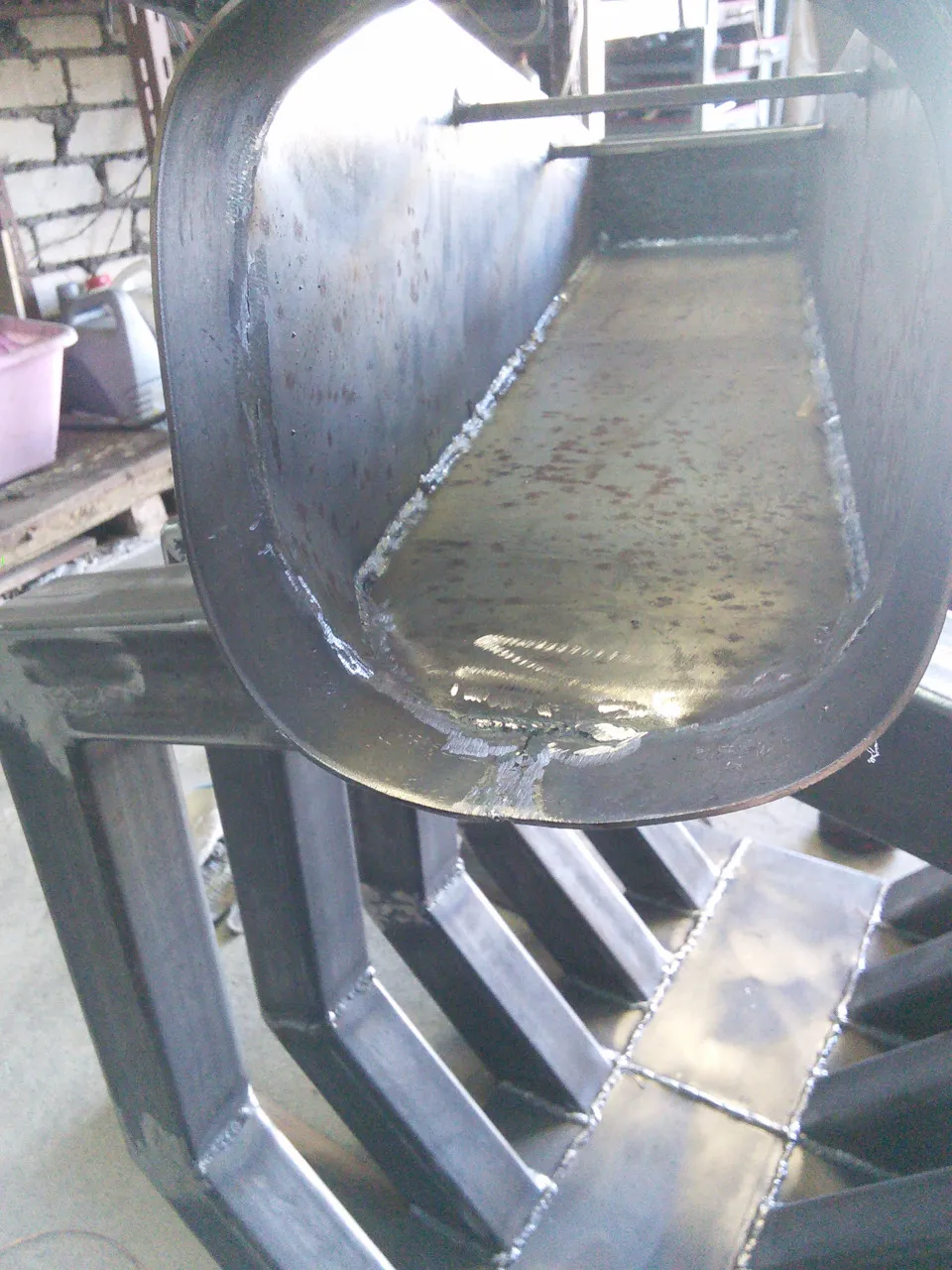

Вход в короб рассчитан под 150 мм гофру
Полный размер

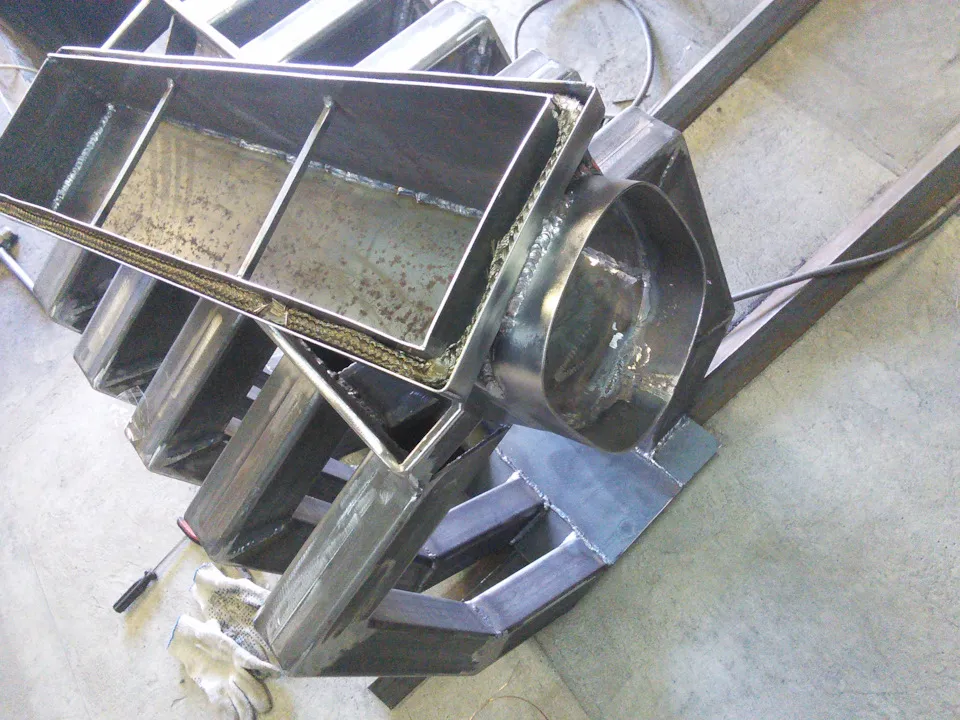

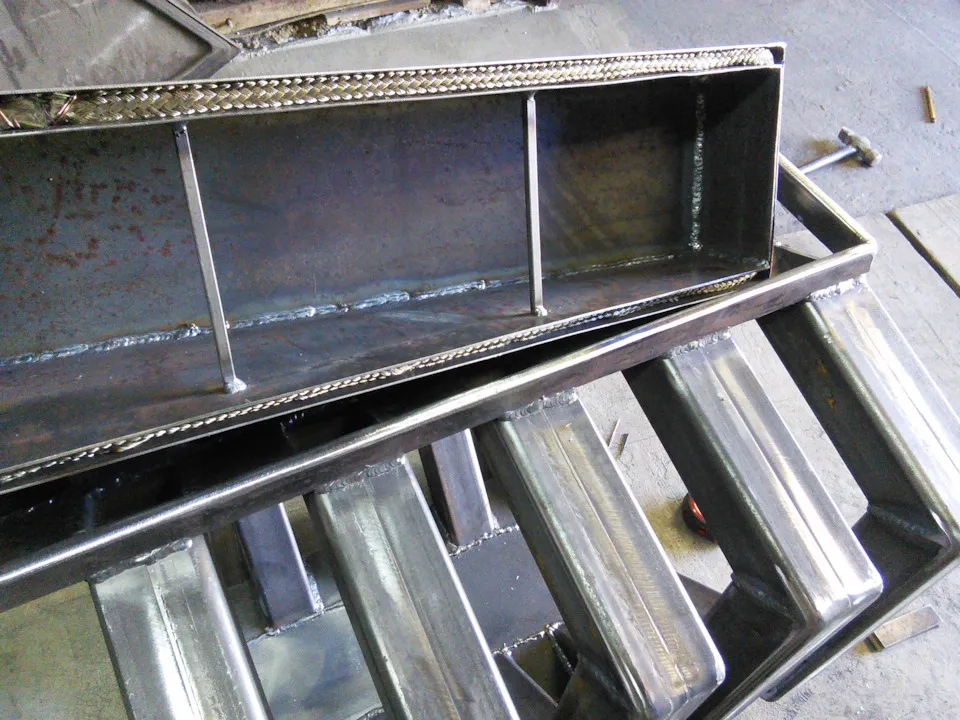

Бортик под уплотнитель сделан из квадратной трубы 20 на 20, которая была обрезана вдоль, чтобы получить уголочки 15 на 15 мм
Полный размер
В качестве уплотнителя базальтовый шнур 10 мм, купленный в магазине все для бань.
На данном этапе работа немного притормозилась, был в ожидании металла для обшивания печи между трубами и переднюю и заднюю стенку. От безделия и зуда в одном месте, родилась очередная идея, сделать прикольные ножки для печки))
Полный размер
Нижняя часть ножки из трубы 60 на 60, в виде коронки, шарики от подшипника, позже шарики были заменены на более крупные шарики
Полный размер
Зачищаем швы чтобы плоскость была ровная
Полный размер

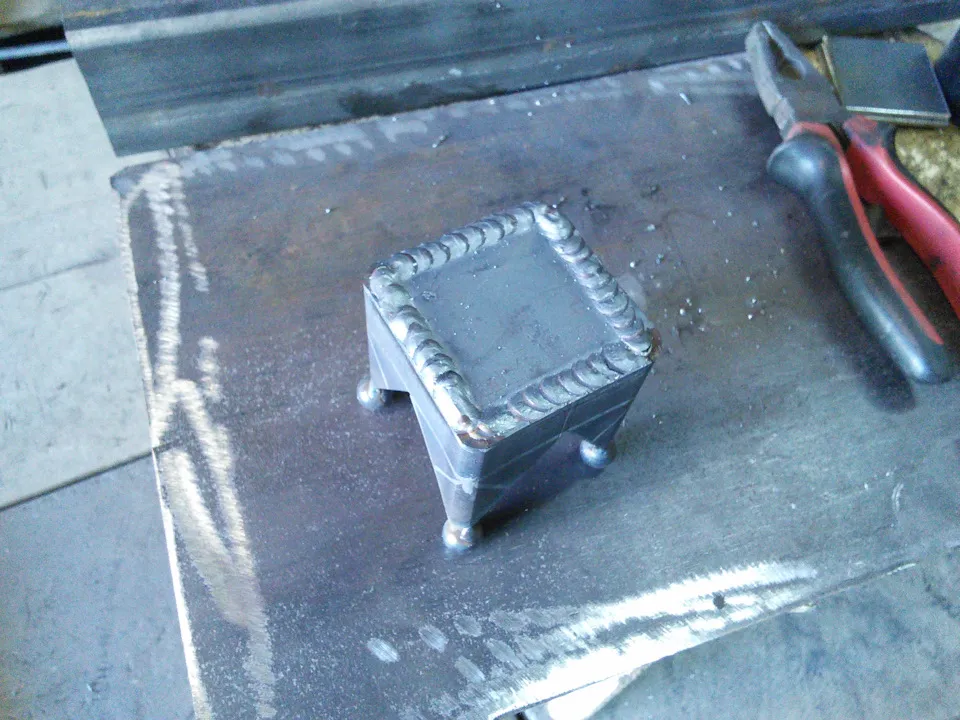

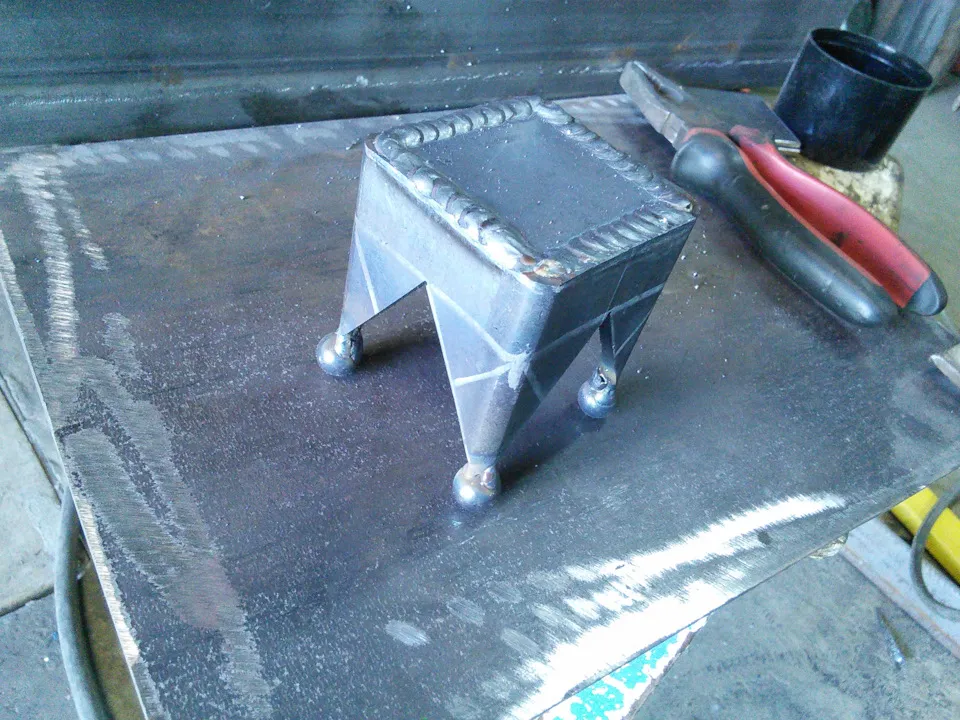

Вот такая первая ножка получилась, маленькие трубки из профтрубы 20 на 20
На этом лимит фото исчерпан, продолжение в следующей записи! Часть 2
