Однорычажный смеситель для ванны снабжен картриджем, который выполняет функции контроля за подачей горячей и холодной воды, а также смешивает их. Если требуется, разобрать такой смеситель, следует знать, как это сделать правильно.

Керамические пластины

Виды картриджей и их принцип действия

Картриджи для смесителей, по виду входящего в них запирающего элемента, разделяют на два вида – шаровые и дисковые. Стоит выделить эти два вида и рассмотреть их характеристики.

Шаровые – название получили по типу запорного устройства: шара с тремя отверстиями. Два нижних небольших отверстия предназначены для работы с входящими потоками холодной и горячей воды. Поворачиваясь под воздействием рычага, шар уменьшает или увеличивает размер получаемого просвета, тем самым уменьшая или увеличивая напор соответственно. Регулировка размера просвета позволяет регулировать не только силу напора воды, но и общую температуру получаемой смеси.

Из-за узкой специализации (используются только в «одноруких» смесителях), сложности изготовления и трудностей с ремонтом шаровые смесители не получили столь широкого распространения, как смесители с керамическими пластинами (дисками).

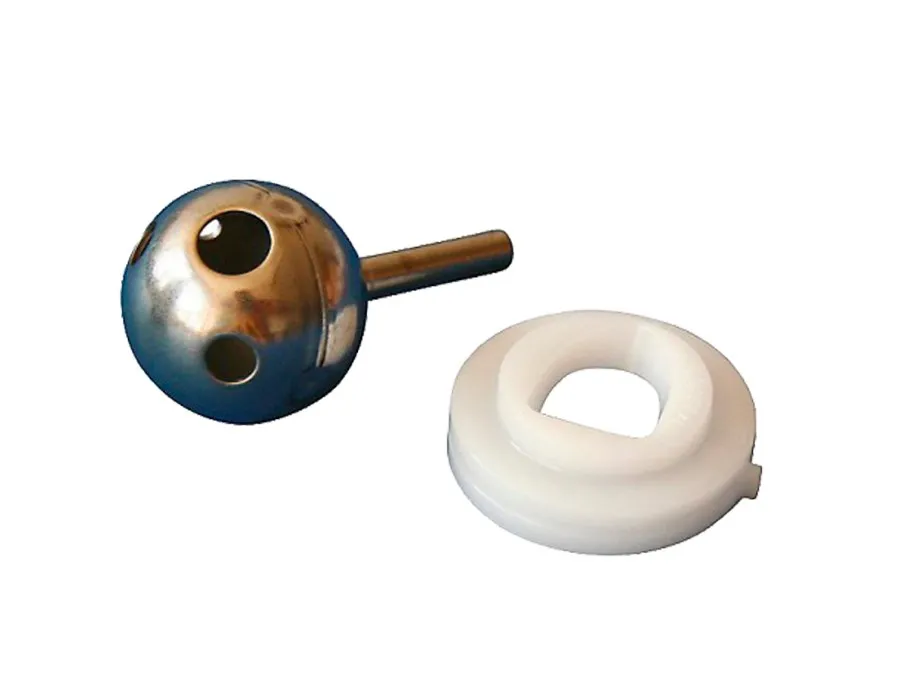

Шар с силиконовой прокладкой для картриджа смесителя

Дисковые – их принцип работы схож с принципом работы шаровых моделей, только в них шар заменен парой притертых друг к другу керамических пластин.

Пластины собраны в один корпус с ведущим штоком, прокладками и соответствующими отверстиями.

Ознакомиться с ассортиментом смесителей и комплектующих для них можно в нашем интернет-магазине. С помощью фильтра можно отсортировать модели по определенным параметрам.

Параметры выбора смесителя с картриджем

Выбор смесителя с картриджем зависит от места установки. Дело в том, что шаровый элемент можно установить только в однорычажных смесителях. В силу своих конструктивных особенностей такое устройство не может в полном объеме выполнить те задачи, которые под силу двухвентильным конструкциям. Поэтому, например, для кухонной мойки и для раковины в умывальнике лучше всего подойдет однорычажный механизм, а для ванной или душа лучше использовать двухвентильный.

Основным критерием выбора служит типоразмер самого картриджа. В это понятие входят:

Наружный диаметр самого картриджа (бочонка). Наиболее распространены размеры от 25 до 60 мм.

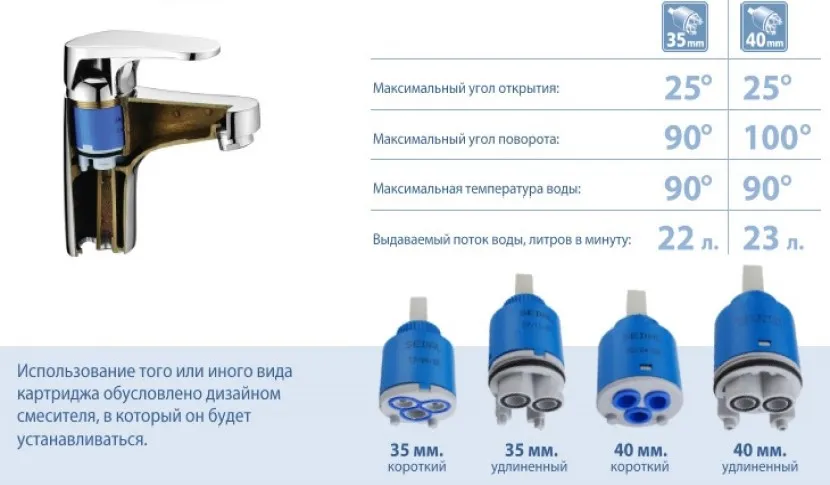

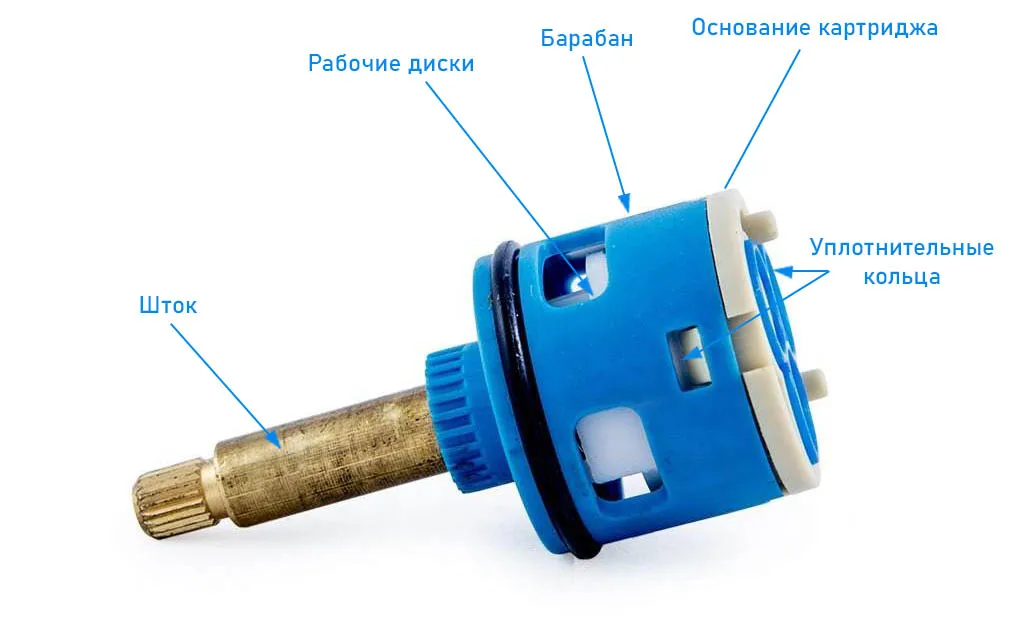

Некоторые характеристики картриджей

Высота управляющего штока. Измеряется от места входа в корпус до верхнего обреза.
Тип присоединения рукоятки – может быть шлицевым или четырехгранником.
Расположение специальных выступов на нижнем торце бочонка, которые не позволят установить картридж неправильно.
Длина картриджа – короткий или удлиненный. У короткого типа отверстия сделаны вровень с дном корпуса. У удлиненного сделаны в виде коротких патрубков.

Стоит отметить, что внешне одинаковые смесители, могут быть оснащены разными картриджами.

Картриджный смеситель для ванной

Учитывая большие объемы воды, проходящие через смеситель ванной, то и типоразмер в ванной лучше применить побольше – от среднего (35-40) до большого (45-60). Опытные сантехники советуют применять большие элементы не только для больших объемов воды, но и для увеличения ресурса смесителя.

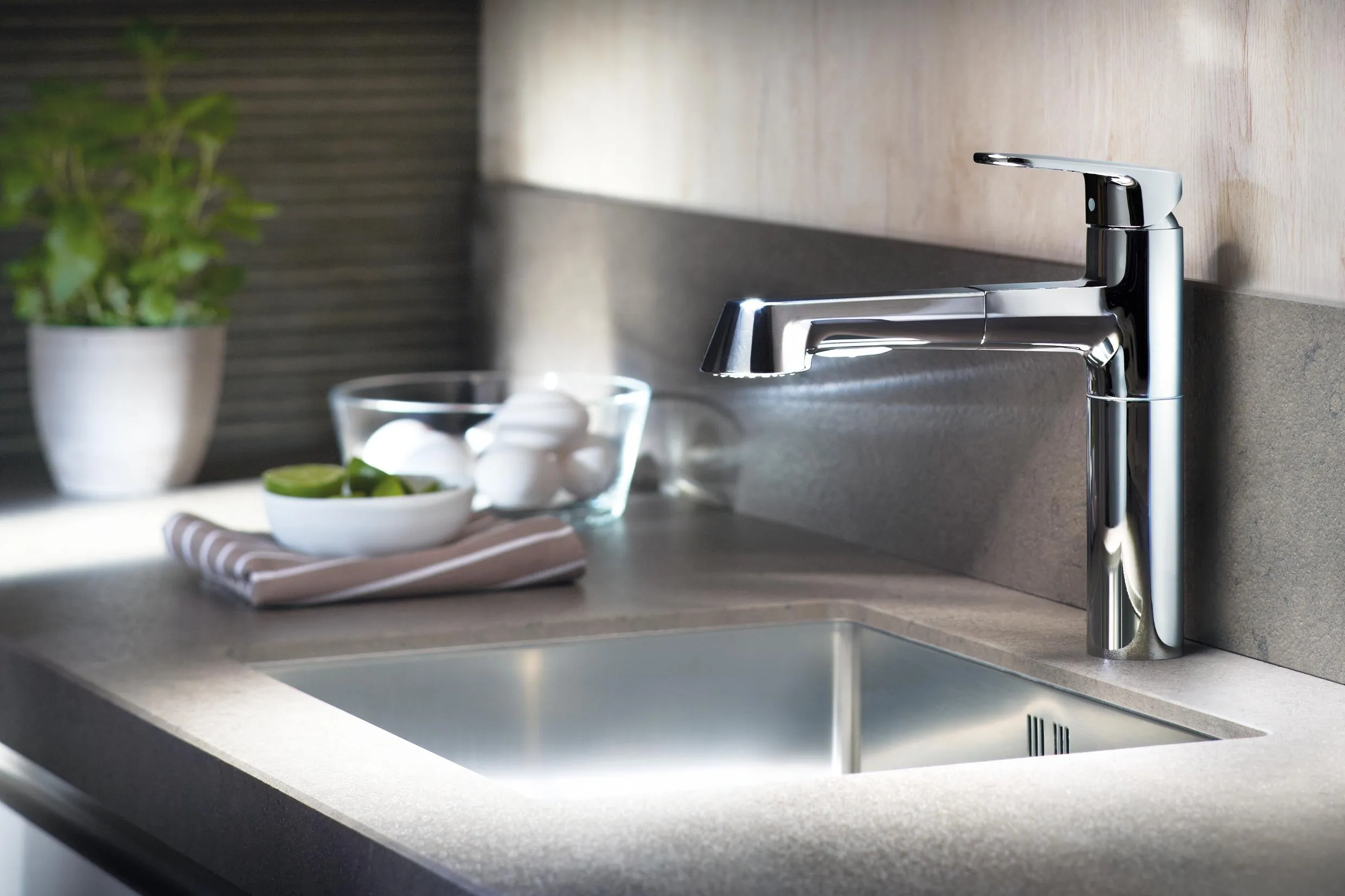

Картриджный смеситель для кухни

Большие объемы воды на кухне особо не нужны, зато «лишняя рука» не помешает. Для кухни применяют элементы диаметром от 25 до 40 мм. Наиболее популярным в этой линейке считается размер в 28 мм.

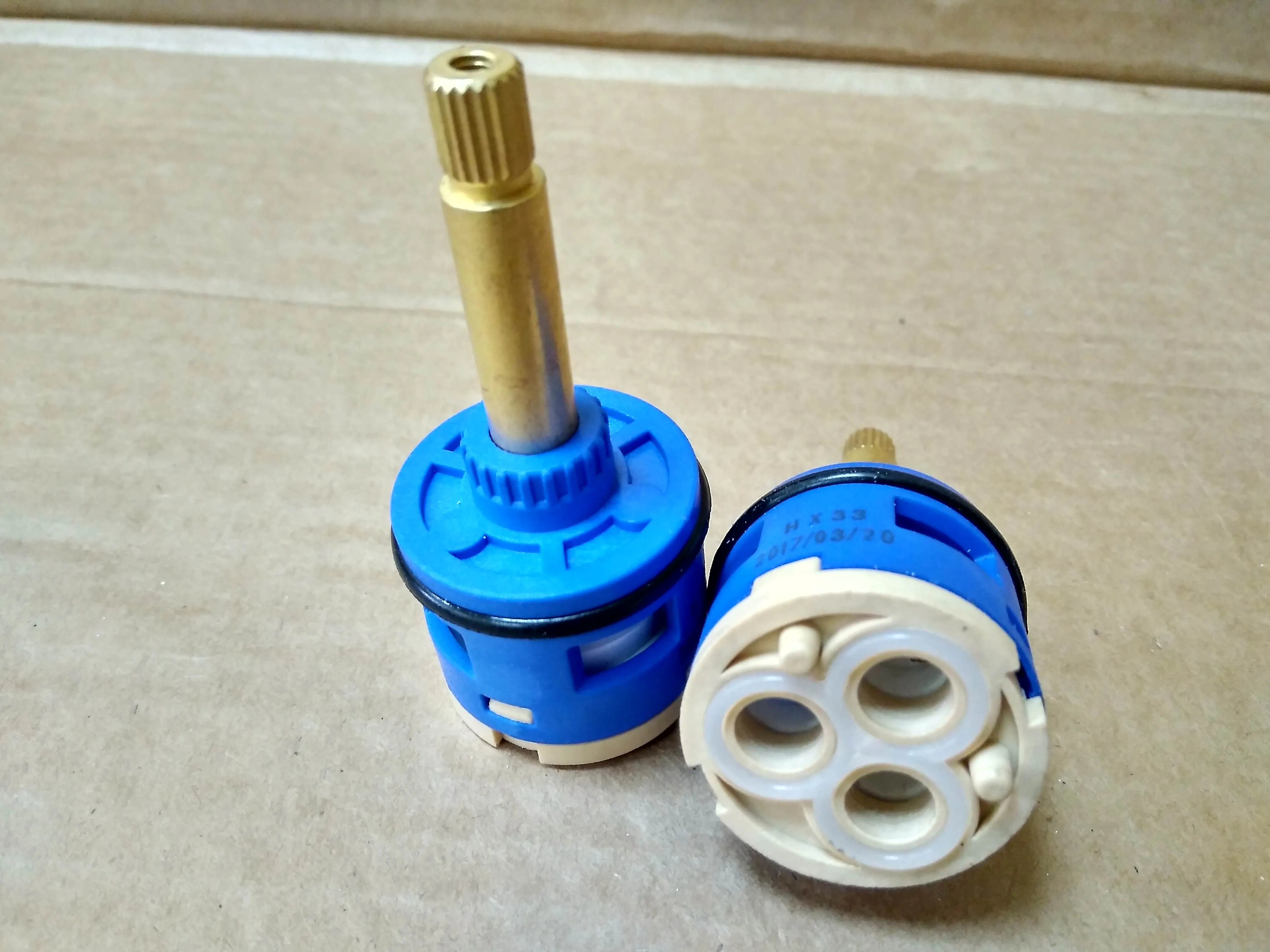

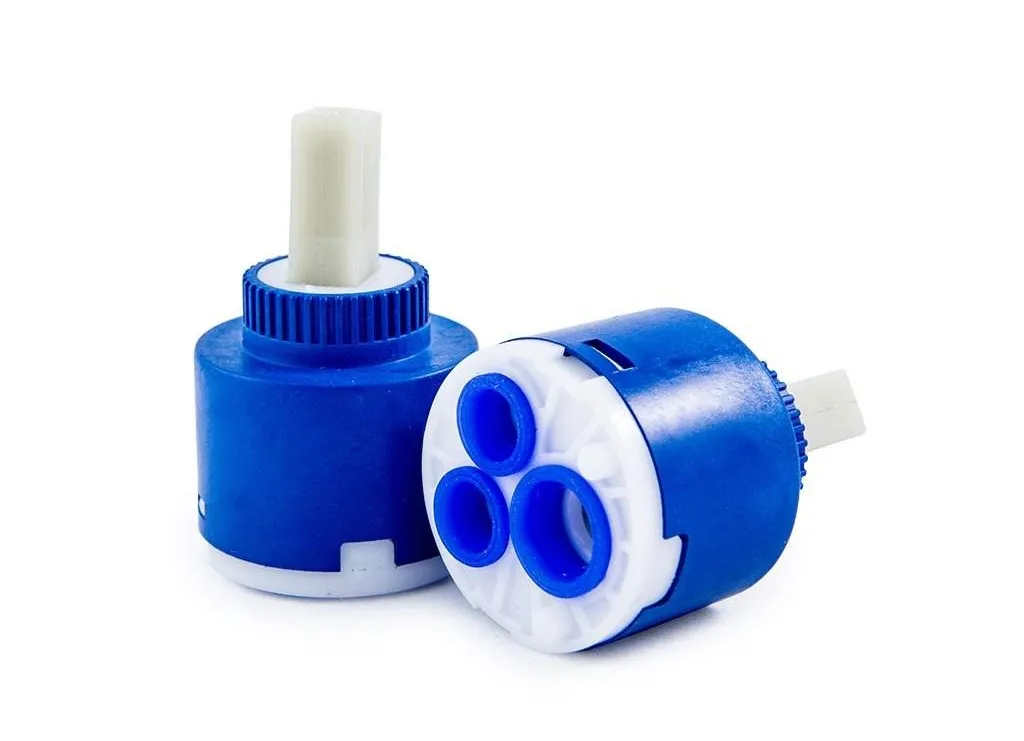

Картридж на 33 мм

Виды неисправностей картриджных смесителей

Неисправностей смесителей может быть несколько:

Течь закрытого крана – для картриджа причина может заключаться в неплотном прилегании дисков из-за попадания грязи, износа, заводского брака.
Протекание из-под рычага – может быть вызвано неплотным прилеганием керамических дисков, неплотная посадка картриджа в гнездо, износ дисков.
Затрудненное вращение или его полное отсутствие могут говорить о поломке дисков и заклинивании их обломками подвижных частей.

Здесь перечислены основные, наиболее распространенные дефекты картриджей, но их может быть больше. При появлении неисправности возникает вопрос о том, каким способом ее устранить – ремонтом картриджа или его полной заменой.

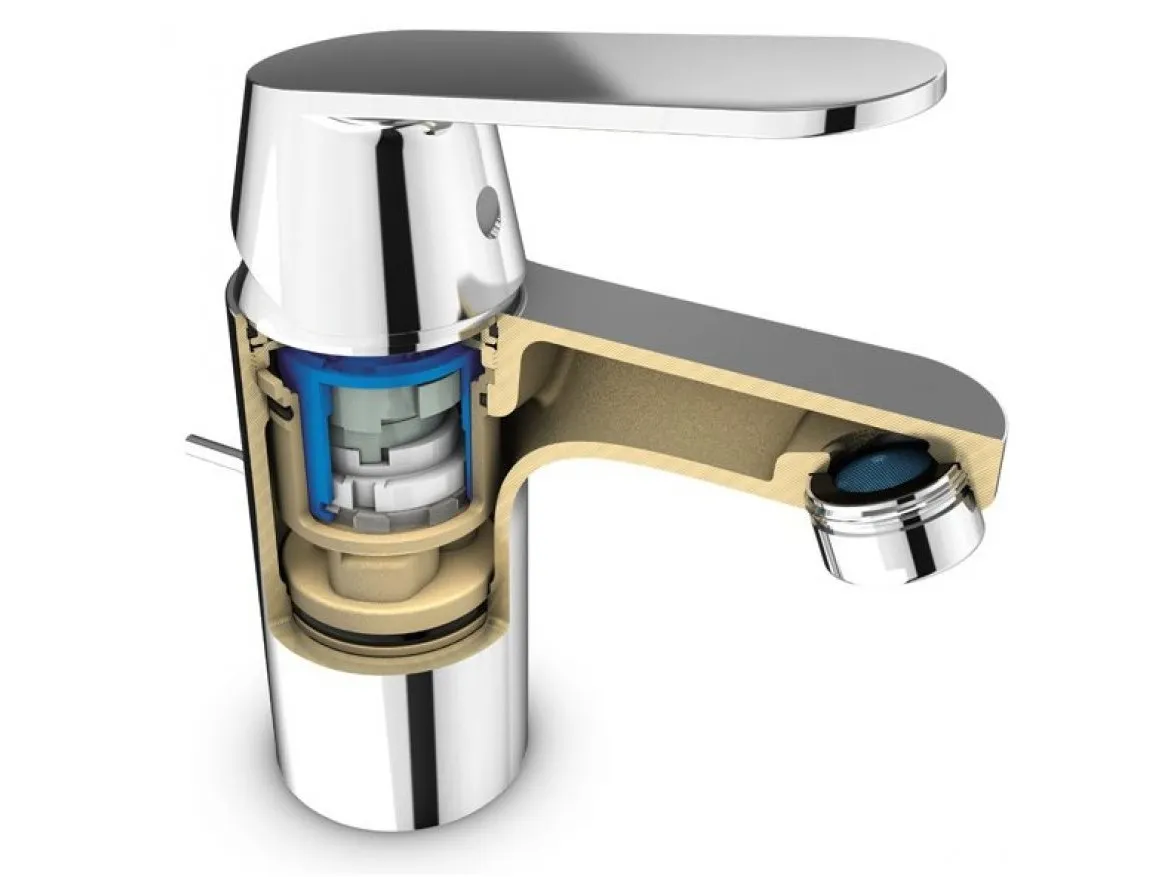

Однорычажный смеситель

Потёк кран

Протекание картриджного смесителя можно устранить двумя способами: полной заменой картриджа или его ремонтом. На первый взгляд, ремонт предпочтительнее замены – отдельная деталь почти всегда стоит дешевле, чем блок целиком. Но здесь нужно учесть целый ряд факторов:

Ремонт лучше производить в том случае, если у исполнителя есть хотя бы минимальные навыки сантехника. Большинство внутренних деталей современных смесителей сделано из пластика, причем не всегда лучшего. Даже слабое усилие, приложенное не к месту, может привести к поломке той детали, которая была исправной до начала разборки.
Неопытный ремонтник может неправильно собрать картридж, а выяснится это только после сборки элемента и его установки в смеситель. Придется снова разбирать смеситель.
Часто бывает так, что отдельные детали найти в магазинах сложнее, чем блок в сборе. Объяснение простое – заводу невыгодно производить дешевые комплектующие, занимая ими время и оборудование.
Полная замена производится в несколько раз быстрее, чем ремонт.

После принятия решения о полной замене картриджа необходимо разобрать смеситель, вынуть из гнезда элемент и взять его с собой в магазин, чтобы показать продавцу. Он поможет выбрать картридж для смесителя, опираясь на маркировку изделия.

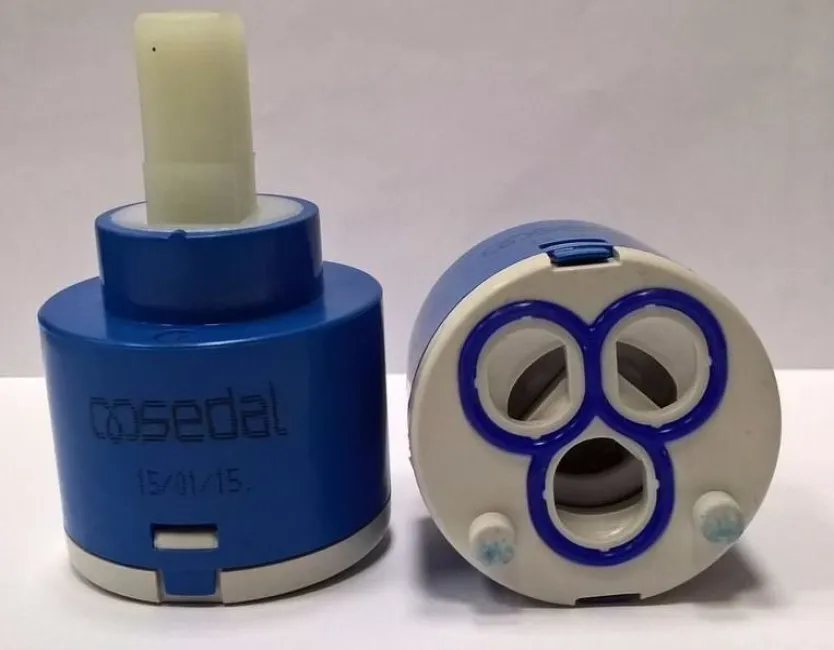

Маркировка картриджа (показана дата изготовления – с обратной стороны есть тип)

Пошаговая инструкция по замене картриджа

Перед любыми работами с картриджем необходимо перекрыть подачу воды на ремонтируемый смеситель – удаление из смесителя картриджа равносильно полному открыванию крана, причем на оба виды воды одновременно.

Кран с картриджем разбирают так:

под ручкой, снизу, убирают значок-указатель холодной и горячей воды;
откручивают расположенный внутри болт-фиксатор, имеющий головку под шестигранник или отвертку;
снимают ручку со штока картриджа;
удаляют декоративную крышку;
отвинчивают большую латунную гайку, крепящую картридж;
вынимают картридж из смесителя.

После удаления неисправного элемента из смесителя осматривают то место, в которое он был установлен, – там может образоваться засор или отложения. Их необходимо удалить.

После осмотра и очистки места установки в смеситель устанавливают новый картридж и собирают смеситель в последовательности, обратной разборке.

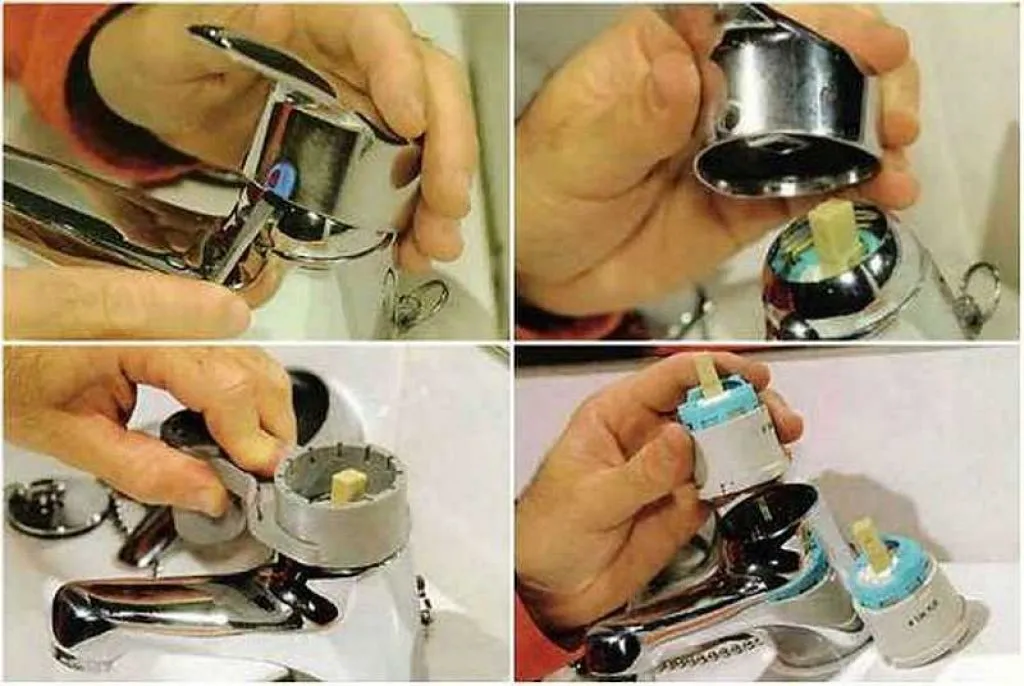

Порядок разборки смесителя

Если же было принято решение о ремонте, необходимо все манипуляции проводить точно и аккуратно, запоминая или записывая расположение частей картриджа.

Если понадобился ремонт картриджа

Если всё-таки понадобился ремонт, то после разборки смесителя вынимают картридж и приступают к его разборке:

В нижней части корпуса картриджа находят специальные прорези, в которые входят выступы дна устройства.
Вставив между дном и корпусом узкий острый нож, шило или отвертку, поддевают дно и выдавливают его наружу.
Вынимают из корпуса комплект керамических дисков, фиксируя их расположение.
Достают из корпуса шток.

После разборки картриджа внимательно осматривают все вынутые детали. При обнаружении сломанных или изношенных деталей их заменяют. Загрязненные, но исправные детали очищают. Из опыта эксплуатации известно, что самые частые поломки – это поломки штока или засорение керамических дисков, особенно их отверстий.

Часто выходят из строя уплотнительные резинки, через которые картридж соединяется с трубами.

После проверки и замены деталей картридж собирают в порядке, обратном разборке. При этом необходимо проверить легкость вращения штока в собранном картридже. Если шток движется туго, со значительным усилием, то картридж необходимо смазать. Керамические диски в смазке не нуждаются, они и так плотно притерты друг к другу. Смазывать необходимо все остальные движущиеся или трущиеся места, например, место, где шток упирается в верхний диск.

Марки смазок для картриджа

Для смазки используют химически и водостойкие смазки, способные долго не смываться горячей водой.

Циатим-221. Высококачественная, водостойкая смазка, способная выдержать воздействие даже агрессивных химических веществ.
Силиконовая смазка. Вещество белого цвета, полупрозрачное. Также выдерживает значительный перепад температур.

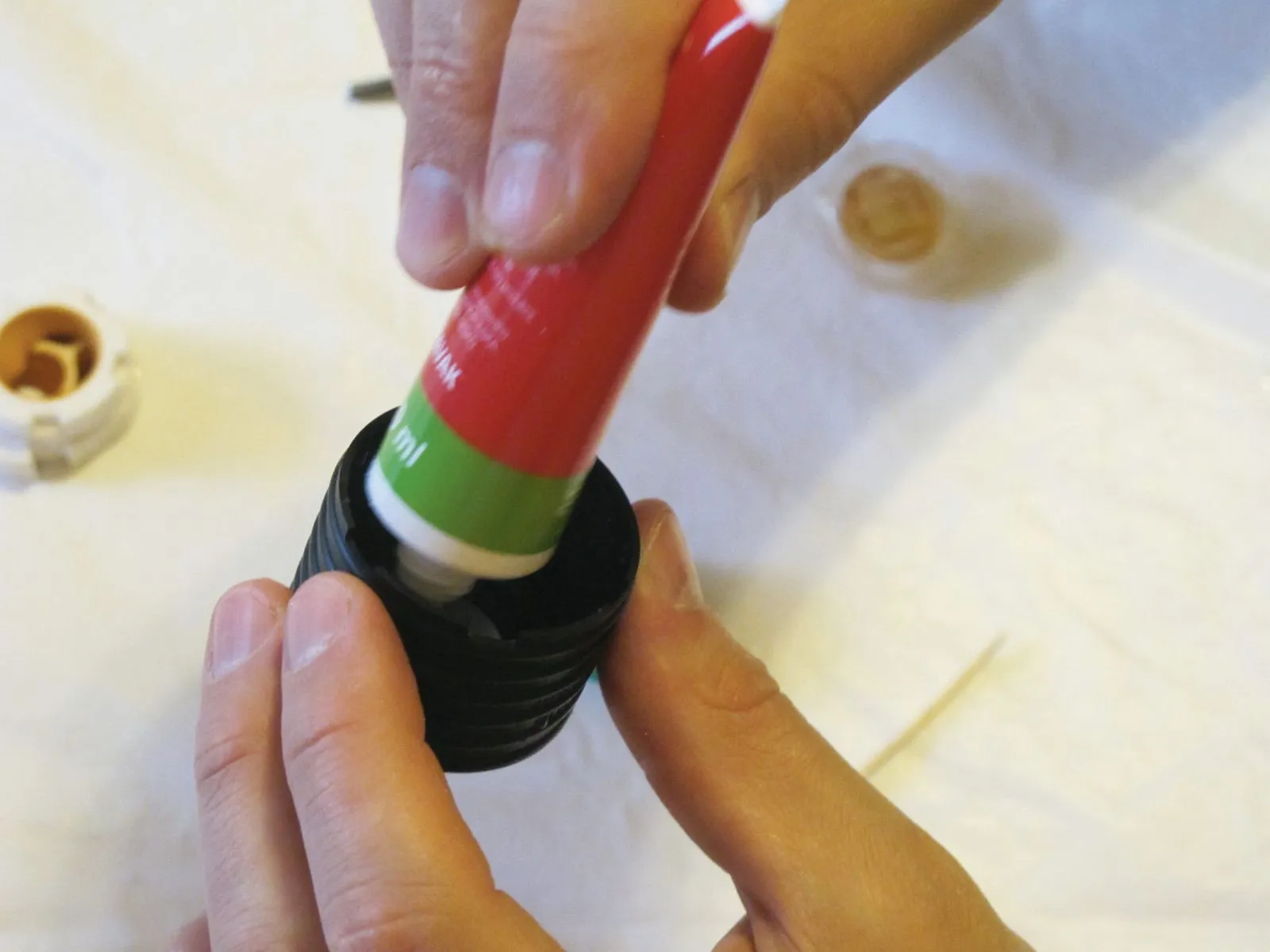

Применение смазки

Тефлоновая смазка. Также является термостойкой, но со временем может смываться – интервал между обновлениями у этой марки короче, чем у первых двух.

Заполнение смазкой, особенно силиконовой, всех пустот в картридже значительно увеличивает срок его службы, не давая проникнуть внутрь загрязнениям и отложениям.

Самые известные бренды производителей, создающих смесители с картриджем

Некоторые известные бренды, поставляющие на рынок смесители с керамическими дисками:

Grohe – одна из самых широко распространенных марок качественной сантехники из Германии. Отличается продуманным дизайном и экономичностью.
Hansgrohe – тоже немецкая компания, модели которой представлены в нашем интернет-магазине. Отличается выпуском изделий высочайшего качества и, соответственно, высокой стоимости.

KLUDI – немецкая компания, производящая сантехнику премиум-класса.
Ideal Standart – продукция выпускается на нескольких заводах в разных странах Европы. Имеет очень широкую линейку коллекций сантехники: от экстра-класса до обычных, бюджетных моделей.

Коротко о главном

Смеситель картриджный – это несложная сантехническая продукция. Новейшие способы производства, позволяющие отшлифовать керамические диски с отличным качеством, помогли создать такую высокотехнологическую продукцию, как сменный картридж. Их применение снизило до минимума затраты труда на ремонт смесителей.

Приходилось ли вам менять картридж? Почему решили сделать это самостоятельно? Столкнулись ли с какими-то сложностями в процессе?
