Односкатная крыша своими руками – пошаговая инструкция – расчет, устройство стропильной системы, монтаж + фото и видео

Высокий спрос на проекты домов с крышами с одним скатом указывает на экономическую эффективность и практичность такого вида крыши. Односкатные крыши популярны не только в частном строительстве домов, но также широко используются для покрытия временных строений, сараев, пристройек, гаражей и хозяйственных построек.

Содержание:

• Как сделать односкатную крышу своими руками
  • Выбор и подготовка пиломатериала
  • Расчет односкатной крыши
• Монтаж односкатной крыши – пошаговая инструкция
  • 1. Установка стропильной системы
  • 2. Установка мауэрлата
  • 3. Установка балок перекрытия
  • 4. Установка подстропильных ног
  • 5. Монтаж обрешетки односкатной крыши
    • Строительство односкатной крыши – видео
  • 6. Утепление односкатной крыши
  • 7. Монтаж кровельного материала
    • Профилактика ошибок и повреждений
    • Заключение

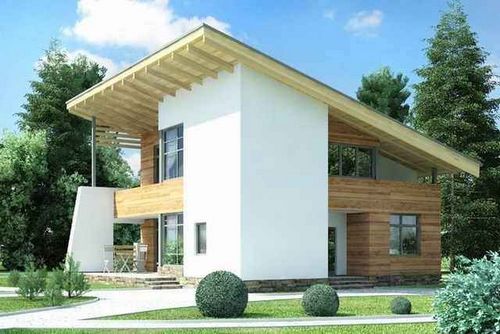

Устройство односкатной крыши своими руками

Преимущества односкатной крыши:

• меньшая подверженность ветровой нагрузке. Это связано с тем, что парусность у крыши с одним скатом ниже;

• нет ограничений на выбор кровельного материала. Обусловлено тем, что угол наклона односкатной крыши может быть минимальным, начиная с 0°, т.е. имеет абсолютно плоскую поверхность;

• простота конструкции. Предоставляет возможность выполнить строительство односкатной крыши своими руками;

• сравнительно быстрое строительство. Уменьшение количества конструктивных элементов сокращают сроки возведения;

• малый вес. Утверждение справедливо для крыш, которые не укрывают мансардный этаж;

• можно создавать сложные конфигурации из множества скатов, расположенных на разной высоте. Тогда технически это будет односкатная крыша, а практически – необычная кровля;

• экономия ресурсов – материала, времени и денег;

• постройка односкатной кровли единственный вариант в том случае, когда существует запрет на скат воды на проезжую часть, на участок соседей и т.п;

Несмотря на существенное уменьшение площади под односкатной кровлей, она оставляет возможность устройства мансарды.

Недостатки односкатной крыши:

У каждой медали две стороны. Так и односкатная крыша имеет свои минусы:

• необходимость монтажа более надежной водосточной системы. Поскольку сток воды идет только в одном направлении, нужно выбрать систему большего диаметра.

Нюанс. Лучше отдать предпочтение металлической системе водостоков и закрепить кронштейны на расстоянии 40 см.

• незначительная полезная площадь чердака при незначительно уклоне;

• невзрачный внешний вид. Этот недостаток весьма условный. Т.к. при наличии фантазии даже односкатную крышу можно выполнить очень красивой. Оригинальные крыши на фото способны преобразить любой загородный дом.

В результате, достоинств намного больше.

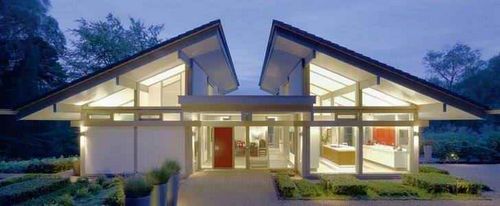

Оригинальная конструкция односкатной крыши

Материал подготовлен для сайта www.moydomik.net

Как сделать односкатную крышу своими руками

Выбор и подготовка пиломатериала

Чтобы сделать кровлю с одним скатом правильно, нужно заготовить соответствующего качества материал:

• Бревно или брус. Из них будут изготовлены мауэрлат, балки и стропила, поэтому нужно обратить внимание на качество пиломатериала. Древесина должна быть сухой. Допустимая влажность не более 20 %. Предпочтительно из лиственницы или хвойных пород. Сечение бруса зависит от размера ската крыши и веса кровельного материала. В любом случае, лучше брать с запасом — брус диаметром не менее 100 мм, бревно сечением 100х100, 120х120 мм. Предварительно обработанные антисептиками брусья дольше прослужат. Кроме того, они будут защищены от грибка, плесени, древесных жучков и прочих вредителей.

Нюанс. Клееный брус обладает более высокими характеристиками. Несмотря на чуть большую стоимость лучше отдать предпочтение этому материалу.

• Доски (25х100) или брус (50х50) для обрешетки. Подойдет материал не высшего сорта. Главное сухой, не сильно сучковатый и без коры.

Даже если вы планируете закрывать скат осб, все равно доски нужны, для того, чтобы нормально передвигаться по крыше. Нюанс. Толщина доски зависит от вида утеплителя, который будет применяться.

• Доски обрезные. К ним требования выше. Поскольку они устанавливаются на видном месте и играют роль торцевой (ветровой) планки.

Нюанс. Эти доски можно заменить специальным доборным элементом, если используется металлочерепица.

• Крепеж. Гвозди, саморезы, анкерные болты, обожженная проволока. Для каждого крепления будем использовать тот метиз, который обеспечит более надежную фиксацию.

Нюанс. Устраивая односкатную кровлю в районах с сильной ветровой нагрузкой лучше использовать два вида крепежа в одном месте.

• утеплитель;

• пленка паро- и гидроизоляции;

• кровельный материал.

Из инструментов понадобится: молоток, ножовка по дереву, степлер, топор, нож, шуруповерт. Как видим, все те инструменты, которые найдутся у любого хозяина.

Расчет односкатной крыши

Это, пожалуй, единственный этап, который лучше доверить специалистам. Можно воспользоваться калькулятором. Но, чтобы иметь возможность контролировать правильность расчета, нужно иметь базовые сведения о расходе материала.

• Брус. Общее количество и сечение бруса определяется параметрами ската. Высота и длина определят количество стропильных ног и их длину. Ноги устанавливаются на расстоянии 0,6-1 м.п.

Совет. Чем тоньше брус, тем чаще нужно монтировать стропильные ноги.

Оптимальное сечение в зависимости от длины ноги можно рассчитать по таблице.

• Доски. Общий метраж досок зависит от кровельного материала. Например, шаг обрешетки для металлочерепицы 300 мм. для двух самых нижних досок и 350 мм. для остальных. Обрешетка под шифер монтируется с шагом 440 мм. Для гибкой кровли шаг произвольный, поскольку технология укладки предусматривает изготовление твердой и ровной поверхности.

Нюанс. Лучше выдерживать требования к монтажу кровельного материала. В противном случае, производитель снимает с себя всю ответственность за его функционирование.

Количество пиломатериала для ветровой доски равно периметру ската за минусом длины нижней части ската. Низ закрывается планкой карниза.

утеплитель равен площади ската.

Совет. На расчет влияет вид и плотность утеплителя, а также, назначение чердака. Например, для утепления крыши нужно уложить минеральную вату плотностью 50 гр/м.кв. в три слоя. Чем выше плотность, тем меньше количество слоев.

Слоев утеплителя должно быть минимум два. Укладывать их нужно в шахматном порядке, чтобы устранить мостики холода.

• Кровельный материал. Оказывает влияние на допустимый угол ската кровли. Существуют различные схемы для определения оптимального угла, учитывающие ветровую, снеговую нагрузку. Можно ориентироваться на приведенную ниже схему.

Увеличение угла наклона приводит к увеличению площади ската, а значит к расходу материала. Оптимальный угол 25°. Этого достаточно для кровли покрытой наиболее популярными материалами металлочерепицей, шифером, фальцевой кровлей, профнастилом. А ветровая нагрузка снижается до минимального уровня. К сведению, увеличение угла с 0° до 45° приводит к увеличению площади ската в 1,5 раза.

При этом, для регионов со значительной снеговой нагрузкой односкатная кровля должна иметь угол, достаточный для сползания снега. В противном случае, снег продавит кровельный материал.

Нюанс: скат должен быть наклонен в наветренную сторону.

Совет. Учет рельефа местности повлияет на угол наклона односкатной крыши. Если дом окружен деревьями, которые будут снижать скорость ветра – угол наклона должен быть больше. Если коттедж расположен на открытой местности, скат можно делать более пологим. Ветер будет сдувать снег.

Устройство односкатной крыши своими руками, подразумевает наличие чертежей. Это избавит вас от необходимости держать в голове все размеры и вспоминать, как планировалось крепить тот или иной элемент.

---

---

Монтаж односкатной крыши – пошаговая инструкция

1. Установка стропильной системы

Возможны два варианта устройства стропильной системы:

• установка несущих элементов крыши (стропил) на стены, которые находятся на разных уровнях. Исключение абсолютно плоские кровли;

• изготовление треугольных ферм, объединяющих в себе стропило, балку и стойку. Такая конструкция может быть изготовлена, если стены находятся на одном уровне.

Первый вариант установки стропил более дешевый, поскольку упрощает монтаж и снижает расход древесины. Но, в данном случае требуется поднять несущую стену на нужную высоту. Чтобы упереть в нее верхнюю часть стропильной ноги.

Второй, наоборот, увеличивает расход древесины. Но снижает сроки монтажа и упрощает работу, потому, что монтаж треугольников может быть выполнен на земле. С другой стороны, для того, чтобы поднять уже готовые треугольники, нужны специальные приспособления.

На качество монтажа или сроки эксплуатации стропильной системы выбор способа не влияет. Таким образом, окончательный выбор за застройщиком.

Второй момент, который важен при строительстве крыши – это устройство стропильной ноги. А точнее, необходимости использовать подкосы (дополнительные опоры). Количество и место установки подкосов зависит от:

1. расстояния между стеной и местом примыкания кровли;
2. длины стропильной ноги;
3. веса стропильной ноги (вида древесины и ее диаметра, сечения);
4. угла наклона кровли;
5. вида кровельного материала;
6. вида теплоизоляционного материала.

2. Установка мауэрлата

Мауэрлат – это дополнительный элемент, позволяющий равномерно распределить нагрузку на несущие стены. На него опирается нижний край стропильной ноги.

Мауэрлат устанавливают на несущую стену или между балками и надежно крепят.

Материал, из которого построена несущая стена, определяет вид применяемого крепежа:

• для кирпичных строений нужно использовать отожженную проволоку;

• для зданий из пористых материалов – арматуру, длиной равной 2/3 ширины блока;

• для сруба из бруса – анкерный болт. Но часто верхний венец играет роль мауэрлата;

Совет. Чтобы защитить мауэрлат от влаги нужно положить его на рубероид или другой изоляционный материал.

3. Установка балок перекрытия

Стоит отметить, что стропильная нога, может опираться на балки перекрытия. Тогда шаг установки балки должен соответствовать расчетному шагу монтажа стропил.

Крепление стропильной ноги к балке показано на рисунке.

Вне зависимости от варианта, нога устанавливается на мауэрлат посредством запила. Который нужно выполнить точно, чтобы зазор между ногой и мауэрлатом был минимален.

4. Установка подстропильных ног

При ширине пролета свыше 4,5 м.п. устанавливают распорки (подстропильные ноги). Их назначение – предотвратить прогиб бруса. Установка распорки, в зависимости от длины пролета представлена на фото.

5. Монтаж обрешетки односкатной крыши

Шаг обрешетки зависит от вида кровельного материала. Крепится доска обрешетки к стропильной ноге гвоздями.

Совет. Для односкатных крыш на мансардном этаже нужно заранее продумать место установки мансардного окна. В этом месте обрешетка не нужна, зато требуется установить две горизонтальные перемычки для более надежного крепления окна. Перемычки выполняются из того же материала, что и стропильная система.

Строительство односкатной крыши – видео

6. Утепление односкатной крыши

Выполняется любым теплоизоляционным материалом.

Последовательность утепления:

• крепление гидроизоляции. Пленка крепится внахлест строительным степлером;
• укладка утеплителя;
• выполнение контрооберештки. Она нужна, чтобы пленка пароизоляции не касалась утеплителя;
• укладка паробарьера.

Совет. Эффективнее использовать мягкий утеплитель, он лучше заполняет пустоты и более простой в монтаже.

При минимальном уклоне кровли лучше использовать сыпучие утеплители – керамзит или опилки. Даже при затекании воды этот материал не намокает.

7. Монтаж кровельного материала

Выполняется в соответствии с требованиями, которые выдвигает производитель материала. Рекомендуем ознакомиться с технологией монтажа металлочерепицы и ондулина.

Профилактика ошибок и повреждений

Односкатная кровля прослужит дольше, если периодически производить осмотр ее основных элементов. Неверный расчет, неправильный монтаж или повреждение влагой могут привести к необходимости усиления или замены части стропильной ноги или другого элемента. Иногда древесину поражают грызуны или древесные жучки. В зависимости от степени повреждения нужно либо обработать дерево, либо полностью/частично его заменить.

Время от времени нужно удалять мусор, скопившийся на скате кровли. Ведь лишний вес ей абсолютно ни к чему. Он только будет задерживать снег, и увеличивать нагрузку на крышу.

Заключение

В пределах статьи мы постарались подробно рассмотреть все нюансы, касающиеся устройства односкатных крыш. Начиная с изучения преимуществ, недостатков крыши и выбора необходимых для работы материалов, и заканчивая пошаговой инструкцией, как построить односкатную крышу своими руками.
