Стропильная система двухскатной крыши – расчет, монтаж, установка стропил своими руками

Двускатная крыша – это крыша с двумя наклонными поверхностями (скатами) прямоугольной формы. Конструкция двускатной крыши эффективно сочетает простоту и надежность, предлагая практичный и эффективный выбор для частных и коммерческих зданий.

Содержание:

• Виды двухскатной крыши
  • 1. Простая двускатная крыша — симметричная
  • 2. Простая асимметричная двускатная крыша
  • 3. Ломаная двускатная крыша, с наружным и/или внутренним изломом
• Конструкция стропильной системы двухскатной крыши
  • Выбор материала для стропил
• Расчет стропильной системы двухскатной крыши
  • 1. Расчет нагрузки на стропильную систему
  • 2. Расчет снеговой нагрузки на кровлю
    • Оценка состояния и несущей способности стен и фундамента
    • Определение конфигурации кровли:
  • 3. Расчет угла наклона крыши
  • 5. Расчет шага стропил
  • 6. Расчет длины стропил крыши
  • 7. Расчет сечения стропил
    • Сечение стропил — таблица
• Виды стропильной системы двухскатной крыши
  • Висячие стропила
  • Наслонные стропила
  • Комбинированные
• Монтаж стропильной системы двухскатной крыши
  • 1. Крепление мауэрлата к стене
  • Как соединить мауэрлат?
  • Как крепить мауэрлат?
  • Способы крепления мауэрлата к стене и стропилам
    • 2. Изготовление стропильных ферм или пар
    • 3. Установка стропильных ног
    • 4. Установка конька двускатной крыши
    • 5. Монтаж обрешетки крыши
  • Стропильная система двухскатной крыши с мансардой — видео:
    • Заключение

В рамках этой статьи рассмотрим, как сделать стропильную систему двухскатной крыши своими руками. Для эффективного восприятия материала он представлен в виде пошаговой инструкции от А до Я, от выбора и расчетов, до монтажа мауэрлата и обрешетки под кровлю. Каждый этап сопровождается таблицами, схемами, чертежами, рисунками и фото.

---

Популярность крыши домиком обусловлена рядом преимуществ:

• вариативность конструкции;
• простота в расчетах;
• естественность стока воды;
• цельность конструкции снижает вероятность протечек;
• экономичность;
• сохранение полезной площади чердака или возможность обустройства мансарды;
• высокая ремонтопригодность;
• прочность и износоустойчивость.

Виды двухскатной крыши

Монтаж стропильной системы двускатной крыши зависит, прежде всего, от ее конструкции.

Выделяют несколько вариантов двухскатных крыш (типы, виды):

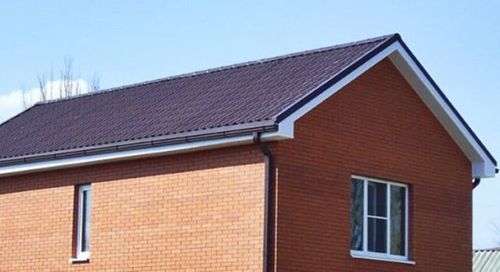

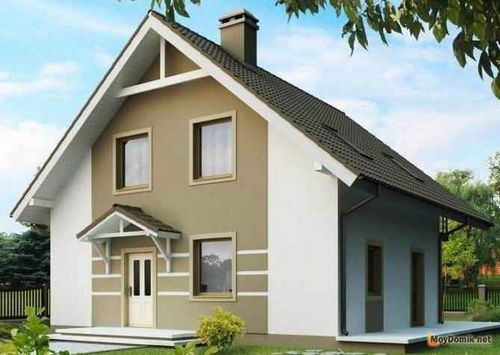

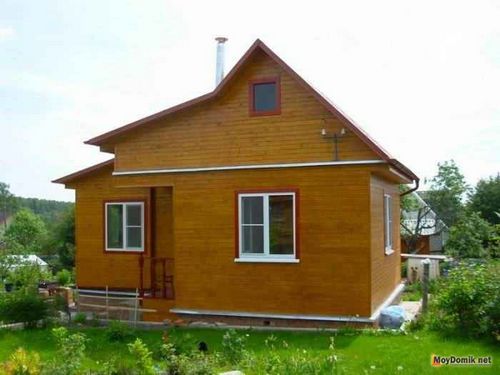

1. Простая двускатная крыша — симметричная

Простая двускатная крыша — симметричнаяНаиболее распространенный в силу простоты и надежности вариант устройства крыши. Благодаря симметрии достигается равномерное распределение нагрузок на несущие стены и мауэрлат. Вид и толщина утеплителя не оказывают влияния на выбор материала.

Сечение бруса дает возможность обеспечить запас несущей способности. Отсутствует вероятность пригибания стропил. Подпорки и распорки можно ставить практически в любом месте.

Явный недостаток – невозможность обустройства полноценного мансардного этажа. Из-за острых углов появляются «глухие» зоны, которые непригодны для использования.

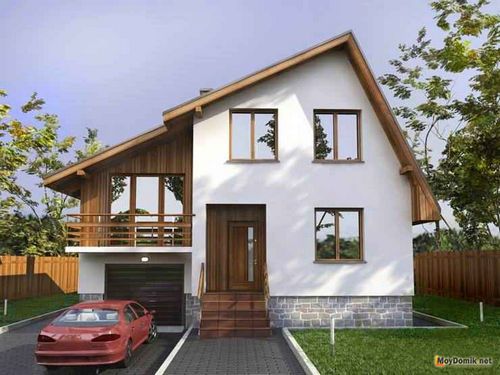

2. Простая асимметричная двускатная крыша

Простая асимметричная двускатная крышаУстройство одного угла более 45° приводит к снижению величины неиспользуемой площади. Появляется возможность сделать жилые комнаты под крышей. В тоже время увеличиваются требования к расчету, т.к. нагрузка на стены и фундамент будет распределятся неравномерно.

3. Ломаная двускатная крыша, с наружным и/или внутренним изломом

Ломаная двускатная крыша, с наружным и/или внутренним изломомТакая конструкция крыши позволяет обустроить полноценный второй этаж под крышей.

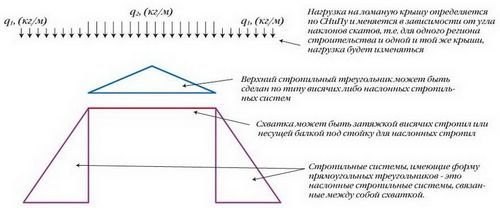

Естественно, простая двускатная стропильная крыша отличается от ломаной, не только визуально. Главная трудность таиться в сложности расчетов.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

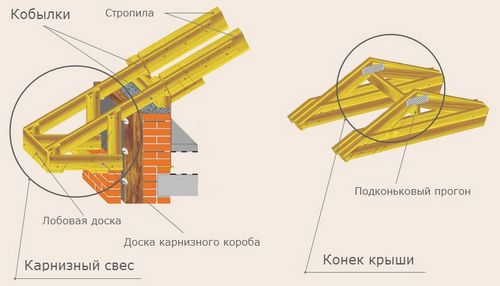

Места расположения элементов показаны на фото.

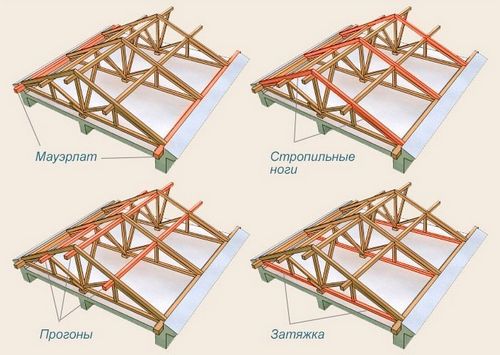

Элементы стропильной системы двухскатной крыши

Элементы стропильной системы двухскатной крыши — схема 2

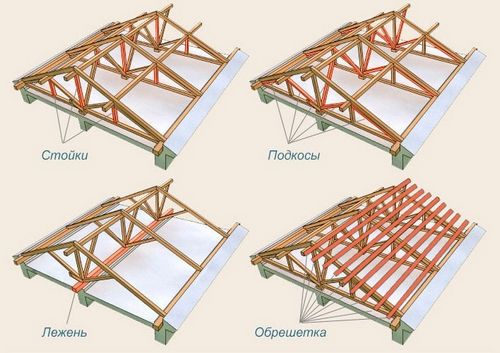

Элементы стропильной системы двухскатной крыши — схема 3

• Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.

  Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

• Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

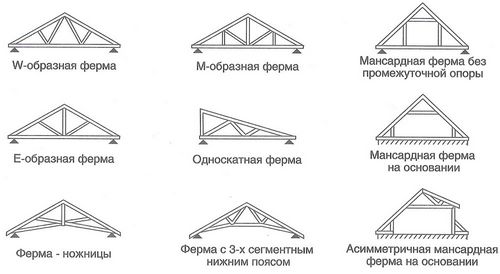

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Варианты фермы стропильной системы крыши

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже.

• Затяжка — соединяет стропильные ноги и придает им жесткость.

• Прогон:

• Стойка для стропил — вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.

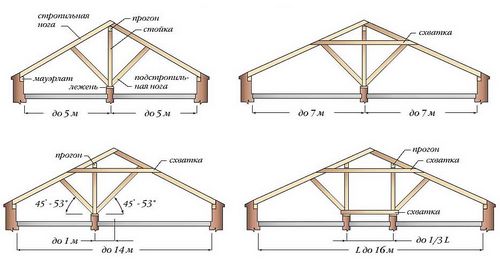

Расположение стойки в зависимости от длины крыши показано на рисунке.

Расположение стойки в зависимости от длины крыши

• Подкос. Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

• Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.

• Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет. Важное назначение обрешетки — перераспределение нагрузки от кровельного материала на стропильную систему.

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Технология их устройства определяется типом кровли.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

---

---

Расчет стропильной системы двухскатной крыши

Расчет параметров материала важный этап, поэтому приводим алгоритм расчета пошагово.

Расчет стропильной системыВажно знать: вся стропильная система состоит из множества треугольников, как наиболее жесткого элемента. В свою очередь, если скаты имеют различную форму, т.е. являются неправильным прямоугольником, то нужно разделить его на отдельные составляющие и посчитать нагрузку и количество материалов для каждого. После расчетов данные суммировать.

1. Расчет нагрузки на стропильную систему

Нагрузка на стропила может быть трех видов:

• Постоянные нагрузки. Их действие будет всегда ощущаться стропильной системой. К таким нагрузкам относят вес кровли, обрешетки, утеплителя, пленок, доборных элементов кровли, отделочных материалов для мансардного этажа. Вес кровли является суммой веса всех его составляющих элементов, такую нагрузку проще учесть. В среднем величина постоянной нагрузки на стропила равна 40-45 кг/м.кв.

Совет. Чтобы сделать запас прочности для стропильной системы лучше к расчету прибавить 10%.

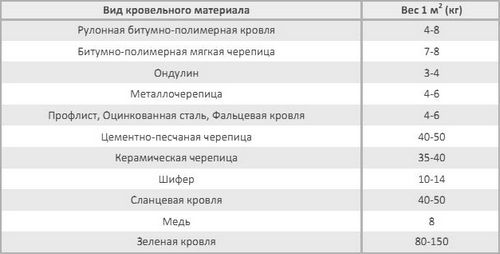

Для справки: Вес некоторых кровельных материалов на 1 м.кв. представлен в таблице

Совет. Желательно, чтобы вес кровельного материала, приходящийся на 1 м.кв. площади крыши, не превышал 50 кг.

• Переменные нагрузки. Действуют в разные периоды и с разной силой. К таким нагрузкам относят: ветровую нагрузку и ее силу, снеговую нагрузку, интенсивность осадков.

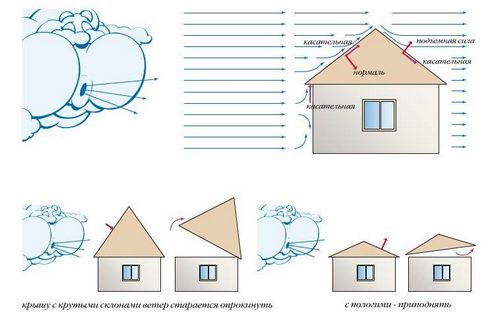

По сути, скат крыши подобен парусу и, если учесть ветровую нагрузку, вся конструкция крыши может быть разрушена.

Ветровая нагрузка на крышу

Расчет проводят по формуле: ветровая нагрузка равна показатель по региону, умноженный на поправочный коэффициент. Эти показатели содержатся в СНиП «Нагрузки и воздействия» и определяются не только регионом, но и местом расположения дома. Например, на частный дом, окруженный многоэтажными зданиями, приходится меньше нагрузок. Отдельно стоящий загородный дом или дача испытывают повышенные ветровые нагрузки.

2. Расчет снеговой нагрузки на кровлю

Расчет крыши на снеговую нагрузку проводится по формуле:

Полная снеговая нагрузка равна вес снега, умноженная на поправочный коэффициент. Коэффициент учитывает ветровое давление и аэродинамическое влияние.

Вес снега, который приходится на 1 м.кв. площади крыши (согласно СНиП 2.01.07-85) находится в пределах 80-320 кг/м.кв.

Коэффициенты, показывающие зависимость от угла наклона ската представлены на фото.

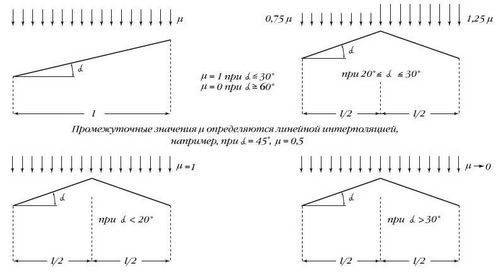

Схема расчета снеговой нагрузки на крышу

Нюанс. При угле наклоне ската свыше 60° нагрузка снега на расчет не влияет. Поскольку снег быстро сползет вниз и не повлияет на прочность бруса.

• Особые нагрузки. Учет таких нагрузок проводится в местах с высокой сейсмической активностью, торнадо, штормовыми ветрами. Для наших широт достаточно сделать запас по прочности.

Нюанс. Одновременное действие многих факторов вызывает эффект синергии. Это стоит учесть (см. фото).

Оценка состояния и несущей способности стен и фундамента

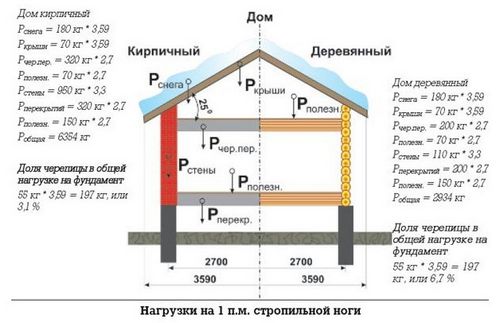

Следует учитывать, что кровля имеет существенный вес, который способен нанести вред остальному зданию.

Определение конфигурации кровли:

• простая симметричная;
• простая ассиметричная;
• ломаная.

Чем сложнее форма крыши, тем большее количество стропильных ферм и подстропильных элементов нужно для создания необходимого запаса по прочности.

{banner_advert_2}

3. Расчет угла наклона крыши

Угол наклона двухскатной крыши определяется в первую очередь кровельным материалом. Ведь каждый из них выдвигает свои требования.

• мягкая кровля – 5-20°;
• металлочерепица, шифер, профнастил, ондулин – 20-45°.

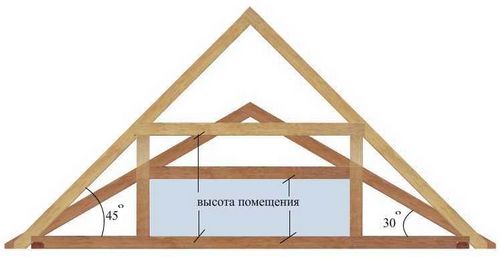

Следует учесть, что увеличение угла увеличивает площадь пространства под крышей, но и количество материала. Что влияет на общую стоимость работ.

Расчет угла наклона крыши

Нюанс. Минимальный угол наклона двускатной крыши должен составлять не меньше 5°.

5. Расчет шага стропил

Шаг стропил двускатной крыши для жилых домов может составлять от 60 до 100 см. Выбор зависит от кровельного материала и веса конструкции крыши. Тогда количество стропильных ног рассчитывается путем деления длины ската на расстояние между стропильными парами плюс 1. Полученное число определяет количество ног на один скат. Для второго число нужно умножить на 2.

6. Расчет длины стропил крыши

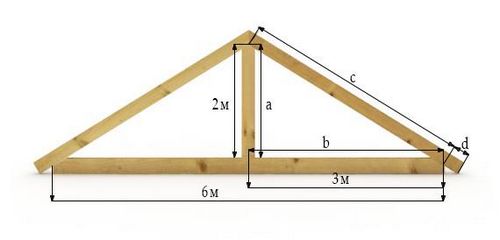

Длина стропил для чердачной крыши рассчитывается по теореме Пифагора.

Параметр «а» (высота крыши) задается самостоятельно. Ее величина определяет возможность обустройства жилого помещения под крышей, удобством нахождения на чердаке, расходом материала на строительство крыши.

Параметр «b» равен половине ширины здания.

Параметр «с» представляет собой гипотенузу треугольника.

Совет. К полученному значению нужно добавить 60-70 см. для запилов и выноса стропильной ноги за стену.

Стоит отметить, что максимальная длина бруса – 6 м.п. Поэтому при необходимости брус для стропил можно сращивать (наращивание, стыковка, соединение).

Способ сращивания стропил по длине показан на фото.

Способы сращивания стропил по длине

Ширина стропил для крыши зависит от расстояния между противоположными несущими стенами.

7. Расчет сечения стропил

Сечение стропил двускатной крыши зависит от нескольких факторов:

• нагрузки, о ней мы уже писали;

• вида применяемого материала. Например, бревно выдерживает одну нагрузку, брус – другую, клееный брус – третью;

• длины стропильной ноги;

• вида древесины, которая используется в строительстве;

• расстояния между стропилами (шага стропил).

Определить сечение бруса для стропил, зная расстояние между стропилами и длину стропила можно с помощью нижеприведенных данных.

Сечение стропил — таблица

Совет. Чем больше шаг установки стропил, тем большая нагрузка приходится на одну стропильную пару. Значит, сечение стропил нужно увеличивать.

Размеры пиломатериала (бруса и доски) для двухскатной стропильной системы:

• толщина (сечение) мауэрлата – 10х10 или 15х15 см.;

• толщина стропильной ноги и затяжки – 10х15 или 10х20 см. Иногда используют брус 5х15 или 5х20 см;

• прогон и подкос – 5х15 или 5х20. В зависимости от ширины ноги;

• стойка – 10х10 или 10х15;

• лежень – 5х10 или 5х15 (в зависимости от ширины стойки);

• толщина (сечение) обрешетки крыши – 2х10, 2,5х15 (в зависимости от кровельного материала).

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

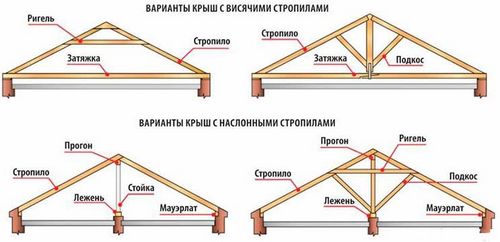

Виды системы крыши: с наслонными и висячими стропилами

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок. Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие.

Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.

{banner_link_1}

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

Комбинированный вид стропильной системы

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Монтаж стропильной системы двухскатной крыши

После того, как рассчитаны стропила двускатной крыши, можно приступать к монтажу. Процесс разобьем на этапы и дадим характеристику каждому из них. Получится своеобразная пошаговая инструкция, содержащая дополнительные сведения по каждому этапу.

1. Крепление мауэрлата к стене

Брус устанавливается по длине стены, на которую будут опираться стропила.

В срубах из бревна роль мауэрлата играет верхний венец. В зданиях, построенных из пористого материала (газобетон, пенобетон) или кирпича, мауэрлат устанавливается по всей длине несущей стены. В других случаях его можно устанавливать между стропильными ногами.

Материал подготовлен для сайта www.moydomik.net

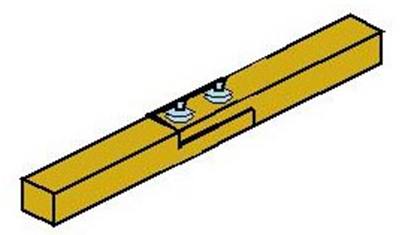

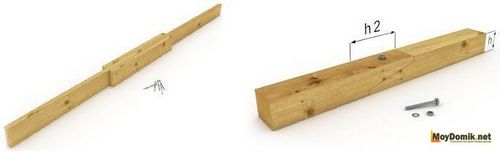

Сращивание мауэрлата друг с другом (прямым замком с болтами)Поскольку длина мауэрлата превышает стандартные размеры пиломатериалов, его приходится сращивать.

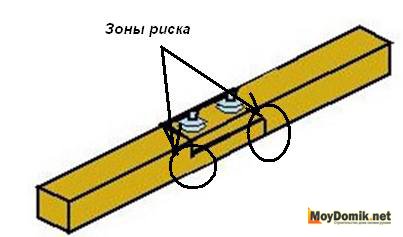

Соединение мауэрлата друг с другом делается как показано на рисунке.

Как соединить мауэрлат?

Запил брусьев производится только под углом в 90°. Соединения происходит с применением болтов. Гвозди, проволока, деревянные нагели не используются.

Как крепить мауэрлат?

Установка мауэрлата выполняется на верху стены. Технология монтажа предусматривает несколько способов крепления мауэрлата:

• строго по центру несущей стены;
• со смещением в одну из сторон.

Совет. Мауэрлат не может размещаться ближе, чем 5 см. до наружного края стены.

Чтобы защитить брус для мауэрлата от повреждения его укладывают на слой гидроизоляционного материала, в качестве которого чаще всего выступает обычный рубероид.

Надежность крепления мауэрлата важный аспект строительства. Это связано с тем, что скат крыши подобен парусу. Т.е., он испытывает сильную ветровую нагрузку. Следовательно, мауэрлат нужно крепко зафиксировать на стене.

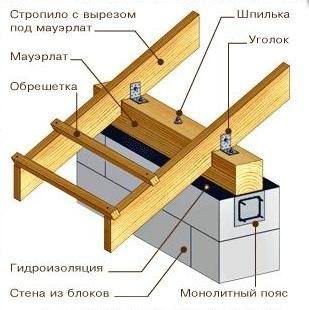

Способы крепления мауэрлата к стене и стропилам

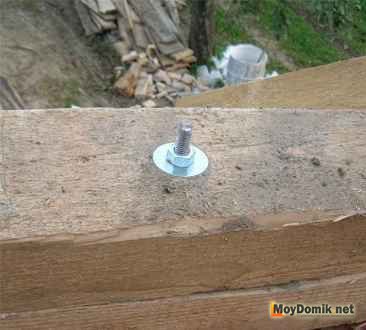

Крепления мауэрлата анкерамиАнкерные болты. Идеальны для монолитного строения.

Крепления мауэрлата деревянными нагелямиДеревянные нагели. Используются для срубов из бревна и бруса. Но, они всегда используются с дополнительными крепежами.

Крепления мауэрлата скобамиСкобы.

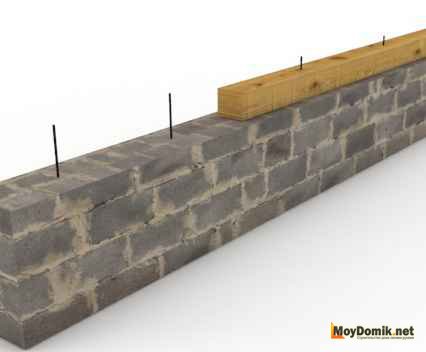

Крепления мауэрлата на шпильки или арматуруШпилька или арматура. Применяется в том случае, если коттедж построен из пористых материалов (газобетон, пенобетон).

Крепления мауэрлата скользящим креплениемСкользящее крепление (шарнирное). Связка таким способом позволяет обеспечить смещение стропильных ног при усадке дома.

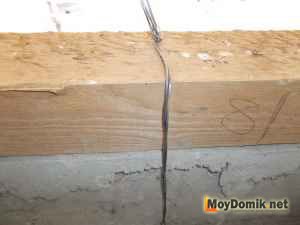

Крепления мауэрлата проволокойОтожженная проволока (вязальная, стальная). Используется как дополнительное крепление в большинстве случаев.

2. Изготовление стропильных ферм или пар

Монтаж выполняется двумя способами:

• установка брусьев непосредственно на крыше. Используется не часто, поскольку выполнять все работы, замеры, подрезки на высоте проблематично. Зато позволяет полностью выполнить монтаж своими руками;

• сборка на земле. Т.е., отдельные элементы (треугольники или пары) для стропильной системы можно собрать внизу, а затем поднять их на крышу. Преимущество такой системы в более быстром выполнении высотных работ. А недостаток – в том, что вес собранной конструкции стропильной фермы может быть значительным. Чтобы ее поднять потребуется специальное оборудование.

Совет. Прежде чем собирать стропильные ноги, нужно нанести разметку. Очень удобно использовать для этих целей шаблоны. Собранные по шаблону стропильные пары будут абсолютно одинаковы. Для изготовления шаблона нужно взять две доски, длина каждой из которых равна длине одного стропила, и соединяются между собой.

3. Установка стропильных ног

Собранные пары поднимаются наверх и устанавливаются на мауэрлат. Для этого внизу стропильных ног нужно сделать запил.

Совет. Поскольку прорези на мауэрлате ослабят его, можно делать запилы только на стропильной ноге. Чтобы запил был одинаковым и плотно прилегал к основанию нужно использовать шаблон. Его вырезают из фанеры.

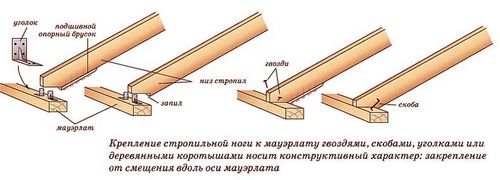

Способы крепления стропильной ноги показано на рисунке.

Способы крепления стропильной ноги

Начинать установку стропильных пар нужно с противоположных торцов крыши.

Совет. Чтобы правильно установить стропильные ноги, лучше использовать временные подкосы и распорки.

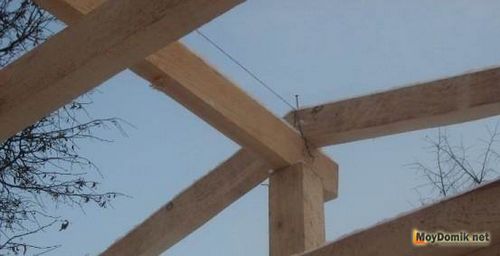

Между стропильными парами натягивается бечевкаМежду закрепленными парами натягивается бечевка. Она упростит монтаж последующих стропильных пар. А также, обозначит уровень конька.

Далее устанавливаются остальные стропильные ноги на обозначенном расстоянии друг от друга.

Если стропильная система монтируется непосредственно на крыше дома, то после установки двух крайних стропильных ног устанавливается опора конька. Далее к нему крепят половины стропильный пар.

Стоит отметить, что в этом вопросе мнения профессионалов расходятся. Одни советуют использовать шахматный порядок крепления, что позволит равномерно распределить увеличивающуюся нагрузку на стены и фундамент более равномерно. Такой порядок предполагает установку одного стропила в шахматном порядке. После того, как часть стропильных ног установлена, монтируют недостающие части пары. Другие, настаивают на том, что нужно делать последовательный монтаж каждой пары. В зависимости от размера конструкции и конфигурации фермы, усиление стропильных ног выполняется подпорками и стойками.

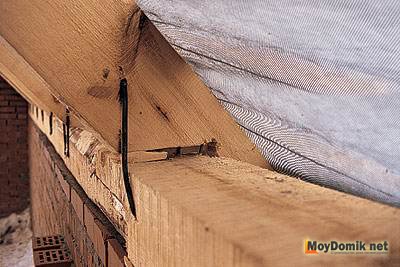

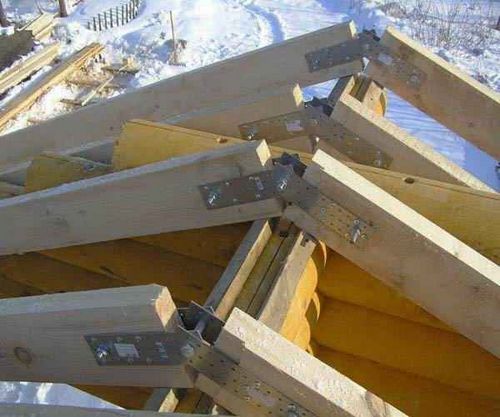

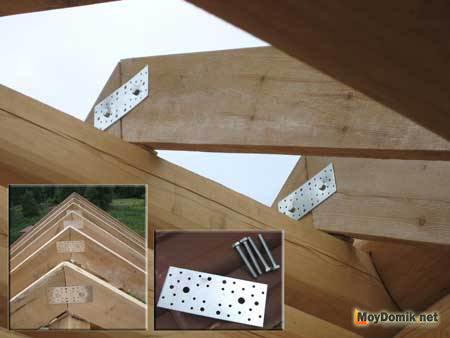

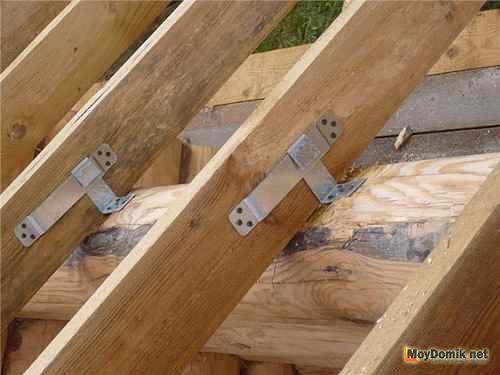

Фиксация стропильными скобамиНюанс. Соединяются дополнительные элементы конструкции с помощью вырубки. Фиксировать их предпочтительно строительными скобами.

При необходимости можно удлинить стропильную ногу.

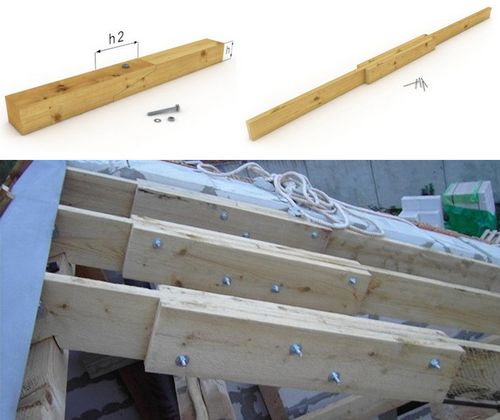

Способы сращивания стропильных ног показаны на фото.

Способы сращивания стропильных ног

Совет. Способ, которым удлиняется мауэрлат (запил под 90°) в данном случае применять нельзя. Это ослабит стропило.

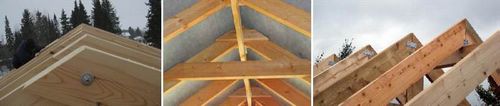

4. Установка конька двускатной крыши

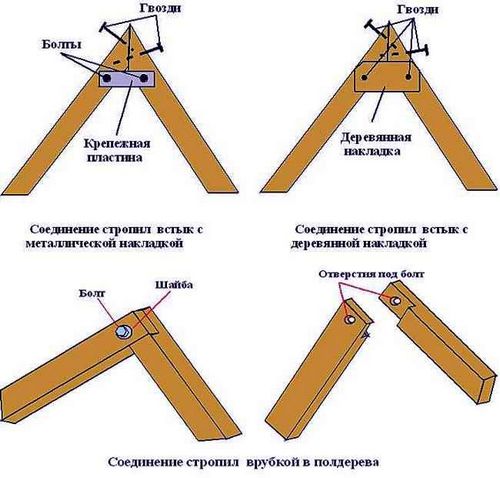

Коньковый узел кровли изготавливается путем соединения стропильных ног вверху.

Устройство конька крыши:

• Способ без использования опорного бруса (см. рис.).

Установка конька крыши без использования опорного бруса

• Способ с использованием стропильного бруса. Брус нужен для больших крыш. В дальнейшем он может стать опорой для стойки.

• Метод накладки на брус.

Установка конька крыши методом накладки на брус

Установка конька крыши способом накладки на брус

• Более современной разновидностью изготовления конькового узла можно считать способ, показанный на фото.

Способ изготовления конькового узла

• Метод врубки.

Установка конька крыши методом врубки

После того, как установлена стропильная система делаем капитальное закрепление всех конструктивных элементов.

5. Монтаж обрешетки крыши

Монтируется обрешетка в любом случае, и предназначена для более удобного перемещения по крыше в процессе выполнения работ, а также для крепления кровельного материала.

Шаг обрешетки зависит от вида кровельного материала, например:

• под металлочерепицу – 350 мм (расстояние между двумя нижними досками обрешетки должно составлять 300 мм).
• под профнастил и шифер – 440 мм.
• под мягкую кровлю настилаем сплошную обрешетку.

Стропильная система двухскатной крыши с мансардой — видео:

Заключение

Как видим, несмотря на кажущуюся простоту, монтаж стропильной системы двускатной крыши содержит много подводных камней. Но, опираясь на приведенные рекомендации, вы сможете без проблем построить надежную конструкцию своими руками.
