Охранная зона ЛЭП 10 кВ — расстояния в разные стороны и строительство в рекреационной местности

Охранная зона ЛЭП представляет собой пространственное ограничение в форме геометрического объемного многоугольника, который окружает техническое сооружение (включая воздушное пространство над ним) с всех сторон. Это делается с целью обеспечения мер безопасности.

Около города

Многое зависит от участка, на котором дислоцирована конструкция, величины охранной зоны линии электропередачи, класса напряжения линий, близости объектов, для которых кабельные или воздушные линии (ВЛ) могут представлять потенциальную угрозу или опасность.

Расстояния охранной зоны

• Расстояния охранной зоны
• Деятельность человека в охранной зоне
  • 2.1 Тонкости
  • 2.2 Безопасность и вред для здоровья
  • 2.3 Нюансы
• Правила нахождения в охранной зоне ЛЭП
  • 3.1 Основные требования
• Работа крана в охранной зоне ЛЭП

Каким бы ни было по величине расстояние вокруг опор по закону (например, охранная зона ЛЭП 10 кВ требует по 10 м с каждой стороны), нормы расстояний от опор все равно должны соблюдаться. Установка должна выполнять свои функции, не угрожая при этом ничьей жизни и здоровью.

Рядом с электростанцией

Основным документом по вопросам размещения ЛЭП, порядку их установки и определения, сколько метров в каждую сторону нужно отступать при создании охранных зон, является Постановление за № 169, принятое 24.02.2009 «О порядке установки охранных зон».

Этот документ – основополагающее Постановление Правительства по вопросам разработки и размещения ЛЭП, постройки линий электропередачи и создания должных границ – в официальной зоне, для которой разработано специальное юридическое определение.

Расположение распределительных устройств и пунктов, трансформаторных подстанций по нормативным актам производится в специальных зданиях и постройках, которые постоянно пребывают в закрытом состоянии. Ведомственная инструкция предусматривает порядок доступа специалистов с допуском и полномочиями, а также запрещает доступ посторонних.

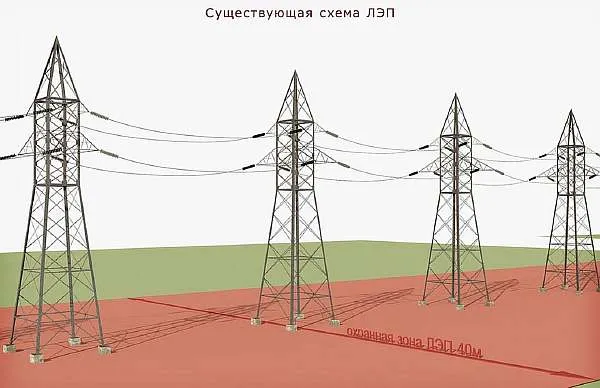

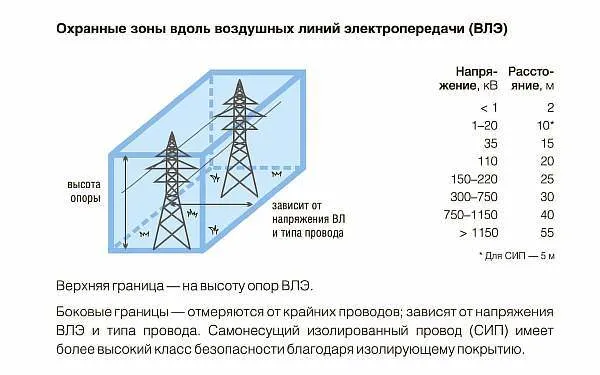

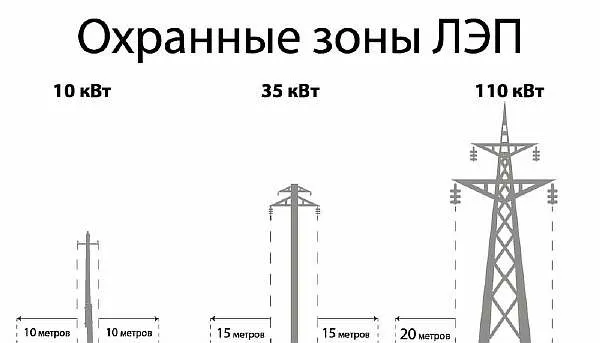

Схема санитарных зон ЛЭП согласно нормам СанПиН

Построить специальные помещения для сотен километров воздушных линий электропередачи невозможно, а они обходятся дешевле, чем прокладка подземного кабеля, хоть и остаются доступными не только для тех, кто по закону отвечает за их состояние и эксплуатацию.

Ответственность за правильное использование ЛЭП возложена на тех, кто занимается электросетями.

В их ведении находятся не только ремонт и охрана, но и ограничение охранной зоны линий электропередачи. Также в их обязанности входит информирование общественности о степени опасности и нормативах по предупреждению возможных последствий.

Опоры рядом с деревней

Охранные меры заключаются в следующем:

1. В определении, сколько метров составляет минимальное расстояние от ЛЭП до жилого дома, промышленного здания, общественного или бытового сооружения. Уменьшать его запрещено законом, а нарушенный запрет подлежит административным санкциям по КоАП.
2. Отведение земельного участка определенного размера в охранной зоне линии электропередачи, по вертикальной плоскости от проводов. Разрешаться или запрещаться приближение к земляной границе может только при условии, что она установлена в зависимости от количества вольт в воздушной линии (ВЛ).
3. При расположении конструкций с проводами на водной поверхности определение допустимой удаленности тоже составляет минимальное расстояние, определенное правилами эксплуатации.
4. При подземном или подводном расположении – проводит обозначение, которое зависит не только от напряжения, но и от судоходности или несудоходности водоема.
5. В лесах, лесополосах и парках происходит вырубка специальных просек. Рубка каждого дерева в данном случае несет дополнительные меры по обеспечению противопожарной безопасности в охранной зоне ЛЭП, предотвращению экологического вандализма при возгорании.

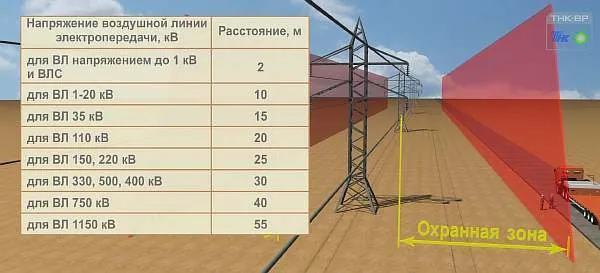

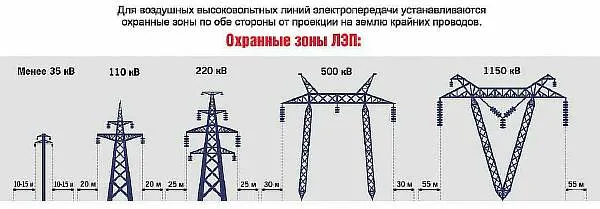

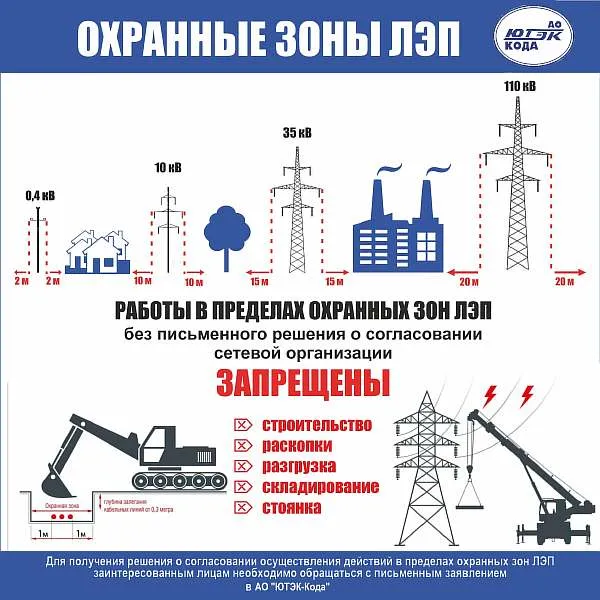

Таблица норм, сколько метров нужно отступить в каждую сторону

В число работ организаций, отвечающих за безопасное производство или проживание в местах прохождения ЛЭП, входит необходимость размещать предупреждающие знаки. Каждый из них должен быть прочным и ярким, достигать размера 28х21 см, на случай, если у кого-то плохое зрение.

Назначение знака – не только проводить ограничение любой защитной зоны, но и указывать направление ограничивающей линии, указывать стрелочкой на ее край, содержать контактную информацию о владельцах (номера телефонов для связи), а также иметь контрастную кайму в 21 см. Иногда их могут оформлять на бетонных опорах.

Охранные зоны ЛЭП, в зависимости от напряжения, можно посмотреть в таблице, представленной ниже.

Типы линий	Расстояние до границы охранной зоны ЛЭП, м	Тип осуществления передачи
Напряжение 0.4 кВ	2	ВЛ
Напряжение 6 кВ, 10 кВ (до 20)	10	ВЛ
Напряжение 35 кВ	15	ВЛ
Напряжение 110 кВ	20	ВЛ
Напряжение 150 кВ	20	ВЛ
Напряжение 160–220 кВ	25	ВЛ
Напряжение 330–500 кВ	30	ВЛ
Напряжение 750 кВ	40	ВЛ
Напряжение 1150 кВ	55	ВЛ
Напряжение 0.4/6/10 кВ	1 м с каждой стороны	КЛ
Пересечение водоемов	100	ВЛ
Изолированный проводник	10	ВЛ-6
ВЛЗ-6 (10 кВ)	5	ВЛЗ-6

Деятельность человека в охранной зоне

ГОСТ 12.1.051-90 – основной документ, с которым нужно согласовывать расстояния. Он дает общепринятое определение охранной зоны. Список запретов распространяется на различные ситуации, в которых не может осуществляться человеческая деятельность.

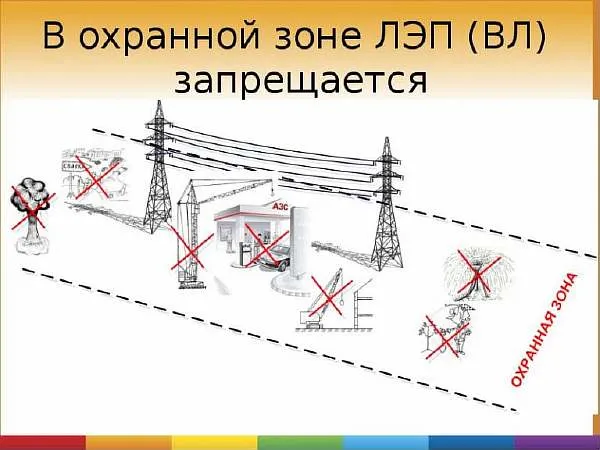

Запрет на производство работ

Например, когда речь идет об удаленности линии электропередачи от частного владения, то охранная зона ВЛ 0.4 кВ – по 2 м от каждого провода (Постановление Правительства РФ № 160), если речь идет о границах участка, а не о фундаменте здания. Свободное пространство вокруг электроустановки необходимо для того, чтобы избежать деструктивного действия электромагнитного поля.

Давно доказано, что чем выше напряжение, тем значительнее негативные изменения в организме человека.

В населенных пунктах есть строго разрешенные понятия по охранным зонам в зависимости от напряжения. Если охранная зона ЛЭП 35 кВ, то необходим отступ в 15 м. При этом никаких деревьев и кустов сажать нельзя, и в случае нарушения они будут выпилены в обязательном порядке.

Если ЛЭП располагается на частной земле, хозяин может использовать грунт для выращивания растений. Но для этого необходимо получить разрешение в организации, отвечающей за эксплуатацию линии электропередачи. На данной территории нельзя сажать деревья и кустарники, вносить удобрения, содержащие опасные для сооружения химические соединения, и даже поливать свой огород. В этом случае соблюдается сервитут на земельную собственность.

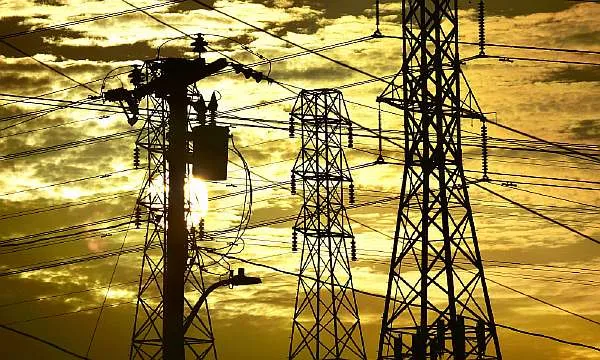

На фото представлен столбы линии электропередачи.

В городе

Тонкости

Охранная зона ЛЭП 110 кВ составляет 20 м, а если свыше 150 кВ, то 25 м. Следует учесть, что даже согласование с соответствующей инстанцией не дает непосредственному владельцу участка права ограничивать подъезд для ремонта. Нельзя будет воспрепятствовать починке в случае необходимости на основании того, что это земельная собственность и на ней выращен урожай.

Минимальные нормы отступов

Основное правило – соблюдение предписанного порядка:

• нельзя перекрывать подъезды и дороги, ссыпать мусор и снег, держать животных;
• препятствовать работе людей, имеющих необходимость в ремонте и допуск на его осуществление;
• никакое строительство, мероприятия по разборке, благоустройству или реконструкции строений не разрешены, пока не произведено оформление разрешения снести, начать стройку или произвести снос;
• еще одно условие – отсутствие любых земляных работ рядом с ЛЭП, мелиорации или применения взрывов даже при самой насущной необходимости пролагать оросительные каналы, канавы для труб или кабелей.

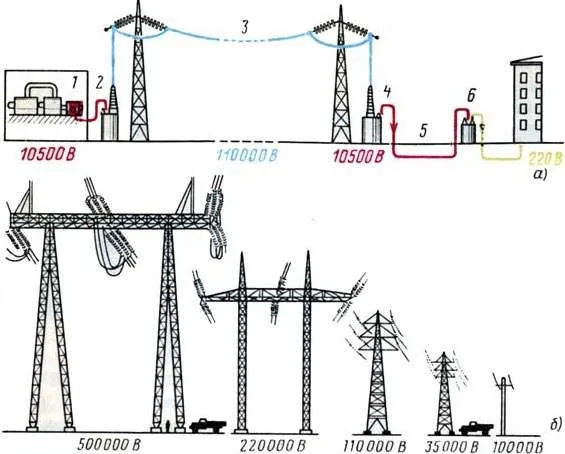

Варианты опор линий электропередачи

Все эти действия, при отсутствии разрешения на труд у хозяина участка (если только он не будет убирать им же созданные препятствия), могут повлечь за собой административный штраф или обращение с иском в суд. А судебный орган всегда расценивает такие действия как создание опасности или угрозы для деятельности высоковольтной или кабельной линии, что является административным нарушением.

Любой проект, особенно в населенном пункте, должен соответствовать предписанным нормам и правилам проведения строительных работ. Строить в данном случае лучше у подрядчика. Чертеж утверждается в соответствии со стройгенпланом.

Санитарные нормы для ВЛ

В дальнейшем для проведения работ со стреловым краном, экскаватором, другой землеройной техникой и даже автокраном необходимо разрешение. В подобных случаях деятельность осуществляется по выписанному наряду на проведение работ согласно ППР с учетом карты коммуникаций района.

Владельцы участков, расположенных на границе с опорой ВЛ, или, что еще хуже, на территории землевладения, по прихоти судьбы оказываются в стесненных обстоятельствах. Они должны согласовывать с инстанциями даже спил деревьев, не говоря уже о том, чтобы сносить строения или использовать для строительства технику, даже построить гараж.

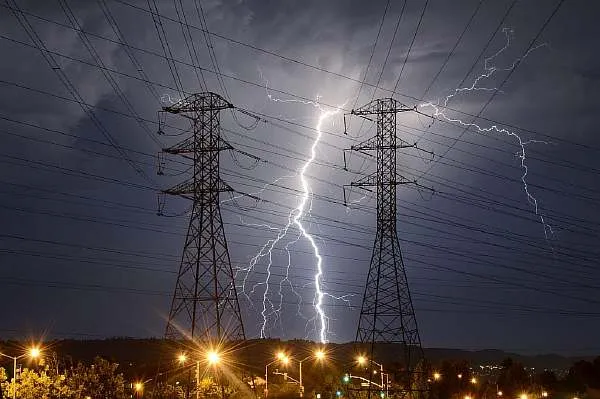

На фото изображена типовая линия электропередачи.

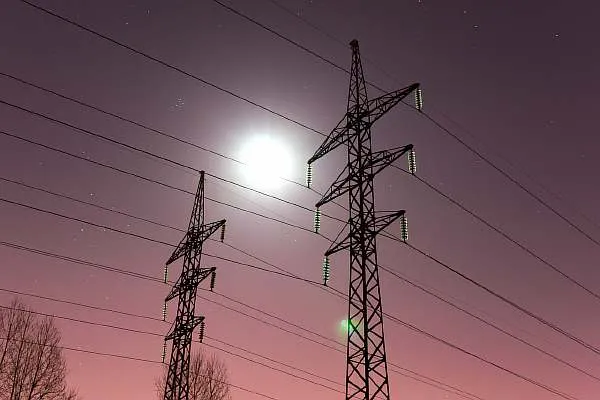

Вечером

Безопасность и вред для здоровья

Практика показывает, что длительное нахождение в непосредственной близости к линиям электропередачи негативно влияет на самочувствие и состояние не только человека, но и животных. Поэтому и возникла необходимость введения запрета на длительное нахождение в охранной зоне.

Образец

Последние исследования показали, что 6 кВ на ЛЭП при соблюдении предписанного расстояния эквивалентны вредоносному воздействию домашней розетки, расположенной в метре от человека, постоянно сидящего или лежащего возле нее.

Фактический уровень статического поля розетки и ЛЭП на 30-метровом удалении тоже примерно одинаков, несмотря на напряжение в 200 киловольт на линии электропередачи и 220 вольт в домашней точке подключения.

Любой консультант может подсказать, что элементарное увеличение санитарно-защитной зоны даже на 10 м даст необходимую защиту жилому строению от электромагнитных волн. На тему опасности или безопасности ЛЭП снято множество видео, к примеру, то, которое представлено ниже.

Нюансы

В некоторых странах тех людей, над чьей территорией проходит линия электропередачи, за счет государства переселяют в другое место, если у них есть нарекания на состояние здоровья, что вызвано близостью ЛЭП. Википедия указывает на бесспорный вред от проживания в непосредственной близости от любой ЛЭП. При этом неважно, сколько ее мощность в кВт, напряжение, например, 0.6 тысяч вольт или 110 кВ.

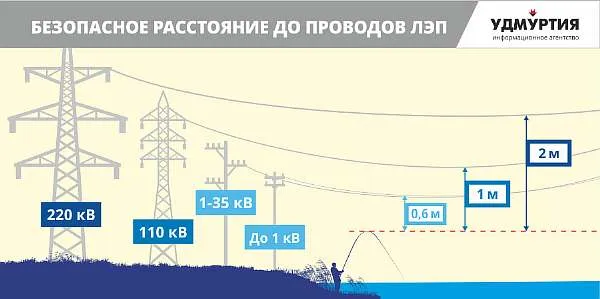

Безопасное расстояние до проводов ЛЭП

В основу существующих нормативов легли законы физики и медицинские исследования. В России устройство линий электропередачи осуществляется не только по Постановлению федерального Правительства за № 169, принятому 24.02.2009 г. и озаглавленному «О порядке установки охранных зон…», но и по следующим нормативным документам:

• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
• ГОСТ 13109-97 «Электрическая энергия»;
• ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками» (рекомендации по СИП);
• ПТЭЭП – правила технической эксплуатации электроустановок потребителей;
• СанПиН 2971-84, подписанный еще в советское время заместителем Главного санитарного врача страны и направленный на защиту от электрополя ВЛ;
• ПУЭ – Правила устройства электроустановок, 7 издание, впоследствии доработанное и учитывающее практически все необходимые моменты.

Сколько метров в каждую сторону нужно отступить согласно нормам СанПиН и ПУЭ

СНиП не регламентирует расстояния от ЛЭП в зависимости от напряжения, потому что они есть в ПУЭ и санитарных нормах. В первом случае – на удаленность от линии электропередачи влияет техника безопасности и применяемые приспособления.

Ими могут руководствоваться ТТК, (Транс ТелеКом), так же как и разработками ЦАГИ. ПУЭ зарегистрированы как нормативный документ в 2003 году, и наряду со СНиП, СанПиН и СП контролируются Ростехнадзором. При установке радиовышки они тоже учитываются.

Фото опоры линии электропередачи около города представлено ниже.

Днем

Правила нахождения в охранной зоне ЛЭП

Длина, ширина и высота охранной зоны ЛЭП, в зависимости от напряжения в линии, рассчитаны таким образом, чтобы их соблюдение обеспечивало максимальную безопасность для человека. Именно поэтому линии электропередачи не должны находиться в рекреационной зоне, а в судоходных водоемах защитная зона создается такого значительного размера.

Вечером в городе

Нужный к учету параметр определен на основе научных исследований. Сколько отступать от рекреационной зоны или от жилого дома, определяется соображениями безопасности окружающих.

От человека зависит, насколько воздействие электромагнитного поля линии электропередачи может быть для него опасным. Он не должен в течение долгого времени находиться в охранной зоне ЛЭП, независимо от того, какие у него там надобности. Данную территорию стали выделять совсем не случайно. Поэтому лучше не приближаться ни с одной стороны, если это не связано с производственной деятельностью.

На фото ниже изображены опоры ЛЭП.

В лесу

Основные требования

Охранные зоны устанавливаются возле воздушных, подземных, подводных и переходящих через водоемы подстанций. Для безопасности разработаны специальные правила с изложенными требованиями к поведению в зонах ЛЭП, изолированных от внешнего воздействия.

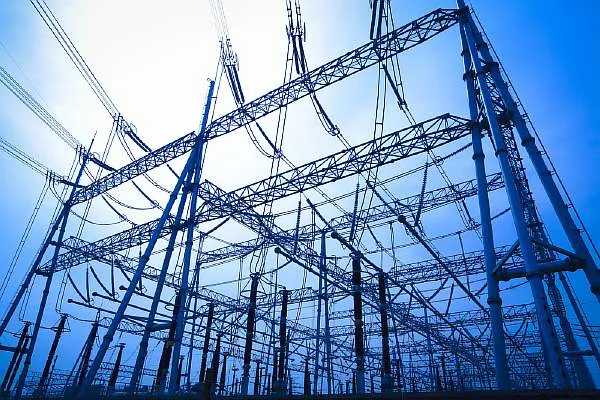

На электростанции

Для любого здания, будь то школа или торговая точка, автомойка, развлекательный центр «Карнавал» в чеховском районе или деревня Донино, расстояния и правила поведения зависят от напряжения, которое передается по электросети ЛЭП.

Возле зоны ЛЭП нельзя размещать легковоспламеняющиеся предметы, забрасывать на провода какие-либо вещи, производить работы, вызывающие технические или химические повреждения.

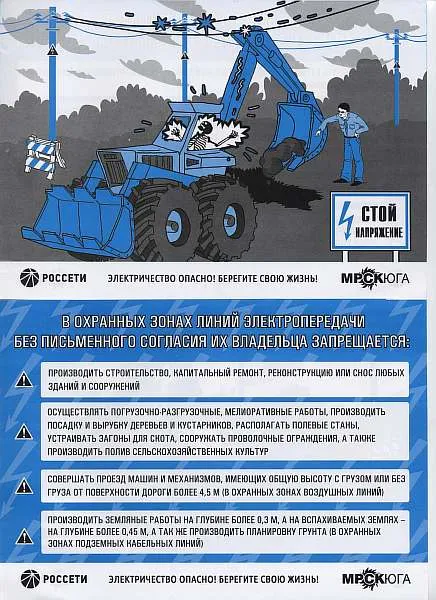

Поскольку возле каждой опоры поставить охрану невозможно, на столбе должна размещаться предупредительная картинка, у которой есть официальный образец.

Никакого обременения для проводов и связи ее появление не вызовет, но люди будут знать о размерах зоны, напряжении, например, ВЛ-10. Таким образом можно снижать степень опасности и в подмосковном Раменском, и за 10000 км от него, в каком-нибудь СНТ или в Тюменской области.

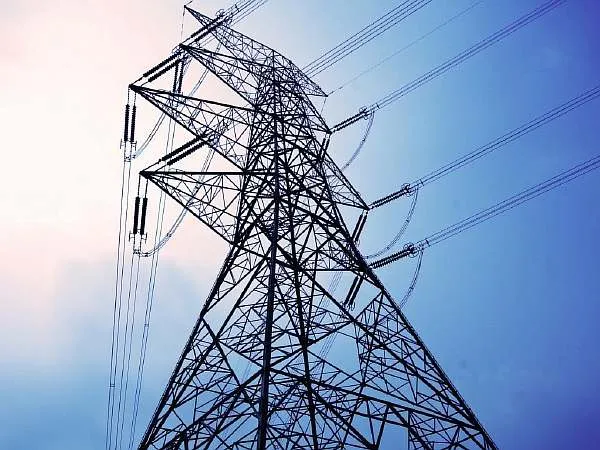

Столб ЛЭП

Уменьшить расстояние до воздушных линий на 4–6–10 метров можно с помощью самонесущего провода (2.5.104) или закопки в землю. Но высокий уровень напряжения (500 и 1000 кВт) требует особой осторожности. Такие высоковольтные линии не могут находиться в непосредственной близости от жилых домов и общественных зданий.

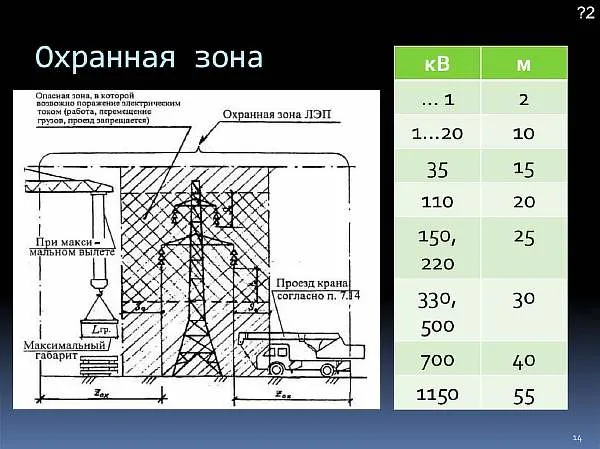

Работа крана в охранной зоне ЛЭП

Работа грузоподъемного и грузоперемещающего устройства не должна проводиться от ЛЭП ближе чем в 30 метрах. Выдавая допуск к работе в зоне ЛЭП, вне зависимости от напряжения в линии электропередачи, специальная организация определяет время его действия и выдает наряд крановщику на руки непосредственно перед вахтой. В нем указываются нормы допуска, поскольку крановщик не может проводить работы без соответствующего разрешения.

Нормативы

Ответственный за безопасность работ рядом с ЛЭП не только указывает крановщику безопасное месторасположение, но и делает в вахтенном журнале особую запись об этом. Есть отдельные параметры для всех производимых работ, а также ограничения относительно их выполнения. Начиная с 2016 года на предприятиях используют новый вариант наряд-допусков.

Перемещение части груза (например, укладка кирпича на поддон) тоже производится по правилам и проходит под надзором ответственного лица.

На заметку

Никто не может называть требования или меры к охранной зоне ЛЭП или кабеля, определенные нормативными документами, слишком суровыми или необоснованными. Ведь именно от них зависит безопасность здоровья и жизни людей.

Сколько метров охранная зона от ЛЭП?

Размер охранной зоны от ЛЭП (линий электропередачи) зависит от напряжения электрической линии и устанавливается в соответствии с правилами, утвержденными законодательством РФ. Обычно охранная зона от ЛЭП устанавливается в зависимости от номинального напряжения линии и может быть различной для разных типов ЛЭП.

Например, в соответствии с Федеральным законом «Об электроэнергетике» от 26 марта 2003 года № 35-ФЗ, для ЛЭП напряжением до 1 кВ охранная зона составляет 1 метр, для ЛЭП напряжением 1-10 кВ — 3 метра, для ЛЭП напряжением 10-35 кВ — 5 метров, для ЛЭП напряжением 35-110 кВ — 10 метров, для ЛЭП напряжением 110-220 кВ — 15 метров, для ЛЭП напряжением 220-330 кВ — 25 метров, для ЛЭП напряжением 330-500 кВ — 35 метров, для ЛЭП напряжением свыше 500 кВ — 50 метров.

Однако, следует учитывать, что точные требования и размеры охранной зоны могут варьироваться в зависимости от конкретной линии электропередачи и местных законодательных актов. Поэтому перед выполнением каких-либо работ вблизи ЛЭП рекомендуется обратиться к соответствующим организациям для получения подробной информации и рекомендаций.
