Как определить и оградить радиус опасной зоны работы крана

Определение понятия

Потенциальную небезопасность представляют площадки вблизи:

• строящихся зданий;
• эксплуатации подъемных кранов, трубоукладчиков;
• эксплуатации экскаваторов, самосвалов, асфальтоукладчиков и других машин;
• испытаний трубопроводов;
• резких перепадов высот – котлованов, траншей.

Для каждой из зон определяются отдельные периметры, в зависимости от характера работающего оборудования и потенциального риска. Выполнение задач с использованием подъемных механизмов требует строгое соблюдение правил, направленных на предотвращение падения грузов во время их перемещения по рабочей площадке. Рассмотрим важность «радиуса опасной зоны крана», чтобы обеспечить безопасность и эффективность рабочих процессов.

Расчет по формуле

Для наглядности приведем формулу. Расчет опасной зоны работы крана, согласно ей, выглядит так:

Ркр (о.з.) = Р (макс.) ст. + 0,5 * Р (мин.) гр. + Р (отл.) + Р (макс.) гр.,

где: Ркр (о.з.) — вычисляемый радиус опасной зоны работы крана;

Р (макс.) ст. – максимальный вылет его стрелы в метрах;

0,5 Р (мин.) гр. – половинное расстояние от минимального из габаритов груза в метрах;

Р (отл.) – то минимальное расстояние, на которое перемещаемый груз способен отлететь, (в метрах);

Р (макс.) гр. – максимальный из его габаритов в метрах.

Как рассчитать?

Выполнение работ при использовании подъемных сооружений требует соблюдения правил предотвращения падений грузов по время их перемещения по площадке. К подъемным сооружениям в этой группе опасности относят краны-манипуляторы, подъемные краны, трубоукладочную технику.

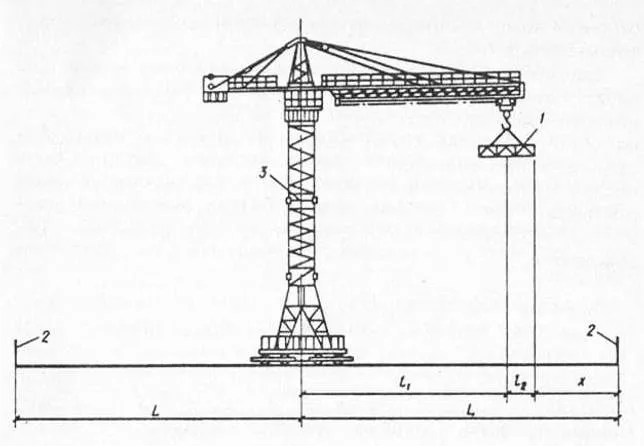

Пределы опасных зон при работе крана устанавливают от оси грузозахватного устройства. Для расчета используют формулу:

Р = Гп + Мг/2 + Х, где:

Р – радиус действия возможной зоны опасности;

Гп – горизонтальная проекция минимальных параметров груза при его транспортировке подъемником;

Мг – максимальные габаритные параметры перемещаемого груза;

Х – наименьшее расстояние отлета груза.

Последний параметр определяют по высоте, с которой возможно падение материалов. Соответствие следующее:

Так, расстояние отлета материалов с крюка будет равняться семи метрам, если расстояние от крюка до пола больше семи метров.

Как определить опасную зону

Расчет проводится специалистами, результаты вычислений отображаются на бумаге в виде схем и математических выкладок. После оформления проектной документации конфигурация зоны утверждается приказом начальника строительства. Оформляются схемы с пояснительными записками, которые раздаются руководителям структурных подразделений. После установки крана в рабочем положении правила поведения доводятся персоналу ежедневно во время инструктажа по мерам безопасности.

Определение границ режимной территории осуществляется математическим путем на основе точной схемы местности, на которой изображены места стоянки и передвижения крана, его технические характеристики и описание поднимаемых грузов.

Рабочую зону подъемного оборудования можно рассчитать формулой А+Б+В, где буквы имеют следующее значение:

• А — габариты груза. В расчет берется средний показатель между наименьшими и самыми большими размерами, предусмотренными генеральным планом строительства.
• Б — расстояние отлета груза от точки падения. Данное значение переменное, т. к. зависит от высоты подъемного устройства. Минимальным показателем считается 7 м при подъеме на 10 м. При увеличении высоты на каждые 10 м добавляется еще 1 м отлета.
• В — высота самой высокой точки крана. Этот пункт используется в расчетах при возведении объектов в жилых кварталах, на местностях, где возможны землетрясения и сильные ветра, способные повалить подъемное устройство.

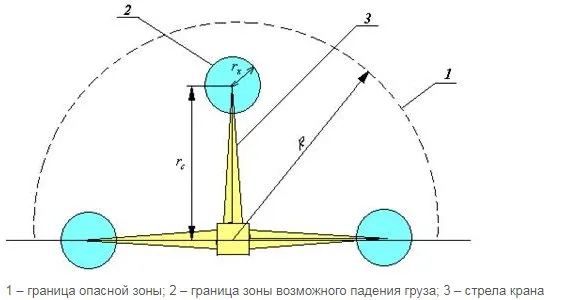

Под радиусом опасной зоны работы крана понимается расстояние от его центра опоры до точки максимального выноса стрелы. К полученному результату прибавляется показатель отлета груза, который рассчитывается как сумма размера поднимаемого объекта и дальность его отлета при падении. С учетом возможной ветровой нагрузки используется коэффициент 1,1.

Согласно требованиям СНиП Ш-А.11-70, дополнительно используются следующие ограничения:

• запретная зона на промышленных площадках помечается, а вблизи жилых домов огораживается;
• перемещение по режимной территории осуществляется только в касках, на основании выданных пропусков;
• при необходимости радиус действия механизма ограничивается концевыми выключателями или стопорными устройствами.

Способы ограждения

Ограждение опасной зоны регулируется пунктом пятым приложения Ж документа СНиП 12-03-2001. Краны должны оснащаться устройствами, которые принудительно ограничивают радиус действия подъемного оборудования. Скорость поворота стрелы следует ограничить до наименьшей возможной, если расстояние от радиуса действия до грузозахватного приспособления меньше семи метров.

На опасных участках необходимо применять предохранительные и страховочные приспособления, которые предотвратят падение материалов. По периметру рабочего участка устанавливается защитный экран. Он должен равняться или превышать возможную высоту подъема материалов на крюке в радиусе опасности.

Возникновение зоны повышенного риска при падении узлов оборудования не учитывается. Ответственность за предотвращение возникновения опасных участков ограждение несет разработчик проектной документации.

Установленная зона работы крана. Опасные зоны — что к ним относится?

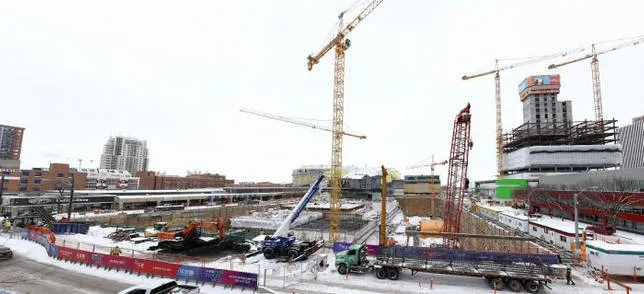

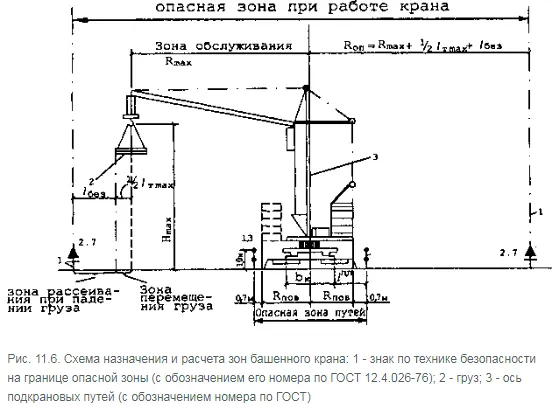

Давайте рассмотрим, как можно рассчитать границы данной потенциально аварийной территории. Граница опасной зоны работы крана проходит по тем местам, над которыми он перемещает строительный груз. Что к ним относится? Это непосредственно зона, которую кран обслуживает, но не только. К ней следует добавить расстояние, равное половине из наименьших наружных габаритов того груза, который будет им перемещаем.

Затем — прибавить сюда то минимальное расстояние, на которое способен отлететь падающий груз, и, кроме того, увеличить размер опасной зоны на самый большой из габаритных размеров этого груза.

Граница той зоны, которая подлежит обслуживанию, зависит от максимального вылета его стрелы (обозначается как Р (макс.) ст.). Чтобы определить, на какое наименьшее расстояние способен отлететь груз при падении, (обозначим эту величину как Р (отл.)), следует принять во внимание высоту его подъема.

Чтобы узнать высоту возможного падения груза, возьмем расстояние от поверхности строительной площадки до нижней части груза, который подвешивается к стреле крана. Строповка грузов производится при помощи специальных приспособлений, называемых траверсами, стропами и т. п.

Это интересно: Устройство и принцип работы грейферов

От чего зависит безопасность работы крана

Многое тут решает правильная строповка грузов и заделка каната. Его крепят к металлическим частям крана при помощи разного вида петель, муфт, узлов, клиновых зажимов. Петли на его концах делают путем заплетки, предупреждая расплющивание и перетирание.

Сращивать канаты башенного крана категорически запрещается. Груз крепится с его помощью к подъемному механизму благодаря специальным приспособлениям в виде блоков, барабанов, полиспастов.

С помощью блоков груз поднимают и опускают, полиспаст представляет собой систему из соединенных меж собой подвижных и неподвижных блоков. Барабаны в грузоподъемных механизмах выглядят как полые цилиндры с винтовыми канавками на поверхности для удобства укладки каната и снижения степени его износа.

Место работы техники

Опасная зона крана

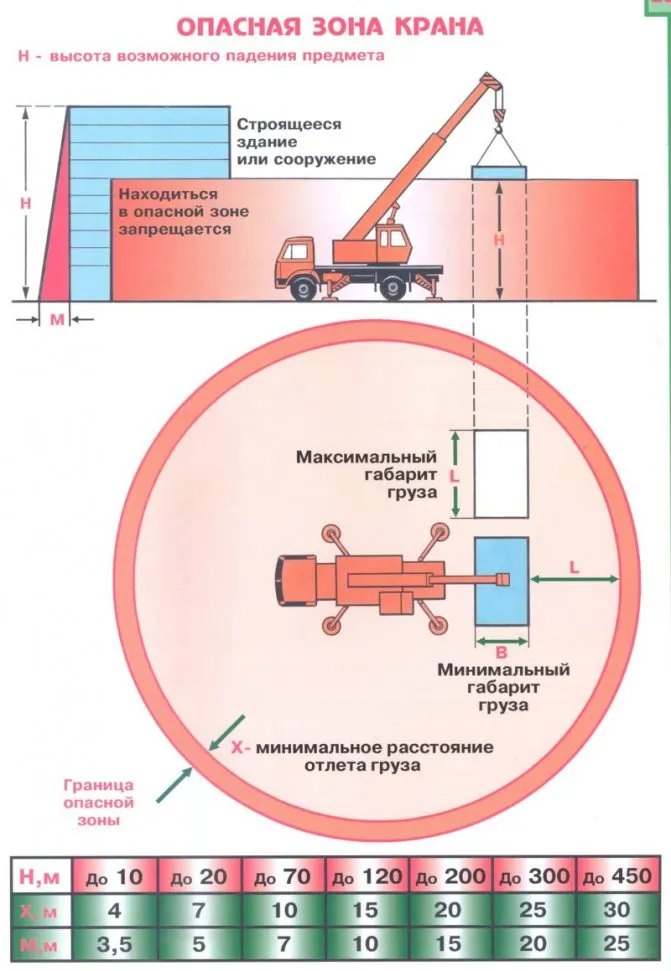

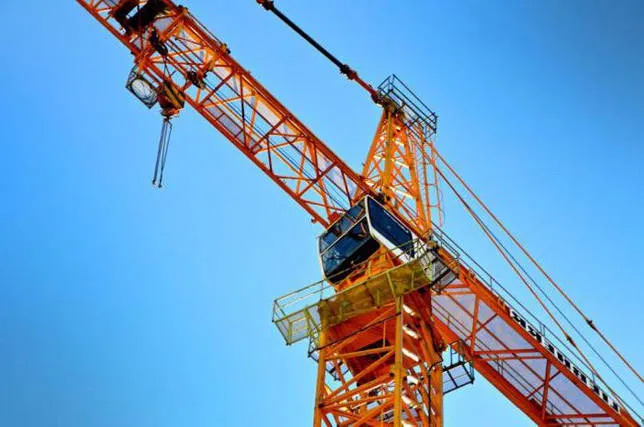

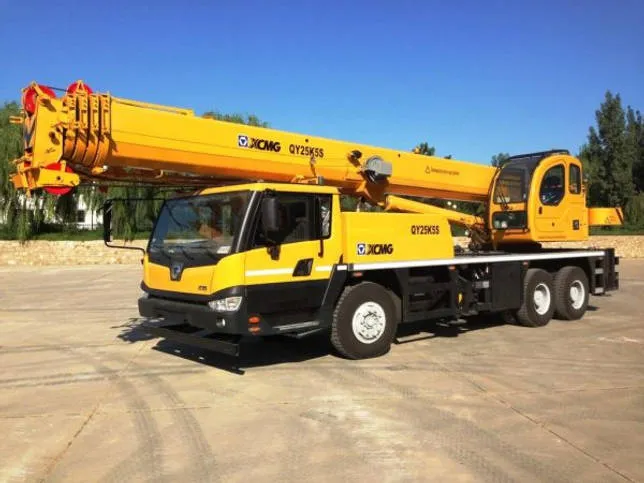

Опасная зона вокруг автокрана – это расстояние, где происходит перемещение грузов. В нее входит место погрузки с крана, а также расстояние, на которое может отлететь упавший груз (плита). Поэтому границы рассчитывают по специальной формуле, в которой учитывают габариты стройматериалов, габариты машины и участок безопасности.

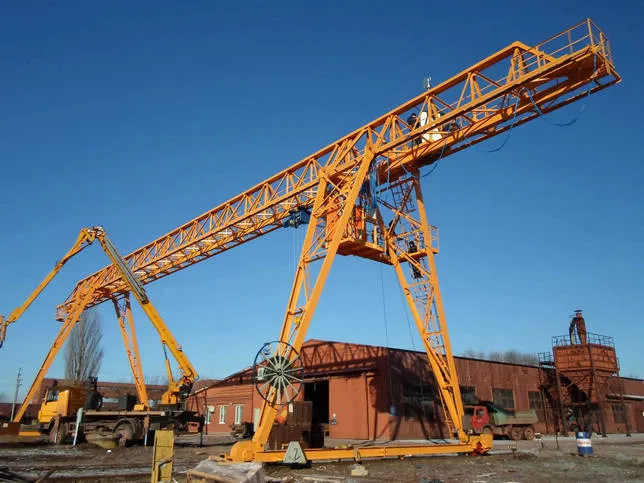

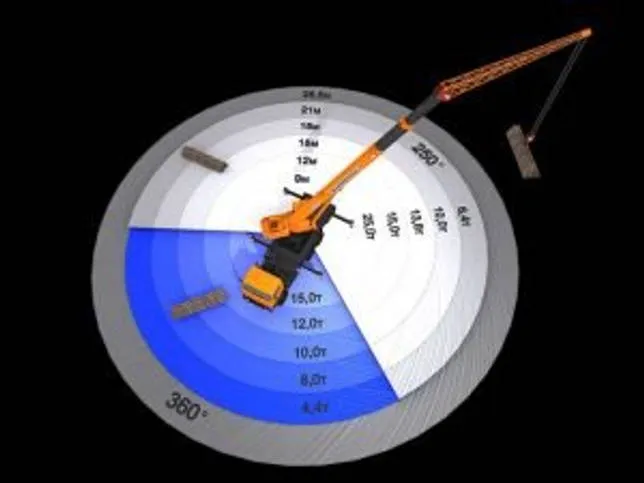

Площадь обслуживания крана зависит от максимального вылета его стрелы. Она обозначается как Р (max). Для определения расстояния, на которое может отлететь упавший стройматериал (Р (отл)), нужно знать высоту его подъема. Высота рассчитывается от поверхности строительной площадки до нижней части подвешенной плиты.

Формула расчета границ

Самая удобная формула для расчета площади участка выглядит так:

Ркр (о. з.) = Р (max) ст. + 0,5 * Р (мин) гр. + Р (отл) + Р (макс) гр.

Условные обозначения:

• Ркр (о. з.) – радиус опасной секции;
• Р (макс) ст. – максимальный вылет стрелы;
• Р (мин) гр. – минимальный габарит стройматериала;
• Р (отл) – расстояние отлета упавшей ноши;
• Р (макс) гр. – максимальная длина ноши.

Другие необходимые условия

Если в опасной зоне должны проводиться какие-либо работы, характер которых не имеет отношения к запланированным, такое действие обязательно должно сопровождаться выдачей наряда-допуска.

Если строительная площадка организована так, что с той стороны, где расположено возводимое здание, отсутствуют ограждения рельсовых путей крана, любой из дверных проемов, выходящих в его сторону, обязан быть закрытым наглухо.

Если имеет место оснащение крана магнитом или грейфером, зону его работы обязательно следует обозначить соответствующими предупредительными знаками согласно ГОСТ и отгородить сигнальными границами.

Там, где работает такой кран, находиться людям запрещено. Обслуживание его в техническом плане подсобным персоналом допускается лишь в перерывах между промежутками работы, когда магнит или грейфер занимает устойчивое положение на земле.

Все крановщики и подсобные рабочие обязаны быть проинструктированы по технике безопасности при проведении подобных работ. Крановщику положено не только хорошо знать определение опасной зоны работы крана и уметь устанавливать ее границы, но и разбираться в маршрутах перемещения магнита и грейфера.
