• Навесы входят в категорию самых простых конструкций, которые возведены на дачных или загородных участках. Они могут быть использованы в различных целях: как навес для автомобилей, место для хранения различных предметов и множество других вариантов.

  Если вас интересует расчет фермы для профильной трубы с помощью онлайн калькулятора, в дальнейшем предоставлены соответствующие сведения и инструкции.



  • каркас, основным элементом которого являются фермы для навесов, отвечающие за стабильность и прочность конструкции;
  • покрытие. Его выполняют из шифера, поликарбоната, стекла или профлиста;
  • доборные элементы. Как правило, это элементы украшения, которые располагают внутри сооружения.

  Конструкция довольно проста, к тому же весит она немного, поэтому ее можно собрать своими руками сразу на участке.

  Однако чтобы получить практичный правильный навес, прежде всего нужно обеспечить его прочность и долгую эксплуатацию. Для этого следует знать, как рассчитать ферму для навеса, изготовить самостоятельно и сварить или купить готовые.

  Металлические фермы для навесов ↑

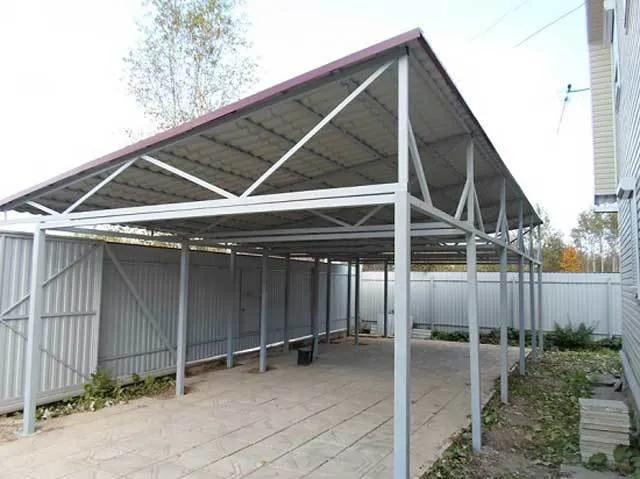

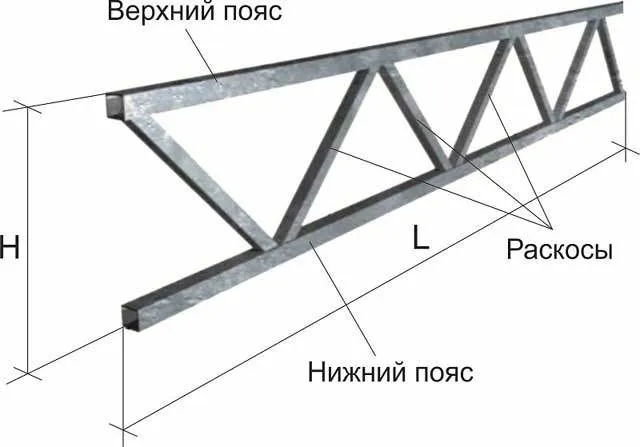

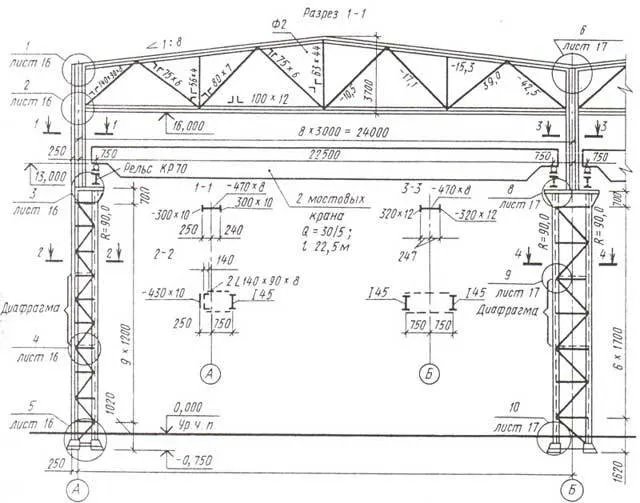

  Эта конструкция состоит из двух поясов. Верхний пояс и нижний соединены через  раскосы и вертикальные стойки. Она способна противостоять существенным нагрузкам. Одно такое изделие, весящее от 50–100 кг может заменить балки из металла большие по весу в три раза. При правильном расчете металлическая ферма в отличие от балок, швеллеров или деревянного бруса не деформируется и не прогибается при воздействии нагрузок.

  Металлический каркас одновременно испытывает несколько нагрузок, поэтому так важно знать, как рассчитать металлическую ферму, чтобы точно найти точки равновесия. Только так конструкция сможет противостоять даже очень высоким воздействиям.

  Как выбрать материал и правильно варить их ↑



  Создание и самостоятельная установка навесов возможны при небольших габаритах сооружения. Фермы для навесов в зависимости от конфигурации поясов могут быть изготовлены из профилей или стальных уголков. Для относительно небольших конструкций рекомендуется выбирать профильные трубы.

  Подобное решение имеет ряд преимуществ:

  • Несущая способность профильной трубы напрямую связана с ее толщиной. Чаще всего для сборки каркаса используют материал с квадратом 30-50х30-50 мм в сечении, а для сооружений небольшого размера подойдут трубы и меньшего сечения.
  • Для металлических труб характерна большая прочность и это при этом, что они весят намного меньше, чем цельный брусок из металла.
  • Трубы сгибаются – качество необходимое при создании криволинейных конструкций, например, арочных или купольных.
  • Цена фермы для навесов относительно небольшая, поэтому купить их не составит особого труда.

  На заметку

  Металлический каркас прослужит значительно дольше, если защитить его от коррозии: обработать грунтовкой и покрасить.

  • На такой металлический каркас можно удобно и достаточно просто уложить практически любую обрешетку и кровлю.

  Способы соединения профилей ↑

  Как можно сварить навес

  Среди главных достоинств  профильных труб следует отметить безфасоночное соединение. Благодаря такой технологии, ферма для пролетов, не превышающих 30 метров, получается конструктивно простой и обходится относительно недорого. Если ее верхний пояс достаточно жесткий, то кровельный материал можно опереть непосредственно на него.

  Безфасоночное сварное соединение обладает рядом достоинств:

  • существенно снижается масса изделия. Для сравнения отметим, что клепанные конструкции весят на 20%, а болтовые – на 25 % больше.
  • снижает трудозатраты и расходы на изготовление.
  • стоимость сварки небольшая. Более того, процесс можно автоматизировать, если использовать аппараты, которые позволяют бесперебойно подавать сварную проволоку.
  • полученный шов и присоединяемые детали получаются одинаково прочными.

Из минусов следует отметить необходимость наличия опыта проведения сварочных работ.

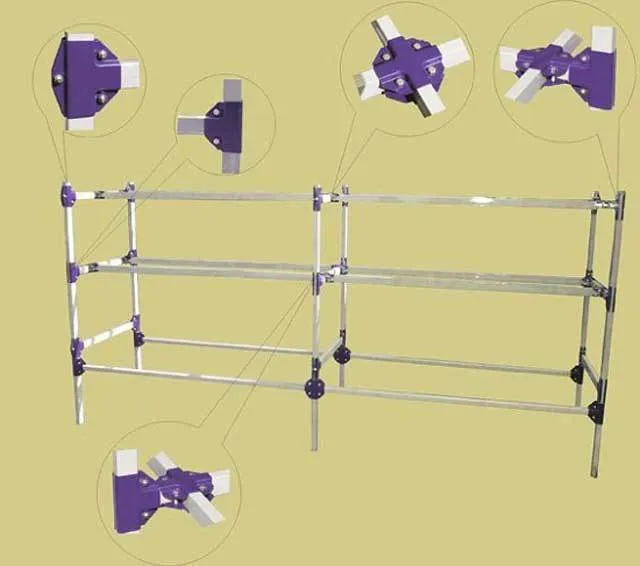

Крепление на болты

Болтовым соединением профильных труб пользуются не так уж редко. Преимущественно его используют для разборных конструкций.

К основным преимуществам такого вида соединения относят:

• Простую сборку;
• Отсутствие необходимости в дополнительном оборудовании;
• Возможный демонтаж.

• Но при этом:

• Увеличивается вес изделия.
• Потребуются дополнительные крепежные детали.
• Болтовые соединения менее прочные и надежные, нежели сварные.

Как рассчитать металлическую ферму для навеса из профильной трубы ↑

Возводимые сооружения должны быть достаточно жесткими и прочными, чтобы противостоять различным нагрузкам, поэтому перед их монтажом необходимо выполнить расчет фермы из профильной трубы для навеса и составить чертеж.

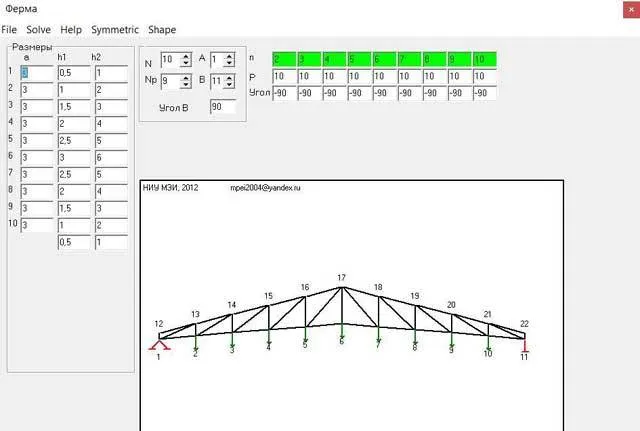

При расчете, как правило, прибегают к помощи специализированных программ с учетом требований СниП («Нагрузки, воздействия», «Стальные конструкции»). Можно рассчитать металлическую ферму онлайн, пользуясь калькулятором расчета навеса из металлопрофиля. При наличии соответствующих инженерных знаний расчет можно провести и собственноручно.

На заметку

Если известны главные параметры конструкции, можно поискать подходящий готовый проект, среди выложенных в интернете.

Проектные работы выполняют на основе следующих исходных:

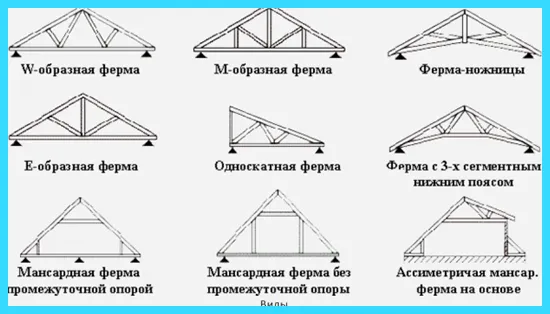

• Чертеж. От типа крыши: одно- или двускатная, шатровая или арочная, зависит, конфигурация поясов каркаса. Самым простым решением можно считать односкатную ферму из трубы профильной.
• Размеры конструкции. Чем с большим шагом будут установлены фермы, тем нагрузка, которой они смогут противостоять, будет больше. Важен также угол наклона: чем он больше, тем легче будет сходить снег с кровли. Для расчета понадобятся данные об экстремальных точках ската и их удаленности друг от друга.
• Размеры элементов кровельного материала. Они играют решающую роль в определении шага ферм для навеса, скажем, из поликарбоната. Кстати, это самое популярное покрытие для сооружений, устраиваемых на собственных участках. Панели сотового поликарбоната с легкостью сгибаются, поэтому они подходят для устройства криволинейных покрытий, к примеру, арочных. Все что при этом важно, так это только то, как правильно рассчитать навес из поликарбоната.

1. Расчет металлической фермы из профильной трубы для навеса выполняют в определенной последовательности:

• определяют величину пролета, соответствующую техзаданию;
• чтобы вычислить высоту конструкции, по представленному чертежу подставляют размеры пролета;
• производят задание уклона. Соответственно оптимальной форме кровли сооружения определяют контуры поясов.

На заметку

Максимально возможный шаг ферм для навеса при использовании профильной трубы равен 175 см.

Первым этапом изготовления своими руками ферм из профильной трубы для навеса является составление детального плана, на котором должны быть указаны точные размеры каждого элемента. Кроме этого желательно подготовить дополнительный чертеж конструктивно сложных деталей.

Как видите, до того, как самому изготовить фермы, необходимо хорошо подготовиться.

Отметим еще раз, что в то время как при выборе формы изделия руководствуются эстетическими соображениями, то для определения конструктивного типа и количества составляющих элементов требуется расчетный путь.

При проверке на прочность металлической конструкции обязательно нужно учесть также данные об атмосферных нагрузках в данном регионе.

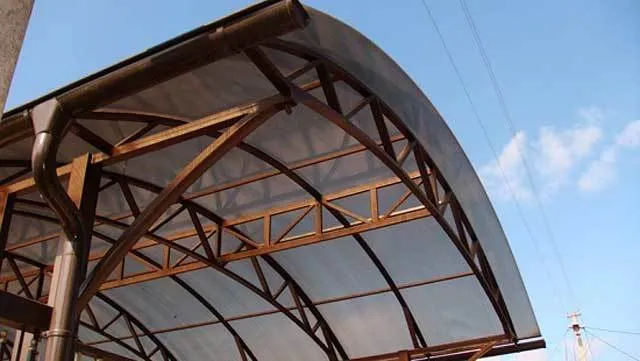

Дуга считается предельно упрощенной вариацией фермы. Это – одна профилированная труба, имеющая круглое либо квадратное сечение.

Очевидно, что это не только самое простое решение, оно и обходится дешевле. Тем не менее дуги для навеса из поликарбоната имеют определенные недостатки. В частности это касается их надежности.

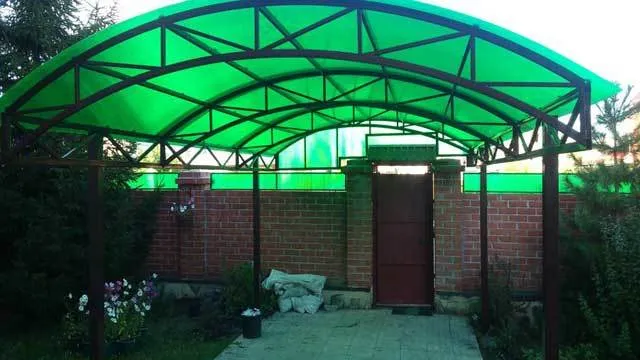

арочные навесы фото

Проанализируем, каким образом распределяется нагрузка в каждом из этих вариантов. Конструкция фермы обеспечивает равномерное распределение нагрузки, то есть сила, воздействующая на опоры, будет направлена, можно сказать, строго вниз. Это значит, что опорные столбы отлично противостоят усилиям на сжатие, то есть могут выдержать дополнительное давление снежного покрова.

Дуги такой жесткостью не обладают и не способны распределять нагрузку. Чтобы компенсировать такого рода воздействие, они начинают разгибаться. В результате возникает сила, возложенная на опоры в верхней части. Если учесть, что она приложена к центру и направлена горизонтально, то малейшая ошибка в расчете основания столбов, по меньшей мере, вызовет их необратимую деформацию.

Пример расчета металлической фермы из профильной трубы ↑

Расчет такого изделия предполагает:

• определение точной высоты (Н) и длины (L) металлической конструкции. Последняя величина в точности должна соответствовать длине пролета, то есть расстоянию, перекрывающему конструкцию. Что же касается высоты, то она зависит от спроектированного угла и особенностей контура.

В треугольных металлоконструкциях высота составляет 1/5 или ¼ часть длины, для остальных типов с прямолинейными поясами, к примеру, параллельными или полигональными – 1/8 часть.

• Угол раскосов решетки колеблется в пределах 35–50°. В среднем он составляет 45°.
• Важно определить оптимальное расстояние от одного узла до другого. Обычно искомый промежуток совпадает с шириной панели. Для конструкций, длина пролета в которых больше 30 м, необходимо дополнительно рассчитать строительный подъем. В процессе решения задачи можно получить точную нагрузку на металлоконструкцию и подобрать правильные параметры профильных труб.

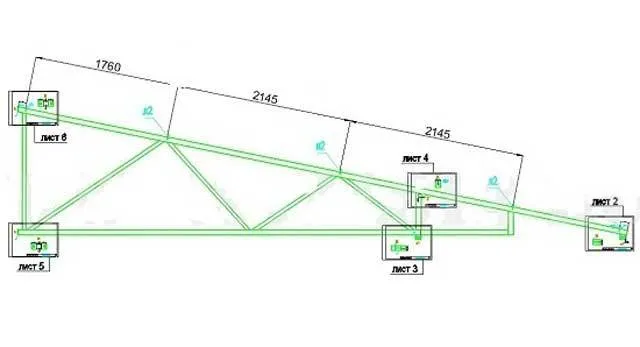

В качестве примера рассмотрим расчет ферм стандартного односкатного сооружения 4х6 м.

В конструкции используется профиль 3 на 3 см, стенки которого имеют толщину в 1,2 мм.

Нижний пояс изделия имеет длину 3,1 м, а верхний – 3,90 м. Между ними устанавливают вертикальные стойки, выполненные из такой же профильной трубы. Самая большая из них имеет высоту 0,60 м. Остальные вырезают по степени убывания. Можно ограничиться тремя стойками, расположив их от начала высокого ската.

Участки, которые образуются при этом, усиливают, установив раскосые перемычки. Последние изготовлены из более тонкого профиля. К примеру, для этих целей подойдет труба сечением 20 на 20 мм. В месте схождения поясов стойки не нужны. На одном изделии можно ограничиться семью раскосами.

На 6 м длины навеса используют пять подобных конструкций. Их укладывают с шагом в 1,5 м, соединяя дополнительными перемычками поперечного расположения, выполненными из профиля сечением 20 на 20 мм. Их фиксируют к верхнему поясу, расположим с шагом 0,5 м. Панели поликарбоната крепят непосредственно к этим перемычкам.

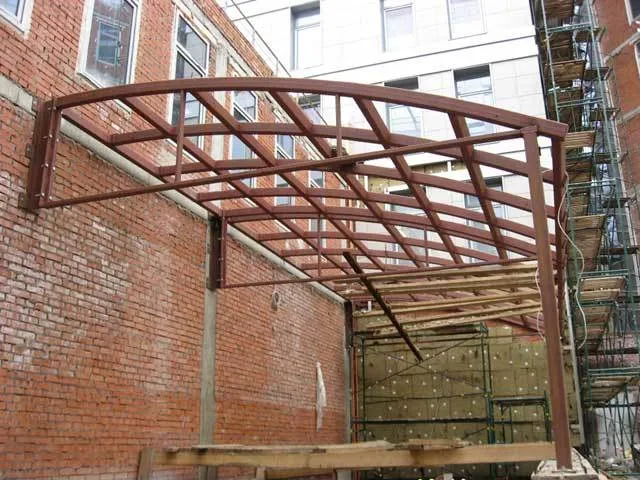

Расчет арочной фермы ↑

Изготовление арочных ферм также требует точных расчетов. Это связано с тем, что возложенная на них нагрузка распределится равномерно, только если созданные дугообразные элементы будут иметь идеальную геометрию, то есть правильную форму.

Рассмотрим подробнее, как создать арочный каркас для навеса с пролетом в 6 м (L). Расстояние между арками примем в 1,05 м. При высоте изделия в 1,5 метра архитектурная конструкция будет смотреться эстетично и сможет противостоять высоким нагрузкам.

• При расчете длины профиля (mн) в нижнем поясе пользуются следующей формулой длины сектора: π •R•α:180, где значения параметров для данного примера в соответствии с чертежом равны соответственно: R= 410 см, α÷160°.
• После подстановки имеем:
• 3,14•410•160:180 = 758 (см).

Узлы конструкции следует расположить на нижнем поясе на расстоянии 0,55 м (с округлением) друг от друга. Положение крайних рассчитывают индивидуально.

В случаях когда длина пролета меньше 6 м, сваривание сложных металлоконструкций часто заменяют на одинарную либо двойную балку, согнув металлический профиль под заданным радиусом. Хотя при этом необходимости в расчете арочного каркаса нет, однако правильный подбор профилированной трубы по-прежнему остается актуальным. Ведь от ее сечения зависит прочность готовой конструкции.

Расчет арочной фермы из профильной трубы онлайн ↑

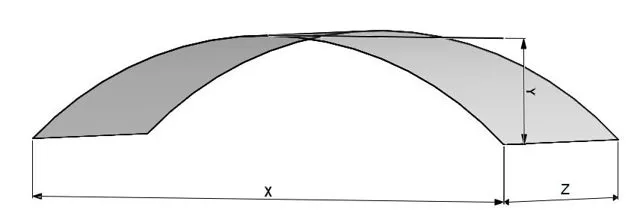

Длину дуги арки можно определить по формуле Гюйгенса. На дуге отмечают середину, обозначив ее точкой М, которая находится на перпендикуляре СМ, проведенном к хорде АВ, через ее середину С. Затем нужно измерить хорды АВ и АМ.

Длина дуги определяется по формуле Гюйгенса: p = 2l x 1/3 x (2l – L), где l – хорда АМ, L – хорда АВ)

Относительная погрешность формулы равна 0,5%, если дуга АВ содержит 60 град, а при уменьшении угловой меры погрешность значительно падает. Для дуги в 45 град. она составляет всего 0,02%.

Сохранить

© 2021 stylekrov.ru

Навес односкатный: стоимость, калькулятор, 3D визуализация

Односкатные навесы довольно распространенный вид строительной конструкции, который встречается как в частном секторе (жилые строения, приусадебные участки), так и в городской и промышленной инфраструктуре (козырьки к зданиями, крытые площадки, автостоянки, остановочные комплексы и т.д.). Вариантов исполнения односкатных навесов огромное количество и ограничивается лишь фантазией заказчика.

Однако, для простоты понимания данного типа конструкции, можно разделить односкатные навесы на несколько основных категорий.

По типу использованного материала:

1. Деревянные
2. Металлические
3. Комбинированные

По типу монтажа основной конструкции:

1. Отдельно стоящие
2. Пристенные

По типу крепления элементов конструкции:

1. Сварные
2. На болтовых соединениях

По типу крепления вертикальных стоек:

1. Классические навесы
2. Консольные навесы

Следует также разделить навесы по функциональному назначению:

А также по типу используемого кровельного материала:

1. Навесы из поликарбоната
2. Навесы из металлочерепицы
3. Навесы из профнастила

Конструкция односкатного навеса

Далее мы будем рассматривать конструкцию классического металлического навеса с покрытием из сотового или монолитного поликарбоната, так как данный вид конструкции является самым распространенным и часто используемым видом односкатных навесов.

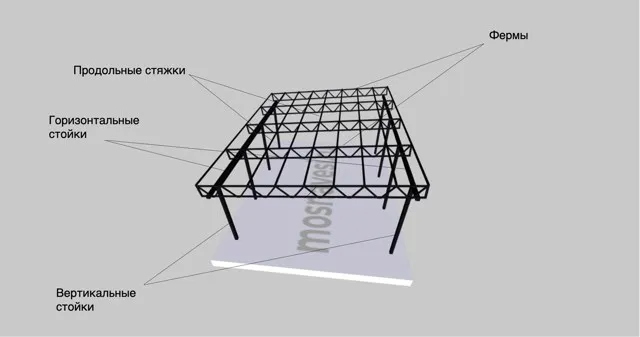

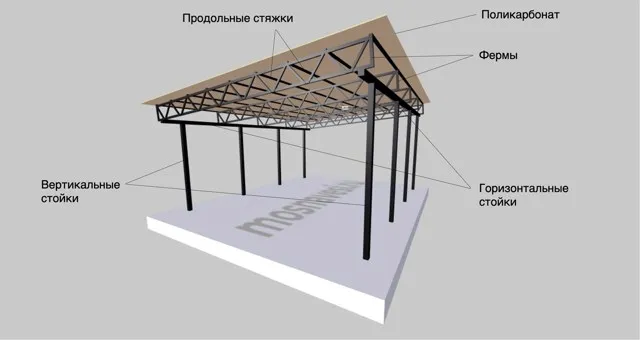

Конструкция классического односкатного навеса достаточно простая и состоит из:

• металлических ферм
• вертикальных стоек
• горизонтальных стоек, удерживающих фермы
• верхней обрешетки в виде продольных стяжек (лагов)
• непосредственно материала крыши — поликарбоната, профнастила или металлочерепицы

Основой данной конструкции является металлический каркас. Он удерживает основные нагрузки в виде веса самого навеса, снега и ветровых нагрузок.

Металлический каркас односкатного навеса

Используемые материалы

Металлический каркас односкатного навеса, как правило, собирается из профильной трубы квадратной и прямоугольной фомы (в разрезе). Для вертикальных и горизонтальных стоек используется труба размерами не ниже 80 мм x 80 мм. Для производства ферм используется труба размерами не меньше 40мм x 20мм.

Использование трубного профиля при производстве металлического каркаса навеса обусловлено техническими характеристиками этого материала:

• трубный профиль выдерживает существенно большие нагрузки, чем, например, профиль в виде уголка
• трубный профиль пустотелый внутри и поэтому конструкция более легкая и менее дорогостоящая
• трубный профиль в вертикальном положении существенно усиливает устойчивость всей конструкции
• монтаж конструкции из трубного профиля намного быстрее и легче

В зависимости от типа используемой стали может использоваться

• оцинкованная сталь
• обычная сталь

Эксплуатация конструкций из оцинкованной стали более долговечная, однако оцинковка может привести к существенному удорожанию металлического каркаса навеса в 2 и более раза. Поэтому для удешевления конструкции обычно используют обычный прокат и обрабатывают сталь перед монтажом покрытием с антикорозийными свойствами.

Усиление конструкции металлических ферм

Усиление конструкции металлических ферм представляет собой решетчатую конструкцию правильной геометрической формы, привариваемую внутри основного каркаса фермы.

Различают следующие типы решеток ферм:

1. Простая вертикальная
2. Треугольная
3. Треугольная с вертикальным усилением
4. Перекрестная
5. Раскосная
6. Ромбическая
7. Полураскосная
8. Крестовая
9. Шпреньгельная

В практике производства металлических навесов, как правило, используются первые три типа решеток: простая вертикальная, треугольная и треугольная с вертикальным усилением.

В первую очередь нужно разобраться для чего нужно усиление и, исходя из этого, далее определиться с необходимым типом решетки фермы. Как мы уже ранее говорили, навесы выполняют две основные функции — защитную и декоративную. Как правило, заказчики всегда пытаются найти баланс между надежностью и эстетическим видом.

Перегруженная решетка смотрится неэстетично, визуально превращает частный дом в объект промышленного назначения. Но с другой стороны наш навес из поликарбоната должен выдерживать базовые нагрузки — собственный вес, снег и ветер.

Также нужно принимать во внимание тот факт, что чем больше элементов усиления металлической фермы, тем больше металла расходуется, и тем дороже становится каркас навеса.

Простая вертикальная форма решетки дешевая в исполнении, так как расходуется существенно меньшее количество металла. Однако выглядит она простенько и создает впечатление дешевого изделия. Надежность такой конструкции также уступает другим формам решетки для металлических ферм.

Треугольная форма решетки является самой распространенной и оптимальной в контексте надежности. Расход металла выше чем у простой вертикальной формы, и при правильном монтаже продольных стяжек (лагов) на вершину треугольника, такая конструкция обеспечивает надежную и устойчивую опору для всех типов нагрузок.

Треугольная форма решетки с вертикальным усилением является самой надежной и прочной из трех вышеперечисленных видов и в основном используется в конструкциях с повышенными требованиями к нагрузке, однако несет в себе элемент «визуального перегруза» и с эстетической точки зрения уступает треугольной форме.

Все остальные формы решеток ферм используются в основном на объектах промышленного назначения, где требования к эстетике внешнего вида конструкции не являются критичными.

Особенности производства односкатных навесов

При производстве односкатных навесов необходимо ориентироваться на следующие строительные нормы, регламентирующие производство металлических конструкций:

1. СНиП П-23-81 — Стальные конструкции
2. СНиП 2.01.07-85 — Нагрузки и воздействие
3. ГОСТ 23118-99 — Конструкции из стали
4. ГОСТ 27579-88 Фермы стальные стропильные из гнутосварных профилей прямоугольного сечения. Технические условия
5. ГОСТ 23119-78 Металлические фермы со сваркой профильных труб

Выбор металлического профиля

Выбор металлического профиля навеса является очень важным фактором устойчивости конструкции. Чем толще стенка металлического профиля, тем больше несущие способности металлического каркаса навеса.

Также необходимо принимать во внимание антикоррозийные свойства материала.

Оцинкованный профиль или профиль из нержавеющей стали будет более надежным и долговечным вариантом, но при этом приведет к существенному удорожанию конструкции навеса.

Для простоты восприятия мы предлагаем следующую классификацию усиления каркаса навеса в зависимости от толщины металлического профиля:

Усиление каркаса навеса в зависимости от толщины металлического профиля

Тип профиля Используемый профиль Антикоррозийность Несущая способность Стоимость

1. Стандартные профили
1.1. Облегченный	80 x 80 x 1,5 мм, 40 x 20 x 1,5 мм	Средняя при правильной обработке поверхности	Средняя	Средняя
1.2. Усиленный	100 x 100 x 2 мм, 40 x 20 x 2 мм	Выше средней при правильной обработке поверхности	Высокая	Выше средней
2. Оцинкованные профили
2.1. Оцинкованный облегченный	80 x 80 x 1,5 мм, 40 x 20 x 1,5 мм	Высокая	Средняя	Высокая
2.2. Оцинкованный усиленный	100 x 100 x 2 мм, 40 x 20 x 2 мм	Очень высокая	Высокая	Очень высокая

Выбор типа усиления ферм

Следующим шагом конфигурации односкатного навеса является выбор решетки или типа усиления ферм. Как мы уже говорили ранее — оптимальным вариантом является треугольная решетка.

Однако можно пойти по пути упрощения — выбрать простое вертикальное усиления и по пути усиления конструкции фермы — треугольная с вертикальным усилением.

Чем сложнее рисунок решетки — тем дороже конструкция металлического каркаса навеса.

Шаг ферм и продольных стяжек (лагов)

Основным риском при эксплуатации навеса из поликарбоната является разрушение кровельного покрытия под воздействием внешних нагрузок.

Хотя поликарбонат является достаточно прочным и гибким материалом, существенные нагрузки на прогиб могут привести к его разрушению или деформации.

Чем длиннее пролет между металическими опорами, на которых держится лист поликарбоната, тем сильнее нагрузки на прогиб как на металлическую обрешетку каркаса, так и на поликарбонат непосредственно.

Вторым существенным ограничением является типовой размер поставляемого листа поликарбоната — 12м x 2,1м и 6м x 2,1 м.

То есть кровельный лист не может быть шире 2,1 метра, а значит металлические опоры под ним должны также идти с шагом не больше 2,1м.

С учетом того, что для стыка двух листов используется полимерная прокладка, которая также занимает место, оптимальным шагом для металлической основы (т.е. наших ферм) для листа поликарбоната является диапазон 1,5 — 1,9 метра.

Те же соображения действуют и по отношению к продольным стяжкам.

Учитывая то, что профильная труба для продольных стяжек прогибается существенно больше чем усиленная конструкция фермы с решеткой, так как фермы выдерживают значительно большие нагрузки, шаг между лагами должен варьироваться в диапазоне 0,4-0,6м и как правило синхронизируется с решеткой фермы, для того чтобы лаги попадали в самое усиленное место фермы — вершину треугольника решетки.

Выбор поликарбоната

Выбор поликарбоната — один из ключевых факторов, влияющих как на срок службы навеса, так и на его внешний вид. Существует огромное множество модификаций поликарбоната, варьирующихся по типу, цвету, плотности, толщине, защите от ультрафиолетового излучения и т.п.

Остановимся на основных вариантах выбора:

По типу поликарбоната:

1. Монолитный поликарбонат -представляет собой сплошной прозрачный пластиковый лист без ячеек. Является прочным и одновременно гибким материалом. Поставляется листами разной толщины и цвета. Существенно дороже сотового поликарбоната.
2. Сотовый поликарбонат — представляет собой прозрачный пластиковый лист с ячейками (сотами). Уступает по прочности и гибкости монолитному поликарбонату, однако значительно дешевле. Совокупность свойств данного материала в сочетании с ценой делает его наиболее распространенным материалом для производства навесов и козырьков.
3. Волнистый поликарбонат — или профилированный монолитный поликарбонат, является разновидностью монолитного поликарбоната, которому придали форму профиля — как правило трапецию. Используется для кровельных работ и является прозрачной пластиковой заменой таким материалам как черепица, металлочерепица. Данный материал, как и монолитный поликарбонат существенно дороже сотового поликарбоната.

По толщине листа:

1. Тонкие — листы от 4мм до 6мм. Данный материал в основном используется для монтажа рекламных конструкций и непригоден в качестве кровельного покрытия.
2. Средние — листы от 8мм до 10 мм. Основной рабочий материал, который используется для монтажа парников, теплиц и навесов.
3. Прочные — листы от 16мм до 25 мм. Крыши домов, имеющие прозрачные свойства.
4. Сверхпрочные — листы от 32 мм. Используются как кровельное покрытие с высокими требованиями к нагрузке.

По плотности материала:

• стандарт — плотность пластика 1,0 кг/кв.м. для поликарбоната 10мм
• премиум — плотность пластика 1,5 кг/кв.м. для поликарбоната 10мм

Окончательный выбор материала лежит на заказчике, однако мы не рекомендуем использовать поликарбонат тоньше 8мм с низкой плотностью пластика. Оптимальным вариантом является толщина 10мм с плотностью стандарт или премиум. Разница в цене для такого поликарбоната будет пропорциональна его плотности.

Покраска односкатного навеса

Покраска металлической конструкции является одним из важнейших этапов технологической цепочки производства навеса. Это прежде всего связано с особенностями эксплуатации изделия в агрессивной среде: атмосферные осадки, перепады температуры, ультрафиолетовое излучение. Для того, чтобы конструкция навеса служила долго, необходимо прежде всего, защитить ее от коррозии.

Антикоррозийная обработка металлического каркаса обязательно должна включать в себя следующие этапы:

• предварительная обработка металлической поверхности и сварочных швов. Зачистка поверхности от неровностей, шероховатостей, очагов начавшейся ржавчины
• обработка поверхности антикоррозийным составом
• грунтование поверхности металла перед финишной покраской
• финишная покраска металла

Покраска металлического каркаса односкатного навеса может отличаться, в зависимости от выбранной технологии. В последнее время очень сильно распространены т.н. краски «три в одном», которые содержат в своем составе антикоррозийный материал, грунтовку и финишную краску. Использование таких красок существенно сокращает время и трудозатраты при покраске навеса.

Перед монтажом навеса у заказчика, предварительно подготовленные элементы конструкции тщательно обрабатываются и красятся в финишный слой. Далее необходимо выждать не менее суток для того, чтобы краска высохла и приобрела свои окончательные свойства.

Однако отдельные части навеса монтируются между собой уже на площадке заказчика, и поэтому отдельные места сварки обрабатываются и докрашиваются уже на месте.

Монтаж односкатного навеса

Монтаж односкатного навеса производится на ленточный фундамент, подготовленную бетонную поверхность, сваи, либо винтовые сваи. Строительство ленточного фундамента под навес экономически неоправдано, поэтому как правило используются три последних варианта.

Монтаж на ленточный фундамент

Ленточный фундамент представляет собой замкнутый контур из бетонной полосы (ростверка), опирающегося на бетонные сваи, установленные по контуру ростверка с определенным шагом.

Ленточный фундамент считается надежной конструкцией, которая выдерживает нагрузки конструкций в несколько этажей. Для целей монтажа навесе ленточный фундамент является надежной, но дорогой и избыточной формой опоры.

Мы рекомендуем использовать ленточный фундамент только при существенных нагрузках основной конструкции навеса.

Организация ленточного фундамента осуществляется в несколько этапов:

1. Рытье траншеи под ростверк
2. Бурение отверстий под буронабивные сваи
3. Подготовка подушки из песка и гравия для свай и ростверка
4. Организация гидроизоляции при необходимости
5. Выставление металического каркаса из арматуры
6. Заливка бетоном

При организации ленточного фундамента под навес, буронабивные сваи выставляются в местах установки несущих вертикальных стоек навеса. В идеале вертикальные стойки навеса углубляются на 1-1,5 метра в середину буронабивной сваи и заливаются бетоном.

Однако такой вариант монтажа не всегда удобный, и поэтому зачастую обходятся установкой металлических закладных — в буронабивную сваю устанавливают металлический профиль на глубину 1 -1,5 метра и заливают бетоном.

Далее при монтаже навеса вертикальные стойки привариваются к закладным.

Монтаж на бетонную поверхность

Монтаж навеса на бетонную поверхность является одним из самых распространенных вариантов установки навеса. При таком виде монтажа предполагается, что заказчик залил армированную бетонную плиту на всей площадке, под которую делается навес.

Толщина бетона должна быть не меньше 10-15 см. При монтаже навеса используют металлические пластины и распорные анкеры, которые углубляются в бетон и фиксируются с четырех сторон пластины.

Далее вертикальная стойка навеса приваривается к металлической пластине.

Монтаж на буронабивные сваи

Вторым по популярности является монтаж с помощью буронабивных свай. Данный вид монтажа очень похож на монтаж на ленточный фундамент за исключением того, что отсутствует ростверк.

Надежность такого монтажа ниже чем в ленточном фундаменте, однако является достаточной для удержания конструкции навеса.

Данный вариант монтажа является одним из самых бюджетных — не нужно заливать полноценный ленточный фундамент, не нужно заливать дорогостоящую бетонную плиту под навес.

Монтаж на винтовые сваи

Третьим по популярности является монтаж конструкции навеса на металлические винтовые сваи. Металлическая свая представляет собой трубу с зауженным конусовидным наконечником и приваренные к трубе лопасти либо резьбу.

С помощью специального оборудования — гидравлического сваекрута, либо вручную, в землю ввинчивается специальная металлическая свая на глубину 1 — 1,5 метра. Далее к верхней части металлической сваи приваривается вертикальная стойка навеса. Для усиления конструкции в полость трубы сваи обычно заливают бетон.

Расчет навеса из профильной трубы, калькулятор онлайн

Независимо от того, находитесь вы в городе или в загородном доме, всегда существует множество мест, которые требуют защиты от солнечных лучей и атмосферных осадков.

Проще всего решить этот вопрос при помощи навеса. Они легки, практичны и быстро строятся. От правильности расчета элементов для навеса зависит их прочность, долговечность и безопасность.

^ вернуться к содержанию

Разновидности навесов

• Для укрытия людей и предметов от воздействий природы зачастую строят навес из поликарбоната. Он применяется для защиты:
• автомобильной стоянки;
• зоны отдыха барбекю и игровых площадок;
• точек мелкой торговли;
• открытых бассейнов и душевых площадок;
• входов в подъезды, въездных ворот, калиток.
• При входе в частный дом или подъезд дома вместо навеса оборудуется козырек, но он тоже требует расчета.
• Форма крыши для навеса зависит от желания. Они могут иметь следующие формы:
• ровную или наклонную прямую;
• одно или двухскатную;
• выгнутую или вогнутую;
• купольную или арочную;
• пирамидальную или многогранную.
• Исходя их формы крыши проводится сборка пояса из профильной трубы. Каждый пояс имеет свой тип и может быть:
• сегментный;
• полигональный;
• трапециевидный или двускатный;
• параллельный;
• односкатный;
• консольный;
• треугольный.
• ^ вернуться к содержанию

Составление проекта навеса

Для того, чтобы правильно составить проект конструкции, необходимо учесть ряд важных факторов, без которых провести правильный расчет практически невозможно. К этим факторам можно отнести:

1. Назначение и место предполагаемого монтажа конструкции.
2. Габариты площади, которую навес будет закрывать.
3. Сила ветра, которая чаще всего бывает в месте постройки каркаса.
4. Максимальная снеговая нагрузка.
5. Размеры и технические параметры материала, которым будет накрыт каркас навеса.
6. Соответствие постройки общему архитектурному замыслу местности.

Эти показатели будут основой для составления чертежа и проведения расчетов.

^ вернуться к содержанию

Расчет навесной конструкции

Основой для проведения расчетов и дальнейшей установки конструкции должен стать чертеж. Кроме общих размеров, на чертеж необходимо нанести контуры ключевых поясов согласно выбранного типа. Пояс выбирается в зависимости на угла наклона крыши и длины всей конструкции. Самые простые навесы с маленьким углом наклона и с ровной или односкатной крышей могут быть без пояса.

1. Чтобы правильно провести общий расчет навеса, необходимо провести вычисление на следующие параметры:
2. высота конструкции, ее ширина и длина;
3. форма крыши;
4. материал и его размеры для производства каркаса и опор.
5. При необходимости расчета общей стоимости конструкции, необходимо рассчитать марку и количество крепежных деталей.
6. ^ вернуться к содержанию

Размеры конструкции

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит.

Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы.

Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.

Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.

Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека. Если конструкция монтируется под большой автомобиль (внедорожник, микроавтобус), то над крышей автомобиля должно быть вентиляционное пространство не менее 10 см.

^ вернуться к содержанию

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор.

^ вернуться к содержанию

Материал для каркаса и опор

Каркас навеса состоит из опор, прогонов и обрешетки. Размеры этих металлоконструкций напрямую зависят от общих размеров фермы. Установлены эти величины требованиями ГОСТ 23119-78 и 23118-99.

Опоры могут быть изготовлены из стальной трубы круглой, диаметром от 4 до 10 см или же сделаны из стальной трубы профилированной, размером 0.8х0.8 см. Рассчитывая шаг монтажа опор, надо учесть то, что расстояние между опорами не должно превышать 1.7 метра. Нарушение этого правила может привести к потере прочности и надежности всей фермы.

Обрешетка выполняется из стальной трубы профилированной, размером 0.4х0.4 см. Она может быть выполнена из дерева или металла. От материалов изготовления зависит шаг монтажа обрешетки. Продольная деревянная обрешетка устанавливается с шагом в 25-30 см, металлическая обрешетка монтируется с шагом 70-80 см.

Прогоны для навесов с длиной пролета до 4.5 метров выполняются из металлического профиля 0.4х0.2х0.02 см. Для прогонов ферм с пролетом от 4.5 до 5.5 метров применяется профильная труба 0.4х0.4х0.02 см. При величине пролета более 5.5 метров для изготовления прогонов применяют профильную трубу с сечением 0.4х0.4х0.03 см или же более сильную 0.6х0.3х0.02 см.

^ вернуться к содержанию

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.

3D Расчет навеса

Чтобы рассчитать козырек над входом (арочный навес) или плоский навес, необходимые размеры укажите в миллиметрах:

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери.

Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной.

 Выбирая ширину козырька необходимо учитывать СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом. Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры.

• Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.
• Нажмите «Рассчитать».
• Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров.

Зная площадь козырька, Вы сможете приобрести ровно столько материала для накрытия конструкции сколько нужно и не переплачивать за излишки.

Обратите внимание, что калькулятор подсчитывает  параметры только кровельного материала для козырька и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы).

X – ширина козырька – это расстояние между его крайними точками по фасаду. Для защиты от осадков ширину козырька необходимо выбирать немного больше размера входной двери.

Если есть возможность, следует делать козырек на всю ширину крыльца с запасом по 500 мм с каждой стороны. Однако следует помнить, чем больше поверхность навеса, тем больше зимой на ней будет снега, а значит, конструкция должна быть надежной.

 Выбирая ширину козырька необходимо учитывать СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота козырька (имеется ввиду значение высоты сегмента полукруглого козырька, а не уровень установки относительно порога дома), чем больше этот параметр, тем больше расход материала для накрытия.

Z – длина козырька – расстояние от фасада может быть разным, в зависимости от Ваших пожеланий и архитектуры дома. Минимальное значение длины для защиты от осадков составляет 700 мм. Можно ориентироваться на размеры крыльца с небольшим запасом. Обратите внимание, если длина навеса превышает 2000 мм, то под свободный край необходимо ставить дополнительные опоры.

1. Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.
2. Нажмите «Рассчитать», чтобы получить расчеты и чертежи навеса.
3. Результаты расчета и их использование:

Ширина материала козырька – позволяет определить ширину необходимого покровного материала для накрытия полукруглого козырька или навеса. С помощью функции расчета этого параметра можно подобрать оптимальные размеры козырька для максимального использования материала заводских размеров.

Рассчитав площадь козырька, Вы сможете приобрести ровно столько материала для арки навеса, сколько нужно и не переплачивать за излишки. Обратите внимание, что калькулятор подсчитывает параметры только кровельного материала для дуги навеса и не рассчитывает чего и сколько нужно для изготовления каркаса и его крепления (металлопрофиль, доска, бетон, метизы).

При желании можно указать высоту равную маленькому числу, что позволит рассчитать плоский навес.

Простой, быстрый, точный способ подбора профтруб для навеса, крыш зданий| Sugut

• ​
• Предлагаем 5 онлайн калькуляторов, которыми  вы легко и быстро подберете все профтрубы на планируемый навес, без всяких заморочек:
• 1. калькулятор ригеля
• 2. калькулятор ферм (на любую — полукруг, треугольник, квадрат)
• ​
• 3. калькулятор прожилин
• ​
• 4. калькулятор стропил
• ​
• 5. калькулятор системы ригель + подригельная ферма

6.

рекомендации выбора профилей столбов, и шага их расположения.

​

заказать проект навеса за 1000 руб.заказать проект навеса по ЕСКДЗАКАЗАТЬ ФЕРМЫ 400 руб. п.м.перейти в бесплатный калькуляторполучить код доступа, проект, бесплатноПЕРЕЙТИ НА СТРАНИЦУ С 5-Ю КАЛЬКУЛЯТОРАМИ

Оплата (месячного *) доступа к полному калькулятору принимается на баланс телефона +7 919 678 0981 (МТС) в сумме 200 рублей, которые так же, можно внести из любой страны через официальный сайт мтс https://moskva.mts.ru/personal.

Чтобы получить сам код доступа, просто сообщите нам,

«оплатил 200 руб» по тому же номеру +7 919 678 0981 (есть ватсап, можно смс сообщением на ватсап), в ответ вы получите код доступа. Чеки присылать не надо, мы ориентируемся по поступлению средств.

​

 * Код доступа действует до 1-го числа следующего месяца без ограничений пользования. Но, если абонент успел обработать хотя бы 1 конструкцию, услуги калькулятора считаются оказанными. В первых числах месяца код доступа меняется. Абоненту, внесшему оплату с 25 числа, сообщается второй код на следующий месяц.

​

Видеообзор полного калькулятора

Мы не морочим голову читателю фразами — «здесь надо учесть…», «рассчитать…», «подобрать из инженерных таблиц…», как это делают на всех сайтах! Все формулы, учёты, подборы, снипы, госты, сортаменты — скрыты внутри калькулятора.

Всё, что от вас требуется, это ввести 3 — 4 размера, которые вам уже известны и калькулятор покажет в процентах запас прочности выбранных профтруб.

При положительном значении запаса прочности деталь навеса будет считаться рассчитанной законами сопромата с использованием всех снипов, гостов, сортаментов, а так же, при необходимости мы можем подтвердить данные калькулятора ( 1000 рублей) рукописными расчетами с сылкой на ГОСТовские сортаменты профтруб.

 Воспользовавшись этим калькулятором, вы можете просчитать любой узел навеса. Вы получите исчерпывающие данные по нагрузкам на любой навес. Детально можно рассчитать онлайн нагрузку на все элементы навеса.

​

Наш калькулятор ориентирован на клиентов садовых товариществ, коттеджных поселков, и других частных собственников, нуждающихся в быстром обоснованном подборе профтруб для навесов наддворных построек, автонавесов, пристроев к зданиям.

 Так как зачастую, за неимением такого калькулятора, отсутствием опыта, клиенты «Сада и Огорода» берутся за строительство вообще без какого либо обоснования, либо недозакладывая прочность, либо наоборот, тратя лишние средства, перезакладывая прочность. Поэтому, цель калькулятора — только сориентировать клиента в правильном направлении.

 Для постройки промышленных зданий и цехов, промышленных ангаров и других больших сооружений требуется более детальный расчет.

Например, в промышленном сооружении каждое звено фермы должно быть рассчитано (кроме учета предела текучести на разрыв и изгиб в этом калькуляторе) на гибкость при сжатии  и кручение, параметр которого учитывается до того, как это звено пошло в изготовление фермы, до прокатки на трубогибе и заполнения треугольными элементами и другие параметры с их расчетами.

Но в любом случае, если вы хотите построить «что либо» полагаясь только на «опыт», а не на расчеты, то лучше воспользоваться этим калькулятором. Так же, на этом калькуляторе можно задать запас прочности самому, например 50%, 80%, выбрав самому прочность относительно своего бюджета.

Например, фермы нашего производственного цеха имеют запас 80%, и выдерживают не только снег, но и кран балку, которая носит тяжелые грузы. В любом случае, конечно, нужно придерживаться элементарных правил при строительстве, например, нельзя использовать нагрузки поперек звеньев, только вдоль.

Например, в ферме, местом, которым она ложится на ригель, не должно быть пустым, то есть без заполнения (то есть, над ригелем в ферме, обязательно должно быть звено заполнения фермы!, очень часто фермы по этой причине ломаются!). Для установки детали «лапша» лучше предусмотреть, под ней в ферме вертикальные звенья заполнения или пересечение треугольных заполнений. Лучше делать заполнения фермы из более тонкого профиля и чаще, чем из мощного и редко, так как не стоит забывать, что на звенья треугольного заполнения нагрузка приходится вдоль оси и она незначительна, а гоизонтальные трубы ферм имеют составляющую изгибающей нагрузки, и нагрузки на горизонтальные трубы огромные, посравнению с незначительными нагрузками труб заполнения фермы.

​

перейти в калькулятор масс профтрубперейти в простой калькулятор лестниц

Как узнать сколько литров воды в трубе?

Для того, чтобы узнать количество воды в трубе, необходимо знать диаметр трубы и ее длину. Существует несколько способов определения количества воды в трубе:

1. Расчет вручную: можно использовать формулу для определения объема цилиндра, который соответствует внутреннему объему трубы. Объем цилиндра вычисляется по формуле V = πr²h, где V — объем цилиндра, r — радиус трубы, h — длина трубы. После вычисления объема цилиндра, нужно умножить его на плотность воды, которая составляет примерно 1 кг/литр.

2. Использование онлайн-калькуляторов: в Интернете можно найти множество онлайн-калькуляторов, которые помогут рассчитать количество воды в трубе на основе ее диаметра и длины. Для этого необходимо ввести соответствующие значения в соответствующие поля онлайн-калькулятора.

3. Использование датчиков и измерительных приборов: для точного определения количества воды в трубе можно использовать специальные датчики и измерительные приборы, которые могут измерять объем воды, проходящей через трубу. Для этого обычно устанавливаются датчики расхода или водосчетчики.

Важно учитывать, что точность измерений может зависеть от многих факторов, таких как качество трубы, ее состояние, давление в системе и т.д. Поэтому для точных результатов желательно использовать специальные датчики и измерительные приборы.
