Описание и технические характеристики кабеля ВВГнг-П
На складах
На складах
По характеристикам

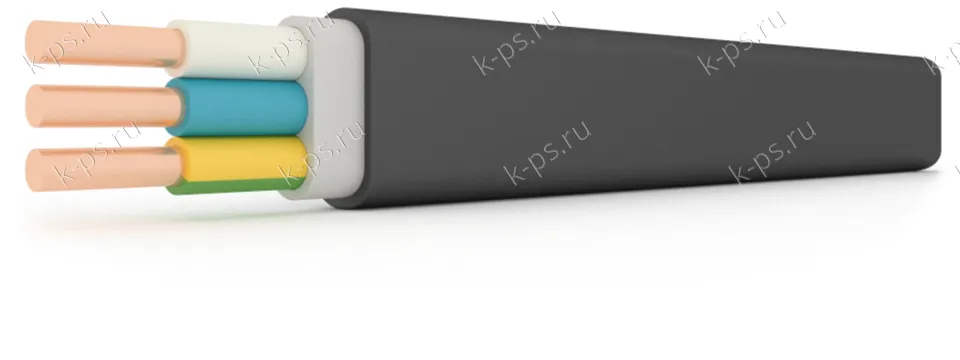

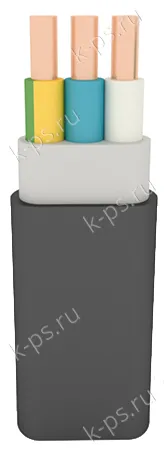

Кабель ВВГнг-П
Варианты написания: ВВГнг(А)-П, ВВГ-Пнг
ВВГнг-П — это силовой плоский кабель, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.
| Номинальное переменное напряжение | 0,66/1 кВ |
| Количество жил | 2 — 4 жил |
| Размер сечения | 1,5 — 25 мм2 |
Расшифровка ВВГнг-П
*
— отсутствие буквы А означает, что токопроводящая жила — медная
В
— изоляция из ПВХ пластиката
В
— оболочка из поливинилхлоридного пластиката
Г
— отсутствие защитного покрова
нг
— не распространяет горение при групповой прокладке
(А)
— класс пожарной безопасности категория A
П
— плоский, жилы расположены в одной плоскости параллельно друг другу
ВВГнг-П-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)
ВВГнг-П-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)
N — нулевая жила
Pe — жила заземления
ож — однопроволочная жила
ок — однопроволочная круглая жила
мж,мп,мн — многопроволочная жила
мк — многопроволочная круглая жила
мс — многопроволочная секторная жила
Технические характеристики ВВГнг-П
Общие характеристики
Номинальное переменное напряжение
0,66/1 кВ
Номинальная частота
50 Гц
Минимально допустимый радиус изгиба при прокладке
10 диаметров кабеля (для одножильного кабеля)
7,5 диаметров кабеля (для многожильного кабеля)
Строительная длина
200-450 метров
Допустимые усилия при протяжке кабеля по трассе прокладки
50 Н/мм2
Код ОКП ВВГнг-П
Класс пожарной безопасности
П1б.8.2.5.4
Гарантийный срок эксплуатации кабеля
5 лет
Температура окружающей среды при эксплуатации кабеля
от -50°С до 50°С
Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C
98%
Минимальная температура прокладки кабеля без предварительного подогрева
-15°С
Радиус изгиба
Допустимые температуры нагрева токопроводящих жил кабеля:
Длительно-допустимая
70 °С
В режиме перегрузки
90 °С
Предельная при коротком замыкании
160 °С
По условию невозгорания при коротком замыкании
350 °С
Указания по эксплуатации
Характеристики изоляции и оболочки
| Наименование характеристики | Значение для изоляции из ПВХ | Значение для наружной оболочки и шланга из ПВХ |
| До старения | ||
| Прочность при разрыве, не менее | 12.5 Н/мм | 12.5 Н/мм |
| Относительное удлинение при разрыве, не менее | 150% | 150% |
| После старения | ||
| Прочность при разрыве, не менее | 12.5 Н/мм | 12.5 Н/мм |
| Отклонение* значения прочности при растяжении, не более | ±25% | ±25% |
| Относительное удлинение при разрыве, не менее | 150% | 150% |
| Отклонение значения относительного удлинения при разрыве, не более | ±25% | ±25% |
| Глубина продавливания при высоких температурах, не более | 50% | 50% |
| Водопоглощение — увеличение массы, не более | 10 мг/см2 | — |
| Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более | — | 20% |
*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

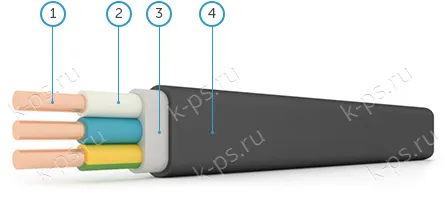

Конструкция ВВГнг-П
- 1. Медная токопроводящая жила
- 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
- 3. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести
- 4. Оболочка из ПВХ пластиката пониженной горючести
Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:
| Наименование жилы | Номинальное сечение медной жилы, мм |
| круглой | секторной (сегментной) |
| Однопроволочная | — |
| Многопроволочная |
Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:
| Наименование жилы | Номинальное сечение медной жилы, мм | ||||||||||
| Основная | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Нулевая или заземления | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Маркировка ВВГнг-П
Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.
| Число жил в кабеле, шт. | Цвет изоляции жилы | ||||
| Порядковый номер жилы | |||||
| 1 | 2 | 3 | 4 | 5 | |
| 2 | Серый* | Синий | — | — | — |
| 3 | Серый* | Коричневый | Черный | — | — |
| Серый* | Синий | Зеленый-Желтый | — | — | |
| 4 | Серый* | Коричневый | Черный | Синий | — |
| Серый* | Коричневый | Черный | Зеленый-Желтый | — | |
| 5 | Серый* | Коричневый | Черный | Синий | Зеленый-Желтый |
Синий — нулевая жила
Зеленый-Желтый — жила заземления
(* — или натуральный)
(** — по согласованию с заказчиком)
Применение ВВГнг-П
- Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
- Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
- Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
- Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
ГОСТ ВВГнг-П
Ниже представлены государственные стандарты для ВВГнг-П, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.
Стандарт ГОСТ 31996-2012 по-прежнему действует. Он регламентирует общие технические характеристики силовых кабелей с пластмассовой изоляцией, предназначенных для работы при номинальных напряжениях 0.66, 1 и 3 кВ.
»
с 01.01.2014 по н.в.
ГОСТ Р 53769-2010
недействующий
«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»
с 01.01.2011 по 01.01.2014
ГОСТ 16442-80
недействующий
«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1; 3; и 6 кВ Общие технические условия»
с 01.01.1982 по 01.01.2011
Так же смотрите
ГОСТ 22483-2012
действующий
«Жилы токопроводящие для кабелей, проводов и шнуров»
с 01.01.2014 по н.в.
«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»
с 01.01.1983 по н.в.
«Покровы защитные кабелей»
с 01.01.1975 по н.в.
ГОСТ 31565-2012
действующий
«Требования пожарной безопасности»
с 01.01.2014 по н.в.
«Исполнения для различных климатических районов»
с 01.01.1971 по н.в.
Аналоги ВВГнг-П
плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.
Заводы-производители ВВГнг-П
АО «Самарская кабельная компания»
ООО «Торговый Дом ЗЗЦМ-Кабель»
ООО «Арзамасский кабельный завод»
ООО «ГК Энергокомплект МФ»
АО «Электрокабель «Кольчугинский завод»
ООО «Prysmian Group Russia»
ООО «Калужский кабельный завод»
ОАО «Щучинский завод Автопровод»
