Определение проводки в стене без специальных инструментов или с использованием мультиметра — собственноручные методы.

Обнаружить электропроводку с использованием специализированных инструментов — задача, которую можно назвать не слишком сложной. Здесь ключевую роль играют качество и стоимость устройства, а также умение правильно его настроить и использовать.

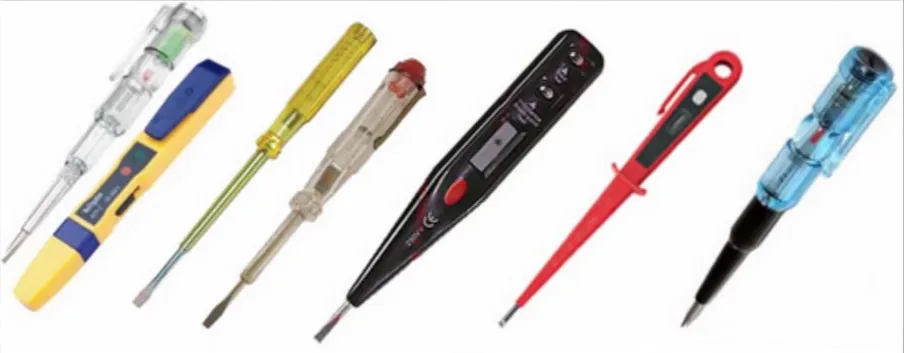

Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

Демонтаж обоев

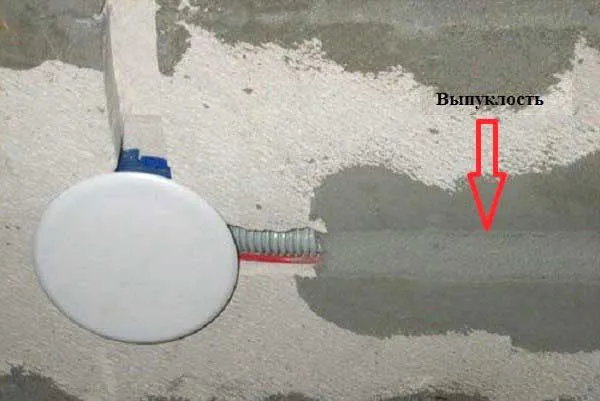

Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.

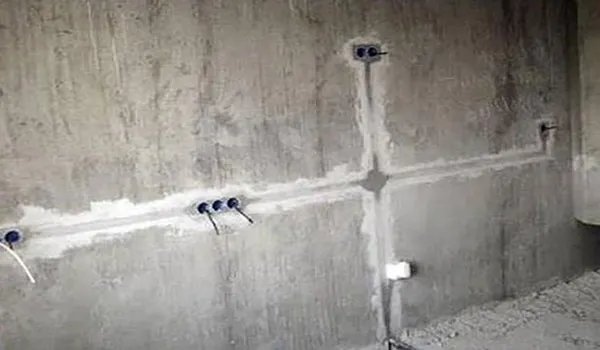

Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.

Поиск проводов в стене радиоприемником

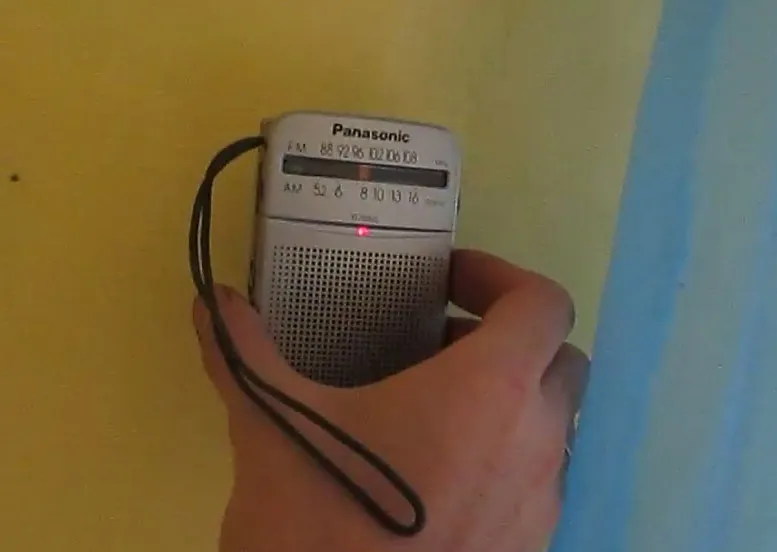

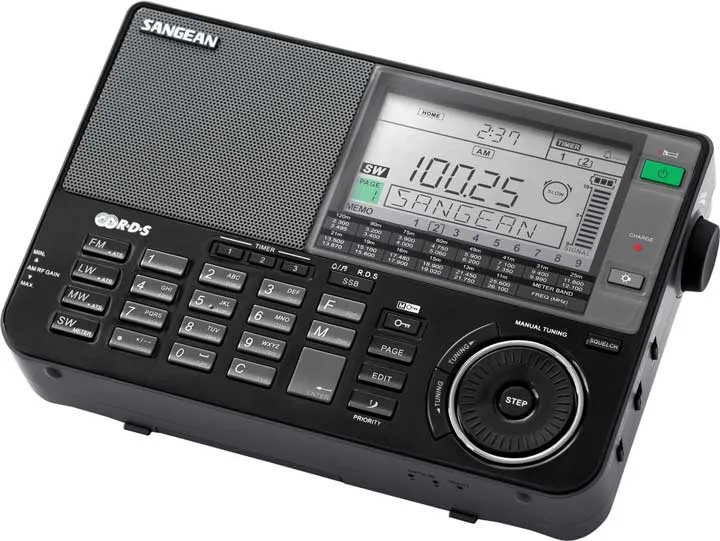

Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

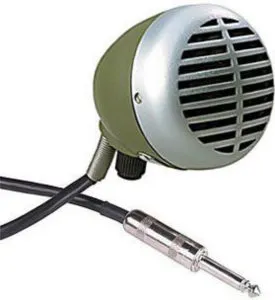

Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

Поиск проводки мультиметром

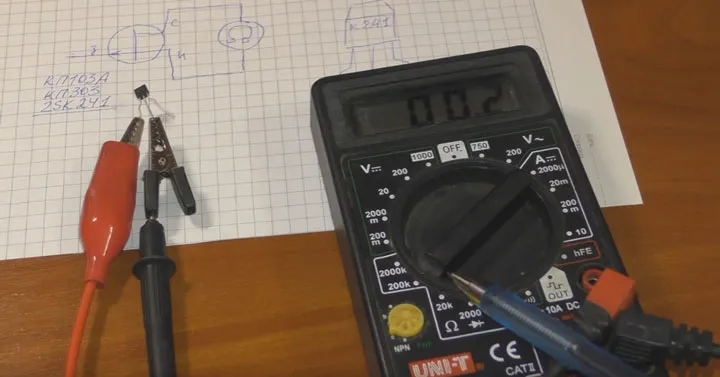

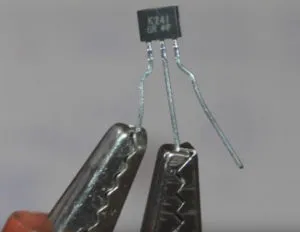

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

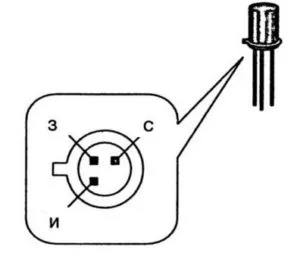

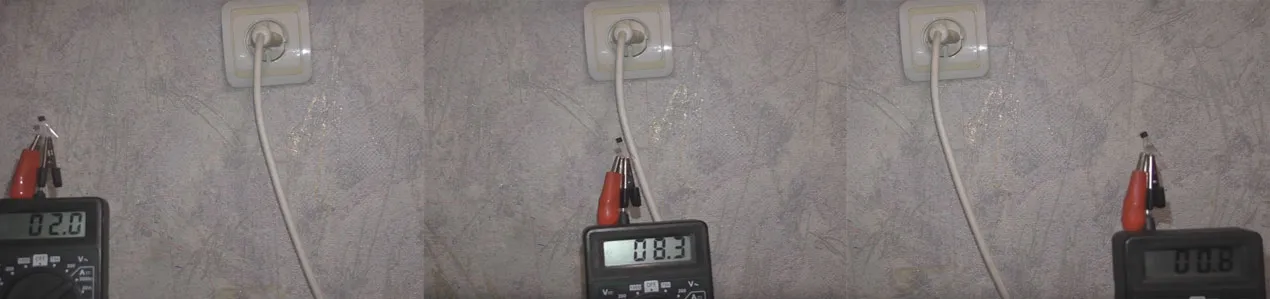

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Там где изменение сопротивления максимально — там и центр залегания проводки.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

Правильная схема эл.проводки

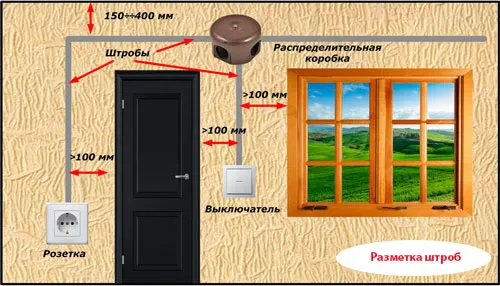

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

С помощью слухового аппарата

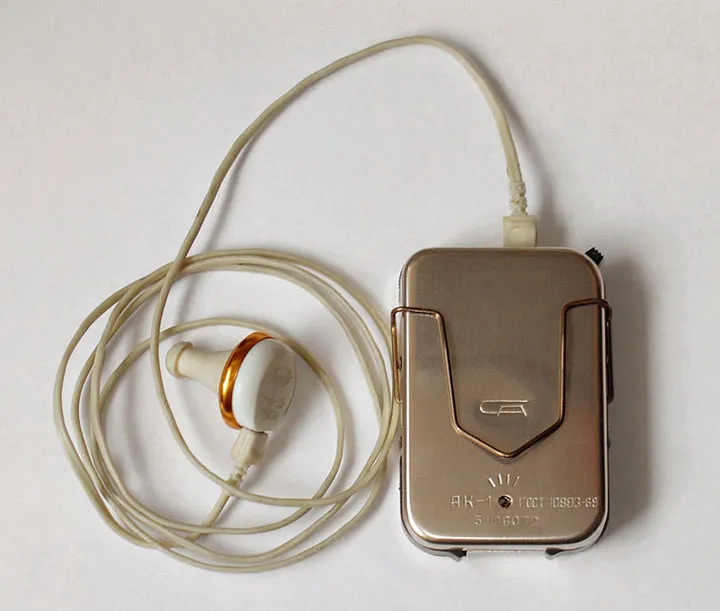

Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям, что нам и нужно. Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.

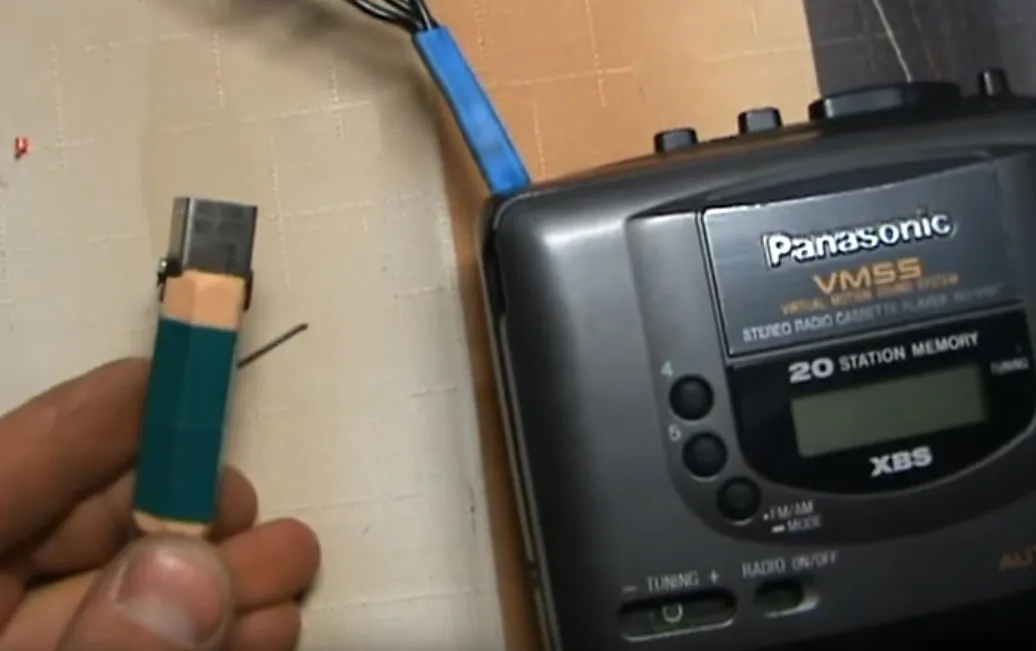

Кассетный плеер

К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.
Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.

Методы которые не работают

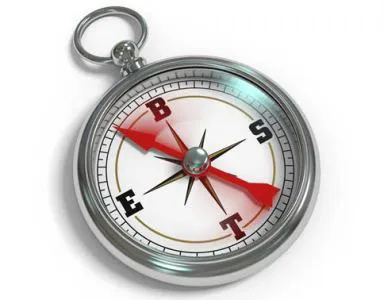

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

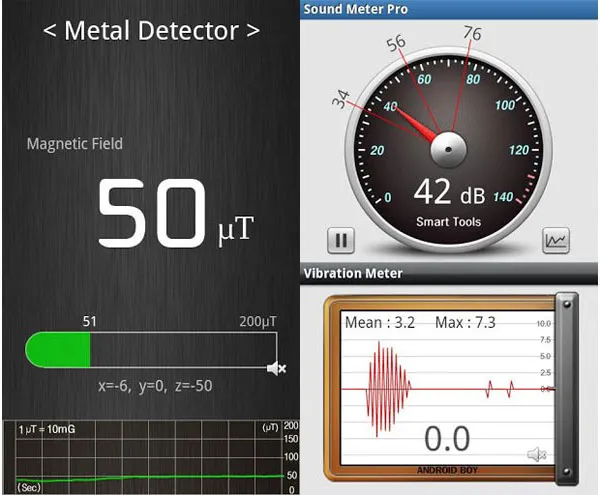

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

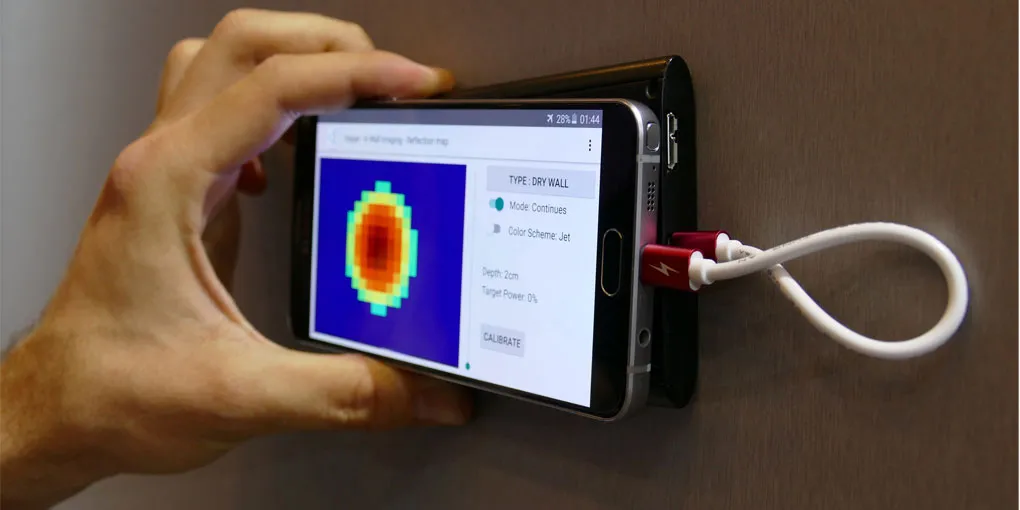

Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY.
Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит.

Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Что нужно купить для проводки?

Для проводки в типовой квартире или доме, вам может понадобиться следующее оборудование и материалы:

1. Кабель для проводки, который может быть медным или алюминиевым. Размер и тип кабеля зависит от его предназначения, например, для основной электрической линии, освещения, розеток, телевизионной антенны и т.д.

2. Разъемы, выключатели и розетки для подключения кабеля к электрическим приборам и светильникам.

3. Щиток распределения для защиты электропроводки от перегрузок и коротких замыканий. Щиток распределения также может содержать автоматические выключатели, предохранители и другие устройства защиты.

4. Трубы и каналы для защиты кабелей и проводки от повреждений и внешних воздействий.

5. Инструменты для установки и монтажа проводки, такие как кримперы, кусачки, отвертки, гайковерты, рубанки и т.д.

6. Материалы для крепления проводки, такие как кабельные скобы, саморезы, заклепки и т.д.

7. Изоляционная лента, которая может использоваться для защиты проводки от влаги и коротких замыканий.

8. Комплект тестеров и индикаторов для проверки электрической цепи, напряжения и сопротивления.

Перед проведением электрической проводки рекомендуется обратиться к специалисту в этой области, который поможет определить требования кабеля, щитка и других компонентов для вашего конкретного проекта. Также важно соблюдать правила и нормы проведения электрических работ для обеспечения безопасности и надежности электроснабжения в доме или квартире.
