Опрессовка отопления — способы проведения, параметры давления, падение и гидравлическая опрессовка

Перед началом использования отопительной системы обязательно выполняется целый комплекс определенных процедур. Осуществляется промывка и опрессовка системы, результатами этих действий является составление акта, удостоверяющего правильное выполнение монтажных работ.

Как правильно проводить опрессовку

Опрессовка отопительных систем выполняется в соответствии с требованиями определенных документов, в которых указано, каким давлением опрессовывают систему отопления. В частности речь идет о Санитарных Нормах и Правилах под номером 41-01-2003 (кондиционирование, вентиляция и отопление) и 3.05.01-85 (Внутренние санитарно-технические системы).

Согласно СНиП 41-01-2003 опрессовка системы отопления проводятся только в том случае, если в помещении температура выше 00С. Кроме того система должна выдерживать давление рабочей среды не менее 0,6 МПа, при этом не допускается наличие повреждений и нарушения герметичности.

Опрессовка проводится под давлением, величина которого не превышает предельных значений для встроенных в систему приборов отопления, трубопроводов и арматуры.

Чтобы не нарушать СНиП 3.05.01-85, перед проверкой водяных систем теплоснабжения следует отключать расширительные сосуды и котлы. Согласно СНиП давление при опрессовке системы отопления должно в 1,5 раза превышать рабочее давление, но быть не меньше 0,2 МПа на нижнем уровне системы.

Для положительного результата проверки сеть должна продержаться около 5 минут под рекомендуемым проверочным давлением, причем его значение должно снизиться не больше 0,02 МПа. Также при визуальном осмотре элементов системы не должна обнаружиться течь в местах соединений резьбового типа и сварных швах, трубах и арматуре, приборах отопления и другом оборудовании.

Требования к проведению опрессовки

Проверка отопительной системы может считаться выполненной только при соблюдении определенных требований:

• Все испытания проводятся под строгим руководством начальника смены.
• При проведении контрольных мероприятий запрещено выполнять какие-либо работы на объекте.
• Программа опрессовки должна быть одобрена главным инженером проверяющей организации. Программа строго регламентирует порядок действий каждого сотрудника и последовательность технологического процесса. Кроме того в ней изложены меры безопасности при проведении проверочных мероприятий и плановых работ на смежных объектах.
• Не допускается присутствие посторонних людей на объекте во время опрессовки отопительной системы. На участке должны быть только специалисты, непосредственно участвующие в проверке.
• Запрещено включать или выключать проверяемый объект.
• Смежные участки на время проверки необходимо оградить специальными конструкциями, а испытательное оборудование следует отключить.
• В процессе осмотра проверяемого оборудования в системе должно поддерживаться рабочее давление, превышение этих значение не допускается.
• Для подтверждения герметичности водяной системы отопления ответственный специалист составляет акт о выполнении опрессовочных работ.

Процедура опрессовки

Для проверки отопительной системы таким способом проводят гидравлические испытания следующих элементов:

• Трубы.
• Теплообменники.
• Бойлеры.

Если при проведении испытательных мероприятий будут выявлены протечки, то делается заключение о разгерметизации сети.

Непосредственно перед испытательными работами изолируют системы водоснабжения и теплоснабжения. Также визуально определяют прочность имеющихся соединений, проверяют запорную арматуру на предмет работоспособности и оценивают ее общее состояние.

На следующем этапе осуществляют отключение расширительного бака и отопительного котла, чтобы выполнить промывку приборов отопления и труб от отложений различной природы, удалить мусор и пыль.

Если гидравлические испытания предполагают заполнение водой системы отопления, то для проверки воздухом к сливному крану подключается компрессор. Постепенно давление в системе повышается, его показатели отслеживаются на специальных манометрах. При отсутствии изменений дается заключение о хорошей герметичности системы и о возможности ее запуска в эксплуатацию. Подобным образом выполняется и опрессовка теплого пола воздухом, включая некоторые нюансы.

Если наблюдается допустимое падение давления при опрессовке системы отопления, то в системе имеются участки с дефектами. При гидравлических испытаниях такие места дают течь. Если проверка проводилась воздухом под давлением, то места соединений и стыков обрабатывают мыльным раствором.

Опрессовка воздухом длится примерно 20 часов, на проведение гидравлических испытаний требуется всего 1 час.

При обнаружении дефектов проводят ремонтные работы и вновь проводят опрессовку. Действия повторяют до достижения хорошей герметичности системы. По результатам проведенных работ составляется акт опрессовки отопительной системы. Стоит заметить, что акт опрессовки системы отопления — необходимый документ.

Следует запомнить, что в большинстве случаев проверка осуществляется гидравлическим способом. Воздушные испытания проводятся при невозможности заполнения контура водой или при низкой температуре воздуха, когда жидкость просто застывает. Читайте также: «Основные правила опрессовки системы отопления своими руками».

Как правильно составить акт опрессовки отопительной системы

Чтобы составить акт по всем правилам, важно указать в нем следующее:

• Используемый метод испытаний.
• Проект, согласно которому выполнялся монтаж и установка объекта испытаний.
• Дата и адрес проведения испытательных мероприятий.
• Перечень лиц, подпись которых должна быть в документе. В большинстве случаев указывают собственников жилья и представителей обслуживающих организаций.
• Способы устранения выявленных дефектов.
• Результаты испытаний.
• Наличие признаков разгерметизации системы или нарушения резьбовых соединение и сварных швов. Также следует отметить наличие конденсата на поверхности труб и арматуры.

Допустимые нормы давления при выполнении опрессовочных работ

При выполнении гидравлической опрессовки системы отопления важно соблюдать требования СНиП в отношении испытательного давления. В частности в документе сказано, проверочное давление должно превышать рабочие значения примерно в 1,5 раза, но при этом не меньше 0,6 МПа.

Согласно другому документу «Правила технической эксплуатации тепловых энергоустановок» давление может превышать допустимые нормы в 1,25 раза.

Автономное отопление в частных домах не превышает 2 атмосфер, в противном случае срабатывает клапан сброса давления.

Оборудование для опрессовки

Гидравлические испытания проводят с помощью опрессовщика, которых подключается к системе для регулировки давления.

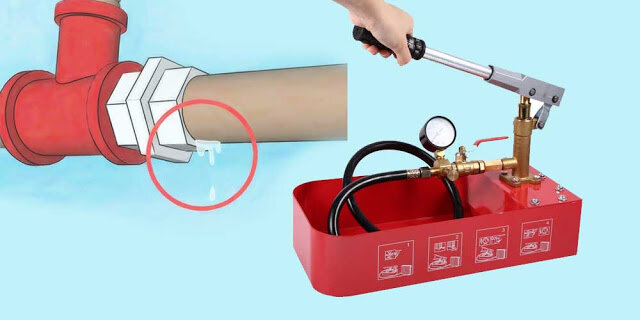

Отопление в частных домах можно проверить ручным опрессовщиком, так как в этих системах не требуется высокое давление для испытаний. Такие приборы способны развивать усилие 60 бар и выше, такие значения позволяют проверять водные системы отопления в многоэтажных домах.

Устройства ручного типа обладают следующими достоинствами:

• Цена, доступная для большинства потребителей.
• Небольшая масса и размеры приспособления. Благодаря этому их можно использовать и в личных интересах и в профессиональной сфере.
• Долгий эксплуатационный срок.
• Возможность проверки средних и мелких приборов отопления.

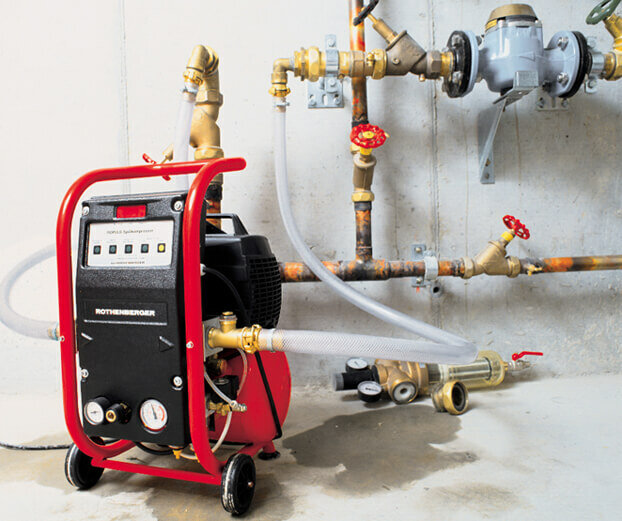

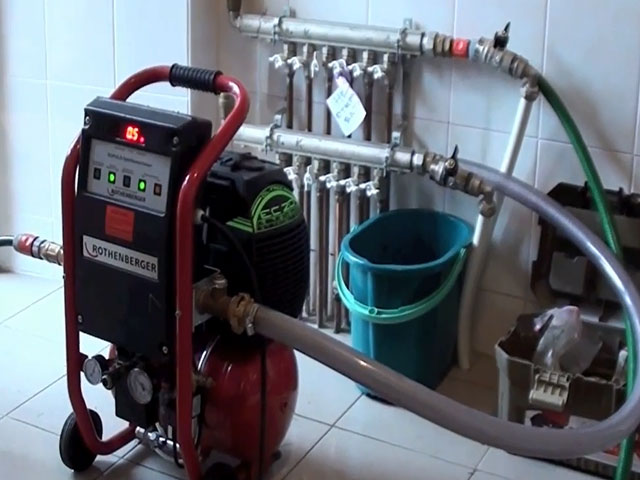

Системы многоэтажных зданий и производственных объектов рекомендуется проверять с помощью электрических приборов. Это оборудование подает воду в систему под высоким давлением, до 500 бар, недоступным для ручных аппаратов.

Электрические помпы можно встраивать в трубопровод или присоединять к ней. В большинстве случаев шланг подключают к крану, через который подается вода в систему.

Подобные работы относятся к разряду сложных технологических процедур, поэтому важно знать и понимать, как производится опрессовка системы отопления. Лучше всего доверить проверку специалистам.

Как спрятать стояк отопления в квартире?

Стояк отопления в квартире может портить интерьер и мешать созданию гармоничного дизайна помещения. Существует несколько способов спрятать стояк отопления и при этом сохранить функциональность системы отопления:

1. Декоративная решетка или экран. Декоративная решетка или экран может быть установлен на стену перед стояком отопления. Это не только скроет его от взгляда, но и позволит легкий доступ для обслуживания.

2. Консольные полки. Консольные полки можно установить над стояком отопления. Это поможет скрыть стояк и использовать свободное пространство для хранения вещей или различных предметов декора.

3. Встроенный шкаф. Если позволяет планировка квартиры, можно установить встроенный шкаф, в котором можно спрятать стояк отопления. Это позволит использовать пространство максимально эффективно.

4. Мебель. Можно использовать мебель, такую как шкафы или комоды, чтобы скрыть стояк отопления. При этом стоит учитывать, что мебель не должна загораживать доступ к стояку и должна быть легко снимаемой для обслуживания системы отопления.

5. Книжная полка. Если стояк отопления находится рядом с стеной, можно установить книжную полку. Книги и декоративные элементы будут скрывать стояк отопления.

6. Картины. Если на стене, где находится стояк отопления, есть место для картины, ее можно использовать для скрытия стояка. При этом стоит учитывать, что картина должна быть легко снимаемой для обслуживания системы отопления.

Независимо от выбранного способа, необходимо учитывать, что стояк отопления должен оставаться доступным для обслуживания. Если у вас есть сомнения относительно того, как спрятать стояк отопления в вашей квартире, лучше обратиться к специалистам за консультацией.
