Организация и дизайн цокольного этажа в частном доме — Разработка планировки цокольного этажа

Цокольный этаж представляет собой обширное подземное пространство, обычно встречающееся в небольших частных домах, где его можно спланировать и использовать в соответствии с собственными предпочтениями. В случае возведения фундамента дома или другого сооружения, как правило, строительство проводится выше уровня земли. Это уменьшает воздействие морозов на грунт, что делает возможным рациональное использование цокольного этажа. Говоря об этом более подробно, стоит упомянуть о важности планировки цокольного этажа в контексте оптимального использования пространства.

Большинство людей, когда им говоришь о цокольном помещении, сразу представляют комнату сырую, плохо освещенную, в которой долго пребывать очень сложно и опасно. На самом деле это распространенное заблуждение, так как в современных домах цокольные сооружения располагаются немного выше уровня земли, что обеспечивает защиту от повышенного уровня влажности и промерзания.

Тем более об этом можно позаботиться во время строительства самого дома, выбрав ту высоту нулевого помещения, которое вам необходимо. Если вы желаете в своем здании получить потолок выше стандартного, то можно провести заглубление цокольного этажа, что поможет регулировать высоту под ваши требования. Существует несколько стандартных преимуществ, благодаря которым цокольный этаж может быть использован с пользой:

1. Пространство жилого дома увеличивается в несколько раз благодаря цокольному помещению. Планировка цокольного этажа дома 15х10
2. Наличие под вашим домом подземного жилого пространства поможет утеплить сам дом, и здание станет более теплым и комфортным для жизни.
3. С использованием цокольного этажа у вас появляется возможность расположить в нем разные комнаты, такие как мастерская, баня, склад, котельная, гараж и так далее.
4. Если же у вас есть потребность в долгосрочном хранения овощей или других продуктов, то цокольный этаж будет идеальным местом для склада. Он позволит сэкономить пространство на вашем участке.

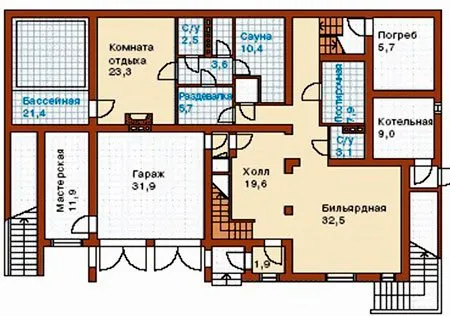

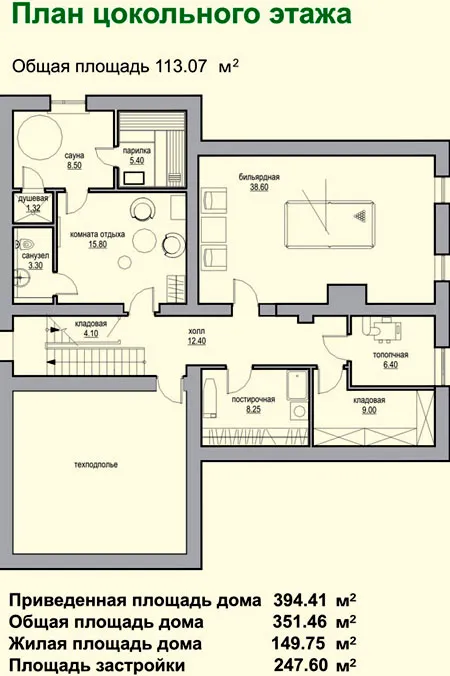

Проведение планировки дома с наличием цокольного этажа

Если у вас в наличии есть нижний этаж, который считается цокольным, то там можно воплотить самые разные интересные идеи:

1. Варианты — это вышеупомянутые помещения, такие как гараж для автотранспорта, хранилище продуктов, склад, автономная котельная, погреб, кладовые помещения. Пример планировки цоколя с гаражом и котельной
2. Вы можете провести реконструкцию и переоборудовать цокольный этаж под такое помещение, как прихожая, гардеробная. Кроме того, там можно устроить зону отдыха.
3. Подобный нижний этаж является отличным вариантом для размещения в нем таких вещей, как стиральная машинка, сушилка или другая тяжелая бытовая техника. Это поможет избежать излишней влажности, появляющейся от работы таких приборов.

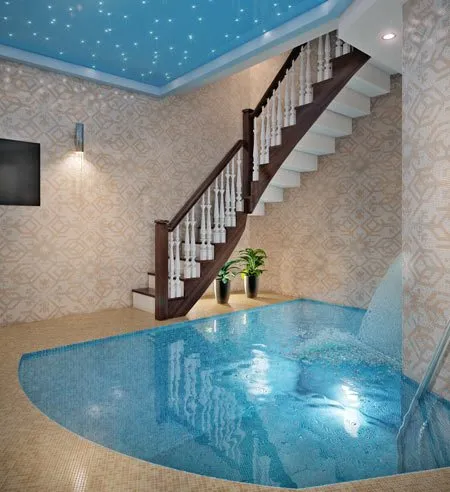

4. Сегодня все больше можно встретить домов, в которых цокольный этаж служит местом для размещения бассейна.

Как выбрать проект

Выбор проекта – самый первый шаг навстречу дому своей мечты. Перед тем, как остановится на каком-то одном варианте, нужно учесть множество факторов. Помните, что значительно поменять проект в процессе строительства невозможно.

Прежде всего, стоит определиться с количеством необходимых помещений. Сколько необходимо спален? Нужен ли рабочий кабинет? Понадобится ли отдельная столовая, или достаточно большой просторной кухни? Во время планировки стоит учитывать и обустройство цокольного этажа: гардеробную, кладовку или мастерскую можно перенести из жилой зоны в цоколь.

Подумайте о компоновке дома: сколько должно быть выходов? Где они будут находиться? Какие комнаты должны быть смежными, а какие располагаться как можно дальше друг от друга? Если это вызывает какие-то сложности, можно найти в интернете готовые типовые проекты и выбрать те, что похожи на дом вашей мечты.

Особенности планировки нулевого этажа в коттеджах

В большинстве коттеджей, где планируется построить цокольный этаж, существует лестница, благодаря которой можно внутри коттеджа подниматься или опускаться на нижний уровень дома. Такая лестница является зоной повышенной опасности, поэтому необходимо побеспокоиться о том, чтобы ее марш составлял не менее 90–100 сантиметров, а ширина имела предел не меньше 30 сантиметров.

Чтобы цокольный этаж имел хорошую защиту от влаги, нужно побеспокоиться об этом заранее и выбрать вариант подходящий для вашего дома. Необходимость гидроизоляции в таких помещениях очень высока и не зависит от того, насколько глубоко посажен ваш этаж, где расположены грунтовые воды или как часто в вашем регионе проходит дождь. В любом случае должна быть хорошая защита от влаги, особенно при расположении в цоколе дома гаража.

В большинстве случаев стены такого этажа выполнены из материала более крепкого, чем кирпич. К ним можно отнести бетон или железные стены. Но в некоторых случаях исходя из планировки может допускаться эксплуатация каких-либо других материалов, сравнимых по прочности с вышеупомянутыми аналогами. Используя разные материалы, вы получите не только разную защиту от влаги, холода, но и разные затраты на покупку материала.

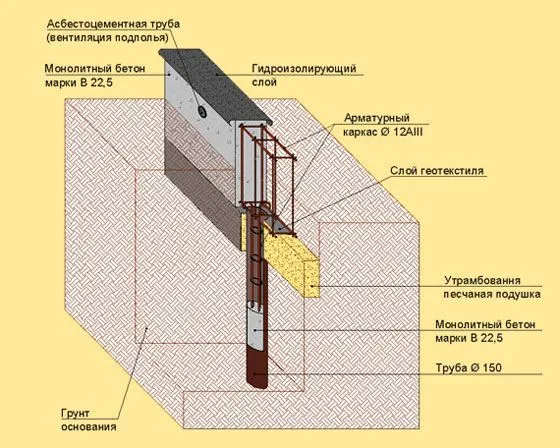

Оптимальная ширина фундамента под цоколь

Немного посчитаем, какой может быть оптимальная ширина фундамента под цоколь. Для этого стоит сразу оговориться, по какой технологии вы будете возводить стены вашего дома.

Для каркасного дома, у которого будет эксплуатируемый теплый цокольный этаж, оптимальная ширина фундамента под цоколь составит:

• Для свайного фундамента ширина ростверка на сваях – от 30 до 45 см. При этом есть возможность делать толщину утепленных каркасных стен от 15 до 30 см, толщина утеплителя в стенах – соответствующая. Остаток уходит на внутреннюю отделку, которая не может висеть в воздухе. Внешняя отделка, фасад и вентзазор вполне могут «повисеть в воздухе».
• Для плиты ширина фундамента под цоколь будет равна ширине кладки стен цоколя или ширине блоков ФБС, из которых цоколь будет сложен. Если вы используете простую плиту или делаете УШП, то их ребра жесткости как раз будут равны ширине стен цокольного этажа.
• При использовании МЗФЛ и пола цокольного этажа типа «утепленная стяжка по грунту», оптимальная ширина фундамента будет равна ширине стены цоколя. Такого запаса, как при использовании ростверка на свайном фундаменте, в этом случае не требуется.

Для дома из блоков нужно выбирать ширину фундамента под цоколь из расчета «ширина блочной стены плюс декор плюс 5 см».

То есть, если вы кладете дом из газосиликата или газоблока в 1 блок (40 см), делаете внешнюю обкладку кирпичом в полкирпича (12 см), то ширина фундамента под цоколь составит 57 см.

Что касается кирпичного дома или дома на бетонном каркасе, то первые в чистом исполнении из кирпича сейчас почти никто уже не строит, а для второго ширина фундамента будет равна габаритам вертикальных свай ж/б каркаса.

Выбор подходящего помещения для нулевого этажа

Перед проведением планирования устройства нулевого этажа нужно знать об уровне грунтовых вод. В основном они не превышают по высоте более 180 сантиметров и зависят от подземных рек. Для обеспечения защиты от влаги можно использовать песчаную подушку с небольшим добавлением гравия. Такой вариант актуален при хорошей плотности грунта.

Если же земля на участке является сыпучей и мокрой, то в таком случае необходимо устройство фундамента из бетона, который в дальнейшем послужит хорошей основой для стен строения.

Нулевой этаж служит отличным вариантом для месторасположения газовой котельной, которую в некоторых случаях запрещается устанавливать в жилых домах и квартирах.

Большинство планировок изначально предусматривают наличие туалетных комнат, кладовых помещений и ванн, которые впоследствии могут размещать жители. Такие возможности крайне необходимы и полезны в хозяйстве любого человека. Если в ваших планах есть установка гаража вместо цокольного этажа, то позаботьтесь о хорошей изоляции от влаги. Такой вариант возможен в том случае, если в плане этого помещения заранее было предусмотрено размещение автомобилей.

Необходимо также знать, что размещая машину под своим жилым домом, вы можете подвергнуть свою семью загрязненной обстановке. Самой значимой неприятной проблемой размещения гаража в цокольном этаже является наличие неприятных запахов, которые впоследствии очень сложно вывести.

Также учтите: если ваш цокольный этаж расположен ниже грунта, то есть возможность того, что подъезд будет иметь незначительный уклон, который может повлиять на въезд и выезд машин. Такая неприятность будет особенно чувствительна во время зимы, гололеда или в дождь.

Готовые проекты бесплатно

Спрос на готовые типовые проекты остается стабильно высоким. Индивидуальный проект, конечно, будет разработан с учетом всех ваших желаний, но на это нужно время и дополнительные средства.

Многие строительные компании готовы предоставить разнообразные готовые проекты, учитывающие разные особенности участков. В некоторых случаях может потребоваться доработка, но это в любом случае будете дешевле проекта «с нуля».

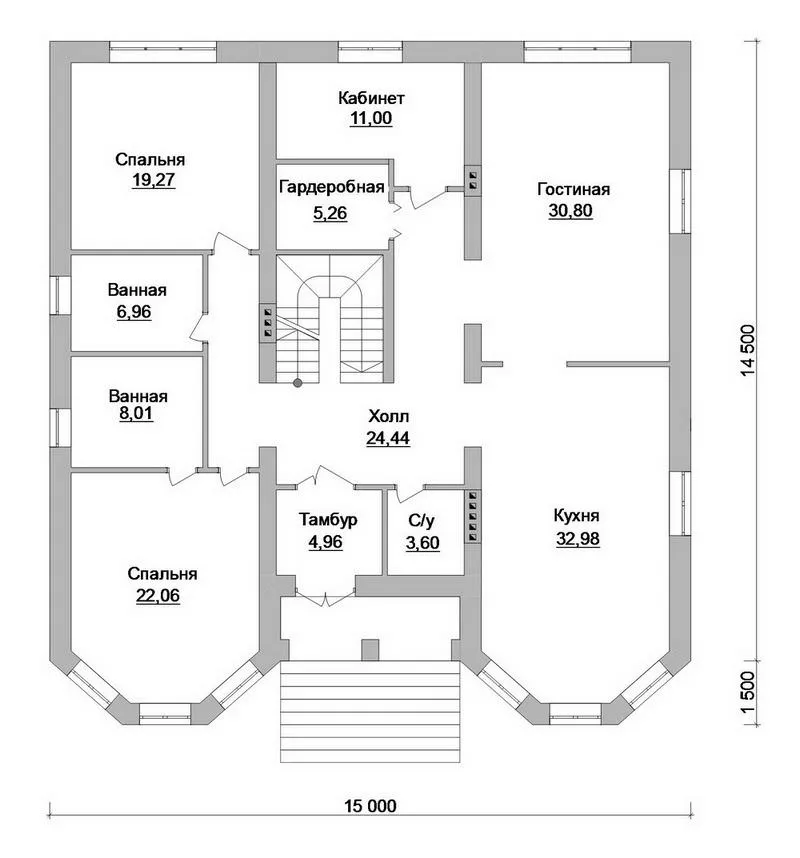

Проект одноэтажного дома с цокольным этажом

Долгое пребывание человека в цокольной комнате

Если в ваши планы входит размещение новых комнат на нулевом уровне, то вам нужно быть особенно внимательными при проведении изоляции от попадания воды и низких температур.

Потому что как раз такой тип помещений больше всего подвержен негативному влиянию окружающей среды. Все работы, связанные с гидроизоляцией и с защитой от холода, должны проводиться еще во время строительства здания. Кроме того, необходимо обязательное наличие воздуховода или любого вида вентиляции, которая будет поставлять свежий воздух в замкнутое пространство нулевого этажа. Установка вытяжки в стенах вашего цокольного этажа поможет улучшить в несколько раз воздухообмен.

Кроме того, если вы рассчитываете на долгое пребывание в таком подземном помещении, вам необходимо провести все необходимые коммуникации, такие как трубопровод и электричество. Присутствие ванной, туалета и других комнат личной гигиены является необходимостью, которая рекомендуется специалистами.

Преимущества и недостатки

Рассмотрим подробнее плюсы и минусы постройки цокольного этажа в современном загородном доме.

Преимущества:

• Экономия пространства. В цокольном помещении удастся создать такие большие комнаты, как спортзал, гардеробные;
• Если цоколь в загородном доме нужно отапливать, полы будут сухие и теплые, поэтому дополнительного утепления не требуется;
• Здание, располагающееся на неровной земле, зрительно выравнивается;
• Для основания не нужно дополнительно утепление и укрепление.

Недостатки:

• Высокая стоимость постройки;
• Требовательность к грунтам. Если воды проходят на небольшом расстоянии от почвы, нужно дополнительное укрепление и гидроизоляция;
• Сложности при проведении коммуникаций. В случае его возведения в доме, где уже проживали без цоколя, появляются проблемы в этой области.

Сделать котельную или гараж?

Домовладельцы, которые плохо разбираются в строительстве, вряд ли заметят серьезную разницу между высоким подполом и нулевым этажом. Однако, планировка и предназначение у этих помещений разные.

На цокольном этаже можно расположить газовую котельную, а также другое оборудование, которое обычно выносится за пределы загородного дома. Кроме того, план цокольного этажа зачастую предусматривает наличие ванн и туалетов, кладовых, мест для стирки и других помещений, крайне полезных в бытовом плане.

Гараж под жилыми комнатами нуждается в тщательной изоляции.

Также план этажа может предусматривать место для парковки автомобиля, иными словами, подземный гараж. Однако, такой план имеет большое количество противников, которые говорят о неэкологичности наличия гаража под жилыми комнатами. Основная проблема заключается в том, что в доме после парковки автомобиля начинают появляться специфические запахи, которые остаются в жилых помещениях надолго и от них крайне сложно избавиться. Кроме того, если гараж расположен намного ниже грунта, то подъезд будет иметь значительный уклон, что очень неудобно, в особенности в гололед, когда не будет возможности выехать из гаража на работу.

Строительство домов

0 votes

+

Голос за!

—

Голос против!

При планировании строительства жилого дома возникает много раздумий и сомнений о том, есть ли смысл в план закладывать возведение цокольного этажа. Чтобы правильно принять решение, нужно сразу разобраться, необходимым ли вам будет в дальнейшем цокольный этаж. Согласно утверждениям экспертов, возведение жилых домов с цокольным этажом будет максимально экономичным и рациональным. Но как же происходит строительство цокольного этажа своими руками без нарушения никаких требований и норм, что действуют в сфере строительства?

Предназначение цокольного этажа

Возведение домов с цокольным этажом относят к классу экономного строительства. Для начала стоит разобраться, что собой представляет цокольный этаж. Существуют различные разъяснения по этому поводу. Архитекторы говорят, что цокольные этажи — это ничто иное, как подвалы, которые стремятся занять пространство первого этажа. У строителей другая точка зрения: они расшифровывают цокольный этаж как этаж, который располагается ниже уровня земли.

Высота этого этажа согласно стандартам должна быть не менее 2,5 метров. Цокольные этажи могут быть использованы в качестве подвала, погреба или подсобного помещения. Из него также можно сделать гостиную или прочую жилую комнату. К тому же здание, что построено с цокольным этажом, более респектабельно выглядит, да и показатели теплоизоляции дома повышаются.

Если вы проводите строительство дома в городской черте, то вам не помешают лишние квадратные метры. Используя эти излишки по своему усмотрению, в будущем получится быстро окупить окупите все затраты, которые были понесены при строительстве цоколя. Цокольный этаж позволяет забыть о нагрузках, которые оказывают стены дома, что актуально при определенном типе грунта.

Виды цоколя

В строительстве выделяют 3 типа цоколя: выпирающий, заглубленный и цоколь вровень с фундаментом. Заглубленным называют самым распространенный вид фундамента, но не по той причине, что он выглядит красивее всего. Дело заключается в том, что именно эта разновидность цоколя подвергается меньше всего попаданию в него влаги, потому что с него вода стекает быстрее и это защищает от разрушений фундамент, цокольный этаж и стены дома.

Если стены вашего жилого дома тонкие, то в этом случае вам подойдет больше всего выступающий цоколь. Эта разновидность цоколя является наиболее оправданной, если вы хотите обустроить помещение цокольного этажа, которое располагается почти под землей, и, безусловно, должно быть теплым. Но если вы планируете после строительства цокольный этаж использовать для хранения ненужных вещей, то вполне можно сделать цоколь тонким.

Крайне не рекомендуется делать цоколь вровень с фундаментом, так как он будет служить началом стен и не будет давать вам необходимой защиты от влаги. Подобный цоколь нужно еще покрыть гидроизолирующим материалом, что будет неэкономично, да и это не придаст красоты вашему дому.

Строительство цокольного этажа

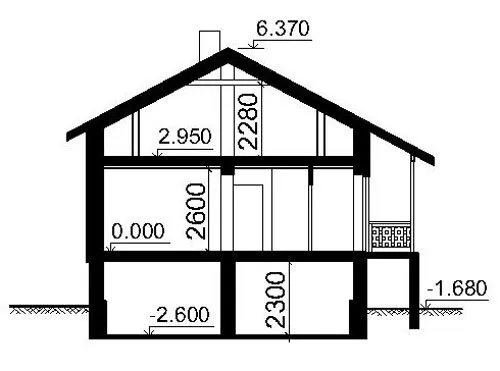

Мы уже отметили, что высота цокольного этажа должна достигать 2,5 метров, что регламентировано соответствующими документами. Но многие застройщики стремятся её увеличить еще больше, чтобы превратить цокольный этаж в полноценный первый этаж. Для увеличения высоты используют чаще всего технологию выкапывания земли на некоторую глубину, определенную вашими личными потребностями.

Толщина стен

Итак, вы начали строительство своего дома с возведения цокольного этажа. И первый момент, с которым нужно определиться, это толщина стен. Если ваш дом расположен на прочном грунте, вы можете сделать толщину стен цокольного этажа аналогичной толщине стен здания.

Если планируется строить дом на неблагоприятных грунтах, то сделайте стены цокольного этажа несколько толще – будет достаточно 20 сантиметров. При возведении деревянной постройки, можете сооружать цокольный этаж с использованием полнотелых бетонных блоков.

Глубина цоколя

Если под участком почти весь год содержится грунтовая вода в почве на расстоянии одного метра от уровня поверхности, то цокольный этаж рекомендуется углублять не более чем на один метр. В месте, где размещается дом, можно совершить поднятие грунта посредством насыпки почвы вокруг дома. В итоге образуется поднятая площадка, но эта технология строительства цокольного этажа вам обойдется несколько дороже.

Если под домом расположен слишком большой слой грунтовой воды, то можно прибегнуть к таким процедурам, как осушение участка и отведение от фундамента дома воды. Если под жилой постройкой грунтовые воды образуются исключительно по сезонам, то можно использовать методику защиты фундамента от воздействия боковых сил, если почва промерзнет и под специальным углом проложить дренажную магистраль.

Подготовка котлована

На этой стадии настоятельно рекомендуется установить водонапорную колонку, так как в процессе строительства уйдет крайне много воды. Сразу подготовьте ландшафт местности и выройте экскаватором котлован. К примеру, дом, который имеет размер 14 на 11 метров, требует котлована глубиной практически в два метра. Помните, когда копаете яму экскаватор, нужно хотя бы две машины, которые будут в сторону отвозить грунт.

Если приходится рыть котлован ранней весной, то вы можете увидеть на его дне скопленную воду, поэтому в данном случае следует дождаться, пока сама собой уйдет вода. Также вы можете попытаться откачать воду насосом. Экскаватор яму копает не очень ровно, поэтому вам нужно будет ровнять дно и углы котлована.

Подушка

После этого необходимо соорудить бетонную подушку. Сделайте на дне котлована разметку и обозначьте размеры дома. В месте прохождения несущих стен нужно вырыть траншеи. Если вы планируете строить своими руками цокольный этаж, то эту работу вам необходимо делать самостоятельно, как показано на видео о строительстве цокольного этажа.

Обязательно следите за глубиной траншеи, чтобы она получилась не меньше 30 сантиметров. Не помешает укрепить её при помощи досок. Засыпьте её сверху щебнем, проармируйте металлическими прутами и залейте бетоном. После этого необходимо подождать 3 недели.

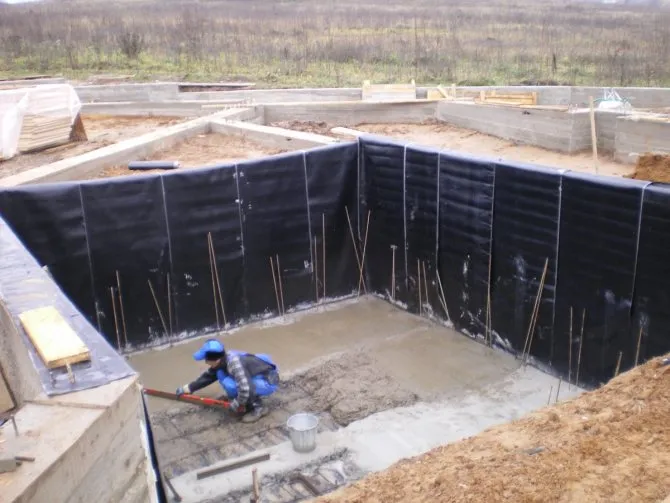

Гидроизоляция

Далее необходимо перейти к работе, связанной с гидроизоляцией, ведь возведение цокольного этажа связано с фундаментом, а в этом случае важно все правильно сделать. Иначе влага попадет на цокольный этаж, и это в итоге может даже вызвать обрушение части дома или постройки в целом.

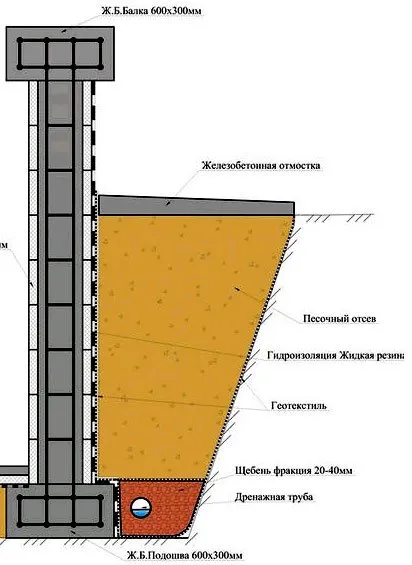

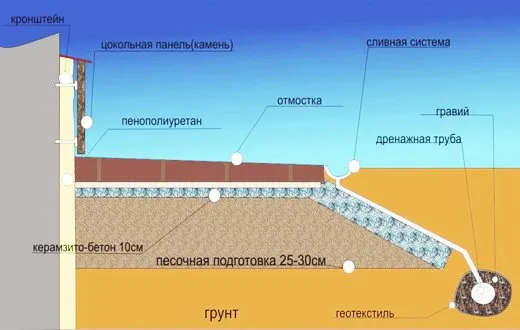

С наружной части дома по всему периметру для защиты фундамента необходимо выполнить достаточно широкую отмостку из бетонной смеси. Для избегания разрушения фундамента и цокольной кладки, заглубленной в почву, их обязательно нужно защитить снаружи с помощью специального рулонного гидроизоляционного материала, предварительно разогретого и приплавленного к материалу строительной конструкции.

В этом процессе на сегодняшний день широкое применение нашел гидроизол – практичный и простой в применении материал, который можно купить повсеместно. К тому же стоимость строительства цокольного этажа с его использованием вас приятно порадует. Гидроизоляцию под фундамент выполните следующим образом: уложите сначала слой битумной мастики, затем поместите гидроизол и после этого разместите еще один слой мастики.

Для надежной защиты жилого дома от влаги мало сделать только внутреннюю гидроизоляцию. Квалифицированные специалисты советуют не пренебрегать и проведением наружной гидроизоляции. Где-то в полуметре от стены цокольного этажа выкопайте глубокую яму и заполните ее заранее подготовленными материалами: слой глины, потом слой щебня, затем слой бетонного раствора с добавлением щебня и песка.

Фундамент

Строительство фундамента цокольного этажа подразумевает использование крупногабаритных фундаментных блоков. Такие блоки уложить вручную невозможно на свои места, этот процесс требует привлечения специальной техники к работе. При самостоятельном строительстве цокольного этажа чаще всего выбирают ленточный или сборный фундамент.

При расчете его параметров большое значение имеет глубина его заложения. Если у вас получилось по расчетам, что фундамент должен иметь высоту хотя бы 2 метра, то это означает, что необходимо сделать глубину заложения фундамента 2 метра 15 сантиметров. Но не вровень с почвой. Когда фундамент стал прочным процентов на 80, то есть через десять суток после заливки, можно начинать сооружать цоколь.

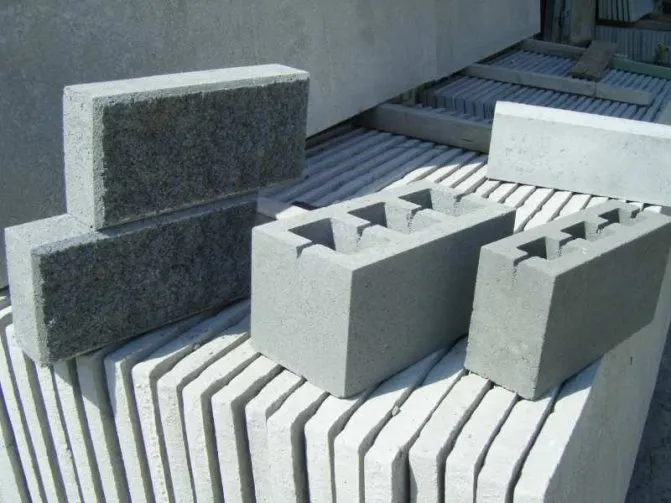

Фундаментные блоки

Наилучшим способом строительства цокольного этажа по цене является использование фундаментных блоков. Блоки принято размещать по всему периметру дома. Фундаментные блоки должны лежать как можно ровнее, это позволяет в дальнейшем быстрее провести процесс оштукатуривания.

Блоки скрепите друг с другом с помощью цемента. В промежутках между фундаментными блоками нужно организовать специальные отверстия под воду и проводку. Позаботьтесь, чтобы в нулевом помещении окна получились довольно большими, иначе в подвале не будет достаточного количества света.

Не забывайте об отверстиях, которые требуются для вентиляции пространства. Их необходимо делать на расстоянии не ниже 15 сантиметров и на одном уровне с грунтом. Сами отверстия покройте сеткой, чтобы мусор не собирался в них, а зимой закрывайте их плотной тканью. Конечный ряд блоков в итоге должен над землей возвышаться на высоту около одного метра.

Дальше на эти блоки необходимо уложить перекрытие первого этажа, однако рекомендуется сделать поверх блоков пояс. Он выполняет две функции: выравнивание всего яруса по горизонтали и соединение друг с другом блоков. Часто между плитами и блоками кладут кирпич, однако лучше всего соорудить железобетонный пояс – уложить в дощатую опалубку арматуру и залить бетон.

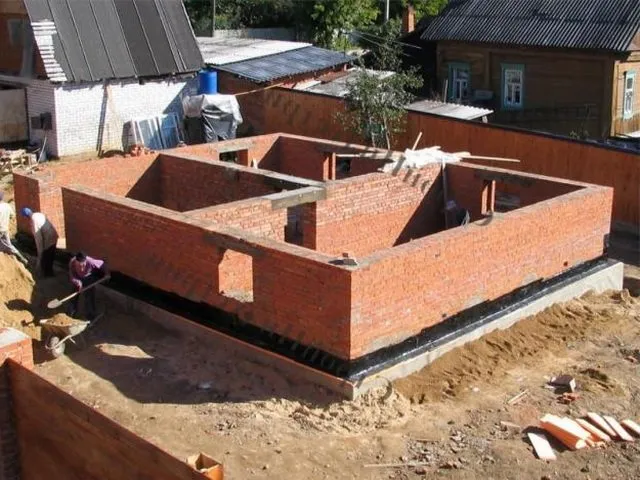

Кладка кирпича

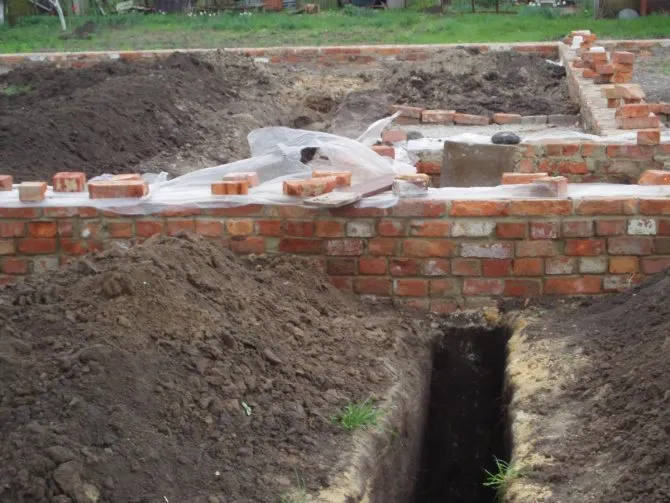

Нижние цокольные ряды будут выступать основой будущих стен, на себя воспринимать всю нагрузку от дома и находящихся в нем предметов и передавать на фундаментные блоки, которые расположены ниже, к ним предъявляются высочайшие требования. Следовательно, схемы кладки кирпичей должны максимально удовлетворять эти требования.

Количество рядов кирпича, которые необходимы для достижения определенной высоты потолка цокольного этажа, стоит определить предварительно. При самостоятельном строительстве цокольного этажа нужно знать и придерживаться некоторых несложных правил. Основой всей дальнейшей работы является возведение первого ряда.

Перед монтажом кирпича на цементный раствор рекомендуется первый ряд уложить «на сухую», без использования связующего вещества. Процедура укладки первого ряда кирпичей осуществляется на слой гидроизоляции, что предварительно уложен на верхнюю поверхность монолитного или блочного фундамента.

Не забывайте соблюдать необходимые геометрические параметры будущего строения. Выводя угловые кирпичи, нужно периодически замерять диагонали и добиваться идеальной прямоугольности стен. Нельзя выполнять работу без контроля прямолинейности и плоскостности рядов, а также без поверки на горизонтальность и вертикальность поверхности ряда.

Выше описанное является особенно актуальным при наличии в стенах дома разных сложных элементов, к примеру, многогранных эркеров, использование в конструкции которых всему изделию придает привлекательный, интересный вид, но существенно усложняет процесс возведения цоколя своими руками.

Перекрытие

Процесс строительства цокольного этажа завершается монтажом железобетонных плитных перекрытий на верхние его ряды. Вместо них вы можете использовать деревянные брусовые перекрытия, совершая черновую и чистовую обшивку пола и обязательно укладывая рулонный или плитный утеплитель.

Саму опалубку можно купить в готовом виде или возвести самостоятельно. Для опалубки под перекрытие возьмите щиты и доски. Необходимые струганные доски обтешите с той стороны, которую будете крепить к бетону. После этого изготовьте из них щиты, которые необходимо будет закрепить надлежащим образом.

Выдерживайте миллиметровые зазоры между досками и миллиметровые перепады по высоте между двумя досками. Помните, что опалубку нужно делать не вертикальную под фундамент, а горизонтальную.

И напоследок хочется добавить, что цокольный этаж можно возвести и из природного камня, но этот процесс требует от застройщика высокого мастерства, потому что камни встречаются различных размеров и форм. Поэтому мы советуем отдать предпочтение строительству цоколя из красного кирпича, который поддается оштукатуриванию для придания эстетического внешнего вида.

Защита помещения от влаги

Подземный этаж нуждается в эффективной и качественной защите от влаги. Гидроизоляция должна быть выполнена в любом случае, вне зависимости от глубины залегания грунтовых вод, частоты осадков и погодных условий на местности.

Как правило, план цокольного этажа предусматривает, что стены будут выполнены из бетона. Однако, планировка может допускать использование любых других строительных материалов. Например, часто применяется кирпич. В зависимости от используемых стройматериалов будет изменяться общая стоимость возведения дома.

Глубина подземных этажей во многом будет зависеть от уровня залегания грунтовых вод, но она редко превышает 180 см. Если грунт плотный, то основанием фундамента может выступать традиционная песчаная подушка с добавлением гравия. При сыпучем и влажном грунте необходимо устраивать монолитное бетонное основание, на которое в дальнейшем будут устанавливаться стены дома.

Как читать чертежи планировки?

Чтение чертежей планировки может быть непростой задачей для тех, кто не имеет опыта работы с ними. Однако, следуя нескольким простым рекомендациям, вы сможете быстро разобраться в основных элементах чертежей планировки.

1. Ознакомьтесь с легендой. Легенда — это общее объяснение символов и обозначений, которые используются на чертеже. Обычно легенда находится внизу чертежа. Прочтите легенду перед тем, как начать анализировать чертеж, чтобы понимать, что означают те или иные обозначения.

2. Изучите масштаб чертежа. Масштаб указывает на соотношение между реальными размерами и размерами, изображенными на чертеже. Он обычно указывается в легенде. Зная масштаб, вы сможете оценить размеры помещений и элементов на чертеже.

3. Прочтите надписи и размеры. Надписи и размеры обычно указываются на чертеже с помощью шрифтов разного размера. Надписи могут содержать информацию о назначении помещения, его размерах, материалах и т.д. Размеры указываются в метрах, сантиметрах или миллиметрах и показывают, какой размер имеют элементы помещения на чертеже.

4. Изучите планировку помещения. Планировка показывает расположение стен, дверей, окон и других элементов помещения. Она может быть изображена в виде прямоугольников, кругов или других фигур. Определите, какие элементы помещения изображены на чертеже.

5. Анализируйте другие элементы. Чертежи планировки могут содержать и другие элементы, например, рядом с помещением может быть указана его площадь, а на другом углу могут быть изображены высоты потолков или каркаса.

Изучив легенду, масштаб, надписи и размеры, планировку и другие элементы чертежа, вы сможете понять, каким образом они все взаимосвязаны и составляют планировку помещения. Если у вас все еще есть вопросы, то обратитесь к профессионалам, которые смогут дать дополнительные объяс

…нения и помогут вам правильно интерпретировать чертежи планировки.

6. Уточните наличие возможных ограничений. Некоторые чертежи могут включать информацию о возможных ограничениях, таких как наличие трубопроводов, электрических линий или других элементов, которые необходимо учитывать при проектировании помещения. Обратите внимание на такие ограничения, чтобы не нарушить их при планировании.

7. Используйте специальные программы для чтения чертежей. Существуют различные программы, которые помогают считывать чертежи планировки и визуализировать их в 3D-формате. Использование таких программ может существенно упростить процесс чтения и понимания чертежей.

В целом, чтение чертежей планировки требует некоторых знаний и опыта, но с помощью легенды, масштаба, надписей, размеров и других элементов, вы сможете успешно разобраться в основных характеристиках помещения и его расположении.
